Руководство по использованию

Лазерный построитель плоскостей

PR-3R
PR-3G

Содержание:

1. Меры безопасности 4

2. Уход за прибором 4

3. Описание прибора 5

4. Особенности 6

5. Работа с прибором 6

6. Проверка горизонтальной точности 7

7. Проверка вертикальной точности 8

8. Характеристики прибора 10

9. Комплектация 10

3

1. Меры безопасности

Лазерные построители плоскостей RGK PR-3R и PR-3G использу­ют источник лазерного излучения. Не направляйте лазерный луч
луч в глаза — это может привести к травме. Соблюдайте правила­ухода и эксплуатации, не разбирайте, не ремонтируйте и не моди­фицируйте прибор самостоятельно — это может привести к выхо­ду устройства из строя.

2. Уход за прибором

• Не роняйте, не бейте, не трясите прибор. Небрежное обраще-

ние может привести к поломке или разъюстировке прибора.

• Не используйте сильные химикаты, растворители или агрес-

сивные моющие средства для чистки. Протирайте прибор мяг­кой тряпкой, слегка увлажнённой водой, при необходимости
используйте мягкое моющее средство.

• Для чистки оптики используйте вату, смоченную в изопропило-

вом спирте.

• Держите прибор в местах, недоступных для детей.

• Не храните прибор в пыльных и грязных местах.

• Не храните прибор при температуре выше/ниже нормы. Это

может привести к поломке прибора: повреждению батарей,
пластиковых деталей и электронной платы.

4

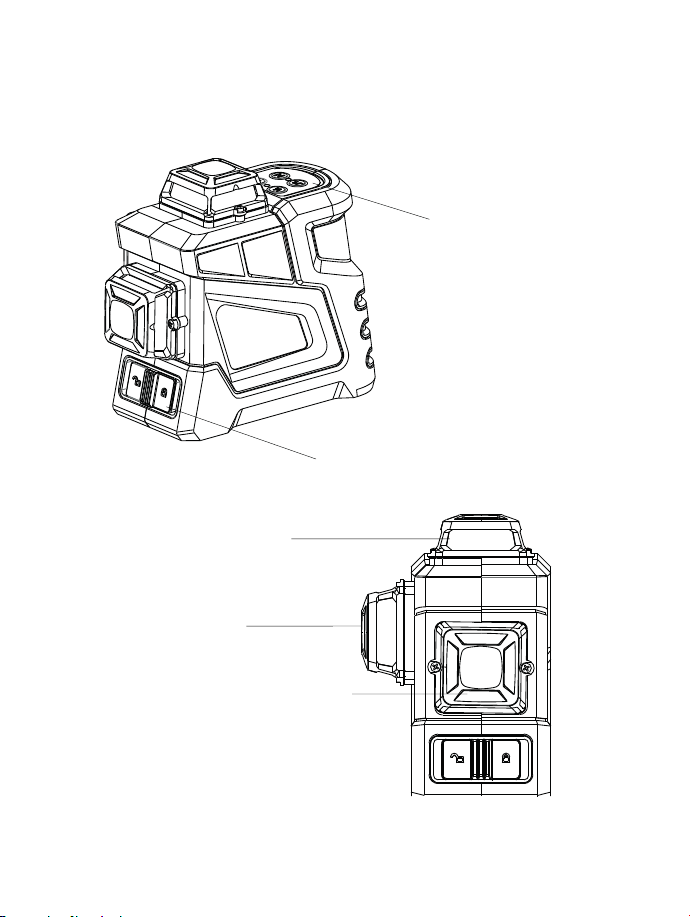

3. Описание прибора

Горизонтальный
излучатель H

Вертикальный
излучатель V2

Вертикальный
излучатель V1

Панель управления

Блокировка компенсатора

5

4. Особенности:

• Магнитный компенсатор для быстрого самовыравнивания в

диапазоне ±3°.

• Одна горизонтальная и две вертикальные плоскости 360°.

• Сигнализация при выходе из диапазона самовыравнинивания –

лазерная линия начнет мигать и прибор подаст звуковой сигнал.

• Встроенная система блокировки компенсатора исключает по-

вреждения при перевозке.

• Режим работы с приемником для работы на улице.

5. Работа с прибором

1. Передвиньте переключатель блокировки в положение ON. –
включится горизонтальная плоскость 360°. Нажмите кнопку
– горизонтальная плоскость выключится. Повторное нажатие
включит линию.

2. Нажатие кнопки включает/отключает вертикальную линию V1

включает/отключает вертикальную линию V23. Нажатие кнопки

7. Нажатие кнопки
ния. Нажатие данной кнопки с ее удержанием позволяет ра­ботать в режиме заблокированного компенсатора.

8. Заряд

ите прибор – при низком уровне заряда аккумулятора-

диод-индикатор на корпусе прибора загорится красным.

позволяет работать с приемником излуче-

6

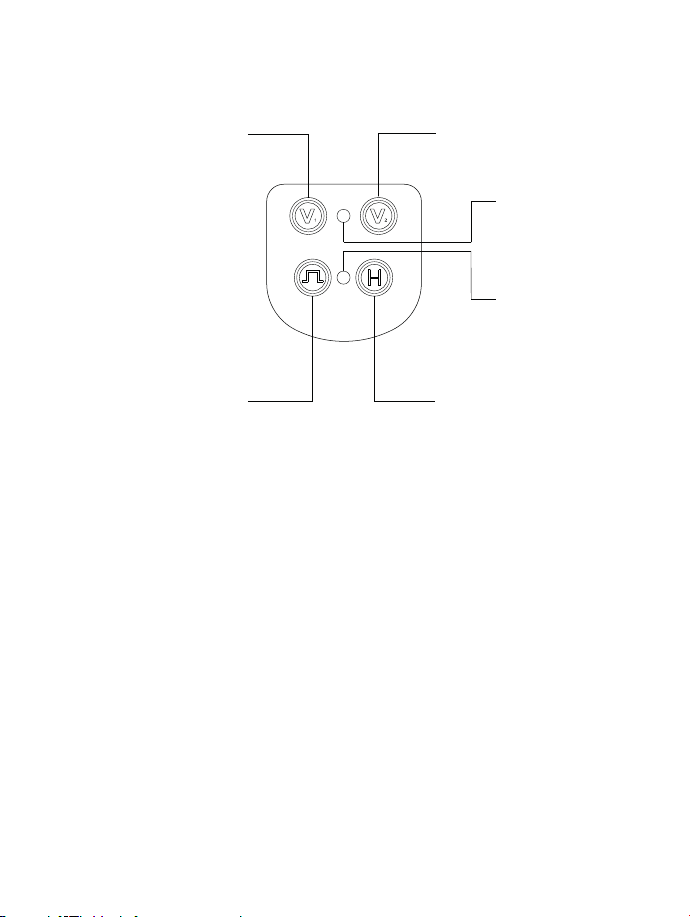

Включение
вертикальной
линии V1

Включение
вертикальной
линии V2

Индикатор
заряда

Индикатор
режима
работы

Режим работы
с приемником

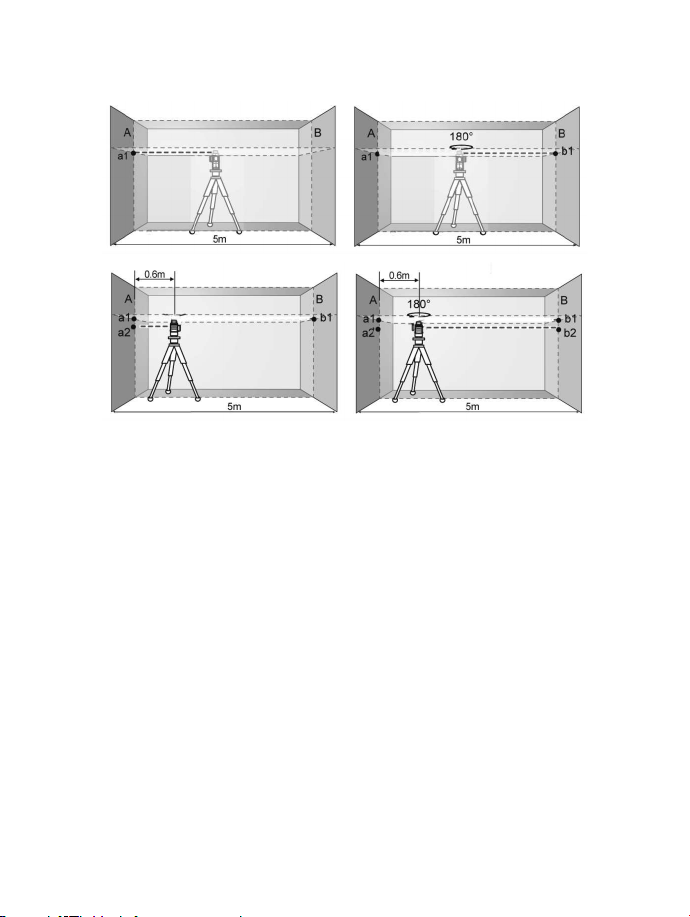

6. Проверка горизонтальной точности

1. Выберите две стены на расстоянии 5 метров друг от друга.

2. Установите прибор на штатив и расположите посередине меж­ду стенами.

3. Включите лазер, подождите пока прибор выровняется и от­метьте точку а1 на стене А.

4. Поверните прибор на 180°, подождите пока прибор выровняет­ся и отметьте точку b1 на стене B.

5. Переместите штатив на расстояние 60 см от стены А. Повторите
шаги 3 и 4 и отметьте на стенах точки a2 и b2.

6. Измерьте расстояние между точками a1 и a2, b1 и b2. Если раз­ность (a2-a1) - (b2-b1) более 1 мм, то прибор не точный – обра­титесь в сервисный центр для калибровки.

Включение
горизонтальной
линии H

7

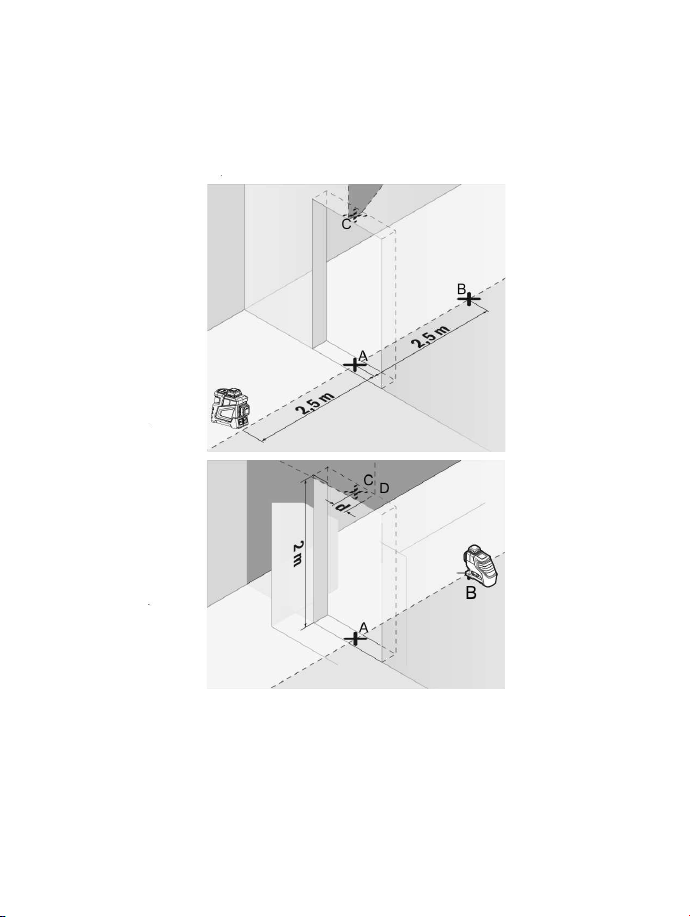

7. Проверка вертикальной точности

Для этой проверки требуется дверной проём, где до и после две­ри имеется расстояние 2,5 м.

• Поместите прибор на твёрдую и ровную поверхность (не на

штатив) в 2,5 м от двери. Включите прибор, дождитесь самовы­равнивания и включите вертикальную плоскость V1.

• Отметьте центр вертикальной линии на полу в дверном проёме

(точка А) и на верхней части дверного проема (точка С). С дру­гой стороны дверного проема на расстоянии 5 м от прибора
отметьте точку В.

• Поверните прибор на 180° и поставьте его с другой стороны

двери прямо за точкой B. Дождитесь пока прибор выровняется
и разместите прибор так, чтобы линия проходила через точки
А и B.

• Отметьте центр линии на дверном проёме (точку D).

8

• Разница d между точками C и D будет отклонением линии.

• Измерьте высоту дверного проёма.

Повторите вышеописанную процедуру для второй вертикальной
плоскости.

Максимально допустимое отклонение высчитывается следую­щим образом:

Высота дверного проёма х 2 х 0,2 мм/м

9

Пример: для дверного проёма высотой 2 м максимальное откло­нение будет составлять 2 х 2 м х ±0,2 мм/м = ±0,8 мм. Соответ­ственно, точки С и D могут находиться не более, чем в 0,8 мм друг
от друга в каждом из измерений.

8. Характеристики прибора:

RGK PR-3R RGK PR-3G

Рабочее расстояние

Рабочее расстояние с приемником

Точность

Диапазон самовыравнивания

Цвет лазера

Характеристики лазера

Время непрерывной работы

Источник питания

Крепление под штатив

Пыле-влагозащита

Вес прибора

Рабочая температура

Температура хранения

красный зеленый

635 нм, класс II 532 нм, класс II

Li Ion аккумулятор 3,7 V, 2600mAh

20 м

50 м

±0,2 мм/м

±3°

8 ч 6 ч

5/8’’, 1/4’’

IP54

0,726 кг

От -10°С до 45°С

От -20°С до 75°С

9. Комплектация:

Прибор, магнитный кронштейн, трегер, лазерные очки, зарядное
устройство, переходник, металлическая пластина для крепления
к стене, крепеж (4 шт.)
