RGK PR-3A User Manual

Руководство по использованию

Лазерный построитель плоскостей

PR-3A

Содержание:

1. Меры безопасности 4

2. Уход за прибором 4

3. Описание прибора 5

4. Особенности 6

5. Работа с прибором 6

6. Проверка горизонтальной точности 7

7. Проверка вертикальной точности 8

8. Характеристики прибора 10

9. Комплектация 10

3

1. Меры безопасности

Лазерный построитель плоскостей RGK PR-3A использует источ­ник лазерного излучения. Не направляйте лазерный луч в глаза
— это может привести к травме. Соблюдайте правила ухода и экс­плуатации, не разбирайте, не ремонтируйте и не модифицируйте
прибор самостоятельно — это может привести к выходу устрой­ства из строя.

На приборе имеются следующие предупреждающие наклейки:

2. Уход за прибором

• Не роняйте, не бейте, не трясите прибор. Небрежное обраще-

ние может привести к поломке или разъюстировке прибора.

• Не используйте сильные химикаты, растворители или агрес-

сивные моющие средства для чистки. Протирайте прибор мяг­кой тряпкой, слегка увлажнённой водой, при необходимости
используйте мягкое моющее средство.

• Для чистки оптики используйте вату, смоченную в изопропило-

вом спирте.

• Держите прибор в местах, недоступных для детей.

• Не храните прибор в пыльных и грязных местах.

• Не храните прибор при температуре выше/ниже нормы. Это

может привести к поломке прибора: повреждению батарей,
пластиковых деталей и электронной платы.

• Когда прибор долгое время не используется, вынимайте бата-

реи.

4

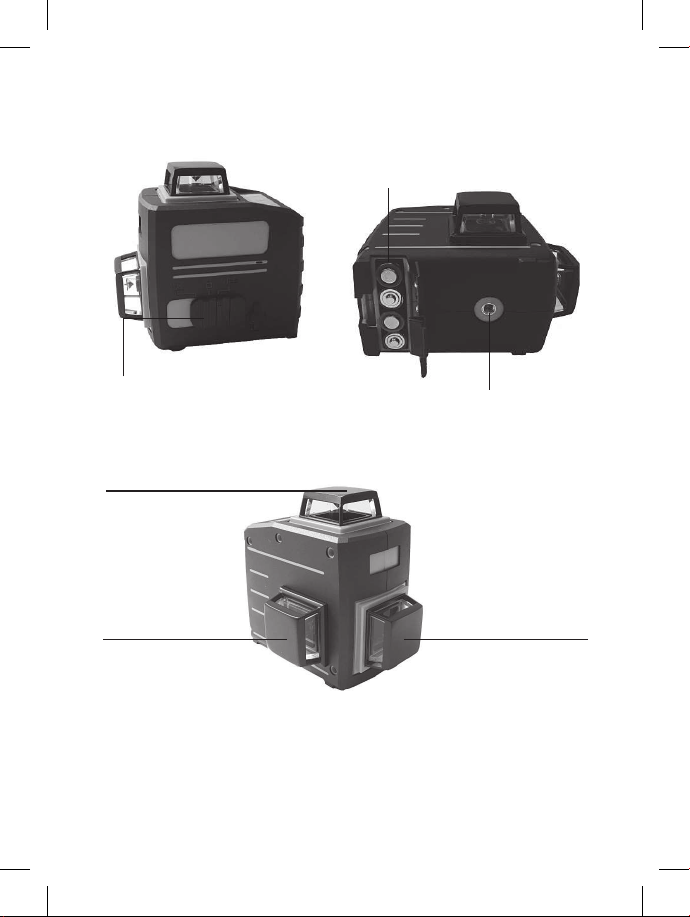

3. Описание прибора

батарейный отсек

блокировка
компенсатора
/ отключение прибора

горизонтальный
излучатель

вертикальный
излучатель V2

резьба 1/4’’

Вертикальный
излучатель V1

5

4. Особенности:

• Магнитный компенсатор для быстрого самовыравнивания в

диапазоне ±3°.

• Одна горизонтальная и две вертикальные плоскости 360°.

• Сигнализация при выходе из диапазона самовыравнинивания –

лазерная линия начнет мигать и прибор подаст звуковой сигнал.

• Встроенная система блокировки компенсатора исключает по-

вреждения при перевозке.

• Режим работы с приемником для работы на улице.

5. Работа с прибором

1. Откройте крышку батарейного отсека, вставьте четыре батареи
и закройте батарейный отсек.

2. Передвиньте переключатель блокировки в положение ON. –
включится горизонтальная плоскость 360°. Нажмите кнопку
– горизонтальная плоскость выключится. Повторное нажатие
включит линию.

3. Одно нажатие кнопки

4. Второе нажатие кнопки

5. Третье нажатие кнопки
и V2.

6. Четвёртое нажатие кнопки
плоскости.

7. Последующие нажатия кнопки
линии в вышеописанном порядке.

8. Нажатие кнопки
ния.

9. Замените батарею – прибор будет сигнализировать если на­пряжение менее 3,2 V.

включает вертикальную линию V1.

включает вертикальную линию V2.

включает одновременно линии V1

выключает обе вертикальных

переключают вертикальные

позволяет работать с приёмником излуче-

6

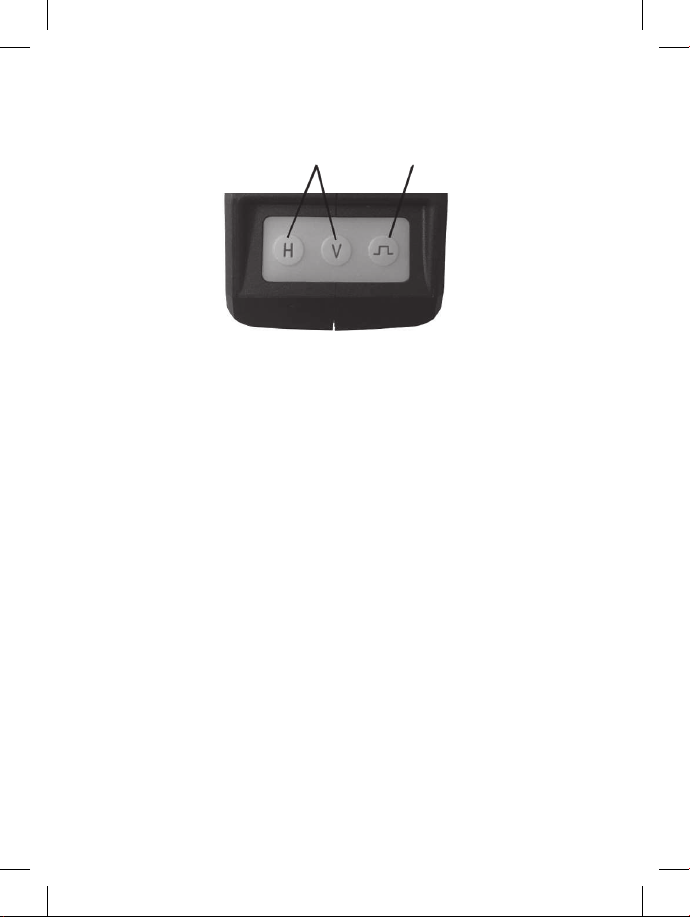

Включение
горизонтальной /
вертикальной проекции

6. Проверка горизонтальной точности

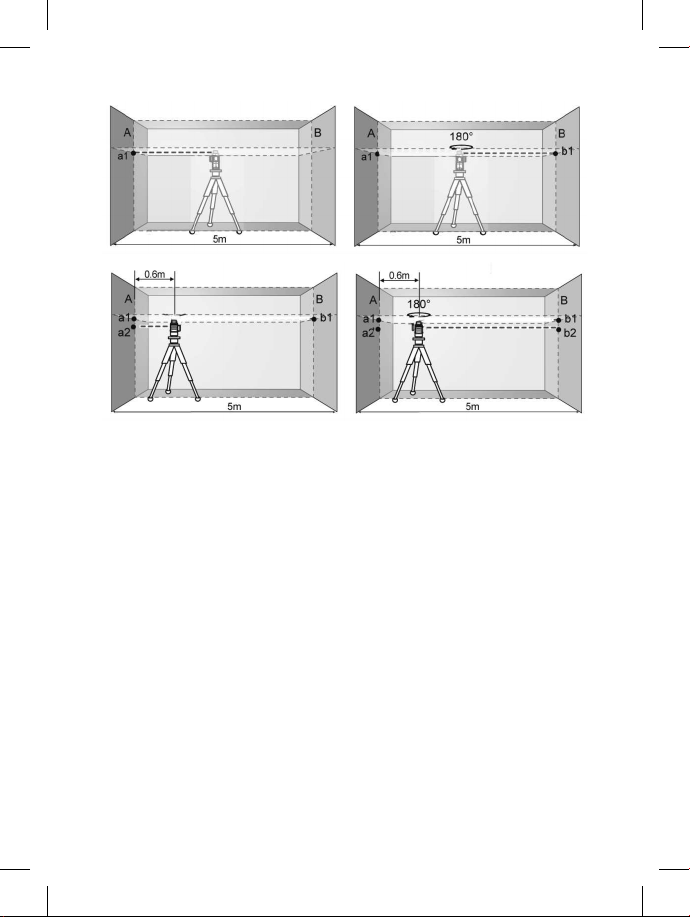

1. Выберите две стены на расстоянии 5 метров друг от друга.

2. Установите прибор на штатив и расположите посередине меж­ду стенами.

3. Включите лазер, подождите пока прибор выровняется и от­метьте точку а1 на стене А.

4. Поверните прибор на 180°, подождите пока прибор выровняет­ся и отметьте точку b1 на стене B.

5. Переместите штатив на расстояние 60 см от стены А. Повторите
шаги 3 и 4 и отметьте на стенах точки a2 и b2.

6. Измерьте расстояние между точками a1 и a2, b1 и b2. Если раз­ность (a2-a1) - (b2-b1) более 1 мм, то прибор не точный – обра­титесь в сервисный центр для калибровки.

Выбор режима
работы
в помещении/на улице

7

7. Проверка вертикальной точности

Для этой проверки требуется дверной проём, где до и после две­ри имеется расстояние 2,5 м.

• Поместите прибор на твёрдую и ровную поверхность (не на

штатив) в 2,5 м от двери. Включите прибор, дождитесь самовы­равнивания и включите вертикальную плоскость V1.

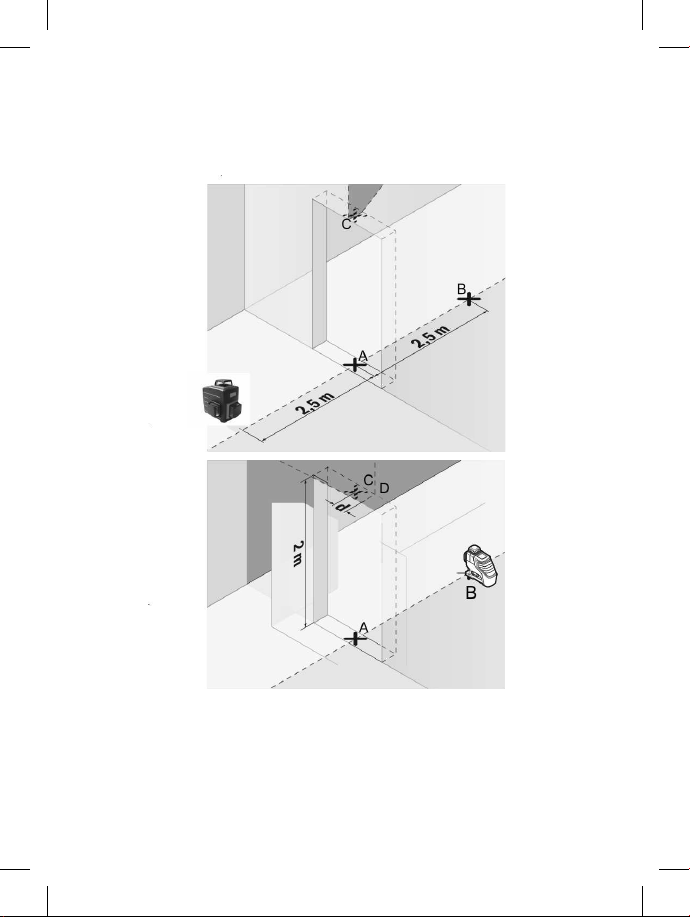

• Отметьте центр вертикальной линии на полу в дверном проёме

(точка А) и на верхней части дверного проема (точка С). С дру­гой стороны дверного проема на расстоянии 5 м от прибора
отметьте точку В.

• Поверните прибор на 180° и поставьте его с другой стороны

двери прямо за точкой B. Дождитесь пока прибор выровняется
и разместите прибор так, чтобы линия проходила через точки
А и B.

• Отметьте центр линии на дверном проёме (точку D).

8

• Разница d между точками C и D будет отклонением линии.

• Измерьте высоту дверного проёма.

Повторите вышеописанную процедуру для второй вертикальной
плоскости.

Максимально допустимое отклонение высчитывается следую­щим образом:

Высота дверного проёма х 2 х 0,2 мм/м

9

Пример: для дверного проёма высотой 2 м максимальное откло­нение будет составлять 2 х 2 м х ±0,2 мм/м = ±0,8 мм. Соответ­ственно, точки С и D могут находиться не более, чем в 0,8 мм друг
от друга в каждом из измерений.

8. Характеристики прибора:

Рабочий диапазон (радиус) 20 м / 50 м (с приемником)
Диапазон самовыравнивания ± 3 °
Горизонтальная точность ± 0,2 мм/м
Вертикальная точность ± 0,2 мм/м
Характеристики лазера 635-670 нм, класс II
Время непрерывной работы

6 ч

(все лазеры включены)
Источник питания 4 х АА, 1.5 В
Рабочая температура От -5 °С до 40 °С
Размеры 125 х 82 х 122 мм
Вес 0,56 кг

9. Комплектация:

Прибор, магнитный кронштейн, лазерная мишень, батарейки, че­хол, инструкция.

10
