Пирометр
PL-8
Содержание
Техника безопасности 4
Назначение и принцип работы прибора 5
Применение прибора 5
Описание прибора 6
Технические характеристики 8
Работа с прибором 9
Уход и обслуживание 10
Пятно измерения, дистанция 12
Гарантийные обязательства 14
Перед началом выполнения работ обязательно ознакомьтесь
с инструкцией по эксплуатации. В инструкции содержатся:
техника безопасности при использовании инфракрасного
термометра RGK PL-8, технические характеристики и особенности данной модели.
Техника безопасности
• не используйте изделие, если в его работе возникли
неполадки;
• не используйте изделие, если его корпус повреждён
(трещины, сколы и др.);
• используйте изделие только по назначению,
в противном случае безопасность эксплуатации
изделия может быть нарушена;
• соблюдайте безопасную дистанцию от оборудования,
находящегося под напряжением;
• избегайте электромагнитного излучения, статического
заряда, перегрева и резких перепадов температур;
• во избежание опасного воздействия лазерного излучения
не направляйте лазер на людей и животных
непосредственно или через отражающие поверхности;
• утилизируйте старые или использованные аккумуляторы/
батарейки только в предназначенных для этого местах.
4
Назначение и принцип работы прибора
Инфракрасный термометр RGK PL-8 предназначен для бесконтактного определения температуры поверхности за счёт
регистрации инфракрасного излучения, испускаемого объектом. Электронная система прибора преобразует полученные данные в показания температуры, которые отображаются на экране. В приборах, оснащённых лазерным указателем,
лазер используется только для наведения на объект.
Применение прибора
Сфера применения инфракрасного термометр RGK PL-8
очень
широка, это прибор может использоваться, как в тяжёлой
промышленности, так и в бытовом секторе. RGK PL-8 подойдёт для специалистов в сфере ЖКХ, контролирующих органов
по охране труда и пожарной безопасности, предприятий по
производству и установке окон или отделочных материалов,
строителей и др.
5
Описание прибора
ЖК-экран
крышка
батарейного
отсека
кнопка Max/Min
(выбор максимальных/минимальных
значений измеренных температур)
лазерный указатель
кнопка °C/°F
(выбор шкалы
измерения)
кнопка лазер/
подсветка (кнопка
включения и
выключения лазерного указателя/
подсветки)
инфракрасный
датчик
спусковой
механизм
6

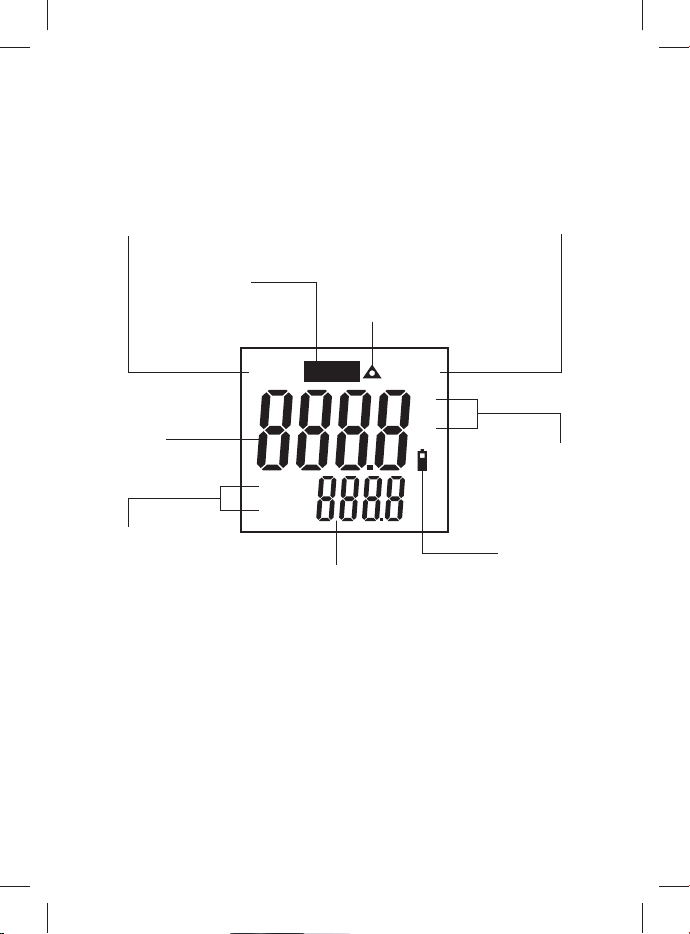

Описание индикатора (ЖК-экран)
индикатор
измерения
индикатор
(фиксация данных)
цифровые
значения
показаний
индикатор
максимальных
и минимальных
значений
SCAN
HOLD
MAX
MIN
цифровое минимальное или максимальное значение
индикатор включения лазерного
указателя
0.95
=Э
°C
°F
индикатор коэффи-
циента излучения
индикатор
температуры °С/°F
индикатор
низкого заря-
да батареи
7
Технические характеристики
Диапазон измерения -30°С до +260°С
ИК-точность
ИК-разрешение 0.1°С
Коэффициент излучения 0.95 (фиксированный)
Частота ИК-измерения <1 секунды
Оптика 8:1
Спектральный диапазон 6-14 мкм
Источник питания
Выключение питания
Лазерный диод
Рабочая температура 0°С до +50°С
Температура хранения -20°С до 60°С
Относительная влажность
Тип лазера 1 × точечный
Вес 180 г
Размер 82×41.5×160 мм
Гарантия 1 год
±2°С или 2% (0°С до +260°С)
±4°C (-30°С до 0°С)
Батарея 9В, NEDA 1604A, IEC
6LR61 или аналогичный
Автоматическое выключение
примерно через 8 сек.
Мощность <1 мВт, длина волны 630670нм, лазерная установка, класс 2
10-90% во время работы,
<80% при хранении
Комплект поставки: инфракрасный термометр RGK PL-8, инструкция, батарея 9В, чехол.
8
Работа с прибором
- Удерживая прибор за рукоятку, навести его
на измеряемую поверхность.
- Нажать и удерживать кнопку спускового механизма,
чтобы включить прибор и выполнить измерение.
Если батарея исправна, включается индикация прибора.
В противном случае, требуется заменить батарею.
- При измерении в верхнем левом углу
жидкокристаллического экрана включится
индикатор «SCAN».
- При нажатии кнопки спускового механизма:
• первое нажатие кнопки «Лазер/Подсветка»,
включит лазерный указатель, при этом на
ЖК-экране включится индикатор
• второе нажатие кнопки «Лазер/Подсветка»,
включит подсветку ЖК-экрана
• третье нажатие кнопки «Лазер/Подсветка»,
выключит лазерный указатель, при этом на
ЖК-экране выключится индикатор
• четвёртое нажатие кнопки «Лазер/Подсветка»,
выключит подсветку ЖК-экрана
• выбрать единицу измерения температуры (°С или °F)
нажатием кнопки «°С/°F»
• нажать кнопку «Max/Min», чтобы вывести на экран
максимальное или минимальное
- Отпустить спусковой механизм, на экране включится
индикатор «HOLD» (Фиксация данных).
Последнее измерение зафиксируется на ЖК-экране
9
- Если отпустить спусковую кнопку и не задействовать
повторно её или какие-либо другие функциональные
кнопки прибора, пирометр автоматически отключится
через 8 секунд.
Особенности работы с прибором.
Удерживая прибор за рукоятку, направить инфракрасный
датчик на объект измерения. Прибор автоматически вводит
поправку, учитывающую влияние температуры окружающей
среды. Следует помнить, что после измерения высоких температур (или в условиях высоких температур) требуется подождать как минимум 30 минут перед измерением объектов
со средними и низкими температурами и наоборот, необходимо подождать несколько минут после проведения измерений низких температур перед измерением высоких температур. Эта особенность связанна с процессом охлаждения
инфракрасного датчика прибора.
Уход и обслуживание
- Очистка прибора:
• не используйте абразивные чистящие средства
и растворители;
• протрите корпус влажной тряпкой
(мыльным раствором);
• осторожно протрите линзу тампоном, смоченным
в воде или медицинском спирте.
10
- Замена элемента питания:
• если батарея разряжена, на
ЖК-экране появится индикатор
в этом случае
необходимо установить новую батарею 9В;
• открыть крышку батарейного отсека, извлечь батарею
из прибора и установить новую батарею 9В, закрыть
крышку батарейного отсека.
индикатор низкого
заряда батареи
батарея 9В
11
батарейного отсека
крышка

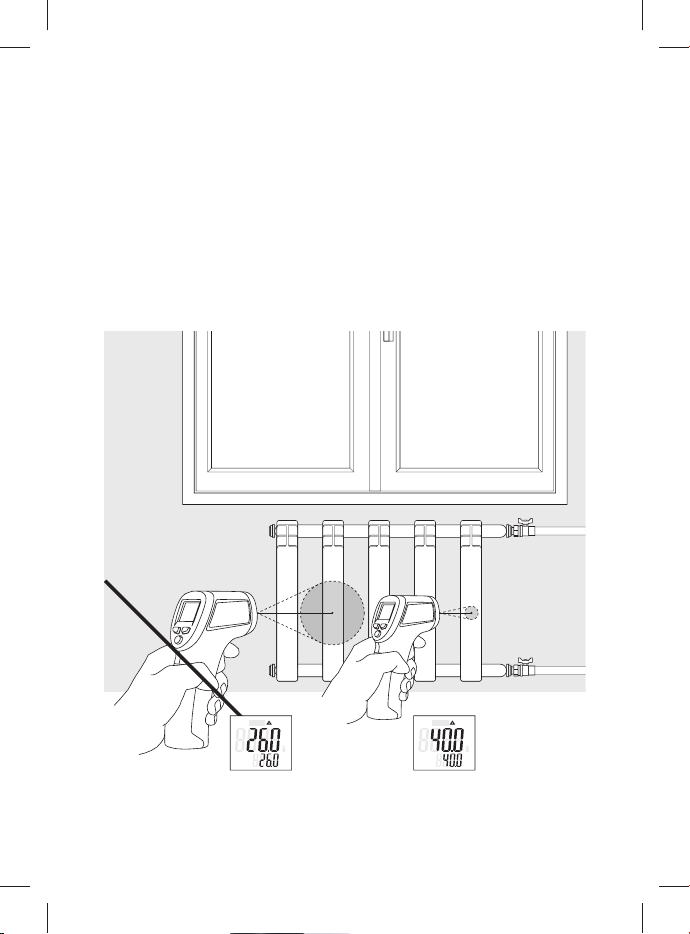

Пятно измерения, дистанция
Зона обзора
Необходимо убедиться в том, что размер объекта измерения
соответствует требуемому значению.
Чем меньше объект, тем ближе следует поднести к нему прибор. Для повышения точности размер объекта измерения
должен быть в два раза больше рекомендуемого значения
(размера пятна).
20°
40°
20°
HOLD
SCAN
0.95
=Э
°C
°F
MAX
MIN
Неправильно Правильно
12
HOLD
SCAN
0.95
=Э
°C
°F
MAX
MIN

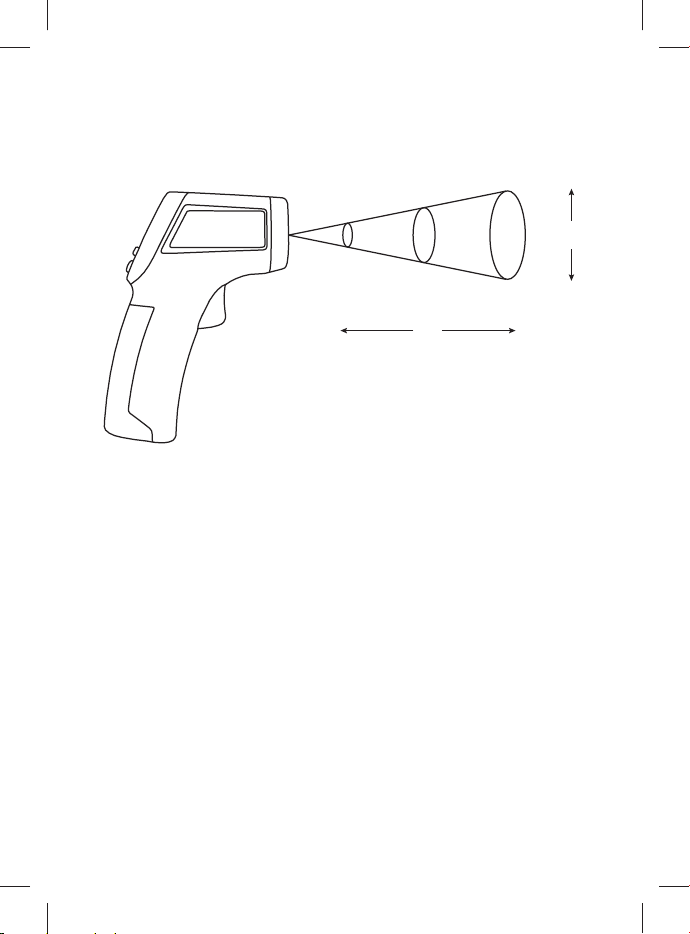

При увеличении расстояния (D) размер пятна измерения (S)
становится больше
25 75 125
мм
200 мм
600
мм 1000 мм
S
D
Расстояние (D) до пятна размером (S)
D:S = 8:1
Выбор холодной или горячей точки измерения.
Чтобы выбрать точку измерения, следует навести прибор на
область вне пределов зоны измерения, затем, перемещая
прибор вверх-вниз, навести его на объект измерения до
определения наиболее холодной или горячей точки.
13
Гарантийные обязательства
• гарантийный срок составляет 12 месяцев
и исчисляется с даты, указанной в гарантийном талоне;
• неисправности прибора, возникшие в процессе
эксплуатации в течении всего гарантийного срока, будут
устранены сервисным центром компании RGK;
• заключение о гарантийном ремонте может быть
сделано только после осмотра оборудования продавцом;
Гарантия не распространяется:
14
• на батареи и аккумуляторные блоки, идущие
в комплекте с прибором;
• на какое-либо программное обеспечение,
предустановленное, поставляемое вместе
с оборудованием или установленное впоследствии;
• на оборудование с механическими повреждениями,
вызванными неправильной эксплуатацией или
применением некачественных компонентов третьих фирм;
• на оборудование с повреждениями компонентов
или узлов вследствие попадания на них грязи,
песка, жидкостей и т.д.;
• на части, подверженные естественному износу;
Все споры, возникающие в процессе исполнения гарантийных обязательств, разрешаются в соответствии с действующим законодательством РФ.
15
