RGK N-38 User Manual

Оптический нивелир

N-38

Содержание

Введение 4

Устройство нивелира 4

Работа с нивелиром 6

Поверка и юстировки 8

Уход и хранение 12

Стандартная комплектация 13

Дополнительные принадлежности 13

Технические характеристики 14

Гарантийные обязательства 15

Введение

Данное руководство по эксплуатации оптических нивелиров
с компенсатором в соответствии с требованиями к эксплуа­тационным документам на изделие (вид, наименование, ком­плектность, полнота, построение, содержание и изложение)
ГОСТ 2.601-95 «Эксплуатационные документы», объединяет
в себе паспорт, формуляр и руководство по эксплуатации.

Устройство нивелира

Окуляр

Подъемный
винт

Индекс горизон­тального круга

Кремальера

Горизонталь­ный круг

4

Винт точной

наводки

Подставка

Линзы
объектива

Юстировочный винт
круглого уровня

Кожух юстиро­вочных винтов

сетки нитей

Зеркальце (для
Бленда
объектива

наблюдения за

круглым уровнем)

Круглый
уровень

Визир

! Внимательно ознакомьтесь с положениями данного руко­водства перед использованием прибора.

! Обязательно проверьте комплектность прибора.

5

Работа с нивелиром

Установка и горизонтирование

Утопите основание ножек штатива в земле и установите шта­тив на необходимую высоту. Закрепите нивелир на штативе,
используя становой винт (рис. 1).

Рис. 1

6

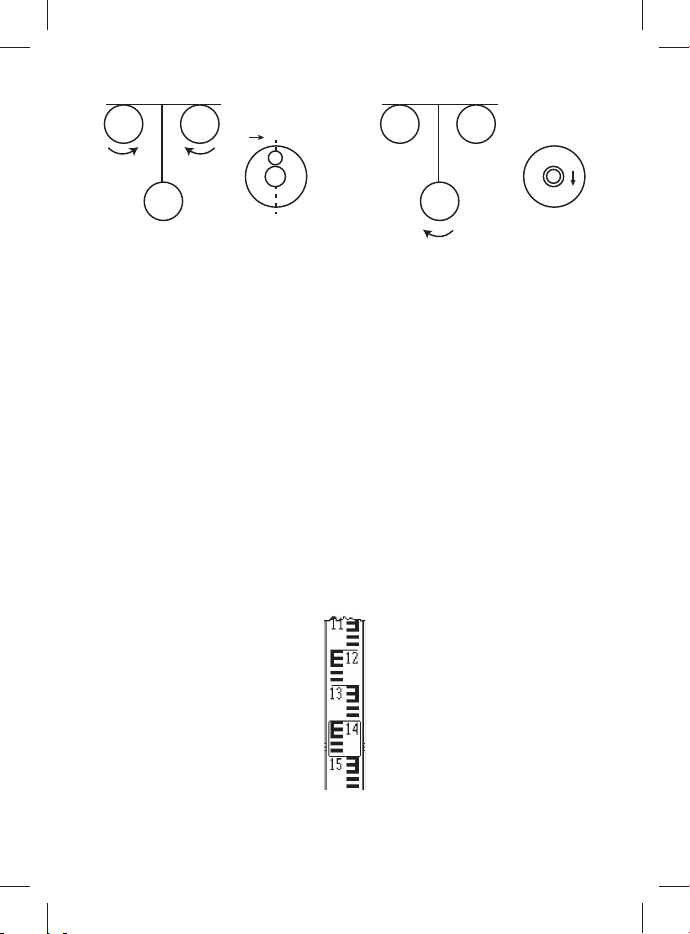

Рис. 2

Подъемными винтами установите пузырек в центр (рис. 2).

! Прибор правильно выровнен, если пузырек круглого уровня
находится в центре.

Наведение и фокусировка

С помощью визира наведите прибор на яркую поверхность
или рейку. Вращением окуляра добейтесь четкого изображе­ния сетки нитей.
Вращайте кремальеру вперед или назад, для наведения на
большее или меньшее расстояние соответственно. С помо­щью винта горизонтального наведения расположите изобра­жение рейки посередине сетки нитей.

Рис. 3

7

Снятие отсчета

Для определения превышений после наведения на рейку
снимите отсчет по средней нити.
Для измерения расстояний снимите отсчет по верхней и ниж­ней дальномерным нитям.
Расстояние между прибором и рейкой будет равно:

Рис. 4

L = ([отсчет по верхней нити] – [отсчет по нижней нити]) х 100

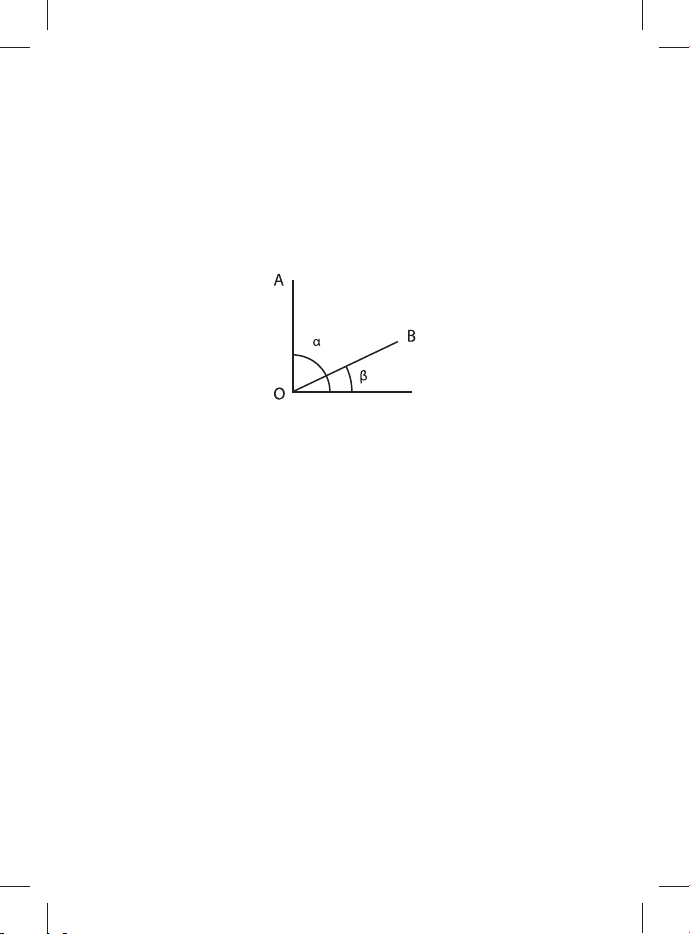

Для измерения угла наведите вертикальную нить сетки нитей
на цель А и возьмите отсчет угла α по градуированной шкале
горизонтального круга. Наведите на цель В и возьмите отсчет
угла β на лимбе. В результате, искомый угол между А и В будет
равен α-β.

Поверка и юстировки

Мы следим за тем, чтобы все нивелиры были полностью от­регулированы и готовы к работе, но, не смотря на это, не­обходимо периодически осуществлять следующие поверки
и регулировки.

8

Поверка и юстировка круглого уровня

Рис. 5

С помощью подъемных винтов установите пузырек в центр
круглого уровня и поверните зрительную трубу на 180°.
Пузырек должен оставаться в центре. В противоположном
случае необходимо произвести юстировку (рис. 5).

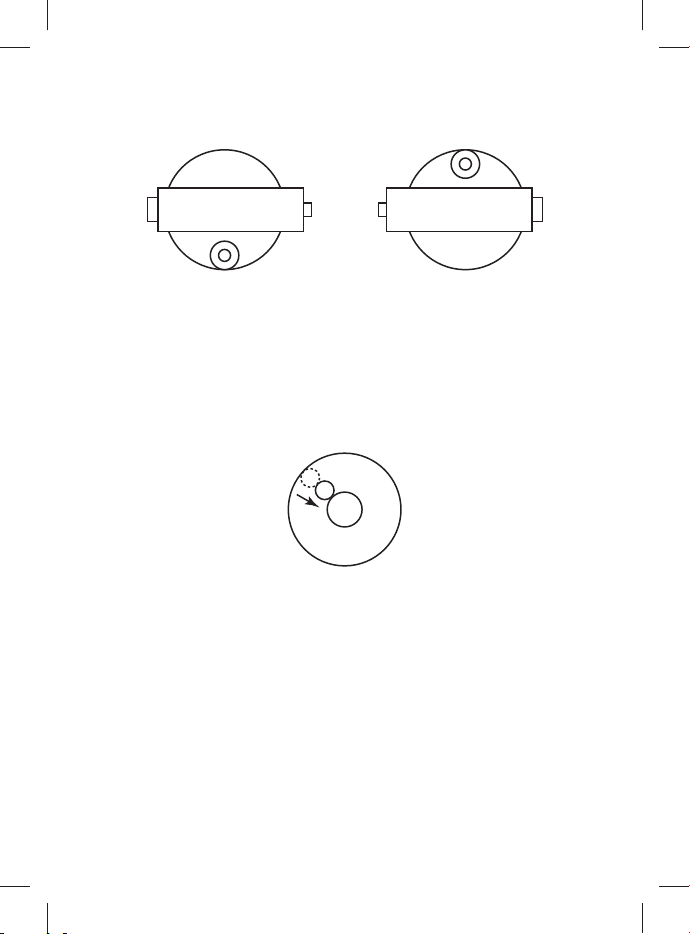

Рис. 6

Юстировка производится следующим образом:
вращайте подъемные винты до тех пор, пока пузырек на по­ловину не приблизится к центру круглого уровня (рис. 6).

Затем, с помощью шестигранника, доведите пузырек в центр
круглого уровня вращением двух юстировочных винтов.

9

Поверка и юстировка угла i

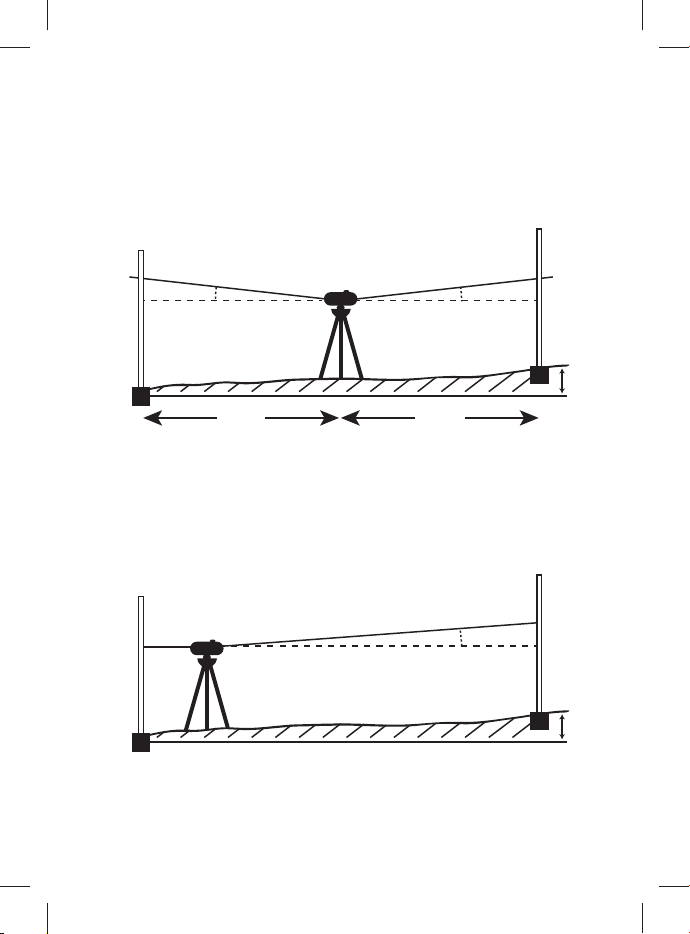

Установите две рейки А и В (рис. 7) на расстоянии 30-50 м друг
от друга. Установите прибор примерно посередине между А
и В. Отгоризонтируйте прибор и возьмите отсчет по рейкам А
и В. Превышение между А и В составит:

a

1

δδ

b

1

ee

B

A

Δh

d d

Рис. 7

Δh = a1 - b1

• Переместите прибор и установите его на расстоянии 1-2 м
от рейки А (рис. 8).

b

l

2

δ

2

b

3

B

A

Рис. 8

10

Δh

Отгоризонтируйте прибор и возьмите отсчеты a2 и b2 по рей­кам А и В соответственно. Если выполняется условие:

|( a2 - b2 ) - (a1 - b1)| ≤ 3 mm,

дальнейшая юстировка не требуется.

В противном случае необходимо сделать следующее: наве­дите прибор на рейку В и снимите защитный кожух окуляра.

Используя юстировочную шпильку, вращайте юстировоч­ный винт (рис. 9), пока отсчет b3 по рейке не станет равным
b3 = a2 - Δh.

Повторяйте все вышеперечисленные действия до тех пор,
пока результат не будет удовлетворять условию:

|( a2 - b2 ) - ( a1 - b1 )| ≤ 3 mm,

Рис. 9

11

Уход и хранение

Прибор необходимо хранить в чистом сухом месте.

В транспортировочном кейсе нивелира находится силика­гель для впитывания влаги. В случае если он потерял эффек­тивность, замените его на новый.

Не роняйте и не ударяйте прибор. В том случае, если это про­изошло, следует обратиться в специализированную мастер­скую.

Не трогайте линзы объектива и окуляра. Периодически про­тирайте оптические поверхности специальной салфеткой.

После окончания работы протирайте прибор насухо.

12

Стандартная комплектация

Стандартный комплект оптического нивелира N-38 включает:

• Нивелир 1 шт.

• Нитяной отвес 1 шт.

• Юстировочный набор
(шестигранный ключ, шпилька) 1шт.

• Руководство по эксплуатации 1 шт.

• Транспортировочный кейс 1 шт.

Дополнительные принадлежности

Вместе с комплектом оптического нивелира N-38 вы можете
приобрести:

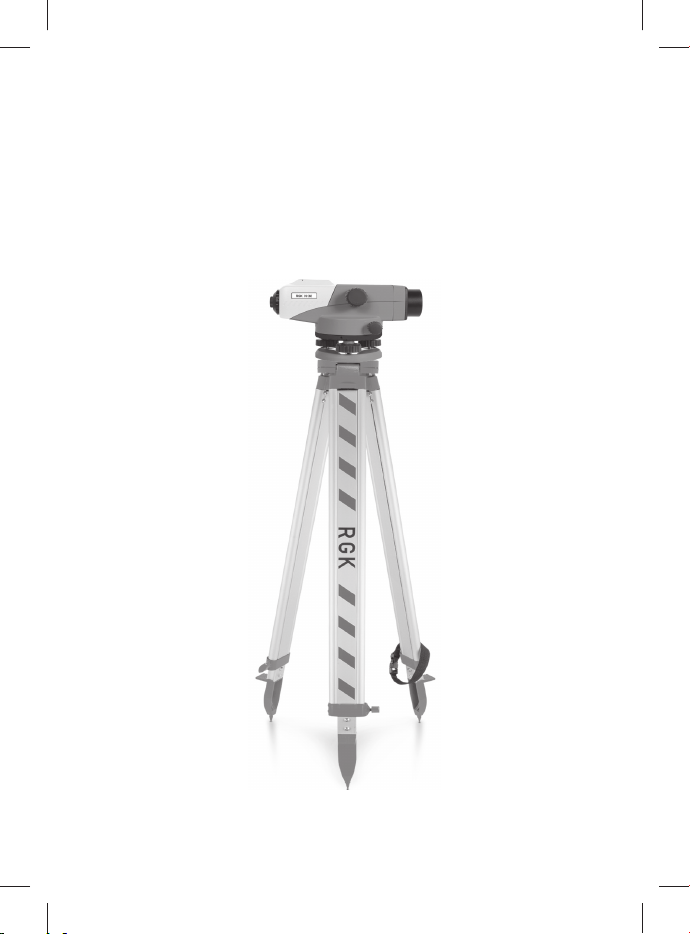

• Специальный облегченный штатив
для установки прибора.

• Телескопическую рейку с уровнем высотой 3, 4, 5
или 6 м, и другие необходимые для работы
с прибором принадлежности.

13

Технические характеристики

СКО на 1 км двойного хода, мм ≤0,7

Увеличение, крат 38

Диаметр объектива, мм 46

Разрешение ≤3"

Угол поля зрения 1°25'

Изображение Прямое

Минимальное фокусное расстояние, м ≤0,3

Коэффициент нитяного дальномера 1:100

Защита от влаги и пыли IPX6

Наименьшая цена деления 1° или 1 гон

Компенсатор

Диапазон работы компенсатора

Точность работы компенсатора ≤0,2'

Точность пузырькового уровня 8' 2 мм

Масса, кг 2

магнитный

±15'
