Инструкция пользователя
Лазерный нивелир
ML-31G
Предупреждение
Лазерный построитель плоскостей использует потенциально опасный источник мощного лазерного излучения. Не
направляйте лазерный луч в глаза — это может привести
к травме.
При длительном контакте с глазами лазер может привести
к повреждению зрения даже с большого расстояния. Не направляйте лазерный луч на людей и животных.
Соблюдайте правила ухода и эксплуатации, не разбирайте,
не ремонтируйте и не модифицируйте прибор самостоятельно — это может привести к выходу устройства из строя.
Батарейки могут протечь и нанести повреждения инструменту. Чтобы снизить этот риск, соблюдайте следующие
правила:
• Соблюдайте полярность.
• Не допускайте замыкания в батарейном отсеке.
• Не перезаряжайте обычные батарейки.
• Не используйте вместе старые и новые батарейки.
• Не используйте вместе батарейки разных производителей.
• Не оставляйте батарейки внутри прибора, если он не используется длительное время.
• Не давайте батарейки детям и животным.
• Не бросайте батарейки в огонь.
• Не выбрасывайте батарейки с бытовым мусором. Отправляйте их на переработку согласно местному законодательству.
3
Устройство прибора
батарейный
отсек
кнопка
переключения
линий
окно лазерного
луча
блокировка
компенсатора
4
Как пользоваться прибором
Лазерный нивелир RGK ML 31G проецирует видимые лазерные плоскости. Это позволяет выполнять различные
задачи в строительстве и ремонте, включая нивелирование, построение вертикальных и горизонтальных плоскостей.
1. Установите прибор на рабочую поверхность или закрепите на штативе, штанге или настенном креплении.
2. Включите прибор, переведя переключатель компенсатора в режим «ON». Это активирует автокомпенсацию
в пределах ±3°. Если угол наклона прибора превышает
это значение, то включится визуальная сигнализация —
мерцающие линии. Для работы с наклонными плоскостями заблокируйте компенсатор «OFF» и удерживайте
кнопку переключения линий 3 сек.
Замена элементов питания
Прибор питается от трёх батарей типа ААА. Для их установки:
1. Откройте крышку на задней стенке прибора.
2. Вставьте 3 батарейки типа ААА, соблюдая полярность.
3. Закройте крышку до характерного щелчка.
Внимание! Если прибор не используется длительное время, вынимайте батарейки.
5

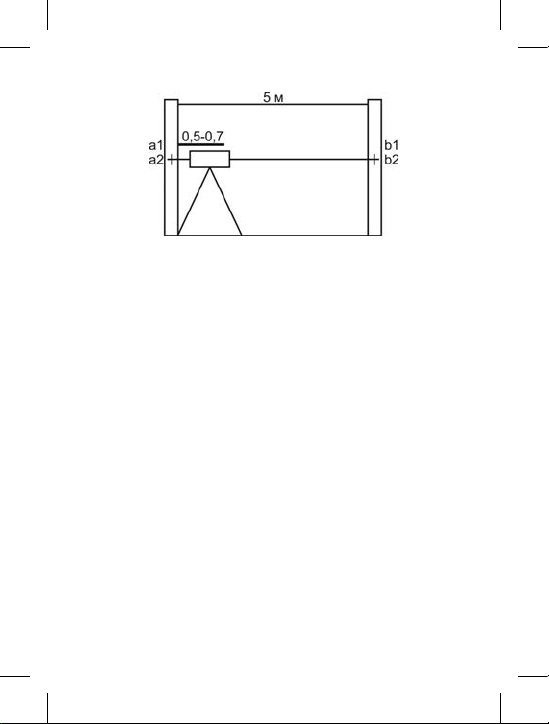

Проверка точности лазерного нивелира
Наклон плоскости
1. Установите прибор посередине помещения длиной порядка 5 метров.
2. Включите прибор.
3. Отметьте точку в центре лазерного креста.
4. Разверните прибор на 180°.
5. Отметьте вторую точку.
6. Установите прибор на расстоянии 0,5 м от стены и нанесите отметки повторно.
Если разности а1-а2 и b1-b2 не превышают величину точности прибора, указанную в его характеристиках, точность
прибора находится в допустимых пределах.
6

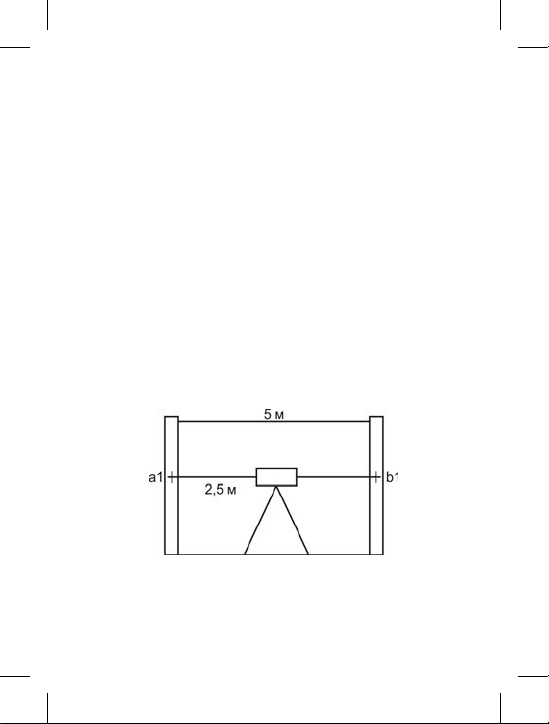

Проверка изгиба плоскости
1. Установите прибор на расстоянии примерно 5 м от стены.
2. Отметьте точку в центре лазерного креста.
3. Разверните прибор так, чтобы точка сместилась примерно на 2,5 м в сторону и убедитесь, что горизонтальная
линия сместилась от отметки не более чем на величину
точности, указанную в характеристиках прибора.
Если точность прибора не соответствует указанной в характеристиках — обратитесь в сервисный центр.
Преимущества
• Зелёный лазер обеспечивает лучшую видимость луча.
• Встроенная система блокировки позволяет отключать
компенсатор при транспортировке, чтобы избежать воздействия вибрации на прибор.
• Корпус изготовлен в форме куба с гранью 6,5 см. Резиновые накладки защищают прибор от повреждений.
7
Ребристая поверхность корпуса устройства позволяет
надежно удерживать его в руках.
• Простота использования: включение и разблокировка
прибора производятся одним нажатием кнопки. Маятник обеспечивает быстрое выравнивание линий.
• Гнездо с резьбой 1/4” на нижней стороне корпуса для
установки нивелира на штатив и на другие фиксирующие устройства.
Характеристики прибора
Диапазон
самовыравнивания
Точность ±2 мм/10 м
Дальность работы 20 м* (*зависит от освещенно-
Электропитание 3 щелочные батареи типа ААA
Источник лазерного
излучения
Диапазон рабочих
температур
Время непрерывной
работы
(включены все диоды)
Класс лазера 2
Резьба штатива 1/4”
Размеры прибора 65х65х65 мм
Вес 230 г
±3°
сти рабочего пространства)
532 нм
-5°C до 50°C
3,5 часа
8
Уход за прибором
Ваш нивелир – это точный измерительный прибор, обращайтесь с ним аккуратно. После каждого использования
очищайте прибор от пыли мягкой тряпкой, при необходимости смачивая её водой. Всегда вытирайте прибор насухо.
Не храните прибор влажным или в местах с повышенной
влажностью. При транспортировке блокируйте компенсатор посредством установки переключателя в положение
«OFF». Это предотвратит повреждение механизма и выход
прибора из строя.
Возможные причины неверных результатов
измерений
• Проведение измерений сквозь стеклянные или пластиковые окна
• Загрязнение окна излучения лазера
• Механическое воздействие на прибор. Проверьте точность прибора, если он подвергался ударам или падению
• Значительные колебания температур окружающей среды. Если необходимо использовать инструмент на холоде после хранения в теплом месте (или наоборот), просьба перед проведением измерений подождать несколько
минут для выравнивания температуры.
9
Электромагнитная совместимость (EMC)
Не исключена возможность:
- создания данным прибором помех другим техническим
устройством (например, навигационному оборудованию)
- создания помех работе данного прибора другими тех-
ническими устройствами (например, сильное излучение
электромагнитных волн вблизи промышленных предприятий или радиопередатчиков).
10
