Руководство по использованию
Дальномер
D60
D80
D100
Содержание
1 Установка и замена батарей 4
2
Меры безопасности
Экран
3
Клавиатура
4
Начало работы
5
Режим измерения
6
История и просмотр сохраненных результатов
7
Возможные проблемы,
8
их причины и способы решения
Техническая информация
9
Уход за прибором
10
16
5
6
7
9
14
15
18
19
1 Установка и замена батарей
Откройте крышку батарейного отсека на задней части прибора, вставьте батареи, соблюдая полярность, затем закройте
крышку.
К данному прибору подходят элементы питания 1,5В, тип ААА.
Если вы не используете дальномер в течение длительного
времени, рекомендуется вынуть батареи во избежание их
протечки и выхода из строя прибора.
4 5
2 Меры безопасности
Пожалуйста, ознакомьтесь с инструкцией перед началом работы с прибором.
• Неправильное обращение с прибором может повлечь за собой повреждения прибора, неточность результатов измерений или вред здоровью.
• Не разбирайте и не модифицируйте инструмент.
• Держите прибор вне досягаемости детей.
• Строго запрещается направлять луч себе в глаза или на других людей, а также на сильно отражающие поверхности (например, зеркала).
• От работающего прибора исходит электромагнитное излучение, поэтому не пользуйтесь им в самолетах, рядом с медицинским оборудованием, а также рядом с взрывоопасными и
легковоспламеняющимися объектами.
• Не выбрасывайте прибор или аккумуляторы вместе с бытовым мусором, утилизируйте их правильно.
5
3 Экран
лазер включен сохраненные
точка отсчета:
нижняя/верхняя
часть прибора,
центр, откидная
скоба
максимальное
значение
индикатор
используемой
функции
минимальное
значение
непрерывное
измерение
данные
результат измерения
измерение задан-
ного расстояния
уровень заряда
батареи
вспомогательные
данные/предыду-
щие измерения
единица
измерения
текущие данные/
6 7

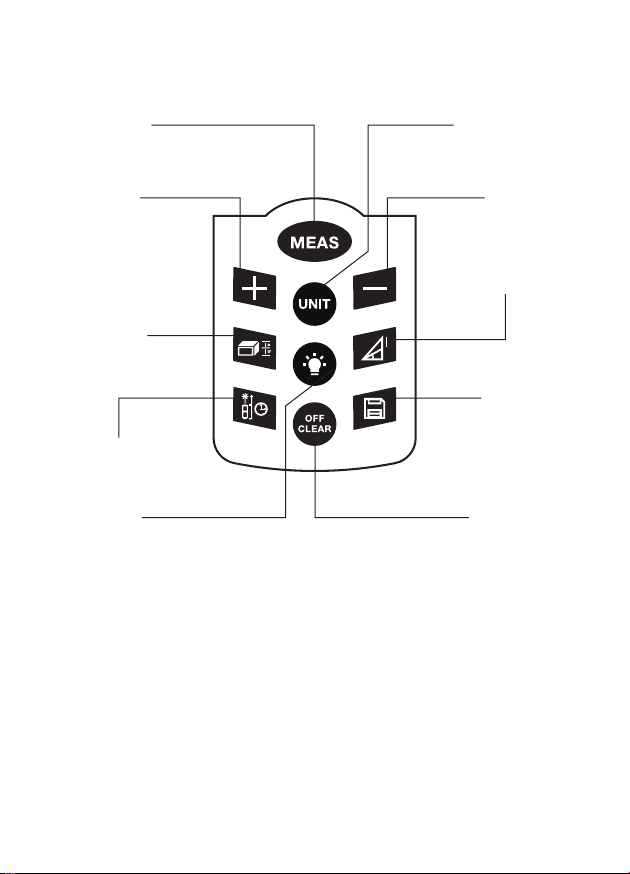

4 Клавиатура
включение/
измерение
сложение вычитание
измерение
площади/объема/измерение
заданного
расстояния
изменение
точки отсчета
подсветка
выбор единицы
измерения
измерения по
Пифагору
память/
результаты
предыдущих
измерений
выключение/
отмена
7
5 Начало работы
Включение/выключение дальномера
Нажмите и удерживайте кнопку
Для выключения нажмите и удерживайте кнопку
для включения прибора.
.
Прибор автоматически выключается после 2,5 минут бездействия.
Установка единиц измерения
Нажатие кнопки
переключает текущую единицу измере-
ния. Установка по умолчанию: 0,000 м.
Доступны 6 возможных единиц измерения:
Длина ПлощадьОбъём
1 0,000 м 0,000 м² 0,000 м³
20,00 м
3 0,0 дюйма 0,00 фут²0,00 фут³
4 0,00 фута 0,00 фут²0,00 фут³
5 0 1/16 дюйма 0,00 фут²0,00 фут³
6 0’00’1|16 0,00 фут²0,00 фут³
0,00 м²0,00 м³
8 9

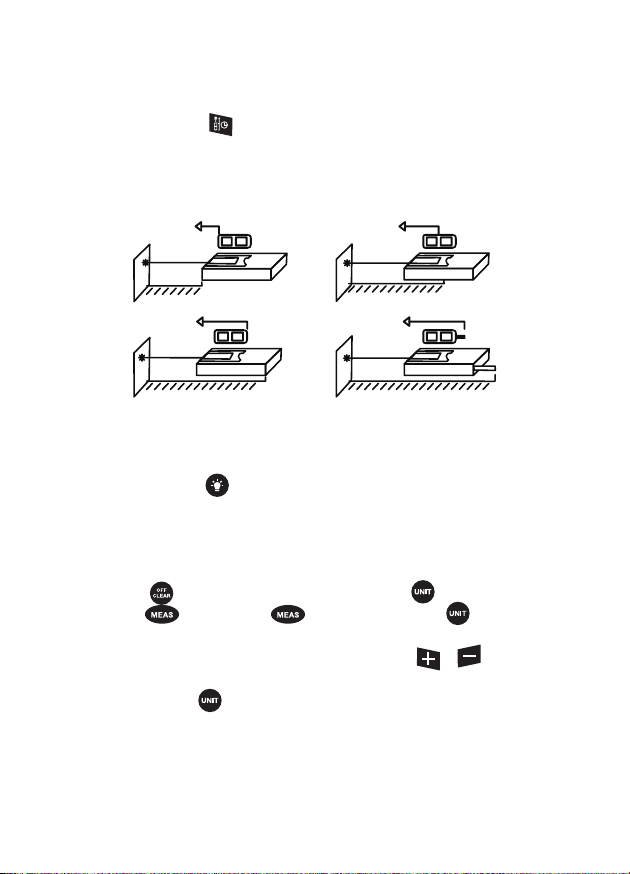

Изменение точки отсчета
Нажмите кнопку
четыре точки отсчета: от верхнего края, от нижнего края, от
винта, от ножки. По умолчанию установлено измерение от
нижнего края.
Подсветка
Нажмите кнопку
Калибровка
Эта функция помогает поддерживать точность прибора. Нажмите кнопку , затем нажмите и удерживайте , не отпуская её,
нажмите . Отпустите , потом отпустите , на экране
должны появиться надпись CAL и под ней — фигура. Пользователь может выравнивать фигуру нажатием
точности прибора. Диапазон настройки: -9 до 9 мм. Длительное
нажатие кнопки сохраняет результат калибровки.
для установки точки отсчета. Возможны
для включения или выключения подсветки.
и , согласно
9
6 Режимы измерения
Простое измерение расстояния
Нажмите кнопку
ется лазерный луч.
Нажмите кнопку
зультат измерений появляется на экране.
Непрерывное измерение расстояния
Нажмите кнопку
нажмите кнопку и удерживайте её 3 секунды для включения режима непрерывного измерения. В этом режиме минимальный и максимальный результаты будут отображаться на
экране в строках вспомогательных данных. В строке текущих
данных будет показываться текущий результат измерения.
Для выхода из данного режима нажмите кнопку .
Измерение площади
Нажмите кнопку , на экране появится с мигающей линией. Следуя подсказкам на экране, нажмите для измерения длины, затем нажмите ещё раз для измерения ширины. Площадь будет автоматически подсчитана, и результат
появится в строке текущих данных. Чтобы стереть предыдущий результат, нажмите .
для входа в режим измерения. Включа-
ещё раз для измерения расстояния, ре-
для входа в режим измерения. Ещё раз
10 11
Измерение объема
Дважды нажмите кнопку
объёма. На экране появится
Следуя подсказкам на экране, нажмите
длины, затем нажмите
ны и третий раз — для измерения высоты. Объём будет автоматически подсчитан, и результат появится в строке текущих
данных.
Чтобы стереть предыдущий результат, нажмите

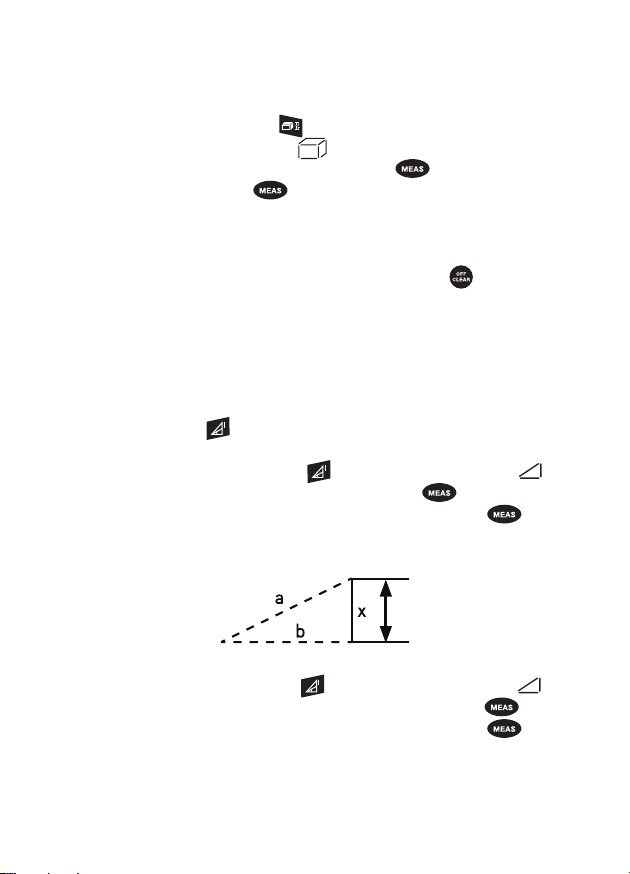

Измерение недоступного расстояния по теореме Пифагора
Дальномер позволяет определять недоступное расстояние
с помощью режима косвенных измерений по уравнению Пифагора. В приборе доступно четыре возможных режима.
Нажмите кнопку , чтобы выбрать подходящий режим:
1. Нажмите один раз кнопку , и на экране появится с
мигающей гипотенузой. Сначала нажмите кнопку для
измерения расстояния (а), затем ещё раз нажмите для
измерения расстояния (b). Расстояние (x) будет подсчитано
автоматически.
2. Нажмите дважды кнопку
мигающим катетом (a). Сначала нажмите кнопку для
измерения расстояния (а), затем ещё раз нажмите для
для входа в режим измерения
с мигающей линией.
для измерения
второй раз для измерения шири-
.
, и на экране появится с
11

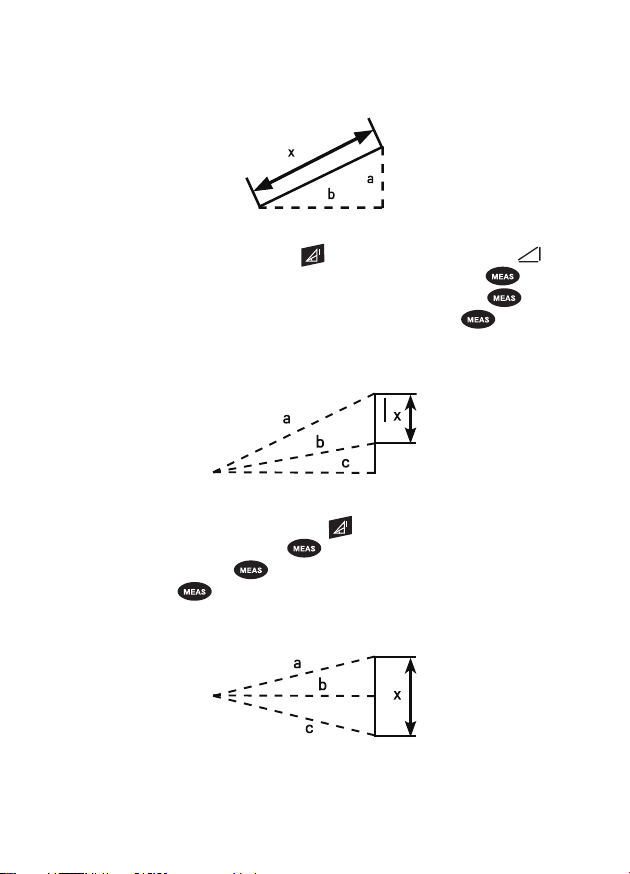

измерения расстояния (b). Гипотенуза (x) будет подсчитана
автоматически.
3. Нажмите трижды кнопку
мигающей гипотенузой. Сначала нажмите кнопку для
измерения расстояния (а), затем ещё раз нажмите для
измерения расстояния (b) и третий раз нажмите для измерения расстояния (c). Расстояние (x) будет подсчитано автоматически.
4. Нажмите четыре раза кнопку
одна гипотенуза. Нажмите , измерьте длину одной гипотенузы (a). Нажмите , измерьте длину второй гипотенузы
(b). Нажмите , измерьте длину отрезка (c). Расстояние (x)
будет подсчитано автоматически.
, и на экране появится с
, на экране начнёт мигать
12 13
В режиме измерений по Пифагору длина правой стороны
должна быть короче гипотенузы, чтобы дальномер смог произвести правильное вычисление, иначе прибор выдаст сигнал об ошибке.
Для точности вычислений рекомендуется проводить все возможные измерения с одной позиции.
Сложение и вычитание
Измерение расстояния также можно осуществлять путем
сложения/вычитания отдельных отрезков. Нажмите кнопку
и на экране появится значок «+». Последовательно измеряйте отдельные расстояния, на экране будут отображаться
сумма предыдущих измерений и текущее измерение.
Нажмите кнопку и на экране появится значок «-». Последовательно измеряйте отдельные расстояния, на экране будут
отображаться разность предыдущих измерений и текущее
измерение.
Сложение и вычитание доступны не только для измерения
расстояния, но также и для измерения площади и объема.
Например:

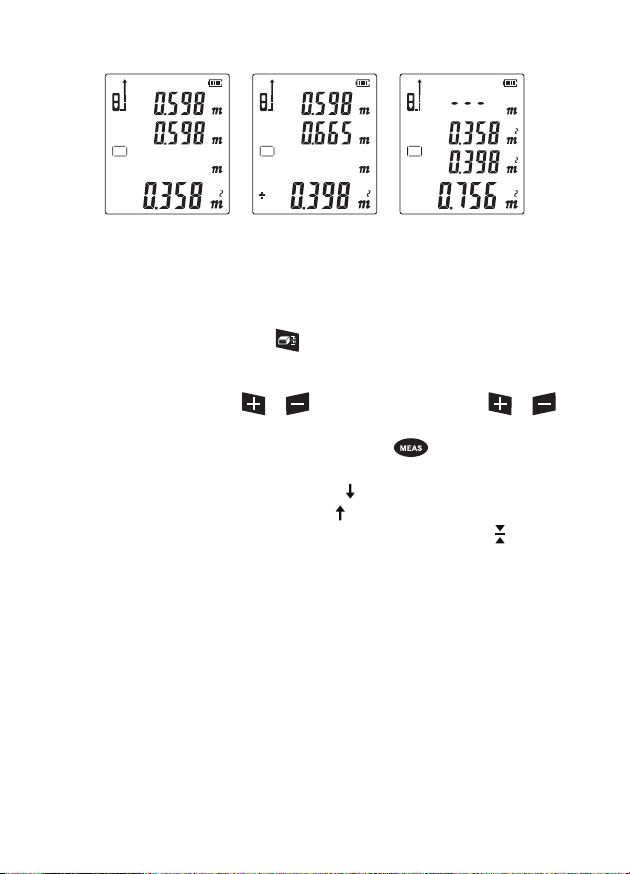

Сложение площадей: измерьте первую площадь, затем нажмите . Измерьте вторую площадь, в левом углу экрана
появится значок «+». Нажмите для получения результата
сложения.
13
Вычитание площадей проводится аналогично.
Измерение заданного расстояния
Нажмите и удерживайте , прибор войдет в режим измерение заданного расстояния. Как показано на рисунке ниже,
можно установить два различных значения a и b, их можно
настроить нажатием и . Длительное нажатие и
позволяет быстрее пролистывать значения при установке a
и b. После установки значений нажмите
работе. Прибор будет подавать звуковые сигналы и показывать значки на экране. Индикатор
винуть прибор назад, индикатор - вперёд.
окажется близко к точке. На экране появится символ
означает, что нужно под-
, прибор готов к
Когда прибор
.
14 15
Таймер
Нажмите
Для установки времени пользуйтесь кнопками
симальное время — 60 с, минимальное — 3 с. Нажмите
чтобы выполнить измерение после установленной задержки.
Если нажать когда лазер включен, то эта функция включится сразу.
6 История и просмотр сохраненных результатов
Режим памяти
В режиме измерений сразу после нужного измерения нажмите и удерживайте в течение 3 секунд кнопку , тогда результат текущего измерения сохранится в памяти устройства.
Дальномер может хранить до 100 результатов одновременно.
Просмотр сохраненных результатов
Нажмите кнопку для просмотра сохраненных результатов.
Нажимайте кнопки или для последовательного просмотра результатов. Короткое нажатие удаляет текущий
результат.
, на экране появится число секунд (см. рис. ниже).
и . Мак-
15
8 Возможные проблемы, их причины и способы решения
Все сообщения об ошибках отображаются на экране цифровым кодом или словом Error.
Код
ошибки
Err1
Err2
Err3
Err4
Err5
Err6 Ошибка памяти
Причина Возможное решение
Слишком слабый
сигнал
Слишком сильный
сигнал
Слишком низкий
заряд батарей
Выход за диапазон
рабочих температур
Неверное измерение
или ошибка
в уравнениях
Пифагора
Наведите луч (прибор)
на цель с лучшей отражающей
поверхностью
Наведите луч (прибор) на цель
с более слабой отражающей
поверхностью
Замените батареи
Проводите измерения при
подходящей температуре
Проведите измерение ещё
раз или удостоверьтесь, что
гипотенуза длиннее, чем
вторая известная сторона
треугольника
Пожалуйста, свяжитесь
с продавцом или обратитесь
в сервисный центр
16 17
9 Техническая информация
Максимальное измеряемое
расстояние*
Минимальная отображаемая
величина
Точность измерения ± 2 мм
Единицы измеренияМетр/дюйм/фут
Режим непрерывного
измерения
Измерение площади+
Измерение объема +
Измерение по Пифагору+
Режим сложения/вычитания
длины, площади, объема
Режим измерения заданного
расстояния
Таймер +
Калибровка прибора +
Минимальное/максимальное
значение
D60 - 60 м, D80 - 80 м, D100 - 100 м
0,05 мм
+
+
+
+
17
Позиционная скоба +
Подсветка +
Пузырьковый уровень +
Память 100 записей
Звуковые сигналы +
Класс лазера II
Тип лазера 635 нм, <1 мВт
Автоотключение лазера 20 с
Автоотключение прибора 150 с
Температура хранения От -20°C до +60°C
Рабочая температура
Влажность при хранении 85%
Тип батарей 2 шт. ААА 1,5В
Продолжительность работы
от батарей
Размеры 118 х 54 х 26,5 мм
От -1
0°C до +50°C
До 8000 измерений
* Используйте лазерную мишень для увеличения измеряемого расстояния при солнечном свете или если измеряемая
поверхность обладает плохими светоотражающими характеристиками.
18 19
10 Уход за прибором
Не храните прибор в местах с высокой температурой и
влажностью. Не забывайте вынимать батареи перед длительным хранением. Прибор следует хранить и перевозить в
специальном чехле (входит в комплект поставки).
Содержите прибор в чистоте. Убирайте пыль и грязь при помощи мягкой влажной ткани без использования чистящих
средств. Фокусные линзы лазера и защитное стекло можно
обрабатывать средствами для оптики.
19
