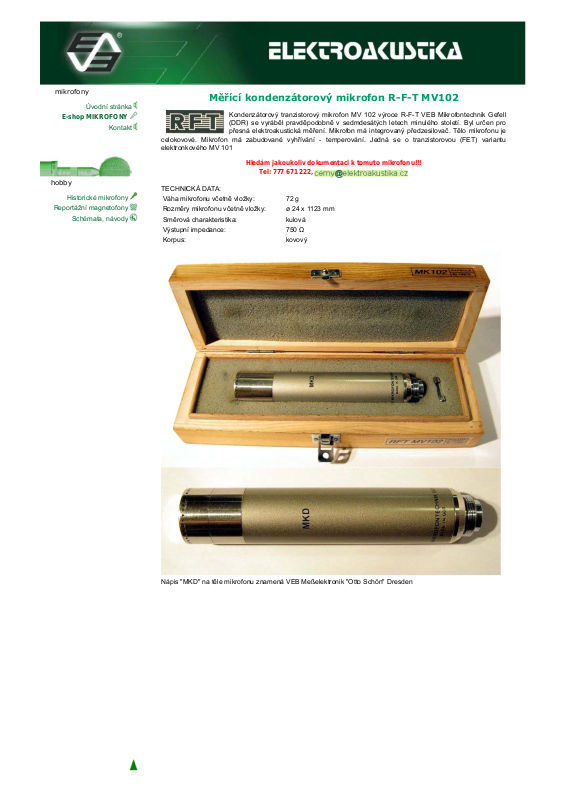

Měřící kondenzátorový mikrofon R-F-T MV102
Kondenzátorový tranzistorový mikrofon MV 102 výroce R-F-T VEB Mikrofontechnik Gefell
(DDR) se vyráběl pravděpodobně v sedmdesátých letech minulého století. Byl určen pro
přesná elektroakustická měření. Mikrofon má integrovaný předzesilovač. Tělo mikrofonu je
celokovové. Mikrofon má zabudované vyhřívání - temperování. Jedná se o tranzistorovou (FET) variantu
elektronkového MV 101
Hledám jakoukoliv dokumentaci k tomuto mikrofonu!!!
Tel: 777 671 222,
TECHNICKÁ DATA:
Váha mikrofonu včetně vložky: 72 g
Rozměry mikrofonu včetně vložky: ø 24 x 1123 mm
Směrová charakteristika: kulová
Výstupní impedance: 750 Ω
Korpus: kovový
Nápis "MKD" na těle mikrofonu znamená VEB Meßelektronik "Otto Schön" Dresden
Page 2

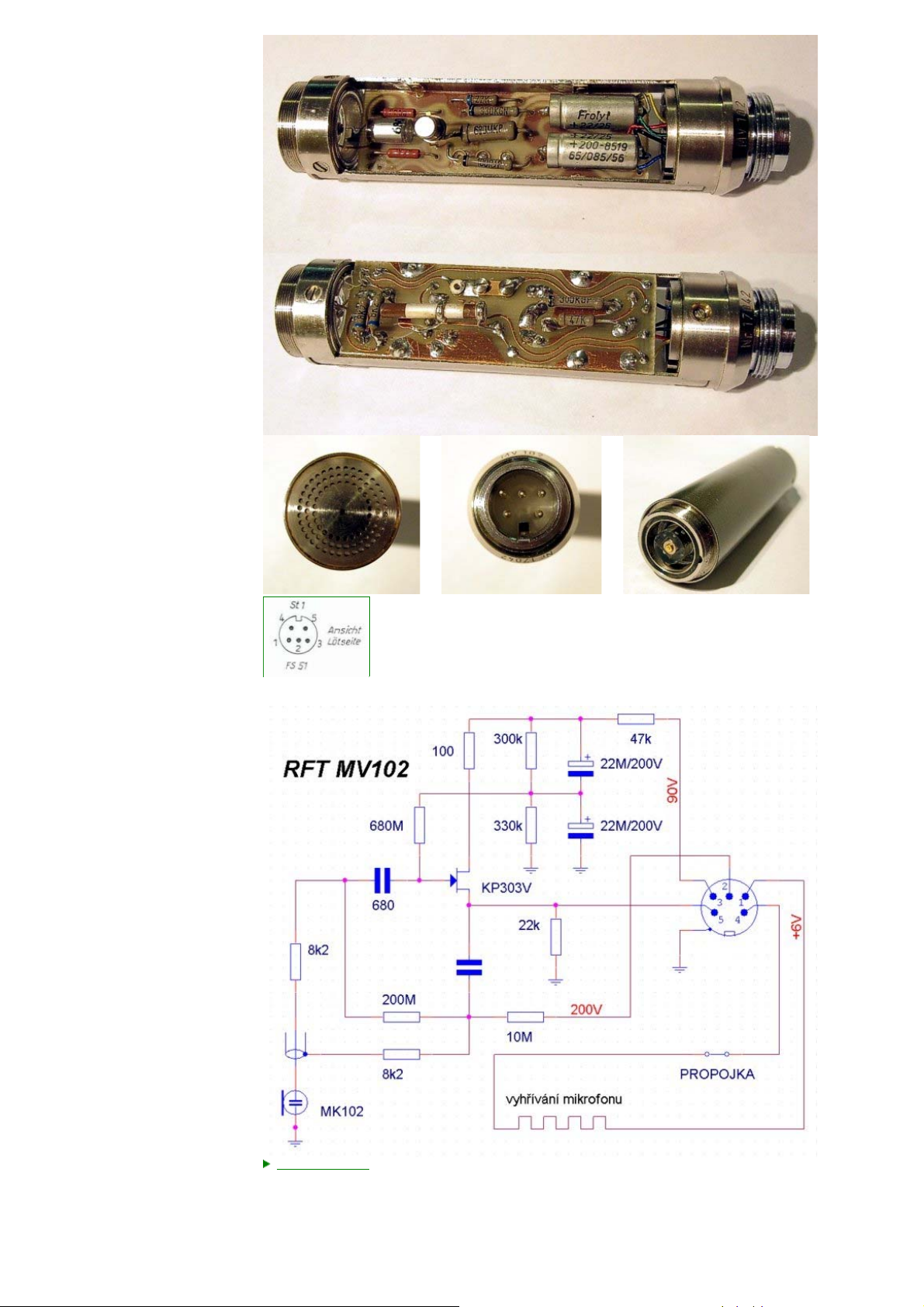

1 - vyhřívání mikrofonu +6V, 150mA
4 - vyhřívání mikrofonu 5 - signálový výstup z předzesilovače +20V
3 - kladné napájeni předzesilovač e +95 až 100V
2 - kladné polarizačni napěti vložky +185 až 200V
Tranzistor KP303V
MIKROFONNÍ VLOŽKA MK 102:
TECHNICKÁ DATA:
Váha: 55 g
Rozměry: ø 24 x 26 mm
Page 3
Kmitočtový rozsah: 10 Hz až 20 kHz
Směrová charakteristika: kulová
Maximální hladina akustického tlaku
(SPL):
146 dB
Firemní dokumentace MK 102 současného výrobce MICROTECH GEFELL
Stránka s technickými údaji současného výrobce MICROTECH GEFELL
Vyobrazený vzorek je kompletně funkční.
Pro provoz mikrofonu bez měřícího přístroje si můžete sestrojit Napájecí zdroj pro měřící kondenzátorové
mikrofony R-F-T.
