LAVASTOVIGLIE
T C C 8 E
822 61 10-17
Indice
Per l’utente
Avvertenze |
3 |
Descrizione della lavastoviglie |
4-5 |
-Spruzzatore rotante
-Filtro centrale
-Filtro grande
-Contenitore del detersivo
-Contenitore del brillantante
-Decalcificatore per l’acqua
Pannello comandi |
6 |
-Disattivazione del segnale acustico
-Programmazione dell’avvio ritardato
Regolazione del decalcificatore |
|
per l’acqua |
7 |
Programmi di lavaggio |
8 |
Uso della lavastoviglie |
9 |
-Avvio del programma
-Interruzione temporanea del programma
-Disattivazione del programma
-Funzione pausa
-Disattivazione della fase di asciugatura
-Spegnimento della lavastoviglie
Carico e scarico della lavastoviglie 10
Manutenzione e pulizia |
11 |
Rimedi alle anomalie di |
|
funzionamento |
12-13 |
Assistenza tecnica |
13 |
-Assistenza tecnica e ricambi
-Servizion clienti
Per l’installatore
Caratteristiche tecniche |
14 |
Disimballo |
15 |
-Danni
-Uso
Installazione |
16-19 |
-Posizionamento
-Misure dello sportello esterno in legno
-Preparazione dello sportello esterno
-Piastra di montaggio
-Montaggio dello sportello esterno sulla lavastoviglie
-Applicazione delle strisce adesive di protezione e riempimento
-Installazione della lavastoviglie nel mobile

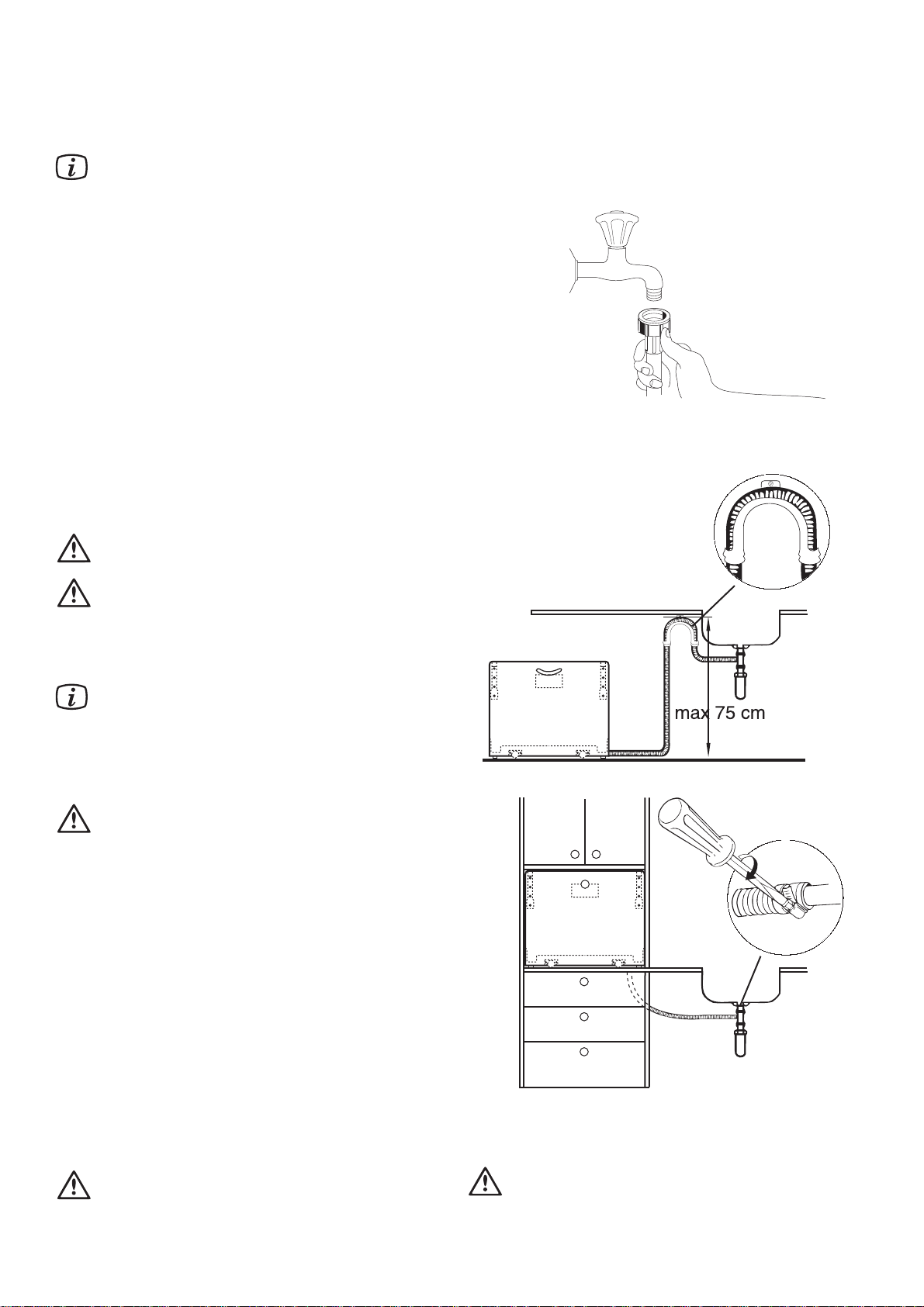

-Alimentazione dell’acqua
-Scarico dell’acqua
-Collegamento elettrico
Avvertenze per gli instituti di prova 14
Guida all’uso del libretto delle istruzioni
Per agevolare la consultazione delle istruzioni, nel testo vengono utilizzati i seguenti simboli:
Informazioni di sicurezza
Istruzioni passo a passo
Consigli e suggerimenti
Ambiente ed ecologia
- 2 -
Avvertenze
Prima di procedere all’installazione e all’uso della lavastoviglie leggere con attenzione questo libretto, compresi i suggerimenti e le avvertenze. Per evitare errori ed incidenti, è importante assicurarsi che tutti gli utenti della lavastoviglie conoscano perfettamente le modalità di funzionamento e le caratteristiche di sicurezza dell’elettrodomestico. Conservare questo libretto assieme alla lavastoviglie e assicurarsi che la accompagni sempre in caso di vendita o trasferimento per permettere a tutti i successivi utenti di disporre di informazioni adeguate sull’uso e sulle caratteristiche di sicurezza dell’elettrodomestico.
Installazione e riparazioni
●Tutte le operazioni di installazione e riparazione realizzate sul prodotto devono essere effettuate da un tecnico qualificato. Se tali operazioni vengono eseguite da persone con scarsa competenza, si possono verificare problemi di funzionamento del prodotto e danni o infortuni alle persone. Prima dell’esecuzione di qualsiasi operazione sulla lavastoviglie, essa deve essere isolata dalla rete elettrica staccando la spina del cavo di alimentazione o rimovendo il fusibile.
●L’allacciamento alla rete idrica deve essere effettuato mediante un rubinetto di facile accesso.
●Il cavo di alimentazione deve essere inserito in una presa collegata a terra, anch’essa di facile accesso. Il collegamento permanente alla rete elettrica deve essere eseguito solo da un elettricista autorizzato.
●Se il cavo di alimentazione e daneggiato, sostituirlo con uno nuovo con le stesse caratteristiche.
●Assicurarsi che il cavo di alimentazione non sia consumato o danneggiato in altro modo e che i tubi dell’acqua non vengano schiacciati o attorcigliati quando la lavastoviglie viene spostata per l’installazione, la pulizia o altre operazioni.
●Le riparazioni devono essere effettuate solo da personale qualificato autorizzato dal fornitore. Utilizzare solo ricambi forniti da personale autorizzato. Non tentare di riparare la lavastoviglie da soli.
Misure di sicurezza per i bambini
●La lavastoviglie deve essere utilizzata solo da adulti. Fare in modo che i bambini non giochino con il pannello comandi o altre parti dell’elettrodomestico.
●Evitare che i bambini più piccoli giochino con gli elementi di imballaggio in plastica, che possono causare infortuni anche mortali.
●Tenere tutti i detersivi in un luogo sicuro al di fuori della portata dei bambini.
●Evitare che i bambini stiano in piedi, si siedano o dondolino sullo sportello aperto.
Uso quotidiano
●La lavastoviglie è stata progettata esclusivamente per il lavaggio di utensili domestici adatti alla lavastoviglie. Se viene utilizzata per altri scopi la garanzia perde validità e si possono verificare infortuni a persone o danni a cose.
●Evitare di aprire lo sportello quando la lavastoviglie è in funzionamento, dal momento che potrebbero verificarsi fuoriuscite di vapore molto caldo.
●Usare solo detersivi specifici per lavastoviglie.
●Non inserire coltelli appuntiti con la lama rivolta verso l’alto. È molto più sicuro posizionarli orizzontalmente nel cesto.
●Se si estraggono le stoviglie dalla lavastoviglie prima della fine del ciclo di lavaggio, è estremamente importante sciacquarle accuratamente sotto acqua corrente per rimuovere i residui di detersivo.
●Il dispositivo di sicurezza dell’acqua protegge dai danni causati dall’acqua. È necessario che vengano rispettate le seguenti condizioni:
-La lavastoviglie deve essere collegata alla rete elettrica anche quando è spenta.
-La lavastoviglie deve essere installata correttamente.
-Chiudere sempre il rubinetto dell’acqua quando la lavastoviglie viene lasciata incustodita per un lungo periodo di tempo.
●In caso di fuoriuscite o allagamento, chiudere immediatamente il rubinetto dell’acqua e isolare la lavastoviglie dalla rete elettrica staccando la spina del cavo di alimentazione o rimovendo il fusibile. Staccare la spina afferrando la spina stessa e non il cavo.
Smaltimento
- imballaggio:
Tutti i materiali usati per l’imballaggio della lavastoviglie sono ecologici. I vari tipi di plastica utilizzati possono essere riciclati e sono contrassegnati come segue:
●Il marchio PE compare sul sacco che protegge la lavastoviglie e sul sacchetto nel quale è contenuto il libretto delle istruzioni.
●Il marchio PS compare sul polistirene espanso (polistirolo) utilizzato per le parti di imballaggio che proteggono la lavastoviglie da urti e colpi.
Le parti dell’imballaggio in cartone sono state prodotte con carta riciclata e devono essere depositate nell’apposito contenitore per la raccolta differenziata. La lavastoviglie contiene parti in plastica e in gomma, dotate di marchi di identificazione che ne indicano i componenti perché sia possibile riciclarle o smaltirle in modo appropriato al termine del ciclo di vita dell’elettrodomestico. I materiali sono identificati secondo gli standard internazionali.
- lavastoviglie fuori uso:
Alla fine della vita utile della lavastoviglie, staccare la spina dalla presa di corrente e tagliare il cavo elettrico in corrispondenza del punto in cui esso entra nell’elettrodomestico per evitare che i bambini possano giocarci.
- 3 - |
822 61 10-17 |
Descrizione della lavastoviglie
4 5
- 4 -
Spruzzatore rotante (1)
È importante che tutti i fori presenti nello spruzzatore rotante siano sempre puliti. Se i fori sono occlusi le prestazioni di lavaggio possono risultare notevolmente ridotte. Per pulire lo spruzzatore rotante, svitare il dado girando in senso antiorario, togliere la rondella ed estrarre lo spruzzatore rotante sollevandolo. Pulire i fori e scuotere lo spruzzatore per rimuovere eventuali residui di cibo.
Filtro centrale (2)
La funzione del filtro centrale è intrappolare oggetti di grandi dimensioni quali stuzzicadenti e pezzi di guscio d’uovo. Assicurarsi che sia sempre pulito: se necessario, ruotare il filtro centrale in senso antiorario, estrarlo sollevandolo e sciacquarlo sotto un getto d’acqua corrente.
Filtro grande (3)
È altrettanto importante che anche questo filtro sia pulito: se è sporco oppure occluso, le prestazioni di lavaggio risultano notevolmente ridotte. Una volta rimosso il filtro centrale, è possibile estrarre facilmente il filtro grande sollevandolo, per poi procedere alle operazioni di pulizia.
Contenitore del detersivo (4)
Aprire il coperchio del contenitore del detersivo spingendo il gancio di chiusura del coperchio verso lo scomparto. Leggere le istruzioni sulla confezione del detersivo, riempire lo scomparto in base alle istruzioni e richiudere il coperchio. Ricordare che il dosaggio riportato nelle istruzioni di solito si riferisce a lavastoviglie di dimensioni normali: pertanto è sufficiente utilizzare solo mezza pastiglia di detersivo. Quando è necessario utilizzare detersivo per il prelavaggio, esso va versato nello scomparto più piccolo a sinistra. Questo detersivo è attivo già in fase di prerisciacquo. Assicurarsi che nessun oggetto ostacoli l’apertura del coperchio.
Usare solo detersivi specifici per lavastoviglie.
Evitare l’uso frequente di detersivi liquidi, dal momento che i loro effetti a lungo termine possono far aumentare la rumorosità della pompa.
Contenitore del brillantante (5)
L’uso del brillantante consente di far asciugare il carico più rapidamente e con risultati migliori, dal momento che favorisce il deflusso dell’acqua e dello sporco. Troppo brillantante può produrre striature sulle stoviglie; troppo poco, delle macchie bianche. La capacità del contenitore è di circa 150 ml di brillantante, sufficienti approssimativamente per 60 cicli di lavaggio, a seconda della regolazione del dosaggio. Regolare il dosaggio in base alla durezza dell’acqua.
È possibile regolare il dosaggio fra i valori 1 e 6, che corrispondono a 1 – 6 ml di brillantante. Il dosaggio è regolato in fabbrica sul valore 1. Cominciare con il dosaggio più basso e, se necessario, aumentarlo ruotando l’indicatore di regolazione aiutandosi, ad esempio, con il manico di un cucchiaio.
La spia sul pannello comandi si accende quando è necessario introdurre altro brillantante nel contenitore.
1. Aprire il coperchio del contenitore spingendo il gancio di chiusura del coperchio verso lo scomparto e sollevare il coperchio.
2.Versare il brillantante senza farlo uscire dallo scomparto.
3.Pulire attentamente eventuali fuoriuscite per evitare una eccessiva formazione di schiuma durante il programma di lavaggio successivo.
4.Richiudere il coperchio e spingere fino a quando è agganciato.
Non versare detersivo liquido nel contenitore del brillantante.
Decalcificatore per l’acqua (6)
La lavastoviglie è dotata di un decalcificatore per l’acqua dura: per questo il dosaggio del brillantante va regolato su un valore basso. Il calcare contenuto nell’acqua dura provoca la formazione di depositi biancastri sulle stoviglie e nelle parti interne dell’elettrodomestico. Per evitare tale fenomeno, l’acqua deve passare attraverso uno speciale dispositivo che ne elimina la durezza.
Dal momento che il decalcificatore utilizza del sale grosso per lavastoviglie, è necessario riempire il contenitore del sale dopo un certo numero di cicli di lavaggio.
Se si vive in un’area in cui l’acqua della rete idrica è calcarea, utilizzare la lavastoviglie per la prima volta solo dopo aver riempito l’apposito scomparto con sale grosso per lavastoviglie.
La spia sul pannello comandi si accende quando è necessario introdurre altro sale nel contenitore.
1. Svitare il tappo del contenitore del sale ruotandolo in senso antiorario.
2.Riempire d’acqua il contenitore del sale (solo la prima volta).
3.Riempire di sale grosso il contenitore utilizzando l’imbuto in dotazione.
4.Togliere l’imbuto e pulire eventuali fuoriuscite attorno all’apertura del contenitore del sale.
5.Riavvitare il tappo del contenitore del sale.
A questo punto il decalcificatore è pronto per il primo carico di stoviglie. Assicurarsi che nel contenitore sia sempre presente del sale grosso: la capacità del contenitore è di circa 1 litro.
Per la regolazione del decalcificatore per l’acqua si rimanda alla sezione “Regolazione del decalcificatore per l’acqua”.
Utilizzare solo sale specifico per lavastoviglie: il normale sale da cucina può danneggiare il decalcificatore per l’acqua.
- 5 -
Pannello comandi
Spie di controllo
Spie avvio ritardato
A
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tasto |
Tasto decalcificatore |
Tasto |
Tasto avvio |
|
|
||||||||||
|
per l’acqua |
segnale |
ritardato |
|
|
|||||||||||
ACCESO/SPENTO |
|
|
||||||||||||||
|
|
|
|
acustico |
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Tasti con doppia funzione ”A”:
Oltre a selezionare un programma, premendo questi due tasti è possibile regolare il decalcificatore per l’acqua e disattivare il segnale acustico e l’uso di brillantante.
Tasto Tasti brillantante programma
Spie di controllo:
Indicano che • È necessario aggiungere sale
•È necessario aggiungere brillantante
•Il ciclo di programma è terminato
Disattivazione del segnale acustico
Prima di disattivare il segnale acustico tutti i programmi devono essere completati.
1. Premere il tasto “ACCESO/SPENTO”.
2.Premere i tasti con doppia funzione ”A” simultaneamente e mantenerli premuti. Quando iniziano a lampeggiare le prime tre spie di programma è possibile rilasciare i tasti.
3.Premere una volta il tasto del segnale acustico. La spia del tasto del segnale acustico inizia a lampeggiare e la spia di fine ciclo di programma si accende. Premere il tasto ancora una volta e la spia di fine ciclo di programma si spegne. Ora il segnale acustico è disattivato.
4.Per completare l’impostazione premere ancora una volta il tasto “ACCESO/SPENTO” che verrà rilasciato.
Per ripristinare la funzione, seguire le istruzioni dei punti 1 e 2 e premere il tasto del segnale acustico due volte, fino a quando si accende ancora la spia di fine ciclo di programma.
Programmazione dell’avvio ritardato
L’avvio del programma può essere ritardato di 3, 6 o 9 ore.
1. Premere il tasto “ACCESO/SPENTO”.
2.Premere ripetutamente il tasto avvio ritardato fino a quando si accende la spia accanto alle ore di ritardo desiderate.
3.Premere il tasto del programma desiderato.
4.Il programma viene avviato una volta trascorso il tempo corrispondente all’avvio ritardato programmato.
Riprogrammazione dell’avvio ritardato:
Se il programma non è ancora stato avviato, è possibile modificare il tempo già impostato per mezzo del tasto avvio ritardato.
Disattivazione dell’avvio ritardato:
Se il programma non è ancora stato avviato, è possibile disattivare l’avvio ritardato. Premere ripetutamente il tasto avvio ritardato fino a quando nessuna delle spie accanto alle ore di ritardo è accesa. Il programma che è stato selezionato viene avviato immediatamente.
- 6 -
