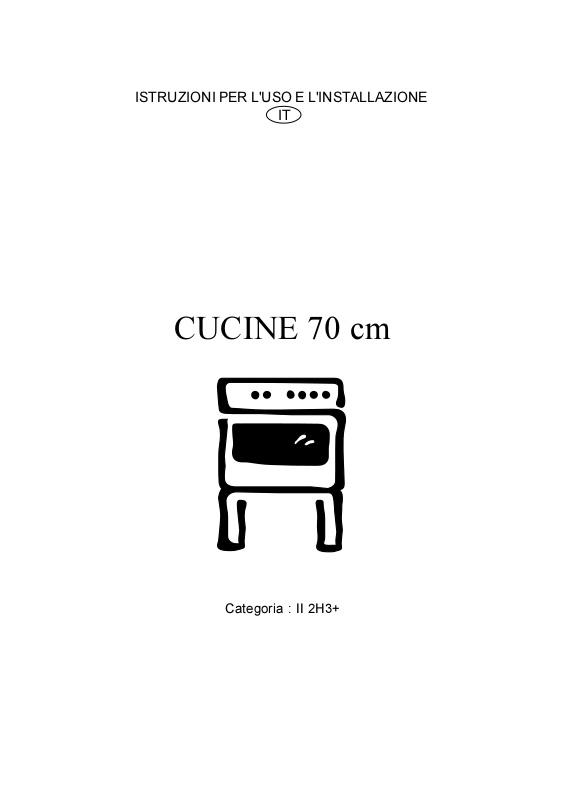

ISTRUZIONI PER L'USO E L'INSTALLAZIONE
IT
CUCINE 70 cm
Categoria : II 2H3+
Per la Vostra sicurezza
Queste avvertenze sono state redatte per la Vostra sicurezza e di chiunque vorrà utilizzare la Vostra nuova cucina. Per questo, Vi preghiamo di volerle leggere attentamente prima di installare e utilizzare l'apparecchiatura.
Installazione
 Linstallazione dellapparecchiatura ed il
collegamento alla rete elettrica, comprese le modifiche agli impianti domestici eventualmente necessarie, devono essere eseguiti solamente da
personale qualificato.
Questa apparecchiatura è pesante. Spostatela con
cautela ed evitate di trascinarla perché potreste danneggiare i piedini. Dovendo muovere l'apparecchiatura, sollevatela evitando comunque di afferrarla per la maniglia del forno.
E rischioso modificare o tentare di modificare le
caratteristiche di questo prodotto.
Assicurate una buona circolazione dell'aria
attorno all'apparecchiatura: fate controllare che le prese d'aria consentano un buon ricambio, o fate installate una cappa di aspirazione con scarico all'esterno. In caso di dubbio, chiedete consiglio al Vostro installatore.
Alimentate l'apparecchiatura con il tipo di gas
indicato sull'apposita targhetta adesiva posta nelle immediate vicinanze del tubo di allacciamento del gas.
 Evitate assolutamente l'installazione della
apparecchiatura vicino a materiali infiammabili (tende, strofinacci, ecc.)
Utilizzate sempre guanti da cucina per togliere
le pietanze dal forno.
Durante le cotture con oli o grassi (ad esempio, le
fritture), fate attenzione che i condimenti non si surriscaldino: queste sostanze, infatti, portate ad alte temperature possono incendiarsi.
Quando mettete o togliete le pietanze nel forno,
controllate che i condimenti (olio, sughi, grassi sciolti) non cadano in notevoli quantità sul fondo. In questo caso, ripulite accuratamente il
fondo del forno prima di iniziare unaltra cottura.
AssicurateVi di aver inserito le griglie del forno nel
modo corretto (consultate le relative istruzioni).
Il forno a gas si riscalda con il movimento dell'aria.
Per questo, evitate assolutamente di ostruire i
fori alla base del forno. Evitate anche di rivestire il forno con fogli di alluminio.
Se collegate un elettrodomestico ad una presa di
corrente nelle vicinanze di questa apparecchiatura, controllate che il cavo non vada a toccare la porta del forno o la zona del piano di cottura.
Dopo aver utilizzato lapparecchiatura, assicurateVi
che tutti i comandi siano in posizione "CHIUSO" o "SPENTO".
Per la sicurezza dei bambini
 Questa apparecchiatura deve essere adoperata
solo da persone adulte. Controllate che i
bambini non tocchino i comandi e non giochino con lapparecchiatura.
 Le parti esposte di questa apparecchiatura si
riscaldano durante la cottura e rimangono calde per un certo tempo anche dopo lo spegnimento.
Tenete lontani i bambini fino a quando lapparecchiatura non si è raffreddata.
Durante l'uso
Questo prodotto è stato realizzato per cuocere cibi
all'interno di abitazioni comuni a scopo non professionale. Evitate di usarlo per qualsiasi
altro scopo.
Per facilitare l'accensione della fiamma dei fornelli,
accendetela prima di posare il recipiente sulla griglia.
Dopo aver acceso la fiamma, accertateVi che sia
regolare. Prima di togliere le pentole dai fornelli, abbassate sempre la fiamma, o spegnetela.
Evitate di posare sui fornelli o sulle piastre
recipienti instabili o deformati: potrebbero rovesciarsi o far traboccare il loro contenuto, causando incidenti.
Pulizia e manutenzione
Prima di qualsiasi intervento di manutenzione o di
pulizia, verificate che lapparecchiatura sia disinserita dalla rete elettrica.
Tenete sempre ben pulita lapparecchiatura. I
residui di cibo possono causare rischi di incendio.
Fate particolare attenzione all'uso di prodotti
di pulizia in spray: evitate sempre di dirigere lo spruzzo verso le resistenze o verso il bulbo del termostato.
In caso di guasti, non cercate mai di riparare
lapparecchiatura di persona. Le riparazioni
effettuate da persone non competenti possono causare danni e incidenti. Consultate il contenuto di questo libretto. Se non trovate le informazioni che Vi interessano, contattate il Centro di Assistenza più vicino. Lassistenza a questa apparecchiatura deve essere effettuata da un Centro di Assistenza Tecnica autorizzato. Richiedete sempre limpiego di ricambi originali.
Smaltimento
Imballo
Tutti i materiali utilizzati sono compatibili con lam-
biente e riciclabili. Vi preghiamo di dare il Vostro con­tributo alla conservazione dellambiente, utilizzando gli appositi canali di raccolta differenziata.
2
Indice
Per l'Utente Per l'Installatore
Per la Vostra sicurezza 2
Guida alla lettura delle istruzioni 3
Come comportarsi al primo utilizzo 4
Il piano di cottura 5
Il contaminuti 6
Il forno a gas 7
Cotture con il girarrosto 8
Il forno elettrico multifunzione 9
Consigli sull'uso del forno 10
Tabelle di cottura 11
Pulizia e manutenzione 13
Come comportarsi se qualcosa non funziona 15
Assistenza tecnica e ricambi 16
Garanzia 16
Caratteristiche tecniche 17
Caratteristiche dei bruciatori 17
Istruzioni per l'installatore 18
Collegamento gas 21
Adattamento a diversi tipi di gas 23
Inserimento tra mobili componibili 25
Collegamento elettrico 26
È molto importante che questo libretto di istruzioni sia conservato assieme allappa­recchiatura per qualsiasi futura consultazio­ne. Se lapparecchiatura dovesse essere venduta o trasferita ad unaltra persona, assicurateVi che il libretto venga consegna­to al nuovo utente, affinché possa essere messo al corrente del funzionamento della macchina e delle relative avvertenze.
Guida alla lettura delle istruzioni
Questi simboli Vi aiuteranno a trovare velocemente le in­formazioni più importanti.
Informazioni sulla sicurezza
F
Istruzioni "passo dopo passo"
Consigli utili e suggerimenti
Informazioni legate all'ambiente
Apparecchiature in disuso
Gli apparecchi dismessi o non più utilizzabili non sono
rifiuti senza valore. Attraverso lo smaltimento ecolo­gico, diversi materiali impiegati nella produzione del­la Vostra apparecchiatura possono essere recuperati.
InformateVi sulla attuali possibilità di smaltimento
presso il Vostro rivenditore specializzato, oppure pres­so la Vostra Amministrazione Comunale.
Prima di rottamare lapparecchiatura, tagliate
il cavo di alimentazione e rendetela inservibile.
- 73/23 e 90/683 (relative alla Bassa Tensione);
- 89/336
- 90/396 (relativa alla Apparecchiature a Gas)
- 93/68 (relativa alle Norme Generali)
e successive modificazioni.
COSTRUTTORE:
ELECTROLUX ZANUSSI S.p.A. Viale Bologna 298 47100 FORLI (Italia)
Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identifica­zione figurano sulla copertina del libretto istru­zioni e sull'apparecchio.
Questa apparecchiatura è conforme alle seguenti Direttive CEE:
(relativa alla Compatibilità Elettromagnetica);
DISPOSITIVO DI PROTEZIONE PER LA PORTA DEL FORNO ELETTRICO (n.c. 35791)
Le nostre apparecchiature sono conformi agli standard europei di sicurezza. Tuttavia, per garantire una maggiore protezione, ed evitare che i bambini possano esporsi al calore durante l'uso dell'apparecchiatura, è possibile applicare uno speciale dispositivo isolante in corrispondenza della porta del forno. Questo dispositivo può essere acquistato presso i nostri Centri di Assistenza, specificandone il codice (35791), e il numero di prodotto (Prod. No.) riportato sull'etichetta di identificazione dell'apparecchiatura.
3
Come comportarsi al primo utilizzo
Rimuovete tutti i materiali d'imballo dalla Vostra nuova cucina, comprese le etichette pubblicitarie e le eventuali pellicole protettive.
Tutti i materiali utilizzati sono compatibili con lam­biente e riciclabili. Vi preghiamo di dare il Vostro contributo alla conservazione dellambiente, uti­lizzando gli appositi canali di raccolta differenzia­ta.
L'apparecchiatura viene fornita con questi accessori:
- griglie smaltate per il piano di cottura;
- griglie (una o due, a seconda del modello) in acciaio per il forno;
- leccarda (vassoio in metallo smaltato con i bordi rialzati);
- uno spiedo per le cotture al girarrosto (solo nei modelli con forno a gas)
- uno schermo di protezione per il pannello comandi (solo nei modelli con forno a gas)
Lavate questi accessori prima di usarli per la prima volta.
Quando si usa il forno per la prima volta
Al primo utilizzo dell'apparecchiatura è consigliabile ri­scaldare il forno a vuoto per eliminare eventuali cattivi odori causati dall'isolamento termico a dai residui della fabbricazione.
1. Alzate il coperchio della cucina (se presente);
2. Accendete il forno (secondo le istruzioni relative al Vostro modello), regolate la temperatura al massimo e fatelo riscaldare a vuoto per circa 45 minuti;
3. Arieggiate lambiente durante tutta loperazione.
Al termine, fate raffreddare il forno e pulitelo con un panno morbido, acqua calda e detergente delicato.
Per aprire la porta del forno, impugnate sem­pre la maniglia nella sua parte centrale.
4
Il piano di cottura
I fornelli a gas
Sulle manopole dei fornelli a gas sono presenti i seguenti simboli:
l nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
Accensione dei fornelli
F
Per ottenere più facilmente la fiamma, ac­cendete il fornello prima di mettere un reci­piente sulla griglia.
Fig. 1
FO 0204
Accensione automatica a pulsante
Se la Vostra cucina è dotata di accensione automatica a pulsante:
1. Premete il pulsante identificato da un piccola scintilla.
2. Contemporaneamente, spingete a fondo la manopola corrispondente al fornello e ruotatela in senso antiorario fino al simbolo di "massima erogazione". La fiamma si accenderà automaticamante.
Accensione automatica integrata
Se la Vostra cucina è dotata di accensione automatica integrata:
1. Spingete a fondo la manopola corrispondente al for­nello e ruotatela in senso antiorario fino al simbolo di "massima erogazione". La fiamma si accenderà automaticamante.
2. Controllate che la fiamma sia regolare e ruotate la manopola fino ad ottenere l'intensità desiderata.
Modelli con termocoppia (fig. 1 - D):
Dopo aver acceso la fiamma, tenete premuta la mano­pola per circa 5 secondi; questo tempo è necessario per disattivare la valvola di sicurezza, che altrimenti fer­merebbe l'erogazione del gas.
A - Cappellotto B - Spartifiamma C - Generatore di scintille (a seconda dei
modelli)
D - Termocoppia (a seconda dei modelli)
Prima di togliere i recipienti dai fornelli, ab­bassate sempre la fiamma o spegnetela.
Per un corretto uso dei fornelli a gas
Per un minor consumo di gas ed un migliore rendimento, usate solamente recipienti a fondo piatto e di dimensioni adatte ai fornelli, come evidenziato nella seguente tabel­la.
Bruciatore diametro diametro
minimo massimo
Grande (rapido) 160 mm. 260 mm. Medio (semirapido) 120 mm. 260 mm. Piccolo (Ausiliario) 80 mm. 160 mm. Centrale (ultra-rapido) 160 mm. 260 mm.
Se dopo alcuni tentativi la fiamma non si accende, controllate che il "cappellotto" (indicato nella figura 1 con la lettera A) e lo "spartifiamma" (lettera B) siano nella corretta posizione. Per spegnere la fiamma, ruotate la manopola in senso orario fino al simbolo l.
Prima di togliere i recipienti dai fornelli, abbassate sempre la fiamma o spegnetela.
Accensione manuale
(nel caso di mancanza di corrente elettrica)
1. Avvicinate una fiamma al fornello.
2. Spingete a fondo la manopola corrispondente al for­nello e ruotatela in senso antiorario fino al simbolo di "massima erogazione".
L'utilizzo di recipienti con fondo spesso Vi consentirà di ottenere una distribuzione uniforme del calore. Se desiderate usare pentole o casseruola con fondo sottile, Vi consigliamo di mescolare o girare spesso le pietanze.
Appena un liquido inizia a bollire, abbassate la fiamma quanto basta per mantenere l'ebollizione.
Durante le cottura in cui vengono impiegati grassi od olii, sorvegliate attentamente le Vostre pietanze, perché queste sostanze, portate ad alte temperature, possono incen­diarsi.
5
Il coperchio della cucina
0
51
0
3
54
Il cassetto scaldavivande
Alcuni modelli sono dotati di un coperchio di cristallo. Allo scopo di ottenere un allineamento estetico con i
mobili da cucina, tutti gli altri modelli sono predisposti per l'inserimento di un coperchio, fornito su richiesta.
l La funzione del coperchio è di riparare il
piano di cottura dalla polvere, quando è chiuso, e di raccogliere gli schizzi di gras­so, quando è aperto. Evitate assolutamen­te di usarlo per qualsiasi altro scopo.
l Prima di aprire il coperchio, asciugatelo
da eventuali tracce di liquidi.
l Prima di chiudere il coperchio, pulitelo da
eventuali residui di cottura ed attendete che il piano di cottura sia raffreddato.
l ATTENZIONE! Il coperchio in vetro può
scheggiarsi, se viene eccessivamente ri­scaldato. AccertateVi che tutti i fornelli siano spenti prima di chiuderlo.
(disponibile su richiesta)
Su tutte le cucine è possibile aggiungere un cassetto scaldavivande, fornito su richiesta.
l L'installazione ed il montaggio del
cassetto devono essere eseguiti da personale qualificato. Le relative istruzioni sono fornite nella confezione del cassetto.
l Evitate assolutamente di usare il
cassetto scaldavivande come spazio per riporre oggetti. In particolare, evitate di riporvi materiale infiammabile e bombole spray o aerosol.
l Usate sempre recipienti resistenti al
calore.
l Per aprire e chiudere il cassetto
scaldavivande, oppure per introdurre o togliere dei recipienti, usate sempre guanti da cucina o presine.
Il contaminuti
Potete usare il contaminuti (Fig. 2 e 3) per ottenere un segnale acustico alla fine del periodo di tempo neces­sario per una cottura.
Per selezionare il periodo di tempo che desiderate, fate compiere alla manopola un giro completo, quindi ruotatela in senso contrario fino al tempo da Voi prescelto.
Il segnale acustico del contaminuti NON interrompe la cottura.
Fig. 2
FO 2326
51
0
0
54
3
Fig. 3
6
FO 2327
Il forno a gas
Accensione del forno a gas
F
Accensione automatica
Se la Vostra cucina è dotata di accensione automatica del forno:
1. Aprite la porta del forno;
Modelli con accensione integrata:
2. Premete e ruotate in senso antiorario la manopola del forno (fig. 4) sino alla posizione di massima tem­peratura. La fiamma si accenderà automaticamente.
Modelli con accensione a pulsante:
3. Premete e ruotate in senso antiorario la manopola del forno (fig. 4) sino alla posizione di massima temperatura. Contemporaneamente, premete il pulsante identificato da un piccola scintilla. La fiamma si accenderà automaticamente.
Ad accensione avvenuta tenete la manopola forno premuta per 10-15 secondi circa: questo tempo è necessario per disattivare la valvola di sicurezza, che altrimenti fermerebbe l'erogazione del gas.
Ad accensione avvenuta regolate la fiamma secondo la necessità. Se al primo tentativo il forno non rimane acceso ripetete l'operazione dopo aver lasciato aperta la porta del forno per almeno 1 minuto.
Se la fiamma si spegne accidentalmente, riporta­te la manopola in posizione "spento" (simbolo "l") ed attendete almeno 1 minuto prima di ritentare l'accensione.
Fig. 4
Fig. 5
FO 2276
FO 2278
250
min
150
175
220
Accensione manuale
(nel caso di mancanza di corrente elettrica)
1. Aprite la porta del forno;
2. Rimuovete temporaneamente il fondo del forno, come descritto in Fig. 5;
3. Avvicinate una fiamma al bruciatore del forno, come descritto nella fig. 6;
4. Premete e ruotate in senso antiorario la manopola del forno (fig. 4) sino alla posizione di massima tem­peratura.
5. Ad accensione avvenuta tenete la manopola
forno premuta per 10-15 secondi circa.
6. Rimettete a posto correttamente il fondo del forno.
Il grill elettrico
Il forno a gas è dotato anche di un grill elettrico, che emette un intenso calore solo dall'alto. Per accendere il grill, ruotate la manopola del forno sul
simbolo o . La spia sul pannello comandi si ac­cenderà per segnalare il funzionamento del grill.
Durante l'uso del grill, è necessario montare l'apposito schermo protettivo fornito in dota­zione.
1. Aprite la porta del forno.
2. Inserite lo schermo protettivo sulla cornice superiore del forno, agganciandolo come descritto nella Fig. 7.
3. Lasciate la porta del forno semi-aperta.
Fig. 6
Fig. 7
Durante l'uso del forno a gas o del grill elet­trico, tenete sempre aperto il coperchio del­l'apparecchiatura (se presente) per evitare surriscaldamenti.
FO 2279
FO 2280
7
Cotture con il girarrosto
Le cucine con forno a gas sono provviste di girarrosto e di accessori per le cotture al girarrosto (Fig. 8):
- Uno spiedo
- Due forchettoni
- Un telaio porta-spiedo
- Una impugnatura rimovibile dello spiedo.
1. Inserite il telaio porta spiedo nella terza guida a par­tire dal basso, come descritto nella Fig. 9.
2. Inserite il primo forchettone nello spiedo, infilate la pietanza da cuocere e fermatela infilando il secondo forchettone; fissate i due forchettoni stringendo le apposite viti.
3. Inserite la punta dello spiedo nel foro del motore del girarrosto, ben visibile al centro della parete poste­riore del forno.
4. Appoggiate la parte anteriore dello spiedo sul telaio porta spiedo.
5. Svitate l'impugnatura.
6. Posizionate lo schermo protettivo fornito in do-
tazione come descritto nella figura 10.
7. Lasciate la porta del forno semi-aperta.
8. Accendete il grill elettrico ruotando la manopola del
forno sul simbolo o .
9. Avviate il girarrosto premendo il pulsante contraddi-
stinto dal simbolo o .
Fig. 8
Fig. 9
b
c
a
a) Impugnatura dello spiedo b) Spiedo c) Forchettoni d) Supporto spiedo
FO 0329
d
4
3
2
1
Attenzione. Il motore del girarrosto può essere acceso solo se la manopola del forno è stata
ruotata sul simbolo o .
Al termine della cottura:
1. Ruotate la manopola del forno sulla posizione "Spen­to"
2. Fermate il girarrosto premendo il pulsante col sim-
bolo o .
3. Indossate dei guanti da cucina o utilizzate delle pre­sine da forno per proteggerVi dalle scottature.
3. Riavvitate l'impugnatura dello spiedo.
4. Togliete lo spiedo dal forno e rimuovete il telaio por­ta-spiedo.
Tasto di accensione luce forno
Consente di accendere la luce all'interno del forno.
Fig. 10
FO 2280
8
Il forno elettrico multifunzione
La manopola del selettore
Il forno elettrico multifunzione Vi consente di scegliere il tipo di cottura più adatto alle Vostre pietanze. Per impostare la funzione di cottura desiderata, usate la manopola del selettore (Fig. 11 e Fig. 12). I simboli sulla manopola del selettore indicano le diver­se funzioni disponibili.
0 il forno è spento
- Cottura tradizionale
- Cottura con grill
- Calore solo dal basso
- Cottura con forno ventilato
Fig. 11
FO 2275
0
Scongelamento
La manopola del termostato
Dopo aver scelto la funzione di cottura, regolate la tem­peratura del forno ruotando la manopola del termostato (Fig. 13) sul livello desiderato. Potete regolare la tempe­ratura da un minimo di 50 gradi ad un massimo di circa 250 (posizione "max").
Cottura tradizionale -
Il calore proviene sia dallalto che dal basso, e la pietanza viene cucinata in modo uniforme.
Cottura al grill ­Durante l'uso del grill, il forno emette un intenso calore
solo dall'alto.
Calore dal basso -
Il forno emette calore solo dal basso.
Cottura con forno ventilato -
In questo tipo di cottura, l'aria calda all'interno del forno viene fatta circolare da un ventilatore. Potrete così cuoce­re più pietanze contemporaneamente, sistemandole su diversi ripiani.
Scongelamento
Ruotando il selettore sul simbolo e regolando il
termostato sullo zero, (simbolo l), il ventilatore farà circolare all'interno del forno aria fredda, favorendo il rapido scongelamento dei cibi congelati.
Tutte le cotture devono essere eseguite a porta chiusa.
0
Fig. 12
Fig. 13
FO 2274
FO 1098
0
5
0
0
1
2
0
5
1
0
0
Spia di funzionamento
Segnala che una funzione di cottura è stata selezionata e che il forno sta funzionando.
Spia del termostato
Durante la cottura, la spia del termostato accenderà e si spegnerà periodicamente. Questo è dovuto all'azione del termostato del forno, che consente di mantenere costan­te la temperatura.
Durante l'uso del forno elettrico, tenete sem­pre aperto il coperchio dell'apparecchiatura (se presente) per evitare surriscaldamenti.
9
Consigli sull'uso del forno
Per la cottura di carni e pesce
Le carni possono essere sistemate in recipienti adatti alla cottura in forno, oppure direttamente sulla griglia.
In questo secondo caso, versate SEMPRE un po dacqua nella leccarda ed inseritela nelle guide sotto la griglia.
La leccarda raccoglierà i grassi che si sciolgono durante la cottura e lacqua eviterà che i grassi brucino, formando cattivi odori o fumo. Le carni bianche, i volatili ed il pesce richiedono in genere una cottura a media temperatura (tra 150 e 175 gradi), mentre la cottura al sangue di carni rosse richiede temperature fra 200 e 250 gradi per tempi brevi.
Per la cottura di dolci
I dolci hanno bisogno di una temperatura moderata, da 150 a 200 gradi. Prima di iniziare la cottura di un dolce, fate sempre riscaldare il forno per almeno 10 minuti, ed una volta iniziata la cottura, tenete sempre chiusa la porta del forno.
Cottura ventilata: Se desiderate cuocere due pie­tanze allo stesso tempo (vedi tabelle di cottura), Vi consigliamo di utilizzare la prima e la terza guida dal basso (come indicato nella fig.14). Se invece usate il forno per una sola cottura, scegliete le guide più basse, in modo da ottenere migliori risultati.
Come scegliere il recipiente adatto
A) I recipienti in alluminio, in terracotta o in pirex riduco-
no la brunitura sotto le Vostre pietanze. Per questo sono consigliabili per la cottura di dolci lievitati o di arrosti.
B) I recipienti in ghisa smaltata, in porcellana resisten-
te al calore, oppure i recipienti con superficie antiaderente e colorati all'esterno, aumentano la brunitura sotto le Vostre pietanze, e sono perciò consigliabili per la cottura di pizze, di crostate, e in genere di tutti quei piatti che devono richiedono una doratura uniforme sia sopra che sotto.
Se notate che ... allora potete ...
il fondo della pietanza scegliere un recipiente
é troppo chiaro o poco del tipo B
cotto e la superficie oppure
é troppo scura spostare il livello
del recipiente verso il
basso
il fondo della pietanza scegliere un recipiente
é troppo cotto o del tipo A
troppo scuro e la oppure
superficie é troppo chiara spostare il livello
del recipiente verso
l'alto
Per la cottura al grill
Se desiderate cuocere carne o pesce al grill, ungeteli leggermente e collocateli sulla griglia. Nella cottura al grill il calore proviene solo dallalto, perciò la griglia va inserita nelle guide superiori o inferiori in base allo spessore della carne o del pesce. Anche in questo caso, ricordate SEMPRE di inserire la leccarda nelle
guide più basse, dopo avervi versato circa due bicchieri dacqua.
Accessori del forno
L'apparecchiatura viene fornita con i seguenti accessori per il forno:
- griglie (una o due, a seconda del modello) in acciaio per il forno;
- una leccarda (vassoio in metallo smaltato con i bordi rialzati).
La griglia e la leccarda descritte in fig. 15 vanno posizio­nate all'interno del forno su livelli separati.
Fig. 14
4 3 2 1
FO 0019
griglia
leccarda
10
Fig. 15
Tabelle di cottura
Forno a gas
Livello
PESO
IN
GR.
1000 Pane bianco 2 175 45 ~ 60 1 filone
500 Pane di segala 2 175 30 ~ 45 in cassetta 500 Panini 3 175 20 ~ 35 8 panini
1000 Arrosto manzo 2 175 50 ~ 70 Cotto su griglia 1200 Arrosto maiale 2 175 100 ~ 130 Cotto su griglia 1000 Arrosto vitello 2 175 90 ~ 120 Cotto su griglia 1500 1200 Agnello 2 175 110 ~ 130 Coscia 1000 Pollo 2 175 60 ~ 80 Intero 4000 Tacchino 2 175 210 ~ 240 Intero 1500 Anatra 2 160 120 ~ 150 Intera 3000 Oca 1 160 150 ~ 200 Intera 1200 Coniglio 2 175 60 ~ 80 A pezzi
1000 Intero 2 175 40 ~ 60 2 pesci
800 Filetti 2 175 30 ~ 40 4 filetti
ALIMENTI
DOLCI
Con impasto sbattuto Con impasto lievitato Pasta frolla, fondo torta 2 175 20 ~ 30 in stampo Torta di ricotta 2 150 60 ~ 80 in stampo Torta di mele 2 175 40 ~ 60 in stampo Strudel 2 150 60 ~ 80 Crostate 2 175 45 ~ 60 in stampo Piccoli dolci 2 180 15 ~ 25 Biscotti 3 160 10 ~ 20 Meringhe 3 100 120 ~ 150
PANE e PIZZA
Pizza 2 190 20 ~ 35 su leccarda
SFORMATI
Di pasta asciutta 2 175 40 ~ 50 Di verdura 2 175 45 ~ 60 Quiches 2 175 35 ~ 45 Lasagne 2 175 45 ~ 60
CARNE
Roast beef all'inglese
PESCI
4 3 2 1
2 175 45 ~ 60 in stampo 3 175 20 ~ 35 in stampo
2 200 50 ~ 70 Cotto su griglia
temperatura
°C
Durata
di cottura
minuti
NOTE
Cotture al grill
Alimento Quantità Livello dal basso Tempo in
in kg (posizione griglia) Minuti
Pollo 1-1,5 3 30 per lato Toast 0,5 4 5 per lato Salsicce 0,5 4 10 per lato Braciole 0,5 4 8 per lato Pesce 0,5 4 8 per lato Cotture al girarrosto Pollame 1 3 70 - 90 Arrosti 0,8 3 80 - 90
11
Forno elettrico multifunzione
PESO
IN
GR.
ALIMENTI
Cottura tradizionale
-
4
Livello
3 2 1
tempe­ratura
Cottura ventilata -
Livello
°C
4 3 2 1
tempe­ratura
°C
Durata
di cottura
minuti
NOTE
DOLCI
Con impasto sbattuto Con impasto lievitato Pasta frolla, fondo torta
2 180 2 (1e3)* 160 45 ~ 60 2 180 2 (1e3)* 160 20 ~ 35
2 180 2 (1e3)* 160 20 ~ 30 Torta di ricotta 1 175 2 150 60 ~ 80 Torta di mele 1 180 2 (1e3)* 160 40 ~ 60 Strudel 2 175 2 (1e3)* 150 60 ~ 80 Crostate 2 180 2 (1e3)* 160 45 ~ 60 Piccoli dolci 2 180 2 (1e3)* 160 15 ~ 25 Biscotti 2 180 2 (1e3)* 160 10 ~ 20 Meringhe 2 100 2 (1e3)* 100 90 ~ 120
PANE e PIZZA
1000 Pane bianco 1 200 2 175 45 ~ 60 1 filone
500 Pane di segala 2 200 2 175 30 ~ 45 in cassetta 500 Panini 2 200 2 (1e3)* 175 20 ~ 35 8 panini 250 Pizza 1 220 2 (1e3)* 200 20 ~ 35 su leccarda
SFORMATI
Di pasta asciutta 2 200 2 (1e3)* 175 40 ~ 50 Di verdura 2 200 2 (1e3)* 175 45 ~ 60 Quiches 2 200 2 (1e3)* 175 35 ~ 45 Lasagne 2 200 2 175 45 ~ 60
CARNE
1000 Arrosto manzo 2 200 2 175 50 ~ 70 Cotto su griglia 1200 Arrosto maiale 2 200 2 175 100 ~ 130 Cotto su griglia 1000 Arrosto vitello 2 200 2 175 90 ~ 120 Cotto su griglia 1500
Roast beef all'inglese
2 220 2 200 50 ~ 70 Cotto su griglia
1200 Agnello 2 200 2 175 110 ~ 130 Coscia 1000 Pollo 2 200 2 175 60 ~ 80 Intero 4000 Tacchino 2 200 2 175 210 ~ 240 Intero 1500 Anatra 2 175 2 160 120 ~ 150 Intera 3000 Oca 2 175 2 160 150 ~ 200 Intera 1200 Coniglio 2 200 2 175 60 ~ 80 A pezzi
PESCI
1000 Intero 2 200 2 (1e3)* 175 40 ~ 60 2 pesci
800 Filetti 2 200 2 (1e3)* 175 30 ~ 40 4 filetti
NOTE:
I tempi di cottura indicati non comprendono il preriscaldamento. Vi consigliamo, in particolare per i dolci, la pizza ed il pane, di riscaldare il forno per circa 10 minuti prima di iniziare la cottura.
(*) Nel caso di cotture a convezione su più ripiani, è preferibile usare i livelli indicati tra parentesi.
Durata
cottura minuti
Lato
Sup.
Lato
Inf.
ALIMENTI
Braciole
Quantità
Numero
Pezzi
Grammi
Cottura al grill -
4
Livello
3 2 1
tempe­ratura
°C
4 600 4 max 12 8 Salsicce 8 500 4 max 10 6 Petto pollo 4 400 4 max 13 10 Pesce, filetti 4 400 4 max 8 6 Toast farciti 4 4 max 8
12
Pulizia e manutenzione
Prima di qualsiasi intervento di manutenzione o di pulizia, verificate che lapparecchiatura sia disinserita dalla rete elettrica.
Il piano di cottura
Lavate le griglie smaltate con acqua e detersivo per sto­viglie. Potete lavarle anche nella lavastoviglie. Togliete i cappellotti e gli spartifiamma e lavateli accura­tamente con acqua calda e detersivo per stoviglie. Asciu­gateli bene prima di rimetterli a posto e controllate che siano collocati nella corretta posizione. Rimuovete prima possibile tutte le tracce di salsa, sugo, zucchero bruciato, usando uno strofinaccio umido, per­ché i condimenti e le sostanze zuccherine possono far perdere brillantezza allo smalto. Non utilizzate pagliette o coltelli per togliere le incrostazioni. Evitate sempre l'uso di prodotti abrasivi. La funzione di accensione automatica dei fornelli è assi­curata dalla presenza di una "candeletta" in ceramica ed un elettrodo in metallo (vedi Fig. 1 - lettera C). Procede­te periodicamente ad una accurata pulizia di queste parti del piano. Inoltre, per evitare difficoltà di accensione, controllate che i fori della corona spartifiamma non siano otturati.
Pulizia della porta forno
Per una più completa pulizia della porta del forno è con­sigliabile smontarla dalla cucina.
1. Aprite completamente la porta;
2. Ruotate le levette delle due cerniere (Fig. 16);
3. Socchiudete la porta fino ad un angolo di ~ 30°,
4. Sollevare la porta ed estraetela dalla sua sede. Dopo la pulizia, rimontate la porta seguendo queste istruzioni in ordine inverso.
Il forno
Per la pulizia giornaliera utilizzate acqua calda e deter­sivo delicato o uno dei tanti prodotti esistenti in commer­cio. Non utilizzate pagliette o coltelli per togliere le incrostazioni. Evitate sempre l'uso di prodotti abrasivi. Se utilizzate prodotti spray, non dirigete lo spruzzo sul­le parti in acciaio inossidabile, perché potreste danneg­giarle. Pulire gli accessori del forno (griglia, leccarda, ecc.) con acqua calda e detersivo. Pulite la porta forno solo con acqua calda, evitate luso di panni ruvidi o sostanze abrasive.
Evitate di usare fogli di alluminio per coprire le pareti o il fondo del forno allo scopo di raccogliere gli spruzzi di grasso. Questo comportamento può causare un ac­cumulo di calore e quindi danneggiare lo smalto.
Fig. 16
FO 2282
Sostituzione della lampada del forno
1. Disinserite lapparecchiatura dalla rete elettrica.
2. Svitate la protezione in vetro della lampada (Fig. 17)
3. Svitate la lampada bruciata e sostituitela con una
nuova lampada adatta per alte temperature (300°C) con queste caratteristiche: tensione 230 V (50Hz), potenza 15W, attacco E14.
4. Rimontate la protezione in vetro e allacciate l'appa­recchiatura alla rete elettrica.
Fig. 17
FO 0287
13
Pulizia del coperchio
(dove presente)
Per una migliore pulizia, tutti i coperchi delle apparec­chiature sono estraibili. Sollevate il coperchio come in­dicato nella Fig. 18.
Il coperchio in cristallo può essere regolato per chiuder­si con maggior o minore dolcezza, secondo le esigen­ze. Per la regolazione, usate un cacciavite a croce per avvitare od allentare la vite di regolazione indicata nella Fig. 19. Pulite il coperchio di cristallo solo con acqua calda. Controllate che sia perfettamente asciutto prima di ri­montarlo.
Fig. 18
FO 2200
Controlli periodici
Fate controllare periodicamente lo stato di con­servazione del tubo flessibile di collegamento gas e fatelo sostituire da personale qualificato appena presenta qualche anomalia. Vi consigliamo di sostituirlo una volta all'anno. Fate lubrificare periodicamente i rubinetti di regolazione del gas da personale qualificato. Se notate anomalie nel funzionamento è opportu­no far controllare la cucina da personale qualifica­to.
Fig. 19
FO 0064
14
Come comportarsi se qualcosa non funziona
Alcuni inconvenienti di funzionamento possono dipendere da semplici operazioni di manutenzione o da dimenticanze e possono essere facilmente risolti senza l'intervento dell'Assistenza Tecnica. Portate a termine i seguenti controlli prima di rivolgerVi ad un centro di Assistenza autorizzato.
Problema
La fiamma non è regolare o tende a spegnersi.
Si avverte odore di gas nella stanza
Soluzione
Controllate che:  i fori degli spartifiamma dei bruciatori non siano
ostruiti;
 il regolatore di pressione sia funzionante;  nel caso di gas proveniente da una bombola, che
la stessa contenga ancora del gas;
 il rubinetto della bombola sia completamente aper-
to.
Controllate che:  un rubinetto non sia rimasto aperto;  il tubo di alimentazione del gas sia ben posiziona-
to e in buono stato; ricordatevi di sostituirlo alme­no una volta allanno.
Evitate assolutamente di cercare fughe di gas con un fiammifero! Se avete dubbi, chiudete il rubinetto generale del gas e rivolgeteVi ad un centro di Assistenza autorizzato.
Il forno non scalda
I tempi di cottura sono troppo lunghi
Il forno emette fumo
La luce del forno non funziona
 AssicurateVi che la manopola del forno sia in po-
sizione di funzionamento.
 Controllate che la temperatura impostata sia quel-
la più adatta allalimento da cuocere.
 Vi consigliamo di pulirlo dopo ogni uso. Durante la
cottura della carne si formano degli spruzzi di gras­so che, possono causare fumo ed cattivo odore alla cottura successiva, se non vengono immediata­mente puliti.
 La lampada del forno può essere bruciata. Per la
sua sostituzione seguite le indicazioni fornite in questo libretto.
15
Assistenza tecnica e ricambi
Se le verifiche suggerite nel capitolo precedente non sono utili alla risoluzione del problema, rivolgetevi al più vicino centro di Assistenza Tecnica autorizzato, indican­do il tipo di difetto, il modello di apparecchiatura (Mod.), il numero di prodotto (Prod. n°) e il numero di fabbrica- zione (Ser. No.) che trovate stampati sulla targhetta di identificazione del forno. La targhetta è collocata sulla parte esterna del forno ed è visibile, aprendo la porta, nella posizione evidenziata nella figura 20.
Mod.
PROD. NO.
SER. NO.
I ricambi originali, certifica­ti dal costruttore del pro­dotto, e contraddistinti da questo marchio si trovano solo presso i nostri Centri di Assistenza Tecnica e Negozi di Ricambi Autoriz­zati.
Garanzia
La Sua nuova apparecchiatura è coperta da garan­zia. Le condizioni di garanzia sono riportate per este-
so nei documenti che trovate all'interno dell'apparec­chiatura.
Fig. 20
MOD. PROD. NO.
TYPE SER. NO.
Conservi con cura, insieme ai documenti di garanzia, la ricevuta o lo scontrino fiscale, oppure ancora la bolla di accompagnamento, che servono a docu­mentare l'acquisto della Sua apparecchiatura e la data in cui è avvenuto.
In caso di intervento del Servizio di Assistenza, esi­bite questi documenti al personale incaricato. Sen­za il rispetto di questa procedura, il Servizio di Assi­stenza sarà costretto ad addebitare qualsiasi even­tuale riparazione.
Il Servizio di Assistenza Tecnica Zanussi, attraver- so i suoi numerosi Centri autorizzati, presta in Italia assistenza alle più prestigiose marche di elettrodo­mestici. In caso di necessità, potrà cercare il Centro più vicino consultando i documenti di garanzia oppure le Pagine Gialle nella rubrica Elettrodomestici/Ripa­razione, alla voce «ZANUSSI SERVIZIO TECNICO»
16
Caratteristiche tecniche
Dimensioni delle apparecchiature
Altezza 850 Larghezza 700 Profondità 600
Apparecchio di classe 1 e classe 2 - sottoclasse 1
Taratura Gas naturale G 20 - 20mbar Categoria II2H3+
Potenza elementi riscaldanti ­Forno elettrico:
Elemento riscaldante superiore 800 W Elemento riscaldante inferiore 1000 W Elementi riscaldanti superiori-inferiori 1800 W Elemento riscaldante Grill 1750 W Lampada forno 15 W Ventilatore forno 25 W
Potenza elementi riscaldanti ­Forno gas:
Elemento riscaldante Grill 1750 W Lampada forno 15 W Motore girarrosto 4 W
Potenza massima: riportata sulla targhetta matricola, accessibile aprendo la porta del forno
Caratteristiche dei bruciatori
TIPO TIPO MARCATURA PORTATA PORTATA PORTATA PRESSIONE
DI GAS BRUCIATORE UGELLI TERMICA TERMICA NOMINALE IN NOMINALE
Rap. Doppia Corona 136 3,5 1,2 0,333 -
GAS
NATURALE
(Metano)
Rapido (grande) 119 3,0 0,65 0,286 -
Semirapido (medio) 96 2,0 0,45 0,190 -
Ausiliario (piccolo) 7 0 1,0 0,33 0,095 - 20
Forno 110 2,8 1,0 0,266 -
1/100 mm NOMINALE kW RIDOTTA kW m bar
3
m
/h g/h
GAS
LIQUIDO
(But./Prop.)
Rap. Doppia Corona 93 3,5 1,2 - 255
Rapido (grande) 86 2,8 0,65 - 204
Semirapido (medio) 71 2,0 0,45 - 145
Ausiliario (piccolo) 5 0 1,0 0,33 - 73 28-30/37
Forno 79 2,6 1,0 - 188
AVVERTENZA Qualora la pressione del gas impiegato sia diver­sa (o variabile) da quella prevista è necessario in­stallare sulla tubazione di ingresso, un appropria­to regolatore di pressione. Nell'eventuale utilizzo di regolatori di pressione per GPL, questi devono essere conformi alle norme UNI-CIG 7432.
Diametri del by-pass
Bruciatore Ø By-pass
del rubinetto in centesimi
Ausiliario 28 Semirapido 32 Rapido 40 Rapido Doppia Corona 56 Forno 52
17
Istruzioni per l'installatore
ELETTROVENTILATORE
ENTRATA ARIA SEZIONE MIN. 200 cm
2
PIU' LA SEZIONE AGGIUNTIVA CORRISPONDENTE ALLA PORTATA DELL'ELETTRO- VENTILATORE
ENTRATA ARIA SEZIONE MIN. 200 cm
2
Le seguenti istruzioni relative all'installazio­ne ed alla regolazione devono essere ese­guite da personale qualificato.
L'apparecchio deve essere installato in modo corretto in conformità con le norme e le leggi in vigore.
Qualsiasi intervento deve essere effettuato con l'apparecchiatura disinserita elettrica­mente.
La società costruttrice declina ogni respon­sabilità per eventuali danni derivanti da una installazione non conforme alle norme vi­genti.
Locale di installazione
Attenzione - Questo apparecchio può essere installato e funzionare solo in locali perma­nentemente ventilati secondo le norme in vi­gore.
Per il buon funzionamento dell'apparecchio a gas è indi­spensabile che nel locale possa affluire, in modo natu­rale, l'aria necessaria alla combustione del gas. (L'installatore deve seguire le norme UNI-CIG 7129 e
7131). L'afflusso di aria nel locale deve avvenire direttamente attraverso aperture praticate su pareti esterne (Fig. 21). Queste aperture devono avere una sezione libera di pas­saggio di almeno 100 cm2 per le apparecchiature non dotate di termocoppia o 200 cm2 per le apparecchiature dotate di termocoppia (possono essere realizzate una o più aperture). Queste aperture (o apertura) devono essere costruite in modo da non venire ostruite sia dall'interno che dall'ester­no e preferibilmente posizionate vicino al pavimento al lato opposto all'evacuazione dei prodotti della combu­stione. Nel caso queste aperture non siano fattibili nel locale dove è installata l'apparecchiatura, l'aria necessaria può provenire da un locale adiacente, purché questo locale non sia una camera da letto o ambiente pericoloso, e che sia ventilato come richiesto dalle norme UNI-CIG
7129.
Fig. 21
ENTRATA ARIA SEZIONE MIN. 200 cm
FO 0159
FO 0161
ENTRATA ARIA SEZIONE MIN.
2
100 cm
2
ENTRATA ARIA SEZIONE MIN.
2
100 cm
FO 0160
CAPPA
ENTRATA ARIA
ENTRATA ARIA
SEZIONE MIN.
SEZIONE MIN.
2
2
200 cm
100 cm
Scarico dei prodotti della combustione
Gli apparecchi di cottura a gas devono scaricare i pro­dotti della combustione attraverso cappe collegate diret­tamente a canne fumarie o direttamente all'esterno (Fig.
22). In caso non sia possibile installare la cappa è ne­cessario l'impiego di un elettroventilatore applicato alla parete esterna o alla finestra dell'ambiente purché esi­stano nel locale le aperture per l'entrata di aria (UNI-CIG
7129) (Fig. 22). Questo elettroventilatore deve avere una portata tale da garantire, per un ambiente cucina un ricambio orario d'aria di 3-5 volte il suo volume.
18
Fig. 22
ENTRATA ARIA SEZIONE MIN. 100 cm2 PIÙ LA SEZIO­NE AGGIUNTIVA CORRISPONDENTE ALLA PORTATA DEL­L'ELETTRO-VENTILATO­RE
FO 0439
Posizionamento
L'apparecchiatura è di tipo X. Essa è stata progettata per essere accostata a mobili le cui pareti non superino in altezza il piano di lavoro (EN 60 335-2-6).
Montaggio dei piedini
Prima di installare la cucina, è necessario montare i pie­dini forniti in dotazione. Questi si trovano all'interno della cavità del forno o della base dell'imballo, a seconda dei modelli.
1. Rimuovete le griglie del piano di cottura, i cappellotti e gli spartifiamma dei bruciatori.
2. Inclinate lentamente la cucina all'indietro ed appog­giatela delicatamente sulla schiena (Fig. 23), facen­do attenzione a non danneggiare la parte posteriore.
3. Regolate l'altezza dei piedini; servitevi dell'indicatore di altezza che trovate sull'ultima pagina di queste istruzioni (Fig. 24). Appoggiate il piedino sulla pagi­na, facendo combaciare le due parti del piedino con quelle dell'indicatore, e svitate la parte inferiore del piedino fino ad ottenere l'altezza desiderata. Ripete­te l'operazione con gli altri tre piedini.
4. Avvitate a fondo i piedini alla cucina negli appositi fori indicati nella figura 23.
Fig. 23
Fig. 24
FO 2283
FO 2284
830
840
850
860
870
880
890
900
910
5. Rimettete la cucina in posizione verticale. Rimettete a posto gli spartifiamma e i cappellotti dei bruciatori e le griglie del piano di cottura.
6. Se necessario, aggiustate il livellamento della cuci­na regolando la parte inferiore dei piedini, finché il piano di cottura della cucina si trova in posizione per­fettamente orizzontale e l'apparecchiatura è ben sta­bile sui quattro piedi (Fig. 25).
Fig. 25
FO 2285
19
Montaggio dell'alzata
I modelli non forniti di coperchio vengono forniti con una alzata da montare sulla parte posteriore del piano. L'alzata si trova nel coperchio di polistirolo dell'imballo.
1. Dopo aver ripulito il piano da eventuali residui di pellicola o grasso, fissate la guarnizione di spugna (in dotazione nella busta delle istruzioni) nella parte posteriore del piano, evitando di chiudere le asole di ventilazione (Fig. 26).
2. Togliete l'alzata dalla scatola e rimuovete la pellicola protettiva.
3. Inserite l'alzata negli appositi incastri nella parte posteriore del piano di cottura (Fig. 27).
FO 2367
4. Fissate l'alzata con le apposite viti in dotazione (Fig. 28).
Fig. 27
Fig. 26
FO 2286
20
Fig. 28
FO 2287
Collegamento gas
Il collegamento gas deve essere eseguito in conformità con le norme UNI-CIG 7129 e 7131.
L'apparecchiatura esce dalla fabbrica collaudata e rego­lata per il tipo di gas indicato nella targhetta che si trova sul retro dell'apparecchiatura presso il tubo di collega­mento. AccertateVi che il tipo di gas con cui sarà ali­mentata la cucina sia lo stesso indicato nella targhetta. In caso contrario eseguite tutte le operazioni secondo le indicazioni riportate nel paragrafo "Adattamento ai diver­si tipi di gas".
Per il massimo rendimento e il minor consumo, assicurateVi che la pressione di alimentazione del gas rispetti i valori indicati nella tabella delle "Caratteristiche bruciatori".
Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione di ingresso un appropriato regolatore di pressione. L'uti­lizzo di regolatori di pressione per gas liquidi (G.P.L.) è consentito purché questi siano conformi alla norma UNI­CIG 7432.
La cucina è provvista di due raccordi di entrata del gas sul retro (vedi Fig. 29). L'apparecchiatura esce dalla fab­brica predisposta per l'allacciamento al raccordo di sini­stra (guardando l'apparecchiatura dal retro). Il raccordo di destra è sigillato con un tappo di sicurezza ed una guarnizione.
Allacciamento con tubo metallico rigido o flessibile
Per maggior sicurezza è consigliabile effettuare l'allac­ciamento allimpianto del gas con tubo metallico rigido o tubo flessibile in acciaio inox (UNI-CIG 9891), in modo da non provocare sollecitazioni di alcun genere all'appa­recchiatura. Il raccordo di entrata del gas nelle apparecchiature è Gc 1/2.
Quando la cucina viene installata secondo la clas­se 2 sottoclasse 1 (cioè incassata) impiegate per l'allacciamento gas solamente tubi metallici fles­sibili conformi alla norma UNI-CIG 9891.
21
Allacciamento con tubo flessibile non metallico
Quando l'allacciamento è facilmente ispezionabile lun­go tutto il percorso, è possibile usare un tubo flessibile conforme alla norma UNI-CIG 7140.
Poiché è necessario che il tubo non passi dietro la cuci­na, verificate quale dei due raccordi di entrata consente l'installazione più sicura. Qualora risultasse necessario effettuare l'allacciamento al raccordo di destra (guardan­do l'apparecchiatura dal retro):
1. Svitate il tappo di sicurezza dal raccordo di destra e rimuovete la guarnizione.
2. Posizionate la guarnizione sul raccordo di sinistra.
3. Stringete a fondo il tappo di sicurezza sul raccordo di sinistra.
Per l'uso con gas metano: montate il portagomma
tipo "A" indicato nella Figura 29.
Per l'uso con gas liquido GPL : montate il porta-
gomma tipo "B".
In ogni caso, inserite la guarnizione "C" tra il portagom­ma e il tubo di alimentazione. Il tubo flessibile deve essere fissato solidamente ai portagomma mediante fascette di sicurezza conformi alla norma UNI-CIG 7141.
Il tubo flessibile deve essere messo in opera nel rispetto delle seguenti condizioni:
- il tubo non deve raggiungere in nessun punto una tem­peratura maggiore di 30°C a quella ambiente; qualo­ra il tubo flessibile, per raggiungere il rubinetto, deb­ba passare dietro la cucina, deve essere disposto come da Fig. 30;
- il tubo non deve essere più lungo di 1500 mm;
- il tubo non deve presentare strozzature;
- il tubo non deve essere soggetto ad alcun sforzo di trazione o torsione;
- il tubo non deve venire a contatto con corpi taglienti o spigoli vivi;
- il tubo deve essere facilmente ispezionabile allo sco­po di poter controllare il suo stato di conservazione.
FO 2288
Fig. 29
SI'
Tubo flessibile in gomma (UNI 7140)
Cavo elettrico
SI'
Tubo
flessibile
in gomma
(UNI 7140)
La verifica dello stato di conservazione del tubo flessibi­le consiste nel controllare che:
- non appaiano screpolature, tagli, tracce di bruciatu­re sia alle estremità che lungo il percorso;
- il materiale non sia indurito ma mantenga la sua nor­male elasticità;
- le fascette di serraggio non siano arrugginite;
- non siano superati i termini di scadenza (5 anni).
Se si verifica una o più delle anomalie sopra indicate, il tubo non va mai riparato ma so­stituito.
Controllo della tenuta
Ad installazione ultimata, verificate sempre la perfetta tenuta di tutti i raccordi (compreso il rac­cordo di entrata non utilizzato) usando una solu­zione saponosa. Non utilizzate mai una fiam-
ma per questo controllo.
22
flessibile
in gomma
(UNI 7140)
FO 2289
Cavo elettrico
NO
Tubo
Cavo elettrico
Fig. 30
Adattamento a diversi tipi di gas
Sostituzione portagomma
Se l'apparecchiatura è già stata installata usando un tubo flessibile non metallico, il portagomma usato per l'allacciamento deve essere sostituto secondo le indica­zioni fornite nel paragrafo "Allacciamento con tubo fles­sibile non metallico" (Fig. 29).
Sostituzione degli ugelli
Bruciatori del piano di cottura
1. Rimuovete le griglie del piano di cottura.
2. Rimuovete i cappellotti e gli spartifiamma dai bru­ciatori.
3. Con una chiave a tubo da 7 svitate e togliete gli ugelli (Fig. 31) sostituendoli con quelli corrispon­denti al tipo di gas di funzionamento (vedi tabella "Caratteristiche dei bruciatori").
4. Rimontate le parti eseguendo allinverso le opera­zioni descritte.
I bruciatori del piano di cottura non necessitano di re­golazione d'aria primaria.
Bruciatore del forno
1. Rimuovete il fondo del forno (Fig. 32 - lett. "A") e scoprite il bruciatore del forno (Fig. 32 - lett. "B").
2. Svitate le viti di fissaggio che fissano il gruppo di accensione ed il bruciatore (Fig. 33 - lett. "C" e "D")
3. Rimuovete il bruciatore (Fig. 34)
3. Con una chiave a tubo da 7 svitate e togliete l'ugel­lo situato nel fondo del forno (Fig. 34 - lett. "E") e sostituitelo con quello corrispondente al tipo di gas di funzionamento (vedi tabella "Caratteristiche dei bruciatori").
5. Allentate la vite di fissaggio della ghiera di regola­zione dell'aria (Fig. 34 - lett. "F").
6. Capovolgete il bruciatore e regolate l'apertura del­l'aria (Fig. 35 - lett. "G"): 3 mm per l'uso con GPL o apertura massima per l'uso con gas metano. Quin­di stringete di nuovo la vite di fissaggio della ghiera.
4. Rimontate le parti eseguendo allinverso le opera­zioni descritte.
Fig. 31
Fig. 32
Fig. 33
FO 2278
C
a
B
FO 0392
A
D
b
FO 0529
Fig. 34
F
FO 0530
c
E
E
G
Fig. 35
FO 2172
23
Regolazione del minimo Bruciatori del piano di cottura
1. Accendete la fiamma del bruciatore.
2. Portate il rubinetto sulla posizione di minima fiamma.
3. Estraete la manopola.
4. Agite con un cacciavite a lama sottile sullo spillo by-pass posto lateralmente allasta del rubinetto o all'interno della stessa (vedi Fig. 36). Se operate una trasformazione da gas metano a gas Gpl, avvitate a fondo in senso orario lo spillo by-pass. Per passare dal gas Gpl al gas metano svitate di 1/4 di giro. In ogni caso il risultato dovrà essere una piccola fiamma omogenea e regolare su tutta la corona del bruciatore.
5. Verificate infine che, ruotando rapidamente il rubi­netto dalla posizione di massimo a quella di mini­mo, non si abbiano spegnimenti del bruciatore.
6. Rimontate le parti eseguendo allinverso le opera­zioni descritte.
Fig. 36
FO 0068
Bruciatore del forno
1. Accendete il bruciatore del forno e fatelo funzionare per circa 10 minuti sulla posizione di massima tem­peratura con la porta del forno chiusa.
2. Regolate la temperatura su 140 gradi circa.
3. Estraete tutte le manopole.
4. Smontate il frontalino.
5. Se il forno è dotato anche di grill elettrico, sarà necessario rimuovere la camma fissata sull'asta del termostato.
6. Agite con un cacciavite a lama sottile sullo spillo by-pass posto a destra dellasta del termostato (vedi Fig. 37). Se operate una trasformazione da gas metano a gas Gpl, avvitate a fondo in senso orario lo spillo by-pass. Per passare dal gas Gpl al gas metano svitate di 1/2 giro. In ogni caso il risultato dovrà essere una piccola fiamma omogenea e regolare su tutta la corona del bruciatore.
7. Verificate infine che, ruotando rapidamente il rubi­netto dalla posizione di massimo a quella di mini­mo, non si abbiano spegnimenti del bruciatore.
8. Rimontate le parti eseguendo allinverso le opera­zioni descritte.
Fig. 37
FO 1061
Sostituzione della targhetta di taratura
Terminate tutte le operazioni di adattamento dell'appa­recchiatura al nuovo tipo di gas, sostituite la targhetta taratura (posizionata vicino all'attacco per l'allacciamen­to gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta si trova nella busta dei documenti di garanzia.
24
Inserimento tra mobili componibili
La regolazione dell'altezza dei piedini consente un diver­so accostamento dell'apparecchiatura ai mobili da cuci­na.
Se la regolazione dei piedini porta l'altezza del piano
di cottura sotto il livello dei mobili adiacenti, sarà necessario installare la cucina come indicato nella Figura 38.
Se la regolazione dei piedini porta l'altezza del piano
di cottura allo stesso livello o ad un livello più alto ri­spetto ai mobili adiacenti, sarà possibile installare la cucina come indicato nella Figura 39.
Con questi tipi di installazione (cioè secondo la classe 2 sottoclasse 1) impiegate per l'allaccia­mento gas solamente tubi metallici flessibili con­formi alla norma UNI-CIG 9891.
Fig. 38
Le quote sono espresse in millimetri
650
100
500
100
Fig. 39
FO 2090
100
500
650
25
Collegamento elettrico
Il collegamento elettrico deve essere esegui­to in conformità con le norme e le disposizio­ni di legge in vigore.
L'apparecchiatura è predisposta per un funzionamento con una tensione di alimentazione di 230 V monofase.
Prima di effettuare lallacciamento accertateVi che:
- la valvola limitatrice e limpianto domestico possano sopportare il carico dellapparecchiatura (vedere targhetta matricola),
- limpianto di alimentazione sia munito di efficace col­legamento di terra secondo le norme e le disposizio­ni di legge in vigore,
- la presa o linterruttore omnipolare usati per lallac­ciamento siano facilmente raggiungibili con lappa­recchiatura installata.
Montate sul cavo di alimentazione di cui l'apparecchia­tura è dotata, una spina normalizzata adatta al carico indicato sulla targhetta matricola e collegatela ad una adeguata presa di sicurezza.
Desiderando un collegamento diretto alla rete è neces­sario interporre tra lapparecchiatura e la rete un inter­ruttore omnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore.
Il cavo di terra giallo/verde non deve essere interrotto dal­linterruttore.
Il cavo di fase di colore marrone (proveniente dal morsetto «L» della morsettiera cucina) deve sempre essere collegato alla fase della rete di alimentazione. In ogni caso il cavo di alimentazione deve essere posizio­nato in modo che in nessun punto raggiunga una tem­peratura superiore di 50°C a quella ambiente.
Nel caso di sostituzione del cavo di alimentazione usa­re cavi di tipo H05RR-F di sezione adatta al carico; è ne­cessario che il cavetto di terra giallo/verde sia più lungo di circa 2 cm dei cavetti di fase e neutro (Fig. 40).
Dopo lallacciamento provare gli elementi riscaldanti facendoli funzionare per circa 3 minuti.
La Casa costruttrice declina ogni responsabilità nel caso le norme antinfortunistiche non vengano ri­spettate.
Fig. 40
Fase
Terra
FO 0480
26
From the Electrolux Group. The worlds No.1 choice.
The Electrolux Group is the worlds largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines, vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more than 150 countries around the world.
830
Indicatore per la regolazione dei piedini
840 850 860
870 880
890
Seguite le istruzioni riportate su questo libretto.
Attenzione! L'installazione deve essere eseguita
solamente da personale qualificato
900 910
Altezza totale dell'apparecchiatura
35671-9304 05/02
830
840
850
860
870
880
890
900
910
GRAFICHE MDM - Forlì
Loading...
