Page 1
LAVATRICI
Libretto istruzioni
146 5494 00 - 07/03
RTE 200 EX - RTQ 990 E
Page 2
INDICE
A. PER L’UTENTE
AVVERTENZE ..............................................3
Utilizzo........................................................... 3
Precauzioni contro il gelo ..............................3
Eliminazione della lavabiancheria .................3
Protezione dell'ambiente ...............................3
DESCRIZIONE DELL'APPARECCHIO ........4
Cassetto detersivo .........................................4
Pannello comandi ..........................................4
COME EFFETTUARE UN LAVAGGIO? ......5
Carico della biancheria ..................................5
Dosaggio dei detersivi ...................................5
Scelta del programma desiderato ..................5
Scelta della velocità della centrifuga ..............5
Scelta dell'opzione desiderata .......................5
- Opzione "Partenza Ritardata" .....................5
- Opzione "Anti macchia" ...............................5
- Opzione "Breve" ..........................................5
- Opzione "Prelavaggio" ................................5
Avviamento del programma ...........................6
Intervento nel corso di un programma ...........6
Aggiunta di biancheria ...................................6
Modifica del programma in corso ..................6
Annullamento del programma .......................6
Fine del programma ......................................6
B. PER L’INSTALLATORE
AVVERTENZE ............................................13
CARATTERISTICHE TECNICHE ...............13

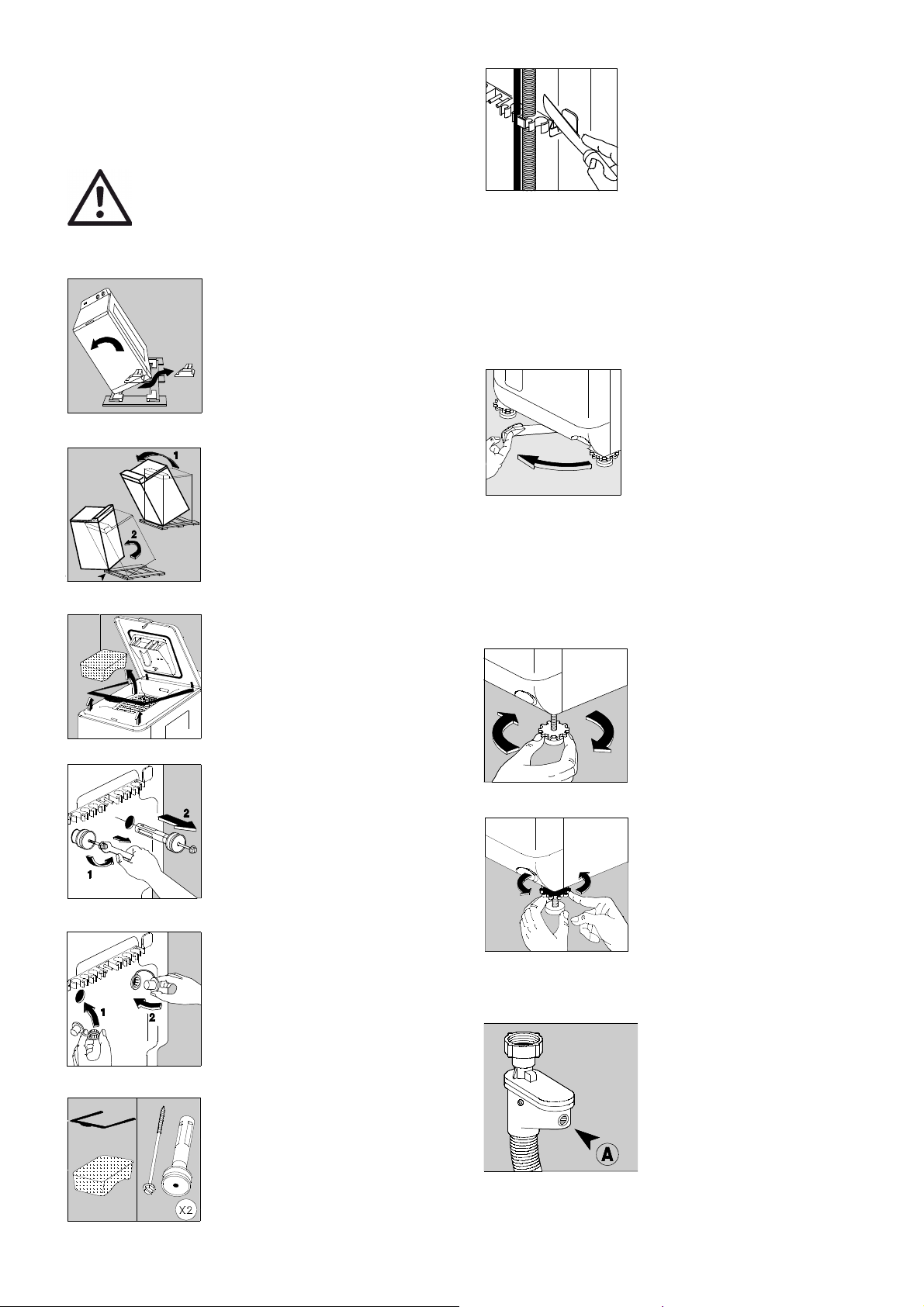

INSTALLAZIONE ........................................14
Dispositivi di sicurezza per il trasporto.........14
Collocazione ................................................14
Spostamento dell'apparecchio ....................14
Messa a livello .............................................14
Alimentazione dell’acqua .............................14

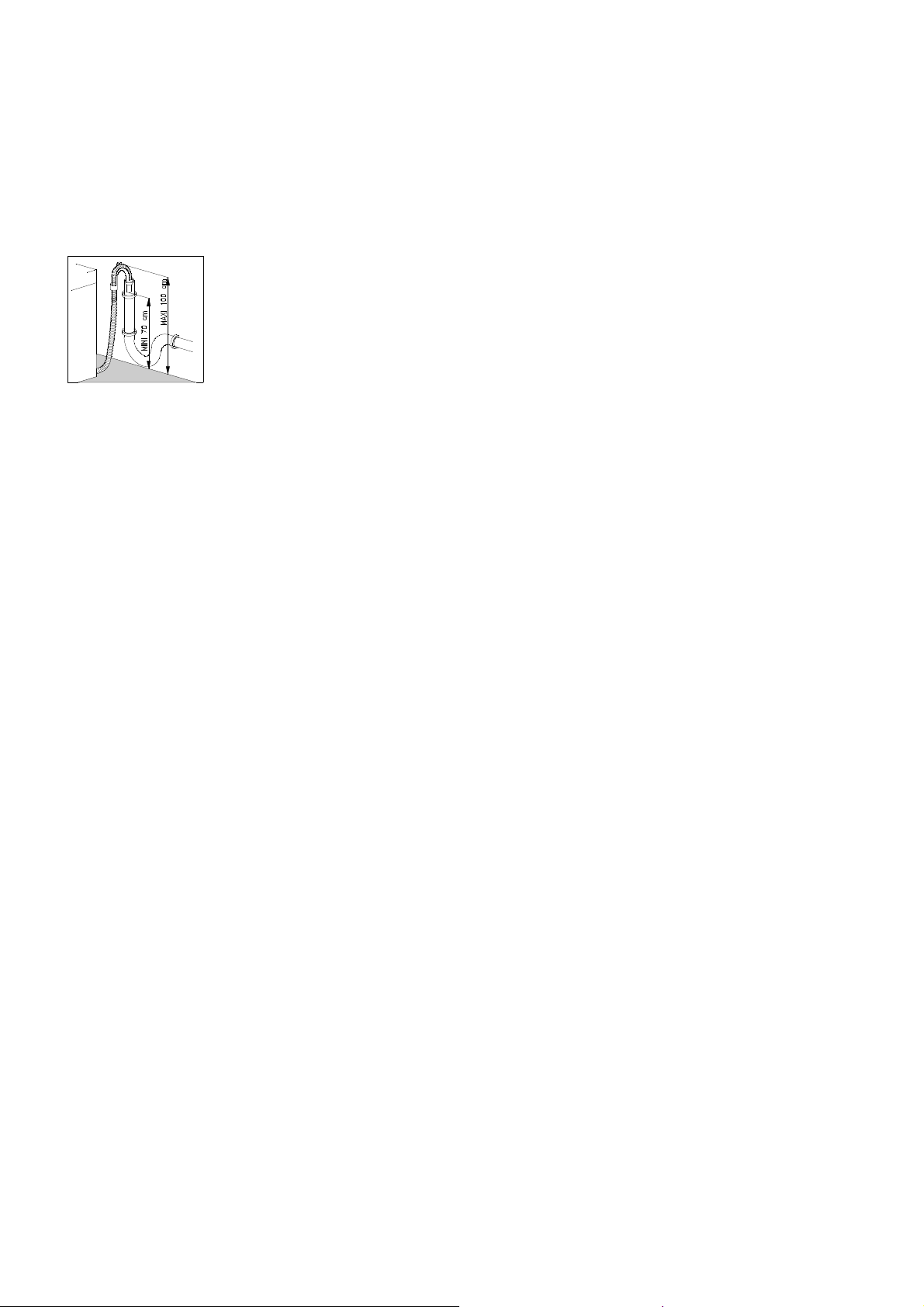

Scarico ........................................................15
Collegamento elettrico .................................15
TABELLA DEI PROGRAMMI .......................7
GUIDA PER IL LAVAGGIO ..........................8
Selezione e preparazione della biancheria ....8
Carichi di biancheria secondo la natura
delle fibre .......................................................8
Detersivi e additivi .........................................8

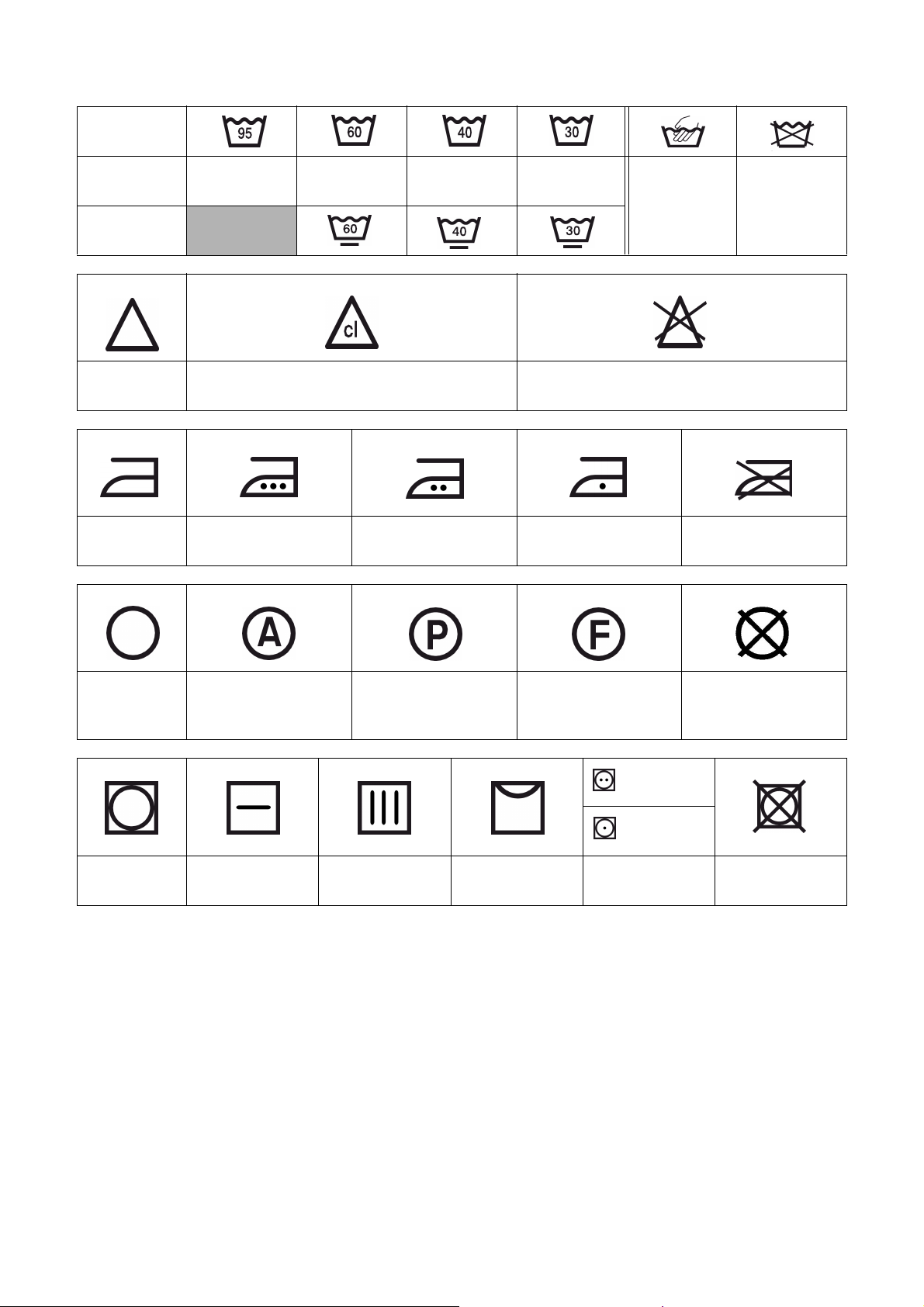

Simboli internazionali per il trattamento
dei tessuti ......................................................9

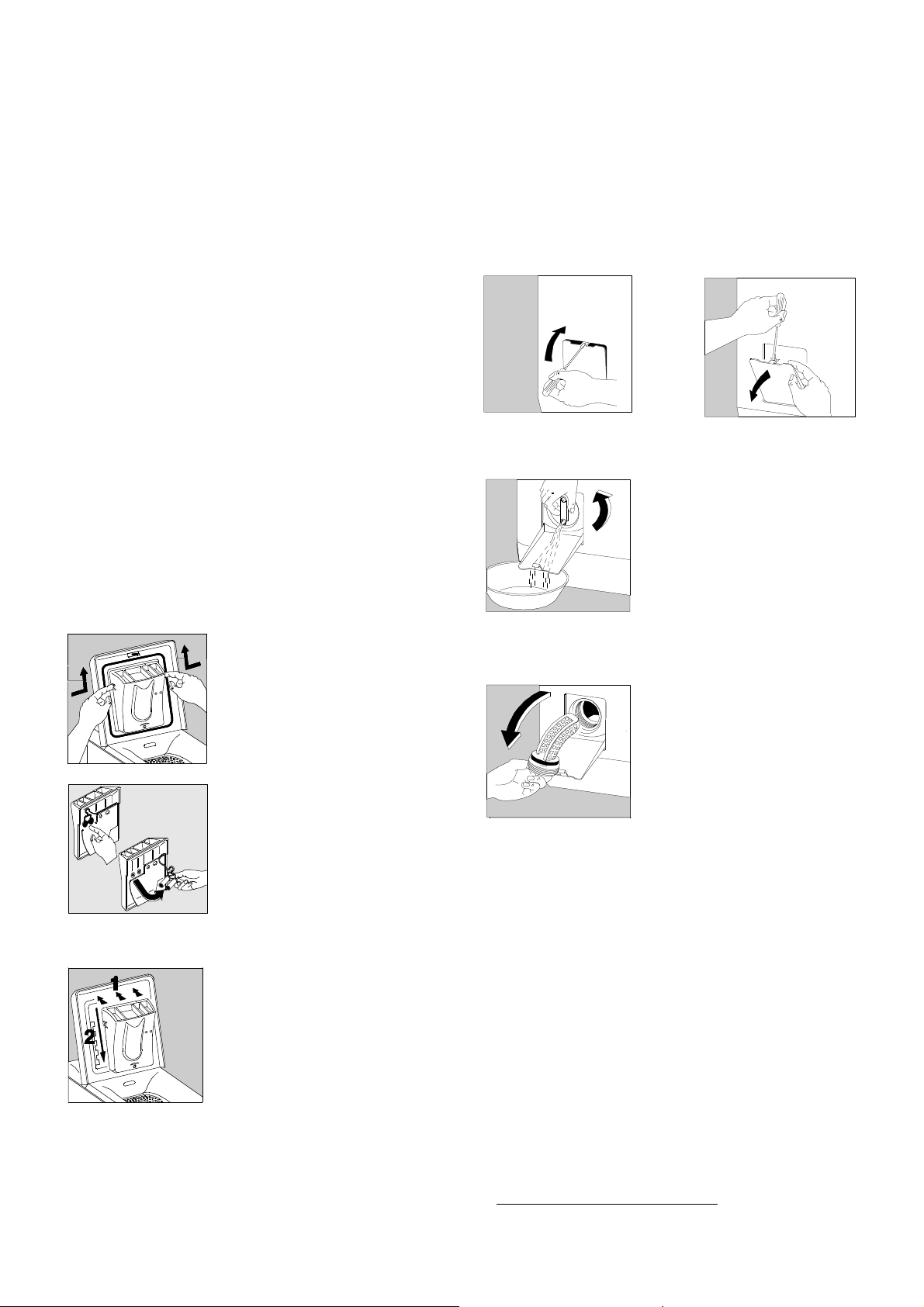

MANUTENZIONE E PULIZIA .....................10
Mobile ..........................................................10
Cassetto detersivo .......................................10
Filtro di scarico ............................................10
IN CASO DI ANOMALIA NEL FUNZIONA-
MENTO ........................................................11
Assistenza e ricambi ....................................12
2
Page 3
A. PER L'UTENTE
1. AVVERTENZE
Conservate questo manuale di istruzioni insieme al vostro apparecchio. Se quest'ultimo dovesse essere venduto o
ceduto a un'altra persona, assicuratevi che il presente manuale l'accompagni. In questo modo il nuovo utente potrà
essere informato sul funzionamento della lavabiancheria e delle relative avvertenze.
Le avvertenze sono state preparate per la vostra sicurezza e per quella degli altri.
Vi consigliamo di leggere attentamente tali osservazioni prima d'installare e d'utilizzare l'apparecchio. Vi ringraziamo per la vostra attenzione.
1.1. Utilizzo
• Al ricevimento dell'apparecchio, togliete o fate
togliere immediatamente l'imballaggio esterno.
Controllatene l'aspetto generale. Fate le eventuali
riserve per iscritto sul bollettino di consegna del
quale conserverete una copia.
• L'apparecchio è stato studiato per essere utilizzato
dagli adulti. Assicuratevi che i bambini non lo tocchino e non l'utilizzino come un giocattolo.
• Non modificate o non cercate di modificare le caratteristiche dell'apparecchio, in quanto ciò rappresenterebbe per voi un rischio.
• L'apparecchio è destinato al normale uso domestico. Non l'utilizzate per fini commerciali o industriali
o per scopi diversi da quello per il quale è stato progettato.
• Dopo averlo usato, scollegate la presa di corrente e
chiudete il rubinetto dell'acqua.
• Lavate nella macchina soltanto i capi che possono
essere sottoposti a questo trattamento. Consultate
le indicazioni che si trovano sull'etichetta di ciascun
capo.
• Non lavate con la macchina la biancheria con le
stecche, i tessuti non orlati o strappati.
• Prima di ogni lavaggio, abbiate cura di togliere le
monete, le spille di sicurezza, viti, ecc. Possono
provocare danni importanti se sono lasciate nella
biancheria.
• Non mettete nella lavabiancheria i capi smacchiati
con benzina, alcol o tricloroetilene, ecc. Se usate
tali smacchiatori, aspettate che il prodotto sia evaporato prima di mettere i capi nel cestello.
• Riunite i capi piccoli come calzini, cinghie, ecc. in
un sacchetto di tela o in una federa.
• Impiegate la quantità di detersivo indicata nel paragrafo "Dosaggio dei detersivi".
• Scollegate sempre la lavabiancheria prima di effettuarne la pulizia e la manutenzione.
1.2. Precauzioni contro il gelo
Se l'apparecchio è esposto a una temperatura inferiore
a 0°C, adottate le seguenti precauzioni:
• Selezionate il programma Scarico e fatelo funzionare fino alla fine.
• Mettete l'apparecchio fuori tensione mettendo il
selettore dei programmi sulla posizione "Arresto"
premendo il tasto "Avvio/Arresto"*.
• Scollegate l'apparecchio.
• Riavvitate il tubo d'alimentazione dell'acqua e
rimettete a posto il tubo di scarico.
In questo modo l'acqua rimasta nei tubi sarà evacuata,
evitando così la formazione di gelo e di conseguenza il
deterioramento dell'apparecchio.
Per far funzionare di nuovo l'apparecchio, controllate
che sia bene installato in un locale in cui la temperatura
è superiore a 0°C.
*
o
1.3. Eliminazione della lavabiancheria
Tutti i materiali contrassegnati dal marchio sono riciclabili. Metteteli in una discarica pubblica (informatevi
presso i servizi comunali) in modo che possano essere
recuperati e riciclati.
Al momento d'eliminare definitivamente l'apparecchio,
rendete inservibile ciò che può presentare un pericolo:
tagliate il cavo d'alimentazione alla base dell'apparecchio.
1.4. Protezione dell'ambiente
Allo scopo di realizzare risparmi d'acqua e d'energia e
dunque di contribuire alla protezione dell'ambiente, vi
consigliamo di rispettare le seguenti istruzioni:
• Utilizzate possibilmente l'apparecchio a piena
capacità (facendo tuttavia attenzione di non sovraccaricare il cestello).
• Utilizzate la funzione Prelavaggio o Ammollo unicamente per la biancheria molto sporca.
• Regolate la dose di detersivo alla durezza
dell'acqua (ved. paragrafo "Dosaggio dei detersivi"), al carico e al grado di sporco della biancheria.
• Chiudete il rubinetto e scollegate il tubo d'alimentazione dell'acqua.
• Mettete l'estremità di questo tubo e del tubo di scarico in una bacinella sul pavimento.
* secondo il tipo di modello
3
Page 4
2. DESCRIZIONE DELL'APPARECCHIO
1
2
1 - Pannello dei comandi
2 - Maniglia d'apertura del coperchio
3 - Piedini di messa a livello
4 - Sportello del filtro
5 - Leva per spostare l'apparecchio
4
5
3
2.1. Cassetto detersivo
Simboli
1 - prelavaggio 4 - ammorbidente
2
1
5
4
3
2 - lavaggio 5 - eccesso di ammorbidente
3 - candeggina
(non superare il segnale MAX)
2.2. Pannello comandi
(non superare il segnale MAX)
(se troppo riempito).
1 - Tasto "Partenza ritardata" 5 - Tasto "Prelavaggio"
2 - Tasto "Avvio/Pausa" 6 - Led di indicazione fine ciclo
3 - Tasto "Anti macchia" 7 - Selettore della velocità della centrifuga
4 - Tasto "Breve" 8 - Selettore delle temperature e dei programmi
1 3 4
2
5
7
8
6
modello presentato : RTE 200 EX
4
Page 5
3. COME EFFETTUARE UN
LAVAGGIO?
Prima d'effettuare il primo lavaggio nella lavabiancheria, vi consigliamo d'effettuare un lavaggio iniziale a
90°C senza biancheria, ma con detersivo per pulire la
vasca.
3.1. Carico della biancheria
• Sollevate il coperchio della macchina.
• Aprite il cestello premendo il pulsante di bloccaggio
A: i due sportelli si sganciano automaticamente.
• Introducete la biancheria, chiudete il cestello e il
coperchio della lavabiancheria.
Importante: prima della chiusura del coperchio della
macchina, assicuratevi che
la porta del cestello sia ben
chiusa.
A
•sportelli agganciati,
•pulsante di bloccaggio A
non più premuto.
3.4. Scelta della velocità di centrifuga
La velocità massima della centrifuga è definita come una funzione
del tipo di lavaggio e dipende dal
programma prescelto.
In ogni modo, potete ridurre la velocità o scegliere le posizioni antipiega «» (arresto con acqua in
vasca) o scarico «».
Queste velocità possono variare come è indicato nella
tabella che segue:
Cotone 500 650 850 1000
Sintetici - Lana 500 850
Delicati - Seta 500 650
3.5. Scelta dell'opzione desiderata
Una particolare dispositivo permette di avere il cesto in
posizione di apertura quando il programma di lavaggio
è terminato. Questo facilita il carico e lo scarico della
biancheria. Se dovesse succedere che uno sbilanciamento altera il funzionamento, girare il cesto con le due
mani.
3.2. Dosaggio dei detersivi
Grazie a un dispositivo di lavaggio che permette di ridurre i consumi d'acqua e dei detersivi, potete ridurre le
dosi consigliate dai produttori di detersivi.
Versate la dose di detersivo in polvere nei compartimenti lavaggio e prelavaggio se avete scelto l'opzione "prelavaggio". Versate eventualmente
l'ammorbidente nel compartimento e la candeggina
nel compartimento .
Se usate un altro tipo di detergente, consultate il paragrafo "detergenti e additivi" della guida di lavaggio.
3.3. Scelta del programma desiderato
Troverete il programma adatto al tipo di biancheria nella tabella dei programmi (ved. § 4).
Posizionate il selettore dei programmi sul programma desiderato.
Le varie opzioni devono essere scelte dopo la selezione del programma e prima di premere il tasto "Avvio/
Pausa".
Premete il o i tasti desiderati ; le spie corrispondenti si
accendono. Premendo nuovamente, le spie si spengono. Se una di queste opzioni non è compatibile col programma prescelto, la spia relativa lampeggia per alcuni
secondi (ved. tabella dei programmi).
3.5.1. Opzione "Partenza Ritardata"
Questa opzione permette di ritardare l'inizio di un programma. Selezionate il numero d'ore al termine delle
quali desiderate che inizi il programma premendo con
pressioni successive il tasto.
3.5.2. Opzione "Anti macchia"
Selezionando questa opzione la lavatrice effettuerà il
candeggio, prelevando automaticamente la candeggina al primo risciacquo.
Questo trattamento consentirà l’eliminazione anche
delle macchie più resistenti.
Questa opzione è compatibile solo con i programmi
«Cotone» senza prelavaggio.
La candeggina va versata nell’apposito scomparto del
cassetto detersivo, contrassegnato con il simbolo ,
prima di avviare la lavatrice.
3.5.3. Opzione "Breve"
Premendo su questa opzione si diminuisce il tempo di
lavaggio tra 10 e 60 minuti, secondo il programma scelto.
5
Page 6
3.5.4. Opzione "Prelavaggio"
La lavabiancheria effettua un prelavaggio a 30°C max.
Il prelavaggio termina con una breve centrifuga per i
programmi cotone e sintetici e, per i programmi delicati,
con lo scarico dell'acqua.
3.6. Avviamento del programma
Dopo aver scelto il programma di lavaggio,
premete il tasto "Avvio/Pausa" per avviare il
ciclo; la spia relativa si accende.
È normale che il selettore dei programmi
non giri durante il ciclo.
Si accendono le spie delle fasi che compongono il programma.
3.7. Intervento nel corso di un
programma
3.7.1. Aggiunta di biancheria
Premete il tasto "Avvio/Pausa": la spia corrispondente
lampeggia durante il periodo della pausa. Premete
nuovamente questo tasto per continuare il programma.
È normale aspettare circa 2 minuti prima di poter aprire
il coperchio, per dare tempo al dispositivo di sicurezza
di sbloccarsi.
Osservazione: vi consigliamo di lasciare il coperchio e
il cestello aperti dopo l'uso per aerare la vasca.
3.7.2. Modifica del programma in corso
Prima d'effettuare qualsiasi modifica del programma in
corso, si deve mettere la lavabiancheria in pausa premendo il tasto "Avvio/Pausa". Se la modifica non è possibile, la spia corrispondente lampeggia per alcuni
secondi. Se, malgrado tutto, decidete di cambiare il
programma, si deve annullare il programma in corso
(ved. qui sotto).
3.7.3. Annullamento del programma
Se desiderate annullare un programma, girate la leva
del selettore dei programmi sulla posizione "Arresto".
Si può scegliere un nuovo programma dopo l'annullamento del precedente.
3.8. Fine del programma
La lavabiancheria si ferma automaticamente. È normale aspettare circa 2 minuti prima di poter aprire il coperchio, per dare tempo al dispositivo di sicurezza di
sbloccarsi.
Se viene scelta l'opzione o la posizione "Antipiega"*, la
relativa spia* si accende e la spia del tasto "Avvio/Pausa" lampeggia per indicare che l'acqua deve essere
scaricata prima d'aprire il coperchio.
Girate la manopola del selettore dei programmi sulla
posizione "Arresto". Estraete la biancheria. Scollegate
la presa di corrente e chiudete il rubinetto d'alimentazione dell'acqua.
*secondo modello
6
Page 7
4. TABELLA DEI PROGRAMMI
(
D
a
t
i
i
n
d
i
c
a
t
i
v
i
s
u
s
c
e
t
t
i
b
i
l
i
d
i
v
a
r
i
a
r
e
i
n
f
u
n
z
i
o
n
e
d
e
l
l
e
c
o
n
d
i
z
i
o
n
i
d
'
u
t
i
l
i
z
z
o
)
In questa tabella non sono enumerate tutte le possibilità, ma soltanto le regolazioni più utilizzate.
Programma
Tipo di biancheria
1 COTONE BIANCO 5,0 Partenza Ritardata
Carico
kg
Opzioni
possibili
Tempe-
rature
°C Litri kWh Durata
Consumi
indicativi
90 63 2,1 140-150
Anti macchia
Breve
Prelavaggio
2 COTONE ECO AA
*
5,0 Partenza Ritardata
60 49 0,95 140-150
Prelavaggio
3 COTONE BIANCO E
COLORATO
4 COTONE BIANCO E
COLORATO
5,0
Partenza Ritardata
5,0 40 58 0,65 115-125
Anti macchia
Breve
60 58 1,3 120-130
Prelavaggio
5 COTONE BIANCO E
5,0 30 58 0,35 110-120
COLORATO
6 SINTETICI - MISTI
7 SINTETICI - MISTI 40 57 0,6 75-85
2,5
Partenza Ritardata
60 57 1,1 90-100
Breve
8 SINTETICI - MISTI 30 57 0,5 70-80
9 DELICATI - SETA
Prelavaggio
40 52 0,6 65-75
2,5
10 LINGERIE
11 LANA WOOLMARK
Partenza Ritardata
30 53 0,3 45-55
40 53 0,35 50-60
1,0
12 LANA WOOLMARK
13 RISCIACQUI
14 SCARICO - /
5,0
â 53 0.06 40-50
- 42 0,05 30-40
0,002
0-10
15 CENTRIFUGA - /
* Programma di riferimento per prove secondo la norma CEI 456 : 49 l - 0.95 kWh - 145 min.
7
0,015
5-15
Page 8
5. GUIDA PER IL LAVAGGIO
5.1. Selezione e preparazione della
biancheria
5.3. Detersivi e additivi
Utilizzate unicamente detersivi e additivi adatti per l'impiego in una lavabiancheria. Basatevi sulle indicazioni
del fabbricante rispettando i paragrafi 2.1 e 3.2.
• Selezionate la biancheria secondo il tipo e il simbolo di trattamento (ved. capitolo 5.4 : Simboli internazionali per il trattamento dei tessuti): lavaggio
normale per la biancheria resistente che può sopportare un lavaggio e una centrifuga energici;
lavaggio delicato per la biancheria delicata che
occorre trattare con precauzione. Per i carichi misti,
carichi composti di capi in fibre di differente natura,
scegliete un programma e una temperatura adatti
alla fibra più fragile.
• Lavate separatamente la biancheria bianca e la
biancheria colorata, altrimenti la biancheria bianca
diventerà colorata o assumerà un colore grigiastro.
• Gli abiti nuovi colorati hanno spesso un'eccedenza
di colore. La prima volta, lavate preferibilmente tali
capi separatamente. Rispettate le indicazioni di
trattamento "lavare separatamente" e "lavare
parecchie volte separatamente".
• Svuotate le tasche e dispiegate la biancheria.
• Togliete i bottoni scuciti, spille e ganci. Chiudete le
chiusure lampo, annodate i lacci e le strisce.
• Rivoltate gli abiti in tessuti pluristrati (sacchi a pelo,
giacche a vento, ecc...), i capi di maglieria colorati e
la lana e i tessuti con ornamenti riportati (aggiunti).
• Lavate i piccoli capi fragili (calzini, collants, reggiseno, ecc...) in una reticella per biancheria.
• Trattate con particolare precauzione le tende.
Togliete i ganci di fissazione e avvolgete i tendaggi
in una rete o in un sacco.
I detersivi in polvere possono essere utilizzati senza alcuna restrizione; i detersivi liquidi possono essere versati sia in una vaschetta dosatrice sistemata
direttamente nel cestello, sia nel comparto lavaggio
purché la lavabiancheria venga immediatamente messa in moto; i detersivi in tavolette o in dosi devono essere messi obbligatoriamente nel comparto lavaggio
del cassetto detersivo della lavabiancheria.
La quantità di detersivo da utilizzare è in funzione del
carico di biancheria da lavare, della durezza dell'acqua
e del grado di sporcizia della biancheria.
Se l'acqua è dolce, diminuite leggermente le dosi. Se
l'acqua è calcarea (l'impiego di un anticalcare è consigliato) o se la biancheria è molto sporca o macchiata,
aumentate un po' le dosi.
Otterrete il grado di durezza dell'acqua contattando la
società di distribuzione dell'acqua del vostro comune o
qualsiasi altro ufficio competente.
5.2. Carichi di biancheria secondo la
natura delle fibre
La quantità di biancheria introdotta nel cestello non
deve superare la capacità massima della lavabiancheria. Tale capacità può variare secondo la natura dei tessuti. Diminuite la quantità di biancheria se si tratta di
biancheria molto sporca o di tessuto spugna.
Tutti i tessuti non hanno lo stesso volume d'ingombro e
lo stesso potere di ritenzione d'acqua. Per questo motivo, in generale, il cestello può essere riempito:
• completamente, ma senza pressione eccessiva per
la biancheria di cotone, lino e misto lino,
• a metà del volume, per i cotoni trattati e le fibre sintetiche,
• per circa un terzo del volume, per i capi molto fragili
come tendaggi e indumenti di lana.
Per un carico di biancheria mista, riempite il cestello in
funzione delle fibre più fragili.
8
Page 9
5.4. Simboli internazionali per il trattamento dei tessuti
LAVAGGIO
NORMALE
Lavaggio a
95°C
LAVAGGIO
DELICATO
CANDEGGIO
STIRATURA Temperatura elevata
Candeggio al cloro (candeggina) permesso
(unicamente a freddo e con una soluzione diluita)
(200°C max)
Lavaggio a
Lavaggio a
60°C
Temperatura media
(150°C max)
40°C
Lavaggio a
30°C Lavaggio
delicato a
mano
Candeggio al cloro (candeggina) proibito
Temperatura bassa
(100°C max)
Non lavare
Non stirare
PULIZIA A
SECCO
ASCIUGA-
TURA
Pulizia a secco
(tutti i solventi abituali)
Asciugatura
biancheria stesa
Asciugatura bian-
Pulizia a secco
(tutti i solventi salvo il
tricloroetilene)
cheria appesa
Pulizia a secco
(unicamente solventi
petroliferi e R113)
Asciugatura su
attaccapanni
Non pulire a secco
Alta
temperatura
Temperatura
moderata
Asciugatura per-
messa nel cestello
Non asciugare
nel cestello
9
Page 10
6. MANUTENZIONE E
6.4. Filtro di scarico
PULIZIA
Effettuate la pulizia solo dopo aver scollegato l’apparecchio.
6.1. Disincrostazione dell’apparec-
chio
In generale non è necessario disincrostare l’apparecchio se il detersivo è ben dosato.
Se la disincrostazione è indispensabile, utilizzate un
prodotto specifico che non sia corrosivo e studiato particolarmente per le lavabiancheria che potrete acquistare in commercio. Rispettate la dosatura e la
frequenza delle disincrotazioni indicati sulla confezione.
6.2. Mobile
Pulite il mobile della lavabiancheria usando acqua tiepida e un detersivo dolce. Non utilizzate mai alcol, solventi o prodotti simili.
6.3. Cassetto detersivo
Pulite regolamente il filtro che si trova nella parte bassa
dell’apparecchio. La spia «filtro»* si accende quando il
fltro è ostruito. In questo caso, pulitelo immediatamente. Se lavate della biancheria che perde molti filacci, pulitelo dopo ogni lavaggio.
• Aprite le sportello utilizzando, ad exempio, un
cacciavite :
• Svuotate l’acqua residua :
Mettete sotto un recipiente. Girate il tappo in senso antiorario, in modo che quest’ultimo si
posizioni sulla verticale e possa far uscire l’acqua residua.
Smontaggio :
Rimontagio
Esercitate una pressione sui
ganci situati su ciascuno lato
del cassetto dei prodotti e tiratelo verso l’alto.
Potrete cosi pulirlo con acqua
corrente con una spazzola o
un panno Controllate che i sifoni situati dietro il cassetto dei
prodotti non siano ostruiti.
Riposizionate il casseto di prodotti nelle guide fino al bloccaggio.
• Togliere il filtro :
Svitate a fondo il tappo e toglietelo. Pulitelo accuratamente con acqua corrente.
Rimontare l’insieme e riavvitatelo in senso orario.
Dopo aver pulito il filtro, è necessario chiudere lo sportello. Infatti, per motovi di sicurezza, lo sportello dev’essere chiuso quando la lavabiancheria è in funzione.
*nel caso il modello la preveda
10
Page 11
7. IN CASO DI ANOMALIA NEL FUNZIONAMENTO
Durante la fase di produzione della vostra lavabiancheria sono stati effettuati numerosi controlli. Nonostante ciò potrebbero insorgere alcuni piccoli inconvenienti nell'utilizzo normale. In caso si verificasse uno di questi inconvenienti,
leggete le seguenti istruzioni prima di chiamare il Servizio di Assistenza Tecnica Autorizzato.
Anomalia Causa
La lavabiancheria non parte: • La lavabiancheria non è correttamente connessa, l'instal-
lazione elettrica non funziona.
• Il coperchio e gli sportelli del cesto non sono chiusi correttamente.
• Non è stata impostata correttamente la partenza del programma.
• Manca tensione elettrica.
• La rete idrica non fornisce acqua.
• Il rubinetto per il carico dell'acqua è chiuso.
• Il tubo di carico è piegato o incastrato.
La lavabiancheria carica acqua e la scarica immediatamente:
La lavabiancheria non centrifuga o non scarica: • Il tubo di scarico è piegato o incastrato.
C'é acqua nel pavimento attorno alla lavabiancheria:
Il risultato di lavaggio non è soddisfacente: • E' stato usato poco detersivo o un detersivo non adatto.
La lavabiancheria vibra o fa rumore: • Verificare se sono state tolte tutte le protezioni che servi-
• L'estremità del tubo di scarico si trova troppo in basso rispetto alla macchina (vedi paragrafo "Installazione").
• Il filtro è intasato.
• Il carico di biancheria non è ben distribuito nel cesto.
• É stato selezionato il tasto "Antipiega"*.
• L'altezza del tubo di scarico non è corretta.
• É stato usato troppo detersivo che ha causato molta
schiuma.
• È stato usato un detersivo non adatto.
• Il tubo di scarico non è posizionato correttamente.
• Il filtro non è stato rimesso correttamente nella sua sede.
• Il tubo di carico è bucato.
• È stata caricata troppa biancheria.
• Il programma di lavaggio selezionato non era quello
adatto.
vano per il trasporto (vedi paragrafo "Installazione").
• La lavabiancheria non appoggia bene al suolo.
• La lavabiancheria è troppo vicina al muro o ad altro
oggetto.
• Il carico di biancheria non è ben distribuito nel cesto.
• Forse c'é poca biancheria nel cesto.
Il ciclo di lavaggio è troppo lungo: • Il tubo di carico è piegato o incastrato.
• C'é stato un blocco di tensione elettrica o di fornitura
idrica.
• È scattato il dispositivo di sicurezza della temperatura del
motore.
• La temperatura dell'acqua caricata è inferiore al normale.
• È scattato il sistema antischiuma (troppo detersivo) e la
lavabiancheria ha eliminato la schiuma.
• È scattato il dispositivo anti-sbilanciamento ed è stata attivata una (o più) fase di srotolamento dei capi per redistribuire il carico all'interno del cestello.
La lavabiancheria si arresta durante un ciclo di lavaggio :
• C'è stato un arresto nella fornitura idrica o elettrica.
• È stata programmata la funzione "Antipiega"*.
11
Page 12
Anomalia Causa
Il coperchio non si apre: • La spia «PORTA»* è spenta,
• La lavatrice si trova in fase di riscaldamento dell’acqua,
• Il coperchio si apre 1 o 2 minuti dopo la fine del programma*.
Il riposizionamento automatico del cesto non fun-
*
ziona
:
La spia «FINE»** lampeggia 4 volte***: • Il coperchio non è chiuso correttamente.
**
La spia «FINE»
La spia «FINE»** lampeggia 1 volta***: • Il rubinetto dell’acqua è chiuso,
Dal foro del troppo pieno fuoriescono dell'ammorbidente o della candeggina*:
* Dipende dal tipo di modello.
**Per alcuni modelli, possono attivarsi dei signali sonori.
***Dopo aver eliminato le eventuali cause dell’anomalia, premete il tasto AVVIO/PAUSA per rimettere in movimento
il programma interrotto.
lampeggia 2 volte
***
: • Il filtro è intasato,
• Il carico di biancheria all'interno del cestello è sbilanciato:
girare il cestello a mano.
• Il tubo di scarico è piegato o incastrato,
• L’altezza del tubo di scarico è troppo alta (vedi paragrafo
«installazione»),
• La pompa di scarico è otturata,
• Il sifone dell’installazione è otturato.
• C’è un’interruzione nella rete idrica.
• Non è stata inserita la giusta quantità.
• Il sifone situato dietro il cassetto detersivo è ostruito.
8. ASSISTENZA E RICAMBI
In caso di guasto, consultare il capitolo "In caso di anomalia nel funzionamento" per verificare se il guasto può
essere eliminato autonomamente.
Se non si riesce a rimediare all’inconveniente o a localizzarlo, rivolgersi al centro di assistenza.
Il servizio di assistenza ed i pezzi di ricambio sono disponibili presso i centri di assistenza o i rivenditori autorizzati.
In sede di richiesta di assistenza od ordinazione dei ricambi è importante indicare il codice del prodotto, il numero di
serie ed il modello della macchina, riportati sulla targhetta matricola che si trova dietro alla macchina e all' interno
del filtro.
Modello:....................................................
Numero di serie:.......................................
Codice del prodotto:.................................
Data di acquisto: ......................................
La data di acquisto è riportata sulla ricevuta rilasciata dal negoziante. Conservare tale ricevuta.
12
Page 13
B. PER L'INSTALLATORE
1. AVVERTENZE
• L'apparecchio è pesante. Fate attenzione quando
dovete spostarlo.
• L'apparecchio deve essere sbloccato prima
dell'impiego. L'eliminazione incompleta dei dispositivi di protezione per il trasporto potrebbe causare
dei danni all'apparecchio o ai mobili vicini. L'apparecchio deve essere scollegato al momento delle
operazioni di bloccaggio.
• Affidate i lavori idraulici necessari per l'installazione
dell'apparecchio unicamente a un idraulico specializzato.
• L'apparecchio deve essere collegato a una presa
elettrica munita della messa a terra secondo le
norme.
• Se l'installazione elettrica della vostra abitazione
richiede una modifica per il collegamento dell'apparecchio, rivolgetevi a un elettricista specializzato.
• Prima d'effettuare il collegamento dell'apparecchio,
• Dopo aver installato l'apparecchio, assicuratevi che
• Quando la macchina è installata su un suolo con
• La sostituzione del cavo d'alimentazione deve
• La responsabilità del costruttore non potrà essere
2. CARATTERISTICHE TECNICHE
MISURE Altezza
Larghezza
Profondità
leggete attentamente le istruzioni contenute nel
capitolo "Collegamento elettrico".
quest'ultimo non poggi sul cavo d'alimentazione.
moquette, occorre assicurarsi che la moquette non
ostruisca le aperture previste per la ventilazione
situate nella parte bassa della macchina.
essere effettuata unicamente da un Centro di
Assistenza Tecnica Autorizzato.
messa in causa per qualsiasi danno risultante da
un'installazione non conforme.
850 mm
397 mm
600 mm
TENSIONE / FREQUENZA
POTENZA TOTALE
PRESSIONE DELL'ACQUA
Collegamento alla rete idrica
Questo apparecchio è conforme alla direttiva CEE 89-336 relativa alla limitazione dei disturbi radioelettrici
e alla direttiva CEE 73-33 relativa alla sicurezza elettrica.
Minimo
Massimo
230 V / 50 Hz
2300 W
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
Tipo 20x27
13
Page 14
3. INSTALLAZIONE
3.1. Dispositivi di sicurezza per il
trasporto
Le parti che servono a proteggere durante il trasporto gli organi interni della lavabiancheria devono essere tutte
obbligatoriamente tolte prima della prima
messa in funzione della lavabiancheria.
Togliete l'imballaggio dall'apparecchio. Inclinate l'apparecchio
sul lato e togliete lo spessore
sotto il motore e raddrizzate
l'apparecchio.
Inclinate l'apparecchio verso
l'indietro, fategli fare un quarto
di giro su uno degli angoli per togliere la base di trasporto.
Se volete conservare l'allineamento della lavabiancheria con i
mobili contigui, potete tagliare la
barretta di mantenimento dei
tubi situata dietro la lavabiancheria. Non rimuovete i due otturatori laterali.
3.2. Collocazione
Mettete l'apparecchio su un suolo piatto e duro in locale
aerato. Assicuratevi che l'apparecchio non tocchi il
muro o gli altri mobili della stanza.
3.3. Spostamento dell'apparecchio
Per spostare la lavabiancheria,
basta metterla sulle rotelle tirando a fondo da destra verso sinistra la leva situata in basso
dell'apparecchio. Dopo che l'apparecchio è posizionato nel
punto prescelto, riportate la leva
nella sua posizione iniziale.
Aprite il coperchio dell'apparecchio e togliete gli spessori di
bloccaggio e le pellicole di plastica. Richiudete il coperchio.
Con una chiave da 10, togliete
le due viti e i distanziali sulla
parte posteriore.
Le aperture, ormai visibili, devono essere chiuse con delle mascherine che si trovano nella
busta allegata all'apparecchio;
non dimenticate di richiudere la
capsula centrale.
Assicuratevi di aver effettivamente tolto questi pezzi dall'apparecchio e conservateli in caso
di un futuro trasporto.
3.4. Messa a livello
Una precisa messa a livello evita le vibrazioni, i rumori
e gli spostamenti dell'apparecchio durante il funzionamento.
Mettete l'apparecchio a livello
agendo sul piede troppo corto.
Svitate insieme il piede e la
ghiera (se occorre, sollevate
l'apparecchio).
Quando l'apparecchio è stabile, bloccate il piede al suolo e
rimontate la ghiera al massimo.
3.5. Alimentazione dell’acqua
Tale dispositivo (tubo acquastop) é stato progettato per impedire danni dovuti a perdite
d’acqua. Nel caso in cui il tubo
d’ingresso dell’acqua sia danneggiato dall’usura naturale, il
dispositivo blocca l’ingresso
d’acqua nella macchina.
Il guasto viene segnalato da
una spia luminosa rossa che compare all’interno della
finestrella “A”. Chiudere il rubinetto d’ingresso dell’acqua e rivolgersi al Servizio assistenza post-vendita.
14
Page 15
Collegare questo tubo di alimentazione a un rubinetto
filettato da 3/4".
Aprire il rubinetto di acqua.
Non si può allungare il tubo di alimentazione. Se il tubo
è troppo corto e non si desidera spostare il rubinetto, bisogna comperare un tubo completo più lungo, che sia
previsto per questo tipo di utilizzo.
3.6. Scarico
La parte ricurva del tubo di scarico deve essere sistemata in
un condotto di scarico (o in un
lavabo) a un'altezza compresa
tra 70 e 100 cm. Assicuratevi
che non rischi di cadere.
• Importante: in nessun caso il tubo di scarico deve
essere prolungato. Se è troppo corto, chiedete
l'intervento di un tecnico specializzato.
3.7. Collegamento elettrico
Questa lavabiancheria può essere collegata unicamente su 230V monofase.
Verificate il calibro del fusibile di linea: 10A a 230 V.
L'apparecchio non deve essere collegato mediante una
prolunga o una presa multipla.
Controllate che la presa di terra sia conforme alle nor-
me in vigore.
15
Page 16
From the Electrolux Group. The world’s No.1 Choice.
14 billion in more than 150 countries around the world.
The Electrolux Group is the world largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group
products (such as refrigerators, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD
Loading...
