Rex RTI8N, RTI8G, RTI8, RTI8X User Manual
LAVASTOVIGLIE
RTI 8
RTI 8N
RTI 8X
RTI 8G
Libretto istruzioni
152969 87/0
I
22
Indice
1. Fermi cesto superiore
2. Regolatore del decalcificatore d’acqua
3. Tappo del contenitore sale
4. Contenitore detersivo (tipo A/ tipo B)
5. Pannello comandi

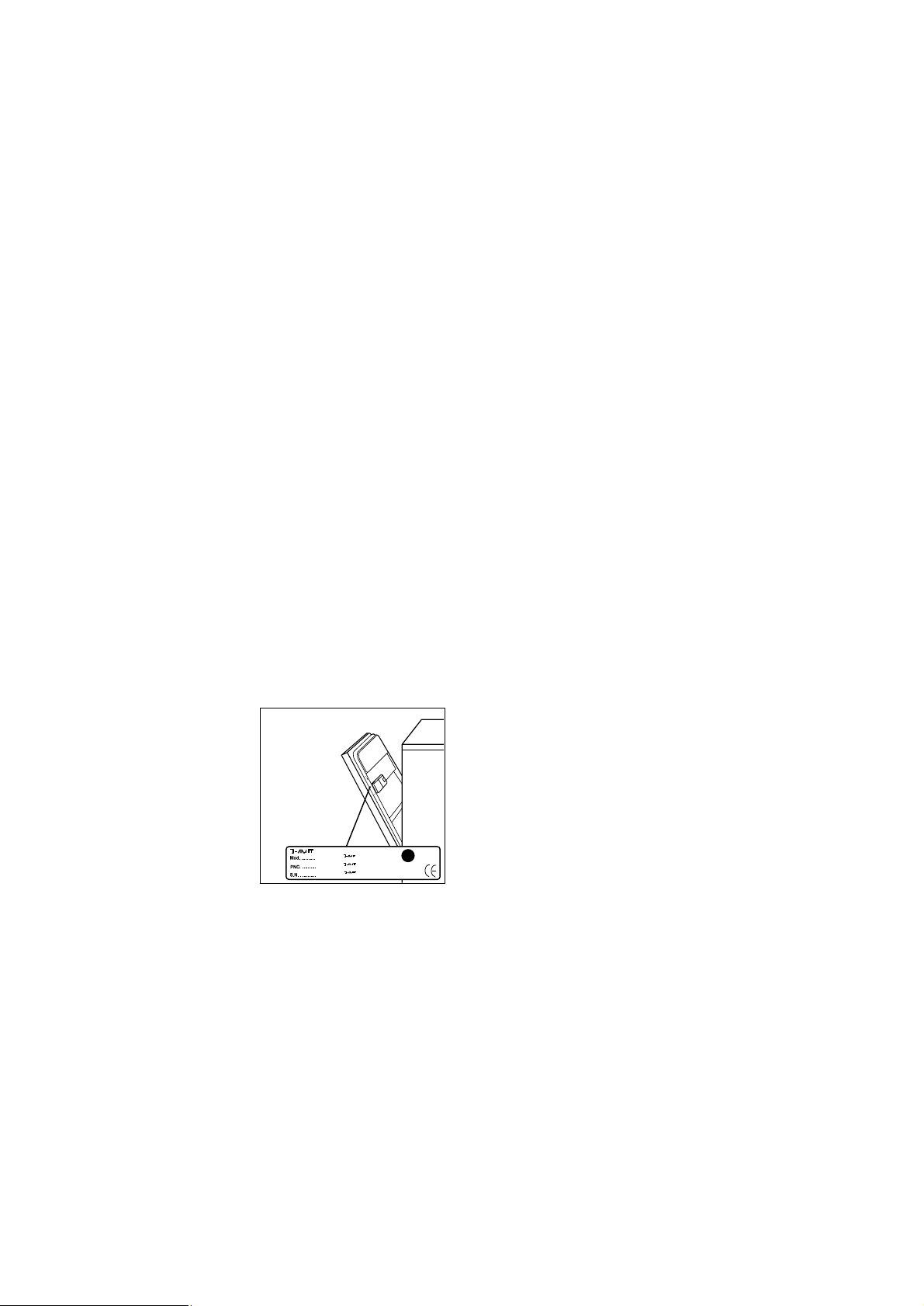

6. Targhetta matricola
7. Contenitore brillantante (tipo A/ tipo B)
8. Filtri
9. Mulinello inferiore
10. Mulinello superiore
11. Cesto superiore
12. Piano di lavoro
Descrizione dell’apparecchiatura
Descrizione dell’apparecchiatura 2
Avvertenze 3
Smaltimento 3
Lavare in maniera economica ed ecologica 3
Installazione 4
Livellamento 4
Inserimento e fissaggio sotto tavolo 4
Collegamento all’alimentazione dell’acqua 4
Sistema di sicurezza 4
Collegamento allo scarico 5
Collegamento elettrico 5
Pannello comandi 6
Prima di usare la lavastoviglie per la prima volta 7

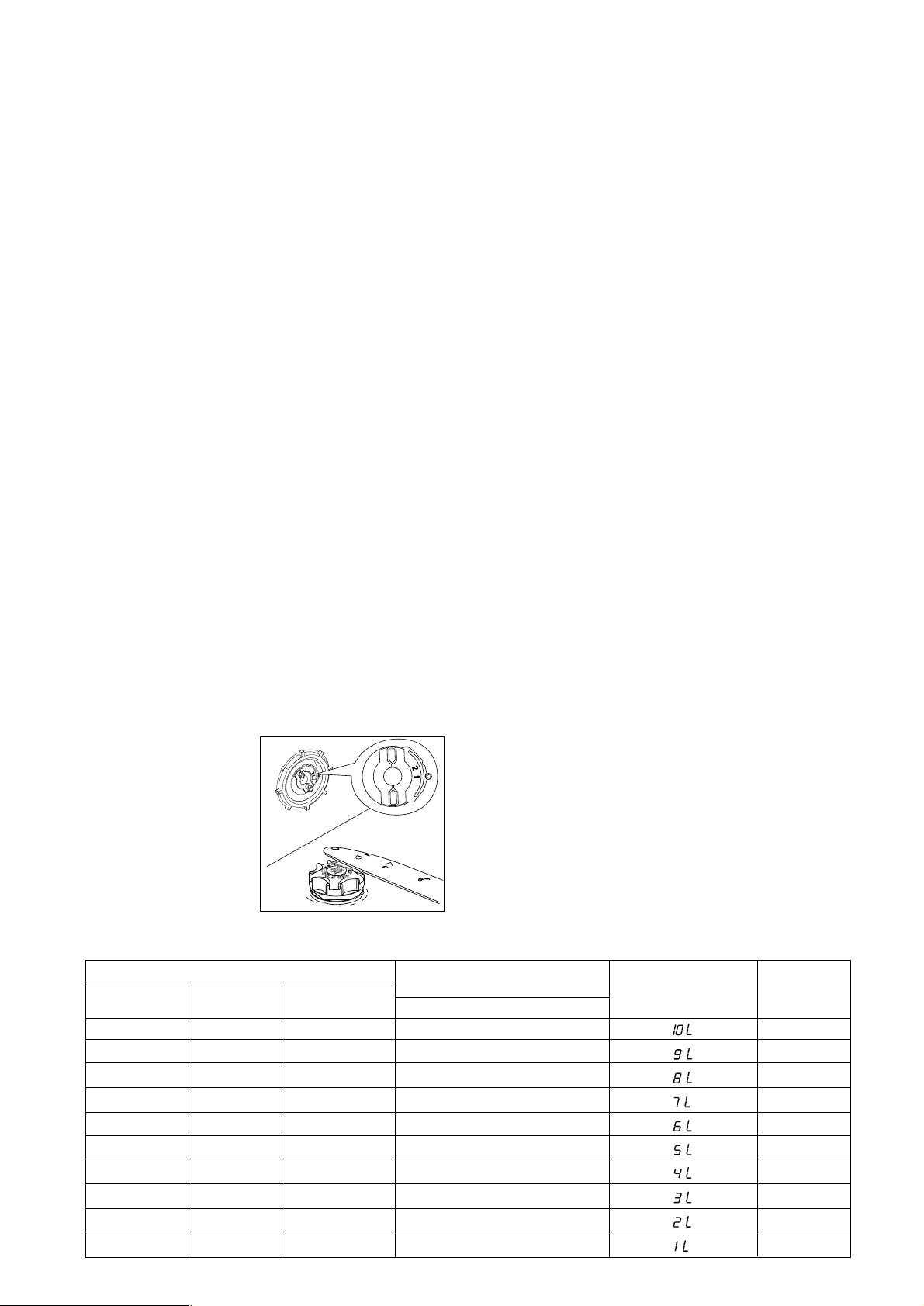

Regolazione del decalcificatore dell’acqua 7

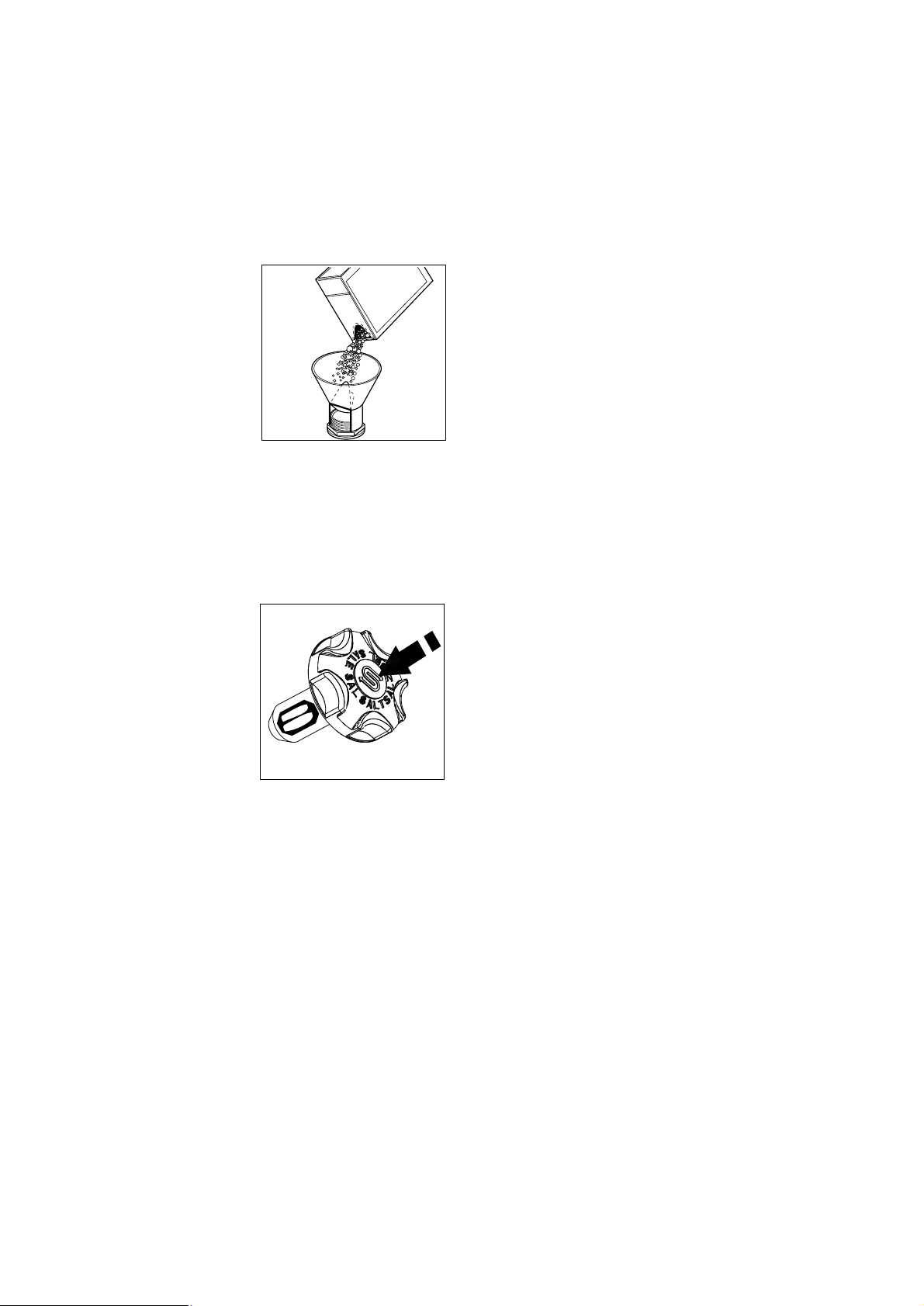

Caricamento del sale rigenerante 8

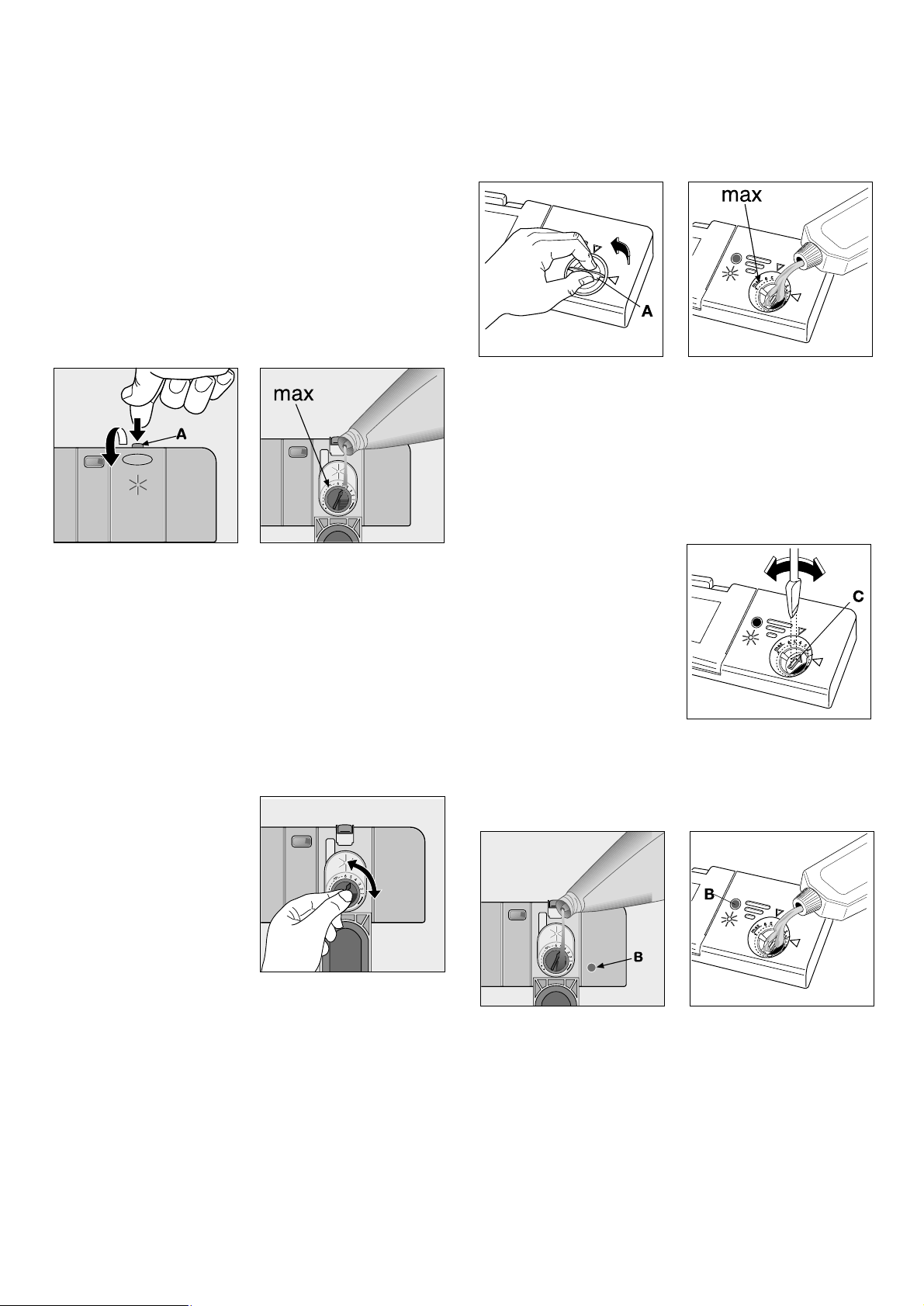

Il brillantante 9
Nell’impiego quotidiano 11

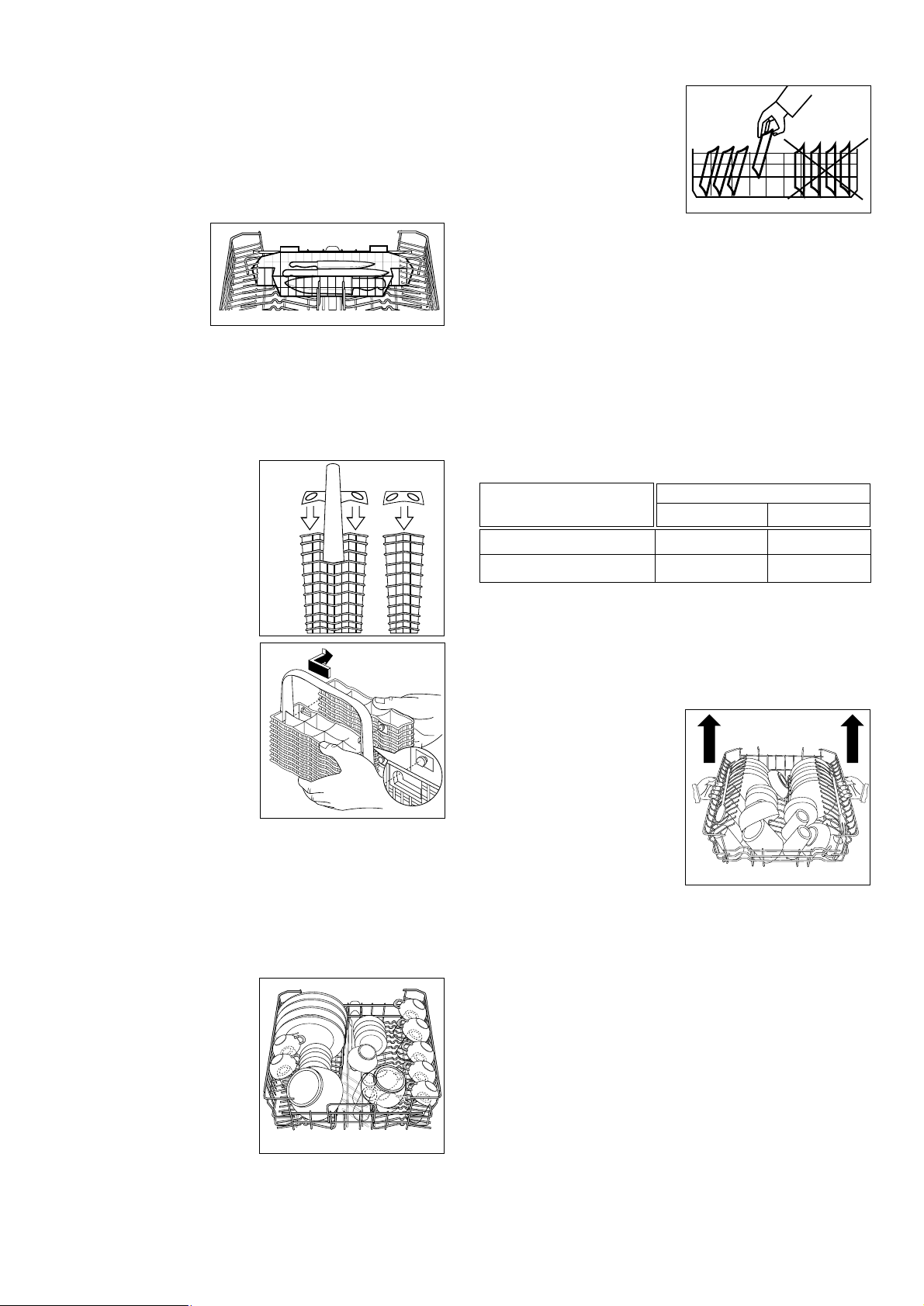

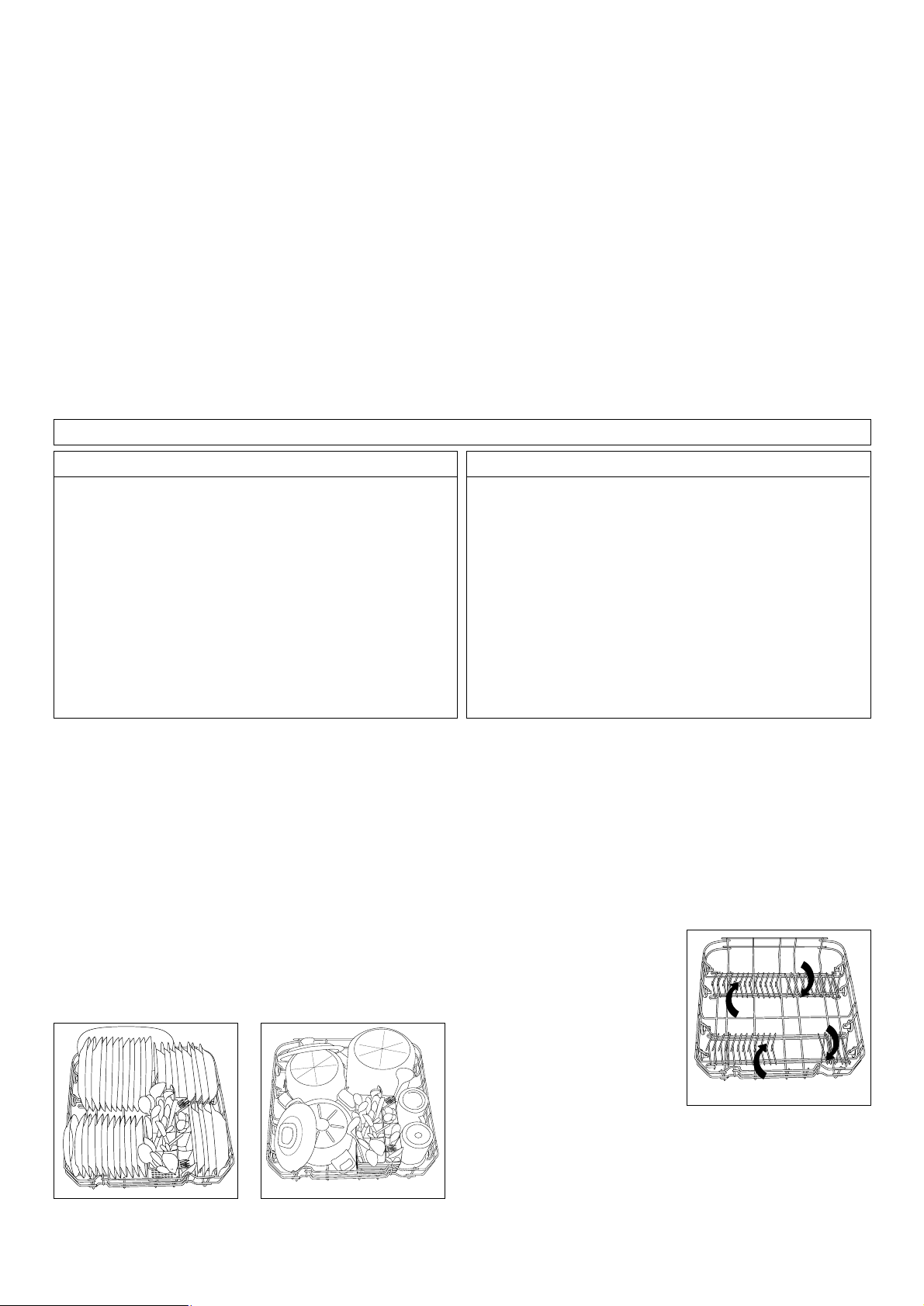

Sistemazione delle posate e stoviglie 11
Il cesto inferiore 11
Il cesto porta posate 12
Il cesto superiore 12
Regolazione in altezza del cesto superiore 12

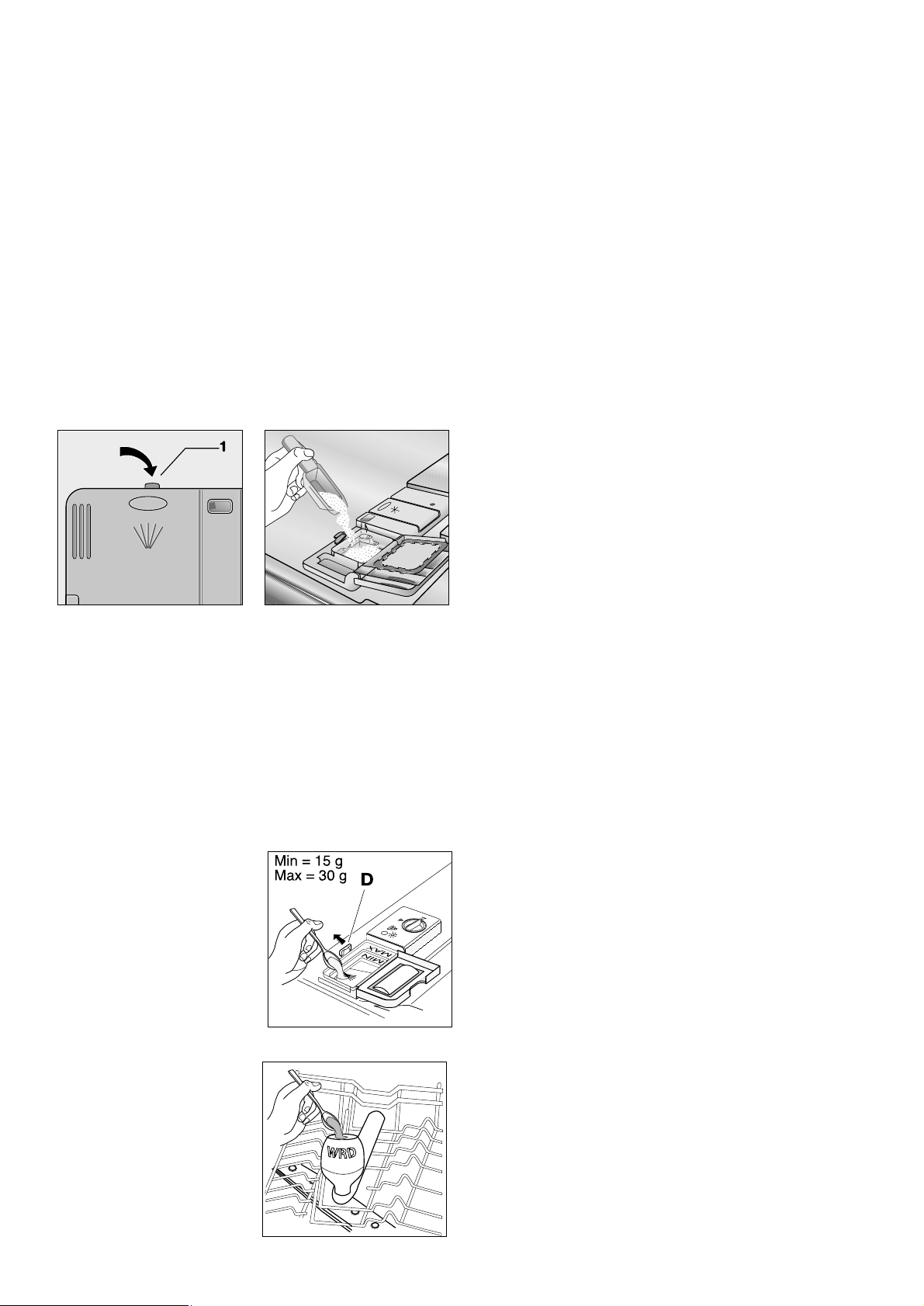

Il detersivo 13
Vari tipi di detersivo 12
Programmi di lavaggio 14
Avvio di un programma di lavaggio 15
Manutenzione 16

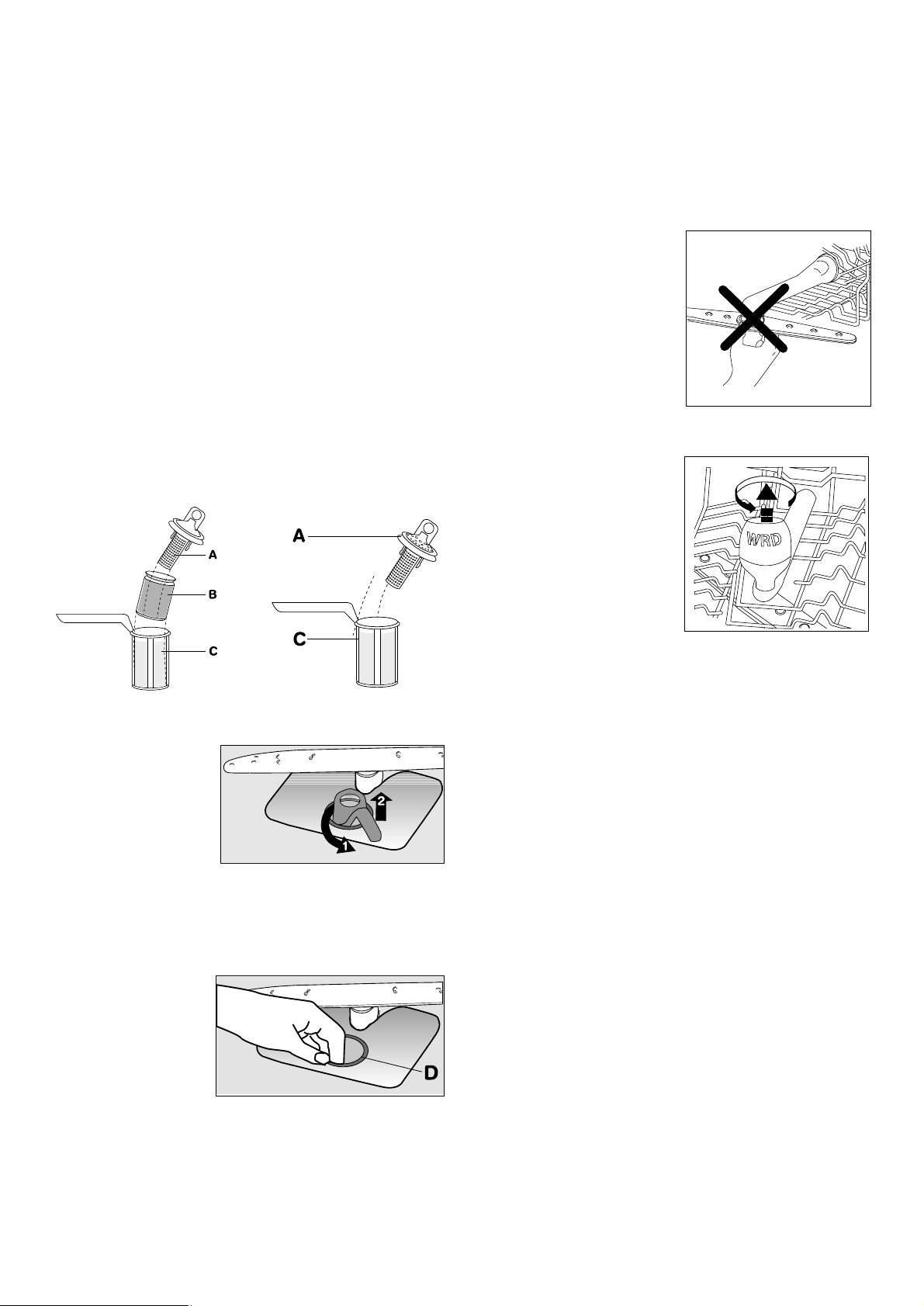

Pulizia dei filtri 16
Periodi di sosta prolungata 16
Rischi del gelo 16
Movimentazione 16
Cosa fare se... 17

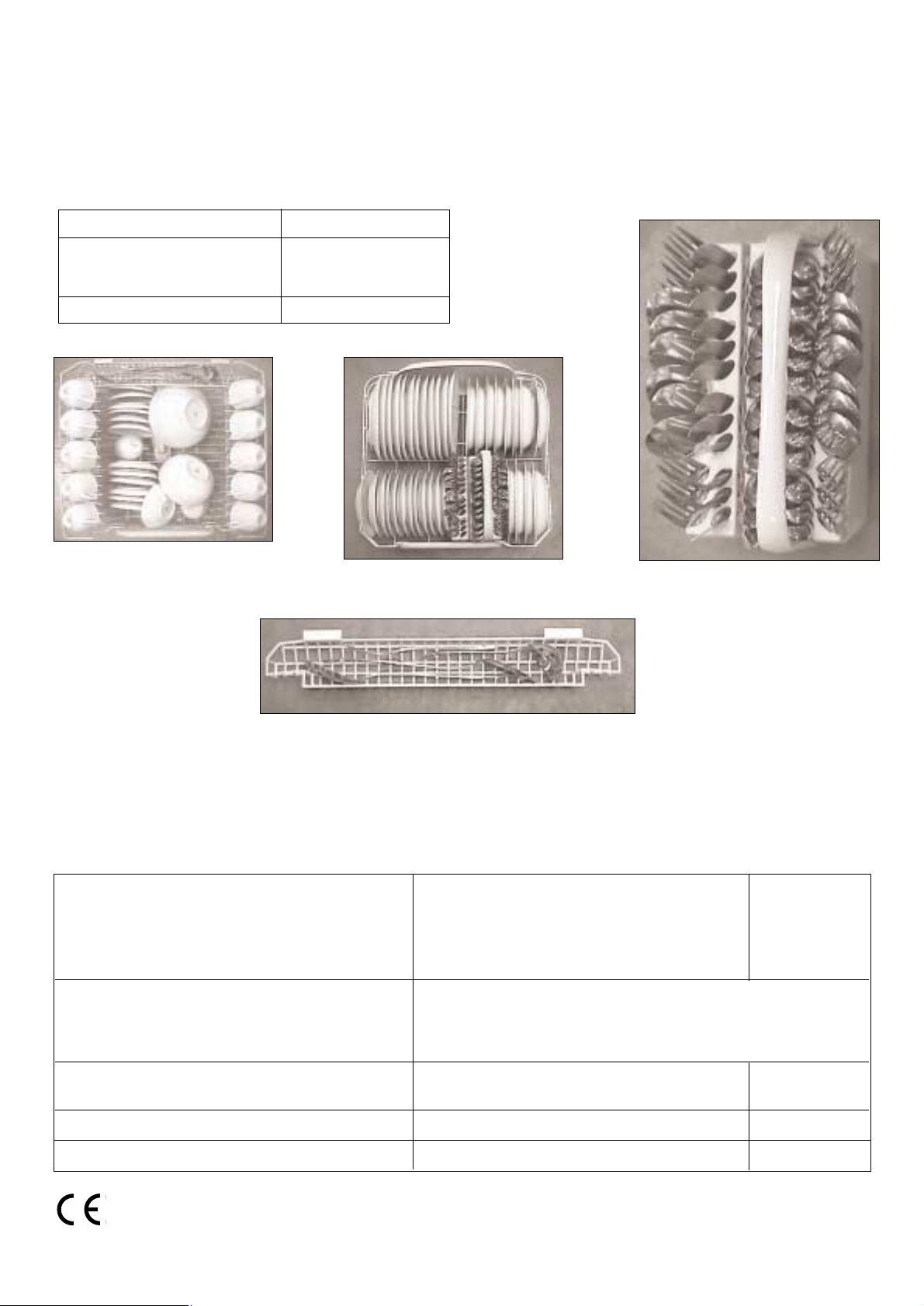

Avvertenze per gli istituti di prova 19
Caratteristiche tecniche 19
IN148
Avvertenze
È molto importante che questo libretto venga conservato
con la lavastoviglie per consultazioni future. In caso di
vendita o di trasferimento della stessa ad altro utente,
assicurarsi che il libretto accompagni sempre la
lavastoviglie per permettere al nuovo proprietario di
informarsi sul funzionamento e sui relativi avvertimenti.
La stessa cosa vale anche in caso di trasloco senza
rimozione della lavastoviglie perché in dotazione
all’abitazione.
Queste avvertenze vengono fornite per ragioni di
sicurezza. Devono essere lette attentamente prima
dell’installazione e prima dell’uso della lavastoviglie.
Installazione
● Controllare che l’apparecchiatura non abbia subito alcun
danno durante il trasporto.
Non collegare mai un’apparecchiatura danneggiata.
Se la vostra lavastoviglie è danneggiata, contattare il vostro
rivenditore.
● Per motivi di sicurezza, non alterare o modificare la vostra
lavastoviglie in alcun modo.
● L’adattamento degli impianti elettrici ed idraulici per
l’installazione della lavastoviglie devono essere eseguiti solo
da personale qualificato.
● Fare attenzione che la lavastoviglie non appoggi sul cavo
di alimentazione o sui tubi di carico e scarico.
● I fianchi della lavastoviglie non devono essere in alcun caso
forati, per evitare di danneggiare i componenti idraulici
posizionati tra vasca e fianchi.
Sicurezza per bambini
● La lavastoviglie deve essere fatta funzionare solo da
persone adulte.
● I bambini non devono giocare con il pannello comandi e
l’apparecchiatura stessa.
● Gli elementi di imballaggio possono rivelarsi pericolosi per
i bambini, che potrebbero rischiare il soffocamento.
Si consiglia quindi di mantenere l’imballaggio al di fuori della
portata dei bambini.
● L’acqua all’interno della lavastoviglie non è potabile. Nel
caso che ci siano ancora residui di detersivo
nell’apparecchio permane una situazione di pericolo per i
bambini, che devono essere tenuti lontano dalla lavastoviglie
aperta.
● Si consiglia di tenere tutti i detersivi in un luogo sicuro al di
fuori della portata dei bambini.
Utilizzo quotidiano
● La lavastoviglie è progettata per il lavaggio di normali utensili
domestici. Oggetti contaminati da benzina, vernice, avanzi di
acciaio o ferro, prodotti chimici corrosivi acidi o alcalini,
solventi, non devono essere lavati in lavastoviglie.
● Evitare l’apertura della porta durante il funzionamento della
lavastoviglie, in particolare durante le fasi calde di lavaggio:
tale operazione potrebbe infatti provocare fuoriuscite
d’acqua calda. La lavastoviglie è comunque dotata di una
speciale sicurezza che, in caso di apertura della porta,
blocca immediatamente il funzionamento.
● Usare solo prodotti (sale, detergente, brillantante, etc.)
specifici per lavastoviglie.
● Al termine del carico e dello scarico delle stoviglie chiudere
sempre la porta per evitare di inciampare e farsi male.
● Non appoggiarsi o sedersi sulla porta aperta della
lavastoviglie.
● Dopo l’uso, è opportuno scollegare la lavastoviglie dalla rete
elettrica di alimentazione e chiudere il rubinetto dell’acqua.
● Eventuali riparazioni della lavastoviglie devono essere
eseguite da personale qualificato. Riparazioni improprie
possono porre l’utente in serio pericolo.
Se la vostra apparecchiatura necessita qualsiasi riparazione,
contattare il Centro di Assistenza Tecnica autorizzato ed
esigere sempre pezzi di ricambio originali.
Smaltimento
Smaltire il materiale di imballaggio della lavastoviglie
conformemente alle norme vigenti. Tutti i materiali utilizzati
sono riciclabili.
I componenti in materiale plastico sono contrassegnati da sigle
standard internazionali:
>PE< per polietilene, p.e. pellicole di imballaggio
>PS< per polistirolo, p.e. imbottiture (assolutamente prive di
CFC)
>POM <per poliossimetilene, p.e. morsetti in plastica
I cartonati sono in carta riciclata e devono essere smaltiti
tramite gli appositi contenitori per la raccolta differenziata della
carta.
Quando un giorno l’apparecchio dovrà essere messo
definitivamente fuori uso, renderlo inutilizzabile prima della sua
eliminazione.
Avvertimento! poiché i bambini, per gioco, potrebbero
chiudersi nell’apparecchio o trovarsi in altre situazioni di
pericolo, togliere la spina dalla presa di corrente, tagliare il
cavo della corrente ed eliminarlo. Manomettere il dispositivo di
chiusura dello porta in modo che la porta non si chiuda più.
Per un corretto smaltimento della lavastoviglie rivolgersi
all’Azienda Municipalizzata che provvede alla raccolta dei rifiuti
solidi urbani.
Lavare in maniera
economica ed ecologica
● Verificare che l’impianto decalcificatore dell’acqua sia
regolato correttamente.
● Non prelavare le stoviglie sotto l’acqua corrente.
● Selezionare sempre un programma di lavaggio idoneo al tipo
di stoviglie e al tipo di sporco.
● Evitare assolutamente sovradosaggi di detersivo, sale
speciale per lavastoviglie e brillantante.
Attenersi alle indicazioni date in questo libretto
istruzioni e a quelle fornite dalla casa produttrice di tali
sostanze.
3
Installazione
Avvertimento!
L’adattamento dell’impianto elettrico ed idraulico per
l’installazione deve essere eseguito solo da personale
qualificato.
Rimuovere tutte le parti di imballaggio prima di
posizionare la macchina.
Sistemare la lavastoviglie possibilmente nelle vicinanze di un
rubinetto per il carico dell’acqua e di uno scarico.
Livellamento
Un buon livellamento è indispensabile per la corretta chiusura
e tenuta idraulica della porta.
Assicurarsi che la porta della lavastoviglie si chiuda bene
senza attriti laterali.
Svitare o avvitare i piedini di appoggio regolabili fino a
raggiungere la chiusura ottimale della porta.
Inserimento e fissaggio sotto tavolo
(Mobile lavello - Piano di lavoro continuo)
Togliendo il piano di lavoro potete inserire la lavastoviglie sotto
un mobile lavello o piano già preesistente, se il vano ha le
dimensioni indicate in figura.
Procedere come segue:
Rimuovere il piano di lavoro della lavastoviglie svitando le due
viti posteriori di fissaggio, quindi sganciarlo dagli incastri
anteriori sollevandolo.
Inserire la lavastoviglie dopo averne regolato opportunamente
l’altezza e la messa a livello tramite i piedini regolabili.
All’atto dell’inserimento fare attenzione che le tubazioni non
vengano piegate o schiacciate.
Assicurarsi che la lavastoviglie, una volta installata, sia facilmente
accessibile in caso di intervento del Servizio Assistenza.
Collegamento all’alimentazione
dell’acqua
La macchina può essere alimentata ad acqua fredda o calda
fino a 50°C max .
Noi consigliamo comunque l’allacciamento all’acqua fredda.
L’allacciamento all’acqua calda accorcia la durata dei
programmi ma può ridurre l’azione lavante sugli sporchi tenaci.
Allacciare il tubo di alimentazione ad un rubinetto con raccordo
da 3/4" o ad una presa d’acqua ad innesto rapido (Pressblock).
Controllare che la pressione dell’acqua di alimentazione rientri
nei limiti descritti tra le "Caratteristiche tecniche".
Evitare piegamenti o strozzature del tubo che potrebbero
impedire o rallentare il passaggio dell’acqua.
L’estremità del tubo allacciata alla macchina è orientabile a
piacere previo allentamento della ghiera di fissaggio.
Riavvitare bene la ghiera di fissaggio per evitare perdite di
acqua.
(Si osservi che alcuni modelli di lavastoviglie hanno in
dotazione tubi di carico sprovvisti di ghiera di fissaggio,
pertanto questa operazione non è fattibile).
Se la lavastoviglie viene collegata a tubazioni nuove o rimaste
inutilizzate per lungo tempo, è consigliabile far scorrere l’acqua
per alcuni minuti prima di allacciare il tubo di alimentazione.
In tal modo si evita che depositi di sabbia o di ruggine vadano
ad otturare il filtrino sul tubo di alimentazione.
Non utilizzare, per l’allacciamento, vecchi tubi già
adoperati in precedenza.
La lavastoviglie é munita di dispositivi di protezione che
impediscono il riflusso dell’acqua di lavaggio nelle tubazioni
dell’acqua potabile e rispondono ai requisiti previsti dalle
normative di sicurezza vigenti in materia.
Sistema di sicurezza
Tubo alimentazione
Il tubo è ad altissima resistenza; sopporta
pressioni sino a 6000 kPa (60 bar), 6 volte un normale tubo.
Come ulteriore sicurezza il tubo di alimentazione è protetto da
una ulteriore guaina contro eventuali danneggiamenti.
In caso di rottura del tubo interno, l’acqua nel tubo assume una
colorazione scura visibile attraverso la speciale guaina
trasparente.
In questo caso chiudere il rubinetto dell’acqua e rivolgersi al
Centro Assistenza Tecnica.
Il tubo di alimentazione è anche dotato di un
dispositivo di sicurezza antisvitamento.
Per scollegare il tubo, premere la leva "B" e ruotare la ghiera
"A" in senso antiorario.
4
570 - 600
820
600
IN05
A
B
CA14
5
Collegamento allo scarico
L’estremità del tubo di scarico può essere collegata:
1. Al sifone dello scarico del lavello, fissandolo eventualmente
con una fascetta.
2. Agganciata al bordo del lavello utilizzando in questo caso
lo speciale gomito di plastica in dotazione (si osservi che
solo alcuni modelli di lavastoviglie prevedono questa
dotazione).
3. Ad un scarico murale dotato di apposito sfiato in aria,
avente un diametro interno di almeno 4 cm.
L’attacco dello scarico deve trovarsi ad un’altezza compresa tra
30 cm (minimo) e 100 cm (massimo) dal pavimento.
Il tubo di scarico può essere orientato indifferentemente verso
destra o sinistra.
Evitare piegamenti o strozzature del tubo che potrebbero
impedire o rallentare il deflusso dell’acqua.
Un’eventuale prolunga del tubo di scarico deve essere inferiore
ai 2 metri ed avere un diametro interno non inferiore a quello
del tubo in dotazione. Anche i raccordi utilizzati per il
collegamento dello scarico devono avere un diametro interno
non inferiore a quello del tubo di scarico.
Attenzione!
Le nostre apparecchiature sono dotate di una sicurezza che
impedisce il ritorno dell’acqua sporca all’interno della
lavastoviglie. Se il sifone dello scarico del vostro lavello ha
incorporato una valvola di non ritorno questa può impedire il
corretto scarico della lavastoviglie.
Vi consigliamo pertanto di rimuoverla.
Collegamento elettrico
I dati riguardanti il collegamento elettrico sono riportati sulla
targhetta matricola, posta sul lato della porta.
Prima di inserire la spina nella presa di corrente, accertarsi che:
1. La tensione di rete indicata sulla targhetta matricola
corrisponda alla tensione di rete presente sul luogo di
installazione.
2. Il contatore, le valvole limitatrici, la linea di alimentazione e
la presa di corrente siano dimensionati per sopportare il
carico massimo richiesto. Assicurarsi che la presa e la
spina siano fra loro compatibili senza l’interposizione di
riduzioni, prese multiple e adattatori vari. Nel caso, fare
sostituire la presa dell’impianto con una di tipo adatto.
Per separare la lavastoviglie dalla rete, staccate la spina.
Attenzione!
La spina deve rimanere accessibile anche dopo
l’installazione dell’apparecchio.
In caso di necessità di sostituzione del cavo di
alimentazione, rivolgersi ad un Centro di Assistenza
Tecnica autorizzato.
Attenzione!
Le norme antinfortunistiche prevedono che la
lavastoviglie sia collegata ad una efficace presa di
terra.
La casa costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non venga
rispettata.
CS18
6
Pulsanti selezione programmi: premere il pulsante
corrispondente al programma prescelto
Pulsanti multi-funzione: oltre alla selezione dei
programmi di lavaggio, con la combinazione di questi pulsanti
è possibile:
- regolare il livello del decalcificatore
- disattivare/riattivare l’erogazione di brillantante
- cancellare un programma in corso
(vedi paragrafi specifici)
Pulsante selezione "PARTENZA RITARDATA":
permette di posticipare l’inizio del programma da un tempo
minimo di 1 ora sino a 19 ore.
Nel visore digitale viene visualizzato:
- il livello sul quale è stato regolato il decalcificatore
- l’attivazione/disattivazione dell’erogazione di brillantante
- il tempo a finire del programma di lavaggio in corso
- le ore di partenza ritardata
- codici di intervento allarme
Spie controllo sale e brillantante: hanno il seguente
significato:
Durante lo svolgimento di un programma le spie sale e
brillantante rimangono spente anche se manca sale o
brillantante.
Spie indicatori delle fasi del programma: hanno il
seguente significato:
Quando un programma di lavaggio viene selezionato, le spie
delle fasi previste per quel programma lampeggiano.
Una volta avviato il programma le spie delle fasi si spengono.
Solo la spia della fase in corso si illumina a luce fissa.
Pannello comandi
si illumina quando manca il sale rigenerante nel
decalcificatore dell’acqua
si illumina quando manca il brillantante nell’apposito
contenitore
lavaggio: si illumina quando è in corso l’intera fase di
lavaggio e risciacqui
asciugatura: si illumina quando è in corso la fase di
asciugatura
fine programma: si illumina quando il programma di
lavaggio è terminato
Loading...
