Rex RTE650, RTE1000, RTE800 User Manual

LAVATRICI

Libretto istruzioni

146 4928 00 - 06/03

RTE 1000 - RTE 800

RTE 650

INDICE

A. PER L’UTENTE

AVVERTENZE ..............................................3

Utilizzo........................................................... 3

Precauzioni contro il gelo ..............................3

Eliminazione della lavabiancheria .................3

Protezione dell'ambiente ...............................3

DESCRIZIONE DELL'APPARECCHIO ........4

Cassetto detersivo .........................................4

Pannello comandi ..........................................4

COME EFFETTUARE UN LAVAGGIO? ......5

Carico della biancheria ..................................5

Dosaggio dei detersivi ...................................5

Scelta del programma desiderato ..................5

Scelta della temperatura ................................5

Scelta dell'opzione desiderata .......................5

- Opzione "Partenza Ritardata" .....................5

- Opzione "Anti macchia" ...............................5

- Opzione "Super risciacquo" .........................5

- Opzione "Centrifuga" ...................................5

Avviamento del programma ...........................6

Intervento nel corso di un programma ...........6

Aggiunta di biancheria ...................................6

Modifica del programma in corso ..................6

Annullamento del programma .......................6

Fine del programma ......................................6

B. PER L’INSTALLATORE

AVVERTENZE ............................................13

CARATTERISTICHE TECNICHE ...............13

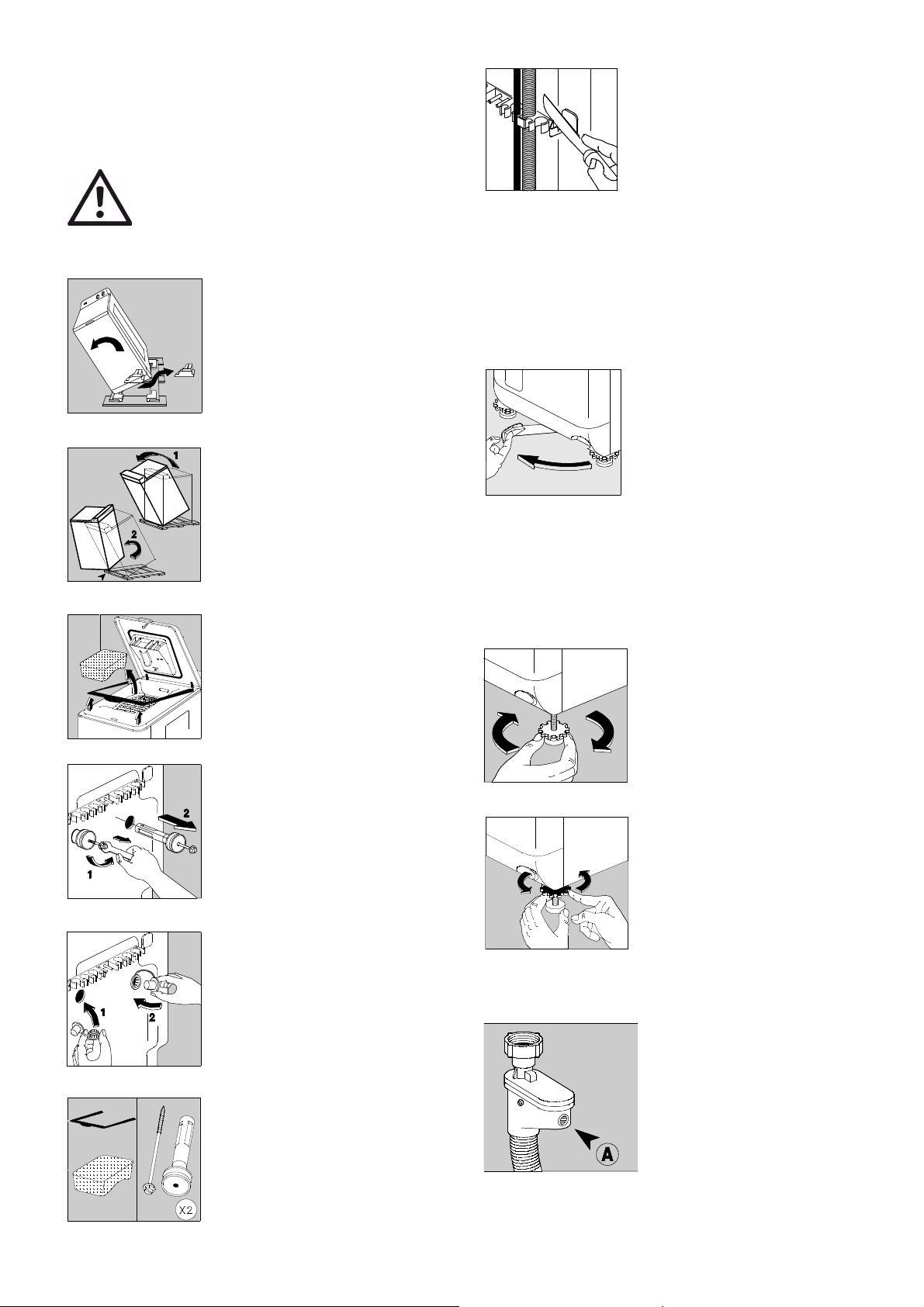

INSTALLAZIONE ........................................14

Dispositivi di sicurezza per il trasporto.........14

Collocazione ................................................14

Spostamento dell'apparecchio ....................14

Messa a livello .............................................14

Alimentazione dell’acqua .............................14

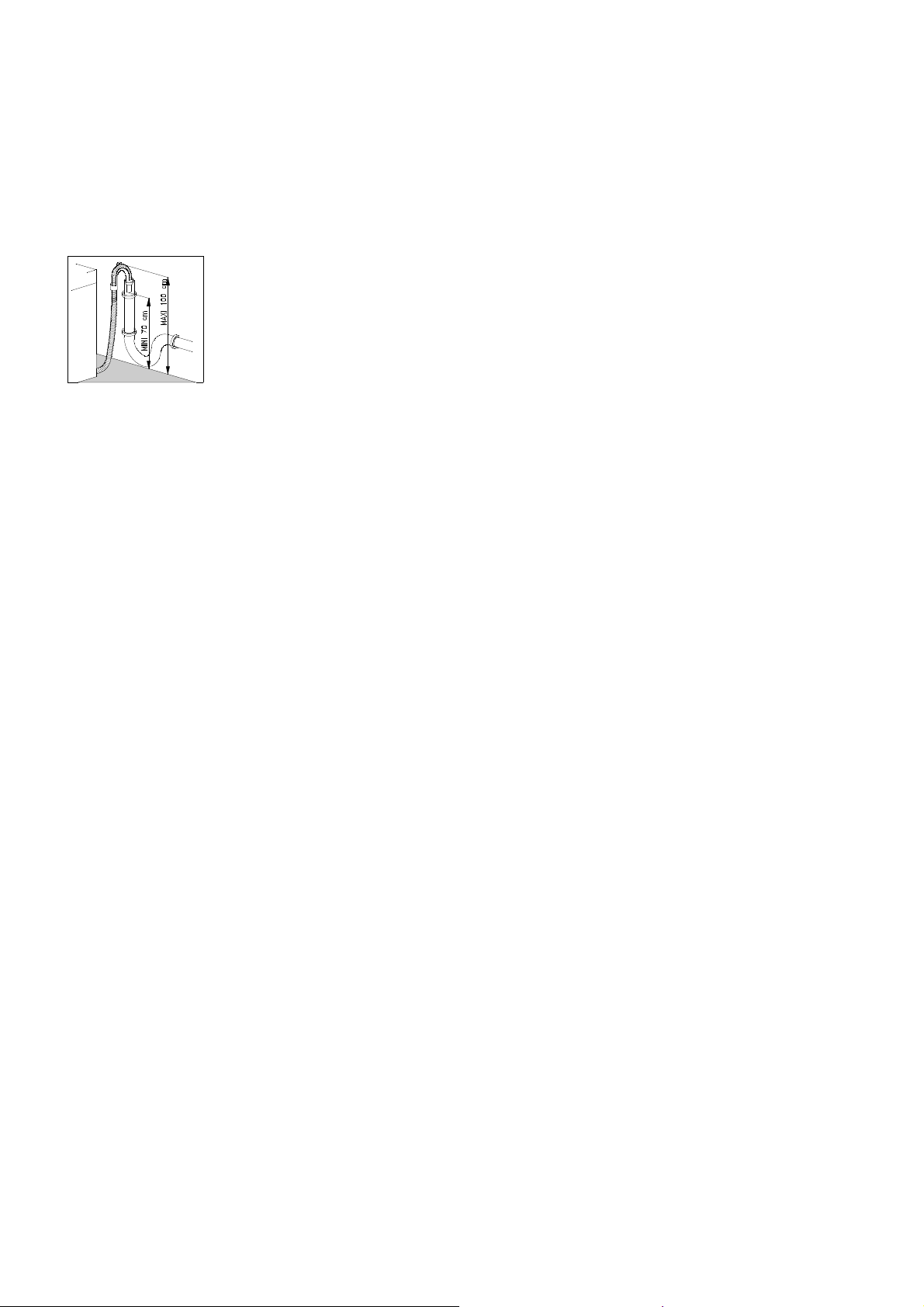

Scarico ........................................................15

Collegamento elettrico .................................15

TABELLA DEI PROGRAMMI .......................7

GUIDA PER IL LAVAGGIO ..........................8

Selezione e preparazione della biancheria ....8

Carichi di biancheria secondo la natura

delle fibre .......................................................8

Detersivi e additivi .........................................8

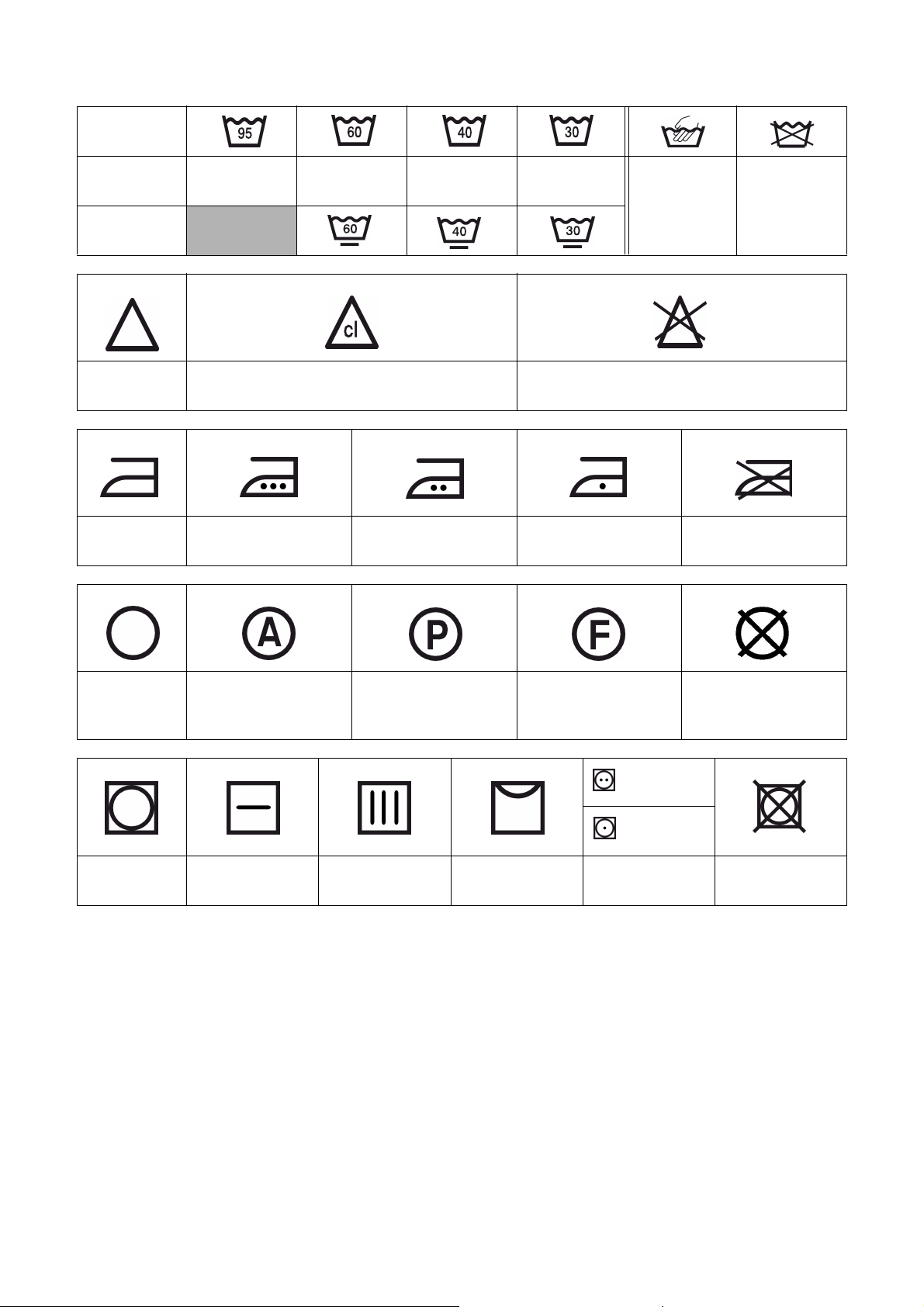

Simboli internazionali per il trattamento

dei tessuti ......................................................9

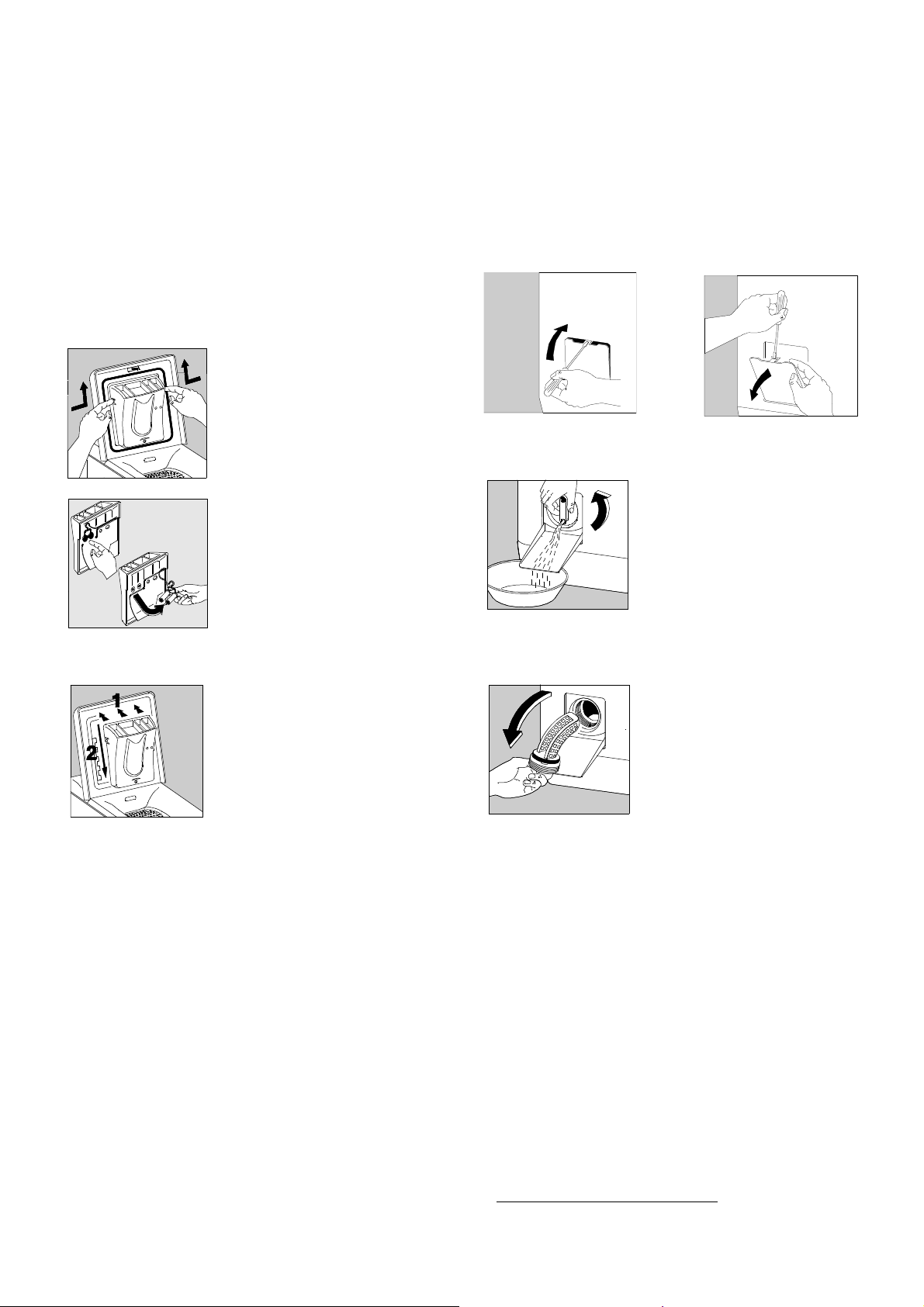

MANUTENZIONE E PULIZIA .....................10

Mobile ..........................................................10

Cassetto detersivo .......................................10

Filtro di scarico ............................................10

IN CASO DI ANOMALIA NEL FUNZIONA-

MENTO ........................................................11

Assistenza e ricambi ....................................12

2

A. PER L'UTENTE

1. AVVERTENZE

Conservate questo manuale di istruzioni insieme al vostro apparecchio. Se quest'ultimo dovesse essere venduto o
ceduto a un'altra persona, assicuratevi che il presente manuale l'accompagni. In questo modo il nuovo utente potrà
essere informato sul funzionamento della lavabiancheria e delle relative avvertenze.

Le avvertenze sono state preparate per la vostra sicurezza e per quella degli altri.
Vi consigliamo di leggere attentamente tali osservazioni prima d'installare e d'utilizzare l'apparecchio. Vi rin­graziamo per la vostra attenzione.

1.1. Utilizzo

• Al ricevimento dell'apparecchio, togliete o fate
togliere immediatamente l'imballaggio esterno.
Controllatene l'aspetto generale. Fate le eventuali
riserve per iscritto sul bollettino di consegna del
quale conserverete una copia.

• L'apparecchio è stato studiato per essere utilizzato
dagli adulti. Assicuratevi che i bambini non lo toc­chino e non l'utilizzino come un giocattolo.

• Non modificate o non cercate di modificare le carat­teristiche dell'apparecchio, in quanto ciò rappresen­terebbe per voi un rischio.

• L'apparecchio è destinato al normale uso domes­tico. Non l'utilizzate per fini commerciali o industriali
o per scopi diversi da quello per il quale è stato pro­gettato.

• Dopo averlo usato, scollegate la presa di corrente e
chiudete il rubinetto dell'acqua.

• Lavate nella macchina soltanto i capi che possono
essere sottoposti a questo trattamento. Consultate
le indicazioni che si trovano sull'etichetta di ciascun
capo.

• Non lavate con la macchina la biancheria con le
stecche, i tessuti non orlati o strappati.

• Prima di ogni lavaggio, abbiate cura di togliere le
monete, le spille di sicurezza, viti, ecc. Possono
provocare danni importanti se sono lasciate nella
biancheria.

• Non mettete nella lavabiancheria i capi smacchiati
con benzina, alcol o tricloroetilene, ecc. Se usate
tali smacchiatori, aspettate che il prodotto sia eva­porato prima di mettere i capi nel cestello.

• Riunite i capi piccoli come calzini, cinghie, ecc. in
un sacchetto di tela o in una federa.

• Impiegate la quantità di detersivo indicata nel para­grafo "Dosaggio dei detersivi".

• Scollegate sempre la lavabiancheria prima di effet­tuarne la pulizia e la manutenzione.

1.2. Precauzioni contro il gelo

Se l'apparecchio è esposto a una temperatura inferiore
a 0°C, adottate le seguenti precauzioni:

• Selezionate il programma Scarico e fatelo funzio­nare fino alla fine.

• Mettete l'apparecchio fuori tensione mettendo il
selettore dei programmi sulla posizione "Arresto"

premendo il tasto "Avvio/Arresto"*.

• Scollegate l'apparecchio.

• Riavvitate il tubo d'alimentazione dell'acqua e
rimettete a posto il tubo di scarico.

In questo modo l'acqua rimasta nei tubi sarà evacuata,
evitando così la formazione di gelo e di conseguenza il
deterioramento dell'apparecchio.
Per far funzionare di nuovo l'apparecchio, controllate
che sia bene installato in un locale in cui la temperatura
è superiore a 0°C.

*

o

1.3. Eliminazione della lavabiancheria

Tutti i materiali contrassegnati dal marchio sono ri­ciclabili. Metteteli in una discarica pubblica (informatevi
presso i servizi comunali) in modo che possano essere
recuperati e riciclati.
Al momento d'eliminare definitivamente l'apparecchio,
rendete inservibile ciò che può presentare un pericolo:
tagliate il cavo d'alimentazione alla base dell'apparec­chio.

1.4. Protezione dell'ambiente

Allo scopo di realizzare risparmi d'acqua e d'energia e
dunque di contribuire alla protezione dell'ambiente, vi
consigliamo di rispettare le seguenti istruzioni:

• Utilizzate possibilmente l'apparecchio a piena
capacità (facendo tuttavia attenzione di non sovrac­caricare il cestello).

• Utilizzate la funzione Prelavaggio o Ammollo unica­mente per la biancheria molto sporca.

• Regolate la dose di detersivo alla durezza
dell'acqua (ved. paragrafo "Dosaggio dei deter­sivi"), al carico e al grado di sporco della bianche­ria.

• Chiudete il rubinetto e scollegate il tubo d'alimenta­zione dell'acqua.

• Mettete l'estremità di questo tubo e del tubo di sca­rico in una bacinella sul pavimento.

* secondo il tipo di modello

3

2. DESCRIZIONE DELL'APPARECCHIO

1

2

1 - Pannello dei comandi
2 - Maniglia d'apertura del coperchio
3 - Piedini di messa a livello
4 - Sportello del filtro
5 - Leva per spostare l'apparecchio

4

5

3

2.1. Cassetto detersivo

Simboli

1 - prelavaggio 4 - ammorbidente

2

1

5

4

3

2 - lavaggio 5 - eccesso di ammorbidente
3 - candeggina

(non superare il segnale MAX)

2.2. Pannello comandi

(non superare il segnale MAX)

(se troppo riempito).

1 - Tasto "Partenza ritardata" 5 - Tasto "Centrifuga"
2 - Tasto "Avvio/Pausa" 6 - Led di indicazione fine ciclo
3 - Tasto "Anti macchia" 7 - Selettore delle temperature
4 - Tasto "Super Risciacquo" 8 - Selettore dei programmi

2

5

1

4

3

7

6

modello presentato : RTE 1000

8

4

3. COME EFFETTUARE UN

3.4. Scelta della temperatura

LAVAGGIO?

Prima d'effettuare il primo lavaggio nella lavabianche­ria, vi consigliamo d'effettuare un lavaggio iniziale a
90°C senza biancheria, ma con detersivo per pulire la
vasca.

3.1. Carico della biancheria

• Sollevate il coperchio della macchina.

• Aprite il cestello premendo il pulsante di bloccaggio
A: i due sportelli si sganciano automaticamente.

• Introducete la biancheria, chiudete il cestello e il
coperchio della lavabiancheria.

Importante: prima della chiu­sura del coperchio della
macchina, assicuratevi che
la porta del cestello sia ben
chiusa.

A

Una particolare dispositivo permette di avere il cesto in
posizione di apertura quando il programma di lavaggio
è terminato. Questo facilita il carico e lo scarico della
biancheria. Se dovesse succedere che uno sbilancia­mento altera il funzionamento, girare il cesto con le due
mani.

•sportelli agganciati,

•pulsante di bloccaggio A
non più premuto.

Selezionate la temperatura
di lavaggio adatta per il
programma prescelto
(seguendo l'informazione
fornita nella tabella dei
programmi) e attenetevi alla
temperatura indicata
sull'etichetta delle istruzioni
per ogni articolo che deve
essere lavato (ved. la guida
di lavaggio).

3.5. Scelta dell'opzione desiderata

Le varie opzioni devono essere scelte dopo la selezio­ne del programma e prima di premere il tasto "Avvio/
Pausa".

Premete il o i tasti desiderati ; le spie corrispondenti si
accendono. Premendo nuovamente, le spie si spengo­no. Se una di queste opzioni non è compatibile col pro­gramma prescelto, la spia relativa lampeggia per alcuni
secondi (ved. tabella dei programmi).

3.2. Dosaggio dei detersivi

Grazie a un dispositivo di lavaggio che permette di ri­durre i consumi d'acqua e dei detersivi, potete ridurre le
dosi consigliate dai produttori di detersivi.
Versate la dose di detersivo in polvere nei comparti­menti lavaggio e prelavaggio se avete scelto l'op­zione "prelavaggio". Versate eventualmente
l'ammorbidente nel compartimento e la candeggina
nel compartimento .
Se usate un altro tipo di detergente, consultate il para­grafo "detergenti e additivi" della guida di lavaggio.

3.3. Scelta del programma desiderato

Troverete il programma adatto al tipo di biancheria nel­la tabella dei programmi (ved. § 4).

Posizionate il selettore dei pro­grammi sul programma desi­derato.

O = Arresto

3.5.1. Opzione "Partenza Ritardata"

Questa opzione permette di ritardare l'inizio di un pro­gramma. Selezionate il numero d'ore al termine delle
quali desiderate che inizi il programma premendo con
pressioni successive il tasto.

3.5.2. Opzione "Anti macchia"

Selezionando questa opzione la lavatrice effettuerà il
candeggio, prelevando automaticamente la candeggi­na al primo risciacquo.
Questo trattamento consentirà l’eliminazione anche
delle macchie più resistenti.
Questa opzione è compatibile solo con i programmi
«Cotone» senza prelavaggio.
La candeggina va versata nell’apposito scomparto del
cassetto detersivo, contrassegnato con il simbolo ,
prima di avviare la lavatrice.

3.5.3. Opzione "Super risciacquo"

Questa opzione permette d'aggiungere un risciacquo ai
programmi Cotone, Sintetici e Delicati.

3.5.4. Opzione "Centrifuga"

Al momento della selezione del programma, la spia
corrispondente alla velocià di centrifuga consigliata si
illumina. È possibile regolare la velocità di centrifuga
corrispondente al tipo di biancheria ed al grado di umi­dità desiderato a fine lavaggio.
La velocità di centrifuga intermedia dipende dal pro-

5

gramma selezionato e non può essere modificata.
Se la velocità di centrifuga non viene modificata, la cen­trifuga finale verrà automaticamente adattata al pro­gramma di lavaggio scelto.

3.6. Avviamento del programma

Dopo aver scelto il programma di lavaggio,
premete il tasto "Avvio/Pausa" per avviare il
ciclo; la spia relativa si accende.
È normale che il selettore dei programmi
non giri durante il ciclo.

3.7. Intervento nel corso di un

programma

3.7.1. Aggiunta di biancheria

Premete il tasto "Avvio/Pausa": la spia corrispondente
lampeggia durante il periodo della pausa. Premete
nuovamente questo tasto per continuare il programma.
È normale aspettare circa 2 minuti prima di poter aprire
il coperchio, per dare tempo al dispositivo di sicurezza
di sbloccarsi.

3.7.2. Modifica del programma in corso

Prima d'effettuare qualsiasi modifica del programma in
corso, si deve mettere la lavabiancheria in pausa pre­mendo il tasto "Avvio/Pausa". Se la modifica non è pos­sibile, la spia corrispondente lampeggia per alcuni
secondi. Se, malgrado tutto, decidete di cambiare il
programma, si deve annullare il programma in corso
(ved. qui sotto).

3.7.3. Annullamento del programma

Se desiderate annullare un programma, girate la leva
del selettore dei programmi sulla posizione "Arresto".
Si può scegliere un nuovo programma dopo l'annulla­mento del precedente.

3.8. Fine del programma

La lavabiancheria si ferma automaticamente. È norma­le aspettare circa 2 minuti prima di poter aprire il coper­chio, per dare tempo al dispositivo di sicurezza di
sbloccarsi.

Se viene scelta l'opzione "Antipiega"*, la spia del tasto
"Avvio/Pausa" lampeggia per indicare che l'acqua deve
essere scaricata prima d'aprire il coperchio.

Girate la manopola del selettore dei programmi sulla
posizione "Arresto". Estraete la biancheria. Scollegate
la presa di corrente e chiudete il rubinetto d'alimenta­zione dell'acqua.

Osservazione: vi consigliamo di lasciare il coperchio e
il cestello aperti dopo l'uso per aerare la vasca.

*secondo modello

6

4. TABELLA DEI PROGRAMMI

(

D

a

t

i

i

n

d

i

c

a

t

i

v

i

s

u

s

c

e

t

t

i

b

i

l

i

d

i

v

a

r

i

a

r

e

i

n

f

u

n

z

i

o

n

e

d

e

l

l

e

c

o

n

d

i

z

i

o

n

i

d

'

u

t

i

l

i

z

z

o

)

In questa tabella non sono enumerate tutte le possibilità, ma soltanto le regolazioni più utilizzate.

Programma

Tipo di biancheria

A COTONE BIANCO

CON PRELAVAGGIO

Carico

kg

Opzioni

possibili

5,0 Partenza Ritardata

Super risciacquo

Tempe-

rature

°C Litri kWh Durata

Consumi
indicativi

30 - 90 74 2,3 165-175

Centrifuga

B COTONE BIANCO

5,0

30 - 90 63 2,1 140-150

SENZA PRELAVAGGIO

A COTONE COLORATO

CON PRELAVAGGIO

B COTONE COLORATO

SENZA PRELAVAGGIO

5,0 30 - 60 69 1,5 145-155

Partenza Ritardata

5,0 30 - 60 58 1,3 120-130

Anti macchia

Super risciacquo

Centrifuga

C DYNAMIC 5,0 60 58 1,1 110-120
D DYNAMIC 3,0 60 54 0,9 75-85
F ECO AA
G NIGHT CYCLE

*

**

5,0 40 - 60 49 0,95 140-150
5,0 Partenza Ritardata

40 - 60 85 1,4 145-155

Anti macchia

Super risciacquo

H SINTETICI - MISTI 2,5

J SINTETICI - BREVE 2,5 30 - 60 57 1,0 80-90

K DELICATI - SETA 2,5

Super risciacquo

Partenza Ritardata

30 - 60 57 1,1 90-100

â - 40 52 0,6 65-75

Centrifuga

L LANA WOOLMARK 1,0

â - 40 53 0,35 50-60

M LINGERIE 1,0 30 53 0,35 50-60
N RE-FRESH 2,5 Partenza Ritardata

30 43 0,3 30-40

Centrifuga

P RISCIACQUI 5,0 Anti macchia

- 42 0,05 30-40

Super risciacquo

Centrifuga

Q SCARICO 5,0 - /
R CENTRIFUGA 5,0 Centrifuga - /

* Programma di riferimento per prove secondo la norma CEI 456.
**L’acqua dell’ultimo risciacquo di questo programma non viene scaricata per evitare che la biancheria si sgualcis-

ca, se non viene tolta dalla lavatrice appena terminato il programma. Il ciclo prevede, inoltre, l’esecuzione di 6 ris­ciacqui ed essendo particolarmente silenzioso (la lavatrice non effettua le centrifughe intermedie), può essere
eseguito anche di notte.

7

0,002
0,015

0-10
5-15

5. GUIDA PER IL LAVAGGIO

5.1. Selezione e preparazione della

biancheria

5.3. Detersivi e additivi

Utilizzate unicamente detersivi e additivi adatti per l'im­piego in una lavabiancheria. Basatevi sulle indicazioni
del fabbricante rispettando i paragrafi 2.1 e 3.2.

• Selezionate la biancheria secondo il tipo e il sim­bolo di trattamento (ved. capitolo 5.4 : Simboli inter­nazionali per il trattamento dei tessuti): lavaggio
normale per la biancheria resistente che può sop­portare un lavaggio e una centrifuga energici;
lavaggio delicato per la biancheria delicata che
occorre trattare con precauzione. Per i carichi misti,
carichi composti di capi in fibre di differente natura,
scegliete un programma e una temperatura adatti
alla fibra più fragile.

• Lavate separatamente la biancheria bianca e la
biancheria colorata, altrimenti la biancheria bianca
diventerà colorata o assumerà un colore grigiastro.

• Gli abiti nuovi colorati hanno spesso un'eccedenza
di colore. La prima volta, lavate preferibilmente tali
capi separatamente. Rispettate le indicazioni di
trattamento "lavare separatamente" e "lavare
parecchie volte separatamente".

• Svuotate le tasche e dispiegate la biancheria.

• Togliete i bottoni scuciti, spille e ganci. Chiudete le
chiusure lampo, annodate i lacci e le strisce.

• Rivoltate gli abiti in tessuti pluristrati (sacchi a pelo,
giacche a vento, ecc...), i capi di maglieria colorati e
la lana e i tessuti con ornamenti riportati (aggiunti).

• Lavate i piccoli capi fragili (calzini, collants, reggi­seno, ecc...) in una reticella per biancheria.

• Trattate con particolare precauzione le tende.
Togliete i ganci di fissazione e avvolgete i tendaggi
in una rete o in un sacco.

I detersivi in polvere possono essere utilizzati senza al­cuna restrizione; i detersivi liquidi possono essere ver­sati sia in una vaschetta dosatrice sistemata
direttamente nel cestello, sia nel comparto lavaggio
purché la lavabiancheria venga immediatamente mes­sa in moto; i detersivi in tavolette o in dosi devono es­sere messi obbligatoriamente nel comparto lavaggio
del cassetto detersivo della lavabiancheria.
La quantità di detersivo da utilizzare è in funzione del
carico di biancheria da lavare, della durezza dell'acqua
e del grado di sporcizia della biancheria.
Se l'acqua è dolce, diminuite leggermente le dosi. Se
l'acqua è calcarea (l'impiego di un anticalcare è consi­gliato) o se la biancheria è molto sporca o macchiata,
aumentate un po' le dosi.
Otterrete il grado di durezza dell'acqua contattando la
società di distribuzione dell'acqua del vostro comune o
qualsiasi altro ufficio competente.

5.2. Carichi di biancheria secondo la

natura delle fibre

La quantità di biancheria introdotta nel cestello non
deve superare la capacità massima della lavabianche­ria. Tale capacità può variare secondo la natura dei tes­suti. Diminuite la quantità di biancheria se si tratta di
biancheria molto sporca o di tessuto spugna.

Tutti i tessuti non hanno lo stesso volume d'ingombro e
lo stesso potere di ritenzione d'acqua. Per questo mo­tivo, in generale, il cestello può essere riempito:

• completamente, ma senza pressione eccessiva per
la biancheria di cotone, lino e misto lino,

• a metà del volume, per i cotoni trattati e le fibre sin­tetiche,

• per circa un terzo del volume, per i capi molto fragili
come tendaggi e indumenti di lana.

Per un carico di biancheria mista, riempite il cestello in
funzione delle fibre più fragili.

8

5.4. Simboli internazionali per il trattamento dei tessuti

LAVAGGIO

NORMALE

Lavaggio a

95°C

LAVAGGIO

DELICATO

CANDEGGIO

STIRATURA Temperatura elevata

Candeggio al cloro (candeggina) permesso

(unicamente a freddo e con una soluzione diluita)

(200°C max)

Lavaggio a

Lavaggio a

60°C

Temperatura media

(150°C max)

40°C

Lavaggio a

30°C Lavaggio

delicato a

mano

Candeggio al cloro (candeggina) proibito

Temperatura bassa

(100°C max)

Non lavare

Non stirare

PULIZIA A

SECCO

ASCIUGA-

TURA

Pulizia a secco

(tutti i solventi abituali)

Asciugatura

biancheria stesa

Asciugatura bian-

Pulizia a secco

(tutti i solventi salvo il

tricloroetilene)

cheria appesa

Pulizia a secco

(unicamente solventi

petroliferi e R113)

Asciugatura su

attaccapanni

Non pulire a secco

Alta
temperatura

Temperatura
moderata

Asciugatura per-

messa nel cestello

Non asciugare

nel cestello

9

6.

MANUTENZIONE E PULIZIA

6.3. Filtro di scarico

Effettuate la pulizia solo dopo aver scollegato l'appa­recchio.

6.1. Mobile

Pulite il mobile della lavabiancheria usando acqua tie­pida e un detersivo dolce. Non utilizzate mai alcol, sol­venti o prodotti simili.

6.2. Cassetto detersivo

Smontaggio:

Esercitate una pressione sui
ganci situati su ciascun lato del
cassetto dei prodotti e tiratelo
verso l'alto.

Potrete così pulirlo con acqua
corrente con una spazzola o
un panno. Controllate che i si­foni situati dietro il cassetto dei
prodotti non siano ostruiti.

Pulite regolarmente il filtro che si trova nella parte bas­sa dell'apparecchio. La spia "filtro"* si accende quando
il filtro è ostruito. In questo caso, pulitelo immediata­mente. Se lavate della biancheria che perde molti filac­ci, pulitelo dopo ogni lavaggio.

• Aprite lo sportello Aprite lo sportello utilizza­nodo, un cacciavite :

• Svuotate l'acqua residua:

Mettete sotto un recipiente. Gi­rate il tappo in senso antiora­rio, in modo che quest'ultimo si
posizioni sulla verticale e pos­sa far uscire l'acqua residua.

Rimontaggio:

Riposizionate il cassetto dei
prodotti nelle guide fino al bloc­caggio.

• Togliete il filtro:

Svitate a fondo il tappo e to­glietelo. Pulitelo accuratamen­te con acqua corrente.
Rimontate l'insieme e riavvita­telo in senso orario.

Dopo aver pulito il filtro, è necessario chiudere lo spor­tello. Infatti, per motivi di sicurezza, lo sportello dev’es­sere chiuso quando la lavabiancheria è in funzione.

*nel caso il modello la preveda

10

7. IN CASO DI ANOMALIA NEL FUNZIONAMENTO

Durante la fase di produzione della vostra lavabiancheria sono stati effettuati numerosi controlli. Nonostante ciò po­trebbero insorgere alcuni piccoli inconvenienti nell'utilizzo normale dell'apparecchiatura. In caso si verificasse uno di
questi inconvenienti, leggete le seguenti istruzioni prima di chiamare il Servizio di Assistenza Tecnica Autorizzato.

Anomalia Causa
La lavabiancheria non parte: • La lavabiancheria non è correttamente connessa, l'instal-

lazione elettrica non funziona.

• Il coperchio e gli sportelli del cesto non sono chiusi corret­tamente.

• Non è stata impostata correttamente la partenza del pro­gramma.

• Manca tensione elettrica.

• La rete idrica non fornisce acqua.

• Il rubinetto per il carico dell'acqua è chiuso.

• Il tubo di carico è piegato o incastrato.

La lavabiancheria carica acqua e la scarica im­mediatamente:

La lavabiancheria non centrifuga o non scarica: • Il tubo di scarico è piegato o incastrato.

C'é acqua nel pavimento attorno alla lavabian­cheria:

Il risultato di lavaggio non è soddisfacente: • E' stato usato poco detersivo o un detersivo non adatto.

La lavabiancheria vibra o fa rumore: • Verificare se sono state tolte tutte le protezioni che servi-

• L'estremità del tubo di scarico si trova troppo in basso ris­petto alla macchina (vedi paragrafo "Installazione").

• Il filtro è intasato.

• Il carico di biancheria non è ben distribuito nel cesto.

• É stato selezionato il tasto "Antipiega"*.

• L'altezza del tubo di scarico non è corretta.

• É stato usato troppo detersivo che ha causato molta
schiuma.

• È stato usato un detersivo non adatto.

• Il tubo di scarico non è posizionato correttamente.

• Il filtro non è stato rimesso correttamente nella sua sede.

• Il tubo di carico è bucato.

• È stata caricata troppa biancheria.

• Il programma di lavaggio selezionato non era quello
adatto.

vano per il trasporto (vedi paragrafo "Installazione").

• La lavabiancheria non appoggia bene al suolo.

• La lavabiancheria è troppo vicina al muro o ad altro
oggetto.

• Il carico di biancheria non è ben distribuito nel cesto.

• Forse c'é poca biancheria nel cesto.

Il ciclo di lavaggio è troppo lungo: • Il tubo di carico è piegato o incastrato.

• C'é stato un blocco di tensione elettrica o di fornitura
idrica.

• È scattato il dispositivo di sicurezza della temperatura del
motore.

• La temperatura dell'acqua caricata è inferiore al normale.

• È scattato il sistema antischiuma (troppo detersivo) e la
lavabiancheria ha eliminato la schiuma.

• È scattato il dispositivo anti-sbilanciamento ed è stata atti­vata una (o più) fase di srotolamento dei capi per redistri­buire il carico all'interno del cestello.

La lavabiancheria si arresta durante un ciclo di la­vaggio :

• C'è stato un arresto nella fornitura idrica o elettrica.

• È stata programmata la funzione "Antipiega"*.

11

Anomalia Causa
Il coperchio non si apre: • La spia «PORTA»* è spenta,

• La lavatrice si trova in fase di riscaldamento dell’acqua,

• Il coperchio si apre 1 o 2 minuti dopo la fine del pro­gramma*.

Il riposizionamento automatico del cesto non fun-

*

ziona

:

La spia «FINE»** lampeggia 4 volte***: • Il coperchio non è chiuso correttamente.

**

La spia «FINE»

La spia «FINE»** lampeggia 1 volta***: • Il rubinetto dell’acqua è chiuso,

Dal foro del troppo pieno fuoriescono dell'ammor­bidente o della candeggina*:

* Dipende dal tipo di modello.
**Per alcuni modelli, possono attivarsi dei signali sonori.
***Dopo aver eliminato le eventuali cause dell’anomalia, premete il tasto AVVIO/PAUSA per rimettere in movimento
il programma interrotto.

lampeggia 2 volte

***

: • Il filtro è intasato,

• Il carico di biancheria all'interno del cestello è sbilanciato:
girare il cestello a mano.

• Il tubo di scarico è piegato o incastrato,

• L’altezza del tubo di scarico è troppo alta (vedi paragrafo
«installazione»),

• La pompa di scarico è otturata,

• Il sifone dell’installazione è otturato.

• C’è un’interruzione nella rete idrica.

• Non è stata inserita la giusta quantità.

• Il sifone situato dietro il cassetto detersivo è ostruito.

8. ASSISTENZA E RICAMBI

In caso di guasto, consultare il capitolo "In caso di anomalia nel funzionamento" per verificare se il guasto può
essere eliminato autonomamente.
Se non si riesce a rimediare all’inconveniente o a localizzarlo, rivolgersi al centro di assistenza.
Il servizio di assistenza ed i pezzi di ricambio sono disponibili presso i centri di assistenza o i rivenditori autorizzati.
In sede di richiesta di assistenza od ordinazione dei ricambi è importante indicare il codice del prodotto, il numero di
serie ed il modello della macchina, riportati sulla targhetta matricola che si trova dietro alla macchina e all' interno
del filtro.

Modello:....................................................

Numero di serie:.......................................

Codice del prodotto:.................................

Data di acquisto: ......................................

La data di acquisto è riportata sulla ricevuta rilasciata dal negoziante. Conservare tale ricevuta.

12

B. PER L'INSTALLATORE

1. AVVERTENZE

• L'apparecchio è pesante. Fate attenzione quando
dovete spostarlo.

• L'apparecchio deve essere sbloccato prima
dell'impiego. L'eliminazione incompleta dei disposi­tivi di protezione per il trasporto potrebbe causare
dei danni all'apparecchio o ai mobili vicini. L'appa­recchio deve essere scollegato al momento delle
operazioni di bloccaggio.

• Affidate i lavori idraulici necessari per l'installazione
dell'apparecchio unicamente a un idraulico specia­lizzato.

• L'apparecchio deve essere collegato a una presa
elettrica munita della messa a terra secondo le
norme.

• Se l'installazione elettrica della vostra abitazione
richiede una modifica per il collegamento dell'appa­recchio, rivolgetevi a un elettricista specializzato.

• Prima d'effettuare il collegamento dell'apparecchio,

• Dopo aver installato l'apparecchio, assicuratevi che

• Quando la macchina è installata su un suolo con

• La sostituzione del cavo d'alimentazione deve

• La responsabilità del costruttore non potrà essere

2. CARATTERISTICHE TECNICHE

MISURE Altezza

Larghezza
Profondità

leggete attentamente le istruzioni contenute nel
capitolo "Collegamento elettrico".

quest'ultimo non poggi sul cavo d'alimentazione.
moquette, occorre assicurarsi che la moquette non

ostruisca le aperture previste per la ventilazione
situate nella parte bassa della macchina.

essere effettuata unicamente da un Centro di
Assistenza Tecnica Autorizzato.

messa in causa per qualsiasi danno risultante da
un'installazione non conforme.

850 mm
397 mm
600 mm

TENSIONE / FREQUENZA
POTENZA TOTALE

PRESSIONE DELL'ACQUA
Collegamento alla rete idrica

Questo apparecchio è conforme alla direttiva CEE 89-336 relativa alla limitazione dei disturbi radioelettrici
e alla direttiva CEE 73-33 relativa alla sicurezza elettrica.

Minimo
Massimo

230 V / 50 Hz
2300 W

0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
Tipo 20x27

13

3. INSTALLAZIONE

3.1. Dispositivi di sicurezza per il

trasporto

Le parti che servono a proteggere duran­te il trasporto gli organi interni della lava­biancheria devono essere tutte
obbligatoriamente tolte prima della prima
messa in funzione della lavabiancheria.

Togliete l'imballaggio dall'appa­recchio. Inclinate l'apparecchio
sul lato e togliete lo spessore
sotto il motore e raddrizzate
l'apparecchio.

Inclinate l'apparecchio verso
l'indietro, fategli fare un quarto
di giro su uno degli angoli per to­gliere la base di trasporto.

Se volete conservare l'allinea­mento della lavabiancheria con i
mobili contigui, potete tagliare la
barretta di mantenimento dei
tubi situata dietro la lavabian­cheria. Non rimuovete i due ot­turatori laterali.

3.2. Collocazione

Mettete l'apparecchio su un suolo piatto e duro in locale
aerato. Assicuratevi che l'apparecchio non tocchi il
muro o gli altri mobili della stanza.

3.3. Spostamento dell'apparecchio

Per spostare la lavabiancheria,
basta metterla sulle rotelle tiran­do a fondo da destra verso si­nistra la leva situata in basso
dell'apparecchio. Dopo che l'ap­parecchio è posizionato nel
punto prescelto, riportate la leva
nella sua posizione iniziale.

Aprite il coperchio dell'apparec­chio e togliete gli spessori di
bloccaggio e le pellicole di plas­tica. Richiudete il coperchio.

Con una chiave da 10, togliete
le due viti e i distanziali sulla
parte posteriore.

Le aperture, ormai visibili, devo­no essere chiuse con delle mas­cherine che si trovano nella
busta allegata all'apparecchio;
non dimenticate di richiudere la
capsula centrale.

Assicuratevi di aver effettiva­mente tolto questi pezzi dall'ap­parecchio e conservateli in caso
di un futuro trasporto.

3.4. Messa a livello

Una precisa messa a livello evita le vibrazioni, i rumori
e gli spostamenti dell'apparecchio durante il funziona­mento.

Mettete l'apparecchio a livello
agendo sul piede troppo corto.
Svitate insieme il piede e la
ghiera (se occorre, sollevate
l'apparecchio).

Quando l'apparecchio è stabi­le, bloccate il piede al suolo e
rimontate la ghiera al massimo.

3.5. Alimentazione dell’acqua

Tale dispositivo (tubo acqua­stop) é stato progettato per im­pedire danni dovuti a perdite
d’acqua. Nel caso in cui il tubo
d’ingresso dell’acqua sia dan­neggiato dall’usura naturale, il
dispositivo blocca l’ingresso
d’acqua nella macchina.

Il guasto viene segnalato da
una spia luminosa rossa che compare all’interno della
finestrella “A”. Chiudere il rubinetto d’ingresso dell’ac­qua e rivolgersi al Servizio assistenza post-vendita.

14

Collegare questo tubo di alimentazione a un rubinetto
filettato da 3/4".
Aprire il rubinetto di acqua.
Non si può allungare il tubo di alimentazione. Se il tubo
è troppo corto e non si desidera spostare il rubinetto, bi­sogna comperare un tubo completo più lungo, che sia
previsto per questo tipo di utilizzo.

3.6. Scarico

La parte ricurva del tubo di sca­rico deve essere sistemata in
un condotto di scarico (o in un
lavabo) a un'altezza compresa
tra 70 e 100 cm. Assicuratevi
che non rischi di cadere.

• Importante: in nessun caso il tubo di scarico deve
essere prolungato. Se è troppo corto, chiedete
l'intervento di un tecnico specializzato.

3.7. Collegamento elettrico

Questa lavabiancheria può essere collegata unicamen­te su 230V monofase.

Verificate il calibro del fusibile di linea: 10A a 230 V.
L'apparecchio non deve essere collegato mediante una

prolunga o una presa multipla.
Controllate che la presa di terra sia conforme alle nor-

me in vigore.

15

From the Electrolux Group. The world’s No.1 Choice.

14 billion in more than 150 countries around the world.

The Electrolux Group is the world largest producer of powered appliances for kitchen, cleaning and outdoor use. More than 55 million Electrolux Group
products (such as refrigerators, cookers, washing machines, vaccum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD
