Page 1
LAVATRICI
RT 80 A
146 9727 00 - 02/06
Prodotto REX Electrolux
raccomandato dal WWF
Istruzioni per l’installazione e l’uso
I
Page 2
INDICE
PER L’UTENTE .............................................3
Avvertenze ...................................................3
Utilizzo ...................................................... 3
Precauzioni contro il gelo ..........................3
Eliminazione della lavabiancheria .............3
Protezione dell'ambiente ...........................3
Descrizione dell'apparecchio .....................4
Cassetto detersivo ....................................4
Pannello comandi .....................................4
Come effettuare un lavaggio ? ...................5
Carico della biancheria .............................5
Dosaggio dei detersivi ...............................5
Scelta del programma desiderato .............5
Scelta della temperatura ...........................5
Scelta dell'opzione desiderata ..................5
- Opzione "Delay time" ..............................5
- Opzione "Anti macchia" ..........................5
- Opzione "Super risciacquo" ....................5
- Opzione "Centrifuga" ..............................6
Avviamento del programma ......................6
Intervento nel corso di un programma ......6
Aggiunta di biancheria ..............................6
Modifica del programma in corso ..............6
Annullamento del programma ...................6
Fine del programma ..................................6
PER L’INSTALLATORE .............................13
Avvertenze .................................................13
Caratteristiche tecniche ............................13

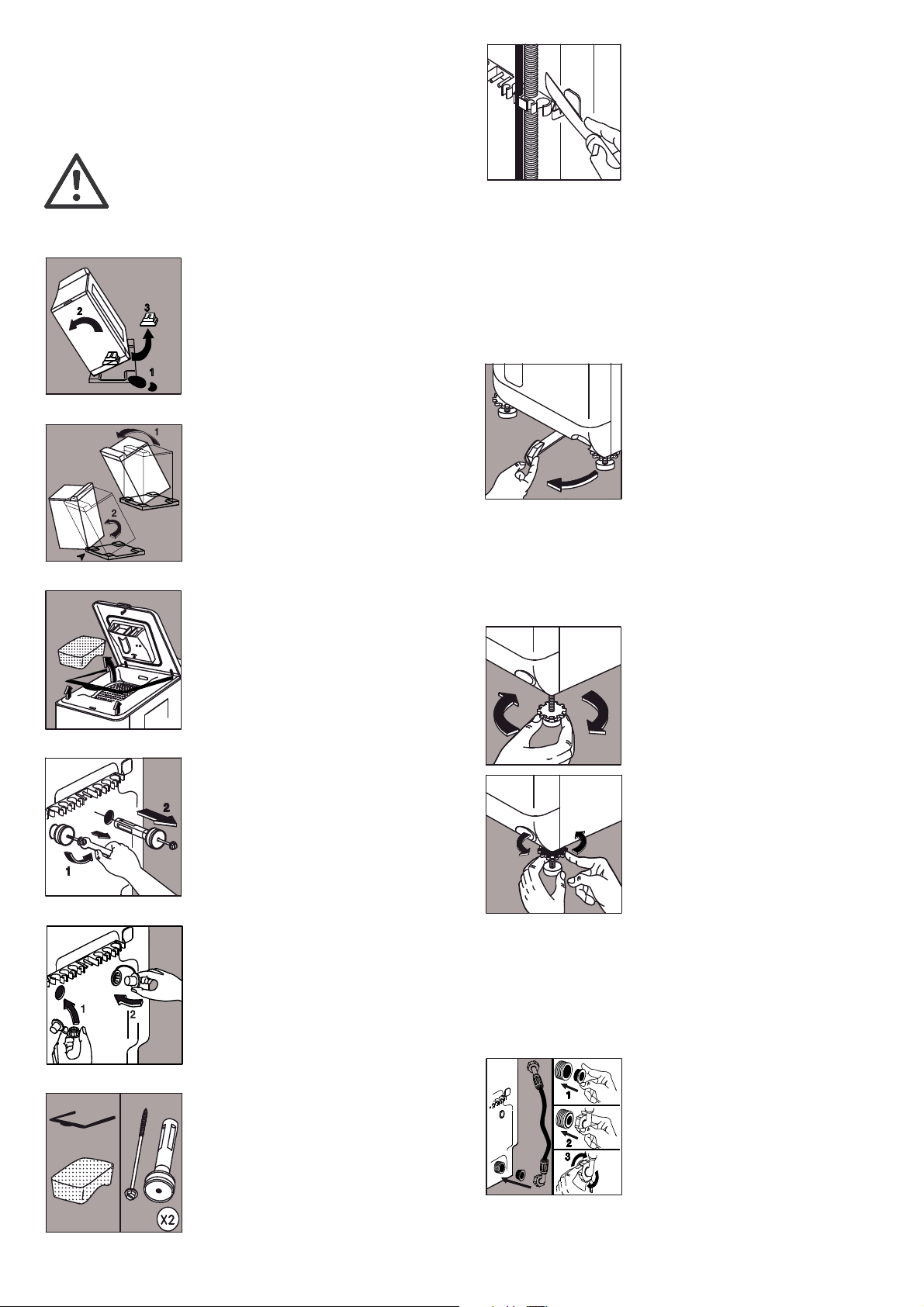

Installazione ...............................................14
Dispositivi di sicurezza per il trasporto.....14
Collocazione ...........................................14
Spostamento dell'apparecchio ................14
Messa a livello ........................................14

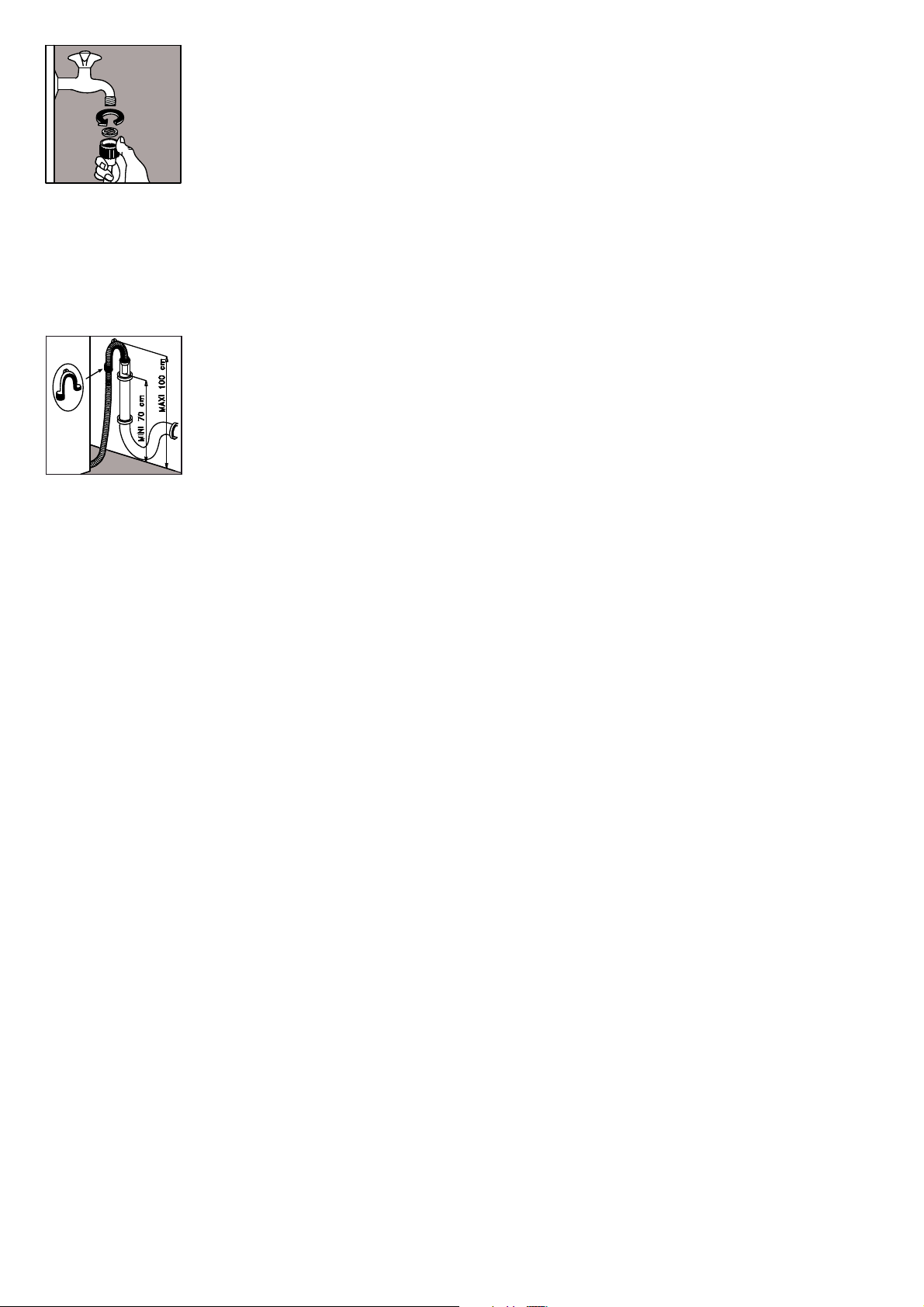

Alimentazione dell’acqua ........................14
Scarico ....................................................15
Collegamento elettrico ............................15
Tabella dei programmi ................................7
Guida per il lavaggio ...................................8
Selezione e preparazione
della biancheria .........................................8
Carichi di biancheria secondo la natura
delle fibre ..................................................8
Detersivi e additivi .....................................8

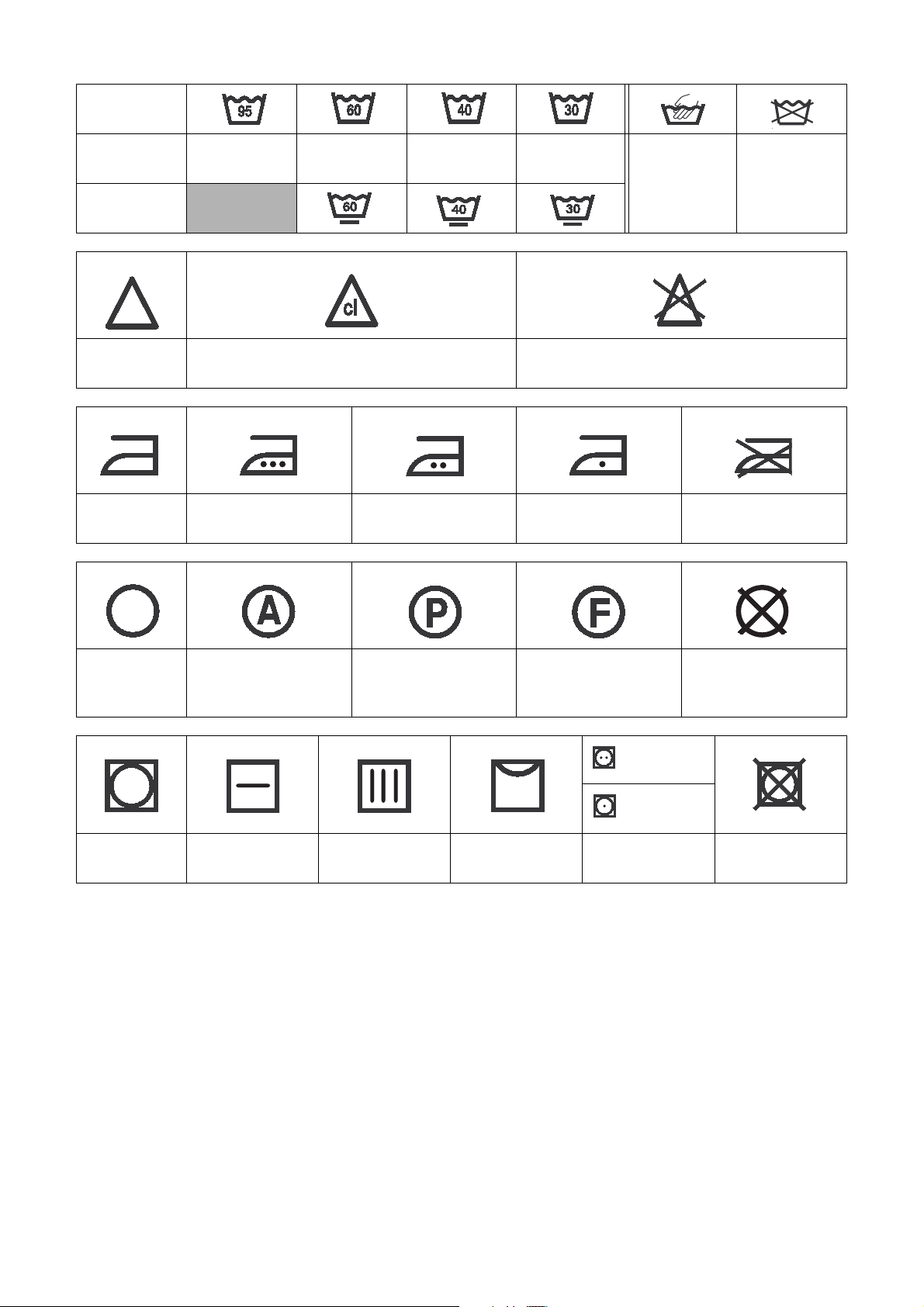

Simboli internazionali per il trattamento
dei tessuti ..................................................9
Manutenzione e pulizia .............................10
Mobile .....................................................10
Cassetto detersivo ..................................10
Filtro di scarico ........................................10
In caso di anomalia nel funzionamento ...11
Assistenza e ricambi .................................12
2
Page 3
A. PER L'UTENTE
1. AVVERTENZE
Conservate questo manuale di istruzioni insieme al vostro apparecchio. Se quest'ultimo dovesse essere venduto o ceduto
a un'altra persona, assicuratevi che il presente manuale l'accompagni. In questo modo il nuovo utente potrà essere informato sul funzionamento della lavabiancheria e delle relative avvertenze.
Le avvertenze sono state preparate per la vostra sicurezza e per quella degli altri.
Vi consigliamo di leggere attentamente tali osservazioni prima d'installare e d'utilizzare l'apparecchio. Vi ringraziamo per la vostra attenzione.
mendo il tasto "Avvio/Arresto"*.
1.1. Utilizzo
• Al ricevimento dell'apparecchio, togliete o fate togliere
immediatamente l'imballaggio esterno. Controllatene
l'aspetto generale. Fate le eventuali riserve per iscritto
sul bollettino di consegna del quale conserverete una
copia.
• L'apparecchio è stato studiato per essere utilizzato
dagli adulti. Assicuratevi che i bambini non lo tocchino
e non l'utilizzino come un giocattolo.
• Non modificate o non cercate di modificare le caratteristiche dell'apparecchio, in quanto ciò rappresenterebbe per voi un rischio.
• L'apparecchio è destinato al normale uso domestico.
Non l'utilizzate per fini commerciali o industriali o per
scopi diversi da quello per il quale è stato progettato.
• Dopo averlo usato, scollegate la presa di corrente e
chiudete il rubinetto dell'acqua.
• Lavate nella macchina soltanto i capi che possono
essere sottoposti a questo trattamento. Consultate le
indicazioni che si trovano sull'etichetta di ciascun capo.
• Non lavate con la macchina la biancheria con le stecche, i tessuti non orlati o strappati.
• Prima di ogni lavaggio, abbiate cura di togliere le
monete, le spille di sicurezza, viti, ecc. Possono provocare danni importanti se sono lasciate nella biancheria.
• Non mettete nella lavabiancheria i capi smacchiati con
benzina, alcol o tricloroetilene, ecc. Se usate tali
smacchiatori, aspettate che il prodotto sia evaporato
prima di mettere i capi nel cestello.
• Riunite i capi piccoli come calzini, cinghie, ecc. in un
sacchetto di tela o in una federa.
• Impiegate la quantità di detersivo indicata nel paragrafo "Dosaggio dei detersivi".
• Scollegate sempre la lavabiancheria prima di effettuarne la pulizia e la manutenzione.
1.2. Precauzioni contro il gelo
Se l'apparecchio è esposto a una temperatura inferiore a
0°C, adottate le seguenti precauzioni:
• Chiudete il rubinetto e scollegate il tubo d'alimentazione dell'acqua.
• Mettete l'estremità di questo tubo e del tubo di scarico
in una bacinella sul pavimento.
• Selezionate il programma Scarico e fatelo funzionare
fino alla fine.
• Mettete l'apparecchio fuori tensione mettendo il selettore dei programmi sulla posizione "Arresto"
*
o pre-
• Scollegate l'apparecchio.
• Riavvitate il tubo d'alimentazione dell'acqua e rimettete
a posto il tubo di scarico.
In questo modo l'acqua rimasta nei tubi sarà evacuata, evitando così la formazione di gelo e di conseguenza il deterioramento dell'apparecchio.
Per far funzionare di nuovo l'apparecchio, controllate che
sia bene installato in un locale in cui la temperatura è superiore a 0°C.
1.3. Eliminazione della lavabiancheria
Tutti i materiali contrassegnati dal marchio sono riciclabili. Metteteli in una discarica pubblica (informatevi
presso i servizi comunali) in modo che possano essere recuperati e riciclati.
Al momento d'eliminare definitivamente l'apparecchio,
rendete inservibile ciò che può presentare un pericolo: tagliate il cavo d'alimentazione alla base dell'apparecchio.
Il simbolo sul prodotto o sulla confezione indica che
il prodotto non deve essere considerato come un normale
rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo
prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento
inadeguato del prodotto. Per informazioni più dettagliate
sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in
cui è stato acquistato il prodotto.
1.4. Protezione dell'ambiente
Allo scopo di realizzare risparmi d'acqua e d'energia e
dunque di contribuire alla protezione dell'ambiente, vi consigliamo di rispettare le seguenti istruzioni:
• Utilizzate possibilmente l'apparecchio a piena capacità
(facendo tuttavia attenzione di non sovraccaricare il
cestello).
• Utilizzate la funzione Prelavaggio o Ammollo unicamente per la biancheria molto sporca.
• Regolate la dose di detersivo alla durezza dell'acqua
(ved. paragrafo "Dosaggio dei detersivi"), al carico e al
grado di sporco della biancheria.
* secondo il tipo di modello
3
Page 4
2. DESCRIZIONE DELL'APPARECCHIO
1
2
1 - Pannello dei comandi
2 - Maniglia d'apertura del coperchio
3 - Piedini di messa a livello
4 - Sportello del filtro
5 - Leva per spostare l'apparecchio
4
5
3
2.1. Cassetto detersivo
Simboli
1 - prelavaggio 4 - ammorbidente
2
1
4
3
5
2 - lavaggio 5 - eccesso di ammorbidente
3 - candeggina (unicamente programmi cotone senza prelavaggio)
(non superare il segnale MAX)
2.2. Pannello comandi
(non superare il segnale MAX)
(se troppo riempito).
1 - Tasto "Delay Time" 5 - Tasto "Centrifuga"
2 - Tasto "Avvio/Pausa" 6 - Led di indicazione fine ciclo
3 - Tasto "Anti macchia" 7 - Selettore delle temperature
4 - Tasto "Super Risciacquo" 8 - Selettore dei programmi
2
134
5
7
6
8
4
Page 5
3. COME EFFETTUARE UN
3.4. Scelta della temperatura
LAVAGGIO?
Prima d'effettuare il primo lavaggio nella lavabiancheria, vi consigliamo d'effettuare un lavaggio iniziale a
90°C senza biancheria, ma con detersivo per pulire la
vasca.
3.1. Carico della biancheria
• Sollevate il coperchio della macchina.
• Aprite il cestello premendo il pulsante di bloccaggio
A: i due sportelli si sganciano automaticamente.
• Introducete la biancheria, chiudete il cestello e il
coperchio della lavabiancheria.
Importante: prima della chiusura del coperchio della
macchina, assicuratevi che
la porta del cestello sia ben
chiusa.
A
3.2. Dosaggio dei detersivi
Grazie a un dispositivo di lavaggio che permette di ridurre i consumi d'acqua e dei detersivi, potete ridurre le
dosi consigliate dai produttori di detersivi.
Versate la dose di detersivo in polvere nei compartimenti lavaggio e prelavaggio se avete scelto l'opzione "prelavaggio". Versate eventualmente
l'ammorbidente nel compartimento e la candeggina
nel compartimento (unicamente programmi cotone
senza prelavaggio).
Se usate un altro tipo di detergente, consultate il paragrafo "detergenti e additivi" della guida di lavaggio.
•sportelli agganciati,
•pulsante di bloccaggio A
non più premuto.
Selezionate la temperatura
di lavaggio adatta per il
programma prescelto
(seguendo l'informazione
fornita nella tabella dei
programmi) e attenetevi alla
temperatura indicata
sull'etichetta delle istruzioni
per ogni articolo che deve
essere lavato (ved. la guida
di lavaggio).
3.5. Scelta dell'opzione desiderata
Le varie opzioni devono essere scelte dopo la selezione del programma e prima di premere il tasto "Avvio/
Pausa".
Premete il o i tasti desiderati ; le spie corrispondenti si
accendono. Premendo nuovamente, le spie si spengono. Se una di queste opzioni non è compatibile col programma prescelto, la spia relativa lampeggia per alcuni
secondi (ved. tabella dei programmi).
3.5.1. Opzione "Delay Time"
Questa opzione permette di ritardare l'inizio di un programma. Selezionate il numero d'ore al termine delle
quali desiderate che inizi il programma premendo con
pressioni successive il tasto.
3.3. Scelta del programma desiderato
Troverete il programma adatto al tipo di biancheria nella tabella dei programmi (ved. § 4).
Posizionate il selettore dei programmi sul programma desiderato.
O = Arresto
3.5.2. Opzione "Anti macchia"
Selezionando questa opzione la lavatrice effettuerà il
candeggio, prelevando automaticamente la candeggina al primo risciacquo.
Questo trattamento consentirà l’eliminazione anche
delle macchie più resistenti.
Questa opzione è compatibile solo con i programmi
«Cotone» senza prelavaggio.
La candeggina va versata nell’apposito scomparto del
cassetto detersivo, contrassegnato con il simbolo ,
prima di avviare la lavatrice.
3.5.3. Opzione "Super risciacquo"
Puo essere selezionato in tutti i programmi di lavaggio,
eccetto "lana", "lingerie" e "refresh". La macchina effettua due risciacqui supplementari eliminando le centrifughe intermedie tra i primi 3 risciacqui. Questa soluzione
innovativa permette una più efficace eliminazione del
detersivo.
E consigliato per persone con pelle sensibile, allergiche
ai detersivi.
5
Page 6
3.5.4. Opzione "Centrifuga"
Permette di ridurre la velocità massima di centrifuga
selezionata automaticamente dalla macchina in funzione del tipo di tessuto, oppure di scegliere la funzione
. Si accende la spia corrispondente alla posizione selezionata.
Se si attiva la funzione , la macchina non scarica
l’acqua dell’ultimo risciacquo, per evitare la formazione
di pieghe nei tessuti. Al termine del programma, la spia
FINE CICLO e la spia sono accese per indicare
che l’acqua deve essere scaricata.
Per scaricare l’acqua, effettuare un programma Q
(Scarico) o R (Centrifuga).

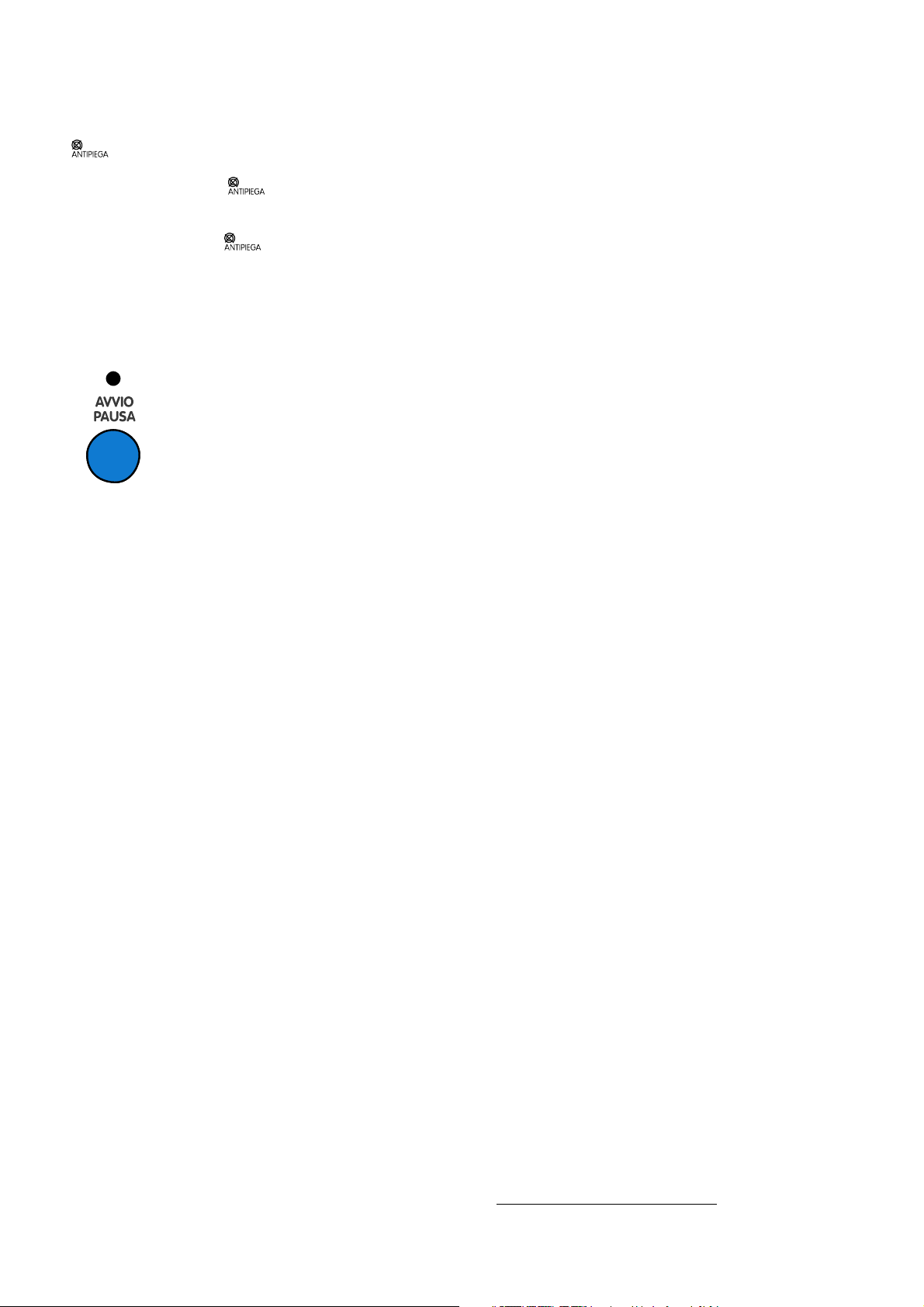

3.6. Avviamento del programma
3.7.2. Modifica del programma in corso
Prima d'effettuare qualsiasi modifica del programma in
corso, si deve mettere la lavabiancheria in pausa premendo il tasto "Avvio/Pausa". Se la modifica non è possibile, la spia corrispondente lampeggia per alcuni
secondi. Se, malgrado tutto, decidete di cambiare il
programma, si deve annullare il programma in corso
(ved. qui sotto).
3.7.3. Annullamento del programma
Se desiderate annullare un programma, girate la manopola del selettore dei programmi sulla posizione "Arresto".
Si può scegliere un nuovo programma dopo l'annullamento del precedente.
Controllare che il rubinetto dell’acqua
sia aperto.
Dopo aver scelto il programma di lavaggio, premete il tasto "Avvio/Pausa"
per avviare il ciclo ; la spia relativa diventa fissa. È normale che il selettore
dei programmi non giri durante il ciclo.
La spia del programma in corso è accesa.
Se è stato selezionato l’avvio ritardato il programma inizierà allo scadere del tempo selezionato.
Se è stato selezionato l’avvio ritardato, inizia il conto
alla rovescia. Durante questo periodo è possibile sia introdurre altra biancheria nel cesto che modificare o annullare il tempo di ritardo.
• Aggiungere biancheria :
Premere il tasto "Avvio/Pausa", il coperchio può essere
aperto. Introdurre la biancheria, chiudere il coperchio e
ripremere il tasto "Avvio/Pausa".
• Modificare il tempo di ritardo :
Annullare il programma precedentemente selezionato
ruotando il selettore programmi su «O», impostare nuovamente il programma e scegliere il nuovo tempo di ritardo.
• Annullare il tempo di ritardo :
Se è già stato premuto il tasto "Avvio/Pausa", mettere
la macchina in pausa, premere il tasto "Delay Time", la
spia del ritardo prescelto si spegnera. Ripremere
"Avvio/Pausa" per far partire il programma.
3.8. Fine del programma
La lavabiancheria si ferma automaticamente. È normale aspettare circa 2 minuti prima di poter aprire il coperchio, per dare tempo al dispositivo di sicurezza di
sbloccarsi.
Se viene scelta l'opzione "Antipiega"*, la spia del tasto
"Avvio/Pausa" lampeggia per indicare che l'acqua deve
essere scaricata prima d'aprire il coperchio. Scegliere il
programma Centrifuga o Scarico poi premere il tasto
"Avvio/Pausa".
Girate la manopola del selettore dei programmi sulla
posizione "Arresto". Estraete la biancheria. Scollegate
la presa di corrente e chiudete il rubinetto d'alimentazione dell'acqua.
Osservazione : vi consigliamo di lasciare il coperchio
e il cestello aperti dopo l'uso per aerare la vasca.
3.7. Intervento nel corso di un
programma
3.7.1. Aggiunta di biancheria
Premete il tasto "Avvio/Pausa": la spia corrispondente
lampeggia durante il periodo della pausa. Premete
nuovamente questo tasto per continuare il programma.
È normale aspettare circa 2 minuti prima di poter aprire
il coperchio, per dare tempo al dispositivo di sicurezza
di sbloccarsi.
*nel caso il modello lo prevada
6
Page 7
4. TABELLA DEI PROGRAMMI
In questa tabella non sono enumerate tutte le possibilità, ma soltanto le regolazioni più utilizzate.
Programma
Tipo di biancheria
Cotoni bianchi con prelav. 5,0 Delay Time
A
Cotoni colorati con prelav. 5,0 30 - 60 69 1,50 145 - 155
A
Cotoni bianchi senza
B
prelav.
Cotoni colorati senza
B
prelav.
Cotoni Dynamic 5,0 60 58 1,10 110 - 120
C
Cotoni Dynamic 3,0 60 54 0,90 75 - 85
D
Cotoni Eco AA
F
Cotoni Night cycle
G
Sintetici - Misti 2,5 Super risciacquo
H
Sintetici - Breve 2,5 30 - 60 57 1,00 80 - 90
J
**
***
Carico
kg
5,0
5,0 30 - 60 58 1,30 120 - 130
5,0 40 - 60 57 0,85 140 - 150
5,0 Delay Time
Opzioni
possibili
Super risciacquo
Centrifuga (max a
antipiega)
Delay Time
Anti macchia
Super risciacquo
Centrifuga (max a
antipiega)
Anti macchia
Super risciacquo
Delay Time
Centrifuga (800 giri/
min a antipiega)
Tempe-
rature
°C Litri kWh Durata
30 - 90 74 2,30 165 - 175
30 - 90 63 2,10 140 - 150
40 - 60 85 1,40 145 - 155
30 - 60 57 1,10 90 - 100
Consumi
indicativi
*
Delicati - Seta 2,5 Super risciacquo
K
Delay Time
Centrifuga (700 giri/
min a antipiega)
Lana Woolmark 1,0 Delay Time
L
Lingerie 1,0 30 53 0,30 45 - 55
M
Refresh 2,5 Delay Time
N
Risciacqui 5,0 Anti macchia
P
Scarico 5,0 - - 0,002 0 - 10
Q
Centrifuga 5,0 Centrifuga (max a
R
* Dati indicativi suscettibili di variare in funzione delle condizioni d'utilizzo : quantità e tipo di biancherià, temperatura dell’acqua e dell’ambiente.
I consumi si riferiscono alla temperatura più elevata prevista per ogni programma.
** Programma di riferimento per prove secondo la norma CEI 456.
*** L’acqua dell’ultimo risciacquo di questo programma non viene scaricata per evitare che la biancheria si sgualcisca, se non viene tolta dalla lavatrice appena terminato il programma. Il ciclo prevede, inoltre, l’esecuzione di 6 risciacqui ed essendo particolarmente silenzioso (la lavatrice non effettua le centrifughe intermedie), può essere
eseguito anche di notte.
Centrifuga (800 giri/
min a antipiega)
Centrifuga (700 giri/
min a antipiega)
Super risciacquo
Centrifuga (max a
antipiega)
antipiega)
- 40 52 0,60 65 - 75
- 40 53 0,35 50 - 60
30 43 0,30 30 - 40
-420,0530 - 40
- - 0,015 5 - 15
7
Page 8
5. GUIDA PER IL LAVAGGIO
5.1. Selezione e preparazione della
biancheria
5.3. Detersivi e additivi
Utilizzate unicamente detersivi e additivi adatti per l'impiego in una lavabiancheria. Basatevi sulle indicazioni del
fabbricante rispettando i paragrafi 2.1 e 3.2.
• Selezionate la biancheria secondo il tipo e il simbolo di
trattamento (ved. capitolo 5.4 : Simboli internazionali
per il trattamento dei tessuti): lavaggio normale per la
biancheria resistente che può sopportare un lavaggio
e una centrifuga energici; lavaggio delicato per la biancheria delicata che occorre trattare con precauzione.
Per i carichi misti, carichi composti di capi in fibre di
differente natura, scegliete un programma e una temperatura adatti alla fibra più fragile.
• Lavate separatamente la biancheria bianca e la biancheria colorata, altrimenti la biancheria bianca diventerà colorata o assumerà un colore grigiastro.
• Gli abiti nuovi colorati hanno spesso un'eccedenza di
colore. La prima volta, lavate preferibilmente tali capi
separatamente. Rispettate le indicazioni di trattamento
"lavare separatamente" e "lavare parecchie volte separatamente".
• Svuotate le tasche e dispiegate la biancheria.
• Togliete i bottoni scuciti, spille e ganci. Chiudete le
chiusure lampo, annodate i lacci e le strisce.
• Rivoltate gli abiti in tessuti pluristrati (sacchi a pelo,
giacche a vento, ecc...), i capi di maglieria colorati e la
lana e i tessuti con ornamenti riportati (aggiunti).
• Lavate i piccoli capi fragili (calzini, collants, reggiseno,
ecc...) in una reticella per biancheria.
• Trattate con particolare precauzione le tende. Togliete i
ganci di fissazione e avvolgete i tendaggi in una rete o
in un sacco.
È sconsigliabile utilizzare più tipi di detersivo insieme; la
combinazione di più prodotti potrebbe danneggiare la
biancheria.
La quantità di detersivo da utilizzare dipende dal carico di
biancheria, dalla durezza dell’acqua e dal grado di sporco
degli indumenti.
Se l’acqua è dolce, diminuite leggermente le dosi indicate.
Se l’acqua è calcarea (in questo caso si consiglia l’impiego
di un prodotto anticalcare) o se la biancheria è molto sporca o macchiata, aumentare leggermente le dosi.
Per conoscere il grado di durezza dell'acqua, rivolgetevi
alla società di distribuzione idrica della zona o all’ufficio
competente.
I detersivi in polvere possono essere utilizzati in tutti i casi.
I detersivi liquidi non devono essere utilizzati quando si seleziona il programma di prelavaggio. Per tutti i cicli senza
prelavaggio, il detersivo può essere versato in un dosatore
da riporre direttamente nel cestello oppure nell'apposita
vaschetta; in entrambi i casi, è assolutamente necessario
iniziare subito il ciclo di lavaggio.
I detersivi in tavolette o in quantitativi predosati devono essere collocati sempre nella vaschetta per il detersivo della
lavatrice.
Per il trattamento delle macchie prima del ciclo di lavaggio,
attenetevi alle dosi e alle istruzioni del fabbricante del prodotto. Se le macchie vengono trattate con un detersivo, è
necessario iniziare subito il ciclo di lavaggio.
5.2. Carichi di biancheria secondo la
natura delle fibre
La quantità di biancheria introdotta nel cestello non deve
superare la capacità massima della lavabiancheria. Tale
capacità può variare secondo la natura dei tessuti. Diminuite la quantità di biancheria se si tratta di biancheria molto sporca o di tessuto spugna.
Tutti i tessuti non hanno lo stesso volume d'ingombro e lo
stesso potere di ritenzione d'acqua. Per questo motivo, in
generale, il cestello può essere riempito:
• completamente, ma senza pressione eccessiva per la
biancheria di cotone, lino e misto lino,
• a metà del volume, per i cotoni trattati e le fibre sintetiche,
• per circa un terzo del volume, per i capi molto fragili
come tendaggi e indumenti di lana.
Per un carico di biancheria mista, riempite il cestello in funzione delle fibre più fragili.
8
Page 9
5.4. Simboli internazionali per il trattamento dei tessuti
LAVAGGIO
NORMALE
Lavaggio a
95°C
LAVAGGIO
DELICATO
CANDEGGIO
STIRATURA Temperatura elevata
Candeggio al cloro (candeggina) permesso
(unicamente a freddo e con una soluzione diluita)
(200°C max)
Lavaggio a
Lavaggio a
60°C
Temperatura media
(150°C max)
40°C
Lavaggio a
30°C Lavaggio
delicato a
mano
Candeggio al cloro (candeggina) proibito
Temperatura bassa
(100°C max)
Non lavare
Non stirare
PULIZIA A
SECCO
ASCIUGA-
TURA
Pulizia a secco
(tutti i solventi abituali)
Asciugatura
biancheria stesa
Asciugatura bian-
Pulizia a secco
(tutti i solventi salvo il
tricloroetilene)
cheria appesa
Pulizia a secco
(unicamente solventi
petroliferi e R113)
Asciugatura su
attaccapanni
Alta
temperatura
Temperatura
moderata
Asciugatura in
asciugabiancheria
Non pulire a secco
Non asciugare
asciugabiancheria
in
9
Page 10
6. MANUTENZIONE E PULIZIA
6.3. Filtro di scarico
Effettuate la pulizia solo dopo aver scollegato l’apparecchio.
6.1. Mobile
Pulite il mobile della lavabiancheria usando acqua tiepida
e un detersivo dolce. Non utilizzate mai alcol, solventi o
prodotti simili.

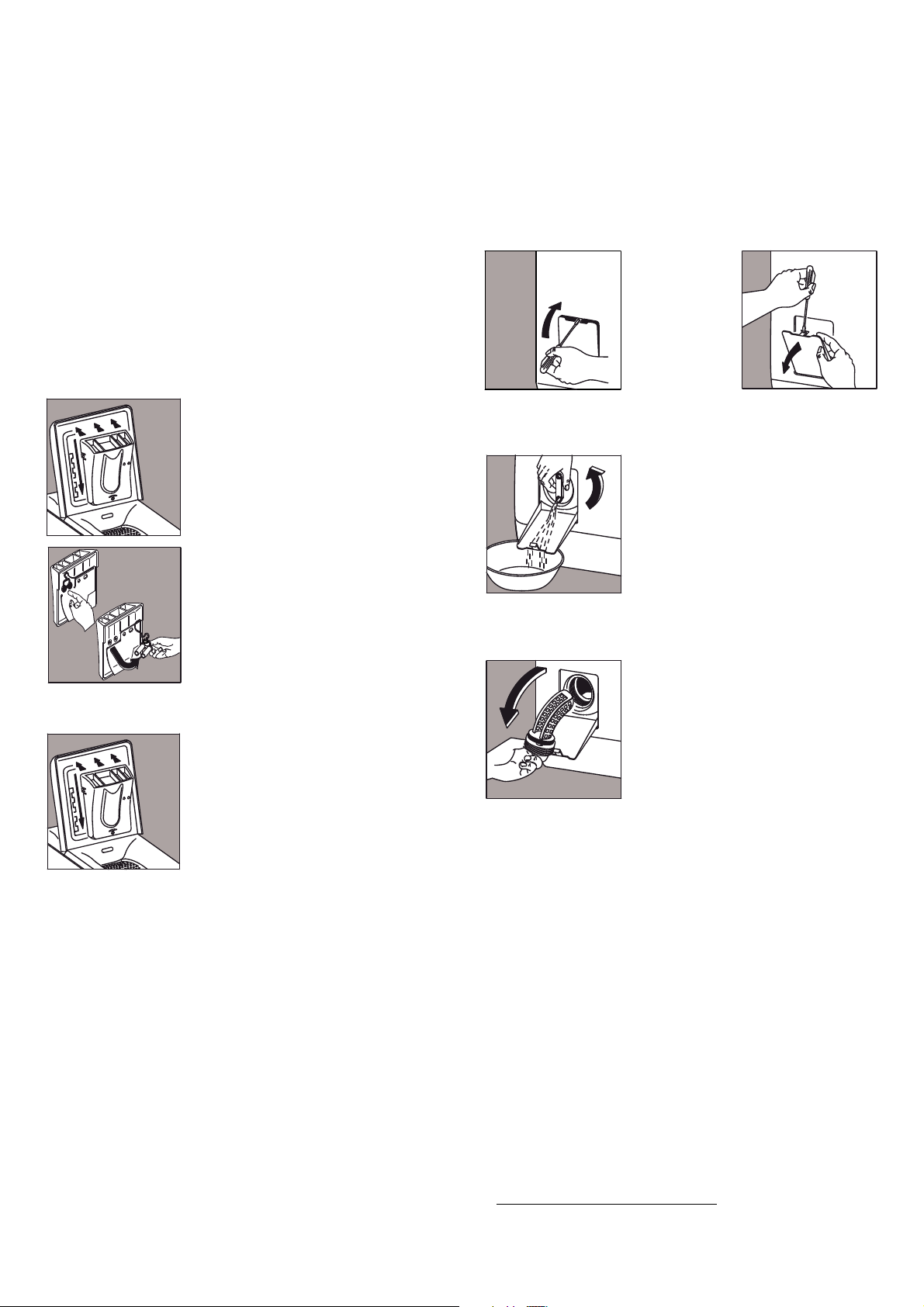

6.2. Cassetto detersivo
I detersivi e gli additivi formano, a lungo andare, delle incrostazioni. Pulire di tanto in tanto il cassetto detersivo.
Smontaggio :
Esercitate una pressione sui ganci
situati su ciascuno lato del cassetto
detersivo e tiratelo verso l’alto.
Potrete cosi pulirlo con acqua corrente con una spazzola o un panno
Controllate che i sifoni situati dietro
il cassetto dei prodotti non siano
ostruiti.
Pulite regolamente il filtro che si trova nella parte bassa
dell’apparecchio. La spia «filtro»* si accende quando il fltro
è ostruito. In questo caso, pulitelo immediatamente. Se lavate della biancheria che perde molti filacci, pulitelo dopo
ogni lavaggio.
• Aprite le sportello utilizzando, ad esempio, un cacciavite :
• Svuotate l’acqua residua :
Mettete sotto un recipiente. Girate il
tappo in senso antiorario, in modo
che quest’ultimo si posizioni sulla
verticale e possa far uscire l’acqua
residua.
• Togliere il filtro :
Rimontagio
Svitate a fondo il tappo e toglietelo.
Pulitelo accuratamente con acqua
corrente. Rimontare l’insieme e riavvitatelo in senso orario.
Riposizionate il casseto di prodotti
nelle guide fino al bloccaggio.
Dopo aver pulito il filtro, è necessario chiudere lo sportello.
Infatti, per motovi di sicurezza, lo sportello dev’essere
chiuso quando la lavabiancheria è in funzione.
*nel caso il modello la preveda
10
Page 11
7. IN CASO DI ANOMALIA NEL FUNZIONAMENTO
Durante la fase di produzione della vostra lavabiancheria sono stati effettuati numerosi controlli. Nonostante ciò potrebbero
insorgere alcuni piccoli inconvenienti nell'utilizzo normale. In caso si verificasse uno di questi inconvenienti, leggete le seguenti istruzioni prima di chiamare il Servizio di Assistenza Tecnica Autorizzato.
Anomalia Causa
La lavabiancheria non parte: • La lavabiancheria non è correttamente connessa, l'instal-
lazione elettrica non funziona.
• Il coperchio e gli sportelli del cesto non sono chiusi correttamente.
• Non è stata impostata correttamente la partenza del programma.
• Manca tensione elettrica.
• La rete idrica non fornisce acqua.
• Il rubinetto per il carico dell'acqua è chiuso.
• Il tubo di carico è piegato o incastrato.
La lavabiancheria carica acqua e la scarica immediatamente:
La lavabiancheria non centrifuga o non scarica: • Il tubo di scarico è piegato o incastrato.
C'é acqua nel pavimento attorno alla lavabiancheria:
Il risultato di lavaggio non è soddisfacente: • E' stato usato poco detersivo o un detersivo non adatto.
La lavabiancheria vibra o fa rumore: • Verificare se sono state tolte tutte le protezioni che servi-
• L'estremità del tubo di scarico si trova troppo in basso rispetto alla macchina (vedi paragrafo "Installazione").
• Il filtro è intasato.
• Il carico di biancheria non è ben distribuito nel cesto.
• É stato selezionato il tasto "Antipiega"*.
• L'altezza del tubo di scarico non è corretta.
• É stato usato troppo detersivo che ha causato molta
schiuma.
• È stato usato un detersivo non adatto.
• Il tubo di scarico non è posizionato correttamente.
• Il filtro non è stato rimesso correttamente nella sua sede.
• Il tubo di carico è bucato.
• È stata caricata troppa biancheria.
• Il programma di lavaggio selezionato non era quello
adatto.
vano per il trasporto (vedi paragrafo "Installazione").
• La lavabiancheria non appoggia bene al suolo.
• La lavabiancheria è troppo vicina al muro o ad altro
oggetto.
• Il carico di biancheria non è ben distribuito nel cesto.
• Forse c'é poca biancheria nel cesto.
Il ciclo di lavaggio è troppo lungo: • Il tubo di carico è piegato o incastrato.
• C'é stato un blocco di tensione elettrica o di fornitura
idrica.
• È scattato il dispositivo di sicurezza della temperatura del
motore.
• La temperatura dell'acqua caricata è inferiore al normale.
• È scattato il sistema antischiuma (troppo detersivo) e la
lavabiancheria ha eliminato la schiuma.
• È scattato il dispositivo anti-sbilanciamento ed è stata attivata una (o più) fase di srotolamento dei capi per redistribuire il carico all'interno del cestello.
La lavabiancheria si arresta durante un ciclo di lavaggio :
• C'è stato un arresto nella fornitura idrica o elettrica.
• È stata programmata la funzione "Antipiega"*.
11
Page 12
Anomalia Causa
Il coperchio non si apre: • La spia «PORTA»* è spenta,
• La lavatrice si trova in fase di riscaldamento dell’acqua,
• Il coperchio si apre 1 o 2 minuti dopo la fine del programma*.
Il riposizionamento automatico del cesto non fun-
*
ziona
:
La spia «FINE»** lampeggia 4 volte***: • Il coperchio non è chiuso correttamente.
La spia «FINE»
La spia «FINE»** lampeggia 1 volta***: • Il rubinetto dell’acqua è chiuso,
La spia «FINE»** lampeggia 10 volte***: • Le linguette dello sportello del cesto sono aperte.
Dal foro del troppo pieno fuoriescono dell'ammorbidente o della candeggina*:
* Dipende dal tipo di modello.
**Per alcuni modelli, possono attivarsi dei signali sonori.
***Dopo aver eliminato le eventuali cause dell’anomalia, premete il tasto AVVIO/PAUSA per rimettere in movimento
il programma interrotto.
**
lampeggia 2 volte
***
: • Il filtro è intasato,
• Il carico di biancheria all'interno del cestello è sbilanciato:
girare il cestello a mano.
• Il tubo di scarico è piegato o incastrato,
• L’altezza del tubo di scarico è troppo alta (vedi paragrafo
«installazione»),
• La pompa di scarico è otturata,
• Il sifone dell’installazione è otturato.
• C’è un’interruzione nella rete idrica.
• Non è stata inserita la giusta quantità.
• Il sifone situato dietro il cassetto detersivo è ostruito.
8. ASSISTENZA E RICAMBI
In caso di guasto, consultare il capitolo "In caso di anomalia nel funzionamento" per verificare se il guasto può essere eliminato autonomamente.
Se non si riesce a rimediare all’inconveniente o a localizzarlo, rivolgersi al centro di assistenza.
Il servizio di assistenza ed i pezzi di ricambio sono disponibili presso i centri di assistenza o i rivenditori autorizzati.
In sede di richiesta di assistenza od ordinazione dei ricambi è importante indicare il codice del prodotto, il numero di serie
ed il modello della macchina, riportati sulla targhetta matricola che si trova dietro alla macchina.
Modello:....................................................
Numero di serie: .......................................
Codice del prodotto: .................................
Data di acquisto:.......................................
La data di acquisto è riportata sulla ricevuta rilasciata dal negoziante. Conservare tale ricevuta.
12
Page 13
B. PER L'INSTALLATORE
1. AVVERTENZE
• L'apparecchio è pesante. Fate attenzione quando
dovete spostarlo.
• L'apparecchio deve essere sbloccato prima
dell'impiego. L'eliminazione incompleta dei dispositivi
di protezione per il trasporto potrebbe causare dei
danni all'apparecchio o ai mobili vicini. L'apparecchio
deve essere scollegato al momento delle operazioni di
bloccaggio.
• Affidate i lavori idraulici necessari per l'installazione
dell'apparecchio unicamente a un idraulico specializzato.
• L'apparecchio deve essere collegato a una presa elettrica munita della messa a terra secondo le norme.
• Se l'installazione elettrica della vostra abitazione
richiede una modifica per il collegamento dell'apparecchio, rivolgetevi a un elettricista specializzato.
2. CARATTERISTICHE TECNICHE
MISURE Altezza
Larghezza
Profondità
• Prima d'effettuare il collegamento dell'apparecchio,
leggete attentamente le istruzioni contenute nel capitolo "Collegamento elettrico".
• Dopo aver installato l'apparecchio, assicuratevi che
quest'ultimo non poggi sul cavo d'alimentazione.
• Quando la macchina è installata su un suolo con
moquette, occorre assicurarsi che la moquette non
ostruisca le aperture previste per la ventilazione
situate nella parte bassa della macchina.
• La sostituzione del cavo d'alimentazione deve essere
effettuata unicamente da un Centro di Assistenza Tecnica Autorizzato.
• La responsabilità del costruttore non potrà essere
messa in causa per qualsiasi danno risultante da
un'installazione non conforme.
850 mm
400 mm
600 mm
TENSIONE / FREQUENZA
POTENZA TOTALE
PRESSIONE DELL'ACQUA
Collegamento alla rete idrica
Questo apparecchio è conforme alla direttiva CEE 89-336 relativa alla limitazione dei disturbi radioelettrici
e alla direttiva CEE 73-33 relativa alla sicurezza elettrica.
Minimo
Massimo
230 V / 50 Hz
2300 W
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
Tipo 20x27
13
Page 14
3. INSTALLAZIONE
3.1. Dispositivi di sicurezza per il trasporto
Le parti che servono a proteggere durante il
trasporto gli organi interni della lavabiancheria devono essere tutte obbligatoriamente tolte prima della prima messa in funzione
della lavabiancheria.
Se volete conservare l'allineamento della lavabiancheria con i mobili
contigui, potete tagliare la barretta
di mantenimento dei tubi situata
dietro la lavabiancheria. Non rimuovete i due otturatori laterali.
3.2. Collocazione
Togliete l'imballaggio dall'apparecchio. Inclinate l'apparecchio sul lato
e togliete lo spessore sotto il motore e raddrizzate l'apparecchio.
Inclinate l'apparecchio verso l'indietro, fategli fare un quarto di giro
su uno degli angoli per togliere la
base di trasporto.
Aprite il coperchio dell'apparecchio
e togliete gli spessori di bloccaggio
e le pellicole di plastica. Richiudete
il coperchio.
Mettete l'apparecchio su un suolo piatto e duro in locale
aerato. Assicuratevi che l'apparecchio non tocchi il muro o
gli altri mobili della stanza.
3.3. Spostamento dell'apparecchio
Per spostare la lavabiancheria,
basta metterla sulle rotelle tirando
a fondo da destra verso sinistra la
leva situata in basso dell'apparecchio. Dopo che l'apparecchio è posizionato nel punto prescelto,
riportate la leva nella sua posizione
iniziale.
3.4. Messa a livello
Una precisa messa a livello evita le vibrazioni, i rumori e gli
spostamenti dell'apparecchio durante il funzionamento.
Mettete l'apparecchio a livello
agendo sul piede troppo corto. Svitate insieme il piede e la ghiera (se
occorre, sollevate l'apparecchio).
Con una chiave da 10, togliete le
due viti e i distanziali sulla parte
posteriore.
Le aperture, ormai visibili, devono
essere chiuse con delle mascherine che si trovano nella busta allegata all'apparecchio; non
dimenticate di richiudere la capsula
centrale.
Assicuratevi di aver effettivamente
tolto questi pezzi dall'apparecchio
e conservateli in caso di un futuro
trasporto.
Quando l'apparecchio è stabile,
bloccate il piede al suolo e rimontate la ghiera al massimo.
3.5. Alimentazione dell'acqua
Collegare il tubo di alimentazione alla parte posteriore della macchina :
- inserire la guarnizione flangiata
nell'orifizio della parte inferiore del
pannello posteriore (fig 1).
- Avvitare il tubo di alimentazione
come mostrano le fig. 2 e 3.
14
Page 15
- Collegare il tubo di alimentazione a
un rubinetto, facendo attenzione che
la guarnizione sia posizionata correttamente.
- Aprire il rubinetto.
Il tubo d'entrata acqua non puó essere prolungato. Se è
troppo corto, rivolgersi al Centro di Assistenza Tecnico più
vicino.
3.6. Scarico
- Montare la curva di plastica fornita
con la macchina al tubo di scarico.
- Posizionare la curva in una conduttura del tubo di scarico (o in un lavandino) ad un'altezza non inferiore
a 60 cm e non superiore a 100 cm.
Fare attenzione che il tubo di scarico non cada.
L'estremità del tubo di scarico deve sempre essere ventilata, cioè il diametro interno del condotto di scarico deve
essere più largo del diametro esterno del tubo di scarico. Il
tubo di scarico non deve presentare strozzature.
Importante : Non si può allungare il tubo di scarico. Se risultasse troppo corto rivolgersi ad un tecnico qualificato.
3.7. Collegamento elettrico
Questa lavabiancheria può essere collegata unicamente
su 230V monofase.
Verificate il calibro del fusibile di linea: 10A a 230 V.
L'apparecchio non deve essere collegato mediante una
prolunga o una presa multipla.
Controllate che la presa di terra sia conforme alle norme in
vigore.
15
Page 16
www.electrolux.com
www.rex-electrolux.it
Loading...
