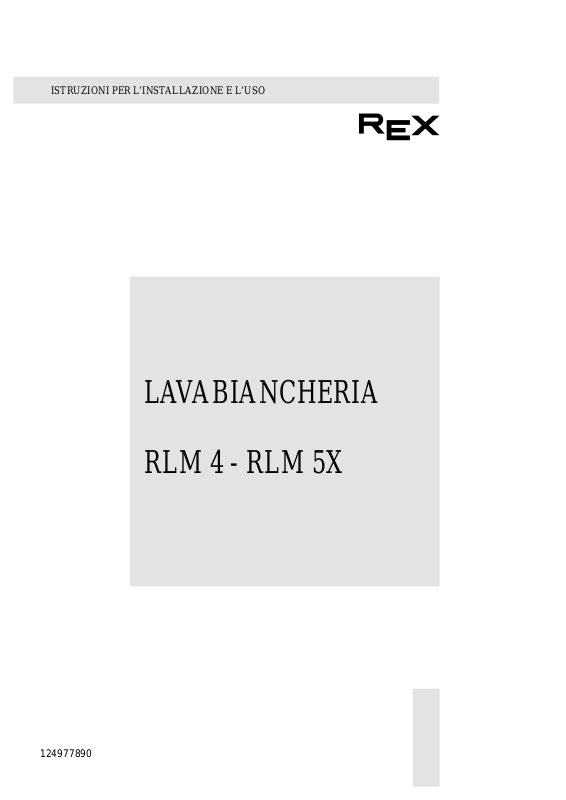

Rex RLM4, RLM5X User Manual

ISTRUZIONI PER L’INSTALLAZIONE E L’USO

LAVABIANCHERIA

RLM 4 - RLM 5X

124977890

i

LA VOSTRA NUOVA MACCHINA

Questa nuova macchina risponde a tutte le
esigenze del lavaggio moderno della biancheria
in quanto permette economie di acqua, di
energia e di detersivo.

■

Il selettore di temperatura (termostato) vi
permette di scegliere personalmente la
temperatura più adatta alla vostra biancheria.

■

Il raffreddamento automatico dell’acqua di
lavaggio oltre i 60°C prima dello scarico
impedisce che le condutture in plastica dell’
impianto domestico si deformino a causa della
temperatura elevata dell’acqua.

Consigli ecologici

Per ottenere delle economie di acqua e di
energia elettrica e per salvaguardare l’ambiente
consigliamo di seguire i seguenti consigli:

■

Utilizzare la macchina a pieno carico anzichè
con carichi ridotti. Evitare comunque di
sovraccaricare il cesto.

■

Utilizzare il programma con prelavaggio
solamente per biancheria molto sporca.

■

Adattare la dose di detersivo alla durezza dell’
acqua della rete idrica, alla quantità di
biancheria e al grado di sporco della stessa.

Protezione dell’ambiente

■

I materiali recanti il simbolo sono riciclabili.
Perchè possano essere recuperati devono
essere deposti negli appositi spazi

(o contenitori). Informarsi presso l’ente
competente.

>PE<= polietilene
>PS<= polistirolo
>PP<= polipropilene

■

Il nostro contributo all’ambiente: questo
libretto è stampato su carta riciclata.

■

Quando la macchina dovrà essere rottamata,
tagliare il cavo di alimentazione e rendere la
chiusura oblò inservibile, in modo che i
bambini non possano rinchiudersi nella
macchina.

Alcuni paragrafi in questo libretto istruzioni sono
stati contrassegnati con dei simboli, che hanno il
seguente significato:

Qui trovate delle informazioni
importanti concernenti la sicurezza
nell’uso della vostra macchina, la cui
non osservanza potrebbe causare
danni.

Qui ci sono delle informazioni per
l’uso corretto della macchina e per
ottenerne le migliori prestazioni.

Qui trovate le informazioni legate alla
protezione dell’ambiente.

2

SOMMARIO

Avvertenze 4
Descrizione della macchina 5
Caratteristiche tecniche 5
Installazione 6

■

Dispositivi di sicurezza per il trasporto 6

■

Posizionamento 6

■

Alimentazione dell’acqua 7

■

Scarico 7

■

Collegamento elettrico 7

Uso 8

■

Pannello comandi 8

■

Descrizione dei comandi 8

■

Consigli per il lavaggio 9

Cernita 9
Temperature 9

Manutenzione 16

■

Mobile 16

■

Cassetto detersivo 16

■

Filtro scarico dell’acqua 16

■

Scarico di emergenza dell’acqua 17

■

Filtrino del tubo di alimentazione 17

■

Precauzioni contro il gelo 17

Anomalie di funzionamento 18-19

Carichi massimi di biancheria 9
Prima di caricare la biancheria 9
Eliminazione delle macchie 9
Detersivi e additivi 10

■

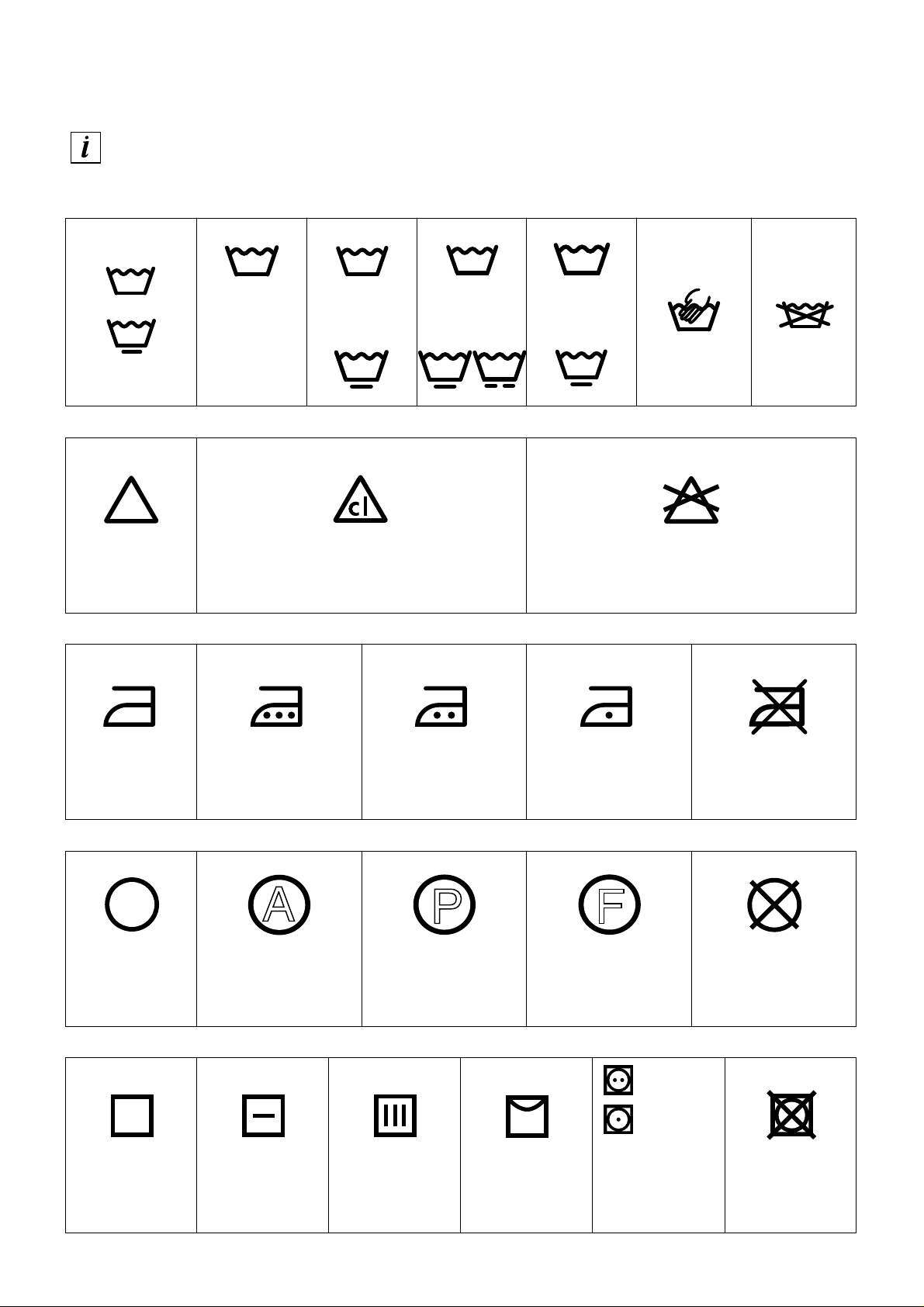

Simboli internazionali per il trattamento dei

tessuti 11

■

Programmi di lavaggio 12-13

■

Sequenza delle operazioni 14

Carico biancheria 14
Dosare il detersivo 14
Dosare gli additivi 14
Scegliere l’opzione desiderata 14
Scegliere la temperatura 14
Scegliere il programma e avviarlo 14
Fine del programma 15

3

AVVERTENZE

È importante conservare questo manuale d’uso con la macchina per qualsiasi futura necessità. Se si
deve vendere la macchina o darla a qualche altra persona, verificare che il manuale accompagni la
macchina per permettere al nuovo utilizzatore di essere informato sul relativo funzionamento e le
avvertenze.
Queste avvertenze sono state previste per la vostra sicurezza e quella degli altri. Vi preghiamo quindi di
leggerle attentamente prima di installare ed utilizzare la macchina.

Avvertenze generali

■

Controllare, all’atto del disimballo, che la
macchina non sia danneggiata. In caso di
dubbio, non metterla in funzione, ma rivolgersi
all’assistenza tecnica.

■

Questa macchina è stata progettata per
essere utilizzata da persone adulte. Verificare
quindi che i bambini non la tocchino e non la
utilizzino come un giocattolo.

■

Durante il lavaggio ad alte temperature il vetro
dell’oblò diventa caldo. Non toccarlo.

■

I piccoli animali domestici potrebbero
introdursi nel cesto della macchina.
Controllare quindi il cesto prima di metterla in
moto.

Installazione

■

Si deve togliere l’imballo interno della
macchina prima di utilizzarla. Se non si
eliminano i dispositivi di protezione utilizzati
per il trasporto, o se si eliminano in maniera
incompleta, ne possono derivare danni alla
macchina o ai mobili. Consultare il relativo
paragrafo nel manuale d’uso.

■

Se si dovesse verificare la necessità di
un’eventuale modifica dell’impianto elettrico
domestico per poter installare la macchina,
questo lavoro dovrà essere effettuato solo da
personale qualificato.

■

Qualsiasi intervento idraulico richiesto per
l’installazione della macchina dovrà essere
effettuato solo da un idraulico qualificato.

■

Dopo aver installato la macchina verificare che
non sia appoggiata sul cavo di alimentazione.

■

Se la macchina è posta su pavimento di
moquette assicurarsi che tra i piedini di
appoggio e il pavimento ci sia circolazione
d'aria.

Uso

■

Questa macchina è destinata ad un uso
domestico. Non utilizzarla per scopi diversi da
quelli per i quali è stata stata progettata.

■

Lavare solo articoli previsti per il lavaggio in
macchina. Seguire le istruzioni riportate
sull’etichetta di ogni capo.

■

Non sovraccaricare la macchina. Seguire le
istruzioni fornite nel manuale.

■

Le monete, gli spilli di sicurezza, gli spilli, le
viti, ecc. rimasti nella biancheria possono
provocare grossi danni.

■

Non si devono mettere in macchina capi
smacchiati con benzina, alcool, trielina, ecc.
Se si utilizzano tali prodotti prima del lavaggio,
bisogna aspettare che il prodotto sia
evaporato prima di introdurre i capi nella
macchina.

■

Raggruppare i capi di piccole dimensioni,
quali calzini, cinture, ecc., in una piccola borsa
di tela o in una federa. Questo per evitare che
questi pezzi vadano a finire tra il cesto e la
vasca.

■

Utilizzare solo la quantità di ammorbidente
indicata dal produttore. Una quantità
eccessiva di prodotto potrebbe rovinare la
biancheria.

■

Lasciare l’oblò semi-aperto quando non si
utilizza la macchina. Questo permette una
migliore conservazione della guarnizione
dell’oblò e previene gli odori di muffa.

■

Prima di aprire l’oblò, controllare sempre che
l’acqua sia stata scaricata. In caso contrario,
scaricarla seguendo le istruzioni fornite nel
manuale d’uso.

■

Staccare sempre la spina dalla presa di
corrente e chiudere il rubinetto dell’acqua
dopo l’uso.

Assistenza tecnica/riparazioni

■

In caso di guasto, non cercare di riparare la
macchina da soli. Le riparazioni eseguite da
personale non qualificato possono provocare
danni.

■

Per eventuali riparazioni, rivolgersi a un centro
di assistenza autorizzato e richiedere pezzi di

4

ricambio originali.

i

DESCRIZIONE DELLA MACCHINA

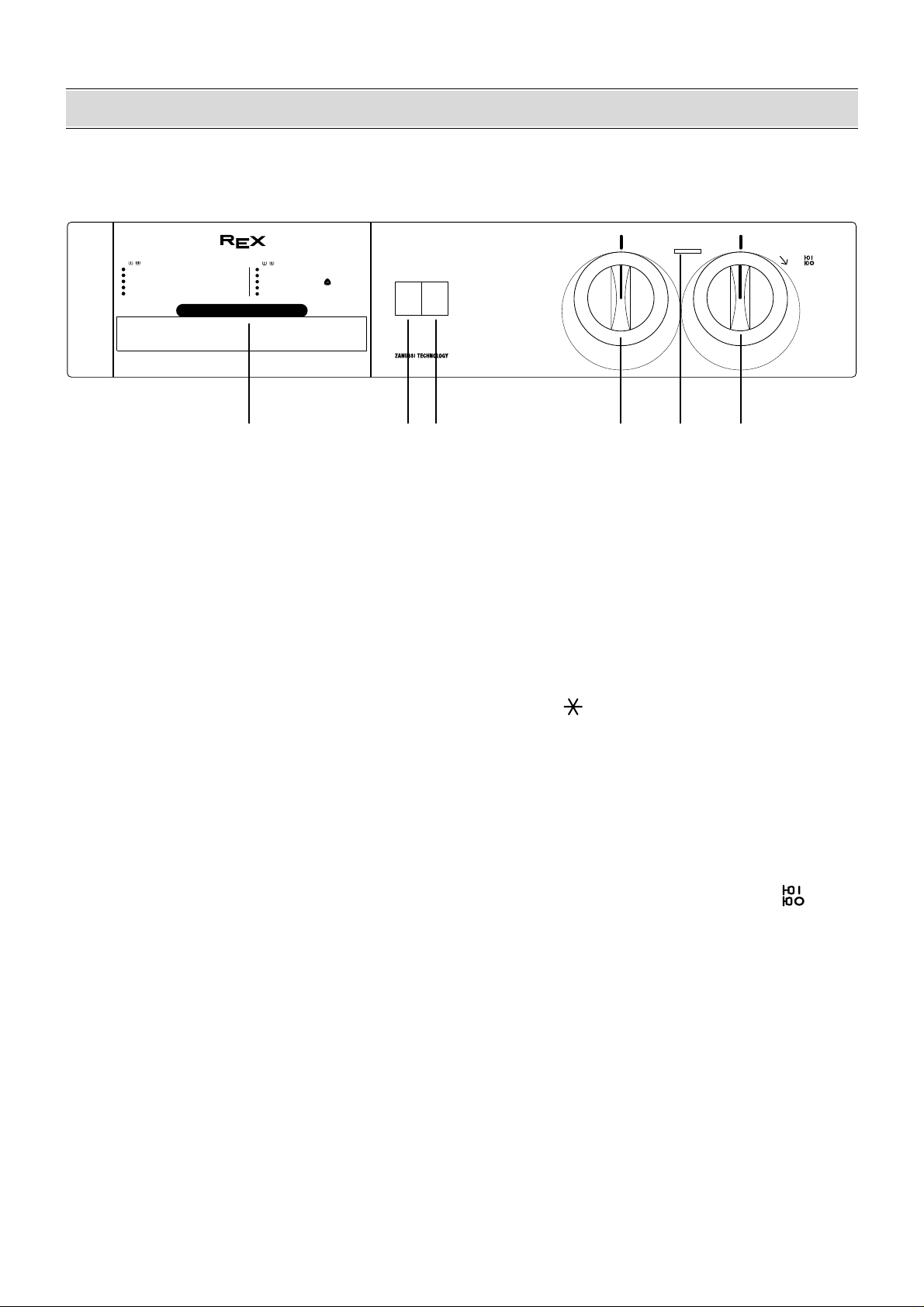

01 Guida programmi di lavaggio
02 Cassetto detersivo
03 Tasti «opzione»
04 Manopola «temperature» (termostato)

5 Lampada spia di funzionamento

06 Manopola «programmi» con dispositivo

«avvio/Arresto»

07 Maniglia oblò

8 Filtro
9 Piedini

Cassetto detersivo

Prelavaggio
Lavaggio

1

SINTETICI - MISTI - LANA

COTONE - LINO

Bianchi

B

B
A

A

60°- 90°

60°- 90°

Colorati

B

B
A

A

40°- 60°

40°- 60°

Ciclo breve

C

C

30°- 40°

30°- 40°

Risciacqui con centrifuga

D

D

Centrifuga breve

F

F

Centrifuga

Mezzo

Sintetici

40°- 60°

H

G

Esclusa

Seta - Acrilici

30°- 40°

J

Lana

30°- 40°

K

Risciacqui

L

Scarico

M

6543

TEMPERATURE

PROGRAMMI

2

7

8

9

Ammorbidenti (non superare il piano
del cassetto con riferimento «MAX»)

Candeggina (non superare il piano

C0051

Cl

del cassetto con riferimento «MAX»)

i

DIMENSIONI Altezza 85 cm

TENSIONE/FREQUENZA 220-230V/50 Hz
POTENZA MASSIMA ASSORBITA 2250 W
CORRENTE MINIMA DEL FUSIBILE 10 A

PRESSIONE DELL'ACQUA min. 5 N/cm

CARICO MASSIMO Cotone 5 kg

CARATTERISTICHE TECNICHE

Larghezza 60 cm
Profondità 54 cm

2

max. 80 N/cm

Sintetici, delicati 2 kg
Lana 1 kg

2

VELOCITÀ CENTRIFUGA 400 giri/min.(RLM4)

500 giri/min.(RLM5X)

Questa macchina è conforme alle seguenti direttive CEE:
73/23/CEE del 19/02/73 relativa alla bassa tensione
89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.

5

INSTALLAZIONE

Dispositivi di sicurezza per il
trasporto

Prima di mettere in funzione la
macchina, accertarsi che siano stati tolti
tutti i dispositivi previsti per il trasporto.

Si consiglia di conservare tutti i pezzi per tornare
a montarli, qualora la macchina dovesse essere
spostata di nuovo in futuro.

1. Svitare e togliere (con una chiave) la vite
posteriore destra.

2. Adagiare la macchina sullo schienale, facendo
attenzione a non schiacciare i tubi. A tale
scopo interporre tra la macchina ed il
pavimento un angolare dell’imballo.

P0255

3. Togliere il tassello centrale di polistirolo dal

fondo della macchina e liberare i due sacchetti
in politene togliendo l’adesivo.
Sfilare con molta cura, prima il sacchetto
destro (1) e successivamente quello sinistro
(2), tirandoli verso il centro della macchina.

4. Rimettere la macchina in piedi e svitare le

altre 2 viti sul retro.

5. Estrarre i tre perni di plastica dai fori in cui

alloggiavano le viti.

6. Tappare i fori rimasti aperti con i tappi che si

trovano sullo schienale della macchina.

Posizionamento

Installare la macchina su un pavimento piatto e
duro. Fare attenzione che la circolazione dell'aria
attorno alla macchina non venga impedita da
tappeti, moquette, ecc. Controllare che la
macchina non tocchi il muro o altri mobili della
cucina.

Livellare accuratamente la macchina svitando o
avvitando i piedini regolabili. Non mettere mai
sotto la macchina cartone, legno o materiali simili
per compensare eventuali disuguaglianze del
pavimento.
Dopo aver livellato la macchina, bloccare i
controdadi.

P0234

P0256

2

1

P0233

P0020

P0254

P0509
