ISTRUZIONI PER L’INSTALLAZIONE E L’USO

LAVABIANCHERIA

RLE 5 J

124977130

Questo libretto è stampato su carta riciclata a salvaguardia dell’ambiente

Questa nuova macchina, munita del sistema di lavaggio «JET SYSTEM », risponde a tutte le esigenze del lavaggio moderno della biancheria in quanto permette economie di acqua, di energia e di detersivo.

Anche i piccoli carichi di biancheria sono lavati in modo economico in quanto i consumi si adattano automaticamente alla quantità e al tipo di tessuto.

■

Il selettore di temperatura (termostato) vi permette di scegliere personalmente la temperatura più adatta alla vostra biancheria.

■

Il raffreddamento automatico dell’acqua di lavaggio prima dello scarico impedisce che le condutture in plastica dell’ impianto domestico si deformino a causa della temperatura elevata dell’acqua.

l'acqua nel cesto ! Questo perchè le nuove

macchine usano poca acqua, ottenendo gli

stessi risultati di lavaggio e risciacquo.

LA VOSTRA NUOVA MACCHINA

Non si vede

P1035

Alcuni paragrafi in questo libretto istruzioni sono stati contrassegnati con dei simboli, che hanno il seguente significato:

Qui trovate delle informazioni importanti concernenti la sicurezza nell’uso della vostra macchina, la cui non osservanza potrebbe causare danni.

Qui ci sono delle informazioni per l’uso corretto della macchina e per ottenerne le migliori prestazioni.

Qui trovate le informazioni legate alla protezione dell’ambiente.

INDICE

Avvertenze 4 Descrizione della macchina 5 Caratteristiche tecniche 5 Installazione 6

■

Dispositivi di sicurezza per il trasporto 6

■

Posizionamento 6

■

Alimentazione dell’acqua 7

■

Scarico 7

■

Collegamento elettrico 7

Descrizione del pannello di comando

■

Descrizione dei comandi 8

■

Consigli per il lavaggio 9

Cernita 9 Temperature 9

Manutenzione 16

■

Mobile 16

■

Cassetto detersivo 16

■

Filtro di scarico dell’acqua 16

■

Filtrino del tubo di alimentazione 17

■

Scarico di emergenza dell’acqua 17

■

Precauzioni contro il gelo 17

Anomalie di funzionamento 18-19

■

Assistenza e ricambi 19

■

Protezione dell’ambiente 19

■

Consigli ecologici 19

Carichi massimi di biancheria 9 Prima di caricare la biancheria 9 Eliminazione delle macchie 9 Detersivi e additivi 10

■

Simboli internazionali per il trattamento dei

tessuti 11

■

Programmi di lavaggio 12-13

■

Sequenza delle operazioni 14

Carico biancheria 14 Dosare il detersivo 14 Dosare gli additivi 14 Scegliere l’opzione desiderata 14 Scegliere la temperatura 14 Scegliere il programma e avviarlo 14 Fine del programma 15

AVVERTENZE

È importante conservare questo manuale d’uso con la macchina per qualsiasi futura necessità. Se si deve vendere la macchina o darla a qualche altra persona, verificare che il manuale accompagni la macchina per permettere al nuovo utilizzatore di essere informato sul relativo funzionamento e le avvertenze. Queste avvertenze sono state previste per la vostra sicurezza e quella degli altri. Vi preghiamo quindi di leggerle attentamente prima di installare ed utilizzare la macchina.

Avvertenze generali

■

Controllare, all’atto del disimballo, che la macchina non sia danneggiata. In caso di dubbio, non metterla in funzione, ma rivolgersi all’assistenza tecnica.

■

Questa macchina è stata progettata per essere utilizzata da persone adulte. Verificare quindi che i bambini non la tocchino e non la utilizzino come un giocattolo.

■

Durante il lavaggio ad alte temperature il vetro dell’oblò può diventare molto caldo. Non toccarlo.

■

I piccoli animali domestici potrebbero introdursi nel cesto della macchina. Controllare quindi il cesto prima di metterla in moto.

Installazione

■

Si deve togliere l’imballo interno della macchina prima di utilizzarla. Se non si eliminano i dispositivi di protezione utilizzati per il trasporto, o se si eliminano in maniera incompleta, ne possono derivare danni alla macchina o ai mobili. Consultare il relativo paragrafo nel manuale d’uso.

■

Se si dovesse verificare la necessità di un’eventuale modifica dell’impianto elettrico domestico per poter installare la macchina, questo lavoro dovrà essere effettuato solo da personale qualificato.

■

Qualsiasi intervento idraulico richiesto per l’installazione della macchina dovrà essere effettuato solo da un idraulico qualificato.

■

Dopo aver installato la macchina verificare che non sia appoggiata sul cavo di alimentazione.

■

Se la macchina è posta su pavimento di moquette assicurarsi che tra i piedini di appoggio e il pavimento ci sia circolazione d'aria.

Uso

■

Questa macchina è destinata ad un uso domestico. Non utilizzarla per scopi diversi da quelli per i quali è stata stata progettata.

■

Lavare solo articoli previsti per il lavaggio in macchina. Seguire le istruzioni riportate sull’etichetta di ogni capo.

■

Non sovraccaricare la macchina. Seguire le istruzioni fornite nel manuale.

■

Le monete, gli spilli di sicurezza, gli spilli, le viti, ecc. rimasti nella biancheria possono provocare grossi danni.

■

Non si devono mettere in macchina capi smacchiati con benzina, alcool, trielina, ecc. Se si utilizzano tali prodotti prima del lavaggio, bisogna aspettare che il prodotto sia evaporato prima di introdurre i capi nella macchina.

■

Raggruppare i capi di piccole dimensioni, quali calzini, cinture, ecc., in una piccola borsa di tela o in una federa. Questo per evitare che questi pezzi vadano a finire tra il cesto e la vasca.

■

Utilizzare solo la quantità di ammorbidente indicata dal produttore. Una quantità eccessiva di prodotto potrebbe rovinare la biancheria.

■

Lasciare l’oblò semi-aperto quando non si utilizza la macchina. Questo permette una migliore conservazione della guarnizione dell’oblò e previene gli odori di muffa.

■

Prima di aprire l’oblò, controllare sempre che l’acqua sia stata scaricata. In caso contrario, scaricarla seguendo le istruzioni fornite nel manuale d’uso.

■

Si consiglia di staccare sempre la spina dalla presa di corrente e di chiudere il rubinetto dell’acqua dopo l’uso.

Assistenza tecnica/riparazioni

■

In caso di guasto, non cercare di riparare la macchina da soli. Le riparazioni eseguite da personale non qualificato possono provocare danni.

■

Per eventuali riparazioni, rivolgersi a un centro di assistenza autorizzato e richiedere pezzi di ricambio originali.

DESCRIZIONE DELLA MACCHINA

01 Cassetto detersivo 02 Guida programmi di lavaggio 03 Tasto «avvio/arresto» 04 Tasti «opzione» 05 Manopola «temperature» (termostato) 06 Lampada spia di funzionamento

7 Manopola «programmi» 8 Maniglia oblò 9 Filtro

10 Piedini regolabili

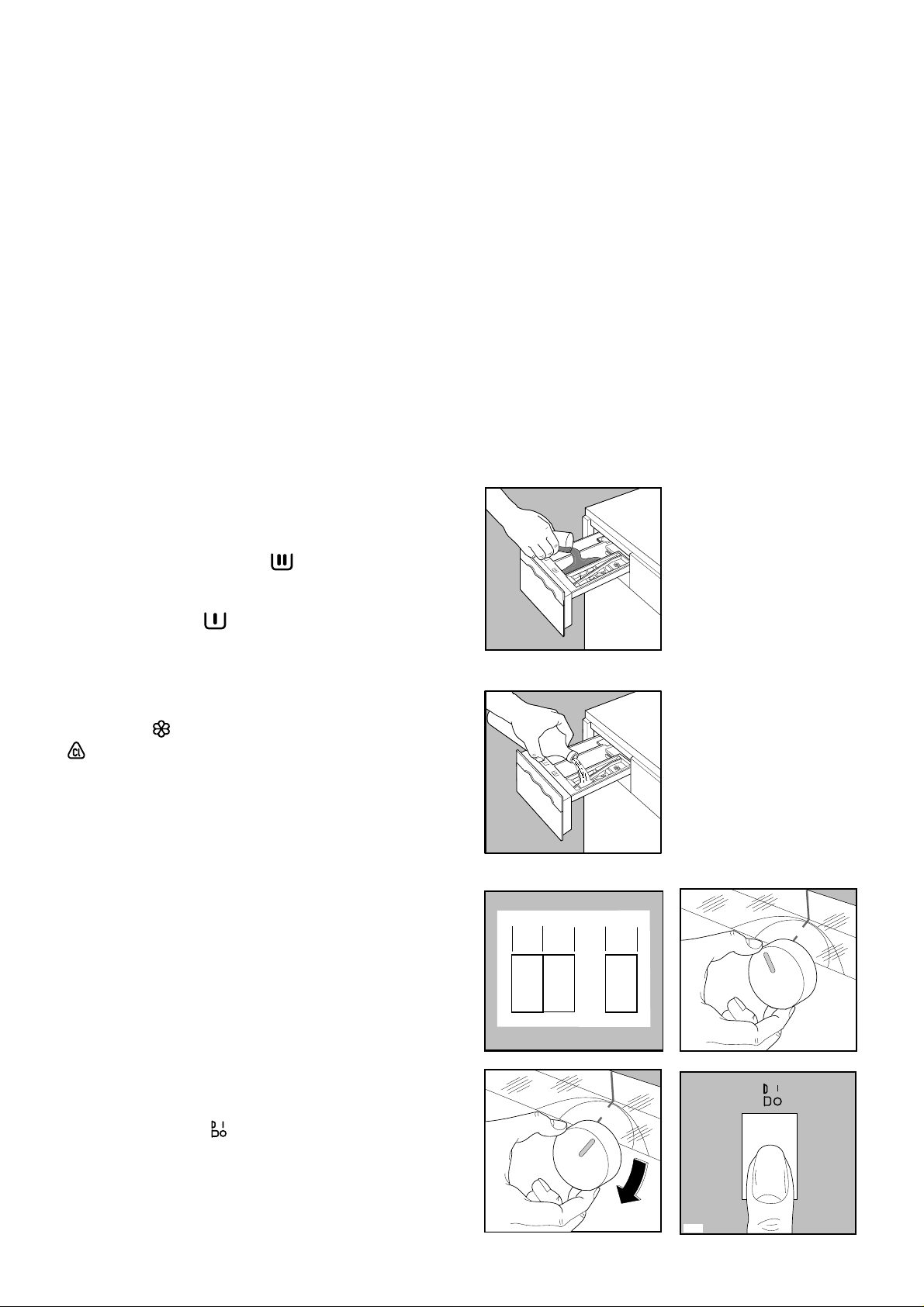

Cassetto detersivo

RIDUZIONE AUTOMATICA CONSUMI

76543

COTONE - LINO BIANCHI COTONE - LINO COLORATI

SINTETICI - MISTI SETA - ACRILICI LANA

ANTIPIEGA

COTONE BIANCHI CON PRELAV.

60º- 90º

COTONE COLORATI CON PRELAV.

40º- 60º

COTONE CICLO BREVE

40º- 60º

30º- 40º

PRELAVAGGIO

TEMPERATURE

RIDUZIONE

SUPER

CENTRIFUGA

RISCIACQUO

SINTETICI CON PRELAVAGGIO

LAVAGGIO

RISCIACQUI ENERGICI

60º- 90º

CENTRIFUGA LUNGA

40º- 60º

30º- 40º

40º- 60º

CANDEGGIO

RISCIACQUI DELICATI

SCARICO

AMMORBIDENTE

PROGRAMMI

Prelavaggio Lavaggio

Ammorbidenti (non superare il piano

del cassetto con riferimento «MAX»)

Candeggina (non superare il piano

P0446

del cassetto con riferimento «MAX»)

CARATTERISTICHE TECNICHE

DIMENSIONI Altezza 85 cm

Larghezza 60 cm Profondità 54 cm

TENSIONE/FREQUENZA 220-230V/50 Hz POTENZA MASSIMA ASSORBITA 2250 W CORRENTE MINIMA DEL FUSIBILE 10 A

PRESSIONE DELL'ACQUA min. 5 N/cm

max. 80 N/cm

CARICO MASSIMO Cotone 5 kg

Sintetici, delicati 2 kg Lana 1 kg

VELOCITÀ CENTRIFUGA 500 giri/min.

Questa macchina è conforme alle seguenti direttive CEE: 73/23/CEE del 19/02/73 relativa alla bassa tensione 89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.

INSTALLAZIONE

Dispositivi di sicurezza per il trasporto

Prima di mettere in funzione la macchina, accertarsi che siano stati tolti tutti i dispositivi di sicurezza previsti per il trasporto.

Si consiglia di conservare tutti i pezzi per tornare a montarli, qualora la macchina dovesse essere spostata di nuovo in futuro.

1. Svitare e togliere (con una chiave) la vite posteriore destra.

2. Adagiare la macchina sullo schienale, facendo attenzione a non schiacciare i tubi. A tale scopo interporre tra la macchina ed il pavimento un angolare dell’imballo.

P0255

3. Togliere il tassello centrale di polistirolo dal

fondo della macchina e liberare i due sacchetti in politene togliendo l’adesivo.

4.Sfilare con molta cura, prima il sacchetto

destro (1) e successivamente quello sinistro (2), tirandoli verso il centro della macchina.

5. Rimettere la macchina in piedi e svitare le

altre 2 viti sul retro.

6. Estrarre i tre perni di plastica dai fori in cui

alloggiavano le viti.

7. Tappare i fori rimasti aperti con i tappi che si

trovano sullo schienale della macchina.

Posizionamento

Installare la macchina su un pavimento piatto e duro. Fare attenzione che la circolazione dell'aria attorno alla macchina non venga impedita da tappeti, moquette, ecc. Controllare che la macchina non tocchi il muro o altri mobili della cucina.

Livellare accuratamente la macchina svitando o avvitando i piedini regolabili. Non mettere mai sotto la macchina cartone, legno o materiali simili per compensare eventuali disuguaglianze del pavimento. Dopo aver livellato la macchina, bloccare i controdadi.

P0234

P0256

P0233

P0020

P0254

P0509
