ISTRUZIONI PER L’INSTALLAZIONE E L’USO
LAVABIANCHERIA
RL 6 EI
124977941
Questo libretto è stampato su carta riciclata a salvaguardia dell’ambiente
i
LA VOSTRA NUOVA MACCHINA
Questa nuova macchina risponde a tutte le esigenze del lavaggio moderno della biancheria in quanto
permette economie di acqua, di energia e di detersivo.
Anche i piccoli carichi di biancheria sono lavati in modo economico in quanto i consumi si adattano
automaticamente alla quantità e al tipo di tessuto.
■
Il selettore di temperatura (termostato) vi permette di scegliere personalmente la temperatura più
adatta alla vostra biancheria.
■
Il raffreddamento automatico dell’acqua di lavaggio oltre i 60°C prima dello scarico impedisce che
le condutture in plastica dell’ impianto domestico si deformino a causa della temperatura elevata
dell’acqua.
■
La sicurezza antisbilanciamento garantisce una buona stabilità alla macchina durante le
centrifughe.
Se il carico di biancheria è mal distribuito (nei rari casi dovuti a piccoli carichi o biancheria annodata),
la centrifuga, dopo diversi tentativi di srotolamento della biancheria, non viene più eseguita (vedi
descrizione più dettagliata a pag.19.
centrifughe la macchina fa un rumore
diverso! Questo perchè è munita di un motore
a collettore che consente migliori
P1034
Durante le
prestazioni
funzionali.
l'acqua nel cesto ! Questo perchè le nuove
Non si vede
macchine usano poca acqua, ottenendo gli
stessi risultati di lavaggio e risciacquo.
P1035
Alcuni paragrafi in questo libretto istruzioni sono stati contrassegnati con dei simboli, che hanno il
seguente significato:
Qui trovate delle informazioni importanti concernenti la sicurezza nell’uso della vostra macchina,
la cui non osservanza potrebbe causare danni.
Qui ci sono delle informazioni per l’uso corretto della macchina e per ottenerne le migliori
prestazioni.
Qui trovate le informazioni legate alla protezione dell’ambiente.
2
INDICE
Avvertenze 4
Descrizione della macchina 5
Caratteristiche tecniche 5
Installazione 6
■
Dispositivi di sicurezza per il trasporto 6
■
Posizionamento 6
■
Alimentazione dell’acqua 7
■
Scarico 7
■
Collegamento elettrico 7
Manutenzione 16
■
Mobile 16
■
Cassetto detersivo 16
■
Filtro di scarico dell’acqua 16
■
Scarico di emergenza dell’acqua 17
■

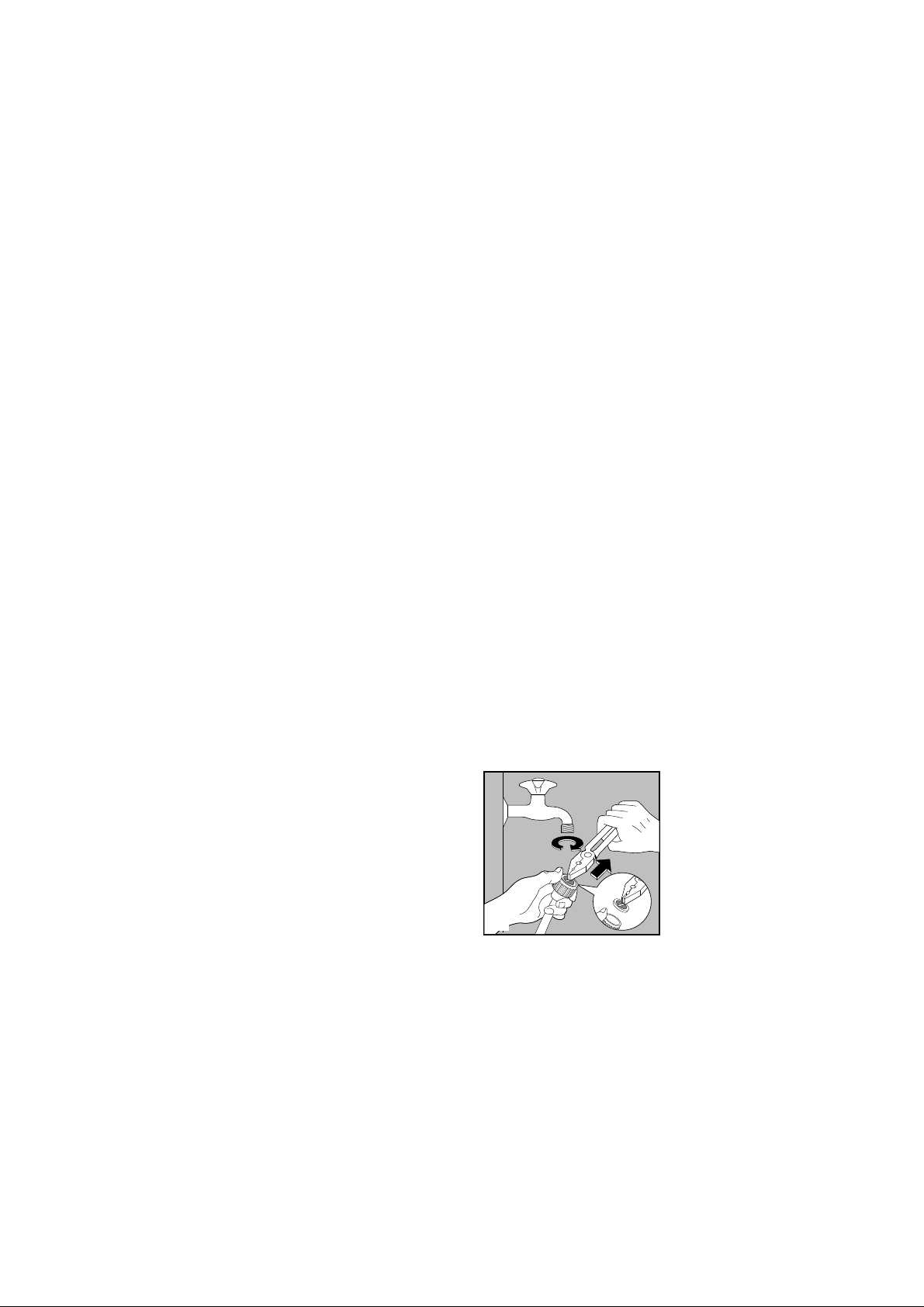

Filtrino del tubo di alimentazione 17
■
Precauzioni contro il gelo 17
Anomalie di funzionamento 18-19
■
Assistenza e ricambi 19
■
Protezione dell’ambiente 19
■
Consigli ecologici 19

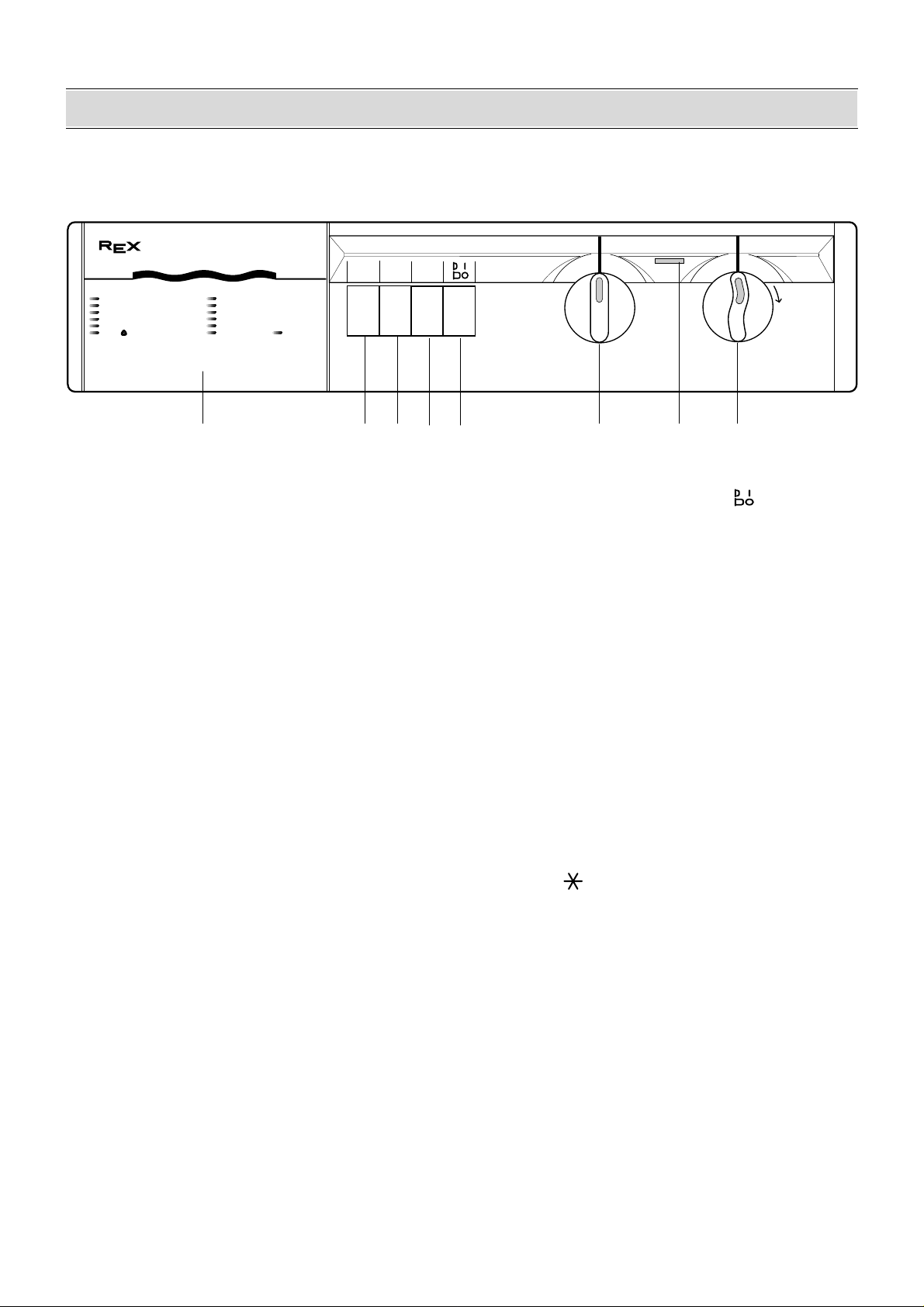

Descrizione del pannello di
comando
■
Descrizione dei comandi 8
■
Consigli per il lavaggio 9
Cernita 9
Temperature 9
Prima di caricare la biancheria 9
Carichi massimi di biancheria 9
Eliminazione delle macchie 9
Detersivi e additivi 10
8
■

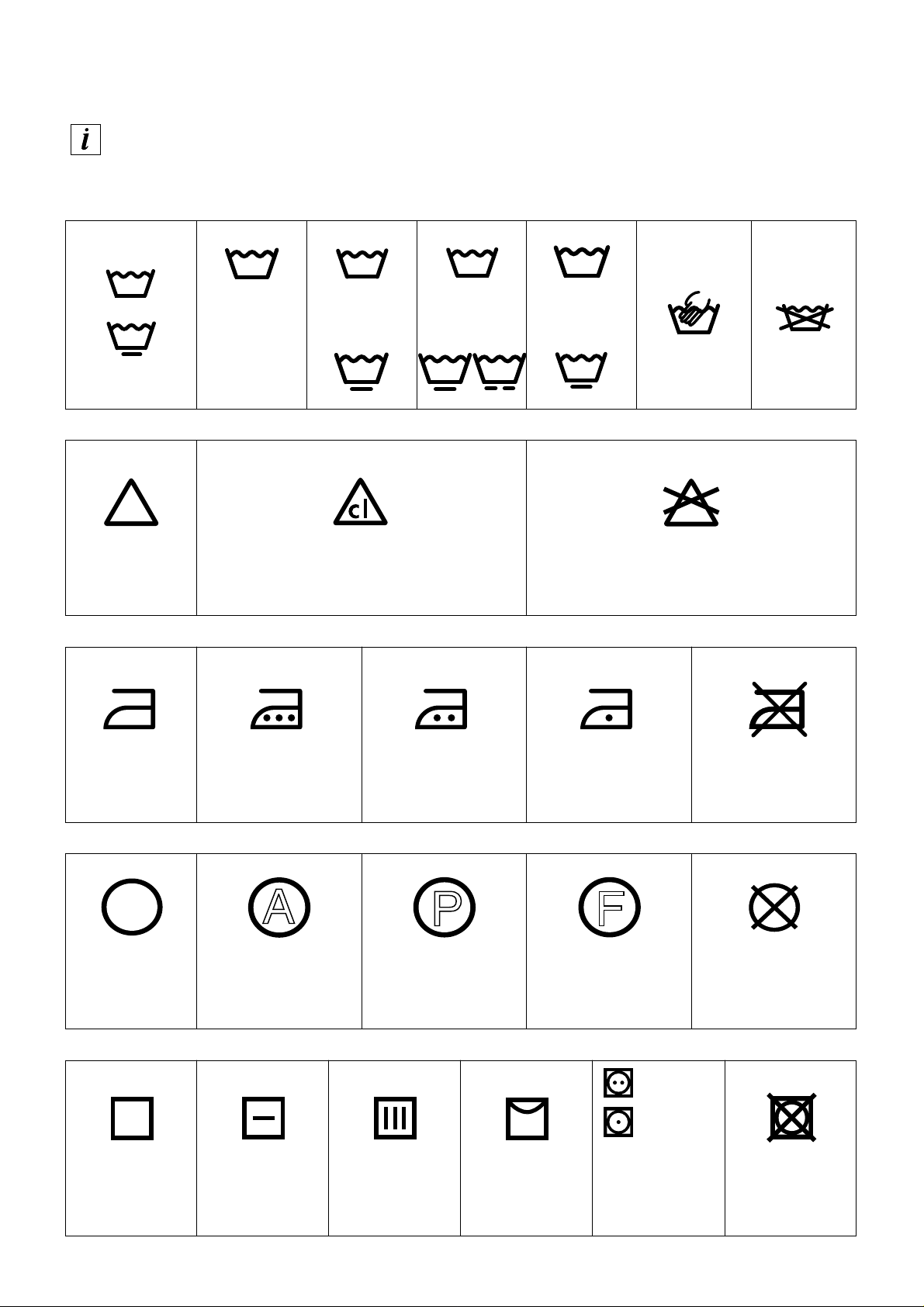

Simboli internazionali per il trattamento dei
tessuti 11
■
Programmi di lavaggio 12-13
■
Sequenza delle operazioni 14
Carico biancheria 14
Dosare il detersivo 14
Dosare gli additivi 14
Scegliere l’opzione desiderata 14
Scegliere la temperatura 14
Scegliere il programma e avviarlo 14
Fine del programma 15
3
AVVERTENZE
È importante conservare questo manuale d’uso con la macchina per qualsiasi futura necessità. Se si
deve vendere la macchina o darla a qualche altra persona, verificare che il manuale accompagni la
macchina per permettere al nuovo utilizzatore di essere informato sul relativo funzionamento e le
avvertenze.
Queste avvertenze sono state previste per la vostra sicurezza e quella degli altri. Vi preghiamo quindi di
leggerle attentamente prima di installare ed utilizzare la macchina.
Avvertenze generali
■
Controllare, all’atto del disimballo, che la
macchina non sia danneggiata. In caso di
dubbio, non metterla in funzione, ma rivolgersi
all’assistenza tecnica.
■
Questa macchina è stata progettata per
essere utilizzata da persone adulte. Verificare
quindi che i bambini non la tocchino e non la
utilizzino come un giocattolo.
■
Durante il lavaggio ad alte temperature il vetro
dell’oblò può diventare molto caldo.
Non toccarlo.
■
I piccoli animali domestici potrebbero
introdursi nel cesto della macchina.
Controllare quindi il cesto prima di metterla in
moto.
Installazione
■
Si deve togliere l’imballo interno della
macchina prima di utilizzarla. Se non si
eliminano i dispositivi di protezione utilizzati
per il trasporto, o se si eliminano in maniera
incompleta, ne possono derivare danni alla
macchina o ai mobili. Consultare il relativo
paragrafo nel manuale d’uso.
■
Se si dovesse verificare la necessità di
un’eventuale modifica dell’impianto elettrico
domestico per poter installare la macchina,
questo lavoro dovrà essere effettuato solo da
personale qualificato.
■
Qualsiasi intervento idraulico richiesto per
l’installazione della macchina dovrà essere
effettuato solo da un idraulico qualificato.
■
Dopo aver installato la macchina verificare che
non sia appoggiata sul cavo di alimentazione.
■
Se la macchina è posta su pavimento di
moquette assicurarsi che tra i piedini di
appoggio e il pavimento ci sia circolazione
d'aria.
Uso
■
Questa macchina è destinata ad un uso
domestico. Non utilizzarla per scopi diversi da
quelli per i quali è stata stata progettata.
■
Lavare solo articoli previsti per il lavaggio in
macchina. Seguire le istruzioni riportate
sull’etichetta di ogni capo.
■
Non sovraccaricare la macchina. Seguire le
istruzioni fornite nel manuale.
■
Le monete, gli spilli di sicurezza, gli spilli, le
viti, ecc. rimasti nella biancheria possono
provocare grossi danni.
■
Non si devono mettere in macchina capi
smacchiati con benzina, alcool, trielina, ecc.
Se si utilizzano tali prodotti prima del lavaggio,
bisogna aspettare che il prodotto sia
evaporato prima di introdurre i capi nella
macchina.
■
Raggruppare i capi di piccole dimensioni,
quali calzini, cinture, ecc., in una piccola borsa
di tela o in una federa. Questo per evitare che
questi pezzi vadano a finire tra il cesto e la
vasca.
■
Utilizzare solo la quantità di ammorbidente
indicata dal produttore. Una quantità
eccessiva di prodotto potrebbe rovinare la
biancheria.
■
Lasciare l’oblò semi-aperto quando non si
utilizza la macchina. Questo permette una
migliore conservazione della guarnizione
dell’oblò e previene gli odori di muffa.
■
Prima di aprire l’oblò, controllare sempre che
l’acqua sia stata scaricata. In caso contrario,
scaricarla seguendo le istruzioni fornite nel
manuale d’uso.
■
Si consiglia di staccare sempre la spina dalla
presa di corrente e chiudere il rubinetto
dell’acqua dopo l’uso.
Assistenza tecnica/riparazioni
■
In caso di guasto, non cercare di riparare la
macchina da soli. Le riparazioni eseguite da
personale non qualificato possono provocare
danni.
■
Per eventuali riparazioni, rivolgersi a un centro
di assistenza autorizzato e richiedere pezzi di
ricambio originali.
4
i
DESCRIZIONE DELLA MACCHINA
01 Guida programmi
02 Cassetto detersivo
03 Tasti «opzioni»
04 Tasto «avvio/arresto»
05 Manopola «temperature» (termostato)
6 Lampada spia di funzionamento
7 Manopola «programmi»
8 Maniglia oblò
9 Filtro
10 Piedini regolabili
Cassetto detersivo
Prelavaggio
Lavaggio
COTONE - LINO BIANCHI
COTONE - LINO COLORATI
COTONE CICLO BREVE
SINTETICI - MISTI
SETA - ACRILICI
LANA
1
60º- 90º
B
40º- 60º
B
30º- 40º
C
40º- 60º
H
30º- 40º
J
30º- 40º
K
RIDUZIONE AUTOMATICA CONSUMI
2
COTONE BIANCHI CON PRELAV.
SINTETICI CON PRELAV.
RISCIACQUI CON CENTRIFUGA
CENTRIFUGA LUNGA
CENTRIFUGA BREVE
RISCIACQUI
650 GIRI
ELECTRONIC CONTROL
L
76543
TEMPERATURE
ANTIPIEGA
MEZZO
CENTRIFUGA
CARICO
ESCLUSA
60º- 90º
A
40º- 60º
G
D
F
M
SCARICO
N
PROGRAMMI
8
9
10
Ammorbidenti (non superare il piano
del cassetto con riferimento «MAX»)
Candeggina (non superare il piano
P0446
Cl
del cassetto con riferimento «MAX»)
i
DIMENSIONI Altezza 85 cm
TENSIONE/FREQUENZA 220-230V/50 Hz
POTENZA MASSIMA ASSORBITA 2200 W
CORRENTE MINIMA DEL FUSIBILE 10 A
PRESSIONE DELL'ACQUA min. 5 N/cm
CARICO MASSIMO Cotone 5 kg
VELOCITÀ CENTRIFUGA 650 giri/min.
CARATTERISTICHE TECNICHE
Larghezza 60 cm
Profondità 54 cm
2
max. 80 N/cm
Sintetici, delicati 2 kg
Lana 1 kg
2
Questa macchina è conforme alle seguenti direttive CEE:
73/23/CEE del 19/02/73 relativa alla bassa tensione
89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.
5
INSTALLAZIONE
Dispositivi di sicurezza per il
trasporto
Prima di mettere in funzione la
macchina, accertarsi che siano stati tolti
tutti i dispositivi di sicurezza previsti per
il trasporto.
Si consiglia di conservare tutti i pezzi per tornare
a montarli, qualora la macchina dovesse essere
spostata di nuovo in futuro.
1. Svitare e togliere (con una chiave) la vite
posteriore destra.
2. Adagiare la macchina sullo schienale, facendo
attenzione a non schiacciare i tubi. A tale
scopo interporre tra la macchina ed il
pavimento un angolare dell’imballo.
P0255
3. Togliere il tassello centrale di polistirolo dal
fondo della macchina e liberare i due sacchetti
in politene togliendo l’adesivo.
4.Sfilare con molta cura, prima il sacchetto
destro (1) e successivamente quello sinistro
(2), tirandoli verso il centro della macchina.
5. Rimettere la macchina in piedi e svitare le
altre 2 viti sul retro.
6. Estrarre i tre perni di plastica dai fori in cui
alloggiavano le viti.
7. Tappare i fori rimasti aperti con i tappi che si
trovano sullo schienale della macchina.
Posizionamento
Installare la macchina su un pavimento piatto e
duro. Fare attenzione che la circolazione dell'aria
attorno alla macchina non venga impedita da
tappeti, moquette, ecc. Controllare che la
macchina non tocchi il muro o altri mobili della
cucina.
Livellare accuratamente la macchina svitando o
avvitando i piedini regolabili. Non mettere mai
sotto la macchina cartone, legno o materiali simili
per compensare eventuali disuguaglianze del
pavimento.
Dopo aver livellato la macchina, bloccare i
controdadi.
P0234
P0256
2
1
P0233
P0020
P0254
P0509
6

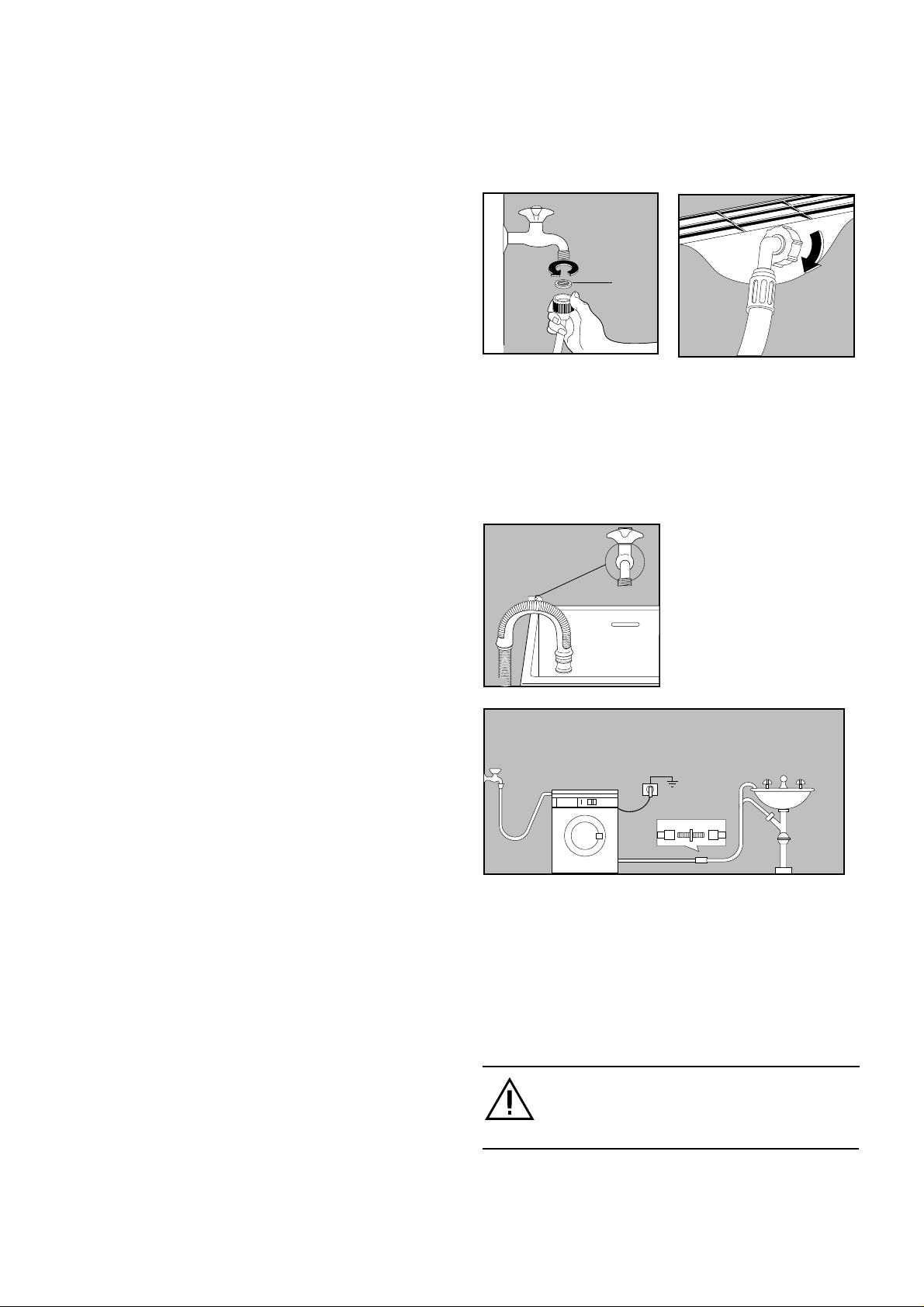

Alimentazione dell’acqua
Collegare il tubo di alimentazione a un rubinetto
filettato da 3/4", dopo aver interposto il filtrino “A”
fornito con la macchina.
Non si può allungare il tubo di alimentazione. Se
il tubo è troppo corto e non si desidera spostare il
rubinetto, bisogna comperare un tubo completo
più lungo, che sia previsto per questo tipo di
utilizzo.
L’altra estremità del tubo di carico, dal lato della
macchina, può essere orientata in qualsiasi
direzione. Svitare leggermente la ghiera di
fissaggio, girare l’estremità del tubo e riavvitare la
ghiera, controllando che non ci siano perdite
d'acqua.
Scarico
Si può installare la curva del tubo di scarico in tre
modi diversi:
Sul bordo di un lavandino utilizzando il
gomito in plastica fornito con la macchina. In
questo caso, bisogna accertarsi che la curva non
rischi di staccarsi dal bordo quando la macchina
scarica. La si può fissare, ad esempio, con uno
spago al rubinetto o al muro.
In una derivazione dello scarico del
lavandino. Questa derivazione deve trovarsi
sopra il sifone, in modo tale che la curva del tubo
sia a 60 cm dal suolo, come minimo.
In una conduttura di scarico situata ad
un’altezza non inferiore a 60 cm e non superiore
a 90 cm.
L’estremità del tubo di scarico deve sempre
essere ventilata, cioè il diametro interno del
condotto di scarico deve essere più largo del
diametro esterno del tubo di scarico.
Il tubo di scarico non deve presentare
strozzature.
Farlo correre sul pavimento e farlo salire solo
vicino allo scarico.
P0003
P0022
P0023
A
P0021
Collegamento elettrico
La macchina è prevista per funzionare a
220-230 V monofase, 50 Hz.
Controllare che l’impianto domestico sia in grado
di sopportare il carico massimo richiesto
(2,2 kW), tenuto conto anche degli altri
apparecchi in uso.
Collegare la macchina ad una presa di
corrente con messa a terra.
Il costruttore declina qualsiasi
responsabilltà per i danni o le lesioni
causate dal non-rispetto della
summenzionata norma di sicurezza.
7
DESCRIZIONE DEL PANNELLO DI COMANDO
650 GIRI
COTONE - LINO BIANCHI
COTONE - LINO COLORATI
COTONE CICLO BREVE
SINTETICI - MISTI
SETA - ACRILICI
LANA
B
B
C
H
J
K
COTONE BIANCHI CON PRELAV.
SINTETICI CON PRELAV.
RISCIACQUI CON CENTRIFUGA
CENTRIFUGA LUNGA
CENTRIFUGA BREVE
RISCIACQUI
L
60º- 90º
40º- 60º
30º- 40º
40º- 60º
30º- 40º
30º- 40º
RIDUZIONE AUTOMATICA CONSUMI
ELECTRONIC CONTROL
60º- 90º
40º- 60º
SCARICO
ANTIPIEGA
MEZZO
CENTRIFUGA
CARICO
ESCLUSA
A
G
D
F
M
N
TEMPERATURE
PROGRAMMI
1
23
1 Cassetto detersivo e guida
programmi
Sulla maniglia del cassetto detersivo è riportato
un riassunto dei programmi di lavaggio.
2 Tasto «centrifuga esclusa»
Premere questo tasto solamente quando si
lavano tessuti particolarmente «delicati» per
escludere la centrifuga su tutti i programmi di
lavaggio.
3 Tasto «mezzo carico»
Questo tasto può essere premuto in caso di
carico ridotto di biancheria di lino o cotone (max
). In questo caso verrà ridotto il consumo
2,5kg
d’acqua.
4 Tasto «antipiega»
Premere questo tasto nei programmi per tessuti
sintetici o delicati per bloccare lo scarico
dell'acqua dell'ultimo risciacquo. Questo evita la
formazione di pieghe nel caso la biancheria
venga lasciata in macchina alla fine del lavaggio.
Per scaricare l'acqua e centrifugare ripremere il
medesimo tasto o selezionare il programma
«N».
45 6 7
5 Tasto «avvio/arresto»
Premere questo tasto per avviare la macchina;
rilasciarlo per interrompere un programma o per
spegnere la macchina.
Prima di impostare un programma o di
cambiare un programma in corso, la
macchina deve essere disinserita rilasciando
il tasto di avvio/ arresto.
6 Manopola «temperature»
Ruotare la manopola per scegliere la
temperatura di lavaggio.
Nel caso venga selezionata una temperatura
superiore a quella prevista per ogni singolo
programma, la macchina effettuerà comunque il
lavaggio alla temperatura prevista per i diversi
tessuti (vedi tabelle programmi «energici» e
«delicati»).
Posizione : lavaggio a freddo
7 Lampada spia di funzionamento
Si accende quando si preme il tasto avvio/arresto
e si spegne a fine programma.
8 Manopola «programmi»
Ruotare la manopola verso destra fino a far
coincidere esattamente il programma desiderato
con l'indice di riferimento posto sul pannello
comandi.
8
8
i
Consigli per il lavaggio
Cernita
Attenersi ai simboli per il trattamento dei tessuti
sulle etichette dei singoli capi e seguire le
istruzioni per il lavaggio del produttore.
Suddividere la biancheria come segue:
capi bianchi, colorati, sintetici, delicati, lana.
Temperature
90°-95° per capi bianchi di lino o cotone
molto sporchi (es. strofinacci,
asciugamani, biancheria da tavola,
lenzuola, ecc.)
60° per capi bianchi di cotone
normalmente sporchi (es. biancheria
intima) e per capi colorati che non
stingono, normalmente sporchi (es.
camicie da notte, pigiami, ecc..) di
cotone , lino o fibre sintetiche.
freddo per biancheria delicata (es. tende),
30°-40° biancheria mista con aggiunta di
fibre sintetiche e lana con
l’indicazione sull’etichetta: «pura
lana vergine, lavabile, irrestringibile».
Tessuti delicati e lana: non più di un terzo del
cesto.
Con un carico massimo si ottiene ogni volta un
utilizzo ottimale di acqua ed energia.
In caso di biancheria molto sporca, ridurre le
quantità.
Pesi della biancheria asciutta
I pesi di seguito elencati hanno un valore
indicativo:
accappatoi 1200 g
tovaglioli 100 g
copri piumino 700 g
lenzuola 500 g
federe 200 g
tovaglie 250 g
asciugamani in spugna 200 g
strofinacci 100 g
camicie da notte 200 g
slip da donna 100 g
camici da lavoro da uomo 600 g
camicie da uomo 200 g
pigiami da uomo 500 g
camicette 100 g
slip da uomo 100 g
Prima di caricare la biancheria
I capi bianchi e colorati non devono essere lavati
assieme. I capi bianchi possono perdere il
candore con il lavaggio.
La biancheria colorata nuova può stingere al
primo lavaggio; è consigliabile quindi lavarla a
parte, la prima volta.
Accertarsi che nella biancheria non rimangano
oggetti di metallo (es. fermagli, spille di
sicurezza, spilli).
Abbottonare le federe, chiudere le cerniere, i
ganci e le asole. Legare eventuali cinture e nastri
lunghi.
Eliminare le macchie persistenti prima del
lavaggio. Eventualmente strofinare i punti
particolarmente sporchi con un detersivo speciale
o con una pasta detergente.
Trattare le tende con particolare cura. Togliere i
ganci dalle tende o legarli in una retina o in un
sacchetto.
Carichi massimi di biancheria
Le indicazioni sui carichi di biancheria si trovano
nelle tabelle dei programmi.
Regole generali:
Cotone, lino: riempire il cesto, ma non
sovraccaricarlo.
Sintetici: non più di metà del cesto.
Eliminazione delle macchie
È possibile che macchie particolari non si
eliminino solo con acqua e detersivo. È
consigliabile, quindi, trattarle prima del lavaggio.
Sangue: le macchie ancora fresche devono
essere trattate con acqua fredda. In caso di
macchie già asciutte, lasciare a mollo la
biancheria per una notte con un detersivo
speciale e poi strofinarla nell’acqua e sapone.
Colore ad olio: inumidire con benzina
detergente, tamponare le macchie dopo aver
sistemato il capo su un panno morbido, trattarle
più volte con il detergente.
Macchie asciutte di grasso: inumidire con
trementina, tamponare le macchie con la punta
delle dita e un panno di cotone, dopo aver
appoggiato il capo su un ripiano morbido.
Ruggine: sale ossalico (reperibile in drogheria)
sciolto a caldo, o un prodotto antiruggine a
freddo. Prestare attenzione alle macchie di
ruggine non recenti, poiché la struttura di
cellulosa è già stata intaccata e il tessuto tende a
bucarsi.
Macchie di muffa: trattarle con candeggina,
sciacquare bene (solo capi bianchi e colorati
resistenti al cloro).
9
Erba: insaponare leggermente e trattare con
candeggina diluita (capi bianchi, resistenti al
cloro).
Penna a biro e colla: inumidire con acetone (*),
tamponare le macchie dopo aver appoggiato il
capo su un panno morbido.
Rossetto: inumidire con acetone come sopra
indicato, poi trattare le macchie con alcool.
Eliminare i residui sui tessuti bianchi con
candeggina.
Vino rosso: lasciare a mollo con del detersivo,
risciacquare e trattare con acido acetico o acido
citrico, poi risciacquare. Trattare eventuali residui
con candeggina.Inchiostro: a seconda della
composizione dell’ inchiostro, inumidire il tessuto
prima con acetone (*), poi con acido acetico;
trattare eventuali residui sui tessuti bianchi con
candeggina e poi risciacquare bene.
Macchie di catrame: trattare prima con
smacchiatore, alcool o benzina, alla fine
strofinare con pasta detergente.
(*) non usare l’acetone sulla seta artificiale
Detersivi e additivi
Un buon risultato di lavaggio dipende dalla scelta
del detersivo e dal suo corretto dosaggio. Dosare
bene significa evitare sprechi e proteggere
l’ambiente. Nonostante siano biodegradabili, i
detersivi contengono elementi che danneggiano
il delicato equilibrio ecologico della natura.
La scelta del detersivo dipende dal tipo di tessuto
(delicati, lana, cotone ecc.), dal colore, dalla
temperatura di lavaggio e dal grado di sporco.
In questa lavatrice si possono usare tutti i
detersivi per lavatrici normalmente reperibili in
commercio:
– detersivi in polvere per tutti i tipi di tessuto,
– detersivi in polvere per tessuti delicati
(massimo 60°C) e lana.
– detersivi liquidi, preferibilmente per programmi
di lavaggio a bassa temperatura (massimo
60°C) per tutti i tipi di tessuto, o speciali solo
per lana.
Il detersivo e l’eventuale additivo devono essere
versati prima dell’inizio del programma di
lavaggio nelle apposite vaschette.
Se si utilizzano detersivi concentrati in polvere o
liquidi, deve essere selezionato un programma
senza prelavaggio.
La macchina è dotata di un sistema di ricircolo
che permette l’utilizzo ottimale del detersivo
concentrato.
Versare il detersivo liquido immediatamente
prima dell’inizio del programma nello scomparto
del cassetto detersivo.
Eventuali additivi liquidi per ammorbidire o
inamidare la biancheria devono essere versati
nella vaschetta con il simbolo prima che
cominci il programma di lavaggio.
La candeggina liquida va usata solamente per
tessuti di lino e cotone bianchi o con colori
resistenti. Versarla nello scomparto
contrassegnato dal simbolo .
Per il dosaggio degli additivi e della candeggina
seguire le indicazioni dei produttori e comunque
non deve superare il piano del cassetto con
riferimento «MAX».
Quantità di detersivo da utilizzare
Il tipo e la quantità di detersivo dipendono dal
tipo di tessuto, dal carico, dal grado di sporco e
dalla durezza dell’acqua utilizzata.
La durezza dell’acqua è classificata in cosiddetti
livelli di durezza. Informazioni su tali livelli si
possono ottenere dall’ente erogatore competente
o dall’amministrazione comunale.
Seguire le istruzioni per il dosaggio indicate dal
produttore.
Utilizzare una quantità minore di detersivo se:
– si lava poca biancheria
– la biancheria è poco sporca
– si forma molta schiuma durante il lavaggio.
– l’acqua è poco dura (fino al livello dolce)
Gradi di durezza dell’acqua
Gradi
Livello
1
2
3
4
Caratteristica
dolce
media
dura
molto dura
tedeschi
°dH
00-07
08-14
15-21
più di 21
francesi
°T.H.
0,0-15
16-25
26-37
più di 37
10
Simboli internazionali per il trattamento dei tessuti
Le etichette con i simboli che trovate applicate sui tessuti sono un valido aiuto per il trattamento e la cura
della biancheria.
AZIONE FORTE
95
60
40
30
Lavaggio
a
95°C
AZIONE
DELICATA
CANDEGGIO Si può candeggiare in acqua fredda Non candeggiare
Lavaggio
a
60°C
60
Lavaggio
a
40°C
40
40
Lavaggio
a
30°C
30
Lavaggio
delicato
a mano
Non
lavare
STIRATURA Stiratura forte
max 200°C
A
PULITURA
A SECCO
ASCIUGATURA Asciugare
Pulitura a secco
con tutti i solventi
disteso
Stiratura media
max 150°C
P
Pulitura a secco
con percloro,
benzina avio,
alcool puro
R111 e R113
Asciugare
appeso
Stiratura leggera
Pulitura a secco
con benzina avio,
alcool puro e R113
Asciugare
su appendiabiti
max 110°C
F
Asciugabile
in macchine
asciuga-
biancheria
Non stirare
Non pulire
a secco
Temperatura
normale
Temperatura
ridotta
Non asciugare
in macchine
asciuga-
biancheria
11
Programmi «energici» per cotone e lino
Carico massimo: 5Kg
Progr.ATemp.
60°-90°
B
B
B
C
60°-90°
30°-60°
40°-60°
30°-40°
Tipo
di biancheria
Bianchi con prelavaggio
molto sporchi
Bianchi senza prelavaggio
normalmente sporchi
Bianchi senza prelavaggio
poco/normalmente sporchi
Colorati
normalmente sporchi
Ciclo breve
biancheria poco sporca
Descrizione
del ciclo
Prelavaggio
Lavaggio a 60°-90°C
Risciacqui
Centrifuga
Lavaggio a 60°-90°C
Risciacqui
Centrifuga
Lavaggio a 30°-60°C
Risciacqui
Centrifuga
Lavaggio a 40°-60°C
Risciacqui
Centrifuga
Lavaggio a 30°-40°C
Risciacqui
Centrifuga
Opzioni
possibili
- Centrifuga esclusa
- Mezzo carico
- Centrifuga esclusa
- Mezzo carico
- Centrifuga esclusa
- Mezzo carico
- Centrifuga esclusa
- Mezzo carico
- Centrifuga esclusa
- Mezzo carico
D
F
Le temperature indicate sono quelle ottimali per ciascun programma e dipendono dal tipo di biancheria e
dal grado di sporco.
Nota: Consumi per il lavaggio di un carico di biancheria di cotone a 60°C senza prelavaggio (progr. B):
acqua litri 80
energia kWh 1,4
durata min 130
Risciacqui con centrifuga
Centrifuga lunga
Risciacqui con additivi
Centrifuga
Scarico e centrifuga lunga
12
Programmi «delicati» per sintetici, misti, delicati, lana
Carico massimo: 2 kg, lana 1 kg.
Progr. Temp.
G
H
J
K
40°-60°
40°-60°
30°-40°
30°-40°
L
M
Tipo
di biancheria
Sintetici con prelavaggio
molto sporchi
Sintetici - Misti
normalmente sporchi
Seta - Acrilici
Lana
Risciacqui
Centrifuga breve
Descrizione
del ciclo
Prelavaggio
Lavaggio a 40°-60°C
Risciacqui
Breve centrifuga
Lavaggio a 40-60°C
Risciacqui
Breve centrifuga
Lavaggio a 30°-40°C
Risciacqui
Breve centrifuga
Lavaggio a 30°-40°C
Risciacqui
Breve centrifuga
Risciacqui con ammorbidente
Breve centrifuga
Scarico e breve centrifuga
Opzioni
possibili
- centrifuga esclusa
- antipiega
- centrifuga esclusa
- antipiega
- centrifuga esclusa
- antipiega
- centrifuga esclusa
- antipiega
- centrifuga esclusa
- antipiega
N
Le temperature indicate sono quelle ottimali per ciascun programma e dipendono dal tipo di biancheria e
dal grado di sporco.
Scarico
Scarico acqua
13

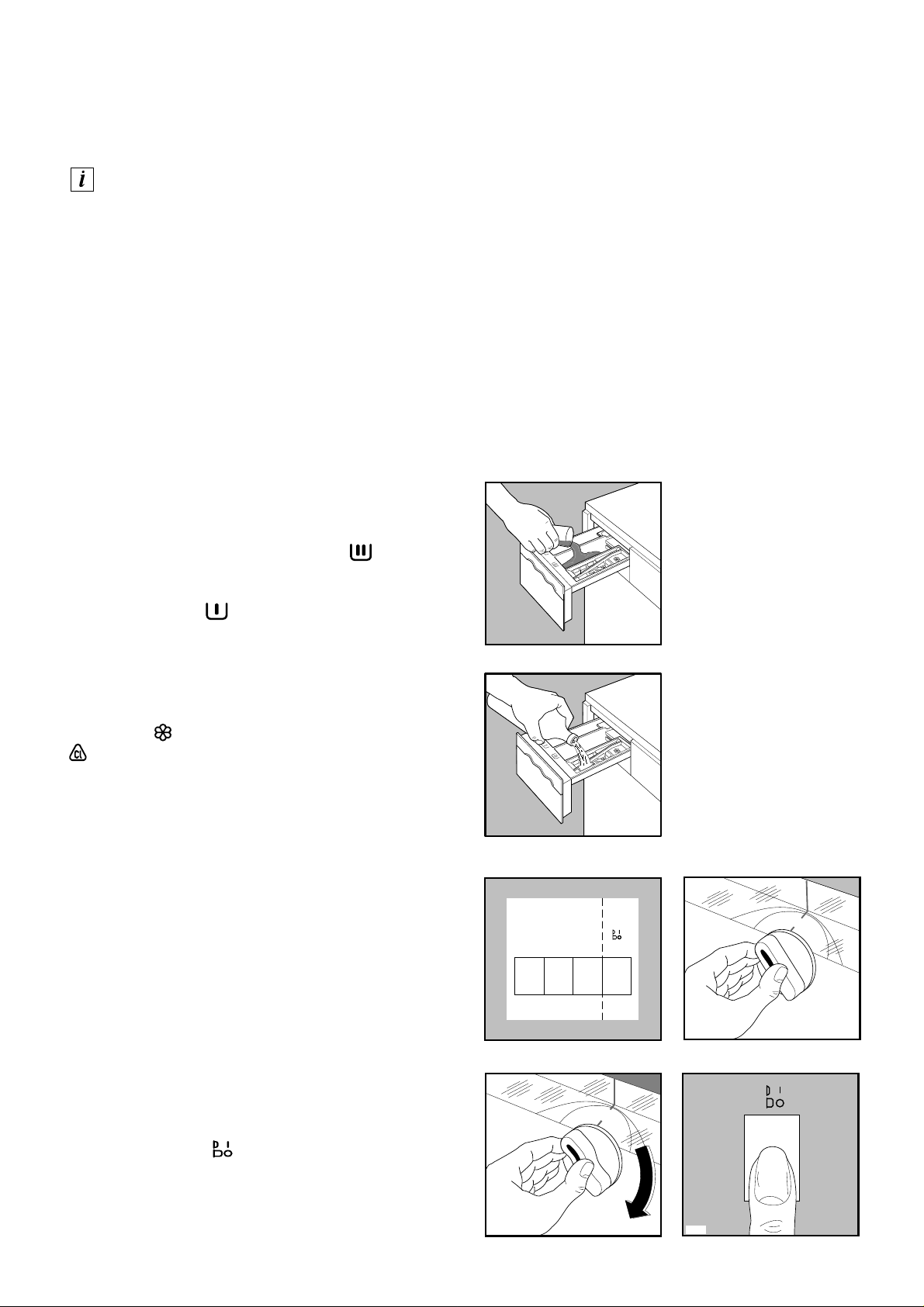

Sequenza delle operazioni
Prima di effettuare il primo lavaggio consigliamo
di eseguire un ciclo cotone a 60°C,
biancheria
, per togliere eventuali residui di
lavorazione dalla vasca e dal cesto.
Versare 1/2 misurino di detersivo nella vaschetta
del lavaggio e mettere in funzione la macchina.
1. Caricare la biancheria
Aprire l'oblò .
Introdurre la biancheria nel cesto, un capo alla
volta. Distendere la biancheria il più possibile.
Chiudere l'oblò.
2. Dosare il detersivo
Estrarre il cassetto fino all'arresto.
Versare, tramite un dosatore, la quantità di
detersivo consigliata dal fabbricante nella
vaschetta corrispondente al lavaggio .
Se si desidera effettuare un prelavaggio seguito
dal lavaggio, versare il detersivo anche nella
relativa vaschetta .
senza
P0444
3. Dosare gli additivi
Versare, se desiderato, l'ammorbidente nello
scomparto e la candeggina nello scomparto
(la dose non deve superare il piano del
cassetto con riferimento «MAX»).
4. Scegliere l’opzione desiderata
Scegliere l’opzione CENTRIFUGA ESCLUSA,
MEZZO CARICO o ANTIPIEGA.
5. Scegliere la temperatura
Ruotare la manopola «temperature» sui gradi
desiderati.
6. Scegliere il programma e avviarlo
Ruotare la manopola «programmi» verso destra
sul programma di lavaggio prescelto e premere il
tasto avvio/arresto : la spia di funzionamento
si accende e la macchina inizia a funzionare.
P0445
CENTRIFUGA
ESCLUSA
MEZZO
CARICO
ANTIPIEGA
90
P0416
B
14
P0218
P0471
7. Fine del programma
La macchina si ferma automaticamente , la
lampada spia di funzionamento si spegne.
Se è stato premuto il tasto antipiega in un
programma «delicato», scaricare l’acqua prima di
aprire l’oblò.
Ripremere il tasto avvio/arresto per spegnere la
macchina.
È normale aspettare circa 2 minuti prima di poter
aprire l’oblò, per dare tempo al dispositivo di
sicurezza di sbloccarsi.
Togliere la biancheria.
Controllare che il cesto sia completamente vuoto
facendolo ruotare con le mani. Ciò per evitare
che gli indumenti eventualmente dimenticati
vengano danneggiati in un lavaggio successivo
(ad es. restringendosi) oppure che colorino un
altro carico di biancheria.
Rilasciare il(i) tasto(i) eventualmente premuto(i).
Si consiglia di chiudere il rubinetto dell'acqua ed
estrarre la spina dalla presa di corrente.
Lasciare l'oblò socchiuso per aerare la macchina.
15

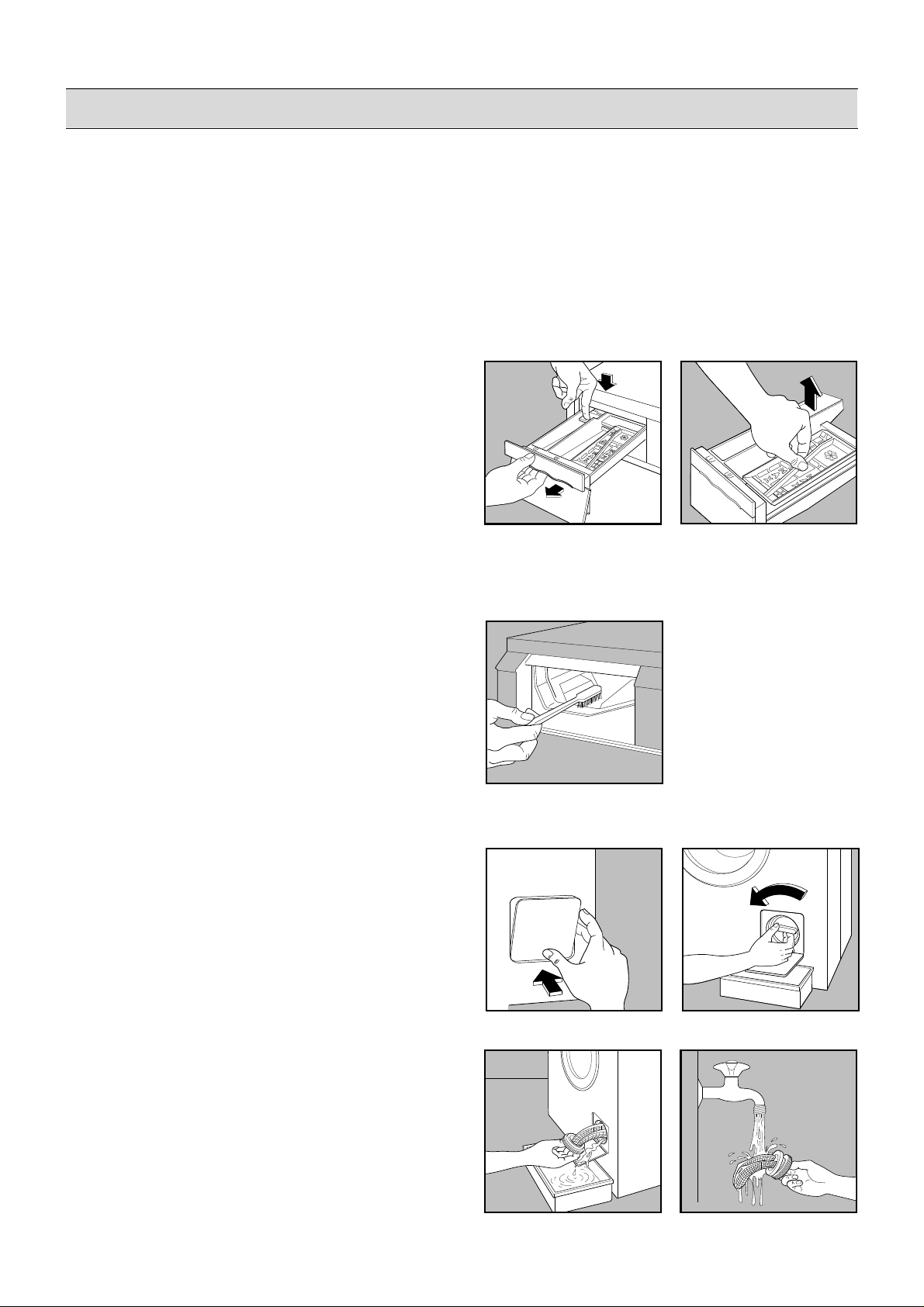

MANUTENZIONE
1. Mobile
Pulire il mobile della macchina con acqua tiepida
e un detersivo neutro non abrasivo. Sciacquare
con acqua pulita e asciugare con uno strofinaccio
morbido.
Importante: non usare alcool, solventi o prodotti
similari per la pulizia del mobile.
2. Cassetto detersivo
I detersivi e gli additivi formano, a lungo andare,
delle incrostazioni.
Pulire il cassetto detersivo di tanto in tanto,
passandolo sotto il rubinetto dell’acqua. Per
estrarre completamente il cassetto dalla
macchina, premere sul tasto in fondo a sinistra.
Per poter pulire più facilmente il cassetto, è
possibile togliere la parte alta delle vaschette
riservate agli additivi.
A lungo andare, il detersivo può formare
incrostazioni nella sede del cassetto: pulire con
un vecchio spazzolino da denti. Rimettere il
cassetto al suo posto.
3. Filtro di scarico dell’acqua
Il ruolo del filtro consiste nella raccolta di filacci e
di piccoli oggetti lasciati inavvertitamente nella
biancheria. Controllare periodicamente che il
filtro sia pulito.
Aprire lo sportellino.
Mettere un recipiente sotto il filtro e svitarlo; è
normale la fuoriuscita di una piccola quantità
d’acqua.
P0442
P0038
P0011
P0443
P0132
Estrarre il filtro.
Pulirlo sotto il rubinetto e rimetterlo al suo posto
riavvitandolo a fondo.
16
P0133
P0040
4. Scarico di emergenza dell’acqua
Se la macchina non scarica (pompa bloccata o
filtro intasato o tubo di scarico intasato),
procedere come segue per togliere l’acqua dalla
vasca:
■ togliere la spina dalla presa di corrente
■ chiudere il rubinetto dell’acqua
■ aspettare che l’acqua si raffreddi (nel caso
fosse in corso un programma con temperatura
di 60°C o più)
■ prendere un recipiente con capienza adatta
(circa 15-20 litri), porlo sul pavimento, inserire
all’interno l’estremità del tubo di scarico e
lasciare scaricare tutta l’acqua dalla vasca
■ procedere quindi alla rimossione del guasto e
rimettere a posto la macchina.
Qualora l’acqua non fuoriesca, perchè il filtro o il
tubo di scarico è intasato, o non fosse possibile
accedere al tubo di scarico, procedere come
segue:
■ aprire lo sportello del filtro e porre sotto lo
stesso un recipiente con bordi diritti (vedi
punto 3) e di capienza adatta
■ svitare il filtro in senso antiorario quanto
basta per fare fuoriuscire lentamente tutta
l’acqua dalla vasca.
Procedere successivamente come sopra.
5. Filtrino del tubo di alimentazione
Se ci si accorge che la macchina richiede più
tempo per riempirsi, bisogna verificare che il
filtrino del tubo di alimentazione non sia ostruito.
Chiudere il rubinetto delI’acqua.
Svitare il tubo dal rubinetto e togliere il filtrino.
Pulirlo con uno spazzolino.
Rimetterlo al suo posto e riavvitare il tubo.
6. Precauzioni contro il gelo
Se la macchina è installata in un locale dove la
temperatura potrebbe scendere al disotto di 0°C
procedere come segue:
■ Chiudere il rubinetto dell’acqua e svitare il
tubo di alimentazione dal rubinetto.
■ Porre l’estremità del tubo di scarico e del tubo
di alimentazione in una bacinella posta sul
pavimento.
■ Selezionare il programma di scarico e farlo
funzionare finchè il selettore programmi è in
posizione «Stop».
P0041
■ Staccare la spina dalla presa.
■ Riavvitare il tubo di alimentazione e rimettere
al suo posto il tubo di scarico.
Eseguendo queste operazioni l’acqua rimasta
nella macchina verrà evacuata, evitando la
formazione di ghiaccio e di conseguenza la
rottura delle parti interessate.
Quando farete funzionare nuovamente la
macchina assicuratevi che la temperatura
dell’ambiente sia superiore a 0°C.
17
ANOMALIE DI FUNZIONAMENTO
Difetti che potete risolvere da soli.
Anomalie Cause possibili
■ La macchina non si mette in
moto
■ La macchina non carica acqua
■ La macchina carica acqua e la
scarica immediatamente
■ La macchina non scarica e/o non
centrifuga
■ Controllare che l’oblò sia ben chiuso.
■ Controllare se la macchina riceve corrente.
■ Controllare se il fusibile dell’impianto
domestico è intatto.
■ Controllare che la manopola selettore
programmi sia posizionata correttamente e
che il tasto avvio/arresto sia premuto.
■ Verificare se il rubinetto dell’acqua è aperto.
■ Controllare se l’acqua esce dal rubinetto.
■ Verificare che il tubo di alimentazione non sia
incastrato o piegato.
■ Controllare che il filtrino del tubo di
alimentazione non sia ostruito.
■ Verificare che l'oblò sia chiuso.
■ L’estremità del tubo di scarico si trova troppo
in basso rispetto alla macchina. Vedere il
relativo paragrafo nel capitolo «scarico».
■ Verificare che il tubo di scarico non sia
incastrato o piegato.
■ Verificare che il tubo di scarico e il filtro non
siano intasati.
■ È stata scelta l’opzione «antipiega» e/o
«centrifuga esclusa».
■ C’è acqua per terra
■ Il risultato del lavaggio non è
soddisfacente
■ La macchina vibra o fa rumore
18
■ C’è troppo detersivo o è stato usato un
detersivo non adatto (fa troppa schiuma).
■ Verificare se ci sono perdite da una delle
ghiere del tubo di alimentazione. È difficile
vedere l’acqua correre lungo il tubo,
controllare se è umido.
■ Controllare che il tubo di scarico sia integro.
■ È stato usato poco detersivo o un detersivo
non adatto.
■ Le macchie “difficili” non sono state
sottoposte ad un trattamento preliminare.
■ Non è stata scelta la temperatura giusta,
abbinata al programma corretto.
■ Verificare se sono state tolte tutte le
protezioni che servivano per il trasporto.
■ Controllare che la macchina non sia
appoggiata contro qualche cosa.
■ Verificare se i piedini di sostegno appoggiano
bene al suolo e se i controdadi sono avvitati a
fondo.
■ Controllare che il carico di biancheria sia ben
distribuito nel cesto.
■ Forse c’è poca biancheria nel cesto.
■ L’oblò non si apre
■
Il programma è ancora in corso.
■
L’oblò non si è ancora sbloccato.
■ La centrifuga inizia in ritardo o
non viene effettuata
Assistenza e ricambi
In caso di guasto, consultare il capitolo
“Anomalie di funzionamento” per verificare se il
guasto può essere eliminato autonomamente.
Se non si riesce a rimediare all’inconveniente o a
localizzarlo, rivolgersi al centro di assistenza.
Il servizio di assistenza ed i pezzi di ricambio
sono disponibili presso i centri di assistenza o i
rivenditori autorizzati (vedere Pagine Gialle alla
voce “Elettrodomestici”).
In sede di richiesta di assistenza od ordinazione
dei ricambi è importante indicare il codice del
prodotto, il numero di serie ed il modello della
macchina, riportati sulla targhetta matricola.
E’ intervenuta “la sicurezza antisbilanciamento"
■
che previene vibrazioni eccessive in centrifuga
ed assicura stabilità: se all'inizio della fase di
centrifuga la biancheria non è uniformemente
distribuita all'interno del cesto, la macchina lo
riconosce e cerca di ridistribuire il bucato in
maniera omogenea, attraverso alcune rotazioni
del cesto. Solo quando il bucato si è distribuito
in maniera uniforme, viene eseguita la fase di
centrifuga.
Se dopo alcuni tentativi la biancheria continua
a rimanere appallottolata, la macchina salta la
fase di centrifuga.Quindi, qualora a fine ciclo la
biancheria rimanga bagnata, consigliamo di
ridistribuirla manualmente all'interno del cesto
e di selezionare nuovamente il programma di
centrifuga.
La targhetta è ubicata dietro la porta oblò della
macchina.
Modello:................................................................
Numero di serie:...................................................
Codice del prodotto:.............................................
Data di acquisto:...................................................
(La data di acquisto è riportata sulla ricevuta
rilasciata dal negoziante. Conservate tale
ricevuta.)
Protezione dell’ambiente
■
I materiali recanti il simbolo sono riciclabili.
Perchè possano essere recuperati devono
essere deposti negli appositi spazi
(o contenitori). Informarsi presso l’ente
competente.
>PE<= polietilene
>PS<= polistirolo
>PP<= polipropilene
■
Quando la macchina dovrà essere rottamata,
tagliare il cavo di alimentazione e rendere la
chiusura oblò inservibile, in modo che i
bambini non possano rinchiudersi nella
macchina.
Per un corretto smaltimento della macchina
rivolgersi all’Azienda Municipalizzata che
provvede alla raccolta dei rifiuti solidi urbani.
Consigli ecologici
Per ottenere delle economie di acqua e di energia
elettrica e per salvaguardare l’ambiente
consigliamo di attenersi a quanto segue:
■
La macchina è in grado di lavare piccoli carichi
di biancheria adattando automaticamente i
consumi. Si consiglia comunque di utilizzare il
cesto a pieno carico per un lavaggio più
economico e meno nocivo per l’ambiente.
Evitare di sovraccaricare il cesto.
■
Utilizzare il programma con prelavaggio
solamente per biancheria molto sporca.
■
Adattare la dose di detersivo, secondo le
indicazioni del produttore, alla durezza
dell’acqua della rete idrica, alla quantità di
biancheria e al grado di sporco della stessa.
19
Z
Loading...
