Page 1
ISTRUZIONI PER L’INSTALLAZIONE E L’USO
LAVABIANCHERIA
RL 4 XEU
124979371
Questo libretto è stampato su carta riciclata a salvaguardia dell’ambiente
Page 2
2
LA VOSTRA NUOVA MACCHINA
i
Alcuni paragrafi in questo libretto istruzioni sono stati contrassegnati con dei simboli, che hanno il
seguente significato:
Questa nuova macchina risponde a tutte le esigenze del lavaggio moderno della biancheria in quanto
permette economie di acqua, di energia e di detersivo.
Anche i piccoli carichi di biancheria sono lavati in modo economico in quanto i consumi si adattano
automaticamente alla quantità e al tipo di tessuto.
■
Il selettore di temperatura (termostato) vi permette di scegliere personalmente la temperatura più
adatta alla vostra biancheria.
■
Il raffreddamento automatico dell’acqua di lavaggio prima dello scarico impedisce che le
condutture in plastica dell’ impianto domestico si deformino a causa della temperatura elevata
dell’acqua.
Qui trovate delle informazioni importanti concernenti la sicurezza nell’uso della vostra macchina,
la cui non osservanza potrebbe causare danni.
Qui ci sono delle informazioni per l’uso corretto della macchina e per ottenerne le migliori
prestazioni.
Qui trovate le informazioni legate alla protezione dell’ambiente.
P1035
Non si vede
l'acqua nel cesto ! Questo perchè le nuove
macchine usano poca acqua, ottenendo gli
stessi risultati di lavaggio e risciacquo.
Page 3
3
INDICE

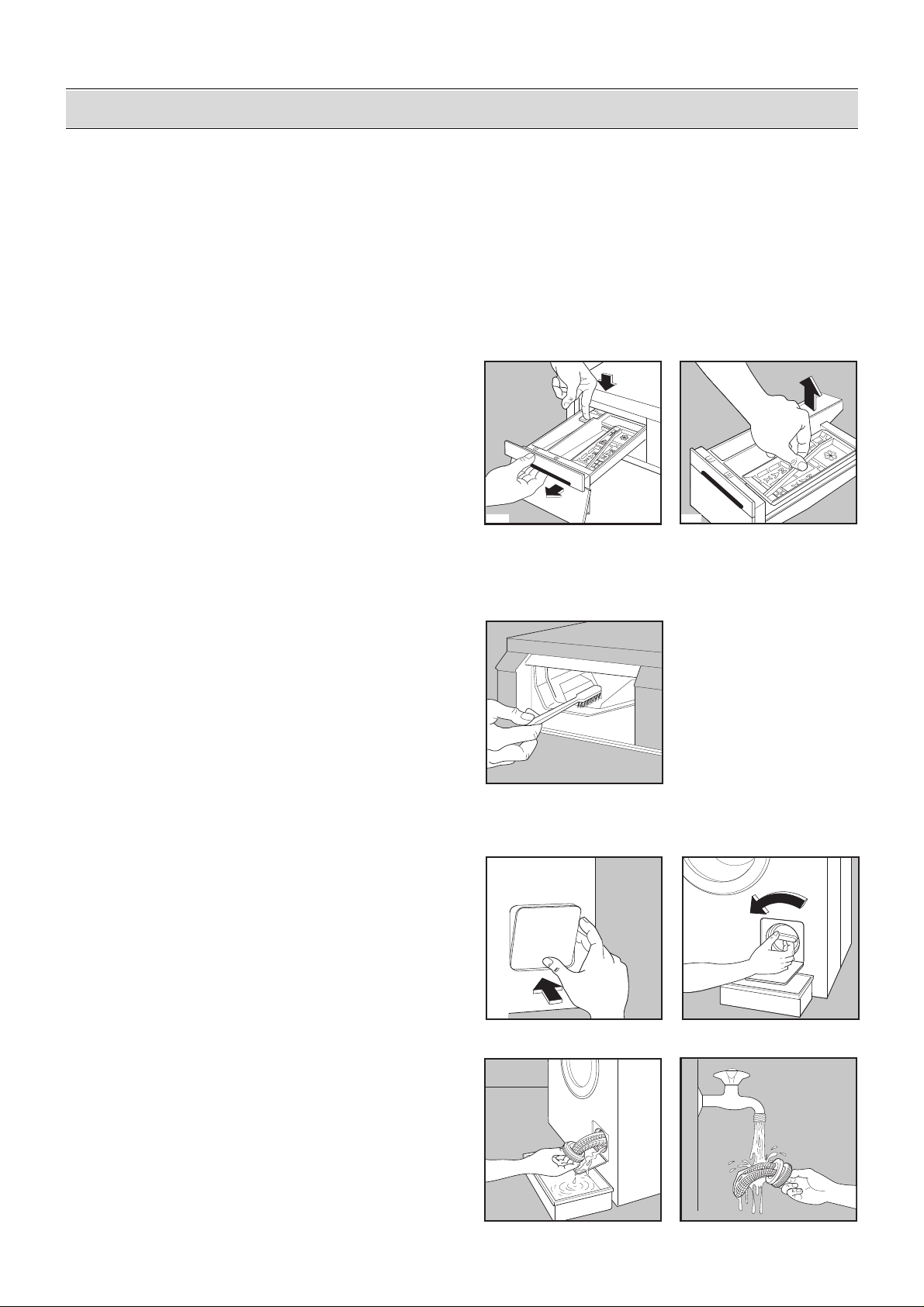

Manutenzione 16
■
Mobile 16
■
Cassetto detersivo 16
■
Filtro scarico dell’acqua 16
■

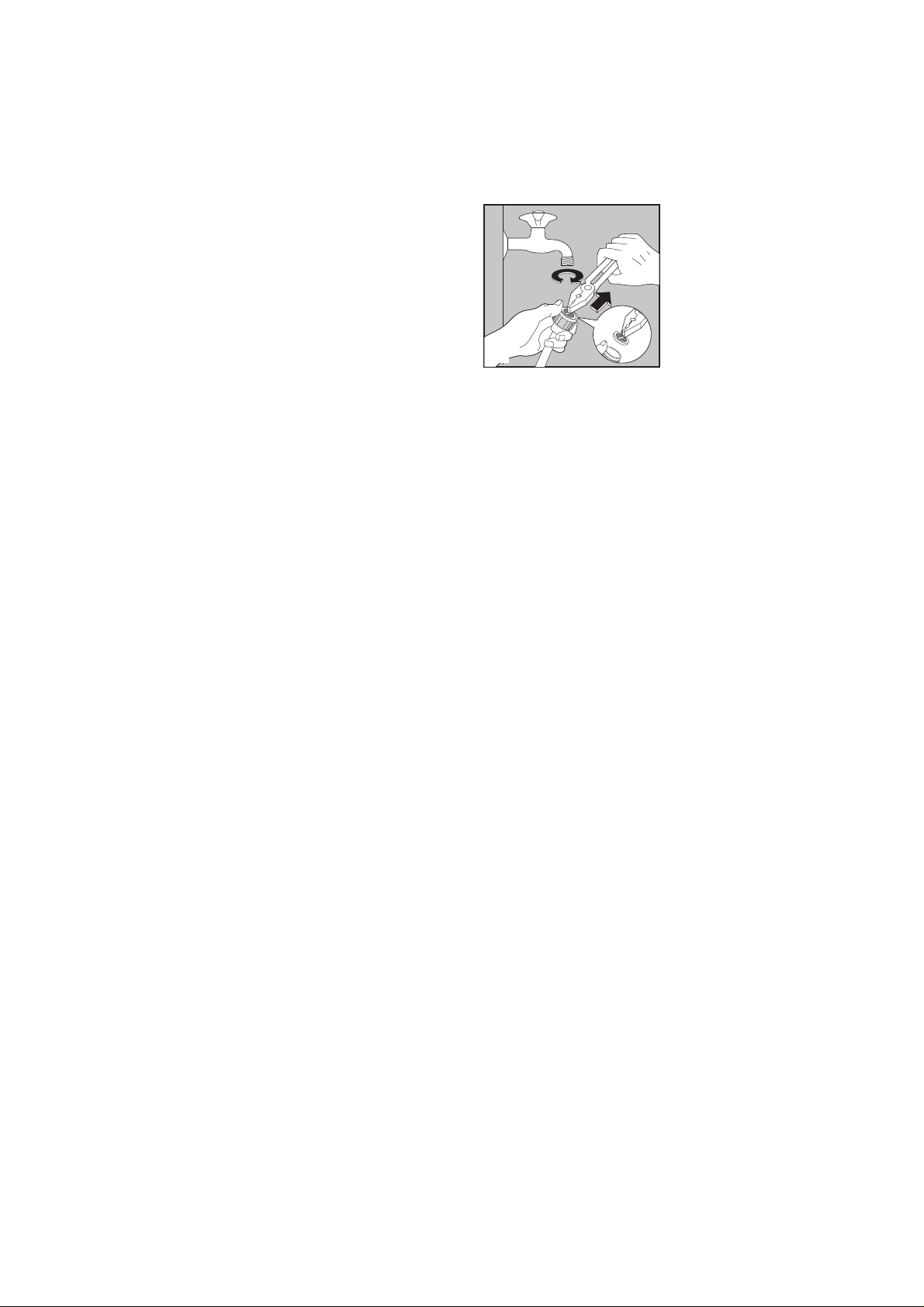

Filtrino del tubo di alimentazione 17
■
Scarico di emergenza dell’acqua 17
■
Precauzioni contro il gelo 17
Anomalie di funzionamento 18-19
■
Assistenza e ricambi 19
■
Protezione dell’ambiente 19
■
Consigli ecologici 19
Avvertenze 4
Descrizione della macchina 5
Caratteristiche tecniche 5
Installazione 6
■
Dispositivi di sicurezza per il trasporto 6
■
Posizionamento 6
■
Alimentazione dell’acqua 7
■
Scarico 7
■
Collegamento elettrico 7

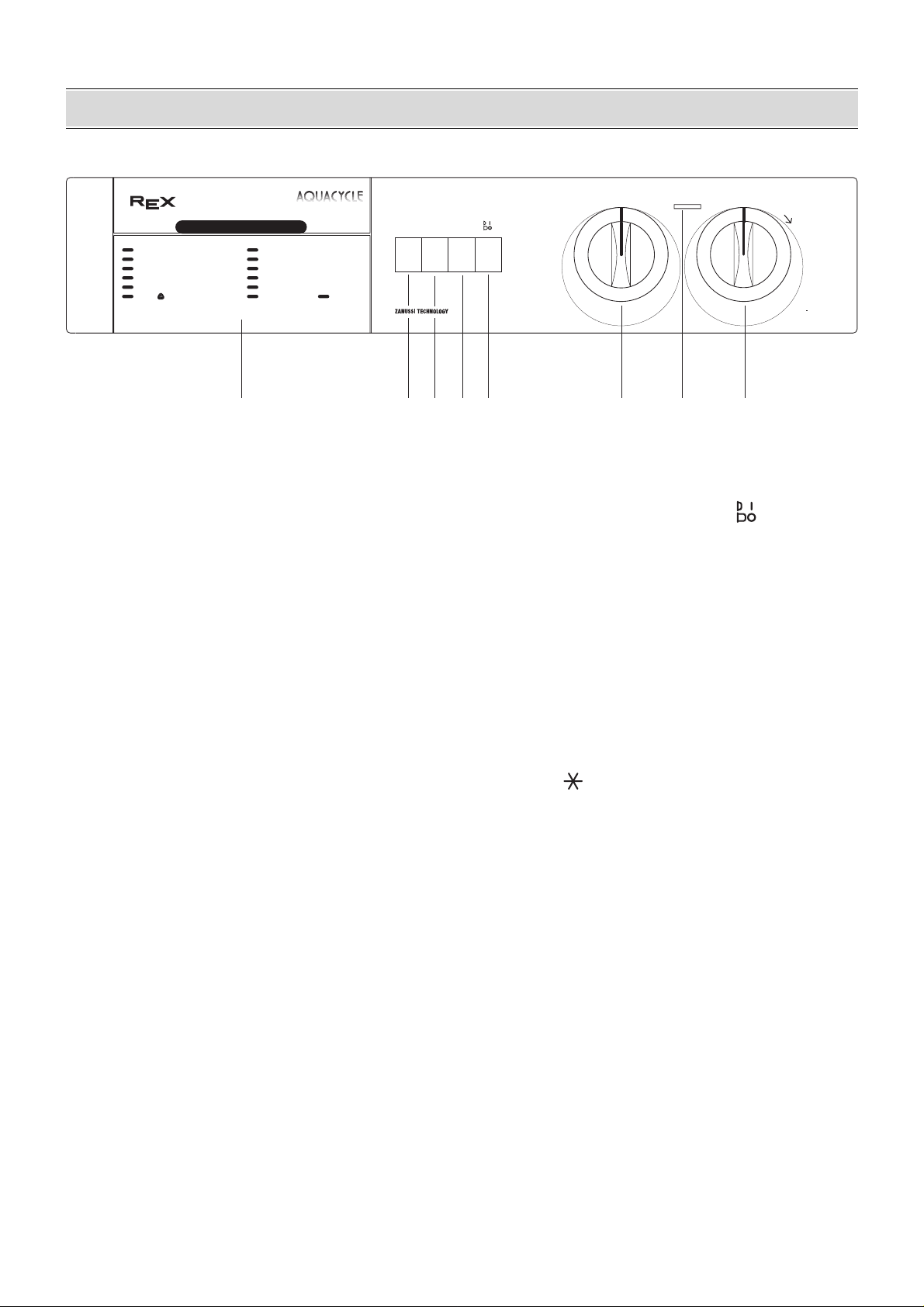

Descrizione del pannello di
comando
8
■
Descrizione dei comandi 8
■
Consigli per il lavaggio 9
Cernita 9
Temperature 9
Carichi massimi di biancheria 9
Prima di caricare la biancheria 9
Eliminazione delle macchie 9
Detersivi e additivi 10
■
Simboli internazionali per il trattamento dei
tessuti 11
■
Programmi di lavaggio 12-13
■

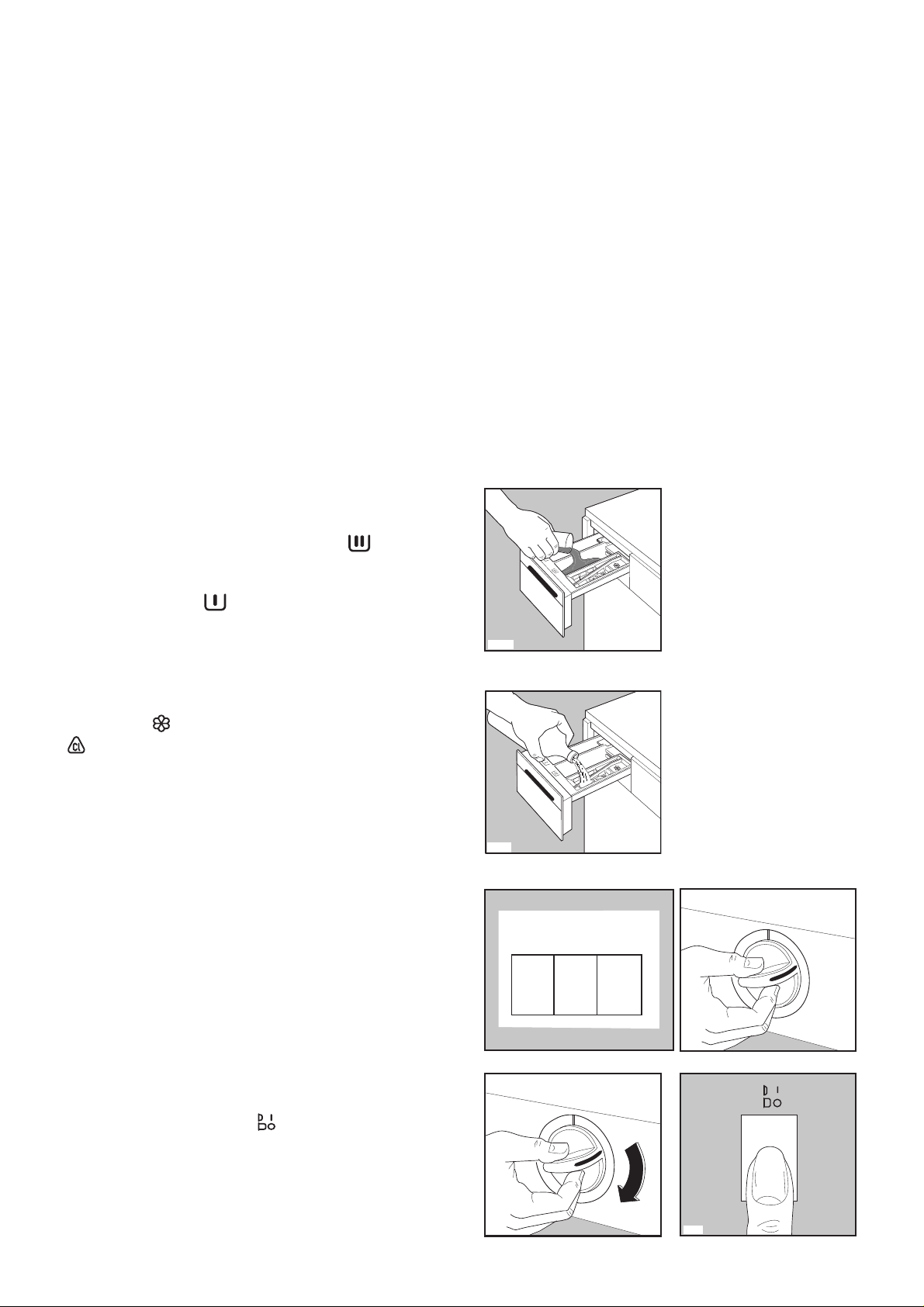

Sequenza delle operazioni 14
Carico biancheria 14
Dosare il detersivo 14
Dosare gli additivi 14
Scegliere l’opzione desiderata 14
Scegliere la temperatura 14
Scegliere il programma e avviarlo 14
Fine del programma 15
Page 4
4
AVVERTENZE
Avvertenze generali
■
Controllare, all’atto del disimballo, che la
macchina non sia danneggiata. In caso di
dubbio, non metterla in funzione, ma rivolgersi
all’assistenza tecnica.
■
Questa macchina è stata progettata per
essere utilizzata da persone adulte. Verificare
quindi che i bambini non la tocchino e non la
utilizzino come un giocattolo.
■
Durante il lavaggio ad alte temperature il vetro
dell’oblò può diventare molto caldo.
Non toccarlo.
■
I piccoli animali domestici potrebbero
introdursi nel cesto della macchina.
Controllare quindi il cesto prima di metterla in
moto.
Installazione
■
Si deve togliere l’imballo interno della
macchina prima di utilizzarla. Se non si
eliminano i dispositivi di protezione utilizzati
per il trasporto, o se si eliminano in maniera
incompleta, ne possono derivare danni alla
macchina o ai mobili. Consultare il relativo
paragrafo nel manuale d’uso.
■
Se si dovesse verificare la necessità di
un’eventuale modifica dell’impianto elettrico
domestico per poter installare la macchina,
questo lavoro dovrà essere effettuato solo da
personale qualificato.
■
Qualsiasi intervento idraulico richiesto per
l’installazione della macchina dovrà essere
effettuato solo da un idraulico qualificato.
■
Dopo aver installato la macchina verificare che
non sia appoggiata sul cavo di alimentazione.
■
Se la macchina è posta su pavimento di
moquette assicurarsi che tra i piedini di
appoggio e il pavimento ci sia circolazione
d'aria.
Uso
■
Questa macchina è destinata ad un uso
domestico. Non utilizzarla per scopi diversi da
quelli per i quali è stata stata progettata.
■
Lavare solo articoli previsti per il lavaggio in
macchina. Seguire le istruzioni riportate
sull’etichetta di ogni capo.
■
Non sovraccaricare la macchina. Seguire le
istruzioni fornite nel manuale.
■
Le monete, gli spilli di sicurezza, gli spilli, le
viti, ecc. rimasti nella biancheria possono
provocare grossi danni.
■
Non si devono mettere in macchina capi
smacchiati con benzina, alcool, trielina, ecc.
Se si utilizzano tali prodotti prima del lavaggio,
bisogna aspettare che il prodotto sia
evaporato prima di introdurre i capi nella
macchina.
■
Raggruppare i capi di piccole dimensioni,
quali calzini, cinture, ecc., in una piccola borsa
di tela o in una federa. Questo per evitare che
questi pezzi vadano a finire tra il cesto e la
vasca.
■
Utilizzare solo la quantità di ammorbidente
indicata dal produttore. Una quantità
eccessiva di prodotto potrebbe rovinare la
biancheria.
■
Lasciare l’oblò semi-aperto quando non si
utilizza la macchina. Questo permette una
migliore conservazione della guarnizione
dell’oblò e previene gli odori di muffa.
■
Prima di aprire l’oblò, controllare sempre che
l’acqua sia stata scaricata. In caso contrario,
scaricarla seguendo le istruzioni fornite nel
manuale d’uso.
■
Si consiglia di staccare sempre la spina dalla
presa di corrente e di chiudere il rubinetto
dell’acqua dopo l’uso.
Assistenza tecnica/riparazioni
■
In caso di guasto, non cercare di riparare la
macchina da soli. Le riparazioni eseguite da
personale non qualificato possono provocare
danni.
■
Per eventuali riparazioni, rivolgersi a un centro
di assistenza autorizzato e richiedere pezzi di
ricambio originali.
È importante conservare questo manuale d’uso con la macchina per qualsiasi futura necessità. Se si
deve vendere la macchina o darla a qualche altra persona, verificare che il manuale accompagni la
macchina per permettere al nuovo utilizzatore di essere informato sul relativo funzionamento e le
avvertenze.
Queste avvertenze sono state previste per la vostra sicurezza e quella degli altri. Vi preghiamo quindi di
leggerle attentamente prima di installare ed utilizzare la macchina.
Page 5
5
DESCRIZIONE DELLA MACCHINA
01 Cassetto detersivo
02 Guida programmi di lavaggio
03 Tasti «opzione»
04 Tasto «avvio/arresto»
05 Manopola «temperature» (termostato)
6 Lampada spia di funzionamento
07 Manopola «programmi»
08 Maniglia oblò
9 Filtro
10 Piedini regolabili
Cassetto detersivo
Prelavaggio
Lavaggio
Ammorbidenti (non superare il piano
del cassetto con riferimento «MAX»)
Candeggina (non superare il piano
del cassetto con riferimento «MAX»)
COTONE - LINO BIANCHI
COTONE - LINO COLORATI
COTONE CICLO BREVE
SINTETICI - MISTI
SETA - ACRILICI
LANA
60º- 90º
40º- 60º
30º- 40º
40º- 60º
30º- 40º
30º- 40º
B
B
C
H
J
K
COTONE BIANCHI CON PRELAV.
COTONE COLORATI CON PRELAV.
SINTETICI CON PRELAVAGGIO
RISCIACQUI CON CENTRIFUGA
CENTRIFUGA BREVE
RISCIACQUI
60º- 90º
40º- 60º
40º- 60º
A
A
G
D
F
M
L
SCARICO
MEZZO
CARICO
CENTRIFUGA
ESCLUSA
PROGRAMMI
TEMPERATURE
RL
4XEU
400 GIRI
RIDUZIONE AUTOMATICA CONSUMI
ANTIPIEGA
1
8
76543
2
9
10
Cl
C0062
i
CARATTERISTICHE TECNICHE
DIMENSIONI Altezza 85 cm
Larghezza 60 cm
Profondità 54 cm
TENSIONE/FREQUENZA 220-230V/50 Hz
POTENZA MASSIMA ASSORBITA 2250 W
CORRENTE MINIMA DEL FUSIBILE 10 A
PRESSIONE DELL'ACQUA min. 5 N/cm
2
max. 80 N/cm
2
CARICO NOMINALE Cotone 5 kg
Sintetici, delicati 2 kg
Lana 1 kg
VELOCITÀ CENTRIFUGA 400 giri/min.
Questa macchina è conforme alle seguenti direttive CEE:
73/23/CEE del 19/02/73 relativa alla bassa tensione
89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.
i
Page 6
6
INSTALLAZIONE
Dispositivi di sicurezza per il
trasporto
Si consiglia di conservare tutti i pezzi per tornare
a montarli, qualora la macchina dovesse essere
spostata di nuovo in futuro.
1. Svitare e togliere (con una chiave) la vite
posteriore destra.
2. Adagiare la macchina sullo schienale, facendo
attenzione a non schiacciare i tubi. A tale
scopo interporre tra la macchina ed il
pavimento un angolare dell’imballo.
3. Togliere il tassello centrale di polistirolo dal
fondo della macchina e liberare i due sacchetti
in politene togliendo l’adesivo.
4.Sfilare con molta cura, prima il sacchetto
destro (1) e successivamente quello sinistro
(2), tirandoli verso il centro della macchina.
5. Rimettere la macchina in piedi e svitare le
altre 2 viti sul retro.
6. Estrarre i tre perni di plastica dai fori in cui
alloggiavano le viti.
7. Tappare i fori rimasti aperti con i tappi che si
trovano sullo schienale della macchina.
Posizionamento
Installare la macchina su un pavimento piatto e
duro. Fare attenzione che la circolazione dell'aria
attorno alla macchina non venga impedita da
tappeti, moquette, ecc. Controllare che la
macchina non tocchi il muro o altri mobili della
cucina.
Livellare accuratamente la macchina svitando o
avvitando i piedini regolabili. Non mettere mai
sotto la macchina cartone, legno o materiali simili
per compensare eventuali disuguaglianze del
pavimento.
P0255
P0234
P0233
2
1
P0256
P0020
P1051
Prima di mettere in funzione la
macchina, accertarsi che siano stati tolti
tutti i dispositivi di sicurezza previsti per
il trasporto.
Page 7
Collegare la macchina ad una presa di
corrente con messa a terra.
7

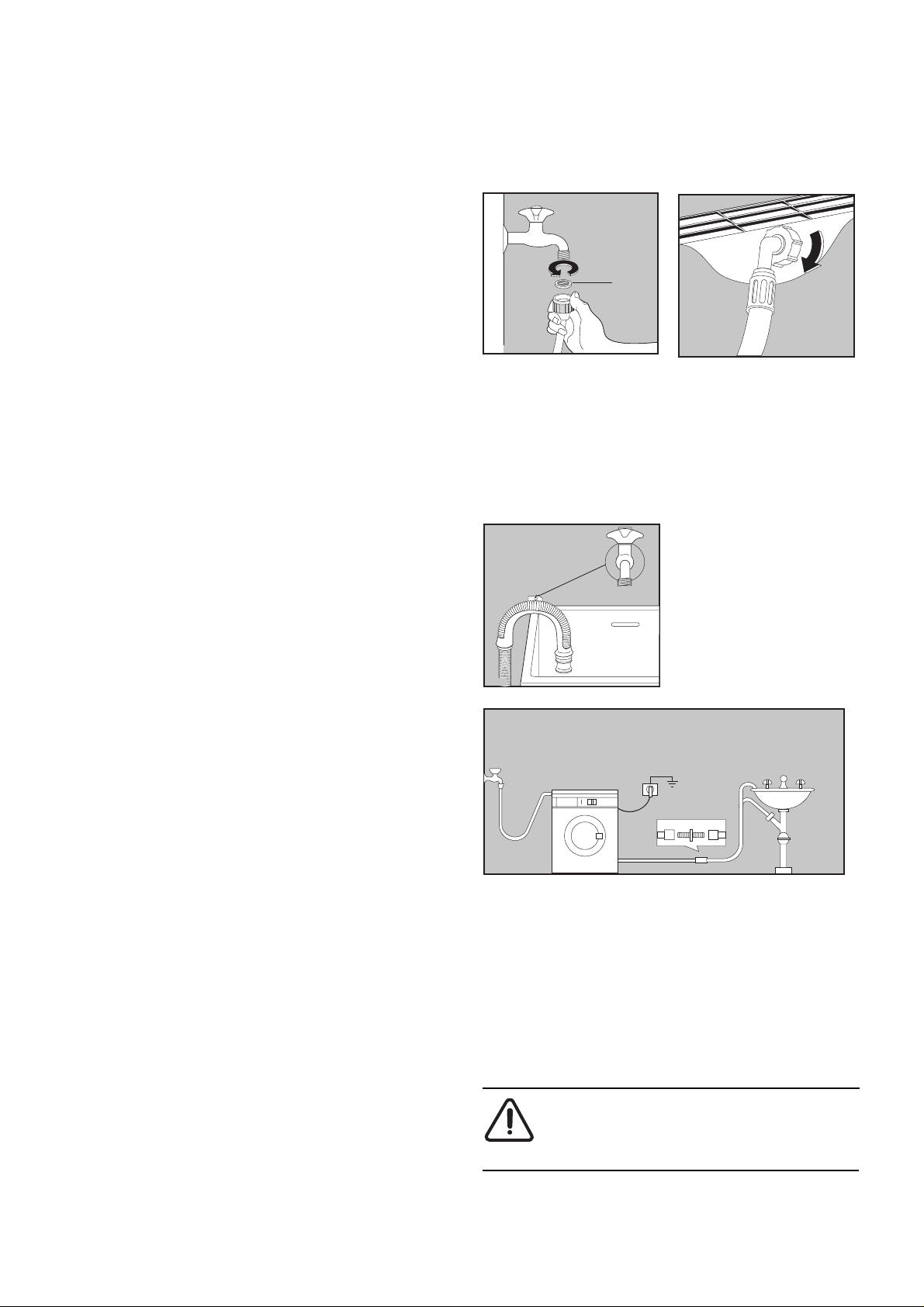

Alimentazione dell’acqua
Collegare il tubo di alimentazione a un rubinetto
filettato da 3/4", dopo aver interposto il filtrino “A”
fornito con la macchina.
L’altra estremità del tubo di carico, dal lato della
macchina, può essere orientata in qualsiasi
direzione. Svitare leggermente la ghiera di
fissaggio, girare l’estremità del tubo e riavvitare la
ghiera, controllando che non ci siano perdite
d'acqua.
Non si può allungare il tubo di alimentazione. Se
il tubo è troppo corto e non si desidera spostare il
rubinetto, bisogna comperare un tubo completo
più lungo, che sia previsto per questo tipo di
utilizzo.
Scarico
Si può installare la curva del tubo di scarico in tre
modi diversi:
Sul bordo di un lavandino utilizzando il
gomito in plastica fornito con la macchina. In
questo caso, bisogna accertarsi che la curva non
rischi di staccarsi dal bordo quando la macchina
scarica. La si può fissare, ad esempio, con uno
spago al rubinetto o al muro.
In una derivazione dello scarico del
lavandino. Questa derivazione deve trovarsi
sopra il sifone, in modo tale che la curva del tubo
sia a 60 cm dal suolo, come minimo.
In una conduttura di scarico situata ad
un’altezza non inferiore a 60 cm e non superiore
a 90 cm.
L’estremità del tubo di scarico deve sempre
essere ventilata, cioè il diametro interno del
condotto di scarico deve essere più largo del
diametro esterno del tubo di scarico.
Il tubo di scarico non deve presentare
strozzature.
Farlo correre sul pavimento e farlo salire solo
vicino allo scarico.
Collegamento elettrico
La macchina è prevista per funzionare a
220-230 V monofase, 50 Hz.
Controllare che l’impianto domestico sia in grado
di sopportare il carico massimo richiesto
(2,25 kW), tenuto conto anche degli altri
apparecchi in uso.
A
P0003
P0022
P0023
P0021
Il costruttore declina qualsiasi
responsabilltà per i danni o le lesioni
causate dal non-rispetto della
summenzionata norma di sicurezza.
Page 8
8
DESCRIZIONE DEL PANNELLO DI COMANDO
RL
4XEU
400 GIRI
17654328
COTONE - LINO BIANCHI
COTONE - LINO COLORATI
COTONE CICLO BREVE
SINTETICI - MISTI
SETA - ACRILICI
LANA
60º- 90º
40º- 60º
30º- 40º
40º- 60º
30º- 40º
30º- 40º
B
B
C
H
J
K
COTONE BIANCHI CON PRELAV.
COTONE COLORATI CON PRELAV.
SINTETICI CON PRELAVAGGIO
RISCIACQUI CON CENTRIFUGA
CENTRIFUGA BREVE
RISCIACQUI
60º- 90º
40º- 60º
40º- 60º
A
A
G
D
F
M
L
SCARICO
MEZZO
CARICO
CENTRIFUGA
ESCLUSA
PROGRAMMI
TEMPERATURE
RIDUZIONE AUTOMATICA CONSUMI
ANTIPIEGA
1 Guida programmi e cassetto
detersivo
Sulla maniglia del cassetto detersivo è riportato
un riassunto dei programmi di lavaggio.
2 Tasto «antipiega»
Premere questo tasto nei programmi per tessuti
sintetici o delicati per bloccare lo scarico
dell'acqua dell'ultimo risciacquo. Questo evita la
formazione di pieghe nel caso la biancheria
venga lasciata in macchina alla fine del lavaggio.
Per scaricare l'acqua ripremere il medesimo tasto
o selezionare il programma «F» (centrifuga
breve).
3 Tasto «mezzo carico»
Questo tasto può essere premuto in caso di
carico ridotto di biancheria di lino o cotone (max
2,5kg
). In questo caso verrà ridotto il consumo
d’acqua nei risciacqui.
4 Tasto «centrifuga esclusa»
Premere questo tasto solamente quando si
lavano tessuti particolarmente «delicati», per
escludere tutte le fasi di centrifuga nei
programmi cotone e lino.
5 Tasto «avvio/arresto»
Premere questo tasto per avviare la macchina;
rilasciarlo per interrompere un programma o per
spegnere la macchina.
Prima di impostare un programma o di
cambiare un programma in corso, la
macchina deve essere disinserita rilasciando
il tasto di avvio/ arresto.
6 Manopola «temperature»
Ruotare la manopola per scegliere la
temperatura di lavaggio.
Posizione : lavaggio a freddo
7 Lampada spia di funzionamento
Si accende quando si preme il tasto avvio/arresto
e si spegne a fine programma.
8 Manopola «programmi»
Ruotare la manopola verso destra fino a far
coincidere esattamente il programma desiderato
con l'indice di riferimento posto sul pannello
comandi.
Page 9
9
Consigli per il lavaggio
Cernita
Attenersi ai simboli per il trattamento dei tessuti
sulle etichette dei singoli capi e seguire le
istruzioni per il lavaggio del produttore.
Suddividere la biancheria come segue:
capi bianchi, colorati, sintetici, delicati, lana.
Temperature
90°-95° per capi bianchi di lino o cotone
molto sporchi (es. strofinacci,
asciugamani, biancheria da tavola,
lenzuola, ecc.)
60° per capi bianchi di cotone
normalmente sporchi (es. biancheria
intima) e per capi colorati che non
stingono, normalmente sporchi (es.
camicie da notte, pigiami, ecc..) di
cotone, lino o fibre sintetiche.
freddo per biancheria delicata (es. tende),
30°-40° biancheria mista con aggiunta di
fibre sintetiche e lana con
l’indicazione sull’etichetta: «pura
lana vergine, lavabile, irrestringibile».
Prima di caricare la biancheria
I capi bianchi e colorati non devono essere lavati
assieme. I capi bianchi possono perdere il
candore con il lavaggio.
La biancheria colorata nuova può stingere al
primo lavaggio; è consigliabile quindi lavarla a
parte, la prima volta.
Accertarsi che nella biancheria non rimangano
oggetti di metallo (es. fermagli, spille di
sicurezza, spilli).
Abbottonare le federe, chiudere le cerniere, i
ganci e le asole. Legare eventuali cinture e nastri
lunghi.
Eliminare le macchie persistenti prima del
lavaggio. Eventualmente strofinare i punti
particolarmente sporchi con un detersivo speciale
o con una pasta detergente.
Trattare le tende con particolare cura. Togliere i
ganci dalle tende o legarli in una retina o in un
sacchetto.
Carichi di biancheria
Le indicazioni sui carichi di biancheria si trovano
nelle tabelle dei programmi.
Regole generali:
Cotone, lino: riempire il cesto, ma non
sovraccaricarlo.
Sintetici: non più di metà del cesto.
Tessuti delicati e lana: non più di un terzo del
cesto.
Con un carico massimo si ottiene ogni volta un
utilizzo ottimale di acqua ed energia.
In caso di biancheria molto sporca, ridurre le
quantità.
Pesi della biancheria asciutta
I pesi di seguito elencati hanno un valore
indicativo:
accappatoi 1200 g
tovaglioli 100 g
copri piumino 700 g
lenzuola 500 g
federe 200 g
tovaglie 250 g
asciugamani in spugna 200 g
strofinacci 100 g
camicie da notte 200 g
slip da donna 100 g
camici da lavoro da uomo 600 g
camicie da uomo 200 g
pigiami da uomo 500 g
camicette 100 g
slip da uomo 100 g
Eliminazione delle macchie
È possibile che macchie particolari non si
eliminino solo con acqua e detersivo. È
consigliabile, quindi, trattarle prima del lavaggio.
Sangue: le macchie ancora fresche devono
essere trattate con acqua fredda. In caso di
macchie già asciutte, lasciare a mollo la
biancheria per una notte con un detersivo
speciale e poi strofinarla nell’acqua e sapone.
Colore ad olio: inumidire con benzina
detergente, tamponare le macchie dopo aver
sistemato il capo su un panno morbido, trattarle
più volte con il detergente.
Macchie asciutte di grasso: inumidire con
trementina, tamponare le macchie con la punta
delle dita e un panno di cotone, dopo aver
appoggiato il capo su un ripiano morbido.
Ruggine: sale ossalico (reperibile in drogheria)
sciolto a caldo, o un prodotto antiruggine a
freddo. Prestare attenzione alle macchie di
ruggine non recenti, poiché la struttura di
cellulosa è già stata intaccata e il tessuto tende a
bucarsi.
Macchie di muffa: trattarle con candeggina,
sciacquare bene (solo capi bianchi e colorati
resistenti al cloro).
i
Page 10
10
Erba: insaponare leggermente e trattare con
candeggina diluita (capi bianchi, resistenti al
cloro).
Penna a biro e colla: inumidire con acetone (*),
tamponare le macchie dopo aver appoggiato il
capo su un panno morbido.
Rossetto: inumidire con acetone come sopra
indicato, poi trattare le macchie con alcool.
Eliminare i residui sui tessuti bianchi con
candeggina.
Vino rosso: lasciare a mollo con del detersivo,
risciacquare e trattare con acido acetico o acido
citrico, poi risciacquare. Trattare eventuali residui
con candeggina.
Inchiostro: a seconda della composizione dell’
inchiostro, inumidire il tessuto prima con acetone
(*), poi con acido acetico; trattare eventuali
residui sui tessuti bianchi con candeggina e poi
risciacquare bene.
Macchie di catrame: trattare prima con
smacchiatore, alcool o benzina, alla fine
strofinare con pasta detergente.
(*) non usare l’acetone sulla seta artificiale
Detersivi e additivi
Un buon risultato di lavaggio dipende dalla scelta
del detersivo e dal suo corretto dosaggio. Dosare
bene significa evitare sprechi e proteggere
l’ambiente. Nonostante siano biodegradabili, i
detersivi contengono elementi che danneggiano
il delicato equilibrio ecologico della natura.
La scelta del detersivo dipende dal tipo di tessuto
(delicati, lana, cotone ecc.), dal colore, dalla
temperatura di lavaggio e dal grado di sporco.
In questa lavatrice si possono usare tutti i
detersivi per lavatrici normalmente reperibili in
commercio:
– detersivi in polvere per tutti i tipi di tessuto,
– detersivi in polvere per tessuti delicati
(massimo 60°C) e lana.
– detersivi liquidi, preferibilmente per programmi
di lavaggio a bassa temperatura (massimo
60°C) per tutti i tipi di tessuto, o speciali solo
per lana.
Il detersivo e l’eventuale additivo devono essere
versati prima dell’inizio del programma di
lavaggio nelle apposite vaschette.
Se si utilizzano detersivi concentrati in polvere o
liquidi, deve essere selezionato un programma
senza prelavaggio.
La macchina è dotata di un sistema di ricircolo
che permette l’utilizzo ottimale del detersivo
concentrato.
Versare il detersivo liquido immediatamente
prima dell’inizio del programma nello scomparto
del cassetto detersivo.
Eventuali additivi liquidi per ammorbidire o
inamidare la biancheria devono essere versati
nella vaschetta con il simbolo prima che
cominci il programma di lavaggio.
La candeggina liquida va usata solamente per
tessuti di lino e cotone bianchi o con colori
resistenti. Versarla nello scomparto
contrassegnato dal simbolo .
Per il dosaggio degli additivi e della candeggina
seguire le indicazioni dei produttori e comunque
non superare il piano del cassetto con
riferimento «MAX».
Quantità di detersivo da utilizzare
Il tipo e la quantità di detersivo dipendono dal
tipo di tessuto, dal carico, dal grado di sporco e
dalla durezza dell’acqua utilizzata.
La durezza dell’acqua è classificata in cosiddetti
livelli di durezza. Informazioni su tali livelli si
possono ottenere dall’ente erogatore competente
o dall’amministrazione comunale.
Seguire le istruzioni per il dosaggio indicate dal
produttore.
Utilizzare una quantità minore di detersivo se:
– si lava poca biancheria
– la biancheria è poco sporca
– si forma molta schiuma durante il lavaggio.
– l’acqua è poco dura (fino al livello dolce)
0,0-15
16-25
26-37
più di 37
Livello
1
2
3
4
dolce
media
dura
molto dura
00-07
08-14
15-21
più di 21
Caratteristica
Gradi
tedeschi
°dH
francesi
°T.H.
Gradi di durezza dell’acqua
Page 11
11
Simboli internazionali per il trattamento dei tessuti
95
60
60
40
40
40
30
30
A
P
F
i
Le etichette con i simboli che trovate applicate sui tessuti sono un valido aiuto per il trattamento e la
cura della biancheria.
AZIONE FORTE
Lavaggio
a
95°C
AZIONE
DELICATA
CANDEGGIO Si può candeggiare in acqua fredda Non candeggiare
Lavaggio
a
60°C
Lavaggio
a
40°C
Lavaggio
a
30°C
Lavaggio
delicato
a mano
Non
lavare
STIRATURA Stiratura forte
max 200°C
PULITURA
A SECCO
ASCIUGATURA Asciugare
Pulitura a secco
con tutti i solventi
disteso
Stiratura media
max 150°C
Pulitura a secco
con percloro,
benzina avio,
alcool puro
R111 e R113
Asciugare
appeso
Stiratura leggera
Pulitura a secco
con benzina avio,
alcool puro e R113
Asciugare
su appendiabiti
max 110°C
Asciugabile
in macchine
asciuga-
biancheria
Non stirare
Non pulire
a secco
Temperatura
normale
Temperatura
ridotta
Non asciugare
in macchine
asciuga-
biancheria
Page 12
12
Programmi «energici» per cotone e lino
Carico nominale: 5 kg
Progr.ATemp.
Tipo
di biancheria
Descrizione
del ciclo
Opzioni
possibili
60°-90°
Bianchi con prelavaggio
molto sporchi
Prelavaggio
Lavaggio a 60°-90°C
Risciacqui
Centrifuga
B
60°-90°
Bianchi senza prelavaggio
normalmente sporchi
Lavaggio a 60°-90°C
Risciacqui
Centrifuga
B
40°-60°
Risciacqui con centrifuga
Lavaggio a 30°-40°C
Risciacqui
Centrifuga
D
Risciacqui con additivi
Centrifuga
F
Centrifuga
Scarico e centrifuga lunga
Le temperature indicate sono quelle ottimali per ciascun programma e dipendono dal tipo di biancheria e
dal grado di sporco.
Nota: Consumi per il lavaggio di un carico di biancheria di cotone a 60°C senza prelavaggio (progr. B):
acqua litri 74
energia kWh 1,30
durata min 135
Dati di riferimento per l’etichetta consumi secondo norma CEE 92/75.
Ciclo breve
biancheria poco sporca
30°-40°
Colorati senza prelavaggio
normalmente sporchi
Lavaggio a 40°-60°C
Risciacqui
Centrifuga
C
- mezzo carico
- centrifuga esclusa
A
40°-60°
Colorati con prelavaggio
molto sporchi
Prelavaggio
Lavaggio a 40°-60°C
Risciacqui
Centrifuga
- mezzo carico
- centrifuga esclusa
- mezzo carico
- centrifuga esclusa
- mezzo carico
- centrifuga esclusa
- mezzo carico
- centrifuga esclusa
- mezzo carico
- centrifuga esclusa
- mezzo carico
- centrifuga esclusa
B
30°-60°
Lavaggio a 30°-60°C
Risciacqui
Centrifuga
Bianchi senza prelavaggio
poco/normalmente sporchi
Page 13
13
Seta - Acrilici
Progr. Temp.
Tipo
di biancheria
Descrizione
del ciclo
Opzione
possibile
G
40°-60°
Sintetici con prelavaggio
molto sporchi
Prelavaggio
Lavaggio a 40°-60°C
Risciacqui
Scarico
40°-60°
Sintetici
senza prelavaggio
normalmente sporchi
Lavaggio a 40-60°C
Risciacqui
Scarico
J
30°-40°
Lana
Lavaggio a 30°-40°C
Risciacqui
Scarico
K
Risciacqui
Risciacqui con ammorbidente
Scarico
L
Scarico
Scarico acqua
Programmi «delicati» per sintetici, misti, delicati, lana
Carico nominale: 2 kg, lana 1 kg.
Le temperature indicate sono quelle ottimali per ciascun programma e dipendono dal tipo di biancheria e
dal grado di sporco.
M
30°-40°
Lavaggio a 30°-40°C
Risciacqui
Scarico
H
antipiega
antipiega
antipiega
antipiega
antipiega
Page 14
14
1. Caricare la biancheria
Aprire l'oblò.
Introdurre la biancheria nel cesto, un capo alla
volta. Distendere la biancheria il più possibile.
Chiudere l'oblò.
2. Dosare il detersivo
Estrarre il cassetto fino all'arresto.
Versare, tramite un dosatore, la quantità di
detersivo consigliata dal fabbricante nella
vaschetta corrispondente al lavaggio .
Se si desidera effettuare un prelavaggio seguito
dal lavaggio, versare il detersivo anche nella
relativa vaschetta .
3. Dosare gli additivi
Versare, se desiderato, l'ammorbidente nello
scomparto e la candeggina nello scomparto
(la dose non deve superare il piano del
cassetto con riferimento «MAX»).
4. Scegliere l’opzione desiderata
Premere il tasto MEZZO CARICO e/o
CENTRIFUGA ESCLUSA oppure ANTIPIEGA.
5. Scegliere la temperatura
Ruotare la manopola «temperature» sui gradi
desiderati.
6. Scegliere il programma e avviarlo
Ruotare il selettore programmi verso destra sul
programma di lavaggio prescelto e premere il
pulsante «avvio/arresto» : la spia di
funzionamento si accende e la macchina inizia a
funzionare.
Sequenza delle operazioni
Prima di effettuare il primo lavaggio consigliamo
di eseguire un ciclo cotone a 60°C,
senza
biancheria
, per togliere eventuali residui di
lavorazione dalla vasca e dal cesto.
Versare 1/2 misurino di detersivo nella vaschetta
del lavaggio e mettere in funzione la macchina.
C0059
C0058
MEZZO
CARICO
CENTRIFUGA
ESCLUSA
ANTIPIEGA
P1006a
B
P0471
P1006b
90
Page 15
15
7. Fine del programma
La macchina si ferma automaticamente, la
lampada spia di funzionamento si spegne.
Se è stato scelto un programma «delicato»,
scaricare l’acqua prima di aprire l’oblò.
Rilasciare il tasto «avvio/arresto» per
spegnere la macchina.
È normale aspettare circa 2 minuti prima di poter
aprire l’oblò, per dare tempo al dispositivo di
sicurezza di sbloccarsi.
Togliere la biancheria.
Controllare che il cesto sia completamente vuoto
facendolo ruotare con le mani. Ciò per evitare
che gli indumenti eventualmente dimenticati
vengano danneggiati in un lavaggio successivo
(ad es. restringendosi) oppure che colorino un
altro carico di biancheria.
Rilasciare il(i) tasto(i) eventualmente premuto(i).
Si consiglia di chiudere il rubinetto dell'acqua ed
estrarre la spina dalla presa di corrente.
Lasciare l'oblò socchiuso per aerare la macchina.
Page 16
16
MANUTENZIONE
C0061
P0038
1. Mobile
Pulire il mobile della macchina con acqua tiepida
e un detersivo neutro non abrasivo. Sciacquare
con acqua pulita e asciugare con uno strofinaccio
morbido.
Importante: non usare alcool, solventi o prodotti
similari per la pulizia del mobile.
2. Cassetto detersivo
I detersivi e gli additivi formano, a lungo andare,
delle incrostazioni.
Pulire il cassetto detersivo di tanto in tanto,
passandolo sotto il rubinetto dell’acqua. Per
estrarre completamente il cassetto dalla
macchina, premere sul tasto in fondo a sinistra.
Per poter pulire più facilmente il cassetto, è
possibile togliere la parte alta delle vaschette
riservate agli additivi.
A lungo andare, il detersivo può formare
incrostazioni nella sede del cassetto: pulire con
un vecchio spazzolino da denti. Rimettere il
cassetto al suo posto.
3. Filtro di scarico dell’acqua
Il ruolo del filtro consiste nella raccolta di filacci e
di piccoli oggetti lasciati inavvertitamente nella
biancheria. Controllare periodicamente che il
filtro sia pulito.
Aprire lo sportellino.
Mettere un recipiente sotto il filtro e svitarlo; è
normale che fuoriesca una piccola quantità
d’acqua.
Estrarre il filtro.
Pulirlo sotto il rubinetto e rimetterlo al suo posto
riavvitandolo a fondo.
C0060
P0011
P0132
P0133
P0040
Page 17
17
4. Filtrino del tubo di alimentazione
Se ci si accorge che la macchina richiede più
tempo per riempirsi, bisogna verificare che il
filtrino del tubo di alimentazione non sia ostruito.
Chiudere il rubinetto delI’acqua.
Svitare il tubo dal rubinetto e togliere il filtrino.
Pulirlo con uno spazzolino.
Rimetterlo al suo posto e riavvitare il tubo.
5. Scarico di emergenza dell’acqua
Se la macchina non scarica (pompa bloccata,
filtro intasato o tubo di scarico intasato),
procedere come segue per togliere l’acqua dalla
vasca:
■ togliere la spina dalla presa di corrente
■ chiudere il rubinetto dell’acqua
■ aspettare che l’acqua si raffreddi (nel caso
fosse in corso un programma con temperatura
di 60°C o più)
■ prendere un recipiente di capienza adatta
(circa 15-20 litri), porlo sul pavimento, inserire
all’interno l’estremità del tubo di scarico e
lasciare scaricare tutta l’acqua dalla vasca
■ procedere quindi alla rimozione del guasto e
rimettere a posto la macchina.
Qualora l’acqua non fuoriesca, perchè il filtro o il
tubo di scarico è intasato, o non fosse possibile
accedere al tubo di scarico, procedere come
segue:
■ aprire lo sportello del filtro e porre sotto lo
stesso un recipiente con bordi diritti (vedi
punto 3) e di capienza adatta
■ svitare il filtro in senso antiorario quanto
basta per fare fuoriuscire lentamente tutta
l’acqua dalla vasca.
Procedere successivamente come sopra.
6. Precauzioni contro il gelo
Se la macchina è installata in un locale dove la
temperatura potrebbe scendere al disotto di 0°C
procedere come segue:
■ Chiudere il rubinetto dell’acqua e svitare il
tubo di alimentazione dal rubinetto.
■ Porre l’estremità del tubo di scarico e del tubo
di alimentazione in una bacinella posta sul
pavimento.
■ Selezionare il programma di scarico e farlo
funzionare finchè il selettore programmi è in
posizione «Stop».
P0041
■ Staccare la spina dalla presa.
■ Riavvitare il tubo di alimentazione acqua e
rimettere al suo posto il tubo di scarico.
Eseguendo queste operazioni l’acqua rimasta
nella macchina verrà evacuata, evitando la
formazione di ghiaccio e di conseguenza la
rottura delle parti interessate.
Quando farete funzionare nuovamente la
macchina assicuratevi che la temperatura
dell’ambiente sia superiore a 0°C.
Page 18
18
ANOMALIE DI FUNZIONAMENTO
Difetti che potete risolvere da soli.
Anomalie Cause possibili
■ La macchina non si mette in
moto
■
Controllare che l’oblò sia ben chiuso.
■
Controllare se la macchina riceve corrente.
■
Controllare se il fusibile dell’impianto
domestico è intatto.
■
Controllare che la manopola selettore
programmi sia posizionata correttamente e il
tasto avvio/arresto premuto.
■ La macchina non carica acqua
■
Verificare se il rubinetto dell’acqua è aperto.
■
Controllare se l’acqua esce dal rubinetto.
■
Verificare che il tubo di alimentazione non sia
incastrato o piegato.
■
Controllare che il filtrino del tubo di
alimentazione non sia ostruito.
■
Verificare che l'oblò sia chiuso.
■ La macchina carica acqua e la
scarica immediatamente
■
L’estremità del tubo di scarico si trova troppo
in basso rispetto alla macchina. Vedere il
relativo paragrafo nel capitolo «scarico».
■ La macchina non scarica e/o non
centrifuga
■
Verificare che il tubo di scarico non sia
incastrato o piegato.
■
Verificare che il tubo di scarico e il filtro non
siano intasati.
■
È stata scelta l’opzione «centrifuga esclusa» o
«antipiega».
■ C’è acqua per terra
■
C’è troppo detersivo o è stato usato un
detersivo non adatto (fa troppa schiuma).
■
Verificare se ci sono perdite da una delle
ghiere del tubo di alimentazione. È difficile
vedere l’acqua correre lungo il tubo,
controllare se è umido.
■
Controllare che il tubo di scarico sia integro.
■ Il risultato del lavaggio non è
soddisfacente
■
È stato usato poco detersivo o un detersivo
non adatto.
■
Le macchie “difficili” non sono state
sottoposte ad un trattamento preliminare.
■
Non è stata scelta la temperatura giusta,
abbinata al programma corretto.
■ La macchina vibra o fa rumore
■
Verificare se sono state tolte tutte le
protezioni che servivano per il trasporto.
■
Controllare che la macchina non sia
appoggiata contro qualche cosa.
■
Verificare se i piedini di sostegno appoggiano
bene.
■
Controllare che il carico di biancheria sia ben
distribuito nel cesto.
■
Forse c’è poca biancheria nel cesto.
Page 19
19
■ L’oblò non si apre
■
Il programma è ancora in corso.
■
L’oblò non si è ancora sbloccato.
■
Scaricare l’acqua in quanto è stato scelto un
programma “delicato” con l’opzione
“antipiega” che termina con l’acqua in vasca.
Assistenza e ricambi
In caso di guasto, consultare il capitolo
“Anomalie di funzionamento” per verificare se il
guasto può essere eliminato autonomamente.
Se non si riesce a rimediare all’inconveniente o a
localizzarlo, rivolgersi al centro di assistenza.
Il servizio di assistenza ed i pezzi di ricambio
sono disponibili presso i centri di assistenza o i
rivenditori autorizzati (vedere Pagine Gialle alla
voce “Elettrodomestici”).
In sede di richiesta di assistenza od ordinazione
dei ricambi è importante indicare il codice del
prodotto, il numero di serie ed il modello della
macchina, riportati sulla targhetta matricola.
La targhetta è ubicata dietro la porta oblò della
macchina.
Modello:................................................................
Numero di serie:...................................................
Codice del prodotto:.............................................
Data di acquisto:...................................................
(La data di acquisto è riportata sulla ricevuta
rilasciata dal negoziante.
Conservate tale ricevuta.)
Protezione dell’ambiente
■
I materiali recanti il simbolo sono riciclabili.
Perchè possano essere recuperati devono
essere deposti negli appositi spazi
(o contenitori). Informarsi presso l’ente
competente.
>PE<= polietilene
>PS<= polistirolo
>PP<= polipropilene
■
Quando la macchina dovrà essere rottamata,
tagliare il cavo di alimentazione e rendere la
chiusura oblò inservibile, in modo che i
bambini non possano rinchiudersi nella
macchina.
Per un corretto smaltimento della macchina
rivolgersi all’Azienda Municipalizzata che
provvede alla raccolta dei rifiuti solidi urbani.
Consigli ecologici
Per ottenere delle economie di acqua e di
energia elettrica e per salvaguardare l’ambiente
consigliamo di attenersi a quanto segue:
■
La macchina è in grado di lavare piccoli
carichi di biancheria adattando
automaticamente i consumi. Si consiglia
comunque di utilizzare il cesto a pieno carico
per un lavaggio più economico e meno nocivo
per l’ambiente.
Evitare di sovraccaricare il cesto.
■
Utilizzare il programma con prelavaggio
solamente per biancheria molto sporca.
■
Adattare la dose di detersivo, secondo le
indicazioni del produttore, alla durezza
dell’acqua della rete idrica, alla quantità di
biancheria e al grado di sporco della stessa.
Page 20
Z
Loading...
