LAVATRICE
RL 40
Questo libretto è stampato su carta ecologica a salvaguardia dell’ambiente
35.292.756/0 ISTRUZIONI PER L’INSTALLAZIONE E L’USO
I
La Sua nuova macchina
Questa nuova macchina risponde a tutte le esigenze del lavaggio moderno della biancheria in quanto permette economie di acqua, energia e detersivo.
•Il selettore di temperatura (termostato) permette di scegliere personalmente la temperatura più adatta alla biancheria.
•Il raffreddamento automatico dell’acqua di lavaggio, prima dello scarico, impedisce che le condutture in plastica dell’ impianto domestico si deformino a causa della temperatura elevata dell’acqua e limita la formazione di pieghe nei tessuti.
•Il dispositivo ECO AVANT consente l’utilizzo totale del detersivo da parte della macchina e riduce il consumo di acqua e, di conseguenza, anche quello di energia elettrica.
Protezione dell’ambiente |
Consigli ecologici |
•I materiali recanti il simbolo sono riciclabili. Perchè possano essere recuperati devono essere deposti negli appositi spazi (o contenitori). Informarsi presso l’ente competente.
>PE<= polietilene
>PS<= polistirolo
>PP<= polipropilene
•Quando la macchina dovrà essere rottamata, tagliare il cavo di alimentazione e rendere la chiusura oblò inservibile, in modo che i bambini non possano rinchiudersi nella macchina.
Per un corretto smaltimento della macchina rivolgersi all’Azienda Municipalizzata che provvede alla raccolta dei rifiuti solidi urbani.
Non si vede
l'acqua nel cesto ! Questo perchË le nuove macchine usano poca acqua, ottenendo gli stessi risultati di lavaggio e risciacquo.
P1035 |
Per ottenere delle economie di acqua e di energia elettrica e per salvaguardare l’ambiente consigliamo di attenersi a quanto segue:
•Utilizzare il cesto a pieno carico per un lavaggio più economico e meno nocivo per l’ambiente, evitando però di sovraccaricarlo.
•Utilizzare il programma con prelavaggio solamente per biancheria molto sporca.
•Adattare la dose di detersivo, secondo le indicazioni del produttore, alla durezza dell’acqua della rete idrica, alla quantità di biancheria e al grado di sporco della stessa.
•Con un adeguato pretrattamento si possono eliminare le macchie “difficili”; poi si potrà effettuare un lavaggio con una temperatura più bassa.
2
Indice
Avvertenze |
4 |
Descrizione della macchina |
5 |
Caratteristiche tecniche |
5 |
Installazione |
6 |
Dispositivi di sicurezza per il trasporto |
6 |
Posizionamento |
6 |
Spostamento |
6 |
Alimentazione dell’acqua |
6 |

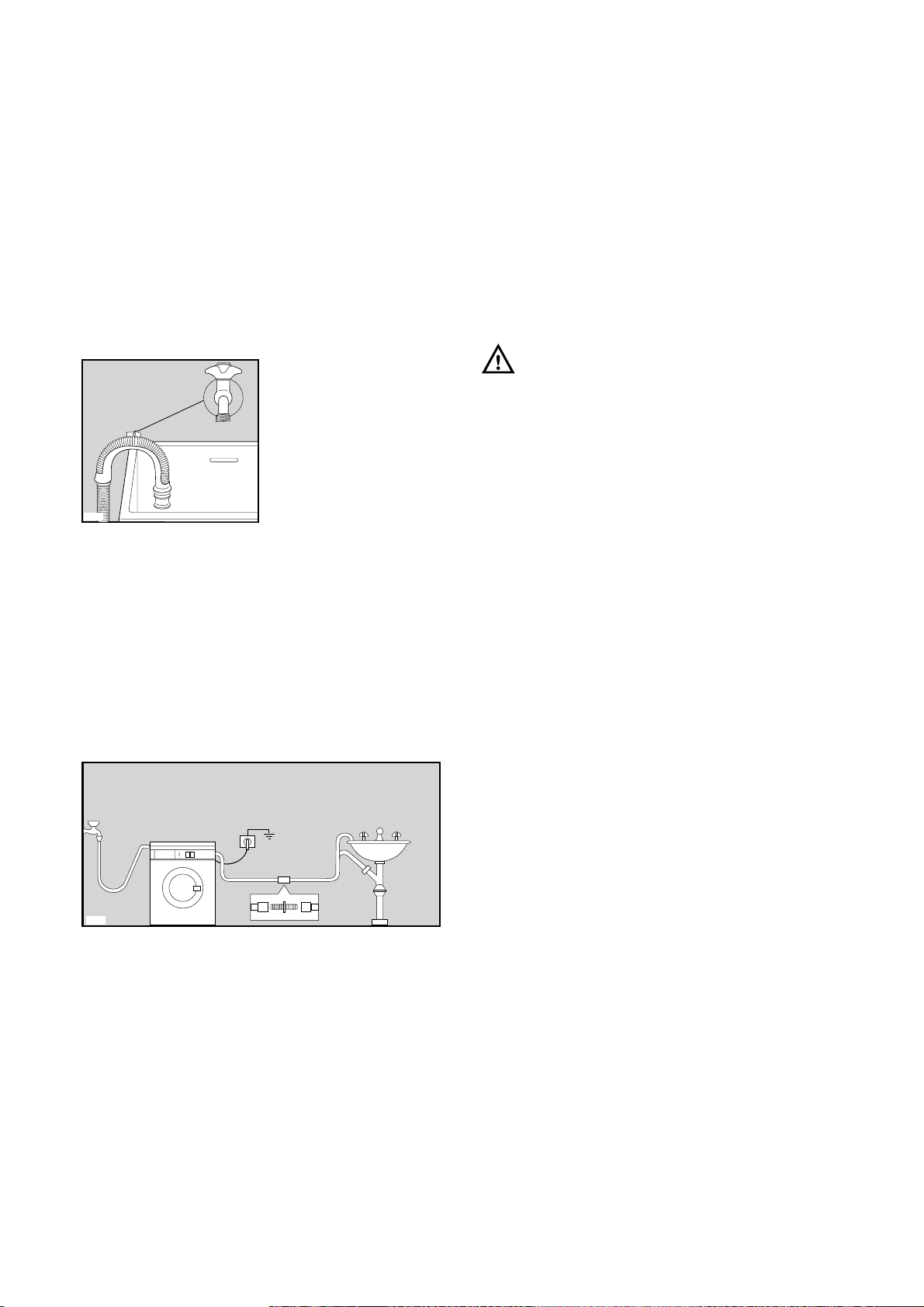

Scarico |
7 |
Collegamento elettrico |
7 |
Uso |
8 |
Pannello comandi |
8 |
Descrizione dei comandi |
8 |
Consigli per il lavaggio |
9 |
Cernita |
9 |
Temperature |
9 |
Carichi massimi di biancheria |
9 |
Prima di caricare la biancheria |
9 |
Eliminazione delle macchie |
9 |
Detersivi e additivi |
10 |
Programmi di lavaggio |
11-12 |
Sequenza delle operazioni |
13 |
Caricare la biancheria |
13 |
Dosare il detersivo |
13 |
Dosare gli additivi |
13 |
Scegliere l’opzione desiderata |
13 |
Scegliere la temperatura |
13 |
Scegliere il programma e avviarlo |
13 |
Fine del programma |
13-14 |

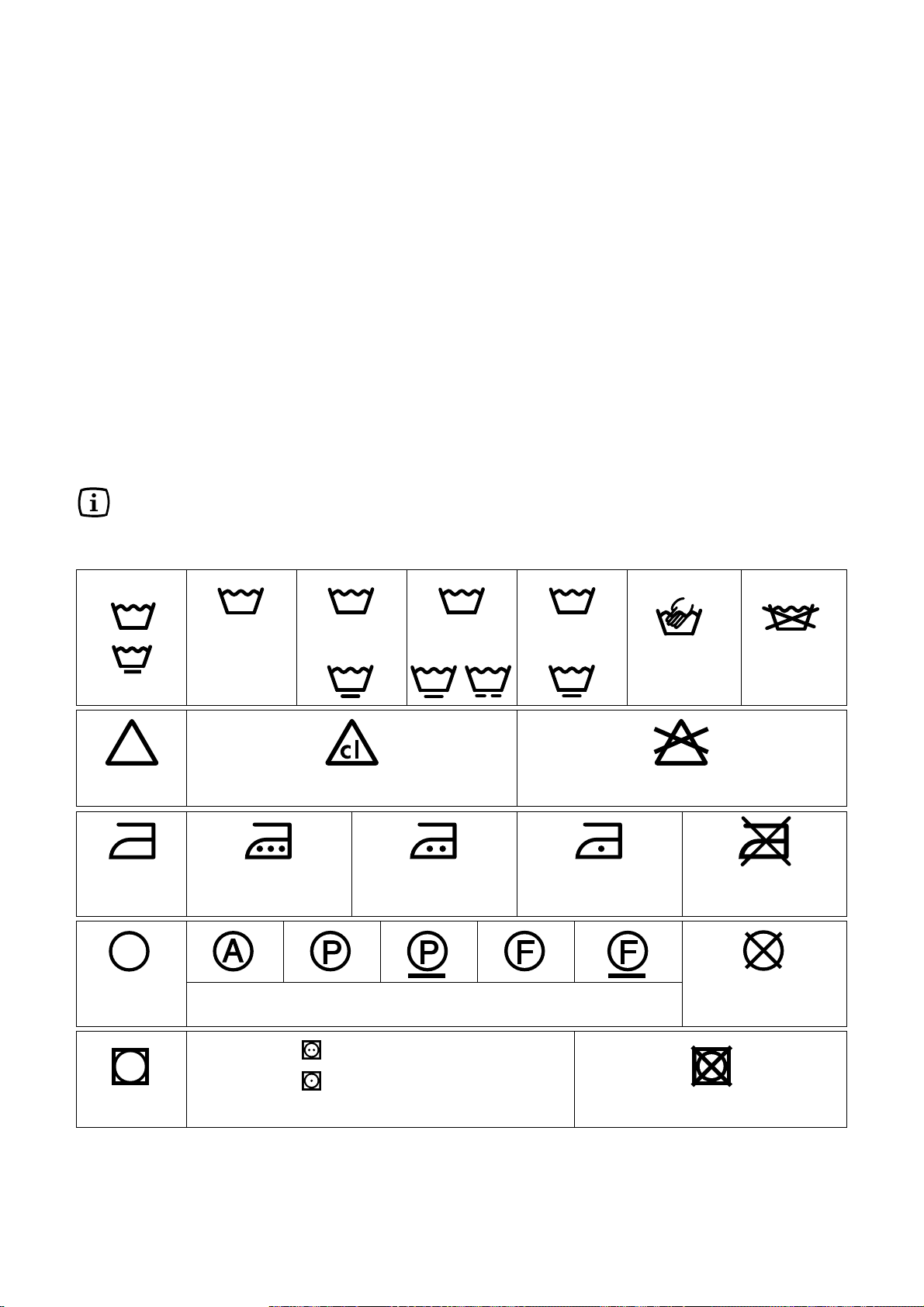

Simboli internazionali per il |
|
trattamento dei tessuti |
14 |
Manutenzione |
15 |
Mobile |
15 |
Cassetto detersivo |
15 |
Filtrino del tubo di alimentazione |
15 |
Pulizia della zona scarico |
15 |

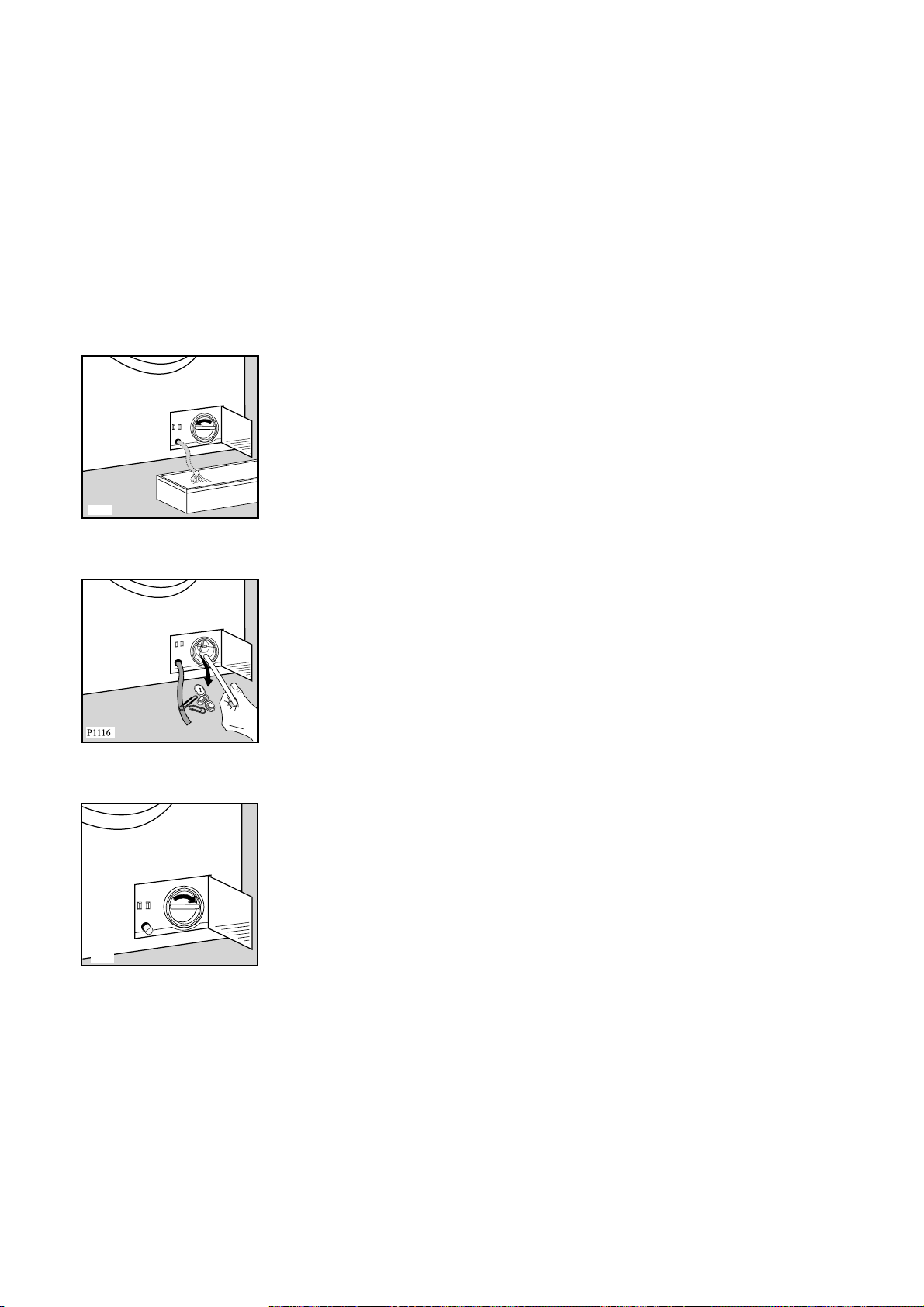

Scarico di emergenza dell’acqua |
16 |
Precauzioni contro il gelo |
16 |
Anomalie di funzionamento |
17-18 |
Assistenza e ricambi |
18 |
Guida all’uso del libretto istruzioni
I seguenti simboli La guideranno nella lettura del libretto:
Informazioni legate alla sicurezza nell’uso della macchina.
Consigli e raccomandazioni per l’uso corretto della macchina e per ottenerne le migliori prestazioni.
Informazioni legate alla protezione dell’ambiente.
3
Avvertenze
È importante conservare questo manuale d’uso con la macchina per qualsiasi futura necessità. Se si deve vendere la macchina o darla a qualche altra persona, verificare che il manuale accompagni la macchina per permettere al nuovo utilizzatore di essere informato sul relativo funzionamento e le avvertenze.
Queste avvertenze sono state previste per la vostra sicurezza e quella degli altri. Vi preghiamo quindi di leggerle attentamente prima di installare ed utilizzare la macchina.
Avvertenze generali
•Controllare, all’atto del disimballo, che la macchina non sia danneggiata. In caso di dubbio, non metterla in funzione, ma rivolgersi all’assistenza tecnica.
•Questa macchina è stata progettata per essere utilizzata da persone adulte. Verificare quindi che i bambini non la tocchino e non la utilizzino come un giocattolo.
•Durante il lavaggio ad alte temperature il vetro dell’oblò può diventare molto caldo. Non toccarlo.
•I piccoli animali domestici potrebbero introdursi nel cesto della macchina. Controllare quindi il cesto prima di metterla in moto.
Installazione
•Si deve togliere l’imballo interno della macchina prima di utilizzarla. Se non si eliminano i dispositivi di protezione utilizzati per il trasporto, o se si eliminano in maniera incompleta, ne possono derivare danni alla macchina o ai mobili. Consultare il relativo paragrafo nel manuale d’uso.
•Se si dovesse verificare la necessità di un’eventuale modifica dell’impianto elettrico domestico per poter installare la macchina, questo lavoro dovrà essere effettuato solo da personale qualificato.
•Qualsiasi intervento idraulico richiesto per l’installazione della macchina dovrà essere effettuato solo da un idraulico qualificato.
•Dopo aver installato la macchina verificare che non sia appoggiata sul cavo di alimentazione.
•Se la macchina è posta su pavimento di moquette assicurarsi che tra i piedini di appoggio e il pavimento ci sia circolazione d'aria.
Uso
•Questa macchina è destinata ad un uso domestico. Non utilizzarla per scopi diversi da quelli per i quali è stata stata progettata.
•Lavare solo articoli previsti per il lavaggio in macchina. Seguire le istruzioni riportate sull’etichetta di ogni capo.
•Non sovraccaricare la macchina. Seguire le istruzioni fornite nel manuale.
•Le monete, gli spilli di sicurezza, gli spilli, le viti, ecc. rimasti nella biancheria possono provocare grossi danni.
•Non si devono mettere in macchina capi smacchiati con benzina, alcool, trielina, ecc. Se si utilizzano tali prodotti prima del lavaggio, bisogna aspettare che il prodotto sia evaporato prima di introdurre i capi nella macchina.
•Raggruppare i capi di piccole dimensioni, quali calzini, cinture, ecc., in una piccola borsa di tela o in una federa. Questo per evitare che questi pezzi vadano a finire tra il cesto e la vasca.
•Utilizzare solo la quantità di ammorbidente indicata dal produttore. Una quantità eccessiva di prodotto potrebbe rovinare la biancheria.
•Lasciare l’oblò semi-aperto quando non si utilizza la macchina. Questo permette una migliore conservazione della guarnizione dell’oblò e previene gli odori di muffa.
•Prima di aprire l’oblò, controllare sempre che l’acqua sia stata scaricata. In caso contrario, scaricarla seguendo le istruzioni fornite nel manuale d’uso.
•Si consiglia di staccare sempre la spina dalla presa di corrente e di chiudere il rubinetto dell’acqua dopo l’uso.
Assistenza tecnica/riparazioni
•In caso di guasto, non cercare di riparare la macchina da soli. Le riparazioni eseguite da personale non qualificato possono provocare danni.
•Per eventuali riparazioni, rivolgersi a un centro di assistenza autorizzato e richiedere pezzi di ricambio originali.
4
Descrizione della macchina
1 Cassetto detersivo
2 Guida programmi di lavaggio
3 Pannello comandi
4 Maniglia oblò
5 Pompa scarico
6 Piedini regolabili
Cassetto detersivo
Prelavaggio
Lavaggio
Ammorbidenti (non superare il piano del cassetto con riferimento «MAX»)
Candeggina (non superare il piano del cassetto con riferimento «MAX»)
Cl |
C0084 |
Caratteristiche tecniche
DIMENSIONI |
Altezza |
85 cm |
|
|
Larghezza |
60 cm |
|
|
Profondità |
60 cm |
|
|
|
|
|
TENSIONE/FREQUENZA |
|
220-230V/50 Hz |
|
POTENZA MASSIMA ASSORBITA |
|
2100 W |
|
CORRENTE MINIMA DEL FUSIBILE |
|
10 A |
|
|
|
|
|
PRESSIONE DELL'ACQUA |
min. |
050 kPa |
|
|
max. |
800 kPa |
|
|
|
|
|
CARICO MASSIMO |
Cotone |
5 |
kg |
|
Sintetici, delicati |
2 |
kg |
|
Lana |
1,0kg |
|
|
|
|
|
VELOCITÀ CENTRIFUGA |
|
400 giri/min. |
Questa macchina è conforme alle seguenti direttive CEE: 73/23/CEE del 19/02/73 relativa alla bassa tensione
89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.
5
Installazione
Dispositivi di sicurezza per il trasporto
Prima di mettere in funzione la macchina,
accertarsi che siano stati tolti tutti i dispositivi di sicurezza previsti per il trasporto.
Si consiglia di conservare tutti i pezzi per tornare a montarli, qualora la macchina dovesse essere spostata di nuovo in futuro.
1.Svitate e togliete con una chiave le 3 viti posteriore.
P0287 |
2.Adagiate la macchina sullo schienale interponendo tra la macchina e il il pavimento un angolare in polistirolo. Fare attenzione a non schiacciare i tubi.
3.Sfilare con molta cura, prima il sacchetto sinistro
(1) e successivamente quello destro (2), tirandoli verso il centro della macchina.
1 2 |
AL009 |
4.Togliete la base di polistirolo e rimettete en piedi la macchina.
5.Estrarre i tre perni di plastica dai fori in cui alloggiavano le viti.
6.Tappare tutti i fori con i tappi che si trovano nel sacchetto stampati.
P0001 |
P0002 |
Posizionamento
Installare la macchina su un pavimento piatto e duro. Fare attenzione che la circolazione dell'aria attorno alla macchina non venga impedita da tappeti, moquette, ecc. Controllare che la macchina non tocchi il muro o altri mobili della cucina.
Livellare accuratamente la macchina svitando o avvitando i piedini di appoggio. Non mettere mai sotto la macchina cartone, legno o materiali simili per compensare eventuali disuguaglianze del pavimento. Dopo aver completato il livellamento bloccare la ghiera serrandola con forza.
P0254 |
Alimentazione dell’acqua
Collegare il tubo di alimentazione a un rubinetto di acqua fredda filettato da 3/4" gas, dopo aver interposto la guarnizione in gomma (A) fornita nel sacchetto stampati.
Non utilizzare, per l’allacciamento, vecchi tubi già usati in precedenza.
L’altra estremità del tubo di carico, dal lato della macchina, può essere orientata in qualsiasi direzione. Svitare leggermente la ghiera di fissaggio, girare l’estremità del tubo e riavvitare la ghiera, controllando che non ci siano perdite d'acqua.
A |
AL013 |
P0021 |
Non si può allungare il tubo di alimentazione. Se il tubo è troppo corto e non si desidera spostare il rubinetto, bisogna comperare un tubo completo più lungo, che sia previsto per questo tipo di utilizzo.
Importante!
Se l’allacciamento viene effettuato a delle tubazioni nuove o non utilizzate da lungo tempo, è consigliabile far scorrere una certa quantità di acqua prima di allacciare il tubo di carico.
In tal modo si elimineranno eventuali depositi di sabbia o ossido presenti nelle tubature.
6
