Rex RIE391 User Manual

LAVATRICE

RIE 391

E

C

Questo libretto è stampato su carta ecologica a salvaguardia dell’ambiente

132994180 ISTRUZIONI PER L’INSTALLAZIONE E L’USO

I

Per l’utilizzatore

Avvertenze

La preghiamo di leggere attentamente questo libretto d'istruzioni e di prestare particolare attenzione alle norme di sicurezza riportate in questa pagina.

Le consigliamo di conservare questo libretto per future consultazioni e di cederlo al nuovo proprietario in caso di cessione della macchina

Queste avvertenze sono state previste per la Sua sicurezza e quella degli altri.

La preghiamo quindi di leggerle attentamente prima di installare ed utilizzare la macchina.

Uso

•Questa macchina è stata progettata per essere usata da persone adulte e per uso domestico, secondo le istruzioni contenute nel presente libretto.

•Non avviare mai la macchina nel caso in cui il cavo di alimentazione sia danneggiato o se il cruscotto o il piano di lavoro presentino dei danni tali da permettere l'accesso alla parte interna dell'apparecchiatura.

•Non estrarre mai la spina dalla presa tirando il cavo, bensì tirando la spina stessa.

•Non si devono mettere in macchina capi smacchiati con benzina, alcool, trielina, ecc. Se si utilizzano tali prodotti prima del lavaggio, bisogna aspettare che il prodotto sia evaporato prima di introdurre i capi nella macchina.

•In caso di guasto, non cercare di riparare la macchina da soli. Le riparazioni eseguite da personale non qualificato possono provocare danni. Rivolgersi a un centro di assistenza autorizzato e richiedere pezzi di ricambio originali.

Sicurezza bambini

•Fare attenzione che i bambini non si avvicinino alla macchina, mentre è in funzione, con l’intento di giocarvi.

•I componenti dell'imballaggio (es. pellicole, polistirolo) possono essere pericolosi per i bambini. Pericolo di soffocamento! Tenerli fuori dalla loro portata.

•Controllare sempre il cesto prima di introdurvi la biancheria. Bambini piccoli o piccoli animali domestici potrebbero essersi infilati all’interno. Per evitare ciò, è possibile impedire la chiusura dell’oblò agendo sul bottoncino posto sul lato interno dell’oblò, ruotandolo verso destra in modo che la scanalatura si trovi in posizione orizzontale. Se necessario, aiutarsi con una moneta.

P1113

Per disattivare il dispositivo e quindi poter chiudere l’oblò ruotare il bottoncino verso sinistra in modo che la scanalatura sia in posizione verticale.

•In caso di smaltimento dell’apparecchiatura, tagliare il cavo di alimentazione e rendere la chiusura oblò inservibile, in modo che i bambini non possano rinchiudersi nella macchina.

Smaltimento

Materiali di imballaggio

•I materiali recanti il simbolo sono riciclabili. Perchè possano essere recuperati devono essere deposti negli appositi spazi (o contenitori). Informarsi presso l'ente competente.

>PE<= polietilene

>PS<= polistirolo

>PP<= polipropilene

Macchina

Per un corretto smaltimento della Sua vecchia macchina, La invitiamo ad utilizzare le discariche autorizzate. Ci aiuti a mantenere pulita la Sua città!

2

Consigli per la protezione dell’ambiente

Per ottenere delle economie di acqua e di energia elettrica e per salvaguardare l'ambiente consigliamo di attenersi a quanto segue:

•Utilizzare il cesto a pieno carico per un lavaggio più economico e meno nocivo per l'ambiente, evitando però di sovraccaricarlo.

•Utilizzare il prelavaggio solamente per biancheria molto sporca.

•Adattare la dose di detersivo, secondo le indicazioni del produttore, alla durezza dell'acqua della rete idrica, alla quantità di biancheria e al grado di sporco della stessa.

•Con un adeguato pretrattamento si possono eliminare le macchie resistenti, poi si potrà effettuare il lavaggio con una temperatura più bassa.

Indice

Per l’utilizzatore
Avvertenze	2
Descrizione della macchina	4
Il pannello comandi	5
Descrizione dei comandi	5-7
Sequenza delle operazioni	8-10
Caricare la biancheria	8
Dosare il detersivo	8
Dosare gli additivi	8
Accendere la macchina	8
Scegliere il programma/tessuti desiderato	8
Scegliere la temperatura	9
Scegliere le diverse opzioni	9
Avviare il programma	9
Modificare un programma già in corso	9
Annullare un programma già in corso	9
Apertura dell’oblò in corso di programma	10
Fine del programma	10
Consigli per il lavaggio	11
Cernita	11
Temperature	11
Carichi di biancheria	11
Eliminazione delle macchie	11
Detersivi e additivi	12

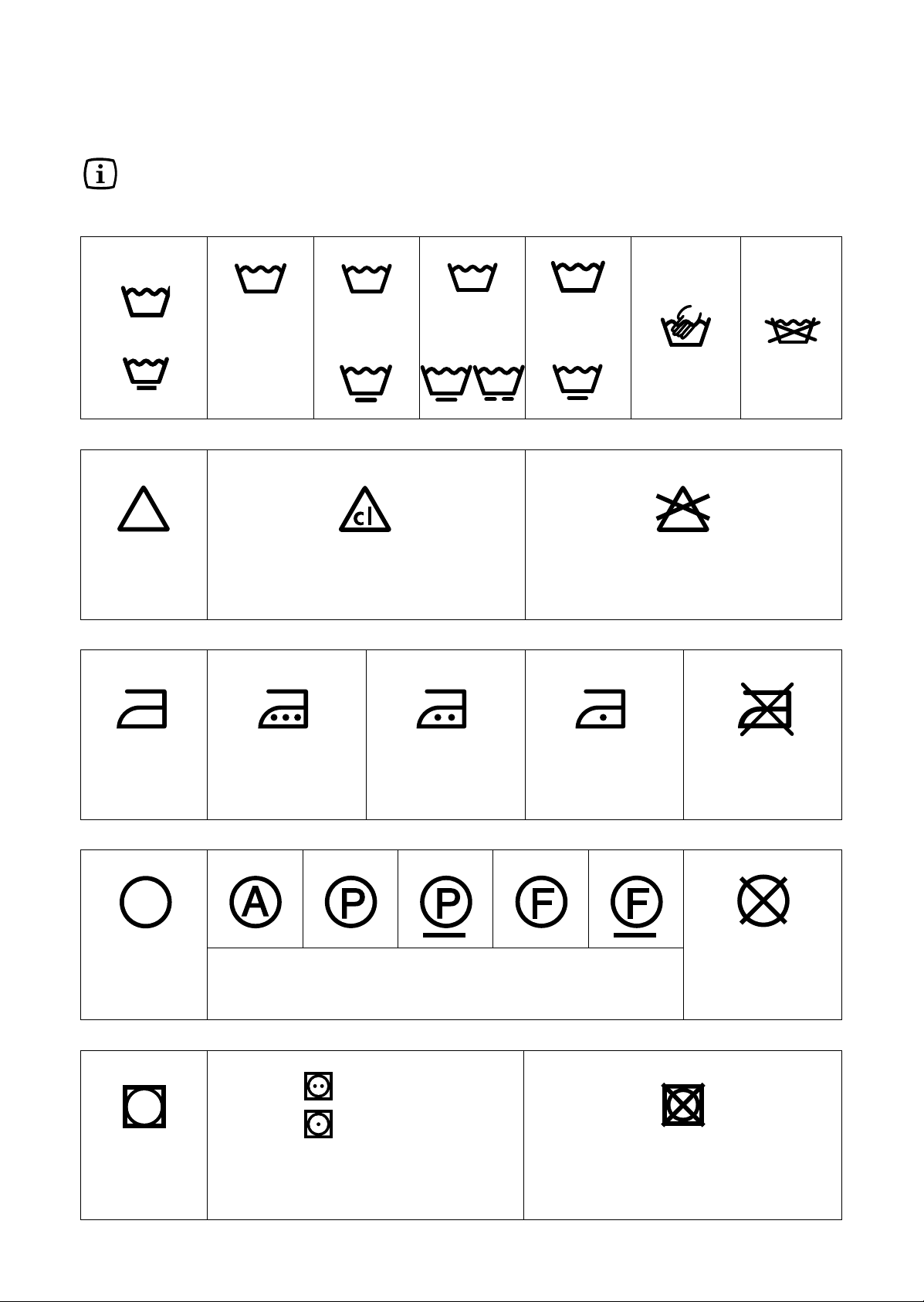

Simboli internazionali per il trattamento dei
tessuti	13

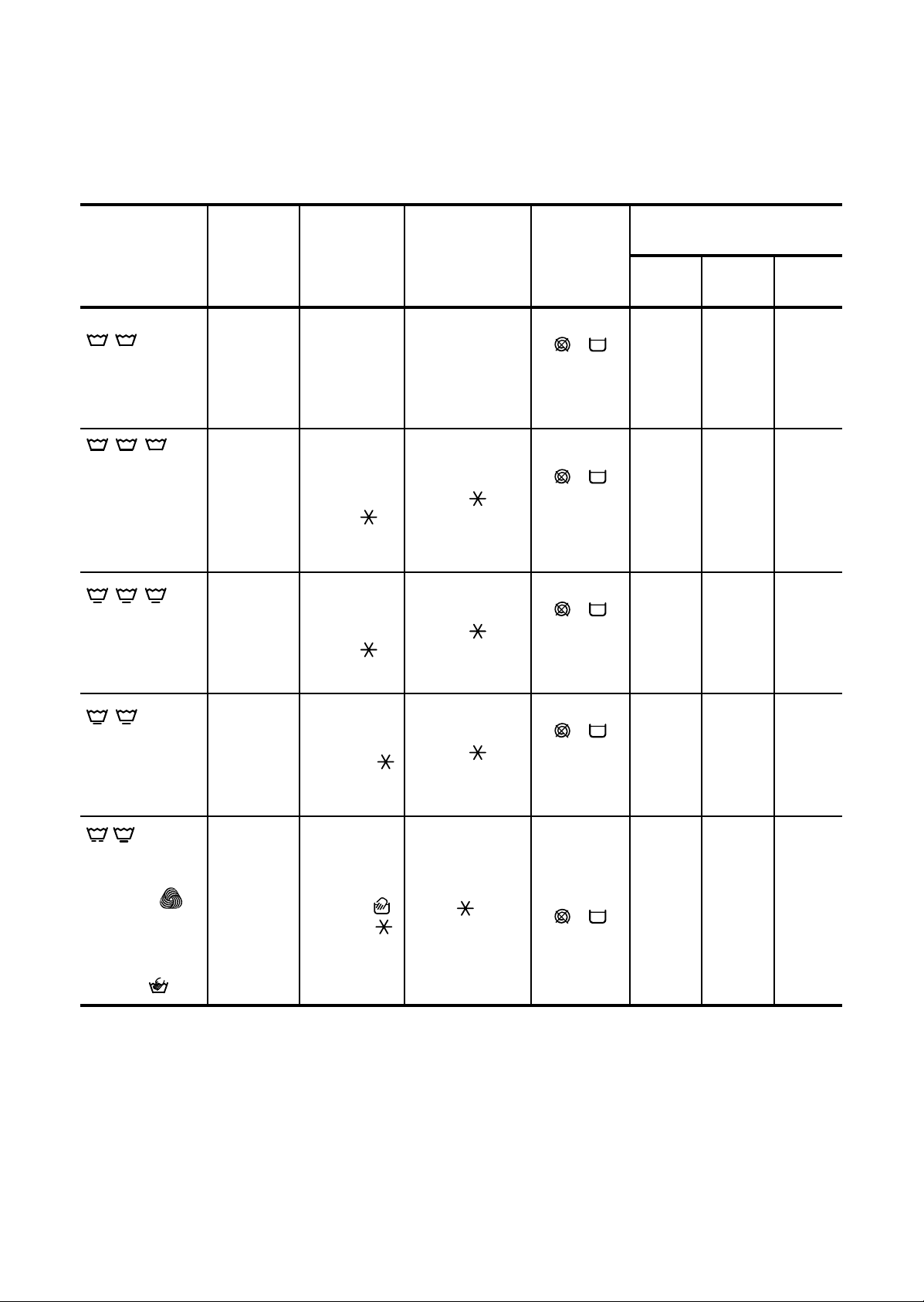

Tabella programmi	14-15

3

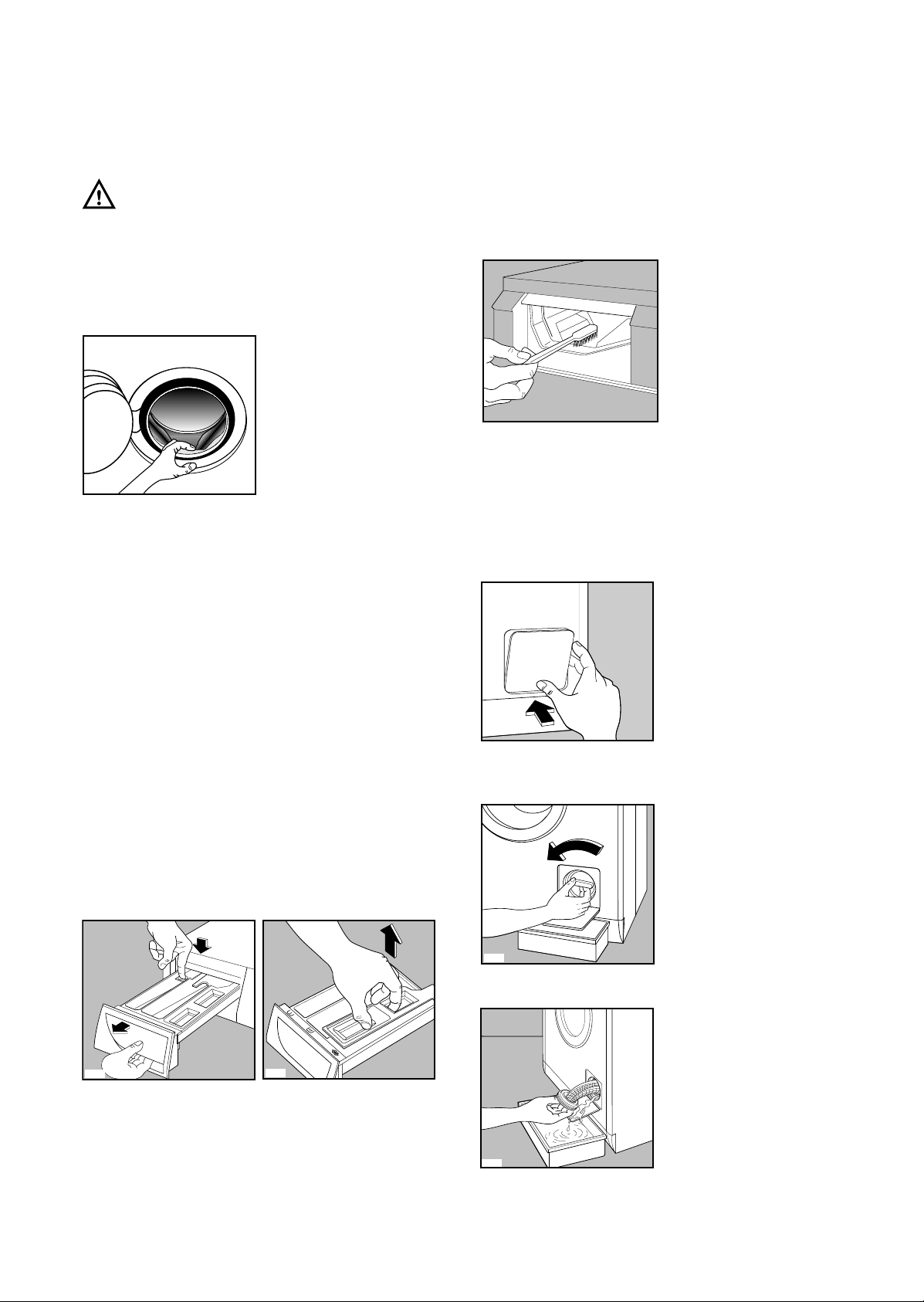

Manutenzione	16
Guarnizione oblò	16
Mobile	16
Cassetto detersivo	16
Filtro di scarico dell’acqua	16

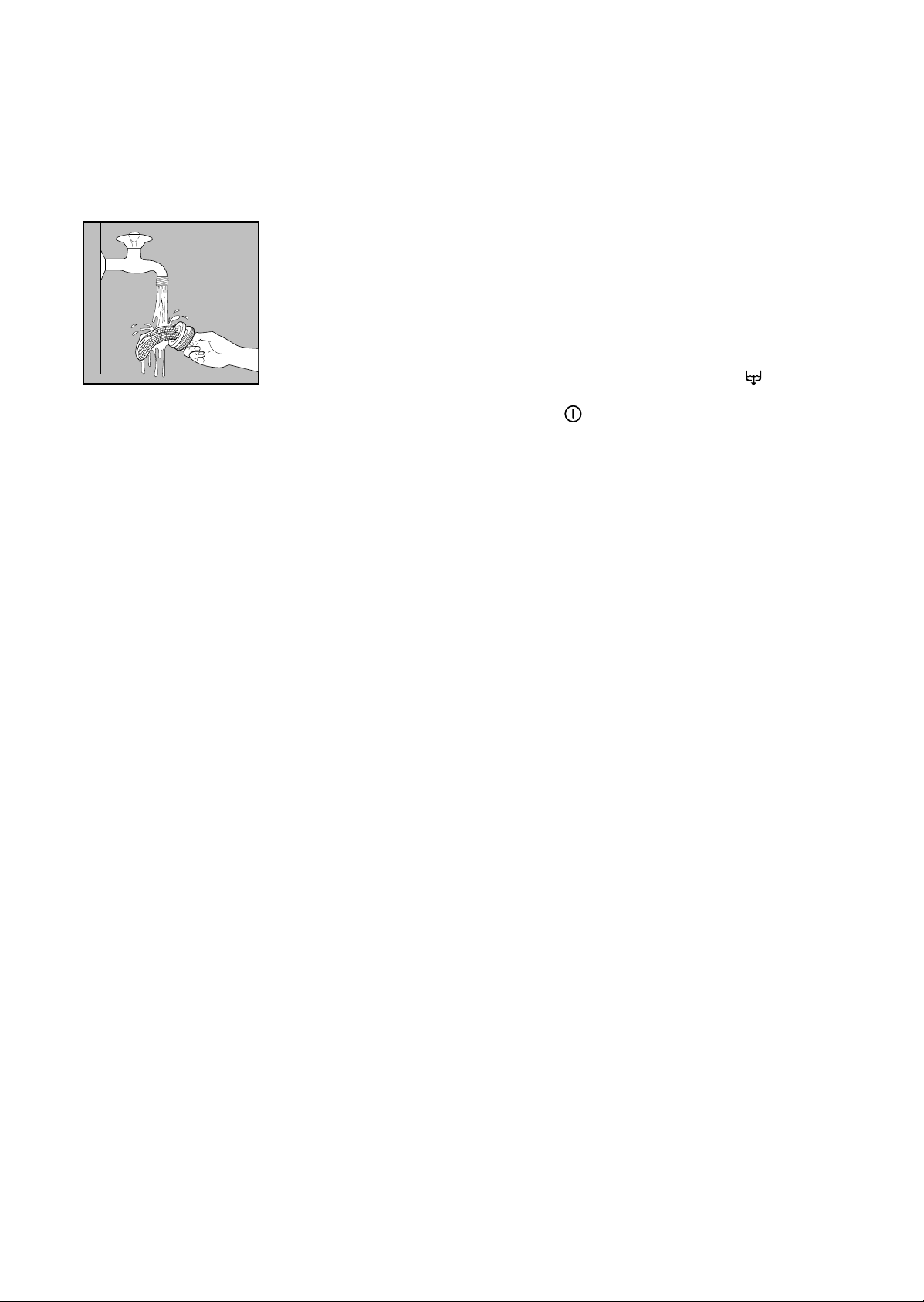

Filtrino del tubo di alimentazione	17
Scarico di emergenza dell’acqua	17
Precauzioni contro il gelo	17

Anomalie di funzionamento	18-19
Assistenza e ricambi	20
Per l’installatore
Avvertenze	21
Installazione	21
Caratteristiche tecniche	21

Installazione

Rimozione dei dispositivi di sicurezza per il
trasporto	22
Posizionamento	22

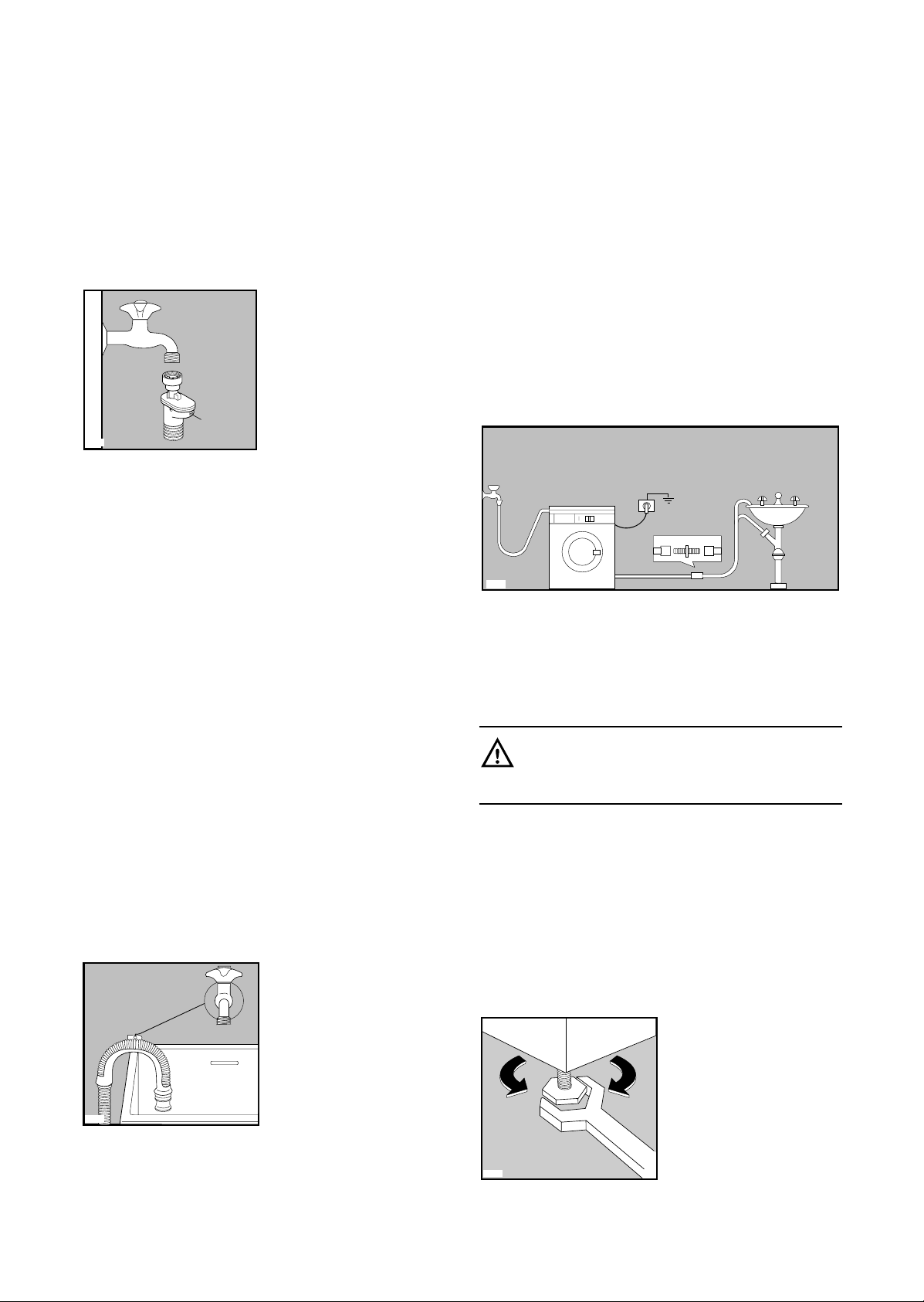

Alimentazione dell’acqua	23
Scarico	23
Collegamento elettrico	23
Livellamento	23

Descrizione della macchina

1 Cassetto detersivo

2 Pannello comandi

3 Lampada spia oblò

4 Maniglia oblò

5Filtro

6Piedini regolabili

Lampada spia oblò

L’oblò è bloccato durante tutto il programma.

Può essere aperto solo in determinate condizioni e dopo lo spegnimento della lampada. (vedi pag.10)

Cassetto detersivo

Prelavaggio

Lavaggio

Ammorbidenti (non superare il piano del cassetto con riferimento «MAX»)

Candeggina (non superare il piano del cassetto con riferimento «MAX»)

1				2
					RIE 390
COTONI	90°C	900	PRELAVAGGIO
SINTETICI	60°C	700
DELICATI	40°C	600			AVANZA
LANA	30°C	500
LINGERIE
				AVVIO/PA	A
TESS	TEMP E R	CEN TRI	OPZ		N
					3
					4
					5
6

Cl

C0074

Guida all’uso del libretto istruzioni

I seguenti simboli La guideranno nella lettura del libretto:

Informazioni legate alla sicurezza nell’uso della macchina.

Consigli e raccomandazioni per l’uso corretto della macchina e per ottenerne le migliori prestazioni.

Informazioni legate alla protezione dell’ambiente.

4

Il pannello comandi

	COTONI	90°C	900	PRELAVAGGIO
	SINTETICI	60°C	700	SUPER
	DELICATI	40°C	600
				RISCIACQUO
	LANA	30°C	500
	LINGERIE		+	BREVE

T

E

C

A

I

E

I

M

R

E

G

T

U

N

U

OP I N

TESSU

PERAT

TRIF

Z O

RIE 391

					AVANZA
						A
A						LL
	V	VI		A	NN
			S
			O/PAU

1

2

3

4

5

6

7

8

9

1 Tasto ON/OFF (acceso/spento)

Premere questo tasto per accendere la macchina, ripremerlo per spegnerla.

2 Lampada spia

È collegata con il tasto ON/OFF: si accende premendo il tasto e si spegne quando lo si ripreme.

3 Pulsante “TESSUTI”

Premere in successione questo pulsante per scegliere il programma in base al tipo di biancheria da lavare. La spia corrispondente al programma selezionato si accende. La macchina propone una temperatura e seleziona in automatico il valore massimo di centrifuga previsto per il programma scelto. Questi valori possono essere variati agendo sui relativi pulsanti (4 e 5).

Lana/Lingerie

Selezionando questo programma si otterrà un lavaggio particolarmente delicato, adatto per capi in lana ed articoli recanti l’etichetta “lavare a mano”

.

4 Pulsante “TEMPERATURE”

Premere in successione questo pulsante per aumentare o diminuire la temperatura, se si desidera un valore diverso da quello proposto dalla macchina; la relativa lampada spia si accende.

La temperatura massima è di 90° per il cotone, 60° per i sintetici, 40° per i delicati, lana e “lingerie”. Nella posizione la macchina laverà a freddo, cioè senza riscaldare l’acqua. Questa opzione può essere scelta per biancheria molto delicata, ad esempio le tende.

La temperatura può essere modificata durante la fase di lavaggio: in questo caso la macchina riprenderà il ciclo dall’inizio.

Importante!

Premendo contemporaneamente i pulsanti TEMPERATURE e CENTRIFUGA si esclude il segnale acustico a fine ciclo.

5 Pulsante “CENTRIFUGA”

Premere in successione questo pulsante per modificare la velocità della centrifuga se si desidera un valore diverso da quello proposto dalla macchina; la relativa lampada spia si accende.

Le velocità massime per i diversi tipi di tessuti sono le seguenti:

•cotone: 900 giri/minuto

•sintetici, lana, “lingerie”: 900 giri/minuto

•delicati: 700 giri/minuto

Posizione + (esclusione centrifuga + acqua in vasca): scegliendo questa opzione, la macchina non scaricherà l’acqua dell’ultimo risciacquo, per evitare formazione di pieghe nei tessuti.

A fine ciclo la spia del pulsante “Avvio/Pausa” lampeggerà e la spia di fase rimarrà accesa per indicare che l’acqua deve essere scaricata.

Per completare il ciclo scegliere tra le seguenti possibilità:

5

•scarico e centrifuga:

-premere AVVIO/PAUSA. La macchina effettuerà lo scarico seguito dalla centrifuga alla velocità massima prevista per il programma precedentemente selezionato;

-scegliere una velocità di centrifuga tramite il pulsante (5) e premere AVVIO/PAUSA.

•solo scarico: premere una volta il pulsante

AVANZA/ ANNULLA finchè si accende la spia SCARICO e quindi premere AVVIO/PAUSA.

Attenzione! Se per errore si è premuto più volte il pulsante AVANZA/ANNULLA, il programma in memoria viene cancellato. Per scaricare si dovrà selezionare un programma di lavaggio qualsiasi tramite il pulsante TESSUTI e poi premere tre volte AVANZA/ANNULLA per posizionarsi su SCARICO (unica spia accesa ).

6 Pulsante “OPZIONI”

Consente la scelta delle seguenti funzioni:

•PRELAVAGGIO: volendo far precedere il lavaggio da un prelavaggio, scegliere questa opzione (non selezionabile per la lana e “lingerie”).

Il prelavaggio termina con una breve centrifuga a 650 giri/min nei programmi per cotone e sintetici, mentre nel programma per i delicati l’acqua viene solo scaricata.

•SUPER RISCIACQUO: selezionabile per tutti i programmi, eccetto il programma “LANA” e “LINGERIE”. La macchina farà 4 risciacqui invece di 3. Consigliabile per persone allergiche ai detersivi e nelle zone dove l’acqua è molto dolce.

•BREVE : da utilizzarsi per biancheria poco sporca (non opzionabile per lana e “lingerie”). Il tempo di lavaggio verrà ridotto in funzione del tessuto e delle temperature scelte.

Nota: PRELAVAGGIO e SUPER RISCIACQUO e BREVE e SUPER RISCIACQUO possono essere selezionati assieme, premendo il pulsante finchè si accendono entrambe le spie.

7 Pulsante “AVVIO/PAUSA”

Questo pulsante ha tre funzioni:

•avvio: dopo aver selezionato il programma e le opzioni desiderate, premere questo pulsante per avviarlo. La spia sopra il pulsante smette di lampeggiare e rimane accesa con luce fissa.

•pausa: ripremendo il pulsante, il programma in corso viene interrotto. La spia sopra il pulsante inizia a lampeggiare. Per far ripartire il programma ripremere nuovamente il pulsante.

La messa in pausa del ciclo in corso farà spegnere la spia oblò e ne consentirà l’apertura a condizione che:

•la macchina non sia in fase di riscaldamento

•il livello dell’acqua non sia alto

•il cesto non sia in movimento

Attenzione! Prima di effettuare qualsiasi modifica al programma in corso la macchina deve essere messa in PAUSA.

•Scarico dell’acqua e centrifuga dopo i programmi con l’opzione + .

8 Pulsante “AVANZA/ANNULLA”

E’ necessario che alla fine di ogni programma venga premuto una o più volte questo pulsante per annullare quanto è in memoria (tutte le spie dovranno essere spente), altrimenti alla riaccensione risuoneranno i segnali acustici della fine del ciclo precedente.

Questo pulsante serve anche per selezionare dei programmi speciali, come risciacqui, centrifuga e scarico.

•Se la lavatrice è accesa, perchè ha appena eseguito un programma di lavaggio:

-premere il tasto “AVANZA/ANNULLA” una o più volte, per annullare il programma appena terminato (tutte le spie di fase devono essere spente);

-scegliere il tipo di tessuto con il relativo tasto;

-selezionare il programma “speciale” come di seguito indicato.

•Risciacqui e centrifuga : premere una volta il pulsante “AVANZA/ANNULLA”, si spegne la spia LAVAGGIO .

•Centrifuga : premere due volte il pulsante, si

spengono le spie LAVAGGIO e RISCIACQUI

.

6

•Scarico : premere tre volte il pulsante, si

spengono le spie LAVAGGIO , RISCIACQUI e CENTRIFUGA .

Esempio:

In questo caso verranno eseguiti i risciacqui e la centrifuga.

•Se la macchina è spenta, bisognerà accenderla premendo ON/OFF, scegliere il tessuto con l’apposito tasto e poi agire su AVANZA/ANNULLA come descritto sopra per far eseguire alla macchina il ciclo desiderato.

Il pulsante “AVANZA/ANNULLA” permette inoltre di escludere una fase del ciclo che la macchina sta eseguendo:

-mettere la macchina in pausa (premere AVVIO/PAUSA, la spia relativa lampeggia)

-premere il pulsante una o più volte fino ad annullare la fase o le fasi desiderate (la lampada spia a fianco della descrizione della fase si spegne).

Esempio:

In questo caso verrà eseguita solo la centrifuga ai giri previsti per il tipo di tessuto selezionato.

9 Spie fasi programma

Alla selezione del programma si accendono le spie corrispondenti alle varie fasi che lo compongono.

PRELAVAGGIO

LAVAGGIO

RISCIACQUI

ACQUA IN

VASCA

CENTRIFUGA

SCARICO

FILTRO

INTASATO

FINE

Dopo l’avvio del programma rimarrà accesa solo la spia corrispondente alla fase che la macchina sta eseguendo.

A fine ciclo sarà accesa la spia .

Se la spia lampeggia a fine ciclo significa che il filtro di scarico è intasato e deve essere pulito.

La spia “fine” lampeggia in caso di anomalie di funzionamento della macchina. Contemporaneamente lampeggia una delle seguenti spie di fase, segnalando il tipo di inconveniente:

= difficoltà di carico acqua

= difficoltà di scarico = oblò aperto

Vedere il paragrafo “Anomalie di funzionamento” a pag. 18 per maggiori dettagli.

7

Sequenza delle operazioni

Prima di effettuare il primo lavaggio consigliamo di eseguire un ciclo cotone a 60°C, senza biancheria, per togliere eventuali residui di lavorazione dalla vasca e dal cesto.

Versare 1/2 misurino di detersivo nella vaschetta del lavaggio e mettere in funzione la macchina.

Importante!

Una dose eccessiva di ammorbidente e candeggina o una chiusura troppo violenta del cassetto potrebbe causare l’ingresso immediato degli additivi in macchina, con conseguente perdita di effetto sulla biancheria (nel caso dell’ammorbidente) o possibile danneggiamento della stessa (nel caso della candeggina).

1. Caricare la biancheria

Aprire l'oblò.

Introdurre la biancheria nel cesto, un capo alla volta. Distendere la biancheria il più possibile. Chiudere l'oblò.

2. Dosare il detersivo

Estrarre il cassetto fino all'arresto.

Versare la quantità di detersivo consigliata dal fabbricante nella vaschetta corrispondente al lavaggio .

Se si desidera effettuare un prelavaggio seguito dal lavaggio, versare il detersivo anche nella relativa vaschetta .

C0075

3. Dosare gli additivi

Versare, se desiderato, l'ammorbidente nello scomparto e la candeggina nello scomparto

(la dose non deve superare il piano del cassetto con riferimento «MAX»).

C0076

Chiudere il cassetto “delicatamente”.

4. Accendere la macchina

Premere il tasto ON/OFF per accendere la macchina; la spia sopra il tasto si accende.

N	/	O	F
O
			F

5. Scegliere il programma/tessuti desiderato

Premere in successione il pulsante fino a scegliere il programma/tessuti desiderato; la relativa lampada spia si accende.

Si accendono le spie delle fasi che compongono il programma.

La spia del pulsante AVVIO/PAUSA inizia a lampeggiare.

COTONI

SINTETICI

DELICATI

LANA

LINGERIE

	I
T
TESSU

PRELAVAGGIO LAVAGGIO

RISCIACQUI

ACQUA IN VASCA

CENTRIFUGA

SCARICO

FILTRO INTASATO

FINE

8
