Rex RI1600XC, RI1000XC, RI1200XC, RI800XC User Manual

LAVATRICE

RI 800 XC

RI 1000 XC

RI 1200 XC RI 1600 XC

Questo libretto è stampato su carta ecologica a salvaguardia dell’ambiente

132991010 ISTRUZIONI PER L’INSTALLAZIONE E L’USO

I

Gentile cliente,

La preghiamo di leggere attentamente questo libretto d’istruzioni e di prestare particolare attenzione alle norme di sicurezza riportate nelle prime pagine. Le consigliamo di conservare questo libretto per future consultazioni e di cederlo eventualmente al nuovo proprietario in caso di vendita della macchina.

Indice

Avvertenze

Smaltimento

Consigli per la protezione dell’ambiente

Caratteristiche tecniche

Installazione

Rimozione dei dispositivi di sicurezza per il trasporto

Posizionamento Alimentazione dell’acqua Scarico

Collegamento elettrico Livellamento

La Sua nuova macchina

Descrizione della macchina

Lampada spia oblò Cassetto detersivo

Il pannello comandi

Descrizione dei comandi Sequenza delle operazioni Caricare la biancheria

Dosare il detersivo Dosare l’additivo Accendere la macchina

Scegliere il programma/tessuti desiderato Scegliere la temperatura

	3	Scegliere la velocità di centrifuga	13
	4	Scegliere il ciclo desiderato	13
		Scegliere l’opzione desiderata	13
		Scegliere la “programmazione ritardata”	13
	4	Avviare il programma	13
		Modificare un programma già in corso	13
	4	Apertura dell’oblò in corso di programma	14
		Annullare un programma già in corso	14
		Fine del programma	14
	5	Consigli per il lavaggio	15
		Cernita	15
	5	Temperature	15
	5-6	Carichi di biancheria	15
	6	Eliminazione delle macchie	15
	6	Detersivi e additivi	16
	6	Simboli internazionali per il trattamento dei
	7	tessuti	17

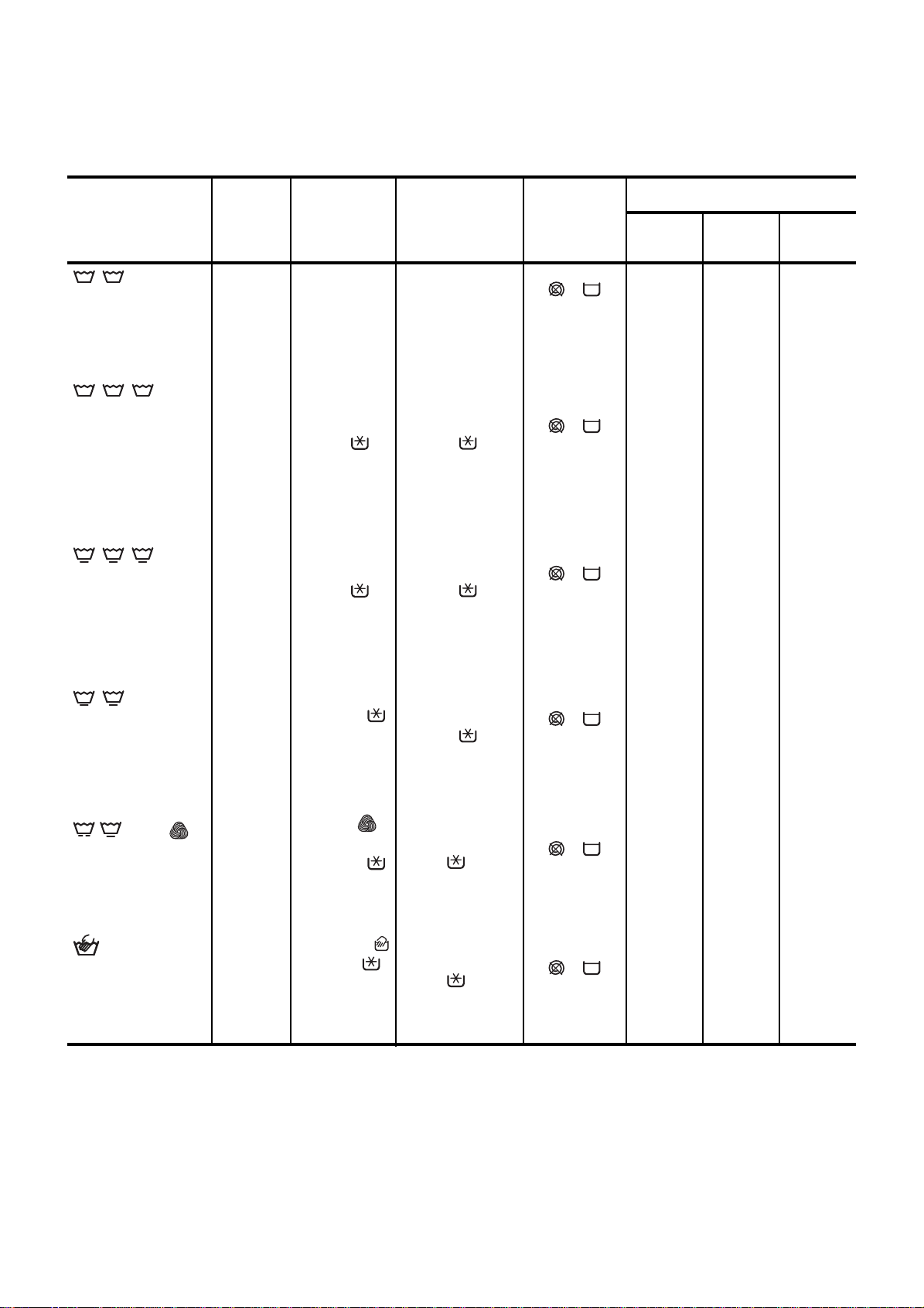

		Tabella programmi	18-19
	7	Manutenzione	20
	7	Guarnizione oblò	20
	7	Mobile	20
	8	Cassetto detersivo	20
		Filtro di scarico dell’acqua	20
	8-11
		Pulizia della zona di scarico	20-21
	12-14
		Scarico di emergenza dell’acqua	21
	12
		Precauzioni contro il gelo	21
	12
	12	Anomalie di funzionamento	22-23
	12	Assistenza e ricambi	23
	12
	12

Guida all’uso del libretto istruzioni

I seguenti simboli La guideranno nella lettura del libretto: Informazioni legate alla sicurezza nell’uso della macchina.

Consigli e raccomandazioni per l’uso corretto della macchina e per ottenerne le migliori prestazioni.

Informazioni legate alla protezione dell’ambiente.

2

Avvertenze

Queste avvertenze sono state previste per la Sua sicurezza e quella degli altri. La preghiamo quindi di leggerle attentamente prima di installare ed utilizzare la macchina.

Avvertenze generali

•Controllare, all’atto del disimballo, che la macchina non sia danneggiata. In caso di dubbio, non metterla in funzione, ma rivolgersi all’assistenza tecnica.

•Questa macchina è stata progettata per essere utilizzata da persone adulte. Verificare quindi che i bambini non la tocchino e non la utilizzino come un giocattolo.

•Durante il lavaggio ad alte temperature il vetro dell’oblò può diventare molto caldo. Non toccarlo.

•I piccoli animali domestici potrebbero introdursi nel cesto della macchina. Controllare quindi il cesto prima di metterla in moto.

Installazione

•Si deve togliere l’imballo interno della macchina prima di utilizzarla. Se non si eliminano i dispositivi di protezione utilizzati per il trasporto, o se si eliminano in maniera incompleta, ne possono derivare danni alla macchina o ai mobili. Consultare il relativo paragrafo in questo manuale.

•Se si dovesse verificare la necessità di un’eventuale modifica dell’impianto elettrico domestico per poter installare la macchina, questo lavoro dovrà essere effettuato solo da personale qualificato.

•Qualsiasi intervento idraulico richiesto per l’installazione della macchina dovrà essere effettuato solo da un idraulico qualificato.

•Dopo aver installato la macchina verificare che non sia appoggiata sul cavo di alimentazione.

•Se la macchina è posta su pavimento di moquette assicurarsi che tra i piedini di appoggio e il pavimento ci sia circolazione d'aria.

Uso

•Questa macchina è destinata ad un uso domestico. Non utilizzarla per scopi diversi da quelli per i quali è stata stata progettata.

•Lavare solo articoli previsti per il lavaggio in macchina. Seguire le istruzioni riportate sull’etichetta di ogni capo.

•Non sovraccaricare la macchina. Seguire le istruzioni fornite nel manuale.

•Le monete, gli spilli di sicurezza, gli spilli, le viti, ecc. rimasti nella biancheria possono provocare grossi danni.

•Non si devono mettere in macchina capi smacchiati con benzina, alcool, trielina, ecc. Se si utilizzano tali prodotti prima del lavaggio, bisogna aspettare che il prodotto sia evaporato prima di introdurre i capi nella macchina.

•Raggruppare i capi di piccole dimensioni, quali calzini, cinture, ecc., in una piccola borsa di tela o in una federa. Questo per evitare che questi pezzi vadano a finire tra il cesto e la vasca.

•Utilizzare solo la quantità di ammorbidente indicata dal produttore. Una quantità eccessiva di prodotto potrebbe rovinare la biancheria.

•Fare attenzione, quando si chiude l’oblò, che qualche capo di biancheria non rimanga incastrato tra l’oblò e la guarnizione.

•Lasciare l’oblò semi-aperto quando non si utilizza la macchina. Questo permette una migliore conservazione della guarnizione dell’oblò e previene gli odori di muffa.

•Prima di aprire l’oblò, controllare sempre che l’acqua sia stata scaricata. In caso contrario, scaricarla seguendo le istruzioni fornite nel manuale d’uso.

•Si consiglia di staccare sempre la spina dalla presa di corrente e di chiudere il rubinetto dell’acqua dopo l’uso.

Assistenza tecnica/riparazioni

•In caso di guasto, non cercare di riparare la macchina da soli. Le riparazioni eseguite da personale non qualificato possono provocare danni.

•Per eventuali riparazioni, rivolgersi a un centro di assistenza autorizzato e richiedere pezzi di ricambio originali.

3

Smaltimento

Materiali di imballaggio

•I materiali recanti il simbolo sono riciclabili. Perchè possano essere recuperati devono essere deposti negli appositi spazi (o contenitori). Informarsi presso l'ente competente.

>PE<= polietilene >PS<= polistirolo >PP<= polipropilene

Macchina

•Quando la macchina dovrà essere rottamata, tagliare il cavo di alimentazione e rendere la chiusura oblò inservibile, in modo che i bambini non possano rinchiudersi nella macchina.

Per un corretto smaltimento della Sua vecchia macchina, La invitiamo ad utilizzare le discariche autorizzate. Ci aiuti a mantenere pulita la Sua città!

Consigli per la protezione dell’ambiente

Per ottenere delle economie di acqua e di energia elettrica e per salvaguardare l'ambiente consigliamo di attenersi a quanto segue:

•Utilizzare il cesto a pieno carico per un lavaggio più economico e meno nocivo per l'ambiente, evitando però di sovraccaricarlo.

•Utilizzare il prelavaggio solamente per biancheria molto sporca.

•Adattare la dose di detersivo, secondo le indicazioni del produttore, alla durezza dell'acqua della rete idrica, alla quantità di biancheria e al grado di sporco della stessa.

•Utilizzare le opzioni DYNAMIC e DYNAMIC 4 Kg per biancheria poco o leggermente sporca.

•Con un adeguato pretrattamento si possono eliminare le macchie resistenti, poi si potrà effettuare il lavaggio con una temperatura più bassa.

Caratteristiche tecniche

DIMENSIONI	Altezza	85 cm
	Larghezza	60 cm
	Profondità	59 cm
TENSIONE/FREQUENZA		220-230V/50 Hz
POTENZA MASSIMA ASSORBITA		2200 W
CORRENTE MINIMA DEL FUSIBILE		10 A
PRESSIONE DELL'ACQUA	min.	50 kPa
	max.	800 kPa
CARICO NOMINALE	Cotone	6 kg
	Sintetici, delicati	3 kg
	Lana/Lingerie	2 kg
VELOCITÀ CENTRIFUGA		800 giri/min. (RI 800 XC)
		1000 giri/min. (RI 1000 XC)
		1200 giri/min. (RI 1200 XC)
		1600 giri/min. (RI 1600 XC)

Questa macchina è conforme alle seguenti direttive CEE: 73/23/CEE del 19/02/73 relativa alla bassa tensione

89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.

4

Installazione

Rimozione dei dispositivi di sicurezza per il trasporto

Prima di mettere in funzione la macchina togliere tutti i dispositivi di sicurezza previsti per il trasporto.

Si consiglia di conservare tutti i pezzi per tornare a montarli, qualora la macchina dovesse essere spostata di nuovo in futuro.

1.Svitare e togliere (con una chiave) le due viti posteriori in basso. Sfilare i due perni in plastica.

P1129

P0001

2.Adagiare la macchina sullo schienale, facendo attenzione a non schiacciare i tubi. A tale scopo interporre tra la macchina ed il pavimento un angolare dell’imballo.

3.Togliere il tassello centrale di polistirolo dal fondo della macchina e liberare i due sacchetti in politene.

1

P1124

4.Sfilare con molta cura, prima il sacchetto sinistro, tirandolo verso destra e verso il basso .

5.Sfilare il sacchetto destro, tirandolo verso sinistra e verso l’alto.

P1126

P1127

6.Rimettere la macchina in piedi e svitare la restante vite sul retro.

7.Estrarre il relativo perno di plastica.

8.Tappare tutti i fori con i tappi che si trovano nel sacchetto contenente il libretto istruzioni.

P1128	P0002
Posizionamento

Prima di installare la macchina nella sua posizione definitiva, ruotare l’estremità del tubo di carico, sul retro della stessa, nella direzione più vicina al rubinetto.

Svitare leggermente la ghiera di fissaggio, girare l’estremità del tubo e riavvitare la ghiera, controllando che non ci siano perdite d'acqua.

P0021

Installare la macchina su un pavimento piatto e duro. Fare attenzione che la circolazione dell'aria attorno alla macchina non venga impedita da tappeti, moquette, ecc. Controllare che la macchina non tocchi il muro o altri mobili della cucina.

Tenere una distanza di almeno 3-5 cm dai mobili e dal muro.

Alimentazione dell’acqua

Collegare il tubo di alimentazione a un rubinetto di acqua fredda filettato da 3/4". Non usare vecchi tubi già usati in precedenza.

A

P0271

5

Acquastop

Questo dispositivo protegge da eventuali danni dovuti all’acqua. Il tubo di alimentazione può deteriorarsi per usura naturale: in questo caso il dispositivo in questione blocca il flusso d’acqua alla macchina.

Il difetto viene segnalato dall’apparizione di un segmento rosso nella finestra “A”.

Chiudere il rubinetto e chiamare il servizio di assistenza tecnica.

Non si può allungare il tubo di alimentazione. Se il tubo è troppo corto e non si desidera spostare il rubinetto, bisogna comperare un tubo completo più lungo, che sia previsto per questo tipo di utilizzo.

Scarico

Si può installare la curva del tubo di scarico in tre modi diversi:

Sul bordo di un lavandino utilizzando il gomito in plastica fornito con la macchina. In questo caso bisogna accertarsi che la curva non rischi di staccarsi dal bordo quando la macchina scarica. La si può fissare, ad esempio, con uno spago, al rubinetto o al muro.

P0022

In una derivazione dello scarico del lavandino.

Questa derivazione deve trovarsi sopra il sifone, in modo tale che la curva del tubo sia a 60 cm dal suolo, come minimo.

In una conduttura di scarico situata ad un’altezza non inferiore a 60 cm e non superiore a 90 cm.

L’estremità del tubo di scarico deve sempre essere ventilata, cioè il diametro interno del condotto di scarico deve essere più largo del diametro esterno del tubo di scarico.

Il tubo di scarico non deve presentare strozzature.

Importante!

Per un perfetto funzionamento della macchina il tubo di scarico deve rimanere agganciato al supporto previsto a tale scopo nella parte superiore dello schienale.

Se il tubo risultasse troppo corto (non sganciarlo dalla posizione) è possibile allungarlo con un tubo/prolunga (max 2 metri) collegandolo come da figura in basso a sinistra.

Collegamento elettrico

La macchina è prevista per funzionare a 220-230 V monofase, 50 Hz.

Collegare la macchina ad una presa di corrente con messa a terra.

Il costruttore declina qualsiasi responsabilltà per i danni o le lesioni causate dal non-rispetto della summenzionata norma di sicurezza.

Il cavo di alimentazione deve essere accessibile una volta installata la macchina.

Livellamento

Livellare accuratamente la macchina svitando o avvitando i piedini regolabili. Non mettere mai sotto la macchina cartone, legno o materiali simili per compensare eventuali disuguaglianze del pavimento.

P1051

P1118

6

La Sua nuova macchina

Questa nuova macchina risponde a tutte le esigenze del lavaggio moderno della biancheria in quanto permette economie di acqua, energia e detersivo.

•Il tasto temperature permette di scegliere personalmente la temperatura più adatta alla biancheria.

•Il raffreddamento automatico dell’acqua di lavaggio, prima dello scarico, impedisce che le condutture in plastica dell’ impianto domestico si deformino a causa della temperatura elevata dell’acqua e limita la formazione di pieghe nei tessuti.

•Il dispositivo ECO AVANT consente l’utilizzo totale del detersivo da parte della macchina e riduce il consumo di acqua e, di conseguenza, anche quello di energia elettrica.

Descrizione della macchina

1 Cassetto detersivo

2 Pannello comandi

3 Lampada spia oblò

4 Maniglia oblò

5 Pompa scarico

6 Piedini regolabili

Lampada spia oblò

L’oblò è bloccato durante tutto il programma.

Può essere aperto solo in determinate condizioni e dopo lo spegnimento della lampada. (vedi pag.14)

1

2

4 3

5

6

Cassetto detersivo

Prelavaggio

Lavaggio

Ammorbidenti (non superare il piano del cassetto con riferimento «MAX»)

Candeggina (non superare il piano del cassetto con riferimento «MAX»)

Dispositivo per la sicurezza dei bambini

Controllare sempre il cesto prima di introdurvi la biancheria. Bambini piccoli o piccoli animali domestici potrebbero essersi infilati all’interno.

Per evitare ciò, è possibile impedire la chiusura dell’oblò agendo sul bottoncino posto sul lato interno dell’oblò, ruotandolo in senso orario in modo che la scanalatura si trovi in posizione orizzontale.

Se necessario, aiutarsi con una moneta.

Per disattivare il dispositivo e quindi poter chiudere l’oblò ruotare il bottoncino in senso antiorario in modo che la scanalatura sia in posizione verticale.

Cl

C0074

P1131

7

Il pannello comandi

		COTONI	90°C	1000	60°- 40°
		SINTETICI	60°C	900		PRELAVAGG	IO
	ON-OFF	DELICATI	40°C	700	DYNAMIC
		LANA	30°C	500
					DYNAMIC	NIGHT CYCLE
				+
		LINGERIE			4 kg
		TESSUTI	TEMPERATURE	CENTRIFUGA	CICLI SPECIALI	OPZIONI

PROGRAMMAZIONE		RI 800 XC
PARTENZA
		LAVAGGIO
	RISCIACQUI
	CENTRIFUGA
AVANZA	SCARICO

SUPER

RISCIACQUO

AVVIO/PAUSA	ANNULLA

1

2

3

4

5

6

7

8

9

10

11 12

1 Tasto ON/OFF (acceso/spento)

Premere questo tasto per accendere la macchina: tre tratti lampeggianti o uno zero lampeggiante appaiono sul display (8). Vedere spiegazioni più dettagliate a pag. 9 e 10.

Ripremerlo per spegnere la macchina.

2 Lampada spia

È collegata con il tasto ON/OFF: si accende premendo il tasto e si spegne quando lo si ripreme.

3 Tasto “TESSUTI”

Premere in successione questo pulsante per scegliere il programma in base al tipo di biancheria da lavare. La spia corrispondente al programma selezionato si accende. La macchina propone una temperatura e seleziona in automatico il valore massimo di centrifuga previsto per il programma scelto. Questi valori possono essere variati agendo sui relativi pulsanti (4 e 5). Sul display appare la durata del programma selezionato, calcolata in base al carico massimo previsto per ogni tipo di tessuto e la spia del pulsante AVVIO/PAUSA inizia a lampeggiare.

Se il carico di biancheria è ridotto, all’avvio del ciclo il display indicherà sempre il tempo relativo al carico massimo. Durante lo svolgimento del ciclo il tempo verrà gradualmente adeguato.

LINGERIE - Lavaggio “a mano”

Selezionando questo programma si otterrà un lavaggio particolarmente delicato, adatto per capi recanti l’etichetta “lavare a mano” (ad esempio biancheria intima)

4 Tasto “TEMPERATURE”

Premere in successione questo tasto per aumentare o diminuire la temperatura, se si desidera un valore diverso da quello proposto dalla macchina; la relativa lampada spia si accende.

La temperatura massima è di 90° per il cotone, 60° per i sintetici, 40° per i delicati, lana e lavaggio a mano (lingerie).

Nella posizione la macchina laverà a freddo, cioè senza riscaldare l’acqua. Questa opzione può essere scelta per biancheria molto delicata, ad esempio le tende.

La temperatura può essere modificata durante la fase di lavaggio (vedi tasto “Avvio/Pausa”).

5 Tasto “CENTRIFUGA”

Premere in successione questo tasto per modificare la velocità della centrifuga se si desidera un valore diverso da quello proposto dalla macchina; la relativa lampada spia si accende.

Le velocità massime per i diversi tipi di tessuti sono le seguenti:

•cotone: 800, 1000, 1200 e 1600 giri/minuto secondo il modello.

•sintetici, lana, lingerie: 900 giri/minuto.

•delicati: 700 giri/minuto.

Posizione + (esclusione centrifuga + acqua in vasca): scegliendo questa opzione, la macchina non scaricherà l’acqua dell’ultimo risciacquo, per evitare formazione di pieghe nei tessuti.

A fine ciclo la spia del tasto “Avvio/Pausa” si spegnerà, uno zero lampeggiante apparirà sul display e la spia oblò resterà accesa per indicare che l’acqua dovrà essere scaricata.

Per completare il ciclo si dovrà si dovrà innanzitutto premere il tasto AVANZA/ANNULLA che farà apparire 3 trattini sul display e poi agire nel modo seguente:

•solo scarico:

scegliere con il tasto TESSUTI qualsiasi tessuto e poi premere 3 volte il tasto AVANZA/ANNULLA fino

a che resterà accesa la sola spia SCARICO e quindi premere AVVIO/PAUSA.

8
