Rex RFP3 User Manual

FRIGORIFERO-

CONGELATORE

3 PORTE

«TOTAL NO-FROST»

RF P 3

2222 159-63

LIBRETTO ISTRUZIONI

AVVERTENZE E CONSIGLI IMPORTANTI

È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona, assicurarsi che il libretto venga for nito assieme, in modo che il nuov o utente possa essere messo al corr ente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. V i pr eghiamo, dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.

Sicurezza generale

Qualora questa apparecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest’ultima inservibile, prima di mettere da parte la vecchia apparecchiatura. Ciò eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.

Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).

Quest’apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l’intento di giocarvi.

Assicurarsi, dopo aver installato l’apparecchiatura, che essa non appoggi sul cavo di alimentazione.

È pericoloso modiﬁcare o tentare di modiﬁcare le caratteristiche di quest’apparecchiatura.

Assistenza / Riparazioni

Ogni eventuale modiﬁca che si rendesse necessaria all’impianto elettrico domestico, per poter installare l’apparecchiatura, dovrà essere eseguita solo da personale abilitato.

Mai riparare l’apparecchiatura da soli. Le riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Uso

I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.

In tutte le apparecchiature di refrigerazione e congelazione ci sono delle superﬁci che si coprono di brina. A seconda del modello, tale brina può essere eliminata automaticamente (sbrinamento

automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l’evaporatore. Utilizzare a tale scopo l’apposita paletta fornita con l’apparecchiatura.

Non mettere mai nello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.

Non introdurre mai liquidi o alimenti caldi e non riempire ﬁno all’orlo i recipienti muniti di coperchio.

Installazione

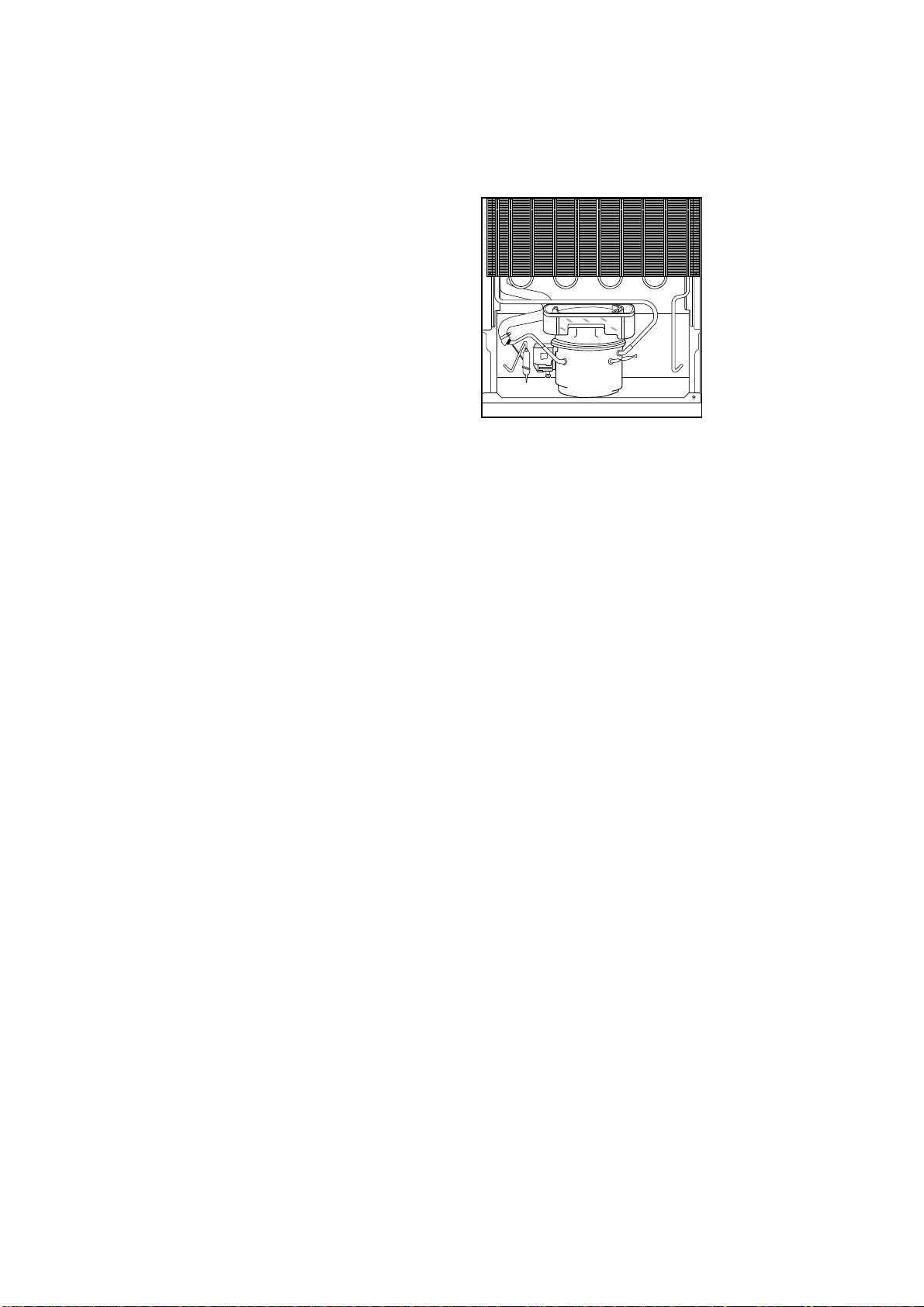

Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell’apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l’installazione venga eseguita come da istruzioni riportate sul libretto. Un’aerazione insufﬁciente comporterà sicuramente un cattivo funzionamento e dei danni all’apparecchiatura.

Se l’apparecchiatura viene trasportata in posizione orizzontale è possibile che l’olio contenuto nel compressore deﬂuisca nel circuito refrigerante. Lasciare l’apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all’olio di reﬂuire nel compressore.

Protezione dell’ambiente

Questa apparecchiatura non contiene, nel circuito refrigerante e nell’isolamento, gas refrigeranti nocivi per l’ozono. L’apparecchiatura non deve essere smaltita con riﬁuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall’autorità comunale. I materiali usati in questa apparecchiatura contrassegnati dal simbolo sono riciclabili.

Stampato su carta riciclata

Installazione

Posizionamento

Livellamento

Pulizia delle parti interne

Reversibilità delle porte

Caratteristiche tecniche

Collegamento elettrico

Uso

Pannello comandi

INDICE

5 5

6 7

Manutenzione

9 9

Assistenza tecnica e ricambi

Sbrinamento Conservazione dei surgelati (acquistati in negozi

o supermercati)

Produttore dei cubetti di ghiaccio

Pulizia periodica Periodi di inattività Sostituzione delle lampade nello scomparto

frigo

16 17

18 18

Cosa fare all’atto della prima installazione

Utilizzo pratico dell’apparecchiatura

Scomparto frigo

Regolazione

Funzioni e uso del «Crisp’n fresh»

Pulizia del ﬁltro

Distributore delle bevande

Scomparto super conservazione

Scomparto congelatore

11 11

11 11 12

Regolazione

Congelamento semiautomatico

Allarme sovratemperatura e dispositivo

di memoria

Scongelamento dei cibi

03/97

14 15

15 15

2222 159-63

LA VOSTRA APPARECCHIATURA

Gentile Signora, Caro Signore ci congratuliamo con Lei per avere scelto un prodotto

di qualità, concepito per rispondere alle esigenze della vita moderna: questo prodotto raggruppa tre apparecchiature in una.

Uno scomparto frigo, dove conservare gli alimenti da consumare in tempi brevi, uno scomparto super conservazione che permette di aumentare notevolmente i tempi di conservazione di cibi fresc hi e cotti mantenendone inalterate le proprietà, uno scomparto congelatore che consente un perfetto congelamento di cibi freschi e cotti, la produzione di cubetti di ghiaccio, la conservazione di surgelati.

Il raffreddamento dei tre scomparti è ottenuto dalla circolazione forzata dell’aria che garantisce una temperatura uniforme di ciascuno scomparto e nel contempo, evitando la formazione di brina sulle pareti interne, elimina le fastidiose operazioni di sbrinamento da parte dell’utilizzatore.

Scomparto (temperatura normale +5 gradi)

Scomparto super conservazione (temperatura 0 gradi)

Scomparto congelatore (temperatura normale

-18 gradi)

INSTALLAZIONE

Posizionamento

Collocare l’apparecchiatura lontana da fonti di calore (almeno 30 cm da termosifoni, stufe, apparecchiature di cottura), evitare una posizione esposta al sole. Le migliori prestazioni si hanno con una temperatura ambiente compresa fra +18 L’apparecchiatura può essere posizionata anche con i ﬁanchi aderenti a mobili o pareti, purchè sia garantita la circolazione posteriore dell’aria (vedi ﬁgura).

C e +38 ° C.

MINIMA DISTANZA DAI PENSILI cm 5

Livellamento

L’apparecchiatura è munita di due piedini livellatori posti nella parte anteriore e di due rotelle posteriori che ne facilitano lo spostamento. Livellare accuratamente il frigorifero, agendo sui piedini come indicato in ﬁgura.

ZOCCOLO GRIGLIATO DA TENERE LIBERO

3P 02I

3P 03

Importante

È indispensabile che l’apparecchiatura sia collegata ad una efﬁciente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell’apposito contatto.

Qualora la presa di corrente dell’impianto domestico non sia collegata a terra, allacciare l’apparecchiatura ad un impianto di terra a parte, conformemente alle norme in vigore, consultando in proposito un tecnico specializzato.

La Casa Costruttrice declina ogni responsabilità qualora questa norma antinfortunistica non fosse rispettata.

Questa apparecchiatura è conforme al D.M. 13/4/89 e alla Direttiva Comunitaria CEE n. 87/308 del 2/6/87 relativa alla soppressione dei disturbi radio.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

73/23/CEE del 19/02/73 (Bassa Tensione) e

successive modiﬁcazioni;

89/336/CEE del 03/05/89 (Compatibilità

Elettromagnetica) e successive modiﬁcazioni.

Pulizia delle parti interne

Prima di collegare l’apparecchiatura alla rete elettrica lavare l’interno con acqua tiepida e detersivo neutro, del tipo utilizzato per le stoviglie, per togliere il caratteristico odore di «nuovo».

Non usare detersivi abrasivi, pagliette e simili. Asciugare accuratamente.

3P 04

3P 05
