ISTRUZIONI PER L'USO E L'INSTALLAZIONE
IT
PIANO DI COTTURA
CON SICUREZZA
Apparecchio di classe 3
2
PER LA VOSTRA SICUREZZA
☛
IMPORTANTE !
☛
L’uso di questa nuova apparecchiatura é
facile.
Tuttavia, é importante leggere per intero
questo libretto, prima di installare e di usare
l’apparecchiatura per la prima volta.
In questo modo, potrete:
- ottenere le migliori prestazioni;
- evitare comportamenti errati;
- usare l’apparecchiatura in assoluta sicurezza;
- rispettare l’ambiente.
DURANTE L'USO
● Questa apparecchiatura deve essere adoperata solo
da persone adulte. AssicurateVi che i bambini
non tocchino i comandi o non giochino con
l’apparecchiatura.
● Questo prodotto è stato realizzato per cuocere cibi,
all'interno di abitazioni comuni a scopo non professionale.
● E’ rischioso modificare o tentare di modificare le
caratteristiche di questo prodotto.
● Tenete ben pulita l’apparecchiatura. I residui di
cibo possono causare rischi di incendio.
● Le parti esposte di questa apparecchiatura si riscaldano durante la cottura e rimangono calde per un
certo tempo anche dopo lo spegnimento. Tenete
lontani i bambini fino a quando l’apparecchiatura non si è raffreddata.
● In caso di guasti, non cercate mai di riparare
l’apparecchiatura di persona. Le riparazioni effet-
tuate da persone non competenti possono causare
danni e incidenti. Per prima cosa, consultate il contenuto di questo libretto. Se non trovate le informazioni che Vi interessano, contattate il Centro di
Assistenza più vicino. L’assistenza a questa apparecchiatura deve essere effettuata da un Centro di
Assistenza Tecnica autorizzato. Richiedete sempre
l’impiego di ricambi orginali.
● Dopo aver utilizzato l’apparecchiatura, assicurateVi
che tutti i comandi siano in posizione “CHIUSO” o
“SPENTO”.
● Se usate una presa di corrente nelle vicinanze di
questa apparecchiatura, fate attenzione che i cavi
degli elettrodomestici che state usando non la tocchino e siano sufficientemente lontani dalle parti
calde di questa apparecchiatura.
● L’apparecchiatura fuori uso deve essere resa
inutilizzabile; in questo caso, scollegate l’apparec-
chio dalla rete elettrica.
Evitate di usarlo per qualsiasi altro scopo.
PER L'INSTALLAZIONE
E LA MANUTENZIONE
● L’installazione dell’apparecchiatura ed il collegamento alla rete elettrica devono essere eseguiti
solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare
che l’apparecchiatura sia DISINSERITA dalla rete
elettrica.

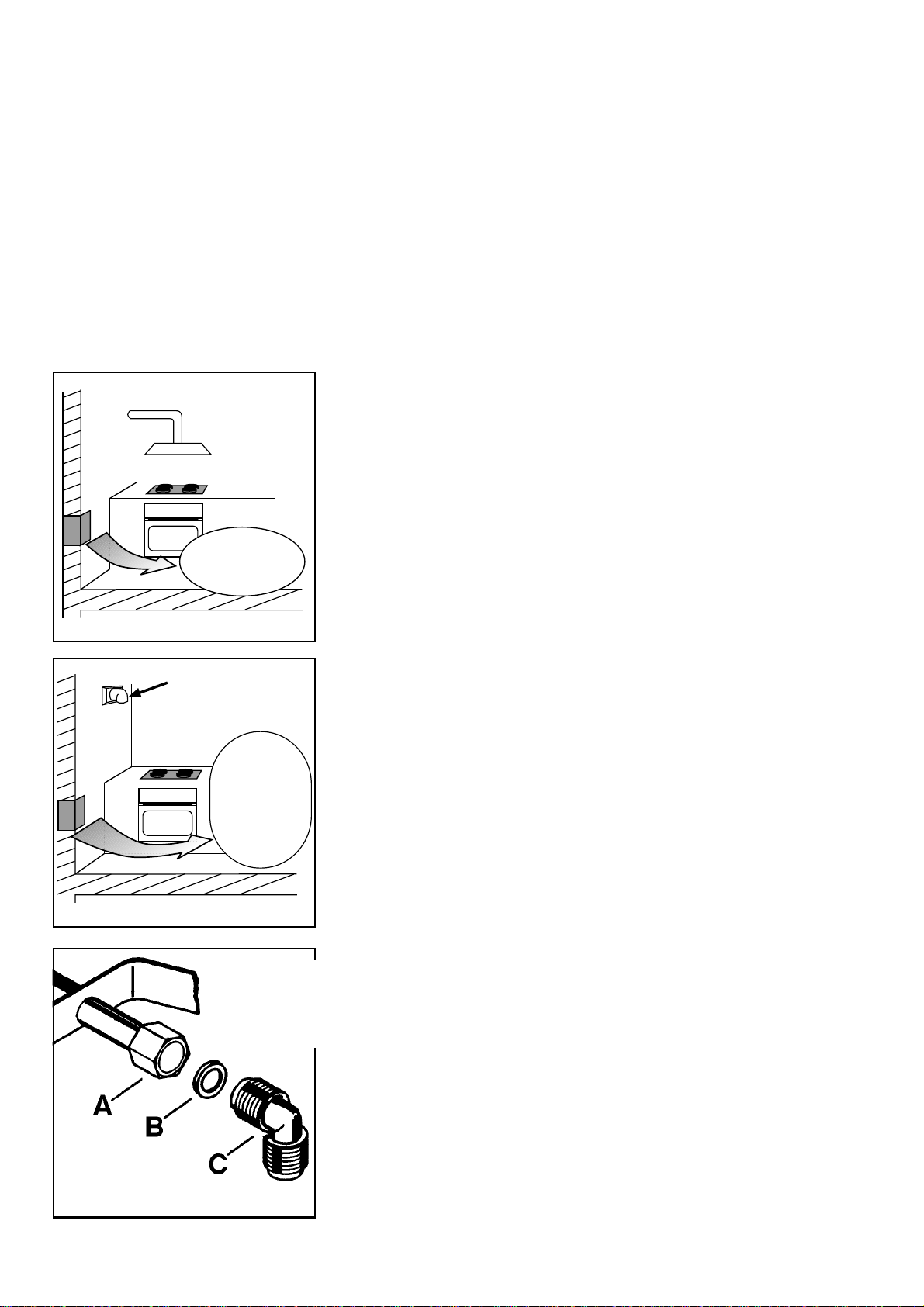

● AssicurateVi che l'aria possa circolare liberamente
attorno all'apparecchiatura. Una scarsa ventilazione
produce carenza di ossigeno.
● AssicurateVi che l'apparecchiatura sia alimentata
con il tipo di gas indicato sull'apposita etichetta
adesiva, posta nelle immediate vicinanze del tubo di
allacciamento alla rete del gas.
● L'utilizzo di un apparecchio di cottura a gas
produce calore e umidità nel locale in cui è
installato. Assicurate una buona aerazione del
locale, mantenendo aperte ed efficienti le prese
d'aria o installando una cappa di aspirazione con
condotto di scarico.
● Se utilizzate l'apparecchiatura intensamente e
per un tempo prolungato, dovete rendere più
efficace l'aerazione, per esempio aprendo una
finestra o aumentando la potenza dell'aspiratore
elettrico, se presente.
● Dopo aver tolto l’apparecchiatura dall’imballaggio,
assicurateVi che il prodotto non risulti danneggiato e
che il cavo di alimentazione elettrica sia in perfette
condizioni. In caso contrario, rivolgeteVi al rivenditore prima di mettere in funzione l’apparecchiatura.
● La Casa costruttrice declina ogni responsabilità
nel caso le norme antinfortunistiche non vengano rispettate.
COSTRUTTORE: ELECTROLUX ZANUSSI
ELETTRODOMESTICI S.p.A.
Viale Bologna 298
47100 FORLI’ (Italia)
Questa apparecchiatura è conforme
alle seguenti Direttive CEE:
- 73/23 e 90/683 (relative alla Bassa Tensione);
- 89/336
- 90/396 (relativa alla Apparecchiature a Gas)
- 93/68 (relativa alle Norme Generali)
e successive modificazioni.
(relativa alla Compatibilità Elettromagnetica);
Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione
figurano sulla copertina del libretto istruzioni e sull'apparecchio.
3
INDICE
1. Istruzioni per l'uso..................... Pag. 4
2. Pulizia e manutenzione.............Pag. 5
3. Manutenzione periodica ........... Pag. 6
4. Assistenza e Ricambi................ Pag. 7
5. Condizioni di garanzia ..............Pag. 7
6. Caratteristiche tecniche............ Pag. 8
1. ISTRUZIONI PER L'USO
LE MANOPOLE DI COMANDO
DEL PIANO DI COTTURA
Nella parte frontale del piano si trovano le manopole per
il funzionamento dei fornelli a gas. I simboli posti sulle
manopole hanno il seguente significato:
● nessuna erogazione di gas
massima erogazione di gas
minima erogazione di gas
ACCENSIONE DEI FORNELLI
● Per ottenere più facilmente la fiamma, accendete
il fornello prima di mettere un recipiente sulla
griglia.
7. Istruzioni per l'installatore........ Pag. 8
8. Collegamento elettrico.............. Pag. 10
9. Adattamento ai diversi
tipi di gas.................................... Pag. 11
10.L'incasso nei mobili
componibili ................................ Pag. 13
PER UN CORRETTO USO DEL PIANO
Per un minor consumo di gas ed un migliore rendimento, usate solamente recipienti a fondo piatto e di dimensioni adatte ai fornelli, come evidenziato nella tabella a
fondo pagina.
Inoltre, non appena un liquido inizia a bollire, fate
attenzione a ridurre la fiamma quanto basta per mantenere l'ebollizione.
Durante le cottura in cui vengono impiegati
grassi od olii, sorvegliate attentamente le
Vostre pietanze, perché queste sostanze,
portate ad alte temperature, possono incendiarsi.
Spingete a fondo la manopola corrispondente al fornello e ruotatela in senso antiorario fino al simbolo di
"massima erogazione". La fiamma si accenderà automaticamente.
Dopo aver acceso la fiamma, tenete premuta la manopola per circa 5 secondi; questo tempo è necessario per
riscaldare la "termocoppia" (fig. 1, lettera D) e disattivare
la valvola di sicurezza, che altrimenti fermerebbe
l'erogazione del gas.
Quindi, controllate che la fiamma sia regolare e
ruotate la manopola fino ad ottenere l'intensità desiderata.
Se dopo alcuni tentativi la fiamma non si accende,
controllate che il "cappellotto" (indicato nella figura 1
con la lettera A) e lo "spartifiamma" (lettera B) siano
nella corretta posizione.
Per spegnere la fiamma, ruotate la manopola in senso
orario fino al simbolo ● .
● Prima di togliere i recipienti dai fornelli, abbassa-
te sempre la fiamma o spegnetela.
Fig. 1
Bruciatore diametro diametro
Grande (rapido) 160 mm. 240 mm.
Medio (semirapido) 120 mm. 220 mm.
Piccolo (Ausiliario) 80 mm. 160 mm.
FO 0204
minimo massimo
4
IL COPERCHIO DEL PIANO DI COTTURA
Allo scopo di ottenere un allineamento estetico con i
mobili da cucina, il piano è predisposto per l'inserimento
di un coperchio, fornito su richiesta.
● La funzione del coperchio è di riparare il piano
dalla polvere, quando è chiuso, e di raccogliere
gli schizzi di grasso, quando è aperto. Evitate
assolutamente di usarlo per qualsiasi altro scopo.
2. PULIZIA E MANUTENZIONE
● Prima di ogni operazione disinserite l’apparec-
chiatura dalla rete elettrica.
PULIZIA GENERALE
Lavate le parti smaltate con acqua tiepida e detersivo,
evitando di usare prodotti abrasivi che potrebbero rovinarle.
Lavare frequentemente gli spartifiamma e i cappellotti
con acqua bollente e detersivo, avendo cura di togliere ogni incrostazione.
Risciacquate bene con acqua le parti in acciaio inox,
dopo l’uso, ed asciugatele con un panno morbido.
● Prima di aprire il coperchio, asciugatelo da even-
tuali tracce di liquidi.
● Pulite il coperchio da eventuali residui di cottura
prima di chiuderlo o toglierlo.
● ATTENZIONE! Il coperchio in vetro può
scheggiarsi, se viene eccessivamente riscaldato. AccertateVi che tutti i fornelli siano spenti
prima di chiuderlo.
Fig. 2
Piano con griglie in ferro smaltato
Per le macchie persistenti usare i normali detersivi non
abrasivi o prodotti specifici, comunemente reperibili in
commercio.
Vi raccomandiamo di non usare per la pulizia pagliette, lane di acciaio o acidi.
ACCENDITORE
L'accensione automatica dei fornelli è assicurata dalla
presenza di una "candeletta" in ceramica ed un elettrodo in metallo (indicati nella fig. 1 con la lettera C).
Procedete periodicamente ad una accurata pulizia di
queste parti del piano. Inoltre, per evitare difficoltà di
accensione, controllate che i fori della corona
spartifiamma (lettera B) non siano otturati.
GRIGLIE DEL PIANO DI COTTURA
I piani di cottura possono essere dotati di griglie in ferro smaltato (sottili e leggere - vedi Fig. 2) o di griglie in
ghisa (più grosse e pesanti - vedi Fig. 3).
Le griglie sono mantenute nella giusta posizione da
appositi ganci, facilmente visibili nella parte posteriore
del piano.
Le griglie possono essere tolte dal piano di cottura per
consentire una migliore pulizia. Sollevate le griglie dal
piano come indicato nella figura 4.
Fig. 3
Piano con griglie in ghisa
Le griglie in ferro smaltato possono essere lavate
anche in lavastoviglie.
Fig. 4
5
GRIGLIE IN FERRO SMALTATO
Nei piani di cottura dotati di griglie in ferro smaltato,
queste possono essere sollevate e mantenute in
posizione verticale, grazie agli appositi ganci di
sostegno, come indicato nelle figure 5 e 6.
Questa possibilità consente una rapida ed agevole
pulizia del piano di cottura.
ATTENZIONE!
Evitate assolutamente di compiere questa
operazione nei piani dotati di griglie in ghisa,
perchè questo causerebbe la rottura dei ganci.
Per rimuovere le griglie in ghisa, seguite le indicazioni
fornite nella pagine precedente (vedi anche Fig. 4).
FO 2237
Fig. 5
3. MANUTENZIONE PERIODICA
Fate controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas, e se presente, del
regolatore di pressione. Qualora venissero riscontrate
anomalie, non richiedete riparazioni, ma fate sostituire
la parte difettosa.
A garanzia del buon funzionamento e della sicurezza,
è necessario procedere periodicamente all’ingrassaggio dei rubinetti di regolazione del gas.
FO 2032
Fig. 6
● La lubrificazione periodica dei rubinetti deve
essere eseguita SOLAMENTE DA PERSONALE
QUALIFICATO al quale ci si deve rivolgere anche
nel caso si riscontrassero anomalie nel funzionamento dell’apparecchiatura.
6
4. ASSISTENZA E RICAMBI
Questa apparecchiatura, prima di lasciare la fabbrica,
è stata collaudata e messa a punto da personale
esperto e specializzato, in modo da dare i migliori risultati di funzionamento. Ogni riparazione o messa a
punto che si rendesse in seguito necessaria, deve essere fatta con la massima cura e attenzione.
Per questo motivo raccomandiamo di rivolgerVi sempre al Concessionario che ha effettuato la vendita o al
nostro Centro di Assistenza più vicino, specificando il
tipo di inconveniente, il modello dell'apparecchiatura
(Mod.), il numero di prodotto (Prod. No.) ed il numero
di fabbricazione (Ser. No.). Questi dati sono riportati
nella targhetta collocata sull'ultima pagina di copertina, sotto le condizioni di garanzia.
5. CONDIZIONI DI GARANZIA
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti
da questo marchio si trovano solo presso i nostri
Centri di Assistenza Tecnica e Negozi di Ricambi
Autorizzati.
La Sua nuova apparecchiatura è coperta da garan-
zia. Le condizioni di garanzia sono riportate per
esteso nell'opuscolo "TOP SERVICE REX" che trovate all'interno dell'apparecchiatura.
Conservi con cura, insieme all'opuscolo "TOP
SERVICE REX", la ricevuta o lo scontrino fiscale, oppure ancora la bolla di accompagnamento,
che servono a documentare l'acquisto della Sua apparecchiatura e la data in cui é avvenuto.
In caso di intervento del Servizio di Assistenza, esibite questi documenti al personale incaricato. Senza il rispetto di questa procedura, il Servizio di Assistenza sarà costretto ad addebitare qualsiasi
eventuale riparazione.
Il Servizio di Assistenza Tecnica Zanussi, attraverso i suoi numerosi Centri autorizzati, presta in
Italia assistenza alle più prestigiose marche di elettrodomestici. In caso di necessità, potrà cercare il
Centro più vicino consultando l'opuscolo "TOP
SERVICE REX" oppure le Pagine Gialle nella rubrica Elettrodomestici/Riparazione, alla voce
«ZANUSSI SERVIZIO TECNICO»
7
6. CARATTERISTICHE TECNICHE
Potenza bruciatori Gas
Bruciatore rapido (grande) 3,2 kW
Bruciatore ausiliario (piccolo) 1 kW
Bruciatore semirapido (medio) 2 kW
Categoria
III 1a 2H3+
Taratura apparecchio Gas Metano 20 mbar
Raccordo di entrata gas G 1/2"
Tensione di alimentazione 230 V 50 Hz
DIMENSIONI DELL'APERTURA
PER L'INCASSO
Larghezza 560 mm.
Profondità 480 mm.
7. ISTRUZIONI PER L'INSTALLATORE
ATTENZIONE: Questo apparecchio può essere
installato e funzionare solo in locali
permanentemente ventilati secondo UNI 7129 e UNI
7131
● L’installazione dell’apparecchiatura ed il collegamento alla rete elettrica devono essere eseguiti
solamente da PERSONALE QUALIFICATO. Prima di qualsiasi intervento, è necessario verificare
che l’apparecchiatura sia DISINSERITA dalla rete
elettrica.
LA SOCIETA’ COSTRUTTRICE DECLINA
OGNI RESPONSABILITÀ’ PER EVENTUALI
DANNI DERIVANTI DA UNA INSTALLAZIONE
NON CONFORME ALLE NORME VIGENTI O
DA UN MANCATO RISPETTO DELLE NORME
ANTINFORTUNISTICHE.
LOCALE DI INSTALLAZIONE
Per il buon funzionamento dell’apparecchio a gas è indispensabile che nel locale possa affluire, in modo
naturale, l’aria necessaria alla combustione del gas.
(L’installatore deve seguire le norme in vigore UNI-CIG
7129 - 7131). L’afflusso di aria nel locale deve avvenire direttamente attraverso aperture praticate su pareti
esterne (come indicato nella Fig. 7). Queste aperture
devono avere una sezione libera di passaggio di almeno 100 cm2 .
Questa apertura deve essere costruita in modo da non
venire ostruita sia dall’interno che dall’esterno e posizionata vicino al pavimento, preferibilmente al lato opposto all’evacuazione dei prodotti della combustione.
Nel caso questa apertura non sia fattibile nel locale
dove è installata l’apparecchiatura, l’aria necessaria
può provenire da un locale adiacente, purchè:
● questo locale non sia una camera da letto o un
ambiente pericoloso;
● questo locale non sia in depressione;
● la ventilazione fra il locale dove è installato l'appa-
recchio ed il locale adiacente sia assicurata mediante aperture permanenti (UNI-CIG 7129).
FO 0220
ENTRA TA ARIA
SEZIONE MINIMA
100 cm
2
Fig. 7
8
SCARICO DEI PRODOTTI DALLA COMBUSTIONE
COLLEGAMENTO ALIMENTAZIONE GAS
Gli apparecchi di cottura a gas devono scaricare i prodotti della combustione attraverso cappe collegate direttamente a canne fumarie o direttamente all’esterno
(Fig. 8).
In caso non sia possibile installare la cappa, è necessario l’impiego di un elettroventilatore applicato alla
parete esterna o alla finestra dell’ambiente, purchè esistano le condizioni affinchè l’apertura per la ventilazione possa essere aumentata (vedi fig. 9) in proporzione alla portata dell’elettroventilatore stesso (UNI-CIG
7129).
Questo elettroventilatore deve avere una portata tale
da garantire, per un ambiente cucina, un ricambio orario d’aria pari a 3 - 5 volte il suo volume.
ENTRATA ARIA
SEZIONE MINIMA
100 cm
2
Il collegamento gas deve essere eseguito in conformità con le norme UNI-CIG 7129 - 7131. L’apparecchiatura esce dalla fabbrica collaudata e regolata per il tipo
di gas indicato nella targhetta che si trova nella protezione inferiore, vicino al tubo di collegamento gas.
AccertateVi che il tipo di gas con cui sarà alimentata
l’apparecchiatura sia lo stesso indicato nella targhetta.
In caso contrario procedete secondo le indicazioni riportate nel paragrafo “Adattamento a diversi tipi di
gas”.
Per il massimo rendimento ed il minor consumo,
assicurateVi che la pressione di alimentazione del gas
rispetti i valori indicati nella tabella delle “Caratteristiche dei bruciatori”.
Qualora la pressione del gas impiegato sia diversa (o
variabile) rispetto a quella prevista, è necessario installare, sulla tubazione di ingresso, un appropriato
regolatore di pressione per gas canalizzati (NON GPL)
conforme alla norma UNI-CIG 7430.
L’utilizzo di regolatori di pressione per gas liquidi (GPL)
è consentito purchè questi siano conformi alla norma
UNI-CIG 7432.
Sulla zona terminale della rampa, comprensiva di dado
filettato GJ 1/2", viene montato il raccordo, interponendo fra i componenti la guarnizione come rappresentato in Fig. 10. Avvitate le parti senza forzare, orientate il
raccordo nella direzione voluta e quindi serrate il tutto.
FO 0221
FO 0222
ELETTROVENTILATORE
ENTRATA ARIA
SEZIONE MINIMA
100 cm
PIU LA SEZIONE
AGGIUNTIVA
CORRISPONDENTE
ALLA PORTATA
DELL'ELETTRO-
VENTILATORE
A) Terminazione rampa
con dado
B) Guarnizione
C) Raccordo orientabile
Fig. 8
ALLACCIAMENTO
Eseguite l’allacciamento all’impianto gas mediante
tubo metallico rigido e raccordi conformi alla norma
UNI-CIG 7129, oppure con tubo flessibile di acciaio
inox conforme alla norma UNI-CIG 9891, limitatamente a quelli la cui massima estensione è di 2 metri. Fate
2
attenzione che, nel caso di impiego di tubi metallici flessibili, gli stessi non vengano a contatto con parti mobili
o schiacciati. Prestate la medesima attenzione anche
quando è previsto un abbinamento forno e piano.
Il raccordo di entrata gas nelle apparecchiature è
filettato 1/2" maschio cilindrico.
Eseguite l’allacciamento evitando sollecitazioni di qualsiasi genere all’apparecchio.
Fig. 9
IMPORTANTE
● Ad installazione ultimata, verificate sempre la
perfetta tenuta di tutti i raccordi usando una
soluzione saponosa. Non eseguite mai questo
controllo con una fiamma.
FO 0264
Fig. 10
9
8. COLLEGAMENTO ELETTRICO
TUBO RIGIDO IN RAME
O FLESSIBILE IN
ACCIAIO INOX
FASCETTE
VISTA DAL RETRO
{
SI
Aperture
di servizio
ricavate
nel mobile
L’apparecchiatura è predisposta per un funzionamento con una tensione di alimentazione di 230 V
monofase. Il collegamento deve essere eseguito in
conformità con le norme e le disposizioni di legge in
vigore.
Prima di effettuare il collegamento accertateVi che:
● la valvola limitatrice e l’impianto elettrico possano
sopportare il carico dell’apparecchio (vedere targhetta
matricola);
● l’impianto di alimentazione sia munito di efficace
collegamento di terra secondo le norme vigenti;
● la presa o l’interruttore omnipolare usati siano facilmente raggiungibili con l’apparecchiatua installata.
Montate sul cavo una spina adatta al carico e collegarla
ad una adeguata presa di sicurezza.
Desiderando un collegamento diretto alla rete, è necessario interporre fra l’apparecchio e la rete un interruttore omnipolare con apertura minima fra i contatti di
3 mm, dimensionato al carico e rispondente alle norme in vigore.
Il cavo di terra giallo/verde non deve essere interrotto
dall’interruttore.
Il cavo di fase di colore marrone (proveniente dal
morsetto “L” della morsettiera) deve sempre essere
collegato alla fase della rete di alimentazione.
In ogni caso il cavo di alimentazione deve essere posizionato in modo che in nessun punto raggiunga una
temperatura superiore di 90°C a quella ambiente.
Un esempio di percorso ottimale è rappresentato in
Fig. 11. Il cavo viene guidato mediante l’utilizzo di
fascette fissate lateralmente al mobile, in modo da evitare qualsiasi contatto con l’apparecchiatura
sottostante al piano di cottura.
SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE
Il collegamento del cavo di alimentazione alla
morsettiera è del tipo “Y”: il cavo flessibile può essere
sostituito solo con l’uso di un utensile speciale in dotazione ai tecnici di assistenza.
Nel caso di sostituzione del cavo è necessario usare
solo cavi del tipo H05V2V2-F T90 adatti al carico e alla
temperatura di esercizio. Inoltre, è necessario che il
cavetto di terra giallo/verde sia più lungo di circa 2 cm.
dei cavetti di fase e neutro (Fig. 12).
Dopo l’allacciamento provare gli elementi riscaldanti
facendoli funzionare per circa 3 minuti.
Per aprire il coperchio morsetteria e accedere ai
morsetti di collegamento, procedete come segue:
FO 0238
NO
VISTA DAL RETRO
Fig. 11
● inserite la punta a taglio di un cacciavite nelle sporgenze poste sul lato in vista della morsettiera;
● premete leggermente e fate leva verso l’alto (Fig. 13)
10
FO 0073
Fig. 12
FO 0257
Fig. 13
9. ADATTAMENTO AI DIVERSI TIPI DI GAS
SOSTITUZIONE DEGLI UGELLI
• L’apparecchiatura non è provvista di ugelli per
gas città. Qualora fosse necessario, richiedere al
rivenditore o al più vicino centro di Assistenza
Tecnica Zanussi l’apposita confezione di ugelli e
sostituirli come descritto nel seguente paragrafo.
• Togliete le griglie.
• Togliete i cappellotti e gli spartifiamma dai bruciatori.
• Con una chiave a tubo da 7 svitate e togliete (Fig. 14)
gli ugelli, sostituendoli con quelli corrispondenti al
tipo di gas di funzionamento (vedi tabella nella
pagina seguente).
Per adattare gli ugelli al funzionamento con gas
Città, dopo aver montato gli appositi ugelli (indicati
nella figura 15 con la lettera B), avvitate sui medesimi le apposite gabbiette: per i bruciatori semirapido
e ausiliario usate la gabbietta indicata dalla lettera A
(con foro Ø 10), per il bruciatore rapido la gabbietta
indicata dalla lettera C (con foro Ø16).
Fig. 14
FO 0392
• Rimontate le parti eseguendo all’inverso le operazioni descritte.
• Sostituite quindi la targhetta taratura (posizionata
vicino all’attacco della rete gas) con quella corrispondente al nuovo tipo di gas. Quest’ultima si trova
nel sacchetto degli iniettori a corredo.
Qualora la pressione del gas impiegato sia diversa (o
variabile) rispetto a quella prevista, è necessario installare sulla tubazione di ingresso, un appropriato
regolatore di pressione per gas canalizzati (NON GPL)
conformi alla norma UNI-CIG 7430.
L’utilizzo di regolatori di pressione per gas liquidi
(GPL) è consentito purchè questi siano conformi alla
norma UNI-CIG 7432.
Fig. 15
FO 0465
11
REGOLAZIONE DEL MINIMO
Per regolare il minimo, procedete come segue.
• Accendete il bruciatore come precedentemente de-
scritto.
• Portate il rubinetto sulla posizione di minima fiamma.
• Estraete le manopole.
• Agite sullo spillo by-pass posto lateralmente all’asta
del rubinetto (vedi fig. 16).
• Se operate una trasformazione da gas metano a
gas Gpl, avvitate a fondo in senso orario lo spillo bypass. Se invece operate una trasformazione da gas
metano a gas città, svitatelo di circa 3/4 di giro.
• In ogni caso il risultato dovrà essere una piccola
fiamma omogenea e regolare su tutta la corona del
bruciatore.
• Verificate infine che, ruotando rapidamente il rubi-
netto dalla posizione di massimo a quella di minimo,
non si abbiano spegnimenti del bruciatore.
Fig. 16
Spillo
by-pass
(regolazione
del minimo)
DIAMETRI DEL BY-PASS
Le operazioni di adattamento sopra descritte si possono effettuare agevolmente, qualunque sia il
posizionamento o il fissaggio del piano di cottura al
mobile da cucina.
CARATTERISTICHE DEI BRUCIATORI
TIPO TIPO MARCATURA PORTATA PORTATA PORTATA PRESSIONE
DI GAS BRUCIATORE UGELLI TERMICA TERMICA NOMINALE IN NOMINALE
1/100 mm NOMINALE kW RIDOTTA kW mbar
GAS
NATU-
RALE
(Metano)
Rapido (grande) 121 3,2 0,65 0,305 -
Semirapido (medio) 96 2,0 0,45 0,190 - 20
Ausiliario (piccolo) 70 1,0 0,33 0,095 -
Bruciatore Ø By-pass Colore sul
del rubinetto rubinetto
in centesimi
Ausiliario 28 Bianco
Semi-rapido 32 Blu
Rapido 40 Bianco/Rosso
m3/h g/h
GAS
LIQUIDO
(Butano/
Propano)
GAS
MANUFAT-
TURATO
(Città)
12
Rapido (grande) 88 3,2 0,65 - 231
Semirapido (medio) 71 2,0 0,45 - 144 28-30/37
Ausiliario (piccolo) 50 1,0 0,33 - 72
Rapido (grande) 290 3,2 0,65 0,725 -
Semirapido (medio) 210 2,0 0,45 0,453 - 8
Ausiliario (piccolo) 142 1,0 0,33 0,227 -
10. L'INCASSO NEI MOBILI COMPONIBILI
SR
Quote espresse in millimetri
A
SR
R
580
510
Fig. 17 Fig. 18
Questi piani sono previsti per l’inserimento in mobili
componibili da cucina aventi una profondità compresa
tra 550 e 600 mm. e opportune caratteristiche.
Le dimensioni dei piani sono indicate nelle figure (figg.
17 e 18).
SR
A
SR
R
580
510
A = Bruciatore ausiliario
SR = Bruciatore semirapido
R = Bruciatore rapido
MONTAGGIO DEL COPERCHIO
Data la posizione dei supporti del coperchio, situati
in prossimità di una eventuale parete posteriore, é
consigliabile montare questi supporti prima di installare il piano nel top.
Per fissare il coperchio al piano, procedete come segue:
a. smontate dalla parte posteriore del piano i due
supporti griglie esterni, svitando le viti di fissaggio
(fig. 19)
b. montate i supporti del coperchio utilizzando le viti di
fissaggio dei supporti griglia. Nei modelli smaltati
inserite fra piano di lavoro e supporti l’apposita
guarnizione (già presente sotto i supporti griglia) (fig.
19);
c. inserite la cerniera coperchio sinistra (contrasse-
gnata dalla lettera S) nel supporto opportunamente
sagomato (fig. 20);
d. ripetete la stessa operazione con la cerniera coper-
chio destra (contrassegnata dalla lettera D).
FO 2035
Fig. 19
REGOLAZIONE DEL BILANCIAMENTO
DEL COPERCHIO
Agendo, con apposito cacciavite, in senso orario o
antiorario sulla vite centrale della cerniera destra e sinistra (fig. 21) è possibile regolare il bilanciamento del
coperchio.
FO 2243
FO 2037
Fig. 20 Fig. 21
13
INSERIMENTO ED ASSIEMAGGIO
560
150 min
480
55 min.
I piani di cottura possono essere montati in un mobile
avente un’apertura per l’incasso dalle dimensioni illustrate nella fig. 21.
L’apertura dell’incasso deve essere distante almeno 55
mm. dalla parete di fondo.
L’eventuale parete laterale destra o sinistra la cui altezza superi quella del piano di cottura dovrà trovarsi
ad almeno 100 mm. dalla sfondatura nel top.
Il fissaggio del piano al mobile deve essere effettuato
come segue:
• posizionate l’apposita guarnizione sigillante, fornita
in dotazione, sul bordo della sfondatura, (come
mostrato nella fig. 23), avendo cura che le estremità
combacino senza sormontarsi;
• sistemate il piano nella sfondatura del mobile curan-
done la centratura;
• fissate il piano al mobile con gli appositi squadretti
(vedi fig. 24). La trazione delle viti è sufficiente a
tracciare il sigillante, il cui eccesso potrà così essere
agevolmente asportato.
Quote espresse in millimetri
100
FO 2038
Fig. 22
Il bordo del piano realizza un doppio labirinto di tenuta
che offre un’assoluta garanzia contro le infiltrazioni di
liquidi.
FO 2239
Fig. 23
a
14
FO 0199
a) Sigillante
Fig. 24
480
30
591
380
140
POSSIBILITA’ DI INSERIMENTO
650 min
Su mobile base con portina
Fig. 25
Fig. 26
Nella costruzione del mobile è necessario vengano presi adeguati
accorgimenti in modo da evitare
possibili contatti con la scatola del
piano surriscaldata durante il funzionamento dello stesso. La soluzione consigliata per evitare tale
inconveniente è illustrata nella figura 25.
Il pannello sotto il piano dovrà essere facilmente rimovibile per consentire, in caso di intervento dell'assistenza tecnica, il bloccaggio
e lo sbloccaggio del piano.
Su mobile base con forno
Il vano dovrà avere le dimensioni
riportate nelle figg. 26 e 29 e dovrà essere munito di supporti per
consentire una efficace aerazione.
Per evitare eccessivi surriscaldamenti, è opportuno eseguire
l’installazione come descritto nelle fig. 27 e 28.
L’allacciamento elettrico del piano
e quello del forno devono essere
realizzati separatamente, sia per
ragioni elettriche che per facilitare
l’estraibilità frontale del forno.
30
a
60
20 min
b
FO 2044 FO 2043
a) pannello del mobile
smontabile
b) eventuale spazio utile per gli
allacciamenti
Fig. 27
50 cm
2
Fig. 28
595
120 cm
2
Pensili o cappe d’aspirazione dovranno trovarsi ad almeno 650
mm dal piano di cottura (Fig.30).
Fig. 29
550 min.
560 min.
FO 2041
Fig. 30
360 cm
2
FO 2042
180 cm
2
FO 0198
FO 2240
15
Loading...
