ISTRUZIONI PER L’INSTALLAZIONE E L’USO
LAVABIANCHERIA
LI 50 JN
124977540
i
LA VOSTRA NUOVA MACCHINA
Questa nuova macchina risponde a tutte le nuove
esigenze del lavaggio moderno della biancheria in
quanto permette economie di acqua, di energia e di
detersivo.
■
Il selettore di temperatura ( termostato) vi
permette di scegliere personalmente la
temperatura più adatta alla vostra biancheria.
■
Il raffreddamento automatico dell’acqua di
lavaggio oltre i 60°C prima dello scarico impedisce
che le condutture in plastica dell’ impianto
domestico si deformino a causa della temperatura
elevata dell’acqua.
Consigli ecologici
Per ottenere delle economie di acqua e di energia
elettrica e per salvaguardare l’ambiente consigliamo
di seguire i seguenti consigli:
■
Utilizzare la macchina a pieno carico anzichè con
carichi ridotti. Evitare comunque di sovraccaricare
il cesto.
■
Utilizzare il programma con prelavaggio solamente
per biancheria molto sporca.
■
Adattare la dose di detersivo alla durezza dell’
acqua della rete idrica, alla quantità di biancheria e
al grado di sporco della stessa.
Protezione dell’ambiente
■
I materiali recanti il simbolo sono riciclabili.
Perchè possano essere recuperati devono essere
deposti negli appositi spazi (o contenitori).
Informarsi presso l’ente competente.
>PE<= polietilene
>PS<= polistirolo
>PP<= polipropilene
■
Quando la macchina dovrà essere rottamata,
tagliare il cavo di alimentazione e rendere la
chiusura oblò inservibile, in modo che i bambini
non possano rinchiudersi nella macchina.
2
SOMMARIO
Avvertenze 4
Descrizione della macchina 5
Caratteristiche tecniche 5
Installazione 6
■
Dispositivi di sicurezza per il trasporto 6
■
Montaggio griglia 6
■
Posizionamento 7
■
Alimentazione dell’acqua 7
■
Scarico 7
■
Collegamento elettrico 8
■
Prima dell’uso 8
■

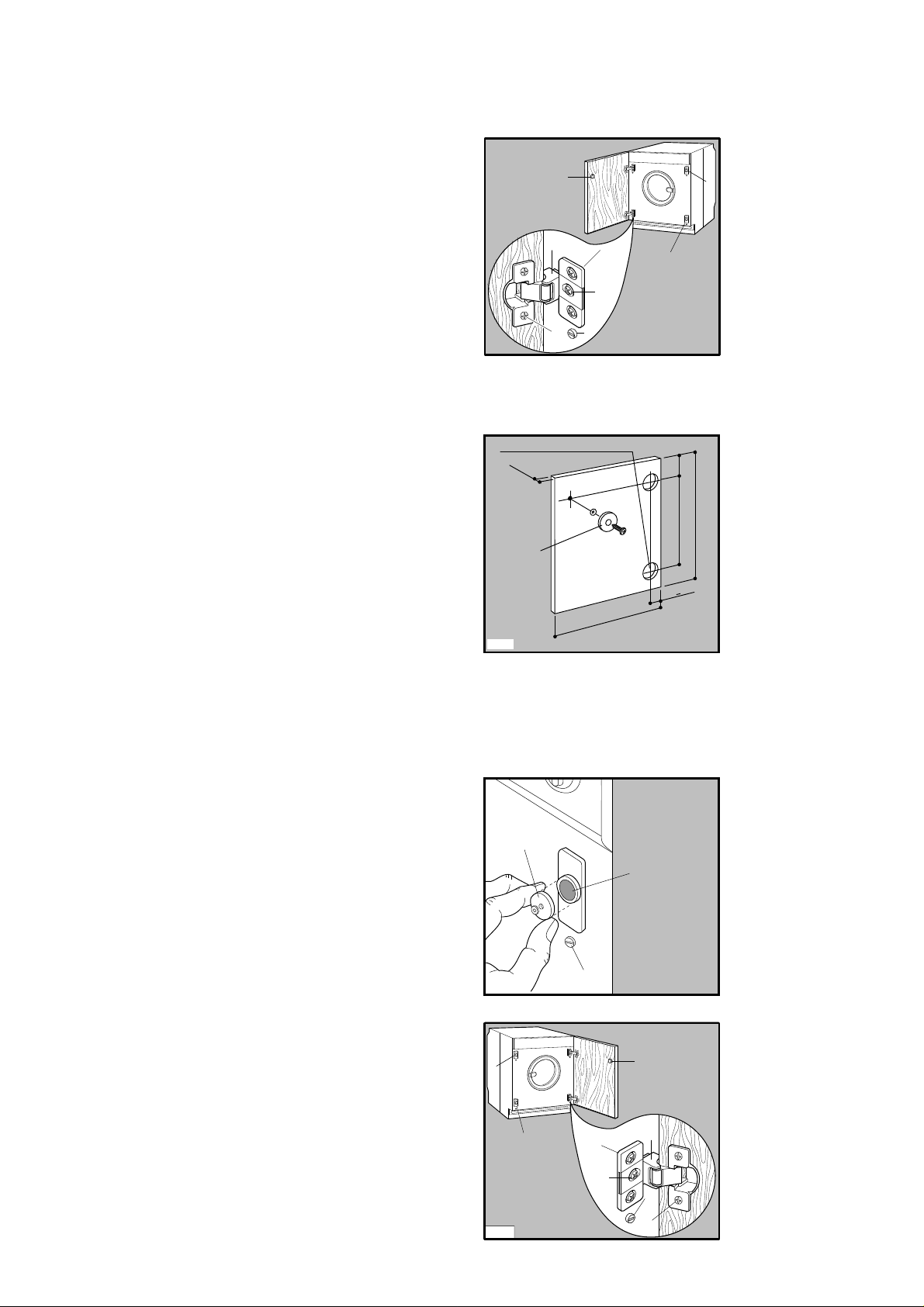

Inserimento sottotavolo 8-9
Uso 10
■
Pannello comandi 10
■
Descrizione dei comandi 10
■
Consigli per il lavaggio 11
Cernita 11
Temperature 11
Carichi massimi di biancheria 11
Prima di caricare la biancheria 11
Eliminazione delle macchie 11
Detersivi e additivi 12
■
Simboli internazionali per il trattamento dei tessuti 13
■
Programmi di lavaggio 14-15
■
Sequenza delle operazioni 16
Manutenzione 17
■
Mobile 17
■

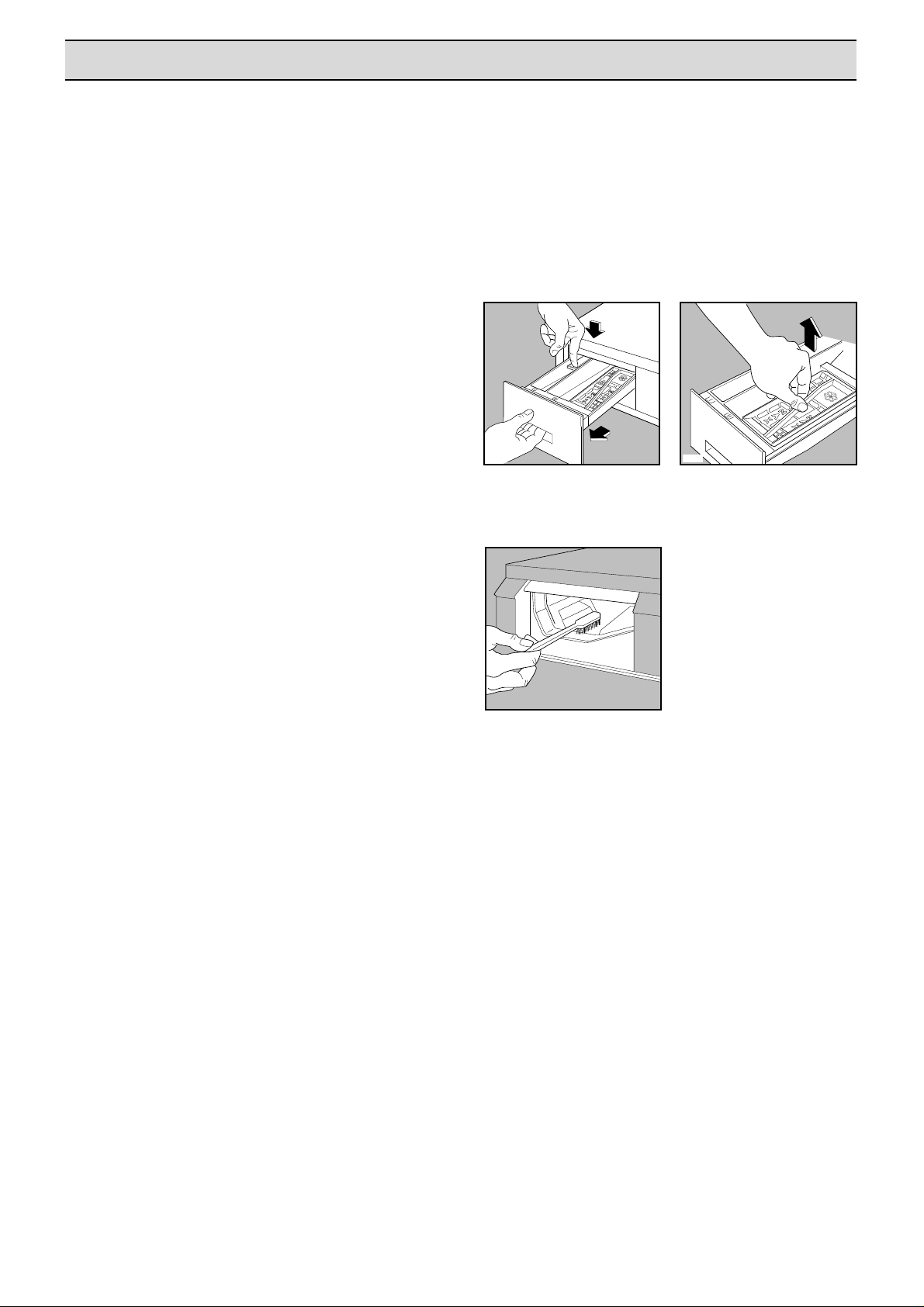

Cassetto detersivo 17
■
Precauzioni contro il gelo 17
■

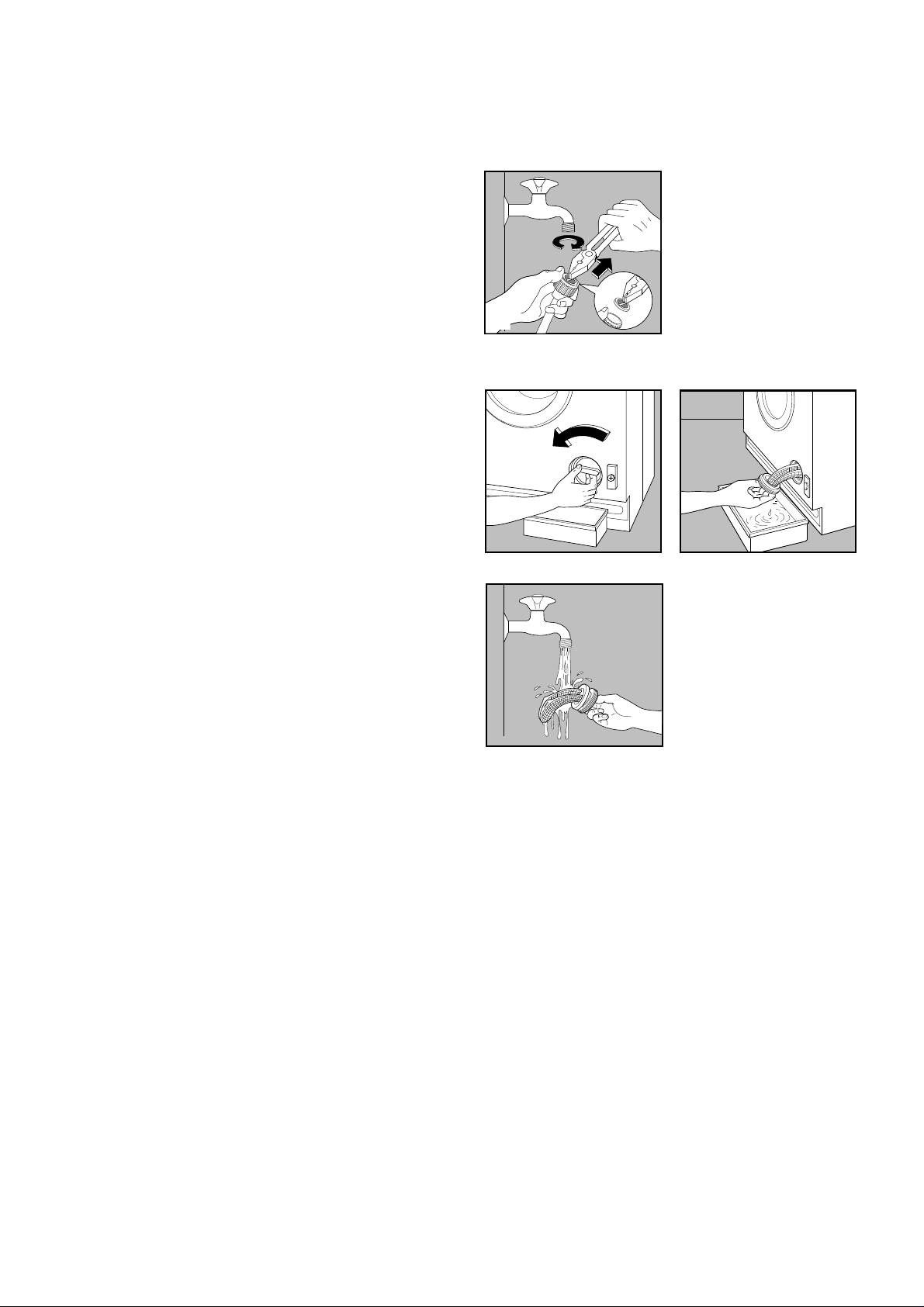

Filtrino del tubo di alimentazione 18
■
Filtro di scarico dell’acqua 18
Anomalie di funzionamento 19
3
AVVERTENZE
È importante conservare questo manuale d’uso
con la macchina per qualsiasi futura necessità. Se
si deve vendere la macchina o darla a qualche
altra persona, verificare che il manuale
accompagni la macchina per permettere al nuovo
utilizzatore di essere informato sul relativo
funzionamento e le avvertenze.
Queste avvertenze sono state previste per la
vostra sicurezza e quella degli altri. Vi preghiamo
quindi di leggerle attentamente prima di installare
ed utilizzare la macchina.
■
Controllare, all’atto del disimballo, che la macchina
non sia danneggiata. In caso di dubbio, non
metterla in funzione, ma rivolgersi all’assistenza
tecnica.
Avvertenze generali
■
Questa macchina è stata progettata per essere
utilizzata da persone adulte. Verificare quindi che i
bambini non la tocchino e non la utilizzino come un
giocattolo.
■
Durante il lavaggio ad alte temperature il vetro
dell’oblò diventa caldo. Non toccarlo.
■
I piccoli animali domestici hanno l’abitudine di
introdursi nel cesto della macchina. Controllare
quindi il cesto prima di metterla in moto.
Installazione
■
Si deve togliere l’imballo interno della macchina
prima di utilizzarla. Se non si eliminano i dispositivi
di protezione utilizzati per il trasporto, o se si
eliminano in maniera incompleta, ne possono
derivare danni alla macchina o ai mobili.
Consultare il relativo paragrafo nel manuale d’uso.
■
Se si dovesse verificare la necessità di
un’eventuale modifica dell’impianto elettrico
domestico per poter installare la macchina, questo
lavoro dovrà essere effettuato solo da personale
qualificato.
■
Qualsiasi intervento idraulico richiesto per
l’installazione della macchina dovrà essere
effettuato solo da un idraulico qualificato.
■
Dopo aver installato la macchina verificare che non
sia appoggiata sul cavo di alimentazione.
■
Se la macchina è posta su pavimento di moquette
assicurarsi che tra i piedini di appoggio e il
pavimento ci sia circolazione d'aria.
Uso
■
Questa macchina è destinata ad un uso
domestico. Non utilizzarla per scopi diversi da
quelli per i quali è stata stata progettata.
■
Lavare solo articoli previsti per il lavaggio in
macchina. Seguire le istruzioni riportate
sull’etichetta di ogni capo.
■
Non sovraccaricare la macchina. Seguire le
istruzioni fornite nel manuale.
■
Le monete, gli spilli di sicurezza, gli spilli, le viti,
ecc. rimasti nella biancheria possono provocare
grossi danni.
■
Non si devono mettere in macchina capi
smacchiati con benzina, alcool, trielina, ecc. Se si
utilizzano tali prodotti prima del lavaggio, bisogna
aspettare che il prodotto sia evaporato prima di
introdurre i capi nella macchina.
■
Raggruppare i capi di piccole dimensioni, quali
calzini, cinture, ecc., in una piccola borsa di tela o
in una federa. Questo per evitare che questi pezzi
vadano a finire tra il cesto e la vasca.
■
Utilizzare solo la quantità di ammorbidente indicata
dal produttore. Una quantità eccessiva di prodotto
potrebbe rovinare la biancheria.
■
Lasciare l’oblò semi-aperto quando non si utilizza
la macchina. Questo permette una migliore
conservazione della guarnizione dell’oblò e
previene gli odori di muffa.
■
Prima di aprire l’oblò, controllare sempre che
l’acqua sia stata scaricata. In caso contrario,
scaricarla seguendo le istruzioni fornite nel
manuale d’uso.
■
Staccare sempre la spina dalla presa di corrente e
chiudere il rubinetto dell’acqua dopo l’uso.
Assistenza tecnica/riparazioni
■
In caso di guasto, non cercare di riparare la
macchina da soli. Le riparazioni eseguite da
personale non qualificato possono provocare
danni.
■
Per eventuali riparazioni, rivolgersi a un centro di
assistenza autorizzato e richiedere pezzi di
ricambio originali.
4
i
DESCRIZIONE DELLA MACCHINA
01 Cassetto detersivo
02 Scheda programmi
03 Lampada spia di funzionamento
04 Tasto avvio/arresto
05 Tasti opzioni
06 Selettore temperature (termostato)
07 Selettore programmi
8 Maniglia oblò
9 Filtro di scarico
10 Piedini regolabili
134567
TEMPERATURE
SUPER
AVVIO
ESCLUSIONE
ANTIPIEGA
RISCIACQUO
ARRESTO
CENTRIFUGA
PROGRAMMI
2
8
9
Cassetto detersivo
Prelavaggio
Lavaggio
Ammorbidenti
Candeggina
C0034
i
CARATTERISTICHE TECNICHE
DIMENSIONI Altezza 82 cm
Larghezza 60 cm
Profondità 54 cm
TENSIONE/FREQUENZA 220-230V/50 Hz
POTENZA MASSIMA ASSORBITA 2250 W
POTENZA MINIMA DEL FUSIBILE 10 A
Cl
10
PRESSIONE DELL'ACQUA min. 5 N/cm
max. 80 N/cm
2
2
CARICO MASSIMO Cotone 4,5 kg
Sintetici, delicati 2 kg
Lana 1 kg
VELOCITÀ CENTRIFUGA 500 giri/min.
Questa macchina è conforme alle seguenti direttive CEE:
73/23/CEE del 19/02/73 relativa alla bassa tensione
89/336/CEE del 03/05/89 relativa alla compatibilità elettromagnetica.
5
INSTALLAZIONE
Dispositivi di sicurezza per il trasporto
Prima di mettere in funzione la macchina,
accertarsi che siano stati tolti tutti i
dispositivi previsti per il trasporto.
Si consiglia di conservare tutti i pezzi per tornare a
montarli, qualora la macchina dovesse essere
spostata di nuovo in futuro.
Svitare e togliere (con una chiave) la vite posteriore
destra ed adagiare la macchina sullo schienale,
facendo attenzione a non schiacciare i tubi. A tale
scopo interporre tra la macchina ed il pavimento un
angolare dell’imballo.
Rimuovere la base in polistirolo e togliere il pannello
inferiore svitando la vite centrale.
Sfilare, con molta cura, prima il sacchetto destro.
Sfilare, sempre con molta cura, il sacchetto centrale e
successivamente quello sinistro.
Rimettere il pannello inferiore e fissarlo come indicato
in figura, con le viti fornite nel sacchetto cerniere e la
vite tolta in precedenza.
Montaggio della griglia
A corredo della macchina viene fornita una griglia
composta da 8 listelli smontabili coprizoccolo, per
l’allineamento inferiore della macchina con i mobili
adiacenti.
Fissare la griglia (togliendo eventuali listelli) al
pannello inferiore, con le due viti a corredo, come
indicato nella figura.
P0255
P0015
P0453
P0457
P0016
P0454
6
Rimettere la macchina in piedi e svitare le altre 2 viti
sul retro.
Estrarre i tre perni di plastica dai fori in cui
alloggiavano le viti.
Tappare i fori rimasti aperti con i tappi che si trovano
nella parte posteriore della macchina.
Posizionamento
Installare la macchina su un pavimento piatto e duro.
Fare attenzione che la circolazione dell'aria attorno
alla macchina non venga impedita da tappeti,
moquette, ecc. Controllare che la macchina non tocchi
il muro o altri mobili della cucina.
Livellare accuratamente la macchina svitando o
avvitando i piedini regolabili. Non mettere mai sotto la
macchina cartone, legno o materiali simili per
compensare eventuali disuguaglianze del pavimento.
Dopo aver livellato la macchina, bloccare i controdadi.
Alimentazione dell’acqua
Collegare il tubo di alimentazione a un rubinetto
filettato da 3/4", dopo aver interposto il filtrino “A”
fornito con la macchina.
Non si può allungare il tubo di alimentazione. Se il
tubo è troppo corto e non si desidera spostare il
rubinetto, bisogna comperare un tubo completo più
lungo, che sia previsto per questo tipo di utilizzo.
L’altra estremità del tubo di carico, dal lato della
macchina, può essere orientata in qualsiasi direzione.
Svitare leggermente la ghiera di fissaggio, girare
l’estremità del tubo e riavvitare la ghiera, controllando
che non ci siano perdite d'acqua.
P0256
P0254
P0003
P0020
P0509
A
P0021
Scarico
Si può installare la curva del tubo di scarico in tre
modi diversi:
Sul bordo di un lavandino utilizzando il gomito in
plastica fornito con la macchina. In questo caso,
bisogna accertarsi che la curva non rischi di staccarsi
dal bordo quando la macchina scarica. La si può
fissare, ad esempio, con uno spago al rubinetto o al
muro.
P0022
7
In una derivazione dello scarico del lavandino.
Questa derivazione deve trovarsi sopra il sifone, in
modo tale che la curva del tubo sia a 60 cm dal suolo,
come minimo.
In una conduttura di scarico situata ad un’altezza
non inferiore a 60 cm e non superiore a 90 cm.
L’estremità del tubo di scarico deve sempre essere
ventilata, cioè il diametro interno del condotto di
scarico deve essere più largo del diametro esterno del
tubo di scarico.
Il tubo di scarico non deve presentare strozzature.
Farlo correre sul pavimento e farlo salire solo vicino
allo scarico.
Collegamento elettrico
La macchina è prevista per funzionare a 220-230 V
monofase, 50 Hz.
Controllare che l’impianto domestico sia in grado di
sopportare il carico massimo richiesto (2,25 kW),
tenuto conto anche degli altri apparecchi in uso.
Collegare la macchina ad una presa di corrente
con messa a terra.
P0023
Il costruttore declina qualsiasi responsabilltà
per i danni o le lesioni causate dal nonrispetto della summenzionata norma di
sicurezza.
Prima dell’uso
Prima di effettuare il primo lavaggio consigliamo di
eseguire un ciclo cotone a 60°C, senza biancheria,
per togliere eventuali residui di lavorazione dalla
vasca e dal cesto.
Versare 1/2 misurino di detersivo nella vaschetta del
lavaggio e mettere in funzione la macchina.
Inserimento sottotavolo
Questa macchina è predisposta per essere inserita fra
i mobili della cucina.
Le dimensioni della nicchia da incasso e della
macchina sono indicate nella figura A.
818
P0965
176,5
416
515
165
600
160
600
195
min.
820 min
A
596
120
541
8
90
490
8
Preparazione e montaggio della
porta
La macchina è predisposta per il montaggio di una
porta con apertura da destra a sinistra.
In questo caso è sufficiente avvitare sulla macchina e
all'altezza prevista, le cerniere (1) e sulla porta il
contromagnete (6) in dotazione alla macchina (Fig.B).
a) Porta
Le dimensioni devono essere le seguenti:
- larghezza 595-598 mm
- spessore 16-22 mm
L'altezza (C) non può essere indicata perché dipende
dall'altezza dello zoccolo dei mobili adiacenti.
b) Cerniere
Per poter fissare le cerniere è necessario effettuare
due fori (ø 35 mm, profondità 14 mm) sulla parte
interna della porta.
La distanza tra i due fori deve essere di 416 mm.
La distanza (B) calcolata a partire dalla parte
superiore della porta fino al centro del foro, non può
essere indicata in quanto dipende dalle dimensioni dei
mobili adiacenti.
Le dimensioni richieste sono indicate nella figura.
Fissare le cerniere alla porta con delle viti per legno
(2-Fig.B).
6
1
2
1
3
P0982
Foro ø35 mm - Prof.14 mm
2
16-22
6
P0988
3
8
595-598
4
7
5
B
B
C
416
22+1,5
C
c) Montaggio della porta
Fissare le cerniere alla macchina utilizzando le viti (3Fig. B) M5x8 in dotazione alla macchina.
Le cerniere possono essere regolate per compensare
i differenti spessori della porta. Per allineare
perfettamente la porta è necessario regolare la
cerniera (1) dopo aver svitato la vite (3).
d) Contromagnete (6)
La macchina è predisposta per una chiusura
magnetica della porta. Affinché questo dispositivo
possa operare correttamente è necessario applicare
all'interno della porta il contromagnete (6) (disco di
acciaio) .
La posizione è data dal magnete (4) che si trova sulla
macchina (vedi figura D).
Se il senso di apertura della porta deve essere da
sinistra a destra, procedere come segue: invertire,
come indicato in figura E, la posizione delle piastrine
(7), del magnete (4) e del distanziale (5) e applicare
sulla porta, nella giusta posizione, il contromagnete
(6) e le cerniere (1) come già descritto.
NB: La vite in plastica (8 fig. E) non deve essere
mai svitata.
P0984
4
P0983
6
4
8
D
E
6
5
7
1
3
8
2
9
Pannello comandi
USO
18765432
1 Scheda programmi
2 Lampada spia di funzionamento
3 Tasto «avvio/arresto»
4 Tasto «antipiega»
5 Tasto «esclusione centrifuga»
6 Tasto «super risciacquo»
7 Selettore temperature (termostato)
8 Selettore programmi
AVVIO
ARRESTO
ANTIPIEGA
ESCLUSIONE
CENTRIFUGA
SUPER
RISCIACQUO
TEMPERATURE
PROGRAMMI
50JN
LI
Descrizione dei comandi
1 Carta programmi
Si trova nella parte interna della maniglia del cassetto
detersivo.
2 Lampada spia di funzionamento
Si accende quando si preme il tasto avvio/arresto e si
spegne a fine programma.
3 Tasto «avvio/arresto»
Premere questo tasto per avviare la macchina;
rilasciarlo per interrompere un programma o per
togliere l’alimentazione elettrica alla macchina.
Prima di impostare un programma o di cambiare
un programma già in corso, la macchina deve
essere disinserita rilasciando il tasto di avvio/
arresto.
4 Tasto «antipiega»
Premere questo tasto nei programmi per tessuti
sintetici o delicati per bloccare lo scarico dell'acqua
dell'ultimo risciacquo. Questo evita la formazione di
pieghe nel caso la biancheria venga lasciata in
macchina alla fine del lavaggio. Per scaricare l'acqua
ripremere il medesimo tasto o selezionare il
programma «G» (centrifuga).
5 Tasto «esclusione centrifuga»
Premere questo tasto per escludere nei programmi
cotone tutte le fasi di centrifuga.
Utilizzare questa opzione per tessuti di cotone
particolarmente delicati.
6 Tasto «super risciacquo»
Premendo questo tasto nei programmi cotone e lino
si avrà un aumento del livello dell'acqua nei risciacqui.
Utilizzare questa opzione in caso di acqua molto dolce
o per persone allergiche ai detersivi.
8 Selettore temperature (termostato)
Premere leggermente sulla manopola per farla uscire
dalla sua sede e quindi ruotarla per scegliere la
temperatura di lavaggio.
Posizione : lavaggio a freddo. Indicato per tessuti
molto delicati (ad es. le tende).
9 Selettore programmi
Premere leggermente sulla manopola per farla uscire
dalla sua sede e quindi ruotarla verso destra fino a
far coincidere esattamante il programma desiderato
con l'indice di riferimento posto sul pannello comandi.
10
i
Consigli per il lavaggio
Cernita
Attenersi ai simboli per il trattamento dei tessuti sulle
etichette dei singoli capi e seguire le istruzioni per il
lavaggio del produttore.
Suddividere la biancheria come segue:
capi bianchi, colorati, sintetici, delicati, lana.
Temperature
90°-95° per capi bianchi di lino o cotone
normalmente sporchi (es. strofinacci,
asciugamani, biancheria da tavola,
lenzuola, ecc.)
60° per capi colorati che non stingono,
normalmente sporchi (es. camicie,
camicie da notte, pigiami, ecc.) di lino,
cotone o fibre sintetiche e per capi
bianchi in cotone leggermente sporchi
(es. biancheria intima).
freddo
30°-40°
per biancheria delicata (es. tende),
biancheria mista con aggiunta di fibre
sintetiche e lana con l’indicazione
sull’etichetta: «pura lana vergine,
lavabile, irrestringibile».
Prima di caricare la biancheria
I capi bianchi e colorati non devono essere lavati
assieme. I capi bianchi possono perdere il candore
con il lavaggio.
La biancheria colorata nuova può stingere al primo
lavaggio; è consigliabile quindi lavarla a parte, la
prima volta.
Accertarsi che nella biancheria non rimangano
oggetti di metallo (es. fermagli, spille di sicurezza,
spilli).
Abbottonare le federe, chiudere le cerniere, i ganci e
le asole. Legare eventuali cinture e nastri lunghi.
Eliminare le macchie persistenti prima del lavaggio.
Eventualmente strofinare i punti particolarmente
sporchi con un detersivo speciale o con una pasta
detergente.
Trattare le tende con particolare cura. Togliere i ganci
dalle tende o legarli in una retina o in un sacchetto.
Carichi massimi di biancheria
Le indicazioni sui carichi di biancheria si trovano nelle
tabelle dei programmi.
Regole generali:
Cotone, lino: riempire il cesto, ma non
sovraccaricarlo.
Sintetici: non più di metà del cesto.
Tessuti delicati e lana: non più di un terzo del cesto.
Con un carico massimo si ottiene ogni volta un uso
ottimale di acqua ed energia.
In caso di biancheria molto sporca, ridurre le quantità.
Pesi della biancheria
I pesi di seguito elencati hanno un valore indicativo:
accappatoi 1200 g
tovaglioli 100 g
copri piumino 700 g
lenzuola 500 g
federe 200 g
tovaglie 250 g
asciugamani in spugna 200 g
strofinacci 100 g
camicie da notte 200 g
slip da donna 100 g
camici da lavoro da uomo 600 g
camicie da uomo 200 g
pigiami da uomo 500 g
camicette 100 g
slip da uomo 100 g
Eliminazione delle macchie
È possibile che macchie particolari non si eliminino
solo con acqua e detersivo. È consigliabile, quindi,
trattarle prima del lavaggio.
Sangue: le macchie ancora fresche devono essere
trattate con acqua fredda. In caso di macchie già
asciutte, lasciare a mollo la biancheria per una notte
con un detersivo speciale e poi strofinarla nell’acqua e
sapone.
Colore ad olio: inumidire con benzina detergente,
tamponare le macchie dopo aver sistemato il capo su
un panno morbido, trattarle più volte con il detergente.
Macchie asciutte di grasso: inumidire con
trementina, tamponare le macchie con la punta delle
dita e un panno di cotone, dopo aver appoggiato il
capo su un ripiano morbido.
Ruggine: sale ossalico sciolto a caldo, o un prodotto
antiruggine a freddo. Prestare attenzione alle macchie
di ruggine non recenti, poiché la struttura di cellulosa
è già stata intaccata e il tessuto tende a bucarsi.
Macchie di muffa: trattarle con candeggina,
sciacquare bene (solo capi bianchi e colorati resistenti
al cloro).
Erba: insaponare leggermente e trattare con
candeggina diluita (capi bianchi, resistenti al cloro).
Penna a biro e colla: inumidire con acetone (*),
tamponare le macchie dopo aver appoggiato il capo
su un panno morbido.
Rossetto: inumidire con acetone come sopra
indicato, poi trattare le macchie con alcool. Eliminare i
residui sui tessuti bianchi con candeggina.
Vino rosso: lasciare a mollo con del detersivo,
risciacquare e trattare con acido acetico o acido
citrico, poi risciacquare. Trattare eventuali residui con
candeggina.
Inchiostro: a seconda della composizione dell’
inchiostro, inumidire il tessuto prima con acetone (*),
poi con acido acetico; trattare eventuali residui sui
tessuti bianchi con candeggina e poi risciacquare
bene.
Macchie di catrame: trattare prima con
smacchiatore, alcool o benzina, alla fine strofinare con
pasta detergente.
(*) non usare l’acetone sulla seta artificiale
11
Detersivi e additivi
Un buon risultato di lavaggio dipende dalla scelta del
detersivo e dal suo corretto dosaggio. Dosare bene
significa evitare sprechi e proteggere l’ambiente.
Nonostante siano biodegradabili, i detersivi
contengono elementi che danneggiano il delicato
equilibrio ecologico della natura.
La scelta del detersivo dipende dal tipo di tessuto
(delicati, lana, cotone ecc.), dal colore, dalla
temperatura di lavaggio e dal grado di sporco.
In questa lavatrice si possono usare tutti i detersivi per
lavatrici normalmente reperibili in commercio:
– detersivi in polvere per tutti i tipi di tessuto,
– detersivi in polvere per tessuti delicati (massimo
60°C) e lana.
– detersivi liquidi, preferibilmente per programmi di
lavaggio a bassa temperatura (massimo 60°C) per
tutti i tipi di tessuto, o speciali solo per lana.
Il detersivo e l’eventuale additivo devono essere
versati prima dell’inizio del programma di lavaggio
nelle apposite vaschette.
Se si utilizzano detersivi concentrati in polvere o
liquidi, deve essere selezionato un programma senza
prelavaggio.
Versare il detersivo liquido immediatamente prima
dell’inizio del programma nello scomparto del
cassetto detersivo.
Eventuali additivi liquidi per ammorbidire o inamidare
la biancheria devono essere versati nella vaschetta
con il simbolo prima che cominci il programma di
lavaggio.
La candeggina liquida va usata solamente per tessuti
di lino e cotone bianchi o con colori resistenti.
Versarla nello scomparto contrassegnato dal simbolo
.
Per il dosaggio degli additivi e della candeggina
seguire le indicazioni dei produttori.
Quantità di detersivo da utilizzare
Il tipo e la quantità di detersivo dipendono dal tipo di
tessuto, dal carico, dal grado di sporco e dalla
durezza dell’acqua utilizzata.
La durezza dell’acqua è classificata in cosiddetti livelli
di durezza. Informazioni su tali livelli si possono
ottenere dall’ente erogatore competente o
dall’amministrazione comunale.
Seguire le istruzioni per il dosaggio indicate dal
produttore.
Utilizzare una quantità minore di detersivo se:
– si lava poca biancheria
– la biancheria è poco sporca
– si forma molta schiuma durante il lavaggio.
Gradi di durezza dell’acqua
Gradi
Livello
1
2
3
4
Caratteristica
dolce
media
dura
molto dura
tedeschi
°dH
00-07
08-14
15-21
più di 21
francesi
°T.H.
0,0-15
16-25
26-37
più di 37
Questa macchina è munita del sistema di lavaggio
denominato «JET SYSTEM». La biancheria viene
continuamente bagnata da acqua mista a
detersivo, grazie a una pompa di circolazione
particolarmente potente. In questo modo il
consumo d'acqua si riduce di molto.
Lavando piccole quantità di biancheria si hanno
ancora ulteriori risparmi, in quanto il consumo di
acqua e di corrente è proporzionale alla quantità di
biancheria introdotta. Grazie a questo nuovo
sistema di lavaggio si risparmiano acqua, detersivo
e corrente.
12
Simboli internazionali per il trattamento dei tessuti
Le etichette con i simboli che trovate applicate sui tessuti sono un valido aiuto per il trattamento e la cura della
biancheria.
AZIONE FORTE
95
60
40
30
Lavaggio
a
95°C
AZIONE
DELICATA
CANDEGGIO Si può candeggiare in acqua fredda Non candeggiare
Lavaggio
a
60°C
60
Lavaggio
a
40°C
40
40
Lavaggio
a
30°C
30
Lavaggio
delicato
a mano
Non
lavare
STIRATURA Stiratura forte
max 200°C
A
PULITURA
A SECCO
ASCIUGATURA Asciugare
Pulitura a secco
con tutti i solventi
disteso
Stiratura media
max 150°C
Pulitura a secco
con percloro,
benzina avio,
alcool puro
R111 e R113
Asciugare
appeso
P
su appendiabiti
con benzina avio,
alcool puro e R113
Asciugare
Stiratura leggera
max 110°C
F
Pulitura a secco
Temperatura
normale
Temperatura
ridotta
Asciugabile
in macchine
asciuga-
biancheria
Non stirare
Non pulire
a secco
Non asciugare
in macchine
asciuga-
biancheria
13
Programmi energici per cotone e lino
Carico massimo: 4,5 kg
Progr.ATemp.
60°-90°
A
B(•)
B
C
40°-60°
60°-90°
40°-60°
30°-40°
Tipo
di biancheria
Bianchi con prelavaggio
molto sporchi
Colorati con prelavaggio
molto sporchi
Bianchi senza prelavaggio
normalmente sporchi
Colorati senza prelavaggio
normalmente sporchi
Colorati delicati
normalmente sporchi
Descrizione
del ciclo
Prelavaggio
Lavaggio a 60°-90°C
Centrifuga
Prelavaggio
Lavaggio a 40°-60°C
Centrifuga
Lavaggio a 60°-90°C
Risciacqui
Centrifuga
Lavaggio a 40°-60°C
Risciacqui
Centrifuga
Lavaggio a 30°-40°C
Risciacqui
Centrifuga
Opzioni
possibili
D
30°-40°
F
G
Le temperature indicate sono quelle ottimali per ciascun programma e dipendono dal tipo di biancheria e dal grado
di sporco.
(•) Consumi per il lavaggio di un carico di biancheria di cotone a 60°C senza prelavaggio (progr. B):
acqua litri 78
energia kWh 1,2
durata min 135
Questi dati figurano sull’etichetta consumi energia, secondo la norma CEE 92/75
Ciclo breve
biancheria poco sporca
Risciacqui con centrifuga
Centrifuga
Lavaggio a 30°-40°C
Risciacqui
Centrifuga
Risciacqui con additivi
Centrifuga
Scarico e centrifuga
14
Programmi delicati per sintetici, misti, delicati, lana
Carico massimo: 2 kg, lana 1 kg.
Progr. Temp.
H
J
K
L
30°-60°
30°-60°
30°-40°
30°-40°
M
Tipo
di biancheria
Sintetici con prelavaggio
molto sporchi
Sintetici - Misti senza
prelavaggio
normalmente sporchi
Seta - Acrilici
Lana
Risciacqui delicati
Descrizione
del ciclo
Prelavaggio
Lavaggio a 30°-60°C
Risciacqui
Scarico
Lavaggio a 30-60°C
Risciacqui
Scarico
Lavaggio a 30°-40°C
Risciacqui
Scarico
Lavaggio a 30°-40°C
Risciacqui
Scarico
Risciacqui con ammorbidente
Scarico
Opzione
possibile
N
Le temperature indicate sono quelle ottimali per ciascun programma e dipendono dal tipo di biancheria e dal grado
di sporco.
Scarico
Scarico acqua
15
Sequenza delle operazioni
1. Caricare la biancheria
Aprire l'oblò.
Introdurre la biancheria nel cesto, un capo alla volta.
Distendere la biancheria il più possibile. Chiudere
l'oblò.
2. Dosare il detersivo
Estrarre il cassetto fino all'arresto.
Versare, tramite un dosatore, la quantità di detersivo
consigliata dal fabbricante nella vaschetta
corrispondente al lavaggio .
Se si desidera effettuare il prelavaggio, versare il
detersivo nella relativa vaschetta .
3. Dosare gli additivi
Versare, se desiderato, l'ammorbidente nello
scomparto e la candeggina nello scomparto
senza superare il riferimento «MAX».
4. Scegliere l’opzione desiderata
5. Scegliere la temperatura
Ruotare la manopola selezione temperatura sui gradi
desiderati.
6. Scegliere il programma e avviarlo
Ruotare il selettore programmi verso destra sul
programma di lavaggio prescelto e premere il tasto
avvio/arresto : la spia di funzionamento si accende
e la macchina inizia a funzionare.
C0037
AVVIO
ARRESTO
ESCLUSIONE
ANTIPIEGA
CENTRIFUGA
PROGRAMMI
B
SUPER
RISCIACQUO
C0036
TEMPERATURE
90°
P0999b
7. Fine del programma
La macchina si ferma automaticamente, la lampada
spia di funzionamento si spegne.
Se è stato premuto il tasto in un programma
«delicato», scaricare l’acqua prima di aprire l’oblò.
È normale aspettare circa 2 minuti prima di poter
aprire l’oblò, per dare tempo al dispositivo di sicurezza
di sbloccarsi.
Ripremere il tasto avvio/arresto .
Togliere la biancheria.
16
P0999c
P 0471
Controllare che il cesto sia completamente vuoto
facendolo ruotare con le mani. Ciò per evitare che gli
indumenti eventualmente dimenticati vengano
danneggiati in un lavaggio successivo (ad es.
restringendosi) oppure che colorino un altro carico di
biancheria.
Rilasciare il(i) tasto(i) eventualmente premuto(i).
Chiudere il rubinetto dell'acqua ed estrarre la spina
dalla presa di corrente.
Lasciare l'oblò socchiuso per aerare la macchina.
MANUTENZIONE
Mobile
Pulire il mobile della macchina con acqua tiepida e un
detersivo neutro non abrasivo. Sciacquare con acqua
pulita e asciugare con uno strofinaccio morbido.
Importante: non usare alcool, solventi o prodotti
similari per la pulizia del mobile.
Cassetto detersivo
I detersivi e gli additivi formano, a lungo andare, delle
incrostazioni.
Pulire il cassetto detersivo di tanto in tanto,
passandolo sotto il rubinetto dell’acqua. Per estrarre
completamente il cassetto dalla macchina, premere
sul tasto in fondo a sinistra.
Per poter pulire più facilmente il cassetto, è possibile
togliere la parte alta delle vaschette riservate agli
additivi.
C0035
C0038
A lungo andare, il detersivo può formare incrostazioni
nella sede del cassetto: pulire con un vecchio
spazzolino da denti. Rimettere il cassetto al suo
posto.
Precauzioni contro il gelo
Se la macchina è installata in un locale dove la
temperatura potrebbe scendere al disotto di 0°C
procedere come segue:
– Chiudere il rubinetto dell’acqua e svitare il tubo di
alimentazione dal rubinetto.
– Porre l’estremità del tubo di scarico e del tubo di
alimentazione in una bacinella posta sul
pavimento.
– Selezionare il programma di scarico e farlo
funzionare finchè il selettore programmi è in
posizione «Stop».
P0038
– Staccare la spina dalla presa.
– Riavvitare i tubi.
Eseguendo queste operazioni l’acqua rimasta nella
macchina verrà evacuata, evitando la formazione di
ghiaccio e di conseguenza la rottura delle parti
interessate.
Quando farete funzionare nuovamente la macchina
assicuratevi che la temperatura dell’ambiente sia
superiore a 0°C.
17
Filtrino del tubo di
alimentazione
Se ci si accorge che la macchina richiede più tempo
per riempirsi, bisogna verificare che il filtrino del tubo
di alimentazione non sia ostruito.
Chiudere il rubinetto delI’acqua.
Svitare il tubo dal rubinetto e togliere il filtrino.
Pulirlo con uno spazzolino.
Rimetterlo al suo posto e riavvitare il tubo.
Filtro di scarico dell’acqua
Il ruolo del filtro consiste nella raccolta di filacci e di
piccoli oggetti lasciati inavvertitamente nella
biancheria. Controllare periodicamente che il filtro sia
pulito.
Mettere un recipiente sotto il filtro e svitarlo. Estrarre il
filtro.
Pulirlo sotto il rubinetto e rimetterlo al suo posto
riavvitandolo a fondo.
P0041
P0037
P0039
P0040
18
ANOMALIE DI FUNZIONAMENTO
Difetti che potete risolvere da soli.
La macchina non si mette in moto:
■
Controllare che l’oblò sia ben chiuso.
■
Controllare se la macchina riceve corrente.
■
Controllare se il fusibile dell’impianto domestico è
intatto.
■
Controllare che la manopola selettore programmi
sia posizionata correttamente e che il tasto
avvio/arresto sia premuto.
La macchina non carica acqua:
■
Verificare se il rubinetto dell’acqua è aperto.
■
Controllare se l’acqua esce dal rubinetto.
■
Verificare che il tubo di alimentazione non sia
incastrato o piegato.
■
Controllare che il filtrino del tubo di alimentazione
non sia ostruito.
■
Verificare che l'oblò sia chiuso.
La macchina carica acqua e la
scarica immediatamente:
■
L’estremità del tubo di scarico si trova troppo in
basso rispetto alla macchina. Vedere il relativo
paragrafo nel capitolo «scarico».
La macchina non scarica e/o non
centrifuga:
■
Verificare che il tubo di scarico non sia incastrato o
piegato.
■
Filtro di scarico intasato. Pulirlo.
■
È stata scelta l’opzione «antipiega» o «esclusione
centrifuga».
Il risultato del lavaggio non è
soddisfacente
■
È stato usato poco detersivo o un detersivo non
adatto.
■
Le macchie «difficili» non sono state sottoposte ad
un trattamento preliminare.
■
Non è stata scelta la temperatura giusta abbinata
al programma corretto.
La macchina vibra o fa rumore:
■
Verificare se sono state tolte tutte le protezioni che
servivano per il trasporto.
■
Controllare che la macchina non sia appoggiata
contro qualche cosa.
■
Verificare se i piedini di sostegno appoggiano bene
al suolo e se i controdadi sono avvitati a fondo.
■
Controllare che il carico di biancheria sia ben
distribuito nel cesto.
■
Forse c’è poca biancheria nel cesto.
L’oblò non si apre
■
Il programma è ancora in corso.
■
L’oblò non si è ancora sbloccato.
Se non si riesce a rimediare all’inconveniente o a
localizzarlo, rivolgersi al centro di assistenza dopo
aver preso nota del modello, del numero di serie e
della data di acquisto della macchina, visto che sono
dati che verranno richiesti.
Mod.
..........
Ser.
C’è acqua per terra:
■
C’è troppo detersivo o è stato usato un detersivo
non adatto (fa troppa schiuma).
■
Verificare se ci sono perdite da una delle ghiere
del tubo di alimentazione. È difficile vedere l’acqua
correre lungo il tubo, controllare se è umido.
■
Controllare che il tubo di scarico sia integro.
■
Verificare che il filtro di scarico sia stato inserito
correttamente dopo la pulizia.
P0042
Mod. ..........
Prod. No. ...........
Ser. No. .........
19
Z
Loading...
