benutzerinformation

user manual

notice d’utilisation

Glaskeramik-Kochfeld

Ceramic glass hob

Table de cuisson

vitrocéramique

KT 6420 X

We were thinking of you when we made this product

electrolux 3

Willkommen bei Electrolux!

Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, das wird Ihr Leben zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.

4 electrolux

Inhalt

Sicherheitshinweise 5 Gerätebeschreibung 7 Bedienung des Gerätes 10 Tipps zum Kochen und Braten 21 Reinigung und Pflege 24 Was tun, wenn … 26 Entsorgung 28 Montageanweisung 29 Garantie/Kundendienst 30 Service 32 Montage 91 Typ en sc hi ld 9

In dieser Benutzerinformation werden folgende Symbole verwendet:

Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden

3 Allgemeine Hinweise und Ratschläge

2 Hinweise zum Umweltschutz

z Gefährliche Spannung

sicherheitshinweise electrolux 5

Gebrauchsanweisung

Sicherheitshinweise

Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt.

Bestimmungsgemäße Verwendung

• Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

• Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.

• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.

• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.

• Umbauten oder Veränderungen am Gerät sind nicht zulässig.

• Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Gegenstände (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät oder in dessen Nähe abstellen oder lagern.

Sicherheit für Kinder

• Kleinkinder grundsätzlich vom Gerät fernhalten.

• Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten lassen.

• Um ein unbeabsichtigtes Einschalten durch Kleinkinder und Haustiere zu verhindern, empfehlen wir, die Kindersicherung zu aktivieren.

Allgemeine Sicherheit

• Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und autorisierte Fachkräfte vorgenommen werden.

• Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

• Bei Störungen am Gerät oder Schäden an der Glaskeramik (Brüche, Sprünge bzw. Risse) muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen möglichen elektrischen Schlag zu vermeiden.

• Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften durchgeführt werden.

Sicherheit während der Benutzung

• Aufkleber und Folien von der Glaskeramik entfernen.

• Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.

• Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen.

• Überhitzte Fette und Öle entzünden sich sehr schnell. Achtung! Brandgefahr!

• Die Kochzonen nach jedem Gebrauch ausschalten.

6 electrolux sicherheitshinweise

Sicherheit beim Reinigen

• Zum Reinigen muss das Gerät ausgeschaltet und abgekühlt sein.

• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.

Vermeidung von Schäden am Gerät

• Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.

• Stöße mit dem Kochgeschirr können den Rand der Glaskeramik beschädigen.

• Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Verschieben die Glaskeramik verkratzen.

• Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.

• Das Leerkochen von Töpfen und Pfannen vermeiden. Es kann Beschädigungen am Kochgeschirr oder der Glaskeramik verursachen.

• Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.

gerätebeschreibung electrolux 7

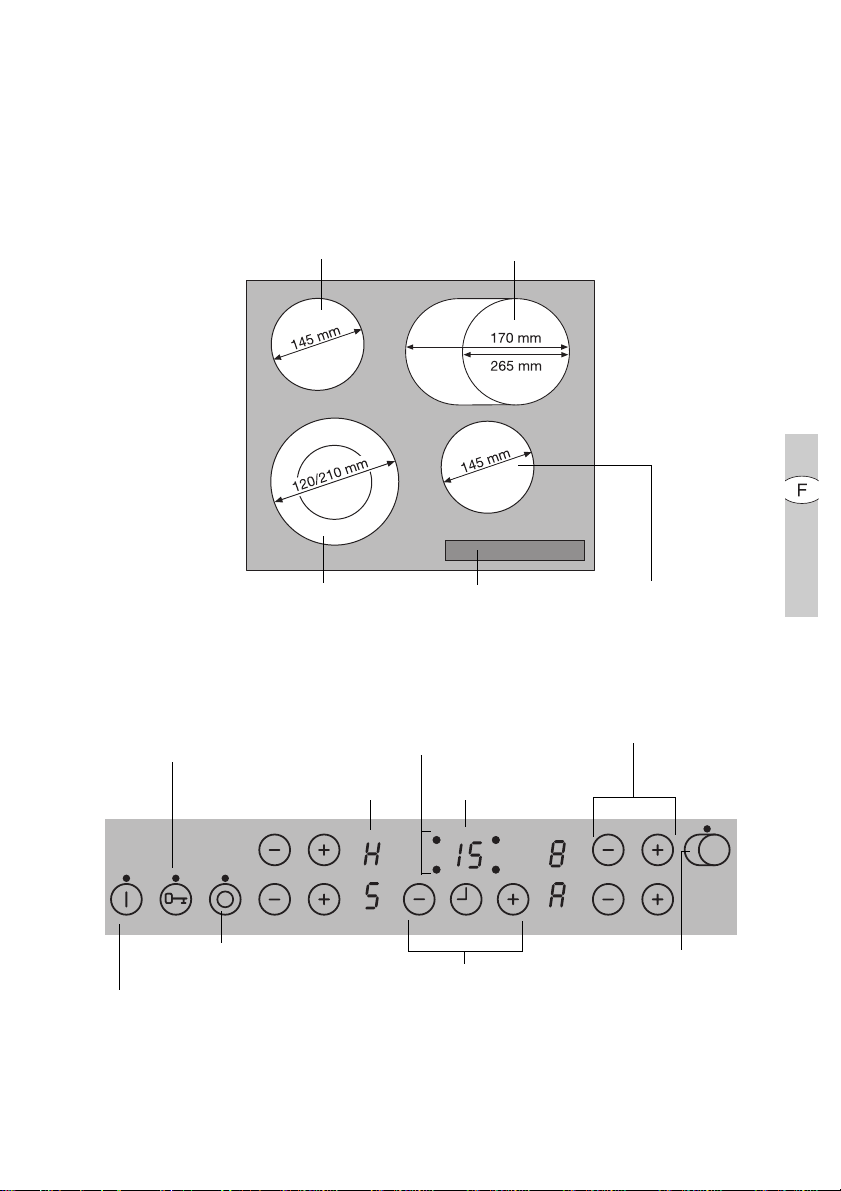

Gerätebeschreibung

Ausstattung Kochfeld

Einkreis-Kochzone

1200W

Zweikreis-Kochzone

750/2200W

Bräterzone

1500/2400W

Bedienfeld Einkreis-Kochzone

1200W

Ausstattung Bedienfeld

Verriegelung

mit Kontrolllampe

Anzeige Kochstufe

Zuschaltung Zweikreis-Kochzone

mit Kontrolllampe Ein/Aus mit Kontrolllampe

Kochzonenanzeigen

Timer-Funktion

Timer-Anzeige

Timer

Kochstufenwahl

Zuschaltung Bräterzone

mit Kontrolllampe

8 electrolux gerätebeschreibung

Touch Control-Sensorfelder

Das Gerät wird mit Touch Control-Sensorfeldern bedient. Funktionen werden durch Berühren der Sensorfelder gesteuert und von Anzeigen und akustischen Signalen bestätigt. Berührt werden die Sensorfelder von oben, ohne weitere Sensorfelder zu verdecken.

Sensorfeld Funktion

Ein / Aus Gerät ein- und ausschalten Einstellungen erhöhen Kochstufe/Zeit erhöhen Einstellungen verringern Kochstufe/Zeit verringern Timer Timer Auswahl Verriegelung Bedienfeld ver-/ entriegeln Zweikreis Schaltung Äußeren Heizkreis ein- und ausschalten

Bräterzone Äußeren Heizkreis ein- und ausschalten

gerätebeschreibung electrolux 9

Anzeigen

Anzeige Beschreibung

¾ Kochzone ist ausgeschaltet u Warmhaltestufe Warmhaltestufe ist eingestellt ¿ - Ç Kochstufen Kochstufe ist eingestellt a Ankoch-Automatik Ankoch-Automatik ist aktiv e Fehler Fehlfunktion ist aufgetreten h Restwärme Kochzone ist noch warm l Kindersicherung Verriegelung/Kindersicherung ist

eingeschaltet

_ automatische Abschaltung Abschaltung ist aktiv

Restwärmeanzeige

Warnung! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten brauchen die Kochzonen einige Zeit zum Abkühlen. Restwärmeanzeige

h beachten.

Restwärme kann zum Schmelzen und Warmhalten von Speisen genutzt werden.

10 electrolux bedienung des gerätes

Bedienung des Gerätes

Gerät ein- und ausschalten

Bedienfeld Anzeige Kontrolllampe

Einschalten 2 Sekunden berühren ¾ / h leuchtet Ausschalten 1 Sekunde berühren h / keine erlischt

Nach dem Einschalten muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät automatisch aus.

Kochstufe einstellen

Bedienfeld Anzeige

Erhöhen berühren u bis Ç Verringern berühren Ç bis ¾ Ausschalten und gleichzeitig berühren ¾

Die Warmhaltestufe u liegt zwischen Warmhalten von Speisen.

¾ und ¿. Sie dient zum

bedienung des gerätes electrolux 11

Äußere Heizkreise ein- und ausschalten

Durch Ein- oder Ausschalten der äußeren Heizkreise können die Heizflächen der Größe des Kochgeschirrs angepasst werden.

Vor dem Einschalten eines äußeren Heizkreises muss jeweils der innere Heizkreis eingeschaltet sein.

Zweikreis-Kochzone

Äußeren Heizkreis einschalten

Äußeren Heizkreis ausschalten

Bräterzone

Äußeren Heizkreis einschalten

Äußeren Heizkreis ausschalten

Sensorfeld Kontrolllampe

1-2 Sekunden berühren leuchtet 1-2 Sekunden berühren erlischt

Sensorfeld Kontrolllampe

1-2 Sekunden berühren leuchtet 1-2 Sekunden berühren erlischt

12 electrolux bedienung des gerätes

Bedienfeld verriegeln/entriegeln

Das Bedienfeld kann mit Ausnahme des Sensorfeldes „Ein/Aus“ jederzeit verriegelt werden, um ein Verstellen der Einstellungen, z.B. durch Darüberwischen mit einem Lappen, zu verhindern.

Bedienfeld Anzeige

Einschalten berühren l (für 5 Sekunden) Ausschalten berühren vorher eingestellte Kochstufe

Beim Ausschalten des Geräts wird die Verriegelung automatisch ausgeschaltet.

bedienung des gerätes electrolux 13

Ankoch-Automatik verwenden

Alle Kochzonen sind mit einer AnkochAutomatik ausgestattet. Beim Einstellen einer Kochstufe mit , von hend, schaltet die Kochzone für eine bestimmte Zeit auf die volle Leistung und schaltet dann automatisch auf die eingestellte Kochstufe zurück.

Einschalten (nur von

¾ aus)

Ausschalten berühren Æ bis ¿ / u Æ bis u nicht verwenden berühren Ç bis u Ç bis u

Wird während des Ankochstoßes a eine höhere Kochstufe gewählt, z.B.

Á nach Ã, wird die Ankochzeit

von angepasst.

¾ ausge-

Bedienfeld mögliche

Kochstufen

berühren ¿ bis Æ a (nach

5 Sekunden)

Hat die Kochzone noch Restwärme (Anzeige

h), wird der Ankochstoß

nicht ausgeführt.

14 electrolux bedienung des gerätes

Die Dauer des automatischen Ankochstoßes ist abhängig von der eingestellten Kochstufe.

Kochstufe Dauer des Ankochstoßes

[min:sek]

0:30 1:00 1:40 4:50 6:30

10:10

2:00 3:30 4:30

---

bedienung des gerätes electrolux 15

Kindersicherung verwenden

Die Kindersicherung verhindert eine unerwünschte Benutzung des Gerätes.

Kindersicherung einschalten

Schritt Bedienfeld Anzeige/Signal

1. Gerät einschalten (keine Kochstufe einstellen)

2. 4 Sekunden berühren l

Die Kindersicherung ist eingeschaltet.

Kindersicherung ausschalten

Schritt Bedienfeld Anzeige/Signal

1. Gerät einschalten (keine Kochstufe einstellen)

2. 4 Sekunden berühren ¾ leuchtet

3. Gerät ausschalten.

Die Kindersicherung ist ausgeschaltet.

Die Kindersicherung kann nur ein- und ausgeschaltet werden, wenn keine Kochstufe eingestellt ist.

16 electrolux bedienung des gerätes

Kindersicherung überwinden

Die Kindersicherung kann damit für einen einmaligen Kochvorgang ausgeschaltet werden; sie bleibt danach weiter aktiv.

Schritt Bedienfeld Anzeige/Signal

1. Gerät einschalten l

2. 4 Sekunden berühren ¾ leuchtet

Bis zum nächsten Ausschalten des Gerätes kann es normal benutzt werden. Nach dem Ausschalten ist die Kindersicherung weiterhin aktiv.

Nach dem Überwinden der Kindersicherung muss innerhalb von ca. 10 Sekunden eine Kochstufe oder eine Funktion eingestellt werden, sonst schaltet sich das Gerät automatisch aus.

bedienung des gerätes electrolux 17

Timer verwenden

Funktion Voraussetzung Ergebnis nach Ablauf

Abschaltautomatik bei einer eingestellten

Kochstufe

Kurzzeitmesser bei nicht verwendeten

Kochzonen

Wird zusätzlich zu einem eingestellten Kurzzeitmesser an dieser Kochzone eine Kochstufe eingestellt, wird die Kochzone nach Ablauf der eingestellten Zeit ausgeschaltet.

Wird eine Kochzone ausgeschaltet wird die eingestellte Timer-Funktion mit ausgeschaltet.

der Zeit

akustisches Signal

00 blinkt

Kochzone schaltet aus

akustisches Signal

00 blinkt

18 electrolux bedienung des gerätes

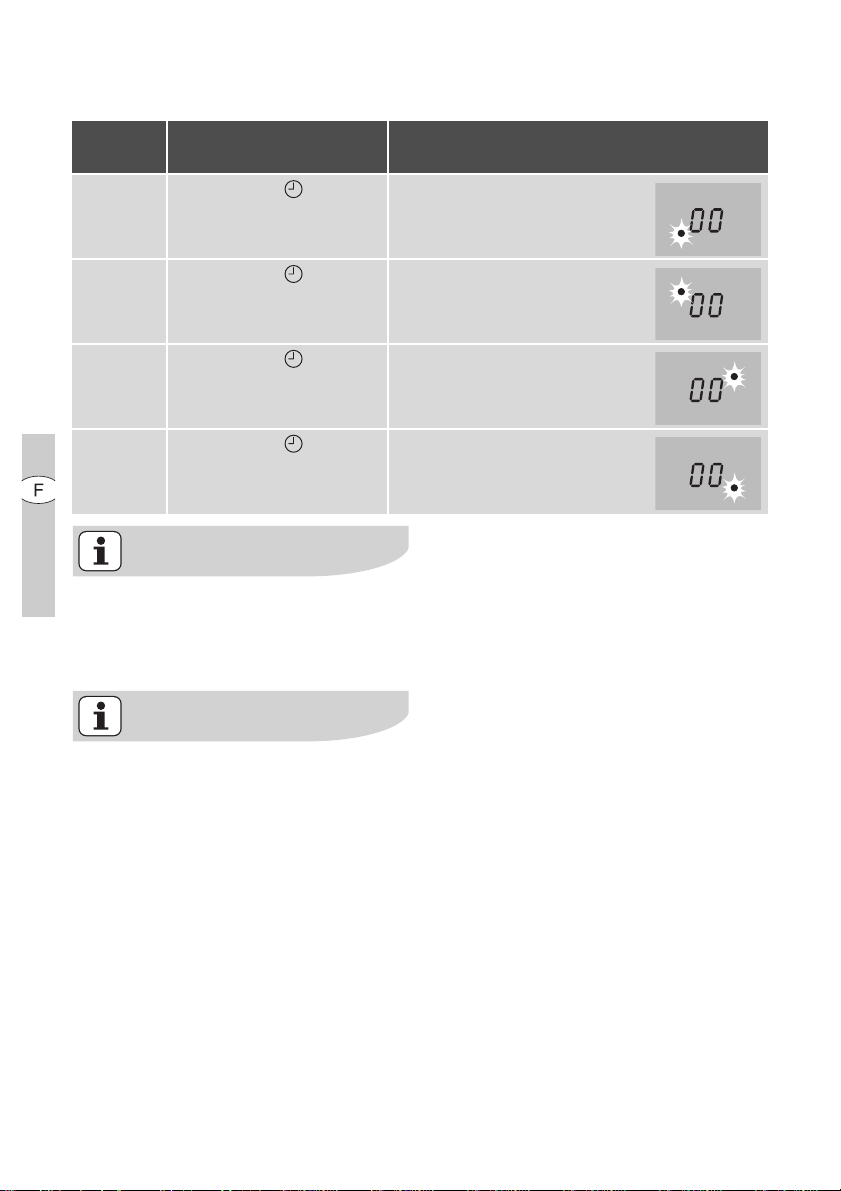

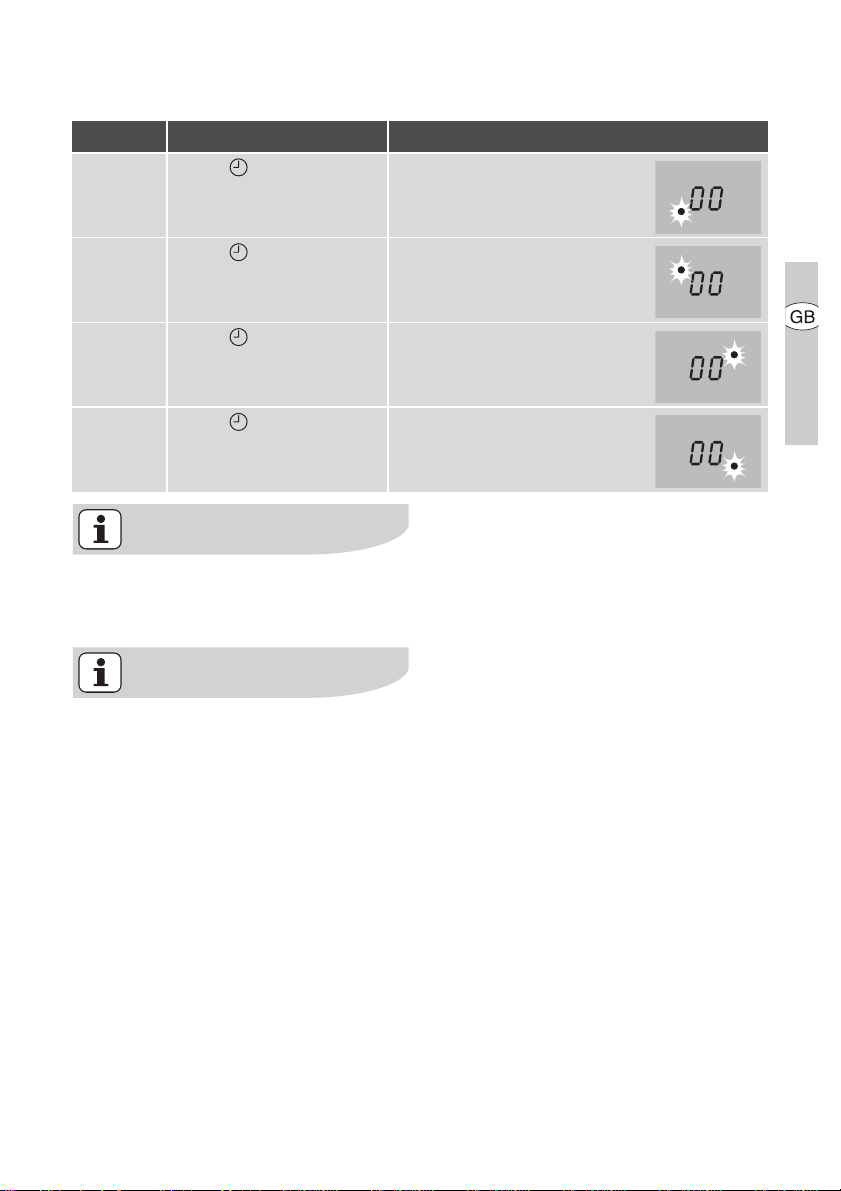

Kochzone auswählen

Schritt Bedienfeld Anzeige

1. 1xberühren Kontrolllampe der ersten

Kochzone blinkt

2. 1xberühren Kontrolllampe der zweiten

Kochzone blinkt

3. 1xberühren Kontrolllampe der dritten

Kochzone blinkt

4. 1xberühren Kontrolllampe der vierten

Kochzone blinkt

Blinkt die Kontrolllampe langsamer, kann die Kochstufe eingestellt oder verändert werden.

Sind weitere Timer-Funktionen eingestellt, wird nach einigen Sekunden die kürzeste verbleibende Zeit aller Timer-Funktionen angezeigt und die zugehörige Kontrolllampe blinkt.

bedienung des gerätes electrolux 19

Zeit einstellen

Schritt Bedienfeld Anzeige

1. Kochzone auswählen Kontrolllampe der ausgewählten Kochzone

blinkt

2. oder berühren 00 bis 99 Minuten

Nach einigen Sekunden blinkt die Kontrolllampe langsamer. Die Zeit ist eingestellt. Die Zeit läuft rückwärts ab.

Timer-Funktion ausschalten

Schritt Bedienfeld Anzeige

1. Kochzone auswählen Kontrolllampe der ausgewählten Kochzone

blinkt schneller Verbleibende Zeit wird angezeigt

2. berühren Die verbleibende Zeit zählt rückwärts bis 00.

Die Kontrolllampe erlischt. Die Timer-Funktion für die ausgewählte Kochzone ist ausgeschaltet.

Zeit verändern

Schritt Bedienfeld Anzeige

1. Kochzone auswählen Kontrolllampe der ausgewählten Kochzone

blinkt schneller Verbleibende Zeit wird angezeigt

2. oder berühren 01 bis 99 Minuten

Nach einigen Sekunden blinkt die Kontrolllampe langsamer. Die Zeit ist eingestellt. Die Zeit läuft rückwärts ab.

Verbleibende Zeit einer Kochzone anzeigen

Schritt Bedienfeld Anzeige

1. Kochzone auswählen Kontrolllampe der ausgewählten Kochzone

blinkt schneller Verbleibende Zeit wird angezeigt

Nach einigen Sekunden blinkt die Kontrolllampe langsamer.

Akustisches Signal ausschalten

Schritt Bedienfeld Akustisches Signal

1. berühren Akustische Quittierung.

Akustisches Signal verstummt.

20 electrolux bedienung des gerätes

Automatische Abschaltung

Kochfeld

• Wird nach dem Einschalten des Kochfeldes nicht innerhalb von ca. 10 Sekunden bei einer Kochzone eine Kochstufe eingestellt, schaltet das Kochfeld automatisch ab.

• Werden ein oder mehrere Sensorfelder länger als ca. 10 Sekunden durch Gegenstände (Topf, Lappen o.ä.) verdeckt, ertönt ein Signal und das Kochfeld schaltet automatisch ab.

• Werden alle Kochzonen ausgeschaltet, schaltet sich das Kochfeld nach ca. 10 Sekunden automatisch aus.

Kochzonen

• Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht verändert, schaltet sich die entsprechende Kochzone automatisch aus. angezeigt. Vor der erneuten Verwendung muss die Kochzone auf stellt werden.

_ wird

¾ ge-

Kochstufe Abschaltung nach

v, 1 - 2 6 Stunden 3 - 4 5 Stunden 5 4 Stunden 6 - 9 1,5 Stunden

tipps zum kochen und braten electrolux 21

Tipps zum Kochen und Braten

Acrylamidhinweis Nach neuesten wissenschaftlichen

Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

Kochgeschirr

• Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so dick und plan wie möglich sein.

• Geschirr aus Stahlemail oder mit Aluminium- oder Kupferböden kann Verfärbungen auf der Glaskeramikfläche hinterlassen, die nur schwer oder gar nicht mehr zu entfernen sind.

22 electrolux tipps zum kochen und braten

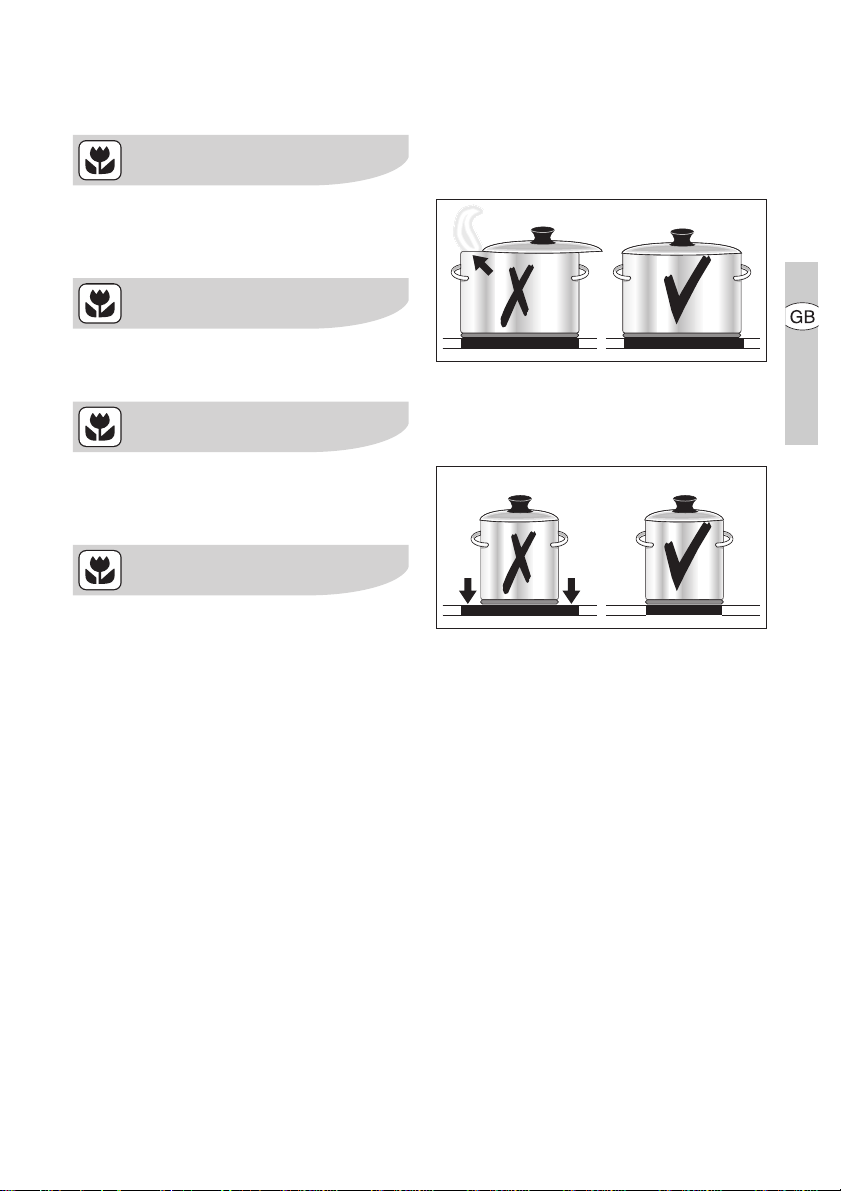

Energiesparen

Kochgeschirr grundsätzlich vor dem Einschalten der Kochzone aufsetzen.

Töpfe, wenn möglich, immer mit dem Deckel verschließen.

Kochzonen vor Ende der Garzeit ausschalten, um die Restwärme zu nutzen.

Topfboden und Kochzone sollten gleich groß sein.

tipps zum kochen und braten electrolux 23

Anwendungsbeispiele zum Kochen

Die Angaben in folgender Tabelle sind Richtgrößen.

Koch-

stufe

0 Nachwärme, Aus-Stellung

1-2

2-3

3-4

4-5

6-7

7-8

Gar-

vorgang

Warm-

halten

Schmel-

zen

Stocken

Quellen

Dämpfen

Dünsten

Kochen

Mildes Braten

Starkes

Braten

Ankochen

Anbraten Frittieren

Geeignet für Dauer Hinweise/Tipps

Warmhalten von gegarten

Speisen

Sauce hollandaise,

Schmelzen von Butter,

Schokolade, Gelatine

Schaumomelett, Eierstich 10-40 Min. Mit Deckel garen

Quellen von Reis und Milch-

gerichten

Erhitzen von Fertiggerichten

Dünsten von Gemüse, Fisch

Schmoren von Fleisch

Dämpfen von Kartoffeln 20-60 Min.

Kochen größerer Speise-

mengen, Eintopfgerichte und

Suppen

Schnitzel, Cordon bleu, Ko-

telett, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Eierkuchen, Krapfen frittieren

Kartoffelpuffer, Lenden-

stücke, Steaks, Flädle

Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von

Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites

nach Bedarf Abdecken

5-25 Min.

Zwischendurch

umrühren

Mindestens doppelte

Menge Flüssigkeit zum

25-50 Min.

Reis geben, Milch-

gerichte zwischendurch

umrühren

Bei Gemüse wenig Flüs-

20-45 Min.

sigkeit zugeben (einige

Esslöffel)

Wenig Flüssigkeit

verwenden, z. B.: Max.

l Wasser auf

750 g Kartoffeln

60-150 Min.

fortlaufend

backen

5-15 Min.

pro Pfanne

Bis zu 3 l Flüssigkeit

plus Zutaten

Zwischendurch wenden

24 electrolux reinigung und pflege

Reinigung und Pflege

Vorsicht! Verbrennungsgefahr durch Restwärme.

Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Gerät. Mit Wasser und Spülmittel reinigen.

Achtung! Rückstände von Reinigungsmitteln beschädigen das Gerät. Rückstände mit Wasser und Spülmittel entfernen.

Gerät nach jedem Gebrauch reinigen

1. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.

2. Gerät mit einem sauberen Tuch trockenreiben.

reinigung und pflege electrolux 25

Verschmutzungen entfernen

1. Den Reinigungsschaber schräg zur Glaskeramikfläche ansetzen.

2. Verschmutzungen mit gleitender Klinge entfernen.

3. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.

4. Gerät mit einem sauberen Tuch trockenreiben.

Art der Verschmutzung sofort

Zucker, zuckerhaltige Speisen ja --Kunststoffe, Aluminiumfolien ja --Kalk- und Wasserränder --- ja Fettspritzer --- ja metallisch schimmernde

Verfärbungen

*Reinigungsschaber, Glaskeramik- oder Edel-

stahlreiniger sind im Fachhandel erhältlich

--- ja

bei abgekühltem

Gerät

entfernen

mit

Reinigungsschaber*

Glaskeramik- oder

Edelstahlreiniger*

Hartnäckige Verschmutzungen mit einem Glaskeramik- oder Edelstahlreiniger entfernen.

Kratzer oder dunkle Flecken in der Glaskeramik, lassen sich nicht mehr entfernen, beeinträchtigen jedoch die Funktion des Gerätes nicht.

26 electrolux was tun, wenn …

Was tun, wenn …

Problem Mögliche Ursache Abhilfe

Die Kochzonen lassen sich nicht einschalten oder funktionieren nicht

Signalton ertönt bei ausgeschaltetem Gerät

Die Restwärme-Anzeige zeigt nichts an

Die Ankoch-Automatik schaltet sich nicht ein

Signalton ertönt und Gerät schaltet sich ein und nach 5 Sek. wieder aus; nach 5 Sek. ertönt ein weiterer Signalton

leuchtet Überhitzungschutz der Koch-

Seit dem Einschalten des Geräts sind mehr als 10 Sekunden vergangen

Die Kindersicherung ist eingeschaltet

Mehrere Sensorfelder wurden gleichzeitig berührt

Automatische Abschaltung hat ausgelöst

Die Verriegelung ist eingeschaltet

Das Bedienfeld ist durch Gegenstände ganz oder teilweise bedeckt

Die Kochzone ist nur kurz in Betrieb gewesen und daher noch nicht heiß

Die Kochzone hat noch Restwärme

Die höchste Kochstufe ist eingestellt

Die Kochstufe wurde mit dem Sensorfeld eingestellt

Das Ein/Aus Sensorfeld wurde verdeckt, z.B. durch einen Lappen

zone ist ausgelöst Automatische Abschaltung

hat ausgelöst

Gerät wieder einschalten.

Kindersicherung deaktivieren (siehe Kapitel „Kindersicherung“)

Nur ein Sensorfeld berühren

Eventuell auf dem Bedienfeld liegende Gegenstände (Topf, Lappen o.ä.) entfernen. Gerät wieder einschalten

Verriegelung ausschalten (siehe Kapitel „Bedienfeld verriegeln/entriegeln“)

Gegenstände entfernen

Sollte die Kochzone heiß sein, den Kundendienst rufen.

Kochzone abkühlen lassen

Die höchste Kochstufe hat die gleiche Leistung wie die Ankoch-Automatik

Kochzone ausschalten

Kochzone über das Sensorfeld einstellen

Keine Gegenstände auf dem Bedienfeld ablegen

Kochzone ausschalten. Kochzone wieder einschalten

was tun, wenn … electrolux 27

Problem Mögliche Ursache Abhilfe

und Zahl wird angezeigt Fehler in der Elektronik Gerät einige Minuten vom Netz

trennen (Sicherung der Hausinstallation herausnehmen) Wird nach dem Einschalten

wieder dendienst rufen

angezeigt, den Kun-

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst.

Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos erfolgen.

28 electrolux entsorgung

Entsorgung

Verpackungsmaterial Die Verpackungsmaterialien sind

umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Altgerät Das Symbol

oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

W auf dem Produkt

montageanweisung electrolux 29

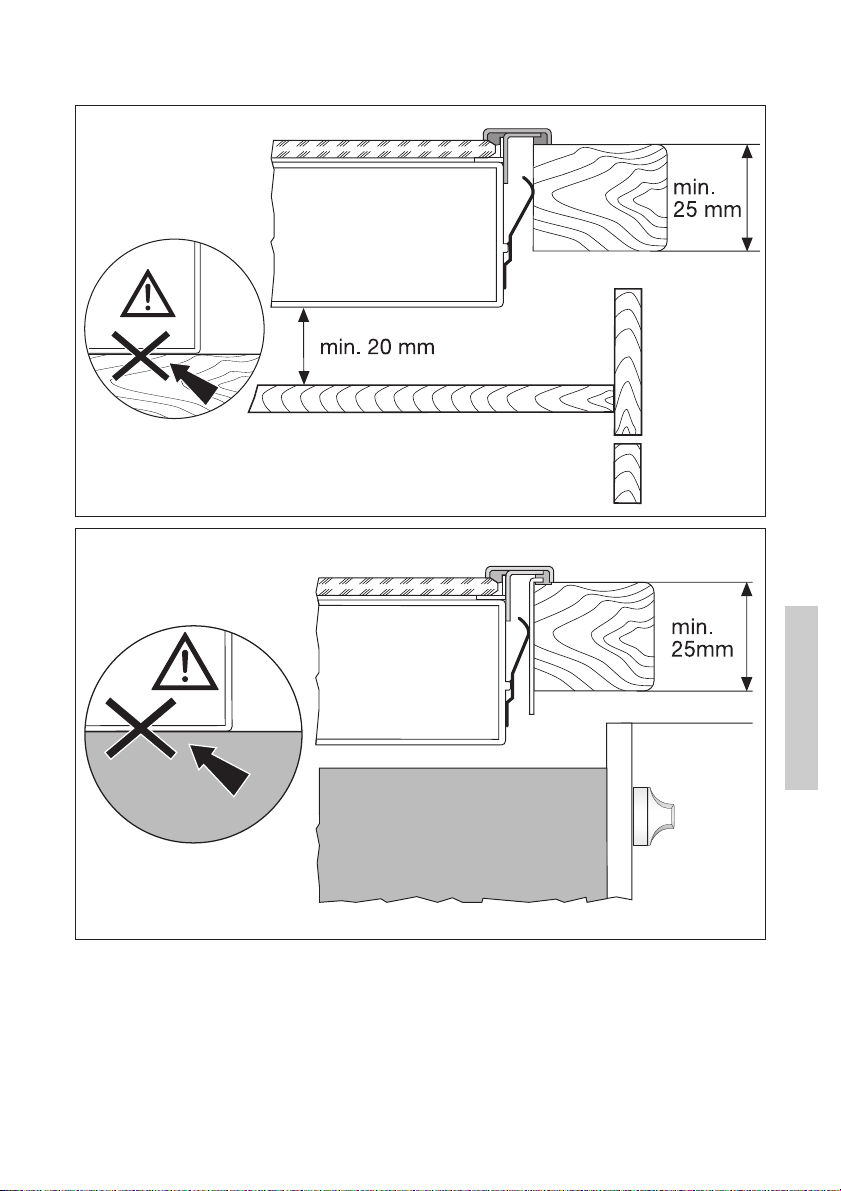

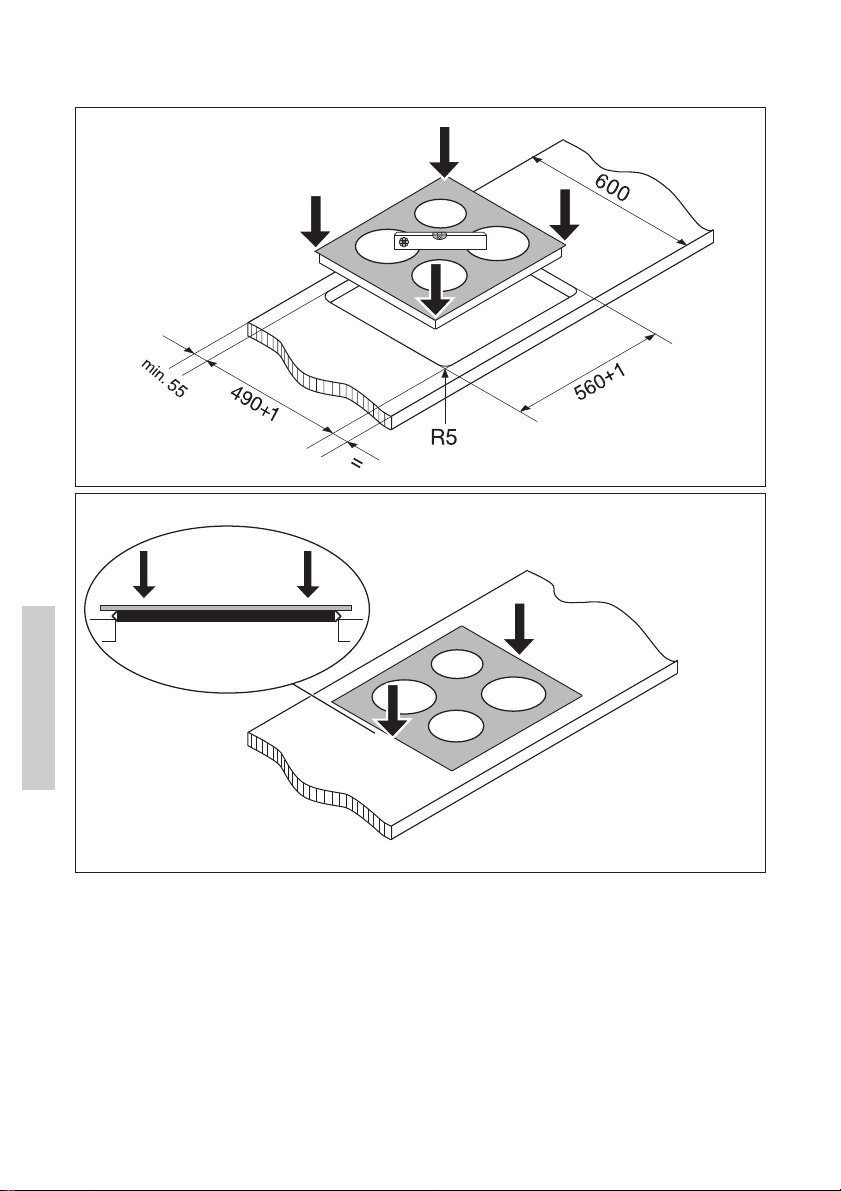

Montageanweisung

Sicherheitshinweise

ACHTUNG! Unbedingt lesen. Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestimmungen, sach- und ordnungsgemäßes Recycling etc.). Die Montage darf nur von einer Fachkraft ausgeführt werden. Die Mindestabstände zu anderen Geräten und Möbeln sind einzuhalten. Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Beispiel Schubladen dürfen nur mit Schutzboden direkt unter dem Gerät montiert sein. Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungsmaterial gegen Feuchtigkeit zu schützen. Die Dichtung schließt das Gerät spaltfrei mit der Arbeitsplatte ab. Zwischen Gerät und Arbeitsplatte keine Silikon-Dichtungsmasse aufbringen. Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter Fenstern. Aufklappende Türen und aufspringende Fenster können sonst heißes Kochgeschirr von der Kochstelle reißen.

zVerletzungsgefahr durch elektri-

schen Strom

• Die Netzanschlussklemme liegt an Spannung.

• Netzanschlussklemme spannungsfrei machen.

• Anschlussschema beachten.

• Sicherheitsregeln der Elektrotechnik

beachten.

• Berührungsschutz durch fachgerechten Einbau sicherstellen.

• Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.

zSchäden durch elektrischen

Strom

• Lockere und unsachgemäße Steckverbindungen können die Klemme überhitzen.

• Klemmverbindungen fachgerecht ausführen.

• Kabel zugentlasten.

• Bei 1 oder 2 phasigem Anschluss

muss jeweils die passende Netzanschlussleitung vom Typ H05BB-F Tmax 90°C (oder höherwertig) eingesetzt werden.

• Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie durch eine besondere Anschlussleitung (Typ H05BB-F Tmax 90°C; oder höherwertig) ersetzt werden. Diese ist beim Kundendienst erhältlich.

In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind. 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FI-Schalter und Schütze.

30 electrolux garantie/kundendienst

Garantie/Kundendienst

Deutschland

Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie

für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden Bedingun-

gen:

1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.

2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis angezeigt werden.

3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.

4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endab-

nehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kun-

dendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.

5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.

6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.

Electrolux Vertriebs GmbH Muggenhofer Straße 135 D-90429 Nürnberg

* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)

garantie/kundendienst electrolux 31

Europäische Garantie

Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:

• Die Gerätegarantie beginnt an dem Datum,

an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem Verkäufer des Gerätes ausgestellt wurde.

• Die Gerätegarantie gilt für denselben Zeit-

raum und in demselben Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.

• Die Gerätegarantie ist personengebunden, d.

h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer übertragen werden.

• Das Gerät wird in Übereinstimmung mit der

von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.

• Das Gerät wird in Übereinstimmung mit allen

relevanten Bestimmungen installiert, die in Ih-

rem neuen Aufenthaltsland gelten. Die Bestimmungen dieser europäischen Garantie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.

32 electrolux service

Service

Bei technischen Störungen prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung (Kapitel „Was tun, wenn...“) das Problem selbst beheben können.

Wenn Sie das Problem nicht beheben konnten, wenden Sie sich bitte an den Kundendienst oder einen unserer Service-Partner.

Um Ihnen schnell helfen zu können, benötigen wir folgende Angaben:

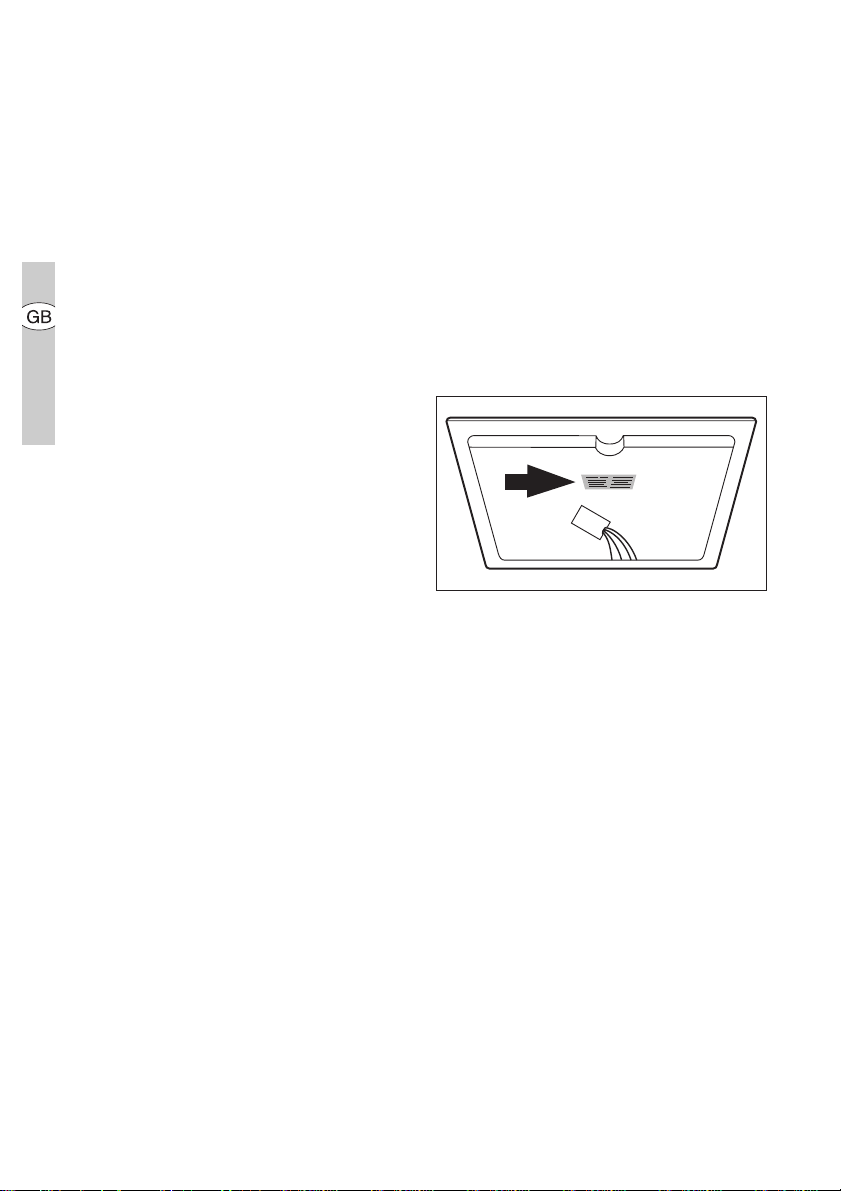

– Modellbezeichnung – Produkt-Nummer (PNC) – Serien-Nummer (S-No.)

(Nummern siehe Typschild)

– Art der Störung – eventuelle Fehlermeldung, die das

Gerät anzeigt

– dreistellige Buchstaben-Zahlenkom-

bination der Glaskeramik

Damit Sie die benötigten Kennziffern Ihres Gerätes zur Hand haben, empfehlen wir, sie hier einzutragen:

Modellbezeichnung: .....................................

PNC: .....................................

S-No: .....................................

Welcome to the world of Electrolux

Thank you for choosing a first class product from Electrolux, which hopefully will provide you with lots of pleasure in the future. The Electrolux ambition is to offer a wide variety of quality products that make your life more comfortable. You will find some examples on the cover in this manual. Please take a few minutes to study this manual so that you can take advantage of the benefits of your new machine. We promise that it will provide a superior User Experience delivering Ease-of-Mind. Good luck!

electrolux 33

34 electrolux

Contents

Safety instructions 35 Description of the Appliance 37 Operating the appliance 40 Tips on Cooking and Frying 50 Cleaning and Care 53 What to do if … 55 Disposal 57 Installation Instructions 58 Guarantee/Customer Service 59 Service 60 Assembly 91 Rating Plate 9

he following symbols are used in this user information:

Warning! This must be read! Important advice for the safety of persons and information on avoiding damage to the appliance

3 General information and advice

2 Information on environmental protection

z Dangerous voltage

safety instructions electrolux 35

Operating Instructions

Safety instructions

Please comply with these instructions. If you do not, any damage resulting is not covered by the warranty.

Correct use

• This appliance is not intended for

use by children or other persons whose physical, sensory or mental capabilities or lack of experience and knowledge prevents them from using the appliance safely without supervision or instruction by a responsible person to ensure that they can use the appliance safely.

• Do not leave the appliance unattend-

ed during operation.

• This appliance should be used only

for normal domestic cooking and frying of food.

• The appliance must not be used as a

work surface or as a storage surface.

• Additions or modifications to the ap-

pliance are not permitted.

• Do not place or store flammable liq-

uids, highly inflammable materials or fusible objects (e.g. plastic film, plastic, aluminium) on or near the appliance.

Children’s safety

• Small children must be kept away from the appliance.

• Only let bigger children work on the appliance under supervision.

• To avoid small children and pets unintentionally switching the appliance on, we recommend activation of the child safety device.

General safety

• The appliance may only be installed and connected by trained, registered service engineers.

• Built-in appliances may only be used after they have built in to suitable built-in units and work surfaces that meet standards.

• In the event of faults with the appliance or damage to the glass ceramic (cracks, scratches or splits), the appliance must be switched off and disconnected from the electrical supply, to prevent the possibility of an electric shock.

• Repairs to the appliance must only be carried out by trained registered service engineers.

Safety during use

• Overheated fats and oils can ignite very quickly. Warning! Fire hazard!

• There is the risk of burns from the appliance if used carelessly.

• Remove stickers and film from the glass ceramic.

• Cables from electrical appliances must not touch the hot surface of the appliance or hot cookware.

• Switch the cooking zones off after each use.

36 electrolux safety instructions

Safety when cleaning

• For cleaning, the appliance must be switched off and cooled down.

• For safety reasons, the cleaning of the appliance with steam jet or highpressure cleaning equipment is not permitted.

How to avoid damage to the appliance

• The glass ceramic can be damaged by objects falling onto it.

• The edge of the glass ceramic can be damaged by being knocked by the cookware.

• Cookware made of cast iron, cast aluminium or with damaged bottoms can scratch the glass ceramic if pushed across the surface.

• Objects that melt and things that boil over can burn onto the glass ceramic and should be removed straightaway.

• To avoid damaging cookware and glass ceramics, do not allow saucepans or frying pans to boil dry.

• Do not use the cooking zones with empty cookware or without cookware.

Description of the Appliance

Cooki

Cooking surface layout

description of the appliance electrolux 37

Single cooking zone

Double ring cooking zone

Control panel layout

Lock

with pilot light

Heat setting indicator

1200W

750/2200W

Multi-purpose zone

1500/2400W

Control panel Single cooking zone

ng zone indicators

Timer function

Timer display

1200W

Heat setting selection

Double ring cooking zone switch

with pilot light On/Off with power indicator

Timer

Multi-purpose zone

switch with pilot

light

38 electrolux description of the appliance

Touch Control sensor fields

The appliance is operated using Touch Control sensor fields. Functions are controlled by touching sensor fields and confirmed by displays and acoustic signals. Touch the sensor fields from above, without covering other sensor fields.

Sensor field Function

On / Off To switch the appliance on and off Increase settings Increasing heat setting/time Decrease settings Decreasing heat setting/time

Timer Timer selection

Lock Locking/unlocking the control panel Double ring switch Switches outside ring on and off

Multi-purpose zone switch To switch the outside ring on and off

description of the appliance electrolux 39

Displays

Display Description

¾ Cooking zone is switched off u Keep warm setting Keep warm setting is set ¿ - Ç Heat settings Heat setting is set a Automatic warm up function Automatic warm-up function is

activated

e Fault Malfunction has occurred h Residual heat Cooking zone is still hot l Child safety device Lock/child safety device is engaged _ Automatic switch off Switch off is active.

Residual heat indicator

Warning! Risk of burns from residual heat. After being switched off, the cooking zones need some time to cool down. Look at the residual heat indicator

h .

Residual heat can be used for melting and keeping food warm.

40 electrolux operating the appliance

Operating the appliance

Switching the appliance on and off

Control panel Display Pilot light

Switch on Touch for 2 seconds ¾ / h lights up Switch off Touch for 1 second h / none goes out

After switching on, within approx. 10 seconds a heat setting or a function must be set, otherwise the appliance automatically switches itself off.

Setting the heat setting

Control panel Indicator

To increase Touch u to Ç To decrease Touch Ç to ¾ To sw it ch off Touch and at the same time ¾

The keep warm setting u lies between food warm.

¾ and ¿. It is used to keep

Switching the outside ring on and off

By switching the outside rings on or off, the effective heating surface can be matched to the size of the cookware.

Before an outside ring can be switched on, the inside ring must be switched on.

operating the appliance electrolux 41

Double ring cooking

zone

To switch on outside ring Touch for 1-2 seconds is lit To switch off outside ring Touch for 1-2 seconds goes out

Roasting zone

To switch on outside ring Touch for 1-2 seconds is lit To switch off outside ring Touch for 1-2 seconds goes out

Sensor field Pilot light

Sensor panel Power indicator

Locking/unlocking the control panel

The control panel, with the exception of the “On/Off” sensor field, can be locked at any time in order to prevent the settings being changed e.g. by wiping over the panel with a cloth.

Control panel Display

Switch on Touch l (for 5 seconds) Switch off Touch previously set heat setting

When you switch the appliance off, the locking function is automatically switched off.

42 electrolux operating the appliance

Using the automatic warm-up function

All cooking zones are equpped with an automatic warm up function When setting a heat setting using , when starting from to full power for a certain amount of time and then automatically switches back to the heat setting set.

¾, the cooking zone switches

Switch on

(only when starting at

Control panel

Touch ¿ to Æ a (after 5 seconds)

possible heat settings

Display

¾)

Switch off Touch Æ to ¿ / u Æ to u Not used Touch Ç to u Ç to u

If during the automatic warm up a a higher heat setting is selected, e.g.

Á to Ã, the automatic warm

from up is adjusted.

If there is still residual heat on the cooking zone (display matic warm up is not performed.

h), the auto-

operating the appliance electrolux 43

The length of time that the automatic warm up function operates depends on the heat setting selected.

Heat setting Length of the automatic warm up [min:sec]

0:30 1:00 1:40 4:50 6:30

10:10

2:00 3:30 4:30

---

44 electrolux operating the appliance

Using the child safety device

The child safety device prevents unintentional use of the appliance.

Switching on the child safety device

Step Control panel Display/Signal

1. Switch on appliance. (Do not set a heat setting.)

2. Touch for 4 seconds l

The child safety device is switched on.

Switching off the child safety device

Step Control panel Display/Signal

1. Switch on appliance. (Do not set a heat setting.)

2. To uc h for 4 seconds ¾ lights up

3. Switch appliance off.

The child safety device is switched off.

The child safety device can only be switched on and off, if no heat setting is set.

operating the appliance electrolux 45

Overriding the child safety device

The child safety device can be switched off in this way for a single cooking session; it remains activated afterwards.

Step Control panel Display/Signal

1. Switch appliance on l

2. To uc h for 4 seconds ¾ lights up

Until the appliance is next switched off, it can used as normal. After switching off the appliance, the child safety device is active again.

After overriding the child safety device, a heat setting or a function must be set within approx. 10 seconds, otherwise the appliance automatically switches itself off.

46 electrolux operating the appliance

Using the timer

Function Condition Outcome after the

time has elapsed

Automatic cut-out a heat setting is set acoustic signal

00 flashes

Cooking zone switches

off

Countdown timer cooking zones not in use acoustic signal

00 flashes

If a heat setting is set on this cooking zone in addition to a countdown timer, the cooking zone is switched off after the time set has elapsed.

If a cooking zone is switched off, the timer function set is also switched off.

operating the appliance electrolux 47

Selecting a cooking zone

Step Control panel Display

1. Tou ch on ce Pilot light of the first cooking

zone flashes

2. Tou ch on ce Pilot light of the second

cooking zone flashes

3. Tou ch on ce Pilot light of the third cooking

zone flashes

4. Tou ch on ce Pilot light of the fourth cooking

zone flashes

If the pilot light is flashing more slowly, the heat setting can be set or modified.

If other timer functions are set, after a few seconds the shortest remaining time of all the timer functions is displayed and the corresponding pilot light flashes.

48 electrolux operating the appliance

Setting the time

Step Control panel Indicator

1. Select cooking zone Pilot light for the cooking zone selected

flashes

2. Tou ch o r 00 to 99 minutes

After a few seconds the pilot light flashes more slowly. The time is set. The time counts down.

Switching off the timer function

Step Control panel Indicator

1. Select cooking zone Pilot light of cooking zone selected flashes

faster Time remaining is displayed

2. To uc h The time remaining counts backwards to 00.

The pilot light goes out. The Timer function for the selected cooking zone is switched off.

Changing the time

Step Control panel Indicator

1. Select cooking zone Pilot light of the selected cooking zone

flashes faster Time remaining is displayed

2. Tou ch o r 01 to 99 minutes

After a few seconds, the pilot light flashes more slowly. The time is set. The time counts down.

Displaying the time remaining for a cooking zone

Step Control panel field Display

1. Select cooking zone Pilot light of the cooking zone selected

flashes faster The time remaining is displayed

After a few seconds the pilot light flashes more slowly.

Switching off the acoustic signal

Step Control panel field Acoustic signal

1. To uc h Acoustic signal to acknowledge.

Acoustic signal stops.

Automatic switch off

Cooking surface

• If after switching on the cooking surface, a heat setting is not set for a cooking zone within approx. 10 seconds, the cooking surface automatically switches itself off.

• If one or more sensor fields are covered by objects (a pan, cloths, etc.) for longer than approx. 10 seconds, a signal sounds and the cooking surface switches off automatically.

• If all cooking zones are switched off, the cooking surface automatically switches itself off after approx. 10 seconds.

Cooking zones

• If one of the cooking zones is not switched off after a certain time, or if the heat setting is not modified, the relevant cooking zone switches off automatically. _ is displayed. Before being used again, the cooking zone must be set to

¾.

operating the appliance electrolux 49

Heat setting Switches off after

v, 1 - 2 6 hours 3 - 4 5 hours 5 4 hours 6 - 9 1.5 hours

50 electrolux tips on cooking and frying

Tips on Cooking and Frying

Information on acrylamides According to the latest scientific

knowledge, intensive browning of food, especially in products containing starch, can constitute a health risk due to acrylamides. Therefore we recommend cooking at the lowest possible temperatures and not browning foods too much.

Cookware

• You can recognise good cookware from the bottoms of the pans. The bottom should be as thick and flat as possible.

• Cookware made of enamelled steel or with aluminium or copper bottoms can leave discolorations on the glass ceramic surface which are difficult or impossible to remove.

Energy saving

Always place cookware on the cooking zone before it is switched on.

If possible, always place lids on the pans.

Switch cooking zones off before the end of the cooking time, to take advantage of residual heat.

Bottom of pans and cooking zones should be the same size.

tips on cooking and frying electrolux 51

52 electrolux tips on cooking and frying

Examples of cooking applications

The information given in the following table is for guidance only.

Heat

Cooking-

setting

process

0 Residual heat, Off position

Keeping

1-2

2-3

3-4

4-5

6-7

7-8

food

warm

Melting

Solidi-

fying

Simmer-

ing on low

heat

Steaming

Braising

Boiling

Gentle Frying

Heavy

Frying

Boiling

Searing

Deep frying

suitable for

Keeping cooked foods warm as required Cover

Hollandaise sauce,

melting butter, chocolate,

gelatine

Fluffy omelettes, baked eggs 10-40 mins. Cook with lid on

Simmering rice and milk-

based dishes

Heating up ready-cooked

meals

Steaming vegetables, fish

braising meat

Steaming potatoes 20-60 mins.

Cooking larger quantities of

food, stews and soups

Frying escalopes, veal cor-

don bleu, cutlets, rissoles,

sausages, liver, roux, eggs,

pancakes, doughnuts

Hash browns, loin steaks,

steaks, Flädle (pancakes for

garnishing soup)

Boiling large quantities of water, cooking pasta, searing meat (goulash,

Cooking

time

5-25 mins. Stir occasionally

25-50 mins.

20-45 mins.

60-150 mins.

Steady frying

5-15 mins.

per pan

pot roast), deep frying chips

much liquid as rice, stir

With vegetables add only

a little liquid (a few table-

Use only a little liquid, e.

g.: max.

Up to 3 l liquid plus ingre-

Tips/Hints

Add at least twice as

milk dishes part way

through cooking

spoons)

750 g potatoes

Turn halfway through

l water for

dients

cooking

Cleaning and Care

Take care! Risk of burns from residual heat.

Warning! Sharp objects and abrasive cleaning materials will damage the appliance. Clean with water and washing up liquid.

Warning! Residues from cleaning agents will damage the appliance. Remove residues with water and washing up liquid.

Cleaning the appliance after each use

1. Wipe the appliance with a damp cloth and a little washing up liquid.

2. Rub the appliance dry using a clean cloth.

cleaning and care electrolux 53

54 electrolux cleaning and care

Removing deposits

1. Place a scraper on the glass ceramic surface at an angle.

2. Remove residues by sliding the blade over the surface.

3. Wipe the appliance with a damp cloth and a little washing up liquid.

4. Rub the appliance dry using a clean cloth.

Remove

im-

Type of dirt

medi-

ately

sugar, food containing sugar yes --plastics, tin foil yes --limescale and water rings --- yes fat splashes --- yes shiny metallic discolouration --- yes

*Scrapers and cleaners for glass ceramic and

stainless steel can be purchased in specialized shops

when the appliance

has cooled down

Remove stubborn residues with a cleaner for glass ceramic or stainless steel.

Scratches or dark stains on the glass ceramic that cannot be removed do not however affect the functioning of the appliance.

using

a scraper*

cleaner for glass ce-

ramic or stainless

steel*

What to do if …

Problem Possible cause Remedy

what to do if … electrolux 55

The cooking zones will not switch on or are not functioning

Acoustic signal sounds when appliance is switched off

The residual heat indicator is not displaying anything

The automatic warm up function is not switching itself on

Acoustic signal sounds and appliance switches itself on and then off again; after 5 seconds another acoustic signal sounds

is lit Overheating protection for the

More than 10 seconds have passed since the appliance was switched on

The child safety device is switched on

Several sensor fields were touched at the same time

Automatic switch off has been triggered

The lock is switched on l Switch off the lock (See the

The control panel is wholly or partly covered by objects.

The cooking zone was only on for a short time and is therefore not hot

There is still residual heat on the cooking zone

The highest heat setting is set

The heat setting was set using the sensor field

The On/Off sensor field has been covered up, e.g. by a cloth

cooking zone has been triggered

Automatic switch off has been triggered

Switch the appliance on again.

Deactivate the child safety device (See the section “Child safety device”)

Only touch one sensor field

Remove any objects (pan, cloths, etc.) that are lying on the control panel. Switch the appliance on again

section “Locking/unlocking the control panel”)

Remove objects.

If the cooking zone is supposed to be hot, call the Customer Service Department.

Let the cooking zone cool down

The highest heat setting has the same power as the automatic warm up function

Switching off the cooking zone

Set the cooking zone using the sensor field

Do not place any objects on the control panel

Switch off the cooking zone. Switch the cooking zone on again

56 electrolux what to do if …

Problem Possible cause Remedy

and number are displayed Electronics fault Disconnect the appliance from

the electrical supply for a few minutes (Take the fuse out of the house’s wiring system) If after switching on again, is displayed again, call the customer service department

If you are unable to remedy the problem by following the above suggestions, please contact your local Service Force Centre.

Warning! Repairs to the appliance are only to be carried out by qualified service engineers. Considerable danger to the user may result from improper repairs.

If the appliance has been operated incorrectly, the engineer's visit will be chargeable, even during the warranty period.

Disposal

Packaging material The packaging materials are envi-

ronmentally friendly and can be recycled. The plastic components are identified by markings, e.g. >PE<, >PS<, etc. Please dispose of the packaging materials in the appropriate container at the community waste disposal facilities.

Old appliance

disposal electrolux 57

The symbol its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

W on the product or on

58 electrolux installation instructions

Installation Instructions

Safety instructions

Warning! This must be read! The laws, ordinances, directives and standards in force in the country of use are to be followed (safety regulations, proper recycling in accordance with the regulations, etc.) Installation may only be carried out by a qualified electrician. The minimum distances to other appliances and units are to be observed. Anti-shock protection must be provided by the installation, for example drawers may only be installed with a protective floor directly underneath the appliance. The cut surfaces of the worktop are to be protected against moisture using a suitable sealant. The sealant seals the appliance to the work top with no gap. Do not use silicon sealant between the appliance and the work top. Avoid installing the appliance next to doors and under windows. Otherwise hot cookware may be knocked off the rings when doors and windows are opened.

z Risk of injury from electrical

current.

• The electrical mains terminal is live.

• Make electrical mains terminal free of

voltage.

• Follow connection schematic.

• Observe electrical safety rules.

• Ensure anti-shock protection by in-

stalling correctly.

• The appliance must be connected to the electrical supply by a qualified electrician.

z Risk of injury from electrical

current.

• Loose and inappropriate plug and socket connections can make the terminal overheat.

• Have the clamping connections correctly installed by a qualified electrician.

• Use strain relief clamp on cable.

• In the event of single-phase or two-

phase connection, the appropriate mains cable of type H05BB-F Tmax 90°C(or higher) must be used.

• If this appliance’s mains cable is damaged, it must be replaced by a special cable (type H05BB-F Tmax 90°C; or higher). The latter is available from the Customer Care Department.

A device must be provided in the electrical installation which allows the appliance to be disconnected from the mains at all poles with a contact opening width of at least 3 mm. Suitable isolation devices include line protecting cut-outs, fuses (screw type fuses are to be removed from the holder), earth leakage trips and contactors.

Guarantee/Customer Service

European Guarantee

This appliance is guaranteed by Electrolux in each of the countries listed at the back of this user manual, for the period specified in the appliance guarantee or otherwise by law. If you move from one of these countries to another of the countries listed below the appliance guarantee will move with you subject to the following qualifications:

• The appliance guarantee starts from the date

• The appliance guarantee is for the same pe-

• The appliance guarantee is personal to the

• The appliance is installed and used in ac-

• The appliance is installed in accordance with

The provisions of this European Guarantee do not affect any of the rights granted to you by law.

you first purchased the appliance which will be evidenced by production of a valid purchase document issued by the seller of the appliance.

riod and to the same extent for labour and parts as exists in your new country of residence for this particular model or range of appliances.

original purchaser of the appliance and cannot be transferred to another user.

cordance with instructions issued by Electrolux and is only used within the home, i.e. is not used for commercial purposes.

all relevant regulations in force within your new country of residence.

guarantee/customer service electrolux 59

60 electrolux service

Service

In the event of technical faults, please first check whether you can remedy the problem yourself with the help of the operating instructions (section “What to do if…”).

If you were not able to remedy the problem yourself, please contact the Customer Care Department or one of our service partners.

In order to be able to assist you quickly, we require the following information:

– Model description – Product number (PNC) – Serial number (S No.)

(for numbers see rating plate)

– Typ e of fa ul t – Any error messages displayed by the

appliance

– three digit letter-number combina-

tion for glass ceramic

So that you have the necessary reference numbers from your appliance at hand, we recommend that you write them in here:

Model description: .....................................

PNC: .....................................

S No: .....................................

Bienvenue dans le monde d’Electrolux

Nous vous remercions de la confiance que vous nous témoignez en choisissant un appareil Electrolux qui, nous l'espérons, vous accompagnera agréablement au fil du temps. Au travers d’une large gamme de produits de qualité, la volonté d’Electrolux est de vous rendre la vie plus agréable. Vous pouvez en voir quelques exemples sur la couverture de cette notice. Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au mieux de tous les avantages de votre nouvel appareil. Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité. A bientôt.

electrolux 61

62 electrolux

Sommaire

Avertissements importants 63 Description de l'appareil 65 Utilisation de l’appareil 68 Conseils de cuisson 80 Nettoyage et entretien 83 Que faire si … 85 Protection de l’environnement 87 Instructions d'installation 88 Garantie/Si vous devez nous contacter 89 Service après-vente 90 Montage 91 Plaque signalétique 9

Les symboles suivants sont utilisés dans ce guide d'utilisateur :

Attention ! A lire impérativement ! Remarques importantes relatives à la sécurité des personnes et informations destinées à prévenir les dommages causés à l'appareil

3 Remarques générales et recommandations

2 Remarques relatives à la protection de l'environnement

z Risque dû à l'alimentation électrique

avertissements importants electrolux 63

Notice d'utilisation

Avertissements importants

Pour ne pas perdre le bénéfice de la garantie en cas de panne, veuillez observer ces recommandations.

Utilisation réglementaire

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Ne jamais laisser l’appareil sans surveillance pendant le fonctionnement.

• Cet appareil est uniquement destiné à l’usage domestique habituel et pour faire cuire et rôtir des aliments.

• L’appareil ne peut en aucun cas servir de plan de travail ou de support.

• Ne pas procéder à des transformations ou à modifications de l’appareil.

• Ne pas placer de liquides susceptibles de brûler, de matériaux facilement inflammables ou d’objets susceptibles de fondre (par ex. du papier aluminium, des matières synthétiques ou de l’aluminium) sur ou à promité de l’appareil.

Sécurité enfants

• Eviter systématiquement que les enfants en bas âge s’approchent de l’appareil.

• Les enfants plus âgés ne doivent être autorisés à utiliser l’appareil qu’accompagnés et sous surveillance.

• Afin d’éviter une mise en marche involontaire par des enfants en bas âge ou des animaux domestiques, nous vous conseillons d’activer le verrouillage parental.

Consignes générales de sécurité

• Le montage et le branchement de l’appareil sont du ressort exclusif de spécialistes agréés.

• Les appareils encastrables ne peuvent être mis en fonctionnement qu’après avoir été montés dans des armoires et des plans de travail homologués et adaptés.

• En cas de panne de l’appareil ou de dommages à la vitrocéramique (cassures, fêlures ou déchirures), mettre l’appareil hors et débranchez-le pour éviter un éventuel choc électrique.

• Le montage et le branchement de l’appareil sont du ressort exclusif de spécialistes agréés.

Précautions d’utilisation.

• La graisse et l’huile trop chaudes sont facilement inflammables. Attention! Danger d’incendie!

• Attention aux risques de brûlures lors de l’utilisation de l’appareil.

• Retirer les étiquettes et les films protecteurs de la vitrocéramique.

• S’assurer que les câbles d’appareils électriques n’entrent pas en contact avec les surfaces brûlantes de l’appareil ou les récipients brûlants.

• Mettre les foyers hors fonctionnement après chaque utilisation.

64 electrolux avertissements importants

Précautions de nettoyage

• Mettre l’appareil hors fonctionnement et le laisser refroidir avant de le nettoyer.

• Pour des raisons de sécurité, il est interdit de nettoyer l’appareil avec un jet à vapeur ou un appareil à haute pression.

Comment éviter d’endommager l’appareil

• Des objets peuvent endommager la vitrocéramque en tombant.

• Les plats de cuisson peuvent endommager la vitrocéramique en heurtant le bord.

• Les plats de cuisson en fonte ou pourvus d’un fonds abîmé peuvent érafler la vitrocéramique lorsqu’on les déplace.

• Les objets susceptibles de fondre ou les produits ayant débordé peuvent se consumer sur la vitrocéramique et doivent par conséquent être immédiatement enlevés.

• Eviter de faire chauffer à vide les casseroles et les poêles. Cela peut endommager l'ustensile de cuisson ou la vitrocéramique.

• Ne pas placer de plats de cuisson vides sur les zones de cuisson et ne pas mettre ces dernières en fonctionnement sans récipient.

Description de l'appareil

Equipement du plan de cuisson

Zone de cuisson

1200W

description de l'appareil electrolux 65

Zone de rôtissage

1500/2400W

Zone de cuisson double circuit

750/2200W

Bandeau de commande

Verrouillage

avec voyant de contrôle

Voyant du niveau de cuisson

Mise en marche du foyer à double

circuit avec voyant de contrôle

Marche/Arrêt avec voyant de contrôle

Bandeau de commande Zone de cuisson

Indicateurs zones de cuisson

Fonction Minuteur

Affichage Minuteur

Minuteur

1200W

Sélection du niveau

de cuisson

Mise en fonctionnement

de la zone de rôtissage

avec voyant de contrôle

66 electrolux description de l'appareil

Touche sensitive “Touch Control”

Les touches sensitives Touch Control permettent de commander l’appareil. Une pression sur les touches sensitives permet d’activer les fonctions et le fonctionnement de ces dernières est confirmé par des voyants ou par des signaux sonores. Appuyez sur les touches sensitives par un mouvement de haut en bas, en évitant de recouvrir les autres touches.

Touche sensitive Fonction

Marche / Arrêt Mettre l’appareil sous/hors tension Augmenter les réglages Augmenter la durée /le niveau de

cuisson

Réduire les réglages Réduire la durée /le niveau de cuisson

Minuteur Sélection du Minuteur

Verrouillage Verrouillage/déverrouillage du bandeau

de commande

Activation de la zone de

cuisson double circuit

Zone de rôtissage Activation et désactivation de la

Activer et désactiver le circuit extérieur

zone de cuisson extérieure

description de l'appareil electrolux 67

Voyants

Voyant Description

¾ La zone de cuisson est désactivée u Position de maintien au

chaud

La position de maintien au chaud est sélectionnée

¿ - Ç Niveaux de cuisson Le niveau de cuisson est sélectionné a Commande de démarrage

automatique de la cuisson

La commande de démarrage automatique de la cuisson est activée

e Erreur Apparition d’une anomalie de

fonctionnement

h Chaleur résiduelle La zone de cuisson est encore chaude l Sécurité enfants Verrouillage/la sécurité enfants est

activée

_ arrêt automatique Arrêt activé

Indicateur de chaleur résiduelle

Avertissement ! Danger de brûlures dû à la chaleur résiduelle ! Les zones de cuisson mettent un peu de temps à se refroidir après avoir été désactivées. Surveillez le voyant indiquant la chaleur résiduelle

h .

La chaleur résiduelle peut être utilisée pour faire fondre un ingrédient et pour conserver les plats au chaud.

68 electrolux utilisation de l’appareil

Utilisation de l’appareil

Mettre l’appareil sous/hors tension

Bandeau de commande

Activer Appuyez sur pendant

2 secondes

Désactiver Appuyez sur pendant

1 seconde

Après la mise sous tension, il est nécessaire d’activer un niveau de cuisson ou une fonction dans les 10 secondes environ qui suivent dans le cas contraire l’appareil se déconnecte automatiquement.

Affichage Voyant de contrôle

¾ / h s’allume

h / aucun s’éteint

Sélectionner le niveau de cuisson

Bandeau de commande Affichage

Augmenter Appuyez sur . u jusqu’à Ç Réduire Appuyez sur . Ç jusqu’à ¾ Désactiver Appuyez simultanément sur et . ¾

Le niveau de maintien à températu-

u se situe entre ¾ et ¿. Cette

re fonction permet de maintenir des aliments à température.

Activer et désactiver les zones de cuisson extérieures

La possibilité de pouvoir activer ou désactiver les zones de cuisson extérieures permet d’adapter la superficie de cuisson à la dimension du récipient de cuisson.

Avant d’activer la zone de cuisson extérieure, activez d’abord la zone de cuisson correspondante.

Zone de cuisson

Touche sensitive Voyant de contrôle

utilisation de l’appareil electrolux 69

Activation de la zone de

cuisson extérieure

Désactivation de la zone de

cuisson extérieure

Zone de cuisson

Activation de la zone de

cuisson extérieure

Désactivation de la zone de

cuisson extérieure

Si vous effleurez pendant

1-2 secondes

Si vous effleurez pendant

1-2 secondes

elle s’allume

elle s’éteint

Touche sensitive Voyant de contrôle

Si vous effleurez

pendant 1-2 secondes

Si vous effleurez

pendant 1-2 secondes

elle s’allume

elle s’éteint

70 electrolux utilisation de l’appareil

Verrouiller/déverrouiller le bandeau de commande

Il est possible à tout moment de verrouiller le bandeau de commande à l’exception de la touche sensitive „Marche/ Arrêt“, ce qui permet d’éviter de modifier une sélection, par ex. en le nettoyant avec un chiffon.

Bandeau de commande Affichage

Activation Appuyez sur l (pendant 5 secondes) Désactivation Appuyez sur le niveau de cuisson précédent

La désactivation de l’appareil déclenche automatiquement le verrouillage.

Utilisation de la commande de démarrage automatique de la cuisson

Toutes les zones de cuisson sont dotées d’une commande automatique de démarrage de la cuisson. Lors de la sélection d’un niveau de cuisson avec à partir de met en marche à pleine puissance pendant un certain temps puis s’enclenche automatiquement sur le niveau de cuisson sélectionné.

¾ , la zone de cuisson se

utilisation de l’appareil electrolux 71

Bandeau de commande

Activer (seulement à partir de

Désactiver Appuyez

Ne pas utiliser Appuyez

Si, au cours du démarrage automatique de la cuisson à pleine puissan-

a un niveau de cuisson

ce, supérieur est sélectionné, par ex. lors du passage de de démarrage automatique de la cuisson s’adapte en conséquence.

Si l’indicateur de chaleur résiduelle est visible (voyant automatique de la cuisson ne s’enclenche pas.

¾ )

Á à Ã, la durée

h), le démarrage

Appuyez sur .

sur .

niveaux de cuisson utilisables

Affichage

¿ jusqu’à Æ a (au bout de

5secondes)

Æ jusqu’à ¿ / uÆ jusqu’à u

Ç jusqu’à u Ç jusqu’à u

72 electrolux utilisation de l’appareil

La durée du démarrage automatique de la cuisson dépend du niveau cuisson sélectionné.

Niveau de cuisson Durée du démarrage automatique de la cuisson

[min : sec]

0:30 1:00 1:40 4:50 6:30

10:10

2:00 3:30 4:30

---

utilisation de l’appareil electrolux 73

Utilisation de la sécurité enfants

La sécurité enfants évite toute activation non souhaitée de l’appareil.

Activer la sécurité enfants

Étape Bandeau de commande Affichage/signal

1. Mettre l’appareil en fonctionne- ment (ne pas sélectionner de niveau de cuisson)

2. Appuyer sur pendant 4 secondes. l

La sécurité enfants est activée.

Désactiver la sécurité enfants

Étape Bandeau de commande Affichage/signal

1. Mettre l’appareil en fonctionne- ment (ne pas sélectionner de niveau de cuisson)

2. Appuyer sur pendant 4 secondes. ¾ s’allume

3. Mettre à l'arrêt l'appareil.

La sécurité enfants est désactivée.

La sécurité enfants ne peut être activée et désactivée, que lorsqu’aucun niveau de cuisson n’est sélectionné.

74 electrolux utilisation de l’appareil

Brider le dispositif de sécurité enfant

Ce dispositif permet de désactiver la sécurité enfants le temps d'une cuisson seulement, elle reste active ensuite.

Étape Bandeau de commande Affichage/signal

1. Mettre l’appareil en fonctionnement l

2. Appuyer sur pendant 4 secondes. ¾ s’allume.

L'appareil peut être utilisé normalement, jusqu'à la prochaine mise hors tension de l'appareil. Une fois l’appareil arrêté, la sécurité enfants reste active.

Après le bridage de la sécurité enfants, un niveau de cuisson ou une fonction doit être réglé dans un délai approximatif de 10 secondes. Dans le cas contraire, l’appareil s’éteindra automatiquement.

Utilisation du minuteur

utilisation de l’appareil electrolux 75

Fonction Condition de mise en

Désactivation

automatique

d’une zone de cuisson

sélectionnée

Minuteur pour zones de cuisson non

utilisées

If a heat setting is set on this cooking zone in addition to a countdown timer, the cooking zone is switched off after the time set has elapsed.

La désactivation d’une zone de cuisson entraîne la désactivation de la fonction Minuteur.

oeuvre

Résultat après

écoulement du délai

le signal sonore

00 clignote

La zone de cuisson se

désactive

le signal sonore

00 clignote

76 electrolux utilisation de l’appareil

Sélection d’une zone de cuisson

Etape Bandeau de

commande

1. Appuyez sur

1fois

Affichage

Le voyant de contrôle de la première zone de cuisson clignote

2. Appuyez sur

1fois

3. Appuyez sur

1fois

4. Appuyez sur

1fois

Lorsque le clignotement du voyant de contrôle ralentit, vous pouvez sélectionner ou modifier un niveau de cuisson.

Lorsque la fonction Minuteur est sélectionnée sur plusieurs zones de cuisson, le temps restant le plus court de l’ensemble de ces fonctions s'affiche au de quelques secondes et le voyant de contrôle correspondant clignote.

Le voyant de contrôle de la seconde zone de cuisson clignote

Le voyant de contrôle de la troisième zone de cuisson clignote

Le voyant de contrôle de la quatrième zone de cuisson clignote

utilisation de l’appareil electrolux 77

Régler l’heure

Etape Bandeau de

Voyant

commande

1. Sélectionner une zone de cuisson

Le voyant de contrôle de la zone de cuisson sélectionnée clignote

2. ou effleurer 00 à 99 minutes

Au bout de quelques secondes, le voyant de contrôle clignote plus lentement. Le temps est à présent réglé. Le temps est désormais décompté.

Désactiver la fonction minuteur

Etape Bandeau de

Voyant

commande

1. Sélectionner une zone de cuisson

Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidement Le temps restant s’affiche

2. Effleurer Le temps restant sera décompté jusqu’à 00.

Le voyant de contrôle s’éteint. La fonction minuteur s’éteint pour la zone de cuisson sélectionnée.

Modifier la durée

Etape Bandeau de

Voyant

commande

1. Sélectionner une zone de cuisson

Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidement. Le temps restant s’affiche

2. ou effleurer 01 à 99 minutes

Au bout de quelques secondes, le voyant de contrôle clignote plus lentement. Le temps est à présent réglé. Le temps est désormais décompté.

78 electrolux utilisation de l’appareil

Affichage du temps restant d’une zone de cuisson

Etape Bandeau de

Affichage

commande

1. sélection d’une zone de cuisson

Le voyant de contrôle de la zone de cuisson sélectionnée clignote plus rapidement Le temps restant s’affiche

Après quelques secondes, le clignotement du voyant de contrôle ralentit

Désactivation du signal sonore

Etape Bandeau de

Signal sonore

commande

1. Appuyez sur Confirmation signal sonore

Neutralisation du signal sonore

utilisation de l’appareil electrolux 79

Arrêt automatique

Table de cuisson

• Si, après activation de la table de cuisson, une zone de cuisson ou un niveau de cuisson n’est pas sélectionné dans les 10 secondes environ qui suivent, la table de cuisson se désactive automatiquement.

• Si un ou plusieurs champs de sonde sont couverts pendant plus de 10 secondes par des objets (casserole, manique etc), un signal retentit et la plaque de cuisson s’éteint automatiquement.

• Lorsque toutes les zones de cuisson sont désactivées, la table de cuisson se désactive automatiquement au bout de 10 secondes environ.

Zones de cuisson

• Si, après quelques instants, l’une des zones de cuisson n’est pas désactivée ou si le niveau de cuisson n’est pas modifié, la zone de cuisson en question se désactive automatiquement. _ s’affiche. Avant de réutiliser la zone de cuisson, il faut la remettre sur

Niveau de cuisson Désactivation après

v, 1 - 2 6 heures 3 - 4 5 heures 5 4 heures 6 - 9 1 heure 30

¾ .

80 electrolux conseils de cuisson

Conseils de cuisson

Plats de cuisson

• Le type de fond des plats de cuisson détermine ou non leur bonne qualité. Le fond doit être aussi plat et épais que possible.

• Les plats de cuisson avec fond en émail, en aluminium ou en cuivre peuvent laisser des traces sur les plaques en vitrocéramique difficilement nettoyables ou même impossibles à enlever.

Economie d’énergie

Il est impératif de placer les plats de cuisson avant d’activer la zone de cuisson.

Si possible, recouvrez toujours les récipients avec leur couvercle.

Eteignez la zone de cuisson avant la fin de la cuisson afin de bénéficier de la chaleur résiduelle.

Veillez à ce que le fond du plat de cuisson corresponde à la dimension de la zone de cuisson.

conseils de cuisson electrolux 81

Exemples d’utilisation pour la cuisson

Les valeurs indiquées dans le tableau suivant sont indicatives.

Niveau

cuisson

1-2

2-3

3-4

4-5

6-7

Type de cuisson

0 Chaleur restante, en position

Conser-

ver au

chaud

Faire fon-

dre

Conser-

ver

Faire

gonfler

Cuire à

l’étuvée

Cuire à la

vapeur

Cuire à

l’eau

Faire cuire à feu doux

Conserver des plats cuits au

Cuire de la viande à l’étouffée

Faire cuire des quantités as-

sez importantes d’aliments,

des escalopes, des cordons

bleus, des steaks de viande

foie, des roux, des œufs, des

gâteaux aux œufs, faire frire

adapté à Durée Remarques/conseils

chaud

de la sauce hollandaise,

faire fondre du beurre, du

chocolat, de la gélatine

une omelette norvégienne,

royale

Faire gonfler du riz ou des

plats à base de riz

Faire réchauffer des plats

cuisinés

Cuire des légumes ou du

poisson à la vapeur

Faire cuire des pommes de

terre à l’étuvée

ragoûts et soupes

hâchée, des saucisses, du

des beignets.

si nécessai-

5-25 min

10-40 min

25-50 min

20-45 min

20-60 min

60-150 min

cuisson

continue

les recouvrir

Remuez de temps en

temps

Couvrez-la avec un cou-

Versez au moins le double

de quantité d’eau que de

riz, remuez le riz au lait de

Pour les légumes, utilisez

juste un peu d’eau (quel-

ques cuillères à soupe)

d’eau, par ex. max.

Jusqu’à 3 l d’eau plus les

Retournez de temps en

vercle

temps en temps.

Utilisez juste un peu

d’eau pour 750 g de

pommes de terre

ingrédients

temps

82 electrolux conseils de cuisson

Niveau

cuisson

7-8

Type de cuisson

Faire cuire

à tempé-

rature

élevée

Porter à

ébullition

Faire re-

venir

Faire frire

adapté à Durée Remarques/conseils

des beignets de pommes de

terre, des rognons, des

steaks, des galettes

Porter des quantités importantes d’eau à ébullition, faire revenir de la

viande (goulasch, bœuf brais), faire frire des pommes frites

5-15 min

poêle pro

Retournez de temps en

temps

Nettoyage et entretien

Attention ! Risque de brûlure dû à la chaleur résiduelle.

Attention ! Les produits de nettoyage agressifs ou abrasifs endommagent l’appareil. Nettoyez l’appareil avec de l’eau et de la lessive.

Attention ! Les restes de produits de nettoyage endommagent l’appareil. Nettoyez les restes avec de l’eau et un produit de nettoyage.

Nettoyez l’appareil après chaque utilisation

1. Nettoyez l’appareil à l’aide d’un chiffon humide et un peu de produit de nettoyage.

2. Séchez l’appareil avec un chiffon propre.

nettoyage et entretien electrolux 83

84 electrolux nettoyage et entretien

Enlever les salissures

1. Placez le grattoir de nettoyage obliquement par rapport à la surface de la vitrocéramique.

2. Enlevez les salissures en faisant glisser la lame.

3. Nettoyez l’appareil à l’aide d’un chiffon humide et un peu de produit de nettoyage.

4. Séchez l’appareil avec un chiffon propre.

im-

Type de salissure

mé-

diate

ment

enlevez

lorsque l’appareil a

refroidi

avec

Sucre, mets contenant du sucre oui --Matériaux en plastique, feuilles en

aluminium Bords calcaires et d’eau --- oui Burette à graisse --- oui Colorations métalliques luisantes --- oui

*grattoir de nettoyage, produit de nettoyage de vi-

trocéramique ou d’acier inoxydable sont disponibles dans les magasins spécialisés.

oui ---

Nettoyez les salissures tenaces à l’aide d’un produit de nettoyage pour vitrocéramique ou acier inoxydable.

Même s’il n’est plus possible de faire disparaître les égratignures ou les taches sombres sur la vitrocéramique, cela n’a aucune influence sur le fonctionnement de l’appareil.

Grattoir de nettoyage*

Produit de nettoyage de vitrocéramique ou

d’acier inoxydable*

Que faire si …

Symptôme Cause possible Solution

que faire si … electrolux 85

Il est impossible d’activer les zones de cuisson ou ces dernières ne fonctionnent pas

L’appareil est hors tension et un signal sonore retentit.

L’indicateur de chaleur résiduelle ne s'affiche pas

La commande de démarrage automatique de la cuisson ne s’enclenche pas

Plus de 10 minutes se sont écoulées depuis que l’appareil est sous tension

La sécurité enfants est enclenchée

Plusieurs touches sensitives ont été activées simultanément

Le système d’arrêt automatique s’est enclenché

Le verrouillage est enclenché

Des objets recouvrent partiellement ou complètement le champ de commande.

La zone de cuisson fonctionne seulement depuis peu et n’est par conséquent pas encore chaude

La zone de cuisson est encore

chaude Le niveau de cuisson mami-

mum est activé

Le niveau de cuisson a été activé à l’aide de la touche sensitive

Remettez l’appareil sous tension.

Désactivez la sécurité enfants (voir chapitre „Sécurité enfants“)

Activez une seule touche sensitive à la fois

Retirez éventuellement des objets se trouvant sur le champ de commande. casseroles, maniques etc.). Remettez l’appareil sous tension.

Déclenchez le verrouillage (voir chapitre „Verrouiller/déverrouiller le bandeau de commande“)

Éloignez les objets du champ de commande.

Si la zone de cuisson est chaude, contactez le service aprèsvente.

Laissez refroidir la zone de cuisson

Le niveau de cuisson maximum présente une puissance équivalente à celle de la commande de démarrage automatique de la cuisson.

Désactivez la zone de cuisson

Activez la zone de cuisson à l’aide de la touche sensitive

86 electrolux que faire si …

Symptôme Cause possible Solution

Un signal sonore retentit, l’appareil se met sous tension puis de nouveau hors tension au bout de 5 secondes ; au bout de 5 autres secondes, un nouveau signal sonore retentit

s’allume La protection contre le risque

Affichage de e et d’un chiffre Erreur du système électroni-

La touche sensitive Marche/ Arrêt est recouverte, par exemple par un chiffon

de surchauffe s’est enclenchée

Le système d’arrêt automatique s’est enclenché

que

Si les indications ci-dessus ne vous permettent pas de remédier au problème, veuillez vous adresser au service après-vente de votre magasin vendeur.

Ne déposez aucun objet sur le bandeau de commande

Désactivez la zone de cuisson Réactivez la zone de cuisson

Débranchez l ’appareil pendan t quelques minutes (enlevez le fusible de l’installation domestique).

s’affiche de nouveau

Si après avoir rebranché l’appareil, contactez le service aprèsvente

Avertissement ! L'installation, le branchement et les réparations doivent être effectuées uniquement par des professionnels qualifiés. Des réparations non effectuées dans les règles peuvent s’avérer très dangereuses pour l’utilisateur.

En cas d’erreur de manipulation de la part de l’utilisateur, le déplacement du technicien du service après-vente ou du vendeur peut être facturé même en cours de garantie.

Protection de l’environnement

Elimination du matériel d’emballage Les matériaux d’emballage sont

écologiques et recyclables. Les matières plastiques portent un signe distinctif, par ex. >PE<, >PS<, etc. Déposez les matériaux d’emballage en fonction de leur signe distinctif dans les containeurs prévus à cet effet (renseignez-vous auprès des services de votre commune).

Appareils usagés

protection de l’environnement electrolux 87

Le symbole emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que le déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l’achat.

W sur le produit ou son

88 electrolux instructions d'installation

Instructions d'installation

Conseils de sécurité

Attention! A lire impérativement! L’utilisateur est tenu de respecter la législation, la réglementation, les directives et les normes en vigueur dans le pays de destination de l’appareil (dispositions réglementaires en matière de sécurité, de recyclage, etc.) Le montage doit être exclusivement effectué par un spécialiste. La distance minimum requise par rapport aux autres appareils et aux meubles adjacents doit être respectée. La protection contre les contacts doit être garantie par l’installation ; par exemple, des tiroirs peuvent être montés uniquement avec un fond de protection directement sous l’appareil. Il faut protéger l’appareil contre l’humidité avec du mastic pour joints au niveau des découpes sur le plan de travail. Le joint comble les fentes entre le plan de travail et l’appareil. N’utilisez pas de masse d’étanchéité en silicone entre le plan de travail et l’appareil. Eviter de monter l’appareil à proximité d’une porte ou sous une fenêtre. Autrement, l’ouverture d’une porte ou d’un battant de fenêtre peuvent arracher le plat de cuisson posé sur la plaque de cuisson.

z Risque de blessure par courant

électrique.

• La borne de raccordement au réseau est sous tension.

• Mettre la borne de raccordement au réseau hors tension.

• Respecter le schéma de raccordement.

• Respecter les consignes de sécurité du domaine électrotechnique.

• Assurer une protection contre les contacts électriques par une installation conforme.

• Le raccordement électrique doit exclusivement être effectué par un électricien qualifié.

z Dommages matériels par

courant électrique.

• Des connecteurs à fiche mal fixés ou non conformes peuvent provoquer une surchauffe de la borne.

• Fixer les raccords boulonnés de manière adéquate.

• Procéder à la décharge de traction des câbles.

• Pour les raccordements 1 ou 2 phases, utilisez respectivement un câble approprié de type H05BB-F T de max. 90°C (ou de plus grande capacité).

• En cas d’endommagement du câble de raccordement de l’appareil, remplacez impérativement ce dernier par un câble spécifique (de type H05BB-F Tmax. 90°C ou de plus grande capacité). Ce type de câble est disponible auprès du service après-vente.

Au niveau de l'installation électrique, prévoir un dispositif qui permette de couper cet appareil du secteur sur tous les pôles avec une ouverture des contacts d'au moins 3 mm. Des dispositifs de protection appropriés sont par exemple les disjoncteurs, les fusibles (les fusibles vissés doivent être retirés de leur socle), les disjoncteurs différentiels et les contacteurs.

garantie/si vous devez nous contacter electrolux 89

Garantie/Si vous devez nous contacter

Garantie France

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Si vous devez nous contacter

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.

AVANT L’ACHAT

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

APRÈS L’ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l’usage. Mais interrogez aussi nos spécialistes sur l’utilisation et l’entretien de vos appareils. C’est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tenir l’engagement de la marque dans le plus grand respect du Consommateur.

BP 50142 – 60307 SENLIS CEDEX

Tél. : 08 90 71 03 44 (0,15 h TTC/mn)

Permanence téléphonique du lundi au vendredi

Electrolux Home Products France S.A.S. au capital de 67 500 000 h - 552 042 285 RCS SENLIS

Fax : 03 44 62 21 54

E-MAIL : info.conso@electrolux.fr

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 – 60307 SENLIS CEDEX Tél. : 08 92 68 24 33 (0,34 h TTC/mn) E-MAIL : ehp.consommateur@elec-

Permanence téléphonique du lundi au

trolux.fr

vendredi

A bientôt !

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter à leurs caractéristiques toutes modifications liées à l’évolution technique (décret du 24.03.78).

90 electrolux service après-vente

Service après-vente

En cas de problèmes techniques, vérifiez d’abord s’il ne vous est pas possible de réparer vous-même le dysfonctionnement à l’aide de la notice d’utilisation (chapitre „Que faire, si...“).

Si vous ne parvenez pas à réparer le dysfonctionnement, veuillez contacter notre Consumer Services.

Pour pouvoir vous dépanner dans les plus brefs délais, nous nécessitons les informations suivantes :

– Désignation du modèle – Numéro du produit (PNC) – Numéro de série (S-No.)

(ces chiffres se trouvent sur la plaque signalétique)

– Type de dysfonctionnement – eventuellement le message d’erreur

affiché par l’appareil

– Vitrocéramique avec une combinai-

son de lettres et de trois chiffres

Pour pouvoir accéder rapidement aux numéros d’identification de l’appareil, nous vous recommandons de les consigner à cet endroit.

Désignation du modèle : .....................................

PNC : .....................................

S-No : .....................................

Montage / Assembly / Montage

montage / assembly / montage electrolux 91

92 electrolux montage / assembly / montage montage / assembly / montage electrolux 93

94 electrolux

Typenschild / Rating Plate / Plaque signalétique

KT6420X

55HAD47AO

ELECTROLUX

230 V 50 Hz

949 592 082

7,0 kW

electrolux 95

www.electrolux.com

p t b

Albania +35 5 4 261 450 Rr. Pjeter Bogdani Nr. 7 Tirane Belgique/België/Belgien +32 2 363 04 44 Bergensesteenweg 719, 1502 Lembeek Èeská republika +420 2 61 12 61 12 Budìjovická 3, Praha 4, 140 21 Danmark +45 70 11 74 00 Sjællandsgade 2, 7000 Fredericia Deutschland +49 180 32 26 622 Muggenhofer Str. 135, 90429 Nürnberg Eesti +37 2 66 50 030 Mustamäe tee 24, 10621 Tallinn

España +34 902 11 63 88

France www.electrolux.fr Great Britain +44 8705 929 929 Addington Way, Luton, Bedfordshire, LU4 9QQ Hellas +30 23 10 56 19 70 4 Limnou Str., 54627 Thessaloniki Hrvatska +385 1 63 23 338 Slavonska avenija 3, 10000 Zagreb Ireland +353 1 40 90 753 Long Mile Road Dublin 12 Italia +39 (0) 434 558500 C.so Lino Zanussi, 26 - 33080 Porcia (PN) Latvija +37 17 84 59 34 Kr. Barona iela 130/2, LV-1012, Riga Lithuania +3702780607 Žirmūnų 67, LT-09001 Vilnius Luxembourg +352 42 431 301 Rue de Bitbourg, 7, L-1273 Hamm Magyarország +36 1 252 1773 H-1142 Budapest XIV, Erzsébet királyné útja 87 Nederland +31 17 24 68 300 Vennootsweg 1, 2404 CG - Alphen aan den Rijn Norge +47 81 5 30 222 Risløkkvn. 2 , 0508 Oslo Österreich +43 18 66 400 Herziggasse 9, 1230 Wien Polska +48 22 43 47 300 ul. Kolejowa 5/7, Warszawa

Portugal +35 12 14 40 39 39

Romania +40 21 451 20 30 Str. Garii Progresului 2, S4, 040671 RO Schweiz/Suisse/Svizzera

Slovenija +38 61 24 25 731

Slovensko +421 2 43 33 43 22

Suomi www.electrolux.fi

Sverige +46 (0)771 76 76 76

Türkiye +90 21 22 93 10 25 Tarlabaþý caddesi no : 35 Taksim, Istanbul

Россия +7 495 937 7837

Óêðà¿íà +380 44 586 20 60 04074 Ки¿в, вул.Автозаводська, 2a, БЦ „Алкон“

+41 62 88 99 111 Industriestrasse 10, CH-5506 Mägenwil

Carretera M-300, Km. 29,900 Alcalá de Henares Madrid

Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos

Electrolux Ljubljana d.o.o. Gerbièeva 98, 1000 Ljubljana

Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm

129090 Москва, Олимпийский проспект, 16, БЦ „Олимпик“

www.electrolux.com

www.aeg-electrolux.de www.aeg-electrolux.at www.aeg-electrolux.be www.aeg-electrolux.lu www.aeg-electrolux.fr

Sous réserve de modifications

867 201 406-M-050208-01 Änderungen vorbehalten

Subject to change without notice

REX KT6420XE User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
