REX K641X User Manual

benutzerinformation
user manual
notice d’utilisation
Glaskeramik-Kochfeld
Ceramic glass hob
Table de cuisson
vitrocéramique
We were thinking of you when we made this product
electrolux 3
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubie­ten, die helfen, Ihr Leben etwas komfor­tabler zu machen. Sie finden einige Beispiele auf der vorletzten Seite in die­sem Heft. Bitte nehmen Sie sich einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind sicher, das wird Ihr Leben zu­künftig etwas leichter machen. Wir wün­schen eine gute Zeit.
4 electrolux
1
Inhalt
Sicherheitshinweise 5 Gerätebeschreibung 7 Bedienung des Kochfeldes 9 Tipps zum Kochen und Braten 12 Reinigung und Pflege 15 Was tun, wenn … 17 Entsorgung 18 Montageanweisung 19 Garantie/Kundendienst 20 Service 22 Montage 61 Typ en sc hi ld 6 5
In dieser Benutzerinformation werden folgende Symbole verwendet:
Achtung! Unbedingt lesen! Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden
3 Allgemeine Hinweise und Ratschläge
2 Hinweise zum Umweltschutz
z Gefährliche Spannung
sicherheitshinweise electrolux 5
Gebrauchsanweisung
Sicherheitshinweise
Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Ga­rantieanspruch entfällt.
Bestimmungsgemäße Verwendung
Personen (einschließlich Kinder), die aufgrund ihrer physischen, sensori­schen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Un­kenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verant­wortliche Person benutzen.
Das Gerät während des Betriebes nicht unbeaufsichtigt lassen.
Dieses Gerät darf nur für das haus­haltsübliche Kochen und Braten von Speisen verwendet werden.
Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.
Umbauten oder Veränderungen am Gerät sind nicht zulässig.
Brennbare Flüssigkeiten, leicht ent­zündliche Materialien oder schmelz­bare Gegenstände (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät oder in dessen Nähe abstellen oder lagern.
Sicherheit für Kinder
Kleinkinder grundsätzlich vom Gerät fernhalten.
Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten las­sen.
Allgemeine Sicherheit
Montage und Anschluss des Gerä­tes dürfen nur durch ausgebildete und autorisierte Fachkräfte vorge­nommen werden.
Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
Bei Störungen am Gerät oder Schä­den an der Glaskeramik (Brüche, Sprünge bzw. Risse) muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen mögli­chen elektrischen Schlag zu vermei­den.
Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften durchgeführt werden.
Sicherheit während der Benutzung
Aufkleber und Folien von der Glaske­ramik entfernen.
Am Gerät besteht beim unachtsa­men Arbeiten Verbrennungsgefahr.
Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen.
Überhitzte Fette und Öle entzünden sich sehr schnell. Achtung! Brandgefahr!
Die Kochzonen nach jedem Ge­brauch ausschalten.
Sicherheit beim Reinigen
Zum Reinigen muss das Gerät aus­geschaltet und abgekühlt sein.
Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreini­ger ist aus Sicherheitsgründen nicht zugelassen.
6 electrolux sicherheitshinweise
Vermeidung von Schäden am Gerät
Die Glaskeramik kann durch herab­fallende Gegenstände beschädigt werden.
Stöße mit dem Kochgeschirr können den Rand der Glaskeramik beschä­digen.
Kochgeschirr aus Gusseisen, Alu­guss oder mit beschädigten Böden können beim Verschieben die Glas­keramik verkratzen.
Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.
Das Leerkochen von Töpfen und Pfannen vermeiden. Es kann Be­schädigungen am Kochgeschirr oder der Glaskeramik verursachen.
Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.
gerätebeschreibung electrolux 7
Gerätebeschreibung
Ausstattung Koch- und Bedienfeld
Zweikreis-Kochzone
700/1700W
Einkreis-Kochzone
1800W
Restwärme-
Anzeigen
Einkreis-Kochzone
1200W
Einkreis­Kochzone 1200W
Kochstellen-Schalter
Kochstellenschalter
für Kochzone hinten links
Kochstellenschalter
für Kochzone vorne links
Kochstellenschalter
für Kochzone hinten rechts
Kochstellenschalter
für Kochzone vorne rechts
8 electrolux gerätebeschreibung
Restwärmeanzeige
Ihr Glaskeramikkochfeld ist mit einer Restwärmeanzeige ausgestattet; jeder Kochzone ist eine Kontrolllampe zuge­ordnet. Diese leuchtet auf, sobald die entsprechende Kochzone heiß ist, und warnt vor unbedachter Berührung. Auch nach dem Ausschalten der Koch­zone erlischt die Restwärmeanzeige erst, wenn die Kochzone abgekühlt ist.
Sie können die Restwärme zum Schmelzen und Warmhalten von Speisen benutzen.
Achtung! Solange die Restwärme­anzeige leuchtet, besteht Verbren­nungsgefahr.
Achtung! Bei einem Stromausfall er­lischt auch die Restwärmeanzeige und damit der Hinweis auf vorhan­dene Restwärme. Die Möglichkeit sich zu verbrennen besteht jedoch weiter. Dieses können Sie durch aufmerksames Beobachten vermei­den.
bedienung des kochfeldes electrolux 9
Bedienung des Kochfeldes
Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine Eigenart aller Glaskeramik­kochzonen und beeinträchtigt we­der Funktion noch Lebensdauer des Gerätes.

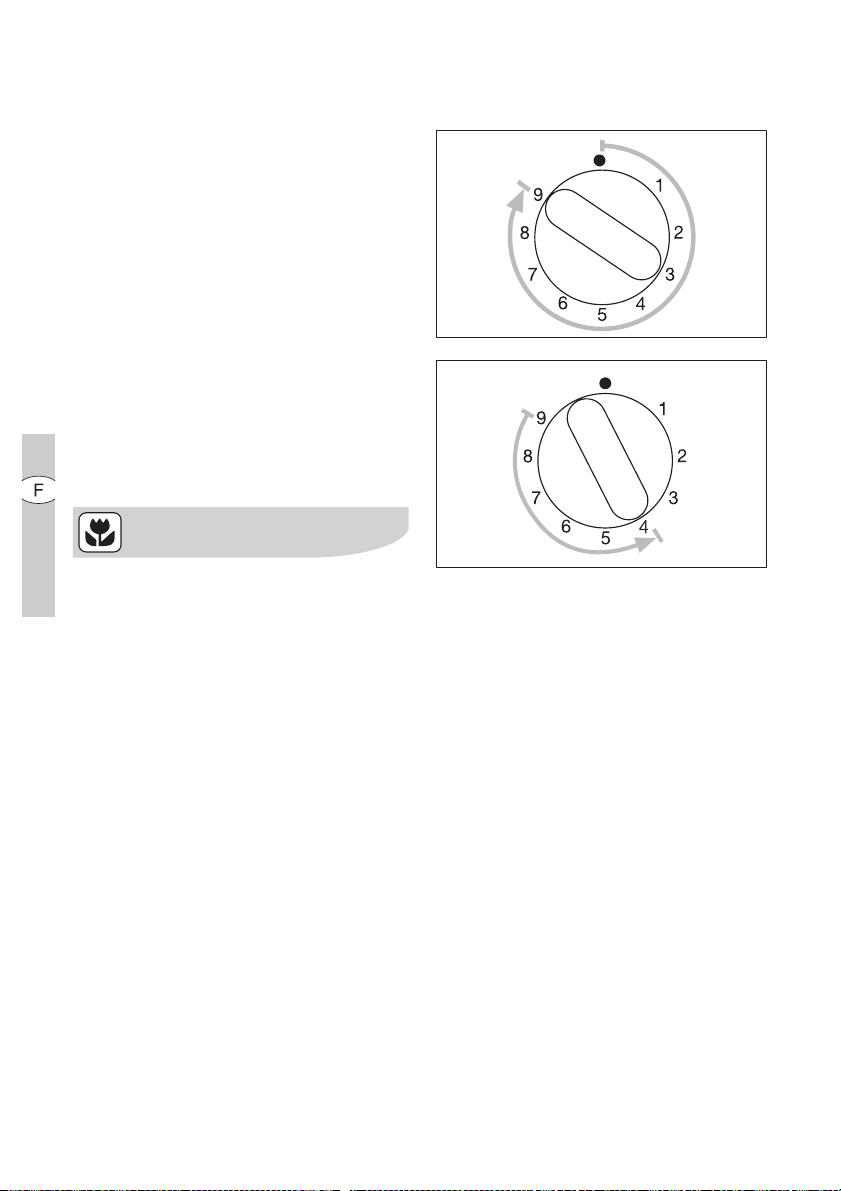

Kochstellen-Schalter
In den Bereichen 1-9 können Sie die Kochleistung stufenlos einstellen.
1 =kleinste Leistung 9 =höchste Leistung Z = Zuschaltung Zweikreiszone
10 electrolux bedienung des kochfeldes
Kochen mit den Kochzonen
1. Zum Ankochen/Anbraten eine hohe Leistung wählen.
2. Sobald sich Dampf bildet bzw. das Fett heiß ist, auf die erforderliche Fortgarstufe zurückschalten.
3. Zur Beendigung des Kochvorgangs auf Null-Position zurückdrehen.
Schalten Sie die Kochzone ca. 5-10 Minuten vor dem Ende des Koch­vorgangs aus, um die Restwärme zu nutzen. So sparen Sie elektrische Energie.
bedienung des kochfeldes electrolux 11
Zweikreis-Kochzone zuschalten
Der Schalter für die Zweikreis­Kochzone wird nach rechts einge­schaltet und darf nicht über den An­schlag hinausgedreht werden!
1. Schalter für Zweikreis-Kochzone nach rechts drehen. Weiter drehen über Position 9 und einen leichten Widerstand hinaus auf das Symbol Z, bis zu einem deutlich spürbaren Anschlag.
2. Anschließend auf die gewünschte Garstufe zurückdrehen.
3. Zur Beendigung des Kochvorgangs auf die Aus-Position zurückdrehen.
Bei erneutem Einschalten der Zwei­kreis-/Bräter-Kochzone muss der größere Heizkreis wieder zuge­schaltet werden.
12 electrolux tipps zum kochen und braten
Tipps zum Kochen und Braten
Acrylamidhinweis Nach neuesten wissenschaftlichen
Erkenntnissen kann eine intensive Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher em­pfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

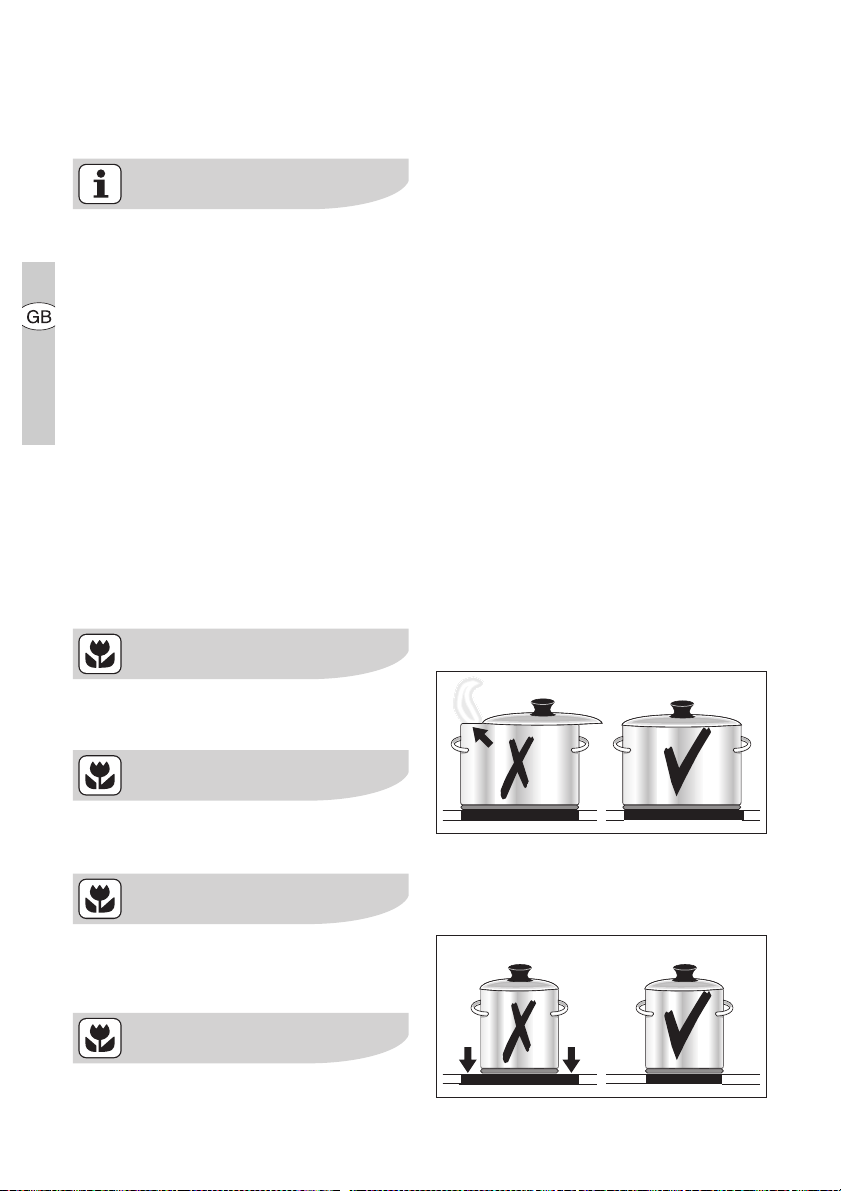

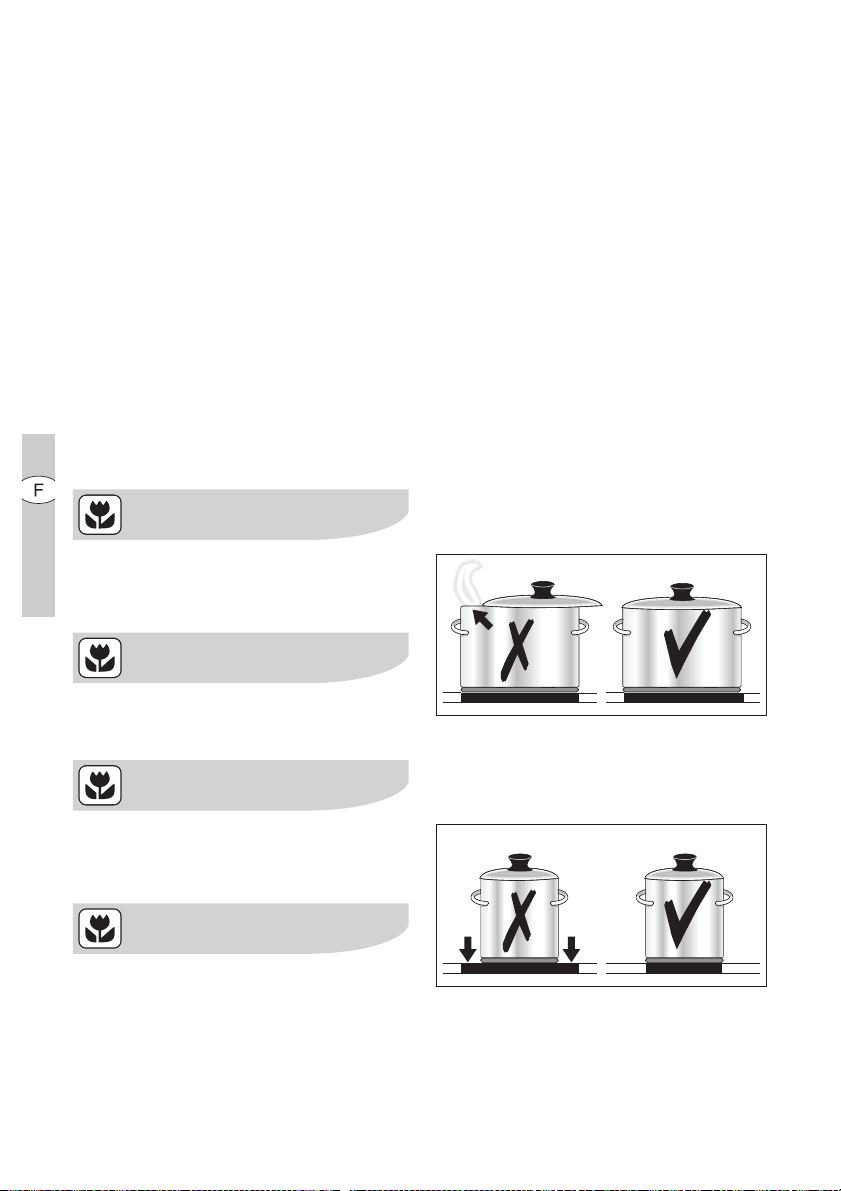

Kochgeschirr
Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so dick und plan wie möglich sein.
Geschirr aus Stahlemail oder mit Aluminium- oder Kupferböden kann Verfärbungen auf der Glaskeramik­fläche hinterlassen, die nur schwer oder gar nicht mehr zu entfernen sind.
tipps zum kochen und braten electrolux 13
Energiesparen
Kochgeschirr grundsätzlich vor dem Einschalten der Kochzone aufsetzen.
Töpfe, wenn möglich, immer mit dem Deckel verschließen.
Kochzonen vor Ende der Garzeit ausschalten, um die Restwärme zu nutzen.
Topfboden und Kochzone sollten gleich groß sein.
14 electrolux tipps zum kochen und braten
Anwendungsbeispiele zum Kochen
Die Angaben in folgender Tabelle sind Richtgrößen.
Koch-
stufe
0 Nachwärme, Aus-Stellung
1
1-2
2-3
3-4
4-5
6-7
7-8
9
Gar-
vorgang
Warm-
halten
Schmel-
zen
Stocken
Quellen
Dämpfen
Dünsten
Kochen
Mildes Braten
Starkes
Braten
Ankochen
Anbraten Frittieren
Geeignet für Dauer Hinweise/Tipps
Warmhalten von gegarten
Speisen
Sauce hollandaise,
Schmelzen von Butter,
Schokolade, Gelatine
Schaumomelett, Eierstich 10-40 Min. Mit Deckel garen
Quellen von Reis und Milch-
gerichten
Erhitzen von Fertiggerichten
Dünsten von Gemüse, Fisch
Schmoren von Fleisch
Dämpfen von Kartoffeln 20-60 Min.
Kochen größerer Speise-
mengen, Eintopfgerichte und
Suppen
Schnitzel, Cordon bleu, Ko-
telett, Frikadellen, Bratwürs­te, Leber, Mehlschwitze, Eier, Eierkuchen, Krapfen frittieren
Kartoffelpuffer, Lenden-
stücke, Steaks, Flädle
Ankochen großer Mengen Wasser, Spätzle kochen, Anbraten von
Fleisch (Gulasch, Schmorbraten), Frittieren von Pommes frites
nach Bedarf Abdecken
5-25 Min.
25-50 Min.
20-45 Min.
60-150 Min.
fortlaufend
backen
5-15 Min.
pro Pfanne
Zwischendurch
umrühren
Mindestens doppelte
Menge Flüssigkeit zum
Reis geben, Milch-
gerichte zwischendurch
umrühren
Bei Gemüse wenig Flüs-
sigkeit zugeben (einige
Esslöffel)
Wenig Flüssigkeit
verwenden, z. B.: Max.
¼
l Wasser auf
750 g Kartoffeln
Bis zu 3 l Flüssigkeit
plus Zutaten
Zwischendurch wenden
Zwischendurch wenden
reinigung und pflege electrolux 15
Reinigung und Pflege
Vorsicht! Verbrennungsgefahr durch Restwärme.
Achtung! Scharfe und scheuernde Reinigungsmittel beschädigen das Gerät. Mit Wasser und Spülmittel reinigen.
Achtung! Rückstände von Reini­gungsmitteln beschädigen das Ge­rät. Rückstände mit Wasser und Spülmittel entfernen.
Gerät nach jedem Gebrauch reini­gen
1. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.
2. Gerät mit einem sauberen Tuch tro­ckenreiben.
16 electrolux reinigung und pflege
Verschmutzungen entfernen
1. Den Reinigungsschaber schräg zur Glaskeramikfläche ansetzen.
2. Verschmutzungen mit gleitender Klinge entfernen.
3. Gerät mit einem feuchten Tuch und ein wenig Spülmittel abwischen.
4. Gerät mit einem sauberen Tuch tro­ckenreiben.
entfernen
Art der Verschmutzung sofort
Zucker, zuckerhaltige Speisen ja --­Kunststoffe, Aluminiumfolien ja --­Kalk- und Wasserränder --- ja Fettspritzer --- ja metallisch schimmernde
Verfärbungen
*Reinigungsschaber, Glaskeramik- oder Edel-
stahlreiniger sind im Fachhandel erhältlich
--- ja
bei abgekühltem
Gerät
Hartnäckige Verschmutzungen mit einem Glaskeramik- oder Edelstahl­reiniger entfernen.
Kratzer oder dunkle Flecken in der Glaskeramik, lassen sich nicht mehr entfernen, beeinträchtigen jedoch die Funktion des Gerätes nicht.
mit
Reinigungsschaber*
Glaskeramik- oder
Edelstahlreiniger*
was tun, wenn … electrolux 17
Was tun, wenn …
Abhilfe bei Störungen
Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinwei­se selbst beheben können. Führen Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen im konkreten Fall nicht weiterhelfen.
Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durch­geführt werden. Durch unsachge­mäße Reparaturen können erhebliche Gefahren für den Benut­zer entstehen. Wenden Sie sich im Reparaturfall an Ihren Fachhändler oder an den Kundendienst.
Was tun, wenn … … die Kochzonen nicht funktionie-
ren?
Überprüfen Sie, ob – die Sicherung in der Hausinstallation
(Sicherungskasten) intakt ist. Sollten die Sicherungen mehrfach auslösen, rufen Sie bitte einen zugelassenen Elektroinstallateur.
– die entsprechende Kochzone einge-
schaltet ist und die gewünschte Leistungsstufe eingestellt ist.
– bei Mehrkreis-Kochzonen: der ge-
wünschte Heizkreis zugeschaltet ist.
Wenn Sie aufgrund von Fehlbedienun­gen den Kundendienst in Anspruch nehmen, kann der Besuch des Kunden­dienst-Technikers auch während der Garantiezeit nicht kostenlos erfolgen.
18 electrolux entsorgung
Entsorgung
Verpackungsmaterial Die Verpackungsmaterialien sind
umweltverträglich und wiederver­wertbar. Die Kunststoffteile sind ge­kennzeichnet, z. B. >PE<, >PS< etc. Entsorgen Sie die Verpackungsma­terialien entsprechend ihrer Kenn­zeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
Altgerät Das Symbol
oder seiner Verpackung weist dar­auf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu be­handeln ist, sondern an einem Sam­melpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schüt­zen Sie die Umwelt und die Gesund­heit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Infor­mationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
W auf dem Produkt
montageanweisung electrolux 19

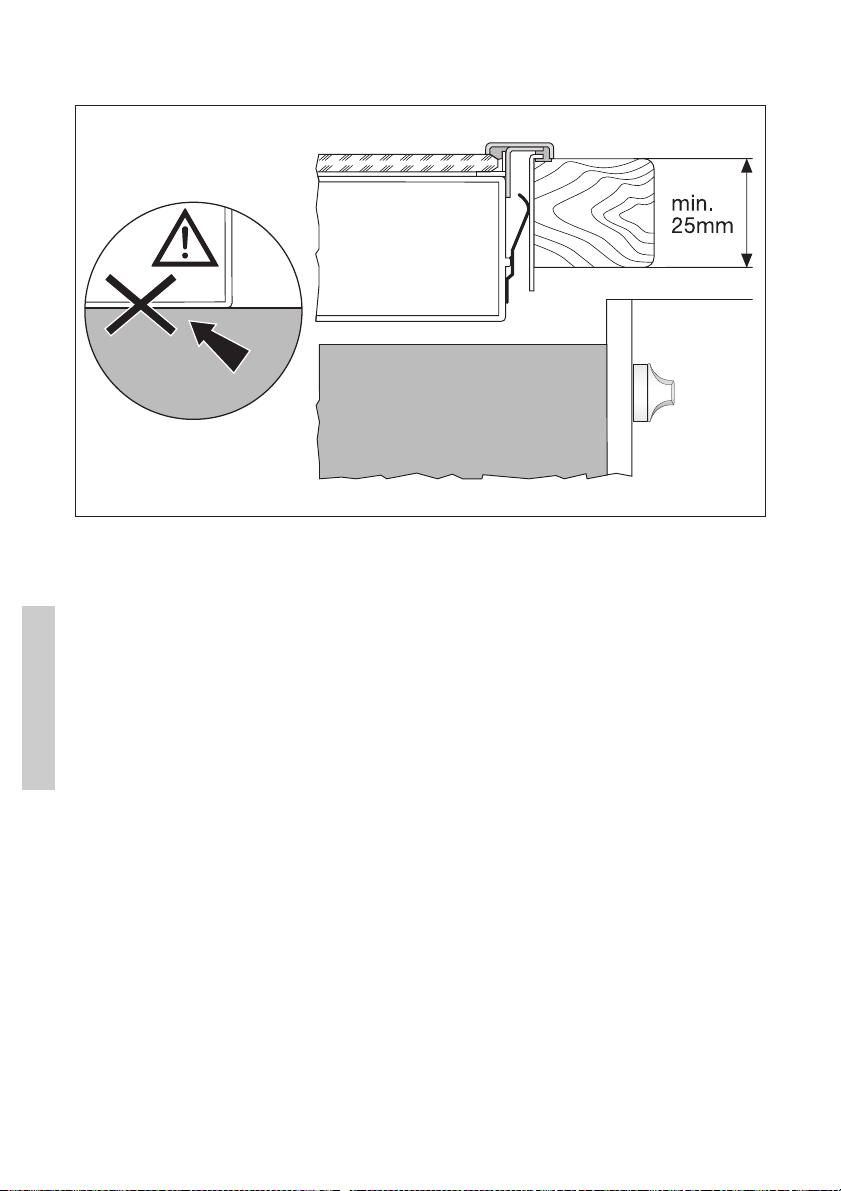

Montageanweisung
Sicherheitshinweise
ACHTUNG! Unbedingt lesen. Die im Einsatzland geltenden Gesetze, Verordnungen, Richtlinien und Normen sind einzuhalten (Sicherheitsbestim­mungen, sach- und ordnungsgemäßes Recycling etc.). Die Montage darf nur von einer Fach­kraft ausgeführt werden. Die Mindestabstände zu anderen Gerä­ten und Möbeln sind einzuhalten. Der Berührungsschutz muss durch den Einbau gewährleistet sein, zum Beispiel Schubladen dürfen nur mit Schutzbo­den direkt unter dem Gerät montiert sein. Die Schnittflächen an der Arbeitsplatte sind mit einem geeigneten Dichtungs­material gegen Feuchtigkeit zu schüt­zen. Die Dichtung schließt das Gerät spaltfrei mit der Arbeitsplatte ab. Zwischen Gerät und Arbeitsplatte keine Silikon-Dichtungsmasse aufbringen. Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter Fenstern. Aufklappende Türen und aufspringende Fenster können sonst heißes Kochge­schirr von der Kochstelle reißen.
z Verletzungsgefahr durch elektri-
schen Strom
Die Netzanschlussklemme liegt an Spannung.
Netzanschlussklemme spannungs­frei machen.
Anschlussschema beachten.
Sicherheitsregeln der Elektrotechnik
beachten.
Berührungsschutz durch fachge­rechten Einbau sicherstellen.
Den Elektroanschluss durch eine Elektrofachkraft ausführen lassen.
z Schäden durch elektrischen
Strom
Lockere und unsachgemäße Steck­verbindungen können die Klemme überhitzen.
Klemmverbindungen fachgerecht ausführen.
Kabel zugentlasten.
Bei 1 oder 2 phasigem Anschluss
muss jeweils die passende Netzan­schlussleitung vom Typ H05BB-F Tmax 90°C (oder höherwertig) ein­gesetzt werden.
Wenn die Netzanschlussleitung die­ses Gerätes beschädigt ist, muss sie durch eine besondere Anschlusslei­tung (Typ H05BB-F Tmax 90°C; oder höherwertig) ersetzt werden. Diese ist beim Kundendienst erhältlich.
In der elektrischen Installation ist eine Einrichtung vorzusehen, die es ermög­licht, das Gerät mit einer Kontaktöff­nungsweite von mind. 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtungen gelten z.B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fas­sung herauszunehmen), FI-Schalter und Schütze.
20 electrolux garantie/kundendienst
Garantie/Kundendienst
Deutschland
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Un­ternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies vo­rausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher Garantie
für dieses Gerät für den Zeitraum von 24 Mo­naten ab Übergabe zu den folgenden Bedingun-
gen:
1. Mit dieser Garantie haften wir dafür, daß die­ses neu hergestellte Gerät zum Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerä­tes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbrau­cher nachzuweisen, daß das Gerät bereits zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Ein­bauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garan­tie, wenn es von einem Unternehmer in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantie­leistungen auch in Deutschland erbracht wer­den können. Mängel müssen uns innerhalb von zwei (2) Monaten nach Kenntnis ange­zeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Man­gels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbe­sondere Transport-, Wege-, Arbeits- und Ma­terialkosten werden von uns getragen. Über diese Nachbesserung hinausgehende An­sprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endab-
nehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kun-
dendienststelle zu benachrichtigen, von wel­cher Ort, Art und Weise der Garantieleistungen festgelegt werden. Nach­besserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kunden­dienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Ver­längerung noch einen Neubeginn der Garan­tiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjäh­ren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Ge­meinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.
Electrolux Vertriebs GmbH Muggenhofer Straße 135 D-90429 Nürnberg
* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)
garantie/kundendienst electrolux 21
Europäische Garantie
Für dieses Gerät besteht in den am Ende dieser Benutzerinformation aufgeführten Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem di eser Länder in ein anderes der aufgeführten Länder ziehen, wird die Gerätegarantie unter folgenden Voraus­setzungen mit übertragen:
Die Gerätegarantie beginnt an dem Datum,
an dem Sie das Gerät gekauft haben. Dies wird durch ein gültiges Kaufdokument be­scheinigt, das von dem Verkäufer des Gerä­tes ausgestellt wurde.
Die Gerätegarantie gilt für denselben Zeit-
raum und in demselben Ausmaß für Arbeits­zeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle Gerätereihe in Ih­rem neuen Aufenthaltsland gelten.
Die Gerätegarantie ist personengebunden, d.
h. sie gilt für den Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer über­tragen werden.
Das Gerät wird in Übereinstimmung mit der
von Electrolux herausgegebenen Anleitung installiert und verwendet und wird nur im Pri­vathaushalt eingesetzt, d. h. nicht für ge­werbliche Zwecke genutzt.
Das Gerät wird in Übereinstimmung mit allen
relevanten Bestimmungen installiert, die in Ih-
rem neuen Aufenthaltsland gelten. Die Bestimmungen dieser europäischen Garan­tie haben keinerlei Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.
Loading...
+ 47 hidden pages
