Rex IT963WRD User Manual
LAVASTOVIGLIE
IT 963 WRD
LIBRETTO ISTRUZIONI
152991 69/0
it
COP04
Installazione
■ Controllate che l’apparecchiatura non abbia
subito alcun danno durante il trasporto. Non
collegate mai un’apparecchiatura
danneggiata. Se la vostra lavastoviglie è
danneggiata, contattate il vostro rivenditore.
■ Per motivi di sicurezza, non alterare o
modificare la vostra lavastoviglie in alcun
modo.
■ L’adattamento degli impianti elettrici ed
idraulici per l’installazione della lavastoviglie
devono essere eseguiti solo da personale
qualificato.
■ Fare attenzione che la lavastoviglie non
appoggi sul cavo di alimentazione o sui tubi di
carico e scarico.
Sicurezza per bambini
■ La lavastoviglie deve essere fatta funzionare
solo da persone adulte.
■ I bambini non devono giocare con il pannello
comandi e l’apparecchiatura stessa.
■ Gli elementi di imballaggio possono rivelarsi
pericolosi per i bambini, che potrebbero
rischiare il soffocamento. Si consiglia quindi di
mantenere l’imballaggio al di fuori della
portata dei bambini.
■ Si consiglia di tenere tutti i detersivi in un
luogo sicuro al di fuori della portata dei
bambini.
Utilizzo quotidiano
■ La lavastoviglie è progettata per il lavaggio di
normali utensili domestici. Oggetti contaminati
da benzina, vernice, avanzi di acciaio o ferro,
prodotti chimici corrosivi acidi o alcalini,
solventi, non devono essere lavati in
lavastoviglie.
■ Evitare l’apertura della porta durante il
funzionamento della lavastoviglie, in
particolare durante le fasi calde di lavaggio.
Tale operazione potrebbe infatti provocare
fuoriuscite d’acqua calda.
■ Usare solo prodotti (sale, detergente,
brillantante, etc.) specifici per lavastoviglie.
■ Al termine del carico e scarico delle stoviglie
chiudere sempre la porta per evitare di
inciampare e farsi male.
■ Non appoggiarsi o sedersi sulla porta aperta
della lavastoviglie.
■ Dopo l’uso, è opportuno scollegare la
lavastoviglie dalla rete elettrica di
alimentazione e chiudere il rubinetto
dell’acqua.
■ Eventuali riparazioni della lavastoviglie
devono essere eseguite da personale
qualificato. Riparazioni improprie possono
porre l’utente in serio pericolo. Se la vostra
apparecchiatura necessita qualsiasi
riparazione, contattate il Centro di Assistenza
Tecnica autorizzato ed esigete sempre pezzi
di ricambio originali.
Smaltimento
■ La lavastoviglie fuori uso deve essere resa
inutilizzabile; staccare e tagliare le
connessioni elettriche ed idrauliche e rendere
la porta non chiudibile.
■ Per un corretto smaltimento della lavastoviglie
rivolgersi all’Azienda Municipalizzata che
provvede alla raccolta dei rifiuti solidi urbani.
Avvertenze
2
PSI01I
È molto importante che questo libretto venga conservato con la lavastoviglie per consultazioni
future. In caso di vendita o di trasferimento della stessa ad altro utente, assicurarsi che il libretto
accompagni sempre la lavastoviglie per permettere al nuovo proprietario di informarsi sul
funzionamento e sui relativi avvertimenti. la stessa cosa vale anche in caso di trasloco senza
rimozione della lavastoviglie perché in dotazione all’abitazione.
Queste avvertenze vengono fornite per ragioni di sicurezza. Devono essere lette attentamente
prima dell’installazione e prima dell’uso della lavastoviglie.
Per l’utente
Avvertenze 2
Guida all’uso del libretto istruzioni 3
Descrizione dell’apparecchiatura 4
Pannello comandi 5
Prima dell’uso 7
Regolazione dell’addolcitore dell’acqua 7
Il brillantante 9
Il detersivo 10
Uso della lavastoviglie 11
Sistemazione delle stoviglie 11
Regolazione in altezza del cesto superiore 13
Consigli per il lavaggio 14
Programmi di lavaggio 15
Sequenza delle operazioni 16
Manutenzione 17
Pulizia interna 17
Pulizia del filtro centrale 17
Pulizia del filtro grande 17
Pulizia esterna 18
Periodi di sosta prolungata 18
Rischi del gelo 18
Movimentazione 18
Rimedi alle anomalie di funzionamento 19
Dispositivi di sicurezza antiallagamento 21
Per l’installatore
Installazione 22
Caratteristiche tecniche 22
Collegamento all’alimentazione
dell’acqua 23
Collegamento allo scarico 24
Collegamento elettrico 24
Applicazione del pannello frontale 25
Inserimento nel vano di alloggiamento 26
Regolazione dell’altezza 26
Regolazione del bilanciamento porta 27
Fissaggio ai mobili adiacenti 27

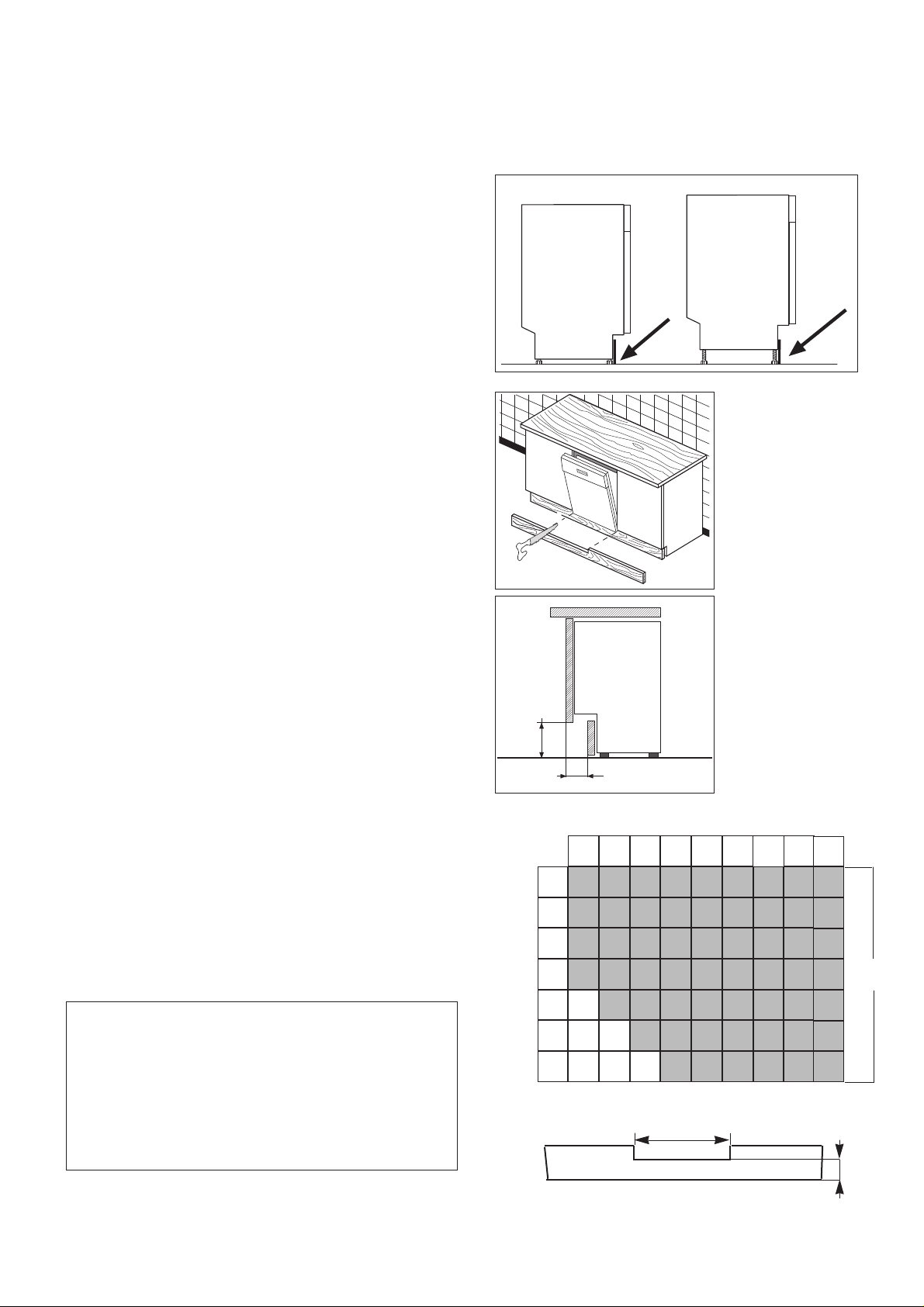

Adattamento dello zoccolo 28
Indice
3
PCO06I
Guida all’uso del libretto istruzioni
Informazioni di sicurezza
Istruzioni passo a passo
Consigli e suggerimenti
Informazioni ambientali
☞
Descrizione dell’apparecchiatura
4
PDA05I
Fermi cesto
superiore
Filtro grande
Contenitore sale
Contenitore
brillantante
Contenitore
detersivo
Cesto superiore
Spruzzatore
rotante superiore
Spruzzatore
rotante inferiore
Filtro centrale
Cesto inferiore
Cestino
porta posate
Targhetta
matricola
Distanzieri
Pannello comandi
Regolazione
bilanciamento
porta
IN47
In questa lavastoviglie, progettata per essere
completamente mimetizzata tra i mobili della
cucina, i comandi sono collocati sulla parte
superiore della porta.
Per l’uso dei comandi è necessario tenere la
porta leggermente aperta.
Per facilitare la comunicazione delle
operazioni che la lavastoviglie svolge sono
stati introdotti dei segnali acustici.
Segnale acustico breve di "comando
accettato"
Premendo uno qualsiasi dei pulsanti: un
segnale acustico breve vi informa che la
macchina ha accettato il comando impartito; se
premendo un pulsante non udite alcun segnale,
significa che siete già in esecuzione programma
o che il programma selezionato non prevede
quella funzione.
Segnale acustico lungo di "esecuzione
programma"
Un segnale acustico continuo della durata di
circa un secondo, udibile solo quando si chiude
la porta della lavastoviglie, vi informa che si sta
avviando il programma di lavaggio.
Segnale acustico intermittente di "fine
programma"
Un segnale acustico intermittente della durata
globale di cinque secondi vi informa che il
programma di lavaggio è finito.
Se desiderate escludere questi segnali acustici
premere contemporaneamente i pulsanti
"ASCIUGATURA ECO" e "PARTENZA
RITARDATA" per circa 3 secondi, fino ad udire 3
segnali acustici brevi.
Per ripristinare i segnali acustici ripremere
contemporaneamente i due pulsanti per circa 3
secondi, fino ad udire il segnale acustico breve
di "comando accettato".
1. Tasto di ACCESO/SPENTO
Premerlo per predisporre la lavastoviglie ad
effettuare qualsiasi operazione di impostazione
(scelta programmi di lavaggio, opzioni
asciugatura, partenza ritardata, ecc.).
Si accende la lampada spia di controllo sale se
manca il sale rigenerante e lampeggia la
lampada spia di selezione programmi.
Sul visore digitale compare il numero "1"
corrispondente al primo programma
selezionabile (Ammollo).
Quando il programma di lavaggio è terminato la
lavastoviglie si ferma automaticamente (un
segnale acustico intermittente della durata di
circa 5 secondi vi informa di questo) e sul visore
digitale compare un segmento orizzontale
lampeggiante.
Per spegnere la lavastoviglie alla fine del
programma ripremere questo tasto.
Pannello comandi
5
PCP12I
1 2 3 4 5 6 7 8
SO96
2. Lampada spia di controllo sale
"SALE"
Lampeggia quando il sale rigenerante è esaurito
per ricordarvi di ripristinarlo.
3. Visore digitale
4. Pulsante di selezione programmi
"SELEZIONE PROGR."
Per selezionare il programma di lavaggio
desiderato premere questo pulsante fino a
leggere sul visore digitale il numero
corrispondente al programma scelto (vedere
tabella "Programmi di lavaggio").
5. Pulsante di asciugatura
economica "ASCIUGATURA ECO"
Premendo questo tasto si esclude il
riscaldamento dell’acqua dell’ultimo risciacquo,
con sensibile risparmio di energia elettrica.
Si accende la spia corrispondente.
Le stoviglie in questo caso non verranno
automaticamente asciugate dalla lavastoviglie.
Se la spia è spenta la fase di asciugatura si
svolgerà completamente.
6. Pulsante di partenza ritardata
"PARTENZA RITARDATA"
Permette di posticipare l’inizio del programma
da un tempo minimo di 1 ora fino a 9 ore.
Come impostare la partenza ritardata:
Premendo il pulsante sul visore digitale appare il
numero “0”.
Premendo ancora il pulsante si può selezionare
il numero delle ore di ritardo inizio programma
fino ad un massimo di 9.
Esempio:
Se avete selezionato il numero "2" il programma
di lavaggio inizierà dopo 2 ore.
Per cancellare la partenza ritardata impostata,
premere il pulsante fino a leggere sul visore
digitale il numero "0".
Chiudere la porta della lavastoviglie per dare il
via al conto alla rovescia; un segnale acustico
lungo (circa 1 secondo) vi informa che la
funzione è attiva.
Un punto lampeggiante sul visore digitale
indica che la partenza ritardata è inserita.
Riaprendo la porta, sul visore digitale potete
leggere, in ore, quanto manca all’inizio del
programma. L’apertura della porta non influisce
sul conto alla rovescia già avviato.
Se durante il conto alla rovescia desiderate
leggere sul visore digitale il numero del
programma selezionato, premete il pulsante
"SELEZIONE PROGR.".
Se dopo aver avviato la partenza ritardata
chiudendo la porta della lavastoviglie
desiderate cancellarla, premete il pulsante
"CANCELLA" per circa 2 secondi, fino
all’emissione del segnale acustico breve di
"comando accettato".
7. Pulsante di cancellazione
programma "CANCELLA"
Se desiderate annullare un programma già in
corso, o un’impostazione appena fatta,
premere questo pulsante per circa 2 secondi,
fino all’emissione del segnale acustico breve di
"comando accettato".
Sul visore digitale riappare il numero del primo
programma selezionabile (nr. 1 - Ammollo)
mentre la lampada spia di selezione programmi
lampeggia, ad indicare che la lavastoviglie è
azzerata ed è possibile selezionare un nuovo
programma e nuove opzioni.
Nota: Questo pulsante è operativo solo dopo
aver dato il via al programma (o alla partenza
ritardata) chiudendo la porta della lavastoviglie.
8. Lampada spia "WRD"
Si illumina quando si seleziona il programma
più energico (nr. 2 - Intensivo 70°C) con
prelavaggio caldo, adatto per pentole e
stoviglie particolarmente sporche.
La sigla WRD - Washing Rotative Dispenser-
riassume la tecnologia di questo nuovo
contenitore e distributore automatico, che
miscela nei tempi e nei modi più appropriati il
detersivo con l’acqua del prelavaggio caldo,
rafforzando le capacità di lavaggio della
lavastoviglie.
6
PCP13I
Prima di usare la vostra lavastoviglie per la
prima volta:
Assicuratevi che il collegamento idraulico ed
elettrico siano stati correttamente eseguiti
come indicato nelle istruzioni per
l’installazione.
Rimuovere qualsiasi imballaggio dall’interno
della macchina.
Regolare l’addolcitore dell’acqua.
Riempire il contenitore del sale.
Riempire il contenitore del brillantante.
Regolazione dell’addolcitore
dell’acqua
La lavastoviglie è corredata di un addolcitore
d’acqua che, utilizzando del sale rigenerante
specifico per lavastoviglie, fornisce acqua priva di
calcare per il lavaggio delle stoviglie.
L’acqua contiene in misura variabile, a seconda
della località, sali calcarei e minerali che si
depositano sulle stoviglie lasciando macchie
bianche e depositi biancastri.
L’addolcitore d’acqua può trattare acqua con
durezza fino a 67°dH (gradi tedeschi) tramite 10
livelli di regolazione.
Richiedere il grado di durezza della vostra acqua
all’Ente erogatore della vostra zona.
L’addolcitore d’acqua è regolato dalla fabbrica al
livello “4”.
Per impostare un livello diverso operare
come segue:
- Premere il tasto ACCESO/SPENTO.
- Premere contemporaneamente per circa 5
secondi i pulsanti di "ASCIUGATURA ECO" e
di "CANCELLA"; sul visore digitale compare il
livello impostato dalla fabbrica "4".
- Premere il pulsante di "ASCIUGATURA ECO"
tante volte fino a leggere sul visore digitale il
livello desiderato. Ad ogni impulso si
incrementa di 1 livello. La spia corrispondente
lampeggia per segnalarvi che questo è il
pulsante da premere
- Dopo 5 secondi che non viene più premuto il
pulsante "ASCIUGATURA ECO" la macchina
memorizza il livello e si riporta nello stato di
impostazione.
☞
☞
Prima dell’uso
7
PBU03I
SO188
Livello
Gradi
Francesi
(°TH)
Gradi
Tedeschi
(°dH)
PPM
(Parti per
milione)
0
1
2
3
4
5
6
7
8
9
0 - 8
9 - 14
15 - 20
21 - 30
31 - 40
41 - 50
51 - 60
61 - 70
71 - 80
81 - 120
0 - 4
5 - 8
9 - 11
12 - 17
18 - 22
23 - 28
29 -33
34 - 39
40 - 45
46 - 67
0 - 80
81 - 140
141 - 200
201 - 300
301 - 400
401 - 500
501 - 600
601 - 700
701 - 800
801 - 1200
Caricamento del sale rigenerante
Se la vostra acqua appartiene al livello “0” non
occorre usare il sale, perché è già dolce.
Usare il sale rigenerante a partire dal livello “1”.
Utilizzare esclusivamente sale specifico
per lavastoviglie.
Altri tipi di sale non specifici per
lavastoviglie, specialmente il sale fino da
cucina, possono danneggiare
l’addolcitore d’acqua.
Durante il caricamento, eventuali fuoriuscite di sale
potrebbero favorire la formazione di ruggine. Si
consiglia pertanto di caricare il sale rigenerante
poco prima di iniziare un programma di lavaggio
(ad eccezione del programma Ammollo).
Caricamento:
1. Svitare e togliere il tappo del contenitore del
sale.
2. Versare circa un litro di acqua nel contenitore
(questa operazione è necessaria solo la prima
volta).
3. Riempire il contenitore di sale (circa 1,5 - 1,8 kg)
utilizzando l’apposito imbuto in dotazione.
4. Riavvitare accuratamente il tappo accertandosi
che la filettatura e la guarnizione non rechino
residui di sale.
In seguito basta aggiungere periodicamente il sale
nel contenitore.
Tale operazione viene segnalata dalla lampada
spia di controllo sale sul pannello comandi che
lampeggia quando il sale è esaurito.
Il contenitore di sale ha sempre dell’acqua al suo
interno; è pertanto normale che questa fuoriesca
durante il riempimento.
La lampada spia di controllo sale sul pannello
comandi può rimanere accesa da 2 a 6 ore
dal ripristino del sale nell’apposito
contenitore, o anche di più se si usano sali
che richiedono più tempo a dissolversi.
Il corretto funzionamento della lavastoviglie
non è comunque pregiudicato.
8
PFS01I
SALE
SALT
SALZ
SEL
SR06
Il brillantante
Questo prodotto rende più brillanti le stoviglie e
migliora l’asciugatura.
Viene introdotto automaticamente durante il
risciacquo caldo.
Il serbatoio posto all’interno della porta può
contenere circa 110 ml di brillantante, sufficienti per
16 - 40 programmi di lavaggio, in funzione della
quantità erogata.
Caricamento del brillantante:
1. Aprire il contenitore ruotando il tappo (A) in
senso antiorario.
2. Versare il brillantante nella bocchetta di carico,
fino a quando in contenitore è pieno (circa 110
ml). La spia (B) posta a fianco del tappo deve
essere completamente scura.
Assicurarsi di richiudere bene il tappo dopo
ogni riempimento.
Aggiungere nuovamente brillantante quando la
spia (B) diventa chiara.
L’eventuale liquido fuoriuscito durante il
riempimento va accuratamente rimosso con un
panno assorbente, per evitare eccessiva
formazione di schiuma nel lavaggio successivo.
Non versare detergente liquido nel contenitore
del brillantante.
Regolazione della quantità erogata
A seconda del risultato di brillantezza e di
asciugatura ottenuti, regolare la quantità di liquido,
agendo sul selettore a 6 posizioni (C) posto
all’interno della bocchetta di carico (posizione 1
quantità minima, posizione 6 quantità massima).
Aumentare gradualmente la quantità se sulle
stoviglie lavate rimangono gocce d’acqua o
macchie di calcare; diminuire invece la quantità se
le stoviglie presentano striature biancastre ed
appiccicose.
9
PFR02I
BR01
A
m
a
x
6
5
4
3
2
1
B
BR03
BR02
C
5
4
6
x
3
a
2
m
1
Il detersivo
Usare esclusivamente detersivi specifici
per lavastoviglie.
Caricamento detersivo:
1. Aprire il coperchio agendo sul pulsante di
aggancio (D).
2. Dosare il detersivo all’interno del contenitore
seguendo le quantità indicate nella tabella
“Programmi di lavaggio”. Poiché i detersivi
non sono tutti uguali, consultare anche le
istruzioni sulle confezioni.
Per aiutarvi a dosare correttamente il
detersivo, all’interno del contenitore ci sono
due gradini di riferimento:
- MIN = 15 ml
- MAX = 30 ml
3. Dopo aver versato il detersivo nel contenitore
richiudere il coperchio.
4. Tutti i programmi con prelavaggio richiedono
una piccola quantità di detersivo da versare
nel contenitore “WRD” posto al centro del
cesto superiore, seguendo le quantità indicate
nella tabella “Programmi di lavaggio”.
Al termine di un qualsiasi programma di lavaggio il
coperchio risulta sempre aperto, pronto per il
successivo impiego.
Ricordiamo che quantità insufficienti di
detersivo sono causa di lavaggio scadente,
mentre un eccesso di detersivo, oltre a non
migliorare i risultati di lavaggio, determina
uno spreco.
Non eccedere nell’uso di detersivo significa
dare un contributo al contenimento
dell’inquinamento ambientale.
Detersivi compatti senza fosfati contenenti
enzimi
Questi nuovi detersivi, sebbene benvenuti dal
punto di vista ecologico perché privi di fosfati e
sbiancanti a base di cloro, sono più sensibili dei
detersivi tradizionali alla durezza dell’acqua.
Pertanto se li utilizzate, aggiungete sale
nell’addolcitore d’acqua già a partire da 4°dH
(7°TH) di durezza della vostra acqua. Eviterete
così indesiderati depositi di calcare su stoviglie e
vasca ed otterrete i migliori risultati di lavaggio.
10
PUD03I
D
MIN
MAX
DE07
Raccomandazioni per l’uso del detersivo e del brillantante
Le nostre prove di laboratorio
hanno dimostrato che i prodotti
FINISH danno buoni risultati e
mantengono la macchina in
perfetta efficienza.
DE13
Loading...
