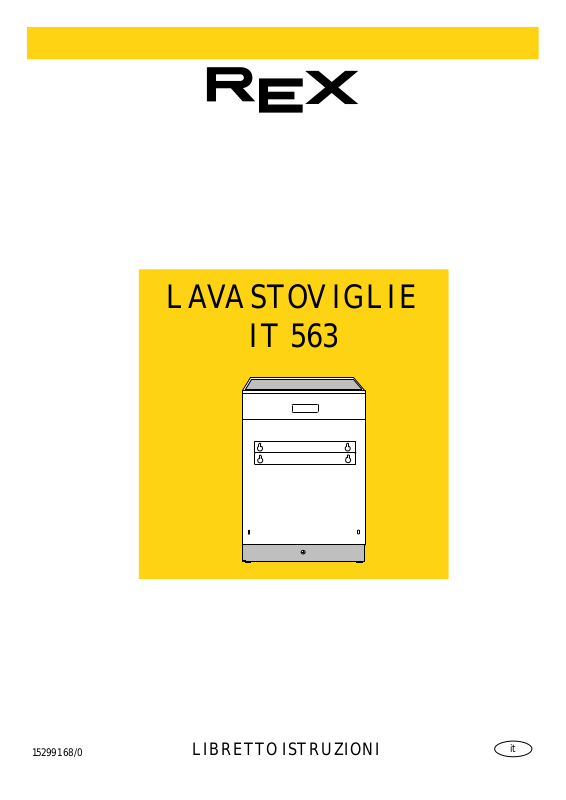

Rex IT563N User Manual

LAVASTOVIGLIE

IT 563

COP04

152991 68/0

LIBRETTO ISTRUZIONI

Avvertenze

È molto importante che questo libretto venga conservato con la lavastoviglie per consultazioni future. In caso di vendita o di trasferimento della stessa ad altro utente, assicurarsi che il libretto accompagni sempre la lavastoviglie per permettere al nuovo proprietario di informarsi sul funzionamento e sui relativi avvertimenti. la stessa cosa vale anche in caso di trasloco senza rimozione della lavastoviglie perché in dotazione all’abitazione.

Queste avvertenze vengono fornite per ragioni di sicurezza. Devono essere lette attentamente prima dell’installazione e prima dell’uso della lavastoviglie.

Installazione

■ Controllate che l’apparecchiatura non abbia

subito alcun danno durante il trasporto. Non collegate mai un’apparecchiatura danneggiata. Se la vostra lavastoviglie è danneggiata, contattate il vostro rivenditore.

■ Per motivi di sicurezza, non alterare o

modificare la vostra lavastoviglie in alcun modo.

■ L’adattamento degli impianti elettrici ed

idraulici per l’installazione della lavastoviglie devono essere eseguiti solo da personale qualificato.

■ Fare attenzione che la lavastoviglie non

appoggi sul cavo di alimentazione o sui tubi di carico e scarico.

Sicurezza per bambini

■ La lavastoviglie deve essere fatta funzionare

solo da persone adulte.

■ I bambini non devono giocare con il pannello

comandi e l’apparecchiatura stessa.

■ Gli elementi di imballaggio possono rivelarsi

pericolosi per i bambini, che potrebbero rischiare il soffocamento. Si consiglia quindi di mantenere l’imballaggio al di fuori della portata dei bambini.

■ Si consiglia di tenere tutti i detersivi in un

luogo sicuro al di fuori della portata dei bambini.

Utilizzo quotidiano

■ Evitare l’apertura della porta durante il

funzionamento della lavastoviglie, in particolare durante le fasi calde di lavaggio. Tale operazione potrebbe infatti provocare fuoriuscite d’acqua calda.

■ Usare solo prodotti (sale, detergente,

brillantante, etc.) specifici per lavastoviglie.

■ Al termine del carico e scarico delle stoviglie

chiudere sempre la porta per evitare di inciampare e farsi male.

■ Non appoggiarsi o sedersi sulla porta aperta

della lavastoviglie.

■ Dopo l’uso, è opportuno scollegare la

lavastoviglie dalla rete elettrica di alimentazione e chiudere il rubinetto dell’acqua.

■ Eventuali riparazioni della lavastoviglie

devono essere eseguite da personale qualificato. Riparazioni improprie possono porre l’utente in serio pericolo. Se la vostra apparecchiatura necessita qualsiasi riparazione, contattate il Centro di Assistenza Tecnica autorizzato ed esigete sempre pezzi di ricambio originali.

Smaltimento

■ La lavastoviglie fuori uso deve essere resa

inutilizzabile; staccare e tagliare le connessioni elettriche ed idrauliche e rendere la porta non chiudibile.

■ Per un corretto smaltimento della lavastoviglie

rivolgersi all’Azienda Municipalizzata che provvede alla raccolta dei rifiuti solidi urbani.

■ La lavastoviglie è progettata per il lavaggio di

normali utensili domestici. Oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi acidi o alcalini, solventi, non devono essere lavati in lavastoviglie.

PSI01I

Indice

Per l’utente

Avvertenze 2 Guida all’uso del libretto istruzioni 3 Descrizione dell’apparecchiatura 4 Pannello comandi 5 Prima dell’uso 6

Regolazione dell’addolcitore dell’acqua 6 Il brillantante 8 Il detersivo 9

Uso della lavastoviglie 10 Sistemazione delle stoviglie 10 Regolazione in altezza del cesto superiore 11

Consigli per il lavaggio 12 Programmi di lavaggio 13 Sequenza delle operazioni 14 Manutenzione 15

Pulizia interna 15 Pulizia del filtro centrale 15 Pulizia del filtro grande 15 Pulizia esterna 16 Periodi di sosta prolungata 16 Rischi del gelo 16 Movimentazione 16

Per l’installatore

Installazione 19

Caratteristiche tecniche 19 Collegamento all’alimentazione

dell’acqua 20 Collegamento allo scarico 21 Collegamento elettrico 21 Applicazione del pannello frontale 22 Inserimento nel vano di alloggiamento

di alloggiamento 23 Regolazione dell’altezza 23 Regolazione del bilanciamento porta 24 Fissaggio ai mobili adiacenti 24 Adattamento dello zoccolo 25

Rimedi alle anomalie di funzionamento 17

Guida all’uso del libretto istruzioni

☞

Informazioni di sicurezza

Istruzioni passo a passo

Consigli e suggerimenti

Informazioni ambientali

PCO05I

Descrizione dell’apparecchiatura

Distanzieri

Cesto superiore

Fermi cesto superiore

Filtro grande

Contenitore sale

Contenitore detersivo

Contenitore brillantante

Spruzzatore rotante superiore

Regolazione bilanciamento porta

Spruzzatore rotante inferiore

Filtro centrale

Cesto inferiore

Cestino porta posate

Targhetta matricola

IN47

Pannello comandi

PDA05I

Pannello comandi

123

In questa lavastoviglie, progettata per essere completamente mimetizzata tra i mobili della cucina, i comandi sono collocati sulla parte superiore della porta. Per l’uso dei comandi è necessario tenere la porta leggermente aperta.

Per facilitare la comunicazione delle operazioni che la lavastoviglie svolge sono stati introdotti dei segnali acustici.

Segnale acustico breve di "comando accettato"

Premendo uno qualsiasi dei pulsanti: un segnale acustico breve vi informa che la macchina ha accettato il comando impartito; se premendo un pulsante non udite alcun segnale.

Segnale acustico lungo di "esecuzione programma"

Un segnale acustico continuo della durata di circa un secondo, udibile solo quando si chiude la porta della lavastoviglie, vi informa che si sta avviando il programma di lavaggio.

Per ripristinare i segnali acustici ripremere contemporaneamente i due pulsanti per circa 3 secondi, fino ad udire il segnale acustico breve di "comando accettato".

1. Tasto di Acceso/Spento

Premere questo tasto per accendere la lavastoviglie. Si illumina la lampada spia di alimentazione elettrica (2).

Ripremere questo tasto per spegnere la lavastoviglie al termine del lavaggio o in qualsiasi caso di emergenza.

2. Lampada spia di alimentazione elettrica

Si illumina quando il tasto Acceso/Spento è premuto segnalando che la lavastoviglie è alimentata elettricamente.

Segnale acustico intermittente di "fine programma"

Un segnale acustico intermittente della durata globale di cinque secondi vi informa che il programma di lavaggio è finito.

Se desiderate escludere questi segnali acustici premere contemporaneamente i pulsanti "NORMALE 65°c" e "ECO 50°c" per circa 3 secondi, fino ad udire 3 segnali acustici brevi.

SO227

3. Pulsanti di selezione programmi di lavaggio

Premere il pulsante corrispondente al programma di lavaggio scelto, seguendo le istruzioni riportate nella tabella "Programmi di lavaggio"; lampeggia la lampada spia corrispondente al programma selezionato

4. Lampada spia di fine ciclo

Lampeggia quando il programma di lavaggio è terminato. Per disattivarla basta spegnere la lavastoviglie premendo il tasto Acceso/Spento.

PCP11I

Prima dell’uso

Prima di usare la vostra lavastoviglie per la prima volta:

Assicuratevi che il collegamento idraulico ed

☞

elettrico siano stati correttamente eseguiti come indicato nelle istruzioni per l’installazione.

Rimuovere qualsiasi imballaggio dall’interno

☞

della macchina. Regolare l’addolcitore dell’acqua.

☞

Riempire il contenitore del sale.

☞

Riempire il contenitore del brillantante.

☞

Regolazione dell’addolcitore dell’acqua

La lavastoviglie è corredata di un addolcitore d’acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

L’acqua contiene in misura variabile, a seconda della località, sali calcarei e minerali che si depositano sulle stoviglie lasciando macchie bianche e depositi biancastri.

L’addolcitore d’acqua può trattare acqua con durezza fino a 67°dH (gradi tedeschi) tramite 5 livelli di regolazione.

Richiedere il grado di durezza della vostra acqua all’Ente erogatore della vostra zona.

L’addolcitore d’acqua è regolato dalla fabbrica al livello "2".

Livello

1 2 3 4

Se il grado di durezza della vostra acqua è

inferiore ai gradi del livello "1" non occorre usare sale, perché l’acqua è già dolce. Pertanto regolate l’addolcitore d’acqua sul livello "1" senza usare sale rigenerante.

Gradi

Francesi

(°TH)

0 - 8

9 - 20 21 - 40 41 - 60 61 - 80

81 - 120

Gradi

Tedeschi

(°dH)

0 - 4

5 - 11 12 - 22 23 - 33 34 - 45 46 - 67

PPM

(Parti per

milione)

0 - 80

81 - 200 201 - 400 401 - 600 601 - 800

801 - 1200

Potete selezionare un livello di regolazione diverso da quello impostato dalla fabbrica tramite i pulsanti di selezione programmi di lavaggio.

A ciascun pulsante corrisponde un livello (vedere tabella).

Per impostare un livello diverso operare

☞

come segue:

- Premere il tasto Acceso/Spento.

- Premere contemporaneamente per circa 5 secondi i pulsanti di "NORMALE 65°c" e ECO 50°c" fino ad udire il segnale acustico breve di "comando accettato". la lampada spia corrispondente al livello corrente lampeggia rapidamente.

- Premere il pulsante del programma corrispondente al nuovo livello desiderato. Dopo 5 secondi dall’ultima pressione di uno qualsiasi dei pulsanti programma la lavastoviglie memorizza il livello selezionato e ritorna in impostazione programmi.

"Livello 1" = Pulsante programma "AMMOLLO" "Livello 2" = Pulsante programma "INTENSIVO 70°c" "Livello 3" = Pulsante programma "NORMALE 65°c" "Livello 4" = Pulsante programma "ECO 50°c" "Livello 5" = Pulsante programma "BREVE 55°c"

SO228

PBU06I

Caricamento del sale rigenerante

Usare il sale rigenerante a partire dal livello “1”.

Utilizzare esclusivamente sale specifico per lavastoviglie.

Altri tipi di sale non specifici per lavastoviglie, specialmente il sale fino da cucina, possono danneggiare l’addolcitore d’acqua.

Durante il caricamento, eventuali fuoriuscite di sale potrebbero favorire la formazione di ruggine. Si consiglia pertanto di caricare il sale rigenerante poco prima di iniziare un programma di lavaggio (ad eccezione del programma Ammollo).

Caricamento:

1. Svitare e togliere il tappo del contenitore del

sale.

2. Versare circa un litro di acqua nel contenitore (questa operazione è necessaria solo la prima volta).

3. Riempire il contenitore di sale (circa 1,5 - 1,8 kg) utilizzando l’apposito imbuto in dotazione.

4. Riavvitare accuratamente il tappo accertandosi che la filettatura e la guarnizione non rechino residui di sale.

SR06

SALE

SALT

SALZ

SEL

In seguito basta aggiungere periodicamente il sale nel contenitore.

Tale operazione viene segnalata da un indicatore di colore verde inserito nel tappo del contenitore. L’indicatore è ben visibile nella finestrella al centro del tappo fintanto che c’è sale e si abbassa diventando meno visibile quando il sale è esaurito.

Il contenitore di sale ha sempre dell’acqua al suo interno; è pertanto normale che questa fuoriesca durante il riempimento.

SR11

PFS06I

Il brillantante

Questo prodotto rende più brillanti le stoviglie e migliora l’asciugatura.

Viene introdotto automaticamente durante il risciacquo caldo.

Il serbatoio posto all’interno della porta può contenere circa 110 ml di brillantante, sufficienti per 16 - 40 programmi di lavaggio, in funzione della quantità erogata.

Caricamento del brillantante:

1. Aprire il contenitore ruotando il tappo (A) in

senso antiorario.

2. Versare il brillantante nella bocchetta di carico, fino a quando in contenitore è pieno (circa 110 ml). La spia (B) posta a fianco del tappo deve essere completamente scura.

Assicurarsi di richiudere bene il tappo dopo ogni riempimento.

Aggiungere nuovamente brillantante quando la spia (B) diventa chiara.

L’eventuale liquido fuoriuscito durante il riempimento va accuratamente rimosso con un panno assorbente, per evitare eccessiva formazione di schiuma nel lavaggio successivo.

Non versare detergente liquido nel contenitore del brillantante.

Regolazione della quantità erogata

A seconda del risultato di brillantezza e di asciugatura ottenuti, regolare la quantità di liquido, agendo sul selettore a 6 posizioni (C) posto all’interno della bocchetta di carico (posizione 1 quantità minima, posizione 6 quantità massima).

Aumentare gradualmente la quantità se sulle stoviglie lavate rimangono gocce d’acqua o macchie di calcare; diminuire invece la quantità se le stoviglie presentano striature biancastre ed appiccicose.

BR01

BR03

BR02

PFR02I

Il detersivo

Usare esclusivamente detersivi specifici per lavastoviglie.

Caricamento detersivo:

1. Aprire il coperchio agendo sul pulsante di

aggancio (D).

2. Dosare il detersivo all’interno del contenitore seguendo le quantità indicate nella tabella “Programmi di lavaggio”. Poiché i detersivi non sono tutti uguali, consultare anche le istruzioni sulle confezioni.

Per aiutarvi a dosare correttamente il detersivo, all’interno del contenitore ci sono due gradini di riferimento:

- MIN = 15 ml

- MAX = 30 ml

3. Dopo aver versato il detersivo nel contenitore richiudere il coperchio.

4. Tutti i programmi con prelavaggio richiedono una piccola quantità di detersivo da versare sopra il coperchio del contenitore seguendo le quantità indicate nella tabella “Programmi di lavaggio”.

DE07

DE02

MIN

MAX

Al termine di un qualsiasi programma di lavaggio il coperchio risulta sempre aperto, pronto per il successivo impiego.

Ricordiamo che quantità insufficienti di detersivo sono causa di lavaggio scadente, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, determina uno spreco.

Non eccedere nell’uso di detersivo significa dare un contributo al contenimento dell’inquinamento ambientale.

Detersivi compatti senza fosfati contenenti enzimi

Questi nuovi detersivi, sebbene benvenuti dal punto di vista ecologico perché privi di fosfati e sbiancanti a base di cloro, sono più sensibili dei detersivi tradizionali alla durezza dell’acqua. Pertanto se li utilizzate, aggiungete sale nell’addolcitore d’acqua già a partire da 4°dH (7°TH) di durezza della vostra acqua. Eviterete così indesiderati depositi di calcare su stoviglie e vasca ed otterrete i migliori risultati di lavaggio.

Raccomandazioni per l’uso del detersivo e del brillantante

Le nostre prove di laboratorio hanno dimostrato che i prodotti FINISH danno buoni risultati e mantengono la macchina in perfetta efficienza.

PUD02I
