Page 1
LAVASTOVIGLIE
IT 44
COP04
152991 63/0
LIBRETTO ISTRUZIONI
it
Page 2
Avvertenze
È molto importante che questo libretto venga conservato con la lavastoviglie per consultazioni
future. In caso di vendita o di trasferimento della stessa ad altro utente, assicurarsi che il libretto
accompagni sempre la lavastoviglie per permettere al nuovo proprietario di informarsi sul
funzionamento e sui relativi avvertimenti. la stessa cosa vale anche in caso di trasloco senza
rimozione della lavastoviglie perché in dotazione all’abitazione.
Queste avvertenze vengono fornite per ragioni di sicurezza. Devono essere lette attentamente
prima dell’installazione e prima dell’uso della lavastoviglie.
Installazione
■ Controllate che l’apparecchiatura non abbia
subito alcun danno durante il trasporto.
Non collegate mai un’apparecchiatura
danneggiata. Se la vostra lavastoviglie è
danneggiata, contattate il vostro rivenditore.
■ Per motivi di sicurezza, non alterare o
modificare la vostra lavastoviglie in alcun
modo.
■ L’adattamento degli impianti elettrici ed
idraulici per l’installazione della lavastoviglie
devono essere eseguiti solo da personale
qualificato.
■ Fare attenzione che la lavastoviglie non
appoggi sul cavo di alimentazione o sui tubi di
carico e scarico.
Sicurezza per bambini
■ La lavastoviglie deve essere fatta funzionare
solo da persone adulte.
■ I bambini non devono giocare con il pannello
comandi e l’apparecchiatura stessa.
■ Gli elementi di imballaggio possono rivelarsi
pericolosi per i bambini, che potrebbero
rischiare il soffocamento. Si consiglia quindi di
mantenere l’imballaggio al di fuori della
portata dei bambini.
■ Si consiglia di tenere tutti i detersivi in un
luogo sicuro al di fuori della portata dei
bambini.
Utilizzo quotidiano
■ Evitare l’apertura della porta durante il
funzionamento della lavastoviglie, in
particolare durante le fasi calde di lavaggio.
Tale operazione potrebbe infatti provocare
fuoriuscite d’acqua calda.
■ Usare solo prodotti (sale, detergente,
brillantante, etc.) specifici per lavastoviglie.
■ Al termine del carico e scarico delle stoviglie
chiudere sempre la porta per evitare di
inciampare e farsi male.
■ Non appoggiarsi o sedersi sulla porta aperta
della lavastoviglie.
■ Dopo l’uso, è opportuno scollegare la
lavastoviglie dalla rete elettrica di
alimentazione e chiudere il rubinetto
dell’acqua.
■ Eventuali riparazioni della lavastoviglie
devono essere eseguite da personale
qualificato. Riparazioni improprie possono
porre l’utente in serio pericolo. Se la vostra
apparecchiatura necessita qualsiasi
riparazione, contattate il Centro di Assistenza
Tecnica autorizzato ed esigete sempre pezzi
di ricambio originali.
Smaltimento
■ La lavastoviglie fuori uso deve essere resa
inutilizzabile; staccare e tagliare le
connessioni elettriche ed idrauliche e rendere
la porta non chiudibile.
■ Per un corretto smaltimento della lavastoviglie
rivolgersi all’Azienda Municipalizzata che
provvede alla raccolta dei rifiuti solidi urbani.
■ La lavastoviglie è progettata per il lavaggio di
normali utensili domestici. Oggetti contaminati
da benzina, vernice, avanzi di acciaio o ferro,
prodotti chimici corrosivi acidi o alcalini,
solventi, non devono essere lavati in
lavastoviglie.
2
PSI01I
Page 3
Indice
Per l’utente
Avvertenze 2
Guida all’uso del libretto istruzioni 3
Descrizione dell’apparecchiatura 4
Pannello comandi 5
Prima dell’uso 6
Regolazione dell’addolcitore dell’acqua 6
Caricamento del sale rigenerante 7
Il brillantante 8
Il detersivo 9
Uso della lavastoviglie 10
Sistemazione delle stoviglie 10
Utilizzazione del cesto inferiore 10
Il cesto portaposate 10
Il cesto superiore 11
Consigli per il lavaggio 12
Programmi di lavaggio 13
Per l’installatore
Installazione 18
Caratteristiche tecniche 18
Collegamento all’alimentazione
dell’acqua 19
Collegamento allo scarico 20
Collegamento elettrico 20
Inserimento nel vano di alloggiamento 21
Livellamento 21
Applicazione del pannello frontale 21
Fissaggio al piano di lavoro 22
Regolazione del bilanciamento porta 23
Adattamento dello zoccolo 23
Sequenza delle operazioni 14
Manutenzione 15
Pulizia interna 15
Pulizia dei filtri centrali 15
Pulizia del filtro grande 15
Pulizia esterna 16
Periodi di sosta prolungata 16
Rischi del gelo 16
Movimentazione 16
Rimedi alle anomalie di funzionamento 17
Guida all’uso del libretto istruzioni
☞
Informazioni di sicurezza
Istruzioni passo a passo
Consigli e suggerimenti
Informazioni ambientali
3
PCO02I
Page 4
Descrizione dell’apparecchiatura
Regolazione durezza
acqua
Fermi
cesto superiore
Spruzzatore rotante
inferiore
Filtro grande
Contenitore
sale
Contenitore
detersivo
Cesto
superiore
Spruzzatore rotante
superiore
Filtri centrali
Elemento
riscaldante
Contenitore
brillantante
IN41
4
PDA02I
Page 5
Pannello comandi
1234
In questa lavastoviglie, progettata per essere
completamente mimetizzata tra i mobili della
cucina, i comandi sono collocati sulla parte
superiore della porta.
Per l’uso dei comandi è necessario tenere la
porta leggermente aperta.
1. Tasto di acceso/spento
Premerlo per avviare un programma.
Ripremerlo per arrestare un programma o per
spegnere la lavastoviglie.
In caso di emergenza o prima di impostare o
cambiare un programma già in corso la
macchina deve essere disinserita agendo su
questo tasto.
2. Guida programmi di lavaggio
È una guida riassuntiva della tabella programmi
di lavaggio che vi aiuterà nella scelta quotidiana
dei programmi.
3. Indice di riferimento per la
partenza programmi
4. Manopola di selezione programmi
Per scegliere il programma di lavaggio desiderato,
ruotare la manopola in senso orario fino a far
coincidere la lettera del programma prescelto con
l’indice di riferimento sul pannello comandi.
Alla fine del programma di lavaggio la
lavastoviglie si ferma automaticamente in
posizione STOP.
5
PCP03I
Page 6
Prima dell’uso
Prima di usare la vostra lavastoviglie per la
prima volta:
Assicuratevi che il collegamento idraulico ed
☞
elettrico siano stati correttamente eseguiti
come indicato nelle istruzioni per
l’installazione.
Rimuovere qualsiasi imballaggio dall’interno
☞
della macchina.
Regolare l’addolcitore dell’acqua.
☞
Riempire il contenitore del sale.
☞
Riempire il contenitore del brillantante.
☞
Regolazione dell’addolcitore dell’acqua
La lavastoviglie è corredata di un addolcitore
d’acqua che, utilizzando del sale rigenerante
specifico per lavastoviglie, fornisce acqua priva di
calcare per il lavaggio delle stoviglie.
L’acqua contiene in misura variabile, a seconda
della località, sali calcarei e minerali che si
depositano sulle stoviglie lasciando macchie
bianche e depositi biancastri.
L’addolcitore d’acqua può trattare acqua con
durezza fino a 50°dH (gradi tedeschi) tramite 5
livelli di regolazione.
Richiedere il grado di durezza della vostra acqua
all’Ente erogatore della vostra zona.
Nella tabella a fianco trovate il livello corrispondente
alla durezza della vostra acqua e le indicazioni
sulle operazioni di regolazioni necessarie.
L’addolcitore d’acqua è regolato dalla fabbrica al
livello “2” in quanto questo soddisfa la maggior
parte delle utenze.
Se la vostra acqua appartiene al livello 1, non è
necessario usare il sale rigenerante né effettuare
alcuna regolazione, in quanto è già dolce.
Durezza dell’acqua
Uso
sale
rigenerante
NO
*
SI
SI
SI
SI
Regolazione
dell’addolcitore
NO
NO
SI
NO
SI
i
°TH
gradi
francesi
0-14
15-39
40-50
51-70
71-90
Livello
*
usate il sale già a partire da 4°dH (8°TH).
°dH
gradi
tedesch
1
0-7
2
8-21
3
22-28
4
29-39
5
40-50
Se usate detersivi a bassa alcalinità contenenti enzimi
Regolazione
sulla
macchina
NO
NO
NO
SI
SI
Per impostare un livello diverso operare
☞
come segue:
Per livelli 3 e 5:
Regolazione dell’addolcitore
estrarre il cesto inferiore, svitare e togliere il tappo
del contenitore del sale rigenerante posto sul fondo
della vasca; con un cacciavite o un coltello ruotare
di 180° in senso antiorario il selettore a due
posizioni dalla posizione
- a quella +.
Per livelli 4 e 5:
Regolazione sulla lavastoviglie
forare la membrana Ache si trova sulla parte
frontale della lavastoviglie, angolo superiore
sinistro.
Con durezza dell’acqua di livello 5 sono necessarie
sia la regolazione dell’addolcitore che sulla
lavastoviglie.
AA01
A
AA04
6
PBU02I
Page 7
Caricamento del sale rigenerante
Se la vostra acqua appartiene al livello “1” non
occorre usare il sale, perché è già dolce.
Usare il sale rigenerante a partire dal livello “2”.
Utilizzare esclusivamente sale specifico
per lavastoviglie.
Altri tipi di sale non specifici per
lavastoviglie, specialmente il sale fino da
cucina, possono danneggiare
l’addolcitore d’acqua.
Durante il caricamento, eventuali fuoriuscite di sale
potrebbero favorire la formazione di ruggine. Si
consiglia pertanto di caricare il sale rigenerante
poco prima di iniziare un programma di lavaggio
(ad eccezione del programma Ammollo).
Caricamento:
1. Svitare e togliere il tappo del contenitore del
sale.
2. Versare circa mezzo litro di acqua nel contenitore
(questa operazione è necessaria solo la prima
volta).
3. Riempire il contenitore di sale (circa 1 kg)
utilizzando l’apposito imbuto in dotazione.
4. Riavvitare accuratamente il tappo accertandosi
che la filettatura e la guarnizione non rechino
residui di sale.
SALE
SALT
SALZ
SEL
In seguito basta aggiungere periodicamente il sale
nel contenitore.
Tale operazione viene segnalata da un indicatore
di colore verde inserito nel tappo del contenitore.
I’indicatore è ben visibile nella finestrella al centro
del tappo fintanto che c’è il sale e si abbassa
diventando meno visibile quando il sale è esaurito.
Il contenitore di sale ha sempre dell’acqua al suo
interno; è pertanto normale che questa fuoriesca
durante il riempimento.
SR06
SR11
7
PFS04I
Page 8
Il brillantante
Questo prodotto rende più brillanti le stoviglie e
migliora l’asciugatura.
Viene introdotto automaticamente durante il
risciacquo caldo.
Il serbatoio posto all’interno della porta può
contenere circa 110 ml di brillantante, sufficienti per
16 - 40 programmi di lavaggio, in funzione della
quantità erogata.
Caricamento del brillantante:
1. Aprire il contenitore ruotando il tappo (A) in
senso antiorario.
2. Versare il brillantante nella bocchetta di carico,
fino a quando in contenitore è pieno (circa 110
ml). La spia (B) posta a fianco del tappo deve
essere completamente scura.
Assicurarsi di richiudere bene il tappo dopo
ogni riempimento.
Aggiungere nuovamente brillantante quando la
spia (B) diventa chiara.
L’eventuale liquido fuoriuscito durante il
riempimento va accuratamente rimosso con un
panno assorbente, per evitare eccessiva
formazione di schiuma nel lavaggio successivo.
Non versare detergente liquido nel contenitore
del brillantante.
Regolazione della quantità erogata
A seconda del risultato di brillantezza e di
asciugatura ottenuti, regolare la quantità di liquido,
agendo sul selettore a 6 posizioni (C) posto
all’interno della bocchetta di carico (posizione 1
quantità minima, posizione 6 quantità massima).
Aumentare gradualmente la quantità se sulle
stoviglie lavate rimangono gocce d’acqua o
macchie di calcare; diminuire invece la quantità se
le stoviglie presentano striature biancastre ed
appiccicose.
BR01
BR03
B
A
5
4
6
x
3
a
2
m
1
C
5
4
6
x
3
a
2
m
1
BR02
8
PFR02I
Page 9

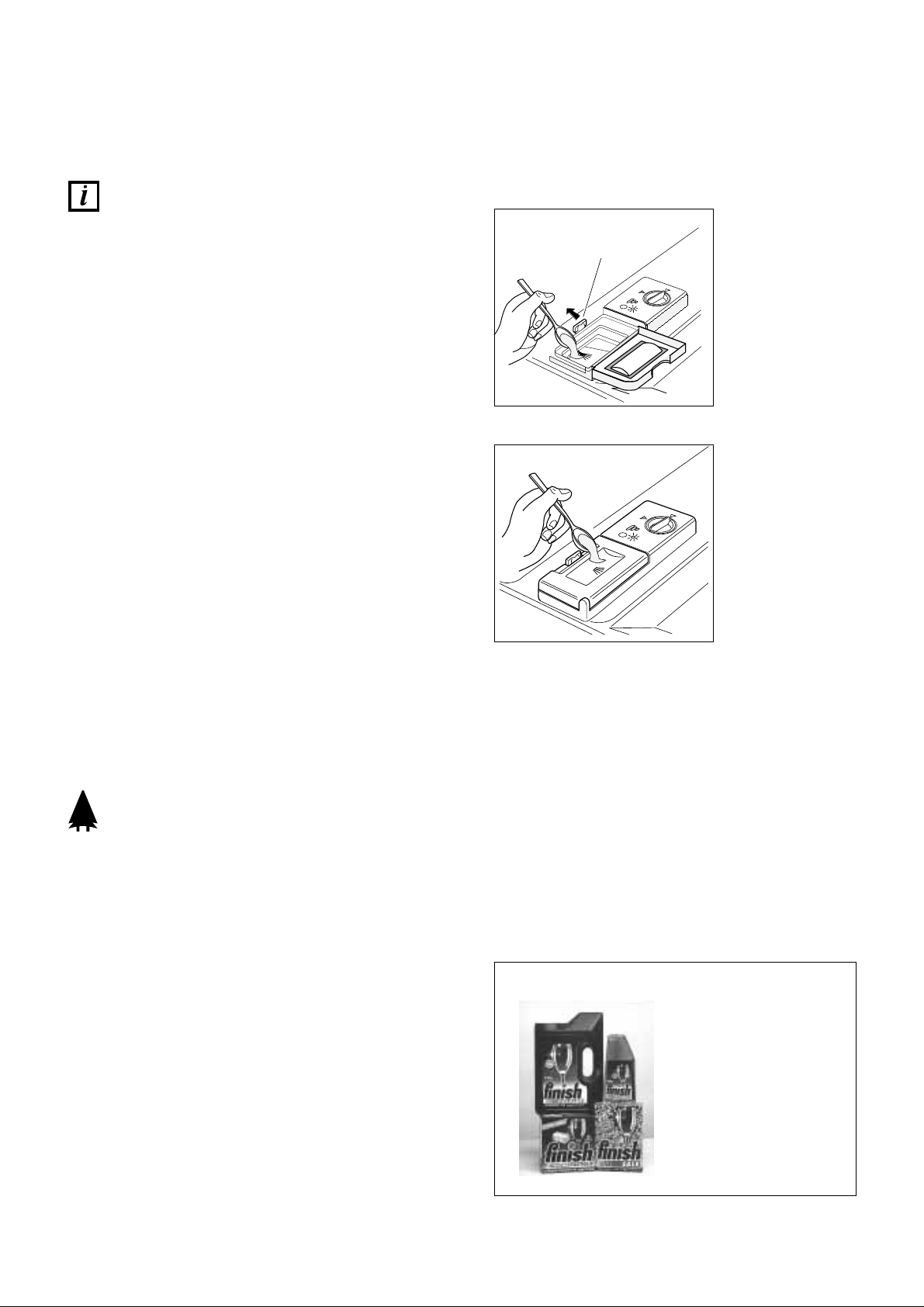

Il detersivo
Usare esclusivamente detersivi specifici
per lavastoviglie.
Caricamento detersivo:
1. Aprire il coperchio agendo sul pulsante di
aggancio (D).
2. Dosare il detersivo all’interno del contenitore
seguendo le quantità indicate nella tabella
“Programmi di lavaggio”. Poiché i detersivi
non sono tutti uguali, consultare anche le
istruzioni sulle confezioni.
Per aiutarvi a dosare correttamente il
detersivo, all’interno del contenitore ci sono
due gradini di riferimento:
- MIN = 15 ml
- MAX = 30 ml
3. Dopo aver versato il detersivo nel contenitore
richiudere il coperchio.
4. Tutti i programmi con prelavaggio richiedono
una piccola quantità di detersivo da versare
sopra il coperchio del contenitore seguendo le
quantità indicate nella tabella “Programmi di
lavaggio”.
DE07
DE02
D
MIN
MAX
Al termine di un qualsiasi programma di lavaggio il
coperchio risulta sempre aperto, pronto per il
successivo impiego.
Ricordiamo che quantità insufficienti di
detersivo sono causa di lavaggio scadente,
mentre un eccesso di detersivo, oltre a non
migliorare i risultati di lavaggio, determina
uno spreco.
Non eccedere nell’uso di detersivo significa
dare un contributo al contenimento
dell’inquinamento ambientale.
Detersivi compatti senza fosfati contenenti
enzimi
Questi nuovi detersivi, sebbene benvenuti dal
punto di vista ecologico perché privi di fosfati e
sbiancanti a base di cloro, sono più sensibili dei
detersivi tradizionali alla durezza dell’acqua.
Pertanto se li utilizzate, aggiungete sale
nell’addolcitore d’acqua già a partire da 4°dH
(7°TH) di durezza della vostra acqua. Eviterete
così indesiderati depositi di calcare su stoviglie e
vasca ed otterrete i migliori risultati di lavaggio.
Raccomandazioni per l’uso del detersivo e del brillantante
Le nostre prove di laboratorio
hanno dimostrato che i prodotti
FINISH danno buoni risultati e
mantengono la macchina in
perfetta efficienza.
9
PUD02I
Page 10
Uso della lavastoviglie
Sistemazione delle stoviglie
Prima di disporre le stoviglie nei cesti asportare
tutti i residui delle pietanze, per evitare di intasare i
filtri, con conseguente riduzione dell’efficacia di
lavaggio.
Non caricare stoviglie di dimensioni molto
ridotte che possono cadere dai cesti.
Aprire la porta ed estrarre i cesti.

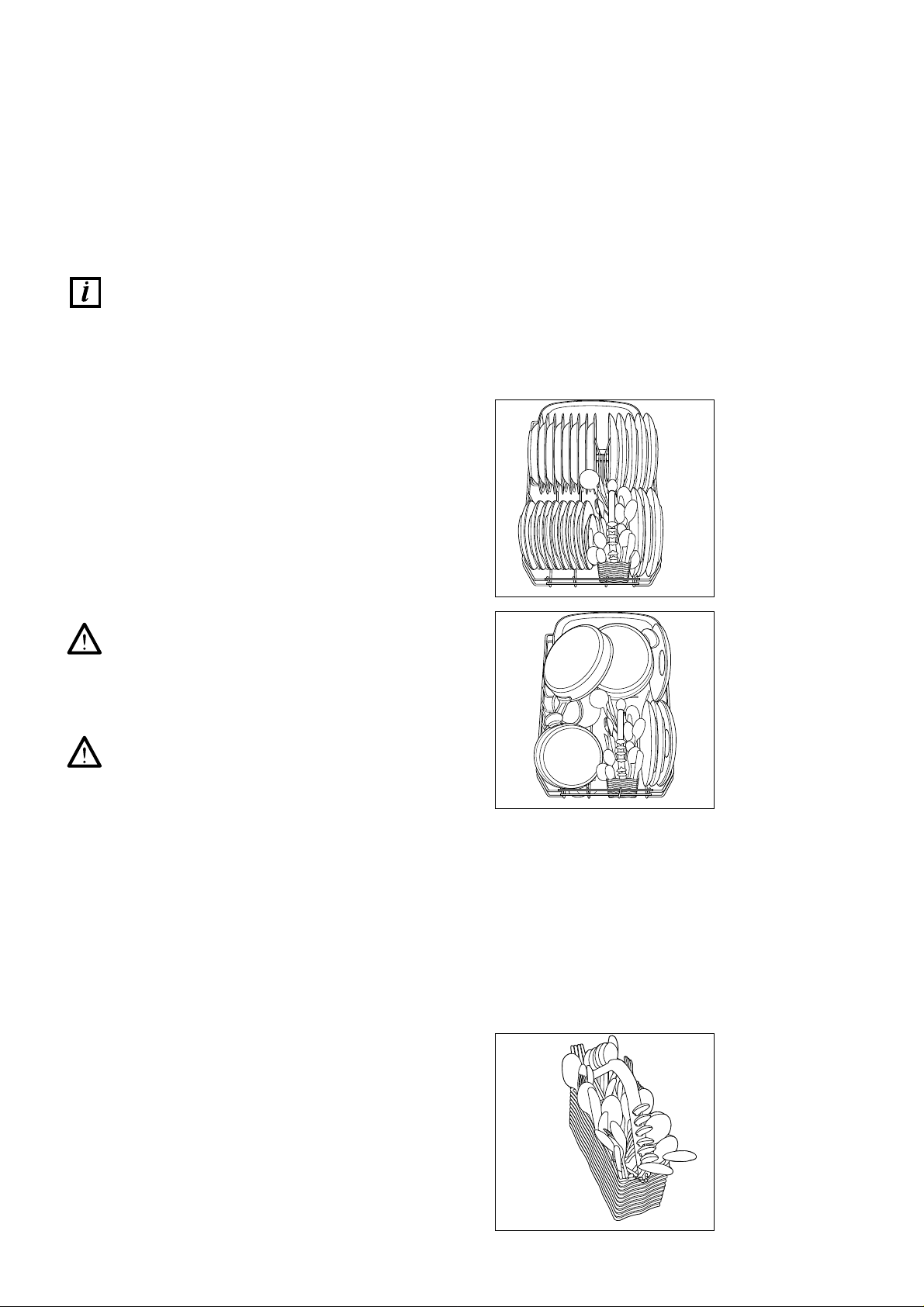

Utilizzazione del cesto inferiore
Il cesto inferiore è destinato a contenere pentole,
coperchi, piatti (fino a 27 cm di diametro),
insalatiere, posate, ecc. come indicato nelle figure.
Piatti da portata e coperchi grandi vanno sistemati
di preferenza alla periferia del cesto, facendo
attenzione a non bloccare la rotazione dello
spruzzatore rotante superiore.
Il cesto porta posate
UI38
IEC 436 / DIN 44990
Non riporre posate lunghe, specialmente
coltelli affilati nel cesto posate in quanto
rappresentano un potenziale pericolo:
devono essere sistemate orizzontalmente
nel cesto superiore.
Porre attenzione nel maneggiare posate
affilate e/o taglienti.
Le posate vanno sistemate nell’apposito cestino
asportabile con i manici rivolti verso il basso.
Se questi ultimi sporgono dal fondo del cestino
bloccando la rotazione dello spruzzatore rotante
inferiore, capovolgere le posate.
Intercalare i cucchiai con le altre posate per evitare
che si addossino.
Le posate d’argento, se mescolate con quelle in
acciaio, tendono a scurire. Caricarle nel cesto
porta posate separate dalle altre.
I cucchiaini possono essere caricati nei fori appositi
sulla maniglia del cesto.
UI24
10
UI10
PBA04I
Page 11

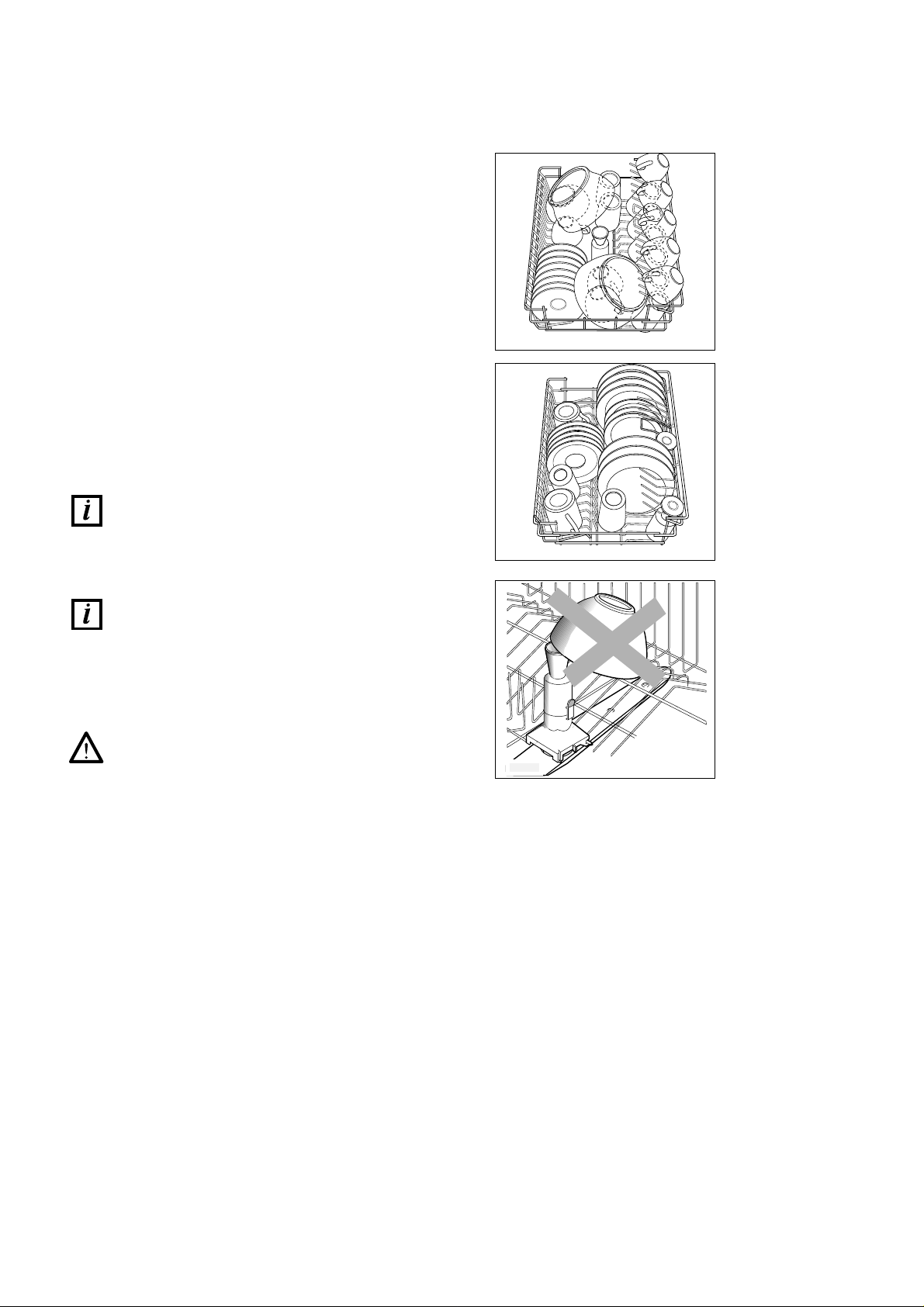

Il cesto superiore
Il cesto superiore è adatto a contenere piatti
(dessert, sottotazze, piani e fondi fino a 24 cm di
diametro), insalatiere, tazze e bicchieri.
I bicchieri a gambo lungo possono essere appesi,
capovolti, ai settori alti porta tazze.
Piatti con un diametro fino a 24 cm possono essere
caricati nella parte frontale del cesto superiore.
Caricare preferibilmente nel cesto superiore gli
oggetti leggeri (ciotole in plastica ecc.) e sistemarli
in modo che non si rovescino appoggiandovi vicino
oggetti più pesanti.
Prima di chiudere la porta verificare che
gli spruzzatori rotanti possano girare
liberamente.
Importante
Per garantire la distribuzione dell’acqua al
cesto superiore, non coprire con le
stoviglie l’imbuto di ingresso dell’acqua al
centro del cesto superiore.
US20
US21
IEC 436 / DIN 44990
US16
Al termine del carico e scarico delle
stoviglie chiudere sempre la porta per
evitare di inciampare e farsi male.
US16
11
PBA05I
Page 12
Consigli per il lavaggio
Per risparmiare energia
Riporre le stoviglie nella macchina appena
terminati i pasti, sistemarle anche in più riprese:
potranno essere lavate tutte assieme quando il
carico sarà completo.
Eseguire eventualmente il programma di
“Ammollo” (vedere tabella “Programmi di
lavaggio”) per evitare che lo sporco si secchi
sulle stoviglie, nell’attesa di eseguire il
programma di lavaggio completo.
Non prelavare le stoviglie sotto l’acqua corrente.
Per ottenere i migliori risultati di
lavaggio
Prima di disporre le stoviglie in macchina
asportare tutti i residui delle pietanze.
Inclinare leggermente gli oggetti con bombatura
o incavi per facilitare il passaggio dell’acqua.
Evitare se possibile il contatto tra stoviglie.
Lasciare socchiusa la porta della lavastoviglie
per almeno 15 - 30 minuti appena finito il ciclo.
Svuotare prima il cesto inferiore, poi quello
superiore; si eviteranno così sgocciolamenti dal
cesto superiore sulle stoviglie del cesto
inferiore.
Stoviglie non adatte
I seguenti articoli non devono essere lavati
in lavastoviglie (eccetto se venduti come
idonei al lavaggio in lavastoviglie):
- Posate con impugnatura in legno o corno o
parti incollate
- stoviglie con impugnature in legno
- oggetti in alluminio
- oggetti in cristallo
- oggetti in plastica
- articoli in rame
- porcellane antiche o dipinte a mano
Alcuni tipi di decorazioni, se non sono garantiti
per il lavaggio in lavastoviglie, possono
scolorire.
Cristalli e oggetti in plastica, se non garantiti per
il lavaggio in lavastoviglie, è preferibile lavarli a
mano.
Alcuni tipi di vetro possono diventare opachi
dopo molti lavaggi in lavastoviglie.
Le posate d’argento, se mescolate con quelle in
acciaio, tendono a scurire. Come precauzione
non lavarli assieme.
Oggetti in ferro o ghisa possono arrugginire e
macchiare altre stoviglie.
L’alluminio tende a scurire; il rame, il peltro e
l’ottone tendono a macchiarsi.
12
Se in dubbio consultate il fabbricante
dell’articolo.
In caso di acquisto di nuove stoviglie
accertarsi che siano idonee al lavaggio
in lavastoviglie.
PHT02I
Page 13
Programmi di lavaggio
Programmi
NORMALE
*
65°C
CON
PRELAVAGGIO
NORMALE
65°C
SENZA
PRELAVAGGIO
BREVE
**
65°C
AMMOLLO
Tipo di stoviglie
e
tipo di sporco
Sporco normale.
Stoviglie miste e
pentole
Sporco leggero.
Stoviglie miste e
pentole
Sporco leggero.
Stoviglie miste e
stoviglie da
party
Qualsiasi.
Carico parziale
(da completarsi
al pasto
successivo)
.
Posizione
manopola
selezione
programma
A
B
C
D
Tasto
da
premere
acceso
spento
acceso
spento
acceso
spento
acceso
spento
Dosi di detergente consigliate
nel
contenitore
sulla porta
sopra il
coperchio del
contenitore
20 g 5 g
20 g /
20 g /
//
Descrizione del programma
Prelavaggio con acqua fredda
Lavaggio con acqua a 65°C
2 risciacqui freddi
1 risciacquo con acqua a 65°C
Lavaggio con acqua a 65°C
2 risciacqui freddi
1 risciacquo con acqua a 65°C
Lavaggio con acqua a 65°C
2 risciacqui freddi
1 risciacquo freddo
(per evitare che lo sporco si
secchi sulle stoviglie).
Per Istituti Prove Comparative
*
- Programma IEC 436/DIN 44990: Programma Normale 65°C con prelavaggio con detergente tipo A;
- Posizione selettore del brillantante: 3;
- Capacità carico stoviglie: 8.
- Quantità detersivo raccomandata: 20 g nel contenitore sulla porta
5 g sopra il coperchio del contenitore.
Questo programma permette di lavare in breve tempo (circa 38 min) un carico completo composto da piatti,
**
bicchieri e stoviglie poco sporche (pentole escluse) e ne consente il loro immediato riutilizzo. per la sua brevità
viene esclusa la fase di asciugatura.
13
PWP02I
Page 14
Sequenza delle operazioni
1. Controllare i filtri
Controllare che i filtri siano puliti e
posizionati correttamente
2. Controllare che ci siano sale e
brillantante
(Vedi paragrafo relativo)
3. Caricare le stoviglie
Asportare qualsiasi residuo di cibo.
Non caricare stoviglie di dimensioni molto
ridotte che possono cadere dai cesti.
Per garantire la distribuzione dell’acqua al
cesto superiore non coprire con le stoviglie
l’imbuto di ingresso dell’acqua al centro
del cesto superiore.
Evitare la sovrapposizione delle stoviglie.
Le posate vanno caricate nell’apposito
cesto porta posate.
7. Avviare il programma di lavaggio
Inserire la spina nella corrente
Aprire il rubinetto dell’acqua.
Premere il tasto acceso/spento e chiudere
la porta: inizia lo svolgimento del programma.
8. Al termine del programma di
lavaggio
La macchina si arresta automaticamente.
Aprire la porta e premere il tasto
acceso/spento per spegnere la lavastoviglie.
Svuotare prima il cesto inferiore, poi quello
superiore: si eviteranno cosi sgocciolamenti
del cesto superiore sulle stoviglie del
cesto inferiore.
Dopo la fine di un ciclo si consiglia di
chiudere il rubinetto dell’acqua e
scollegare la macchina dalla presa di
corrente.
4. Accertarsi che gli spruzzatori
rotanti girino liberamente.
5. Dosare il detersivo
Versare la quantità di detersivo necessaria
nel contenitore apposito, a seconda del
programma scelto, seguendo le indicazioni
della tabella “Programmi di lavaggio”.
Chiudere il coperchio del contenitore.
6. Impostare il programma
La selezione del programma va eseguita
con la porta parzialmente aperta.
Ruotare la manopola in senso orario fino a
far coincidere la lettera del programma
desiderato con l’indice di riferimento sul
pannello comandi.
Evitare l’apertura della porta durante il
funzionamento della lavastoviglie, in
particolare durante le fasi calde di
lavaggio. Tale operazione potrebbe
infatti provocare fuoriuscite d’acqua
calda.
14
POS03I
Page 15
Manutenzione
Pulizia interna
Pulire le guarnizioni perimetrali di tenuta della porta
e dei contenitori detersivo e brillantante con un
panno umido.
Consigliamo di eseguire, ogni tre mesi, un
programma di lavaggio a 65°C senza stoviglie e
con detersivo.

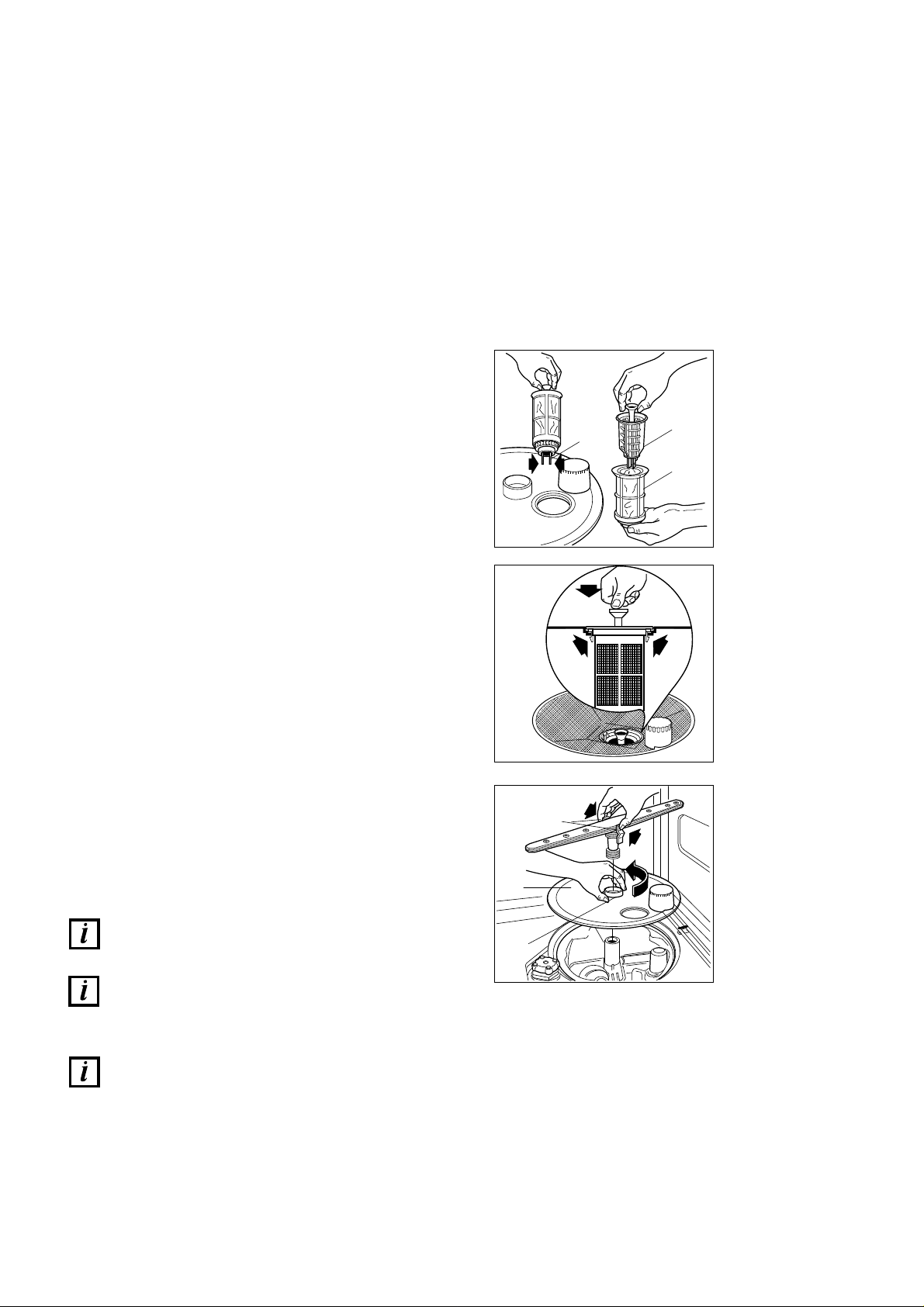

Pulizia dei filtri centrali (dopo ogni ciclo)
Ispezionare i filtri centrali (B) e (C) e pulirli da
eventuali residui sotto l’acqua corrente, aiutandosi
con uno spazzolino.
Per estrarre i filtri centrali:
☞
tirare l’imbuto centrale verso l’alto
estrarre il filtrino più piccolo (C) premendo
contemporaneamente le due alette (D).
MA13
D
C
B
Una volta eseguita la pulizia, reinserire i filtri
premendoli verso il fondo fino allo scatto.
Pulizia del filtro grande (una volta al mese)
Se necessario pulire il filtro grande (A) su
entrambe le facce sotto l’acqua corrente,
aiutandosi con uno spazzolino.
Per estrarre il filtro grande:
☞
1. Togliere lo spruzzatore rotante premendo le
due alette (E).
2. Ruotare in senso antiorario la ghiera (F)
quindi sfilare il filtro.
3. Una volta eseguita la pulizia rimontare il filtro
compiendo le operazioni in ordine inverso.
La lavastoviglie non deve essere usata
senza filtri.
Una ricollocazione non corretta dei filtri
nella loro sede è causa di cattivi risultati
di lavaggio.
MA08
E
A
F
MA01
La pulizia dei filtri è fondamentale per
assicurare il funzionamento ottimale della
lavastoviglie.
15
PMC03I
Page 16
Pulizia esterna
Pulire le superfici esterne della lavastoviglie ed il
pannello comandi con un panno umido e morbido
usando, se necessario solo detergenti neutri.
Non usare mai prodotti o mezzi abrasivi o solventi
(acetone, trielina, ecc.).
Periodi di sosta prolungata
Dovendo lasciare la lavastoviglie inattiva per lungo
tempo è consigliabile:
1. Staccare i collegamenti elettrici ed idraulici.
2. Riempire il serbatoio del brillantante.
3. Lasciare la porta socchiusa per evitare il
ristagno di cattivi odori.
4. Lasciare l’interno della lavastoviglie pulito.
Rischi del gelo
Evitare di mettere la macchina in un ambiente dove
la temperature è inferiore a 0°C. Se ciò non è
possibile staccare e svuotare il tubo di carico
acqua. Portare la lavastoviglie in un ambiente a
temperatura superiore a 0°C prima di avviarla.
Movimentazione
Dovendo spostare la lavastoviglie (traslochi ecc.)
evitare possibilmente accentuate inclinazioni
durante il trasporto.
16
PMC04I
Page 17
Rimedi alle anomalie di funzionamento
Alcuni inconvenienti di funzionamento possono dipendere da operazioni di manutenzione poco corrette
o da dimenticanze. Pertanto prima di chiamare l’Assistenza Tecnica, consultare la lista che segue.
Anomalia Possibili cause / rimedi
La lavastoviglie non si avvia ■ La porta non è chiusa bene
■ La spina non è ben inserita nella presa di corrente.
■ Manca la corrente elettrica alla presa di corrente.
■ Il fusibile è difettoso.
La lavastoviglie non carica ■ Il rubinetto dell’acqua è chiuso. Aprire il rubinetto
acqua ■ Manca l’acqua nella rete idrica.
■ Il tubo di alimentazione acqua è piegato.Riposizionare correttamente il
tubo.
■ Il filtrino del tubo di alimentazione è intasato. Chiudere il rubinetto,
svitare il tubo di carico e pulire il filtrino.
La lavastoviglie non scarica ■ Il tubo di scarico è piegato. Riposizionare correttamente il tubo di
l’acqua scarico.
■ Lo scarico del lavello è ostruito. Liberare il condotto.
■ Lo scarico a muro non ha lo sfiato in aria. Consultare un tecnico
qualificato.
Rumorosità durante il ■ Le stoviglie sbattono tra di loro.
lavaggio ■ Gli spruzzatori rotanti sbattono sulle stoviglie.
La porta si chiude con difficoltà ■ La lavastoviglie non è a livello o è mal incassata.
Depositi calcarei visibili o patina ■ Manca sale rigenerante o la regolazione dell’addolcitore non è
biancastra sulle stoviglie adeguata alla durezza dell’acqua.
■ Il brillantante è esaurito o la dose è bassa.
Le stoviglie non sono ■ Le stoviglie sono rimaste troppo a lungo all'interno della
perfettamente asciutte lavastoviglie.
■ Socchiudere la porta della lavastoviglie alla fine del programma di
lavaggio.
Le stoviglie non sono pulite ■ I cesti sono troppo carichi.
■ Le stoviglie non sono sistemate bene.
■ Gli spruzzatori rotanti non girano.
■ I fori degli spruzzatori rotanti sono ostruiti.
■ L’imbuto di passaggio dell’acqua al centro del cesto superiore è
coperto da stoviglie.
■ L’estremità del tubo di scarico è immersa nell’acqua.
■ I filtri sono intasati.
■ I filtri non sono inseriti nella loro sede.
■ Il detersivo non è dosato adeguatamente, non è adatto, è vecchio,
indurito o di qualità scadente.
■ Il tappo del contenitore sale non è chiuso bene.
■ Il programma di lavaggio scelto è troppo blando.
17
PSN04I
Page 18

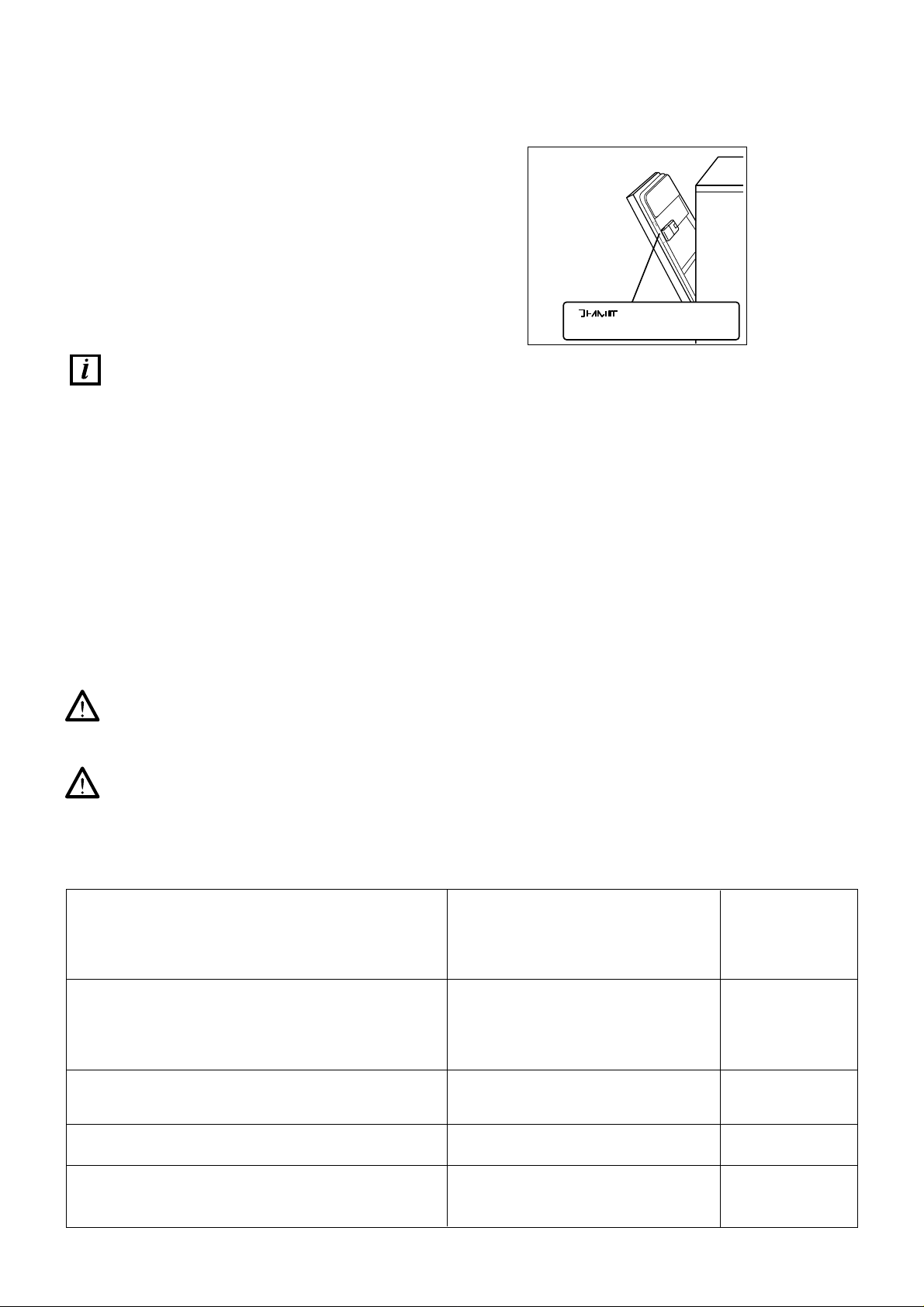

Se dopo queste verifiche la disfunzione rimane,
rivolgersi al più vicino centro di Assistenza Tecnica
autorizzato indicando il tipo di difetto, il modello di
apparecchiatura (Mod.), il numero di prodotto
(Prod. No.) e il numero di fabbricazione (Ser. No.)
che si trovano stampati sulla targhetta di
identificazione della lavastoviglie, posta sul lato
destro della porta.
Eventuali riparazioni della lavastoviglie
devono essere eseguite da personale
qualificato. Riparazioni improprie
possono porre l’utente in serio pericolo.
Se la vostra apparecchiatura necessita
qualsiasi riparazione, contattate il nostro
centro di assistenza o il vostro
rivenditore.
Esigete sempre ricambi originali.
RA01
Mod.
........
Prod.No.
........
Ser. No.
.........
Installazione
L’adattamento dell’impianto elettrico per
l’installazione deve essere eseguito solo
da personale qualificato.
L’adattamento dell’impianto idraulico per
l’installazione deve essere eseguito solo
da personale qualificato.
Caratteristiche tecniche
DIMENSIONI Larghezza 44,6 cm
Altezza 81,8 - 87,8 cm
Profondità max. 55,5 cm
Profondità max. con porta aperta 115 cm
COLLEGAMENTO ELETTRICO Tensione/Frequenza 220 V - 50 Hz
POTENZAASSORBITAMOTORE LAVAGGIO 200 W
POTENZA ELEMENTO RISCALDANTE 1900 W
POTENZATOTALE 2100 W
PRESSIONE ACQUADI ALIMENTAZIONE Minimum 50 kPa (0.5 bar)
Maximum 800 kPa (8 bar)
CAPACITÀ DI CARICO
(in coperti standard IEC) 8
CONSUMI Acqua 24 lt
Energia elettrica 1.3 kW/h
18
PTS02I
Page 19
Rimuovere tutte le parti di imballaggio prima di
posizionare la macchina.
Sistemare la lavastoviglie possibilmente nelle
vicinanze di un rubinetto per il carico dell’acqua e
di uno scarico.

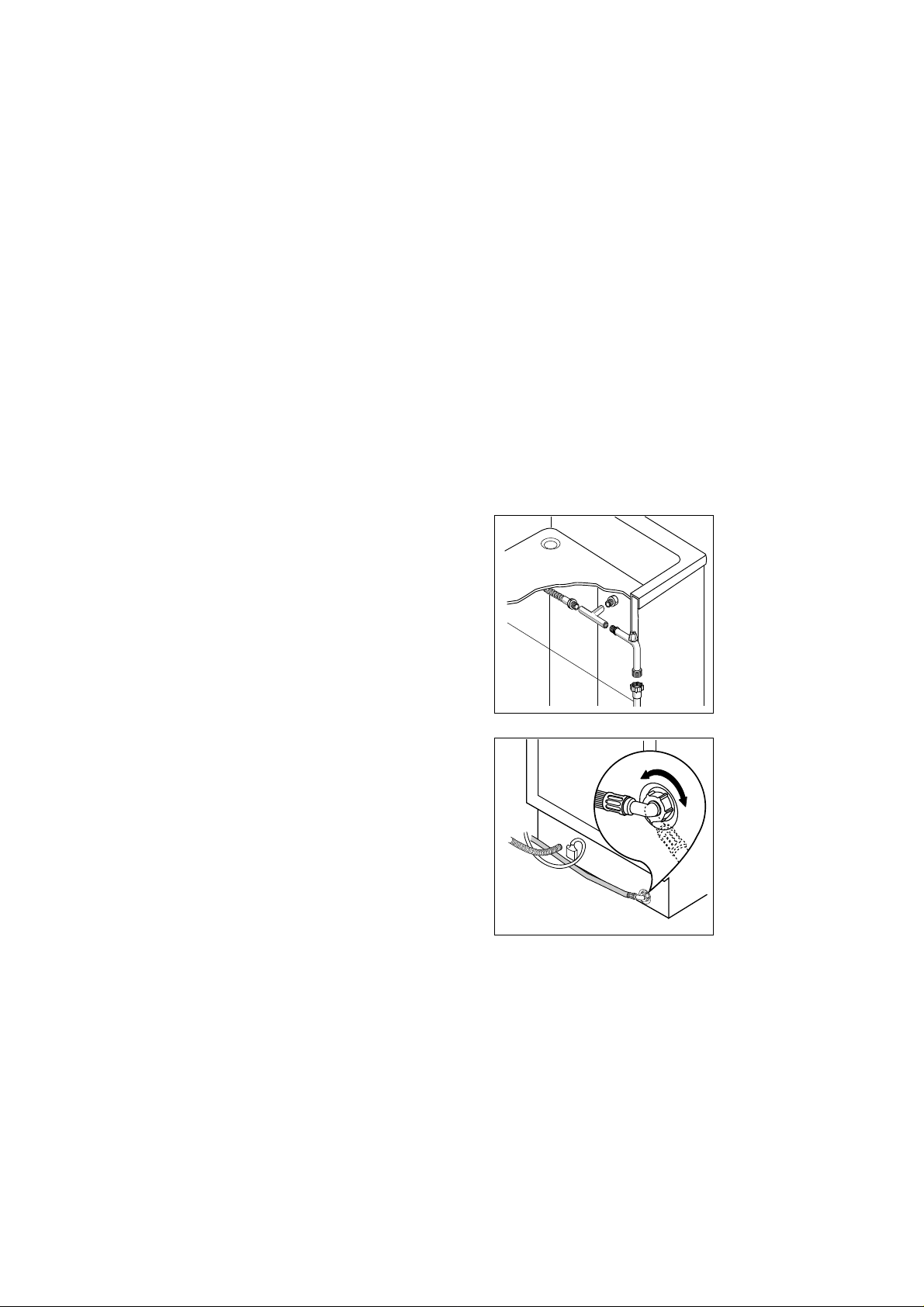

Collegamento all’alimentazione
dell’acqua
La macchina può essere alimentata ad acqua
fredda o calda fino a 60°C max.
Noi consigliamo comunque l’allacciamento
all’acqua fredda.
L’allacciamento all’acqua calda accorcia la durata
dei programmi ma può ridurre l’azione lavante sugli
sporchi tenaci.
Allacciare il tubo di alimentazione ad un rubinetto
con raccordo da 3/4” o ad una presa d’acqua ad
innesto rapido (Press-block).
Controllare che la pressione dell’acqua di
alimentazione rientri nei limiti tra le caratteristiche
tecniche.
Evitare piegamenti o strozzature del tubo che
potrebbero impedire o rallentare il passaggio
dell’acqua.
L’estremità del tubo allacciata alla macchina è
orientabile a piacere previo allentamento della
ghiera di fissaggio.
Riavvitare bene quest’ultima per evitare perdite
d’acqua.
Se la lavastoviglie viene collegata a tubazioni
nuove o rimaste inutilizzate per lungo tempo, è
consigliabile far scorrere l’acqua per alcuni minuti
prima di allacciare il tubo di alimentazione. In tal
modo si evita che depositi di sabbia o di ruggine
vadano ad otturare il filtrino sul tubo di
alimentazione.
CA16
CA06
19
PWA03I
Page 20

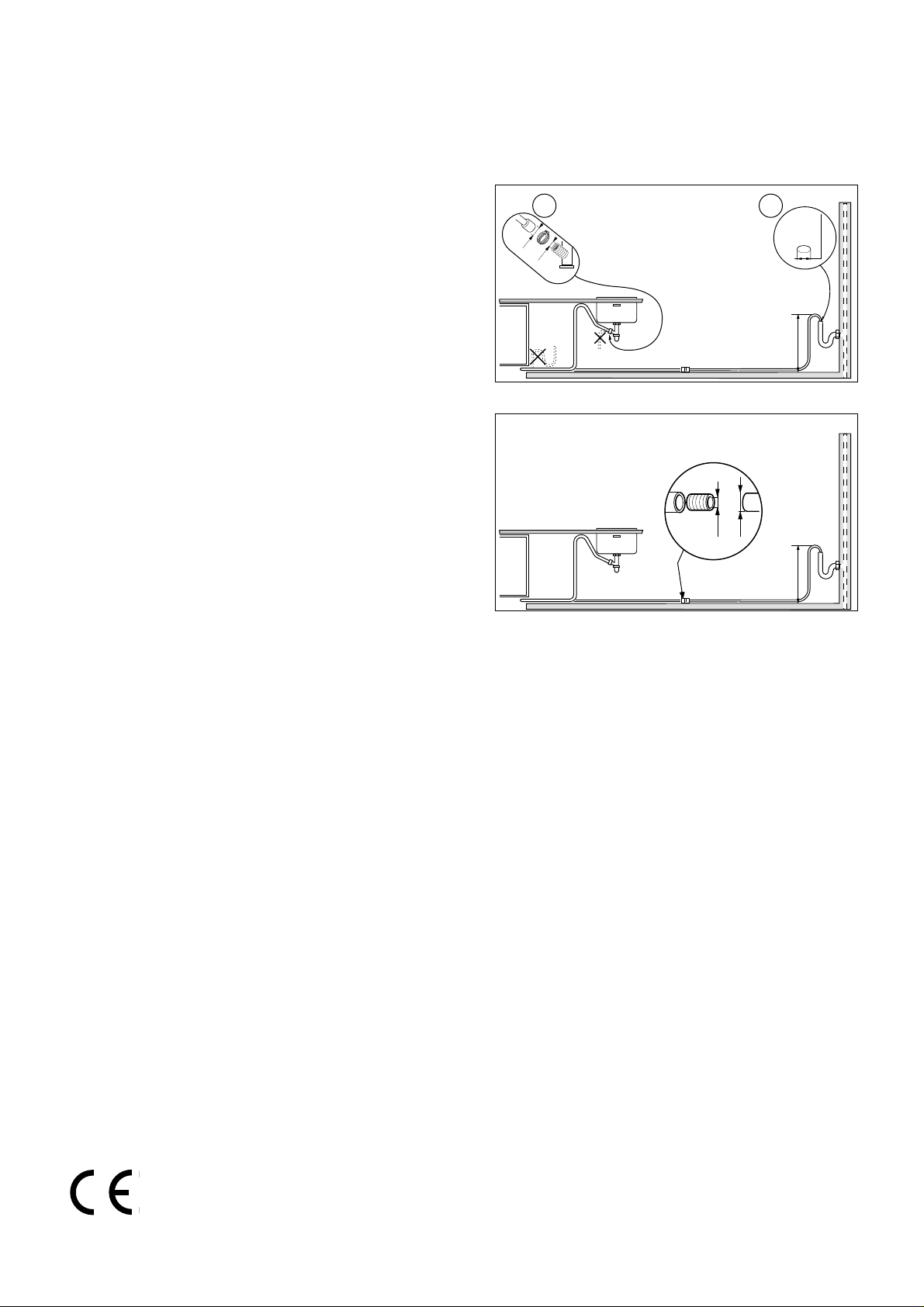

Collegamento allo scarico
L’estremità del tubo di scarico può essere
collegata:
1 2
1. Al sifone dello scarico del lavello, fissandolo
eventualmente con una fascetta.
2. Ad un scarico murale dotato di apposito sfiato in
aria, avente un diametro interno di almeno 4 cm.
L’attacco dello scarico deve trovarsi ad un’altezza
compresa tra 30 cm (minimo) e 100 cm (massimo)
dal pavimento.
Il tubo di scarico può essere orientato
indifferentemente verso destra o sinistra.
Evitare piegamenti o strozzature del tubo che
potrebbero impedire o rallentare il deflusso
dell’acqua.
Un’eventuale prolunga del tubo di scarico deve
essere inferiore ai 2 metri ed avere un diametro
interno non inferiore a quello del tubo in dotazione.
Anche i raccordi utilizzati per il collegamento dello
scarico devono avere un diametro interno non
inferiore a quello del tubo di scarico.
Collegamento elettrico
CS13
CS14
Ø 21
Ø 18
Ø 18
+ 2 m max
Ø 21
min 4 cm
min 30 cm
max 100 cm
min 30 cm
max 100 cm
Prima di inserire la spina nella presa di corrente,
accertarsi che:
1. Il valore della tensione di alimentazione sia
conforme a quello indicato nelle “Caratteristiche
tecniche”.
2. Il contatore, le valvole limitatrici, la linea di
alimentazione e la presa di corrente siano
dimensionati per sopportare il carico massimo
richiesto. Assicurarsi che la presa e la spina
siano fra loro compatibili senza l’interposizione
di riduzioni, prese multiple e adattatori vari. Nel
caso, fare sostituire la presa dell’impianto con
una di tipo adatto.
Le norme antinfortunistiche prevedono che la
lavastoviglie sia collegata ad una efficace presa
di terra.
La casa costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non
venga rispettata.
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
- 72/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
20
PWA02I
Page 21

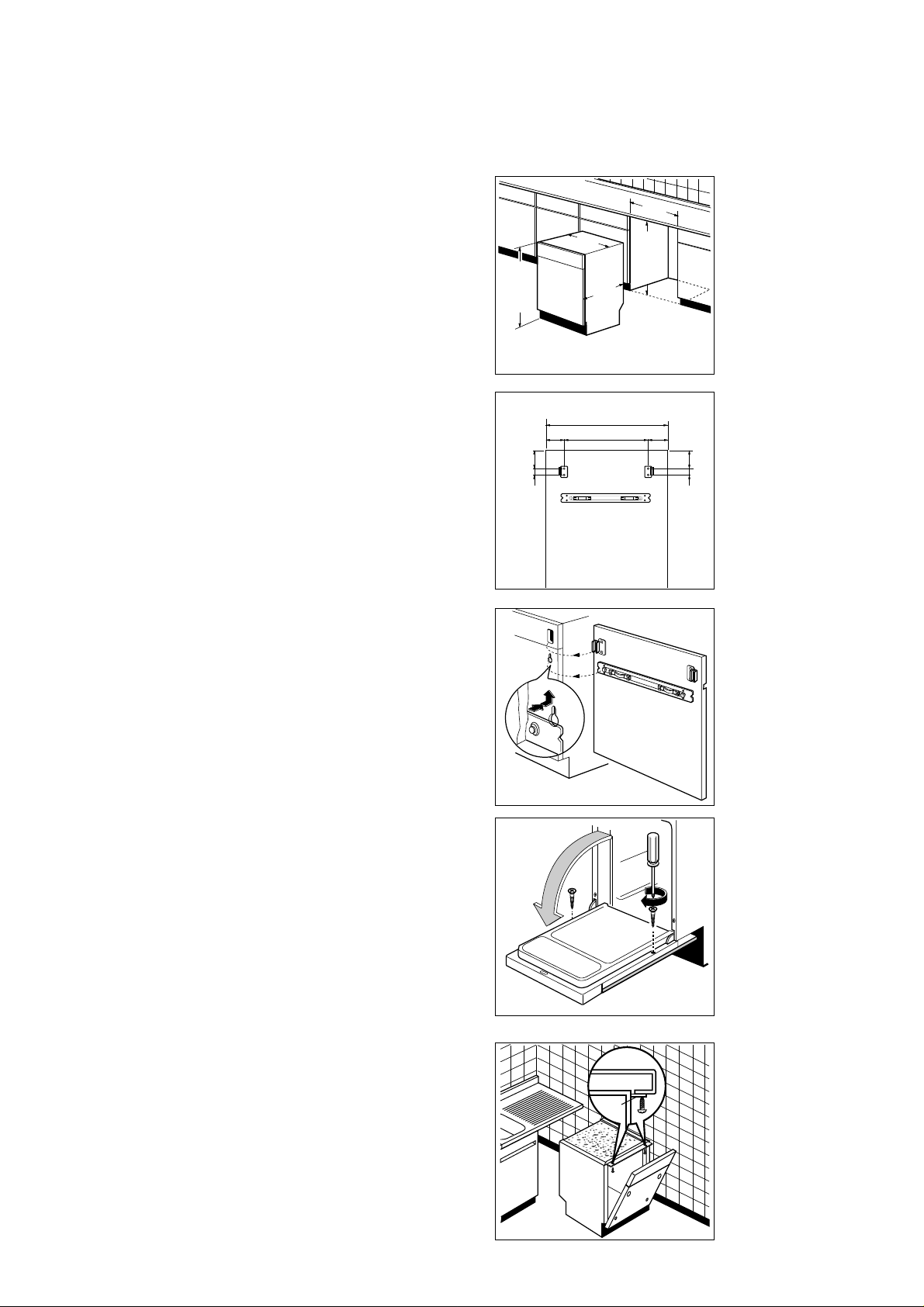

Inserimento nel vano di alloggiamento
Il vano di alloggiamento deve avere le dimensioni
indicate nella figura.
Non sono richieste aperture supplementari per la
ventilazione della lavastoviglie, ma solo per il
passaggio del cavo di alimentazione elettrica e dei
tubi di carico e scarico dell’acqua.
I piedini di regolazione ad ampia escursione
permettono di variare l’altezza della macchina fino
a 6 cm.
Durante tutte le operazioni che comportano
accessibilità a componenti interni è indispensabile
che la lavastoviglie sia scollegata elettricamente.
Assicurarsi che i tubi di carico e scarico dell’acqua
ed il cavo di alimentazione elettrica non vengono
schiacciati o piegati durante l’inserimento della
macchina nel vano di alloggiamento.
Livellamento
Assicurarsi che la porta della lavastoviglie si chiuda
bene senza attriti laterali sui distanziatori.
Livellare altrimenti la macchina svitando o
avvitando i due piedini anteriori fino a raggiungere
la chiusura ottimale della porta.

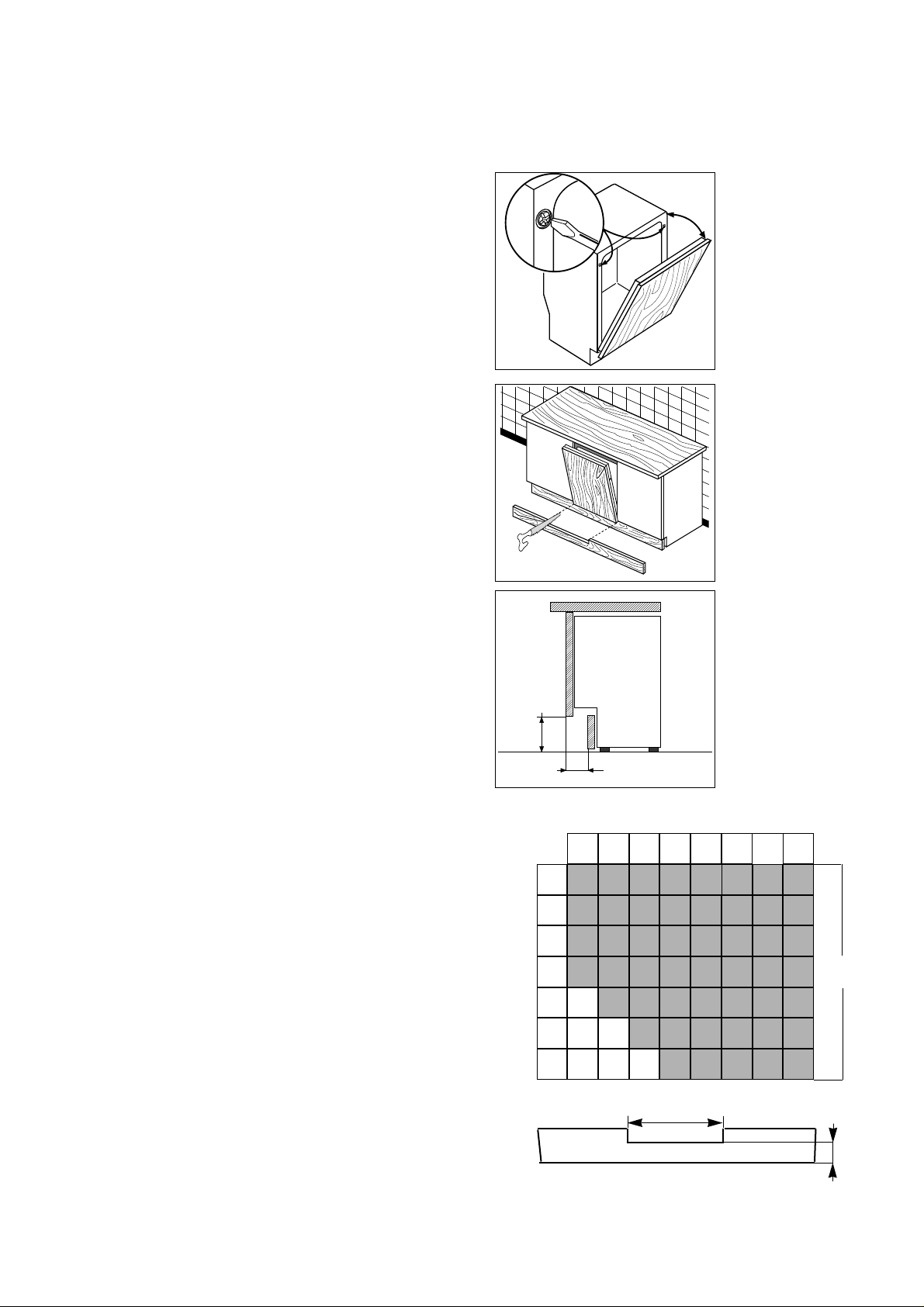

Applicazione del pannello frontale
La porta di questa lavastoviglie è predisposta per
l’applicazione di un pannello di rivestimento in
legno avente le seguenti dimensioni:
larghezza 446 mm max
altezza* da 644 a 714 mm max
spessore 20 mm max
* L’altezza del pannello dipende da quella dello
zoccolo della cucina.
Attenzione:
Non superare mai l’altezza massima indicata,
altrimenti si rende impossibile l’apertura completa
della porta in quanto il pannello va a sbattere
contro lo zoccolo della lavastoviglie.
Il pannello deve essere provvisto di maniglia, in
sostituzione di quella della lavastoviglie, coperta
dal pannello stesso.
21
PFI04I
Page 22
Per applicare il pannello:
☞
1. Forare il pannello con punta da trapano ø 2 x
12 secondo le quote riportate in figura.
2. Fissare il pannello alla traversa metallica in
dotazione con 4 viti 3,5 x 16.
3. Se per ragioni estetiche il pannello di
rivestimento è dotato di finto cassetto
(applicato ricavato nel pannello stesso),
devono essere montate anche le due
squadrette
apposite fornite in dotazione. Applicare le
squadrette secondo le quote riportate in
figura, tramite viti 3,5 x 16.
4. Inserire i due piolini della traversa nei fori ad
asola sulla porta. Sollevare il pannello in
corrispondenza del cruscotto: se sono state
montate anche le squadrette,queste si
inseriranno automaticamente nelle due
apposite sedi previste sulla porta.
5. Aprire completamente la porta e fissare il
pannello nella parte inferiore con le due viti
lunghe 4 x 40.
II33
450
446
820 ÷ 880
555
818 ÷ 878
30 40
II26
max
446 max
==
391,5
40
30
Fissaggio al piano di lavoro
Fissare la lavastoviglie al piano di lavoro della
cucina con due viti 4,2 x 13, come indicato in figura
(punto A)
La lavastoviglie deve essere assicurata contro il
ribaltamento; accertarsi pertanto che le parti a cui
essa viene fissata siano adeguatamente ancorate
ad una struttura fissa (muro, mobili adiacenti).
I fianchi della lavastoviglie non devono essere
in alcun caso forati, per evitare di danneggiare i
componenti idraulici posizionati tra vasca e
fianchi.
22
II12
II10
A
II03
PFI05I
Page 23
Regolazione del bilanciamento porta
La porta della lavastoviglie è da considerarsi
bilanciata quando rimane ferma in qualsiasi
posizione venga lasciata aperta.
Se è necessaria una regolazione del
bilanciamento, agire sulle due viti che si trovano
sulla parte anteriore della lavastoviglie:
1. Aprire la porta e togliere i tappi che coprono le
viti.
2. Svitare o avvitare in eguale misura le viti fino
a raggiungere il bilanciamento.
3. Rimettere i tappi sulle viti.
Il peso del pannello deve rientrare nei limiti
indicati nelle dimensioni, altrimenti non sarà
possibile effettuare il bilanciamento della porta.
Adattamento dello zoccolo
Per permettere l’apertura completa della porta, in
alcuni casi si deve praticare un taglio sullo zoccolo
del mobile come indicato in figura.
45°
II09
II13
In base alle quota (a) e (b) è possibile ricavare
dalla tabella a fianco l’altezza (X) del taglio da
praticare sullo zoccolo.
Le quote indicate in tabella sono quelle più
frequentemente usate nelle installazioni dei
mobilieri.
Per ottenere la massima silenziosità durante il
funzionamento della vostra lavastoviglie, è
importante che rispettiate le istruzioni di “incasso”.
Una installazione non corretta o la mancanza di
parti quali il pannello frontale o lo zoccolo della
cucina potrebbero infatti trasmettere ed amplificare
vibrazioni verso l’esterno, con conseguente
aumento della rumorosità.
a
II15
40
50
60
70
80
90
Profondità (b)
100 / /
b
Altezza (a)
170 160 150 140 130 120 110 100
136 137 125 118 110 100 93 85
135 131 125 118 110 102 92 85
137 132 125 118 110 102 94 85
138 134 128 120 110 104 95 85
/
139 130 124 115 105 98 88
/ /
/
138 129 120 110 100 90
135 125 115 105 95
450 minimo
X
23
X
Dimensioni dello scarico da
praticare sullo zoccolo
PFI12I
Page 24
0 04/98
Loading...
