Rex ISX1063WRD, ISG1063WRD, ISA1063WRD User Manual
LAVASTOVIGLIE
ISX 1063 WRD
ISG 1063 WRD
ISA 1063 WRD
LIBRETTO ISTRUZIONI
152987 57/0
it
2
Indice
Per l’utente
Avvertenze 3
Descrizione dell’apparecchiatura 4
Pannello comandi 4
Prima dell’uso 6
Regolazione del decalcificatore dell’acqua 6
Il brillantante 8
Uso della lavastoviglie 9
Sistemazione delle stoviglie 9
Regolazione in altezza del cesto superiore 10
Il detersivo 11
Consigli per il lavaggio 12
Programmi di lavaggio 13
Sequenza delle operazioni 14
Manutenzione 16
Pulizia interna 16
Pulizia del filtro centrale 16
Pulizia del filtro grande 16
Pulizia del contenitore WRD 17
Pulizia esterna 17
Periodi di sosta prolungata 17
Rischi del gelo 17
Movimentazione 17
Rimedi alle anomalie di funzionamento 18

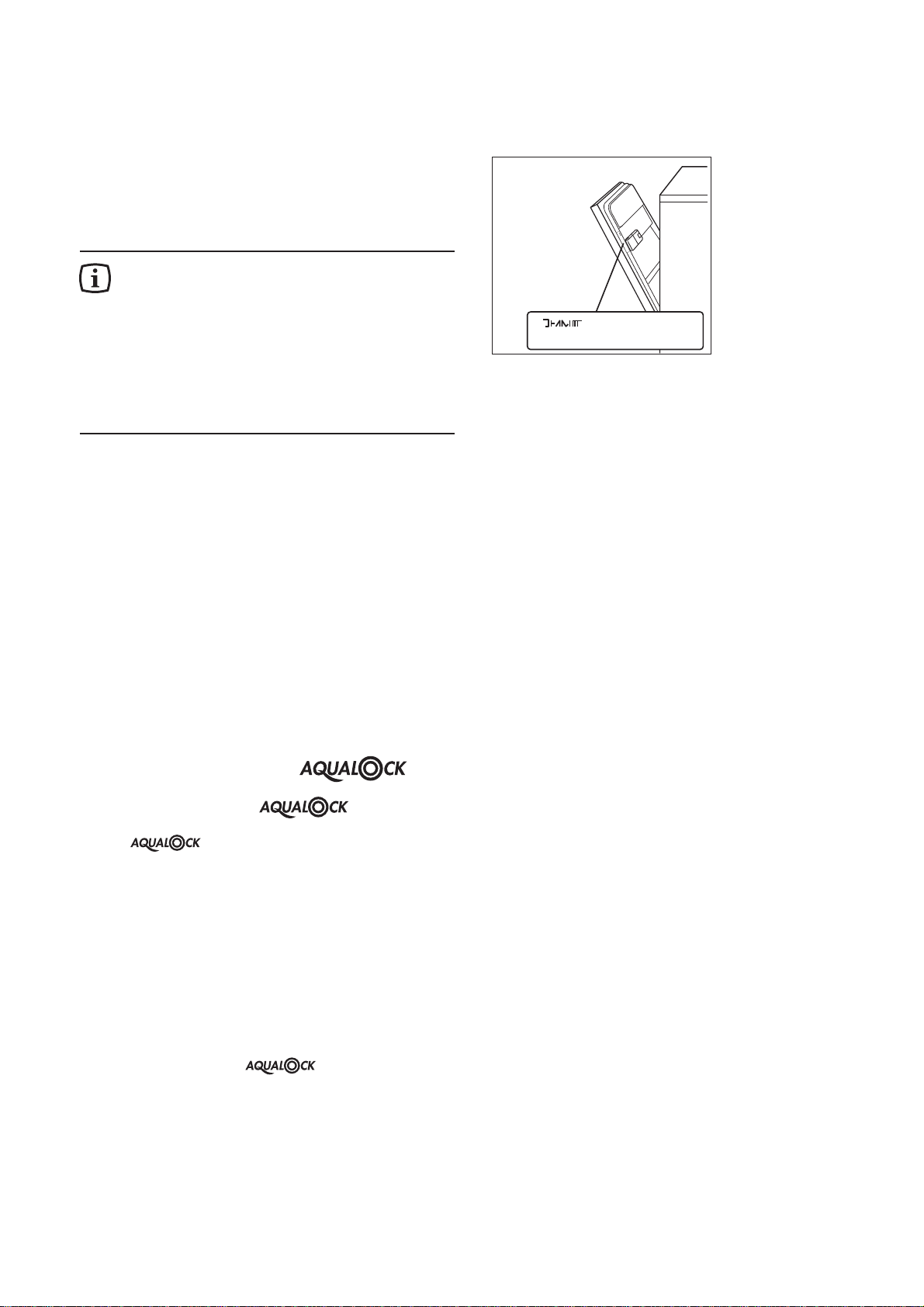

Dispositivo di sicurezza antiallagamento 19
Sistema di sicurezza 19
Avvertenze per gli istituti di prova 20
Caratteristiche tecniche 20
Per l’installatore
Installazione 21

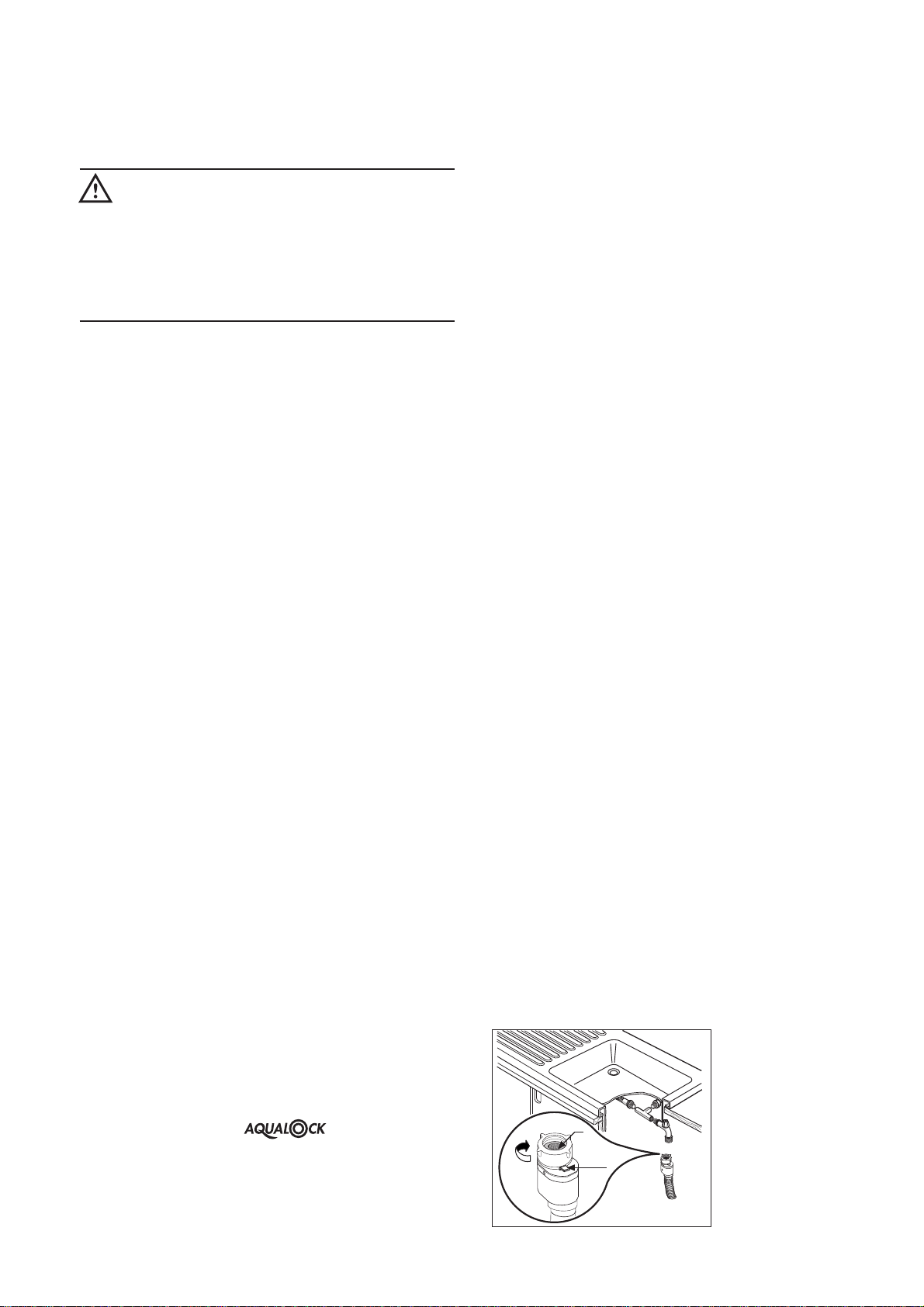

Collegamento all’alimentazione dell’acqua 21

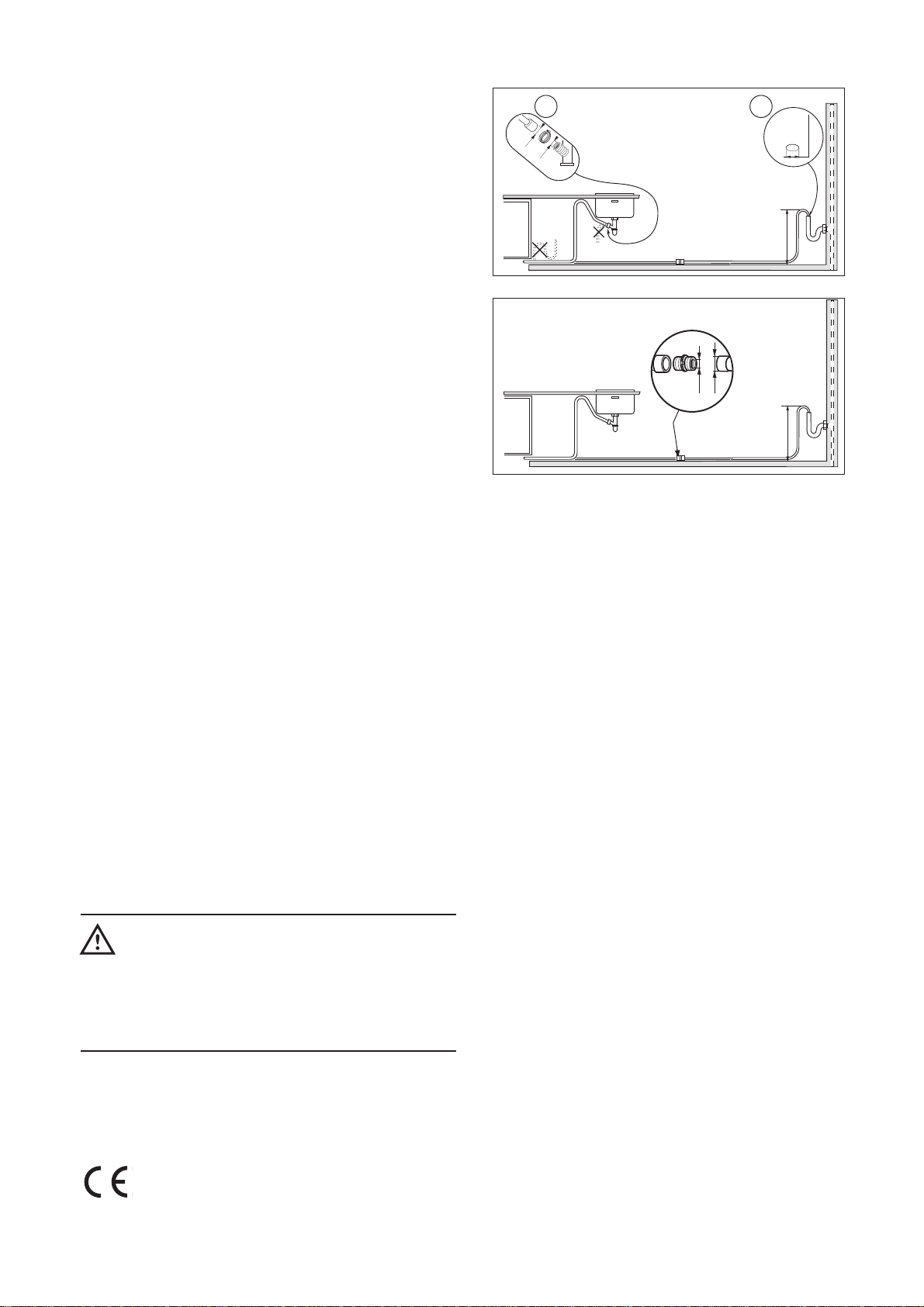

Collegamento allo scarico 22
Collegamento elettrico 22

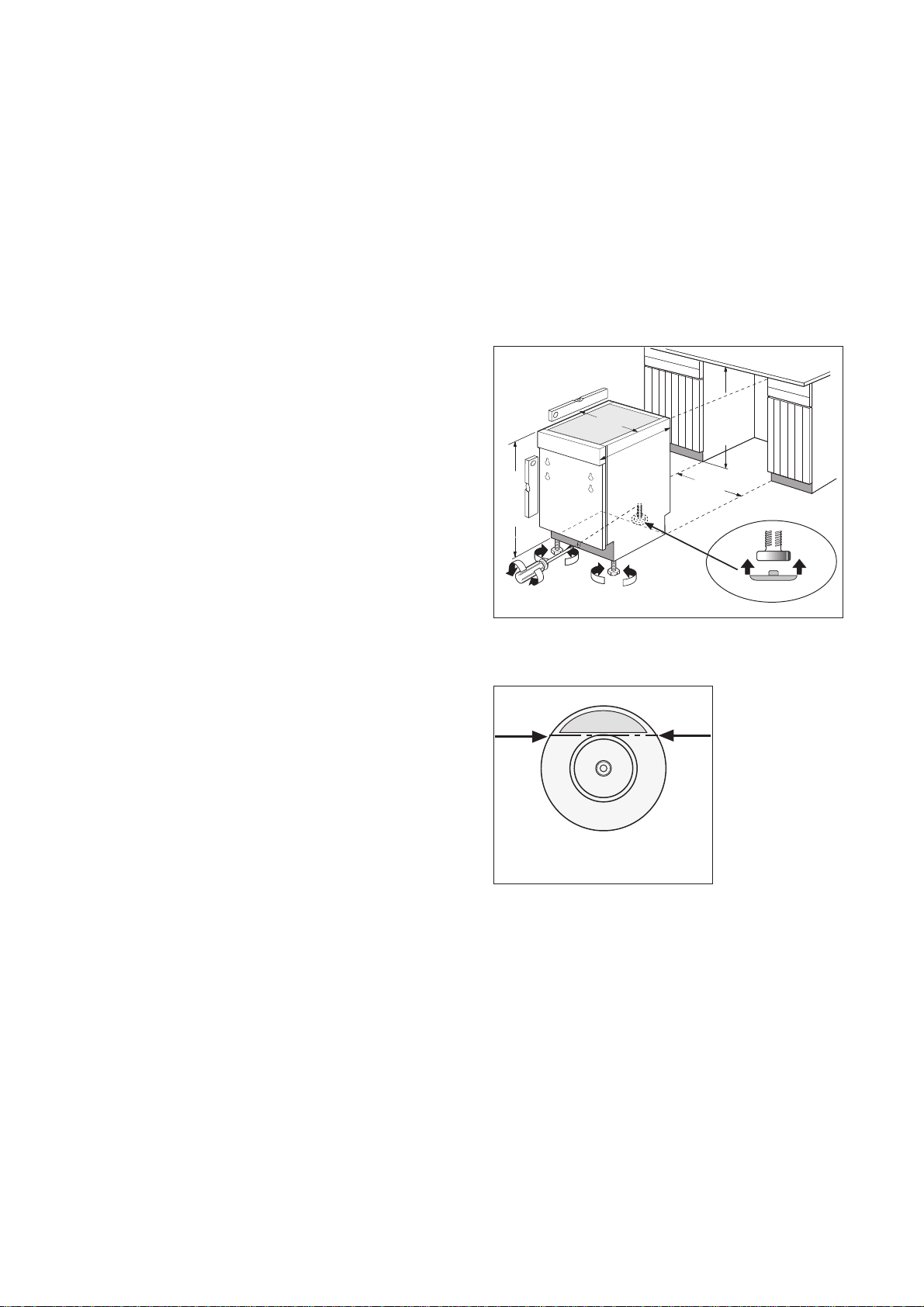

Inserimento nel vano di alloggiamento 23

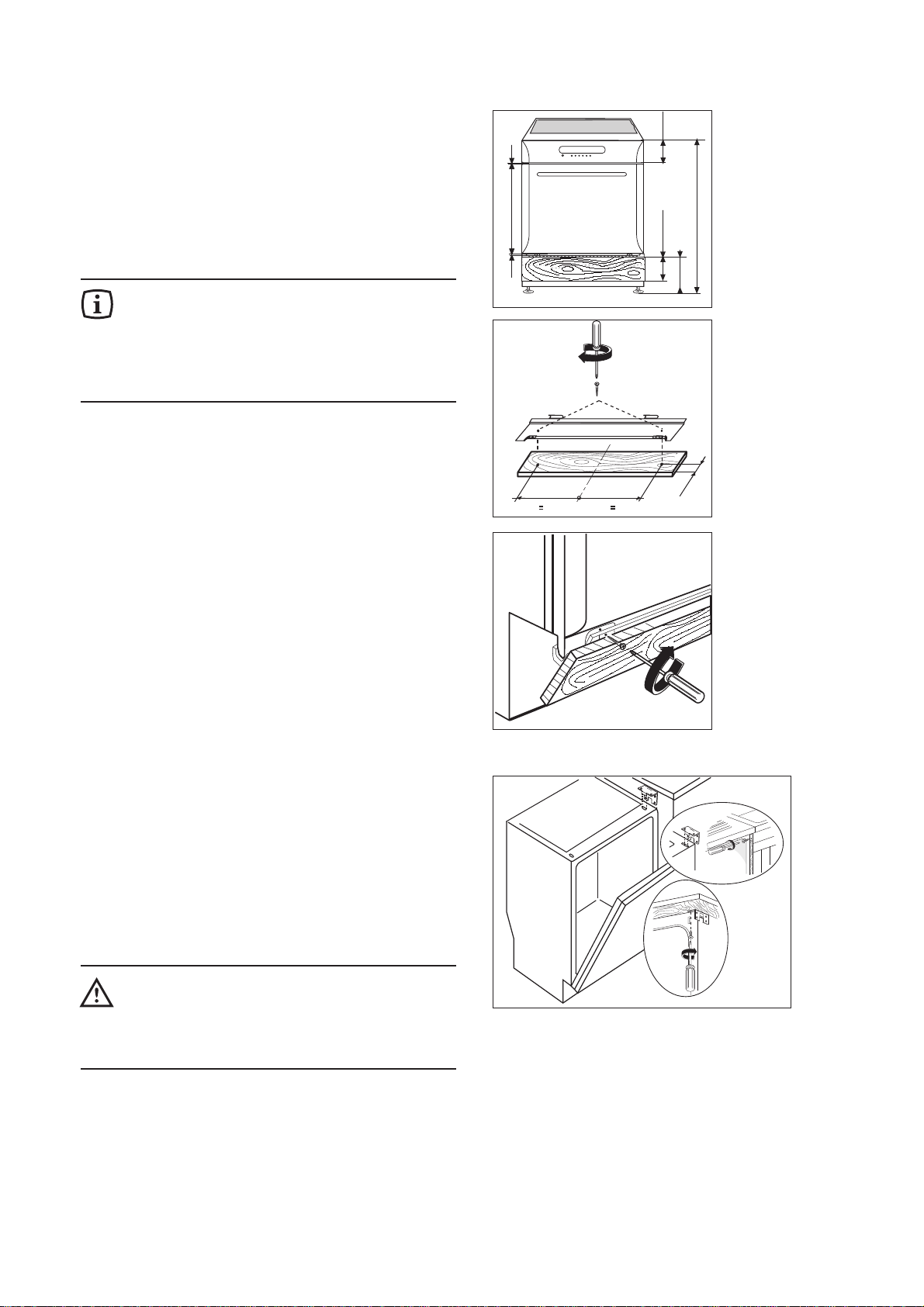

Regolazione dell’altezza 23
Applicazione del pannello frontale 24
Fissaggio ai mobili adiacenti 24
Protezione per l’insonorizzazione
supplementare 25
Adattamento dello zoccolo 25
IND06it
Guida all’uso del libretto istruzioni
Informazioni di sicurezza
1. 2. 3. Istruzioni passo a passo
Consigli e suggerimenti
Ambiente ed ecologia
Installazione
● Controllate che l’apparecchiatura non abbia subito
alcun danno durante il trasporto. Non collegate mai
un’apparecchiatura danneggiata. Se la vostra
lavastoviglie è danneggiata, contattate il vostro
rivenditore.
● Per motivi di sicurezza, non alterare o modificare la
vostra lavastoviglie in alcun modo.
● L’adattamento degli impianti elettrici ed idraulici per
l’installazione della lavastoviglie devono essere
eseguiti solo da personale qualificato.
● Fare attenzione che la lavastoviglie non appoggi
sul cavo di alimentazione o sui tubi di carico e
scarico.
Sicurezza per bambini
● La lavastoviglie deve essere fatta funzionare solo
da persone adulte.
● I bambini non devono giocare con il pannello
comandi e l’apparecchiatura stessa.
● Gli elementi di imballaggio possono rivelarsi
pericolosi per i bambini, che potrebbero rischiare il
soffocamento. Si consiglia quindi di mantenere
l’imballaggio al di fuori della portata dei bambini.
● Si consiglia di tenere tutti i detersivi in un luogo
sicuro al di fuori della portata dei bambini.
Utilizzo quotidiano
● La lavastoviglie è progettata per il lavaggio di
normali utensili domestici. Oggetti contaminati da
benzina, vernice, avanzi di acciaio o ferro, prodotti
chimici corrosivi acidi o alcalini, solventi, non
devono essere lavati in lavastoviglie.
● Evitare l’apertura della porta durante il
funzionamento della lavastoviglie, in particolare
durante le fasi calde di lavaggio: tale operazione
potrebbe infatti provocare fuoriuscite d’acqua calda.
La lavastoviglie è comunque dotata di una speciale
sicurezza che, in caso di apertura della porta,
blocca immediatamente il funzionamento.
● Usare solo prodotti (sale, detergente,
brillantante, etc.) specifici per lavastoviglie.
● Al termine del carico e scarico delle stoviglie
chiudere sempre la porta per evitare di
inciampare e farsi male.
● Non appoggiarsi o sedersi sulla porta aperta
della lavastoviglie.
● Dopo l’uso, è opportuno scollegare la
lavastoviglie dalla rete elettrica di
alimentazione e chiudere il rubinetto
dell’acqua.
● Eventuali riparazioni della lavastoviglie
devono essere eseguite da personale
qualificato. Riparazioni improprie possono
porre l’utente in serio pericolo. Se la vostra
apparecchiatura necessita qualsiasi
riparazione, contattate il Centro di Assistenza
Tecnica autorizzato ed esigete sempre pezzi
di ricambio originali.
Smaltimento
● La lavastoviglie fuori uso deve essere resa
inutilizzabile; staccare e tagliare le
connessioni elettriche ed idrauliche e rendere
la porta non chiudibile.
● Per un corretto smaltimento della lavastoviglie
rivolgersi all’Azienda Municipalizzata che
provvede alla raccolta dei rifiuti solidi urbani.
3
AVV01it
Avvertenze
È molto importante che questo libretto venga conservato con la lavastoviglie per consultazioni future.
In caso di vendita o di trasferimento della stessa ad altro utente, assicurarsi che il libretto accompagni
sempre la lavastoviglie per permettere al nuovo proprietario di informarsi sul funzionamento e sui
relativi avvertimenti. La stessa cosa vale anche in caso di trasloco senza rimozione della lavastoviglie
perché in dotazione all’abitazione.
Queste avvertenze vengono fornite per ragioni di sicurezza. Devono essere lette attentamente prima
dell’installazione e prima dell’uso della lavastoviglie.
4
Descrizione dell’apparecchiatura
Pannello comandi
APP09it
1
2
3
4
5
6
7
8
9
10
11
12
13
IN84
1. Distanzieri
2. Fermi cesto superiore
3. Spruzzatore rotante superiore
4. Contenitore sale
5. Filtro grande
6. Contenitore detersivo
7. Pannello comandi
8. Targhetta matricola
9. Contenitore brillantante
10. Filtro centrale
11. Spruzzatore rotante inferiore
12. Cesto superiore
13. Contenitore detersivo WRD
1. Spia di alimentazione elettrica
2. Tasto di Acceso/Spento
premerlo per predisporre la lavastoviglie ad
effettuare qualsiasi operazione di impostazione
(scelta programmi di lavaggio, asciugatura
economica, partenza ritardata, etc.).
Per spegnere la lavastoviglie alla fine del
programma, come pure per arrestarne in caso di
necessità in qualsiasi momento il funzionamento,
ripremere lo stesso tasto.
3. Led indicatori
Porta aperta
Si accende indicando che la porta è aperta.
Sale
Si accende quando manca il sale rigenerante nel
decalcificatore d’acqua.
Rubinetto
Lampeggia quando:
- Il rubinetto dell’acqua è chiuso.
- Manca l’acqua nella rete idrica.
- Il tubo di alimentazione acqua è ostruito.
Brillantante
Si accende quando il brillantante è esaurito.
9
1 2 3 4 5 6 7 8 9 10
5
4. Pulsante di selezione programma
Per selezionare il programma di lavaggio desiderato
premete questo pulsante fino a leggere sul visore
digitale il numero corrispondente al programma scelto
(vedere tabella "Programmi di lavaggio").
5. Pulsante di selezione "mezzo carico"
Premendo questo pulsante si può scegliere di
concentrare tutto il lavaggio su un solo cesto anziché
su entrambi. Si accende il led corrispondente al cesto
scelto.
Questa opzione è particolarmente utile quando si
vogliono lavare poche stoviglie con consumi ridotti.
Ricordarsi di caricare tutte le stoviglie nel cesto
selezionato.
Se entrambi i led sono spenti, il lavaggio si
svolgerà su entrambi i cesti.
Per il programma 1 (Ammollo) ed il programma 10
(Scaldapiatti) questa opzione viene automaticamente
esclusa.
6. Pulsante asciugatura "Eco"
Premendo questo pulsante si può selezionare
rispettivamente una riduzione della fase di asciugatura
(ECO) o l’esclusione totale della fase di asciugatura
(NO).
Entrambe le opzioni comportano un sensibile
risparmio di energia elettrica.
Si accende il led corrispondente alla scelta effettuata.
Per il programma 1 (Ammollo) questa opzione è
disabilitata.
Se entrambi i led sono spenti la fase di
asciugatura si svolgerà completamente.
7. Pulsante di "partenza ritardata"
Permette di posticipare l’inizio del programma da un
tempo minimo di 1 ora fino a 12 ore.
8. Pulsante di "avvio programma"
È l’ultimo pulsante da premere dopo aver impostato il
programma di lavaggio ed eventuali opzioni
(asciugatura eco, mezzo carico, partenza ritardata).
9. Led "fasi ciclo"
Ogni fase è rappresentata da un simbolo:
fase di prelavaggio/ammollo
fase di lavaggio
fase di risciacquo
fase di asciugatura
Quando impostate il programma si accendono tutti i
led delle fasi previste.
A ciclo avviato tutti i led saranno spenti tranne quello
della fase in corso.
Alla fine del programma di lavaggio tutti i led sono
spenti.
10.Visore digitale
Per facilitare la comunicazione delle operazioni
che la lavastoviglie svolge sono stati introdotti
dei segnali acustici.
Segnale acustico breve di "comando
accettato"
Premendo uno qualsiasi dei pulsanti, un segnale
acustico breve vi informa che la macchina ha
accettato il comando impartito.
Segnale acustico lungo di "esecuzione
programma"
Un segnale acustico continuo vi informa che si sta
avviando il programma.
Segnale acustico intermittente di "fine
programma"
Un breve segnale acustico intermittente vi informa
che il programma di lavaggio è finito.
Segnale acustico "intervento allarmi"
La lavastoviglie è dotata di un sistema di allarmi in
caso di guasto o malfunzionamento. In questo
caso interviene un segnale acustico intermittente
(vedere "Rimedi alle anomalie di funzionamento").
Per disattivare questi segnali acustici premere
contemporaneamente i tasti di "mezzo carico" e
"partenza ritardata", dopo circa 3 secondi 3 brevi
segnali acustici intermittenti vi informano
dell’avvenuta disattivazione.
Per riattivare i segnali acustici premere
contemporaneamente i tasti di "mezzo carico" e
"partenza ritardata", dopo circa 3 secondi 3 brevi
segnali acustici intermittenti vi informano
dell’avvenuta riattivazione.
La disattivazione e l’eventuale
riattivazione dei segnali acustici deve
essere eseguita prima dell’inizio ciclo e
l’impostazione rimane memorizzata
anche dopo lo spegnimento della
lavastoviglie.
APP10it
SO265
6
Prima dell’uso
Prima di usare la lavastoviglie per la
prima volta:
1. Assicuratevi che il collegamento idraulico ed
elettrico siano stati correttamente eseguiti come
indicato nelle istruzioni per l’installazione.
2. Rimuovere qualsiasi imballaggio dall’interno della
macchina.
3. Regolare il decalcificatore dell’acqua.
4. Versare 1 litro di acqua nel contenitore del sale e
poi riempire con sale.
5. Riempire il contenitore del brillantante.
Regolazione del decalcificatore dell’acqua
La lavastoviglie è corredata di un decalcificatore
dell’acqua che, utilizzando del sale rigenerante
specifico per lavastoviglie, fornisce acqua priva di
calcare per il lavaggio delle stoviglie.
L’acqua contiene in misura variabile, a seconda della
località, sali calcarei e minerali che si depositano sulle
stoviglie lasciando macchie bianche e depositi
biancastri.
Il decalcificatore dell’acqua può trattare acqua con
durezza fino a 67°dH (gradi tedeschi) tramite 10 livelli
di regolazione.
Richiedere il grado di durezza della vostra acqua
all’Ente erogatore della vostra zona.
Il decalcificatore dell’acqua è regolato dalla fabbrica al
livello "4".
La modifica del livello è possibile solo prima
dell’inizio del ciclo di lavaggio, cioè in fase
di impostazione.
Per impostare un livello diverso operare
come segue:
1. Premere contemporaneamente per circa 5 secondi
i pulsanti di "selezione programmi" e di "partenza
ritardata"; sul visore digitale compare il livello
impostato dalla fabbrica "L4".
2. Premere entro 5 secondi il pulsante di "partenza
ritardata" tante volte fino a leggere sul visore
digitale il livello desiderato. Ad ogni impulso si
incrementa di 1 livello.
4. Dopo 5 secondi che non viene più premuto il
pulsante "partenza ritardata" la lavastoviglie
memorizza il livello e si riporta nello stato di
impostazione.
PDU04it
SO266
Livello
Gradi
Francesi
(°TH)
Gradi
Tedeschi
(°dH)
PPM
(Parti per
milione)
0
1
2
3
4
5
6
7
8
9
0 - 8
9 - 14
15 - 20
21 - 30
31 - 40
41 - 50
51 - 60
61 - 70
71 - 80
81 - 120
0 - 4
5 - 8
9 - 11
12 - 17
18 - 22
23 - 28
29 -33
34 - 39
40 - 45
46 - 67
0 - 80
81 - 140
141 - 200
201 - 300
301 - 400
401 - 500
501 - 600
601 - 700
701 - 800
801 - 1200
Se la vostra acqua appartiene al livello
"0" non occorre usare sale, perché è già
dolce (con l’impostazione al livello 0 la
spia di controllo sale rimarrà sempre
spenta). Usare il sale rigenerante a
partire dal livello "1".
7
Caricamento del sale rigenerante
Attenzione!
Utilizzare esclusivamente sale specifico per
lavastoviglie.
Altri tipi di sale non specifici per
lavastoviglie, specialmente il sale fino da
cucina, possono danneggiare il
decalcificatore d’acqua.
Durante il caricamento, eventuali fuoriuscite
di sale potrebbero favorire la corrosione. Si
deve pertanto caricare il sale rigenerante
solo prima di iniziare un programma di
lavaggio (ad eccezione del programma
Ammollo).
Caricamento:
1. Svitare e togliere il tappo del contenitore del sale.
2. Versare circa un litro di acqua nel contenitore
(questa operazione è necessaria solo la prima
volta).
3. Riempire il contenitore di sale utilizzando l’apposito
imbuto in dotazione.
4. Riavvitare accuratamente il tappo accertandosi che
la filettatura e la guarnizione non rechino residui di
sale.
In seguito basta aggiungere periodicamente il sale nel
contenitore.
Tale operazione viene segnalata dalla spia di controllo
sale sul pannello comandi che si accende quando il
sale è esaurito.
Il contenitore di sale ha sempre dell’acqua al suo
interno; è pertanto normale che questa fuoriesca
durante il riempimento.
La spia di controllo sale sul pannello
comandi può rimanere accesa da 2 a 6 ore
dal ripristino del sale nell’apposito
contenitore, o anche di più se si usano sali
che richiedono più tempo a dissolversi. Il
corretto funzionamento della lavastoviglie
non è comunque pregiudicato.
SAL01it
SALE
SALT
SALZ
SEL
SR06
8
Il brillantante
Questo prodotto rende più brillanti le stoviglie e
migliora l’asciugatura.
Viene introdotto automaticamente durante il risciacquo
caldo.
Il serbatoio posto all’interno della porta può contenere
circa 110 ml di brillantante, sufficienti per 16 - 40
programmi di lavaggio, in funzione della quantità
erogata.
Caricamento del brillantante:
1. Aprire il contenitore ruotando il tappo (A) in senso
antiorario.
2. Versare il brillantante nella bocchetta di carico, fino
a quando in contenitore è pieno. La spia (B) posta a
fianco del tappo deve essere completamente scura.
Assicurarsi di richiudere bene il tappo dopo ogni
riempimento.
Aggiungere nuovamente brillantante quando la
lampada spia di controllo brillantante sul pannello
comandi si accende.
L’eventuale liquido fuoriuscito durante il riempimento
va accuratamente rimosso con un panno assorbente,
per evitare eccessiva formazione di schiuma nel
lavaggio successivo.
Non versare detergente liquido nel contenitore del
brillantante.
Regolazione della quantità erogata
A seconda del risultato di brillantezza e di asciugatura
ottenuti, regolare la quantità di liquido, agendo sul
selettore a 6 posizioni (C) posto all’interno della
bocchetta di carico (posizione 1 quantità minima,
posizione 6 quantità massima).
VI consigliamo di impostare il selettore sulla posizione 3.
Aumentare gradualmente la quantità se sulle stoviglie
lavate rimangono gocce d’acqua o macchie di calcare;
diminuire invece la quantità se le stoviglie presentano
striature biancastre ed appiccicose.
BRI02it
BR01
A
m
a
x
6
5
4
3
2
1
B
BR03
BR02
C
5
4
6
x
3
a
2
m
1
9
Uso della lavastoviglie
Sistemazione delle stoviglie
Prima di disporre le stoviglie nei cesti asportare tutti i
residui delle pietanze, per evitare di intasare i filtri, con
conseguente riduzione dell’efficacia di lavaggio.
Importante!
Non caricare stoviglie di dimensioni molto
ridotte che possono cadere dai cesti.
Aprire la porta ed estrarre i cesti.

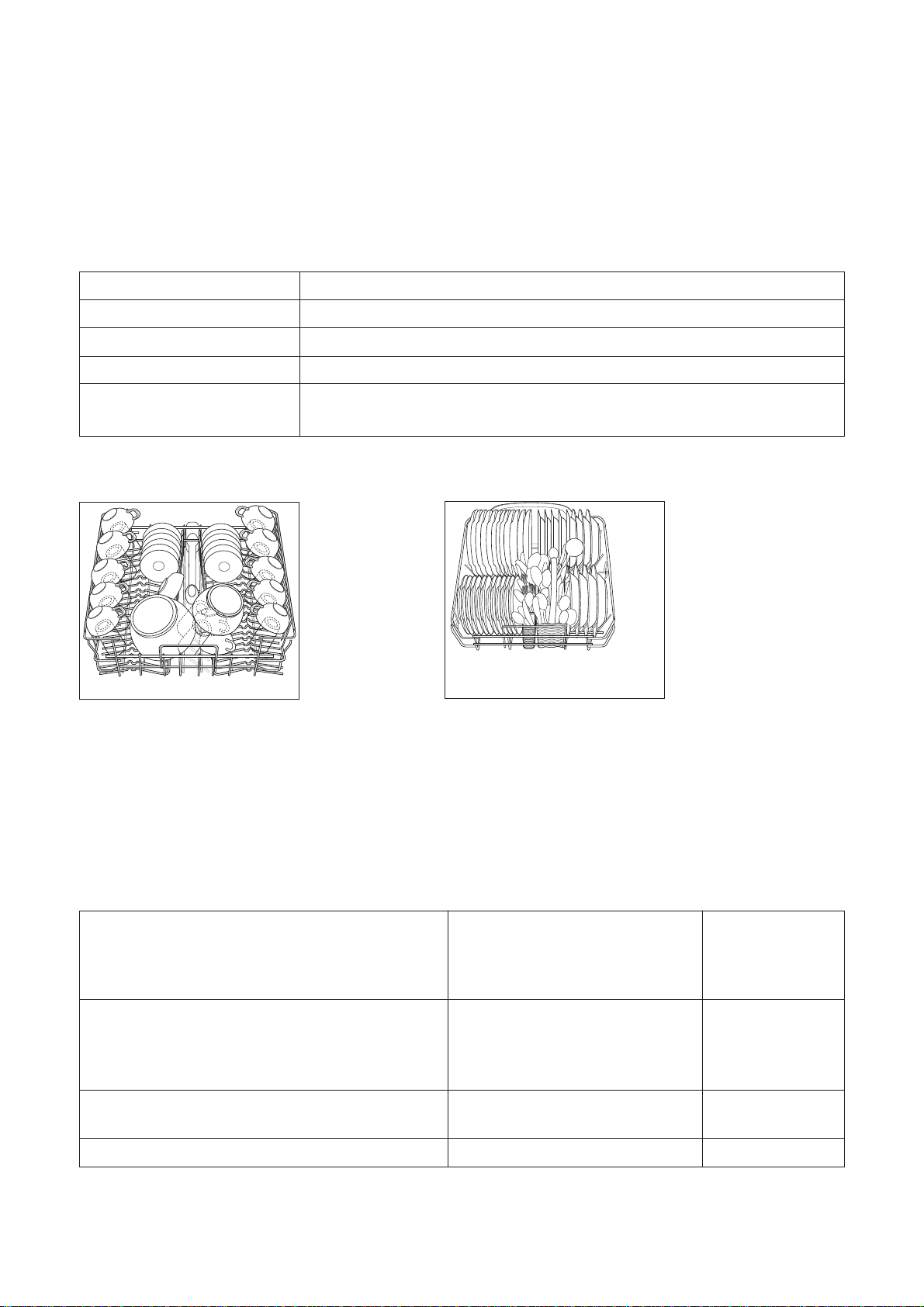

Il cesto inferiore
Il cesto inferiore è destinato a contenere pentole,
coperchi, piatti, insalatiere, posate, ecc. come indicato
nelle figure.
Piatti da portata e coperchi grandi vanno sistemati di
preferenza alla periferia del cesto, facendo attenzione
a non bloccare la rotazione dello spruzzatore rotante
superiore.
Le due file posteriori di supporti possono inoltre
essere abbassate in modo molto semplice e rapido,
per consentirvi di caricare più agevolmente pentole ed
insalatiere.
Per abbassare i supporti procedere nella seguente
maniera:
1. tirarli leggermente verso l’alto e lasciarli ricadere;
2. per rialzarli basta riportarli in posizione verticale.
Il cesto porta posate
Avvertimento!
Non riporre posate lunghe, specialmente
coltelli affilati nel cesto posate in quanto
rappresentano un potenziale pericolo:
devono essere sistemate orizzontalmente
nel cesto superiore.
Porre attenzione nel maneggiare posate
affilate e/o taglienti.
Le posate vanno sistemate nell’apposito cestino
asportabile con i manici rivolti verso il basso.
Se questi ultimi sporgono dal fondo del cestino
bloccando la rotazione dello spruzzatore rotante
inferiore, capovolgere le posate.
Intercalare i cucchiai con le altre posate per evitare
che si addossino.
Le posate d’argento, se mescolate con quelle in
acciaio, tendono a scurire. Caricarle nel cesto porta
posate separate dalle altre.
I cucchiaini possono essere caricati nei fori appositi
sulla maniglia del cesto.
Il cesto porta posate è costituito da due moduli
separabili per offrire maggiore flessibilità di carico.
Per separare i due moduli farli scorrere in senso
orizzontale l’uno rispetto all’altro e staccarli.
Per riagganciarli compiere le operazioni inverse.
CES01it
UI22
UI21
UI18
UI07
Loading...
