Indice

	Per l’utente		Per l’installatore
	Avvertenze	3	Installazione	23
	Descrizione dell’apparecchiatura	4	Collegamento all’alimentazione dell’acqua	23
			Collegamento allo scarico	24
	Pannello comandi	5
			Collegamento elettrico	24
	Prima dell’uso	7	Inserimento nel vano di alloggiamento	25
	Regolazione del decalcificatore dell’acqua	7	Regolazione dell’altezza	25
	Il brillantante	9	Applicazione del pannello frontale	26
	Uso della lavastoviglie	10	Fissaggio ai mobili adiacenti	26
			Protezione per l’insonorizzazione
	Sistemazione delle stoviglie	10
			supplementare	27
	Regolazione in altezza del cesto superiore	12
			Adattamento dello zoccolo	27
	Il detersivo	13
	Consigli per il lavaggio	14
	Programmi di lavaggio	15
	Sequenza delle operazioni	16
	Manutenzione	18
	Pulizia interna	18
	Pulizia del filtro centrale	18
	Pulizia del filtro grande	18
	Pulizia del contenitore WRD	19
	Pulizia esterna	19
	Periodi di sosta prolungata	19
	Rischi del gelo	19
	Movimentazione	19
	Rimedi alle anomalie di funzionamento	20
	Dispositivo di sicurezza antiallagamento	21
	Sistema di sicurezza	21
	Avvertenze per gli istituti di prova	22
	Caratteristiche tecniche	22

Guida all’uso del libretto istruzioni

Informazioni di sicurezza

1. 2. 3. Istruzioni passo a passo

Consigli e suggerimenti

Ambiente ed ecologia

2

IND06it

Avvertenze

È molto importante che questo libretto venga conservato con la lavastoviglie per consultazioni future. In caso di vendita o di trasferimento della stessa ad altro utente, assicurarsi che il libretto accompagni sempre la lavastoviglie per permettere al nuovo proprietario di informarsi sul funzionamento e sui relativi avvertimenti. La stessa cosa vale anche in caso di trasloco senza rimozione della lavastoviglie perché in dotazione all’abitazione.

Queste avvertenze vengono fornite per ragioni di sicurezza. Devono essere lette attentamente prima dell’installazione e prima dell’uso della lavastoviglie.

Installazione

●Controllate che l’apparecchiatura non abbia subito alcun danno durante il trasporto. Non collegate mai un’apparecchiatura danneggiata. Se la vostra lavastoviglie è danneggiata, contattate il vostro rivenditore.

●Per motivi di sicurezza, non alterare o modificare la vostra lavastoviglie in alcun modo.

●L’ adattamento degli impianti elettrici ed idraulici per l’installazione della lavastoviglie devono essere eseguiti solo da personale qualificato.

●Fare attenzione che la lavastoviglie non appoggi sul cavo di alimentazione o sui tubi di carico e scarico.

Sicurezza per bambini

●La lavastoviglie deve essere fatta funzionare solo da persone adulte.

●I bambini non devono giocare con il pannello comandi e l’apparecchiatura stessa.

●Gli elementi di imballaggio possono rivelarsi pericolosi per i bambini, che potrebbero rischiare il soffocamento. Si consiglia quindi di mantenere l’imballaggio al di fuori della portata dei bambini.

●Si consiglia di tenere tutti i detersivi in un luogo sicuro al di fuori della portata dei bambini.

●Usare solo prodotti (sale, detergente, brillantante, etc.) specifici per lavastoviglie.

●Al termine del carico e scarico delle stoviglie chiudere sempre la porta per evitare di inciampare e farsi male.

●Non appoggiarsi o sedersi sulla porta aperta della lavastoviglie.

●Dopo l’uso, è opportuno scollegare la lavastoviglie dalla rete elettrica di alimentazione e chiudere il rubinetto dell’acqua.

●Eventuali riparazioni della lavastoviglie devono essere eseguite da personale qualificato. Riparazioni improprie possono porre l’utente in serio pericolo. Se la vostra apparecchiatura necessita qualsiasi riparazione, contattate il Centro di Assistenza Tecnica autorizzato ed esigete sempre pezzi di ricambio originali.

Smaltimento

●La lavastoviglie fuori uso deve essere resa inutilizzabile; staccare e tagliare le connessioni elettriche ed idrauliche e rendere la porta non chiudibile.

●Per un corretto smaltimento della lavastoviglie rivolgersi all’Azienda Municipalizzata che provvede alla raccolta dei rifiuti solidi urbani.

Utilizzo quotidiano

●La lavastoviglie è progettata per il lavaggio di normali utensili domestici. Oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi acidi o alcalini, solventi, non devono essere lavati in lavastoviglie.

●Evitare l’apertura della porta durante il funzionamento della lavastoviglie, in particolare durante le fasi calde di lavaggio: tale operazione potrebbe infatti provocare fuoriuscite d’acqua calda. La lavastoviglie è comunque dotata di una speciale sicurezza che, in caso di apertura della porta, blocca immediatamente il funzionamento.

3

AVV01it

Descrizione dell’apparecchiatura

1

2

3

4

5

6

IN84

1.Distanzieri

2.Fermi cesto superiore

3.Spruzzatore rotante superiore

4.Contenitore sale

5.Filtro grande

6.Contenitore detersivo

7.Pannello comandi

8.Targhetta matricola

9.Contenitore brillantante

10.Filtro centrale

11.Spruzzatore rotante inferiore

12.Cesto superiore

13.Contenitore detersivo WRD

13

12

11

10

9

8

7

4

APP09it

Pannello comandi

1		2		3				4				5		6		7			8			9					10

1.Spia di alimentazione elettrica

2.Tasto di Acceso/Spento

3.Led indicatori

4.Pulsante di selezione programma

5.Pulsante di selezione "mezzo carico"

6.Pulsante asciugatura "Eco"

7.Pulsante di "partenza ritardata"

8.Pulsante di "partenza"

9.Led "fasi ciclo"

10.Visore digitale

Questa apparecchiatura è stata progettata per poter essere collegata al sistema LIK (LIVE IN KITCHEN). per effettuare il collegamento, in fase di prima installazione, è necessario:

•premere e tenere premuto il pulsante 8 (partenza)

•premere il tasto 2 (Acceso/Spento)

dopo circa 5 secondi sul display compare la scritta “ISP” (procedura di installazione)

•rilasciare il pulsante 8

la procedura di installazione termina con la visualizzazione sul display di uno dei seguenti messaggi:

End (installazione positiva) Err (installazione negativa) e può durare fino a 15 minuti

•premere il tasto 2 per spegnere la lavastoviglie.

Per le successive accensioni premere il tasto 2:

sul display compare la scritta “Con” e successivamente il led “i” si illumina, indicando che la lavastoviglie è collegata al sistema LIK.

Se il led “i” rimane spento, la lavastoviglie funziona come una “normale” lavastoviglie e rimarrà scollegata al sistema LIK almeno fino alla successiva accensione.

Una volta collegata al sistema LIK è possibile impostare il ciclo e le opzioni desiderate agendo sull’UNITA’ CENTRALE” (vedi libretto istruzioni specifico).

In caso di utilizzo “normale”, impostare il ciclo e le opzioni desiderate seguendo le istruzioni riportate nel capitolo “Sequenza delle operazioni”.

1.Spia di alimentazione elettrica

2.Tasto di Acceso/Spento

Premerlo per predisporre la lavastoviglie ad effettuare qualsiasi operazione di impostazione (scelta programmi di lavaggio, asciugatura economica, partenza ritardata, etc.).

Per spegnere la lavastoviglie alla fine del programma, come pure per arrestarne in caso di necessità in qualsiasi momento il funzionamento, ripremere lo stesso tasto.

3. Led indicatori

Porta aperta

Si accende indicando che la porta è aperta.

Sale

Si accende quando manca il sale rigenerante nel decalcificatore d’acqua.

Rubinetto

Lampeggia quando:

-Il rubinetto dell’acqua è chiuso.

-Manca l’acqua nella rete idrica.

-Il tubo di alimentazione acqua è ostruito.

Brillantante

Si accende quando il brillantante è esaurito.

Connesione al sistema LIK

Si accende quando la lavastoviglie è collegata al sistema LIK.

5

APPxxit

4. Pulsante di selezione programma

Per selezionare il programma di lavaggio desiderato premete questo pulsante fino a leggere sul visore digitale il numero corrispondente al programma scelto (vedere tabella "Programmi di lavaggio").

5. Pulsante di selezione "mezzo carico"

Premendo questo pulsante si può scegliere di concentrare tutto il lavaggio su un solo cesto anziché su entrambi. Si accende il led corrispondente al cesto scelto.

Questa opzione è particolarmente utile quando si vogliono lavare poche stoviglie con consumi ridotti. Ricordarsi di caricare tutte le stoviglie nel cesto selezionato.

Se entrambi i led sono spenti, il lavaggio si svolgerà su entrambi i cesti.

Per il programma 1 (Ammollo) ed il programma 10 (Scaldapiatti) questa opzione viene automaticamente esclusa.

6. Pulsante asciugatura "Eco"

Premendo questo pulsante si può selezionare rispettivamente una riduzione della fase di asciugatura (ECO) o l’esclusione totale della fase di asciugatura (NO).

Entrambe le opzioni comportano un sensibile risparmio di energia elettrica.

Si accende il led corrispondente alla scelta effettuata. Per il programma 1 (Ammollo) questa opzione è disabilitata.

Se entrambi i led sono spenti la fase di asciugatura si svolgerà completamente.

10.Visore digitale

Per facilitare la comunicazione delle operazioni che la lavastoviglie svolge sono stati introdotti dei segnali acustici.

Segnale acustico breve di "comando accettato"

Premendo uno qualsiasi dei pulsanti, un segnale acustico breve vi informa che la macchina ha accettato il comando impartito.

Segnale acustico lungo di "esecuzione programma"

Un segnale acustico continuo vi informa che si sta avviando il programma.

Segnale acustico intermittente di "fine programma"

Un breve segnale acustico intermittente vi informa che il programma di lavaggio è finito.

Segnale acustico "intervento allarmi"

La lavastoviglie è dotata di un sistema di allarmi in caso di guasto o malfunzionamento. In questo caso interviene un segnale acustico intermittente (vedere "Rimedi alle anomalie di funzionamento").

Per disattivare questi segnali acustici premere contemporaneamente i tasti di "mezzo carico" e "partenza ritardata", dopo circa 3 secondi 3 brevi segnali acustici intermittenti vi informano dell’avvenuta disattivazione.

7. Pulsante di "partenza ritardata"

Permette di posticipare la fine del programma fino a 24 ore.

8. Pulsante di "partenza"

È l’ultimo pulsante da premere dopo aver impostato il programma di lavaggio ed eventuali opzioni (asciugatura eco, mezzo carico, partenza ritardata).

9. Led "fasi ciclo"

Ogni fase è rappresentata da un simbolo:

fase di prelavaggio/ammollo

fase di lavaggio

fase di risciacquo

fase di asciugatura

Quando impostate il programma si accendono tutti i led delle fasi previste.

A ciclo avviato tutti i led saranno spenti tranne quello della fase in corso.

Alla fine del programma di lavaggio tutti i led sono spenti.

SO265

Per riattivare i segnali acustici premere contemporaneamente i tasti di "mezzo carico" e "partenza ritardata", dopo circa 3 secondi 3 brevi segnali acustici intermittenti vi informano dell’avvenuta riattivazione.

La disattivazione e l’eventuale riattivazione dei segnali acustici deve essere eseguita prima dell’inizio ciclo e l’impostazione rimane memorizzata anche dopo lo spegnimento della lavastoviglie.

6

APP10it

Prima dell’uso

Prima di usare la lavastoviglie per la prima volta:

1.Assicuratevi che il collegamento idraulico ed elettrico siano stati correttamente eseguiti come indicato nelle istruzioni per l’installazione.

2.Rimuovere qualsiasi imballaggio dall’interno della macchina.

3.Regolare il decalcificatore dell’acqua.

4.Versare 1 litro di acqua nel contenitore del sale e poi riempire con sale.

5.Riempire il contenitore del brillantante.

Regolazione del decalcificatore dell’acqua

La lavastoviglie è corredata di un decalcificatore dell’acqua che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare per il lavaggio delle stoviglie.

L’ acqua contiene in misura variabile, a seconda della località, sali calcarei e minerali che si depositano sulle stoviglie lasciando macchie bianche e depositi biancastri.

Il decalcificatore dell’acqua può trattare acqua con durezza fino a 67°dH (gradi tedeschi) tramite 10 livelli di regolazione.

Richiedere il grado di durezza della vostra acqua all’Ente erogatore della vostra zona.

Il decalcificatore dell’acqua è regolato dalla fabbrica al livello "4".

La modifica del livello è possibile solo prima dell’inizio del ciclo di lavaggio, cioè in fase di impostazione.

Livello	Gradi		Gradi		PPM
	Francesi		Tedeschi		(Parti per
	(°TH)		(°dH)		milione)
0	0	- 8	0	- 4	0	- 80
1	9 - 14		5	- 8	81	- 140
2	15	- 20	9 - 11		141 - 200
3	21	- 30	12	- 17	201 - 300
4	31	- 40	18	- 22	301 - 400
5	41	- 50	23	- 28	401 - 500
6	51	- 60	29 -33		501 - 600
7	61	- 70	34	- 39	601 - 700
8	71	- 80	40	- 45	701 - 800
9	81 - 120		46	- 67	801	- 1200

Se la vostra acqua appartiene al livello "0" non occorre usare sale, perché è già dolce (con l’impostazione al livello 0 la spia di controllo sale rimarrà sempre spenta). Usare il sale rigenerante a partire dal livello "1".

Per impostare un livello diverso operare come segue:

1.Premere contemporaneamente per circa 5 secondi i pulsanti di "selezione programmi" e di "partenza ritardata"; sul visore digitale compare il livello impostato dalla fabbrica "L4".

2.Premere entro 5 secondi il pulsante di "partenza ritardata" tante volte fino a leggere sul visore digitale il livello desiderato. Ad ogni impulso si incrementa di 1 livello.

4. Dopo 5 secondi che non viene più premuto il pulsante "partenza ritardata" la lavastoviglie

memorizza il livello e si riporta nello stato di SO266 impostazione.

7

PDU04it

Caricamento del sale rigenerante

Attenzione!

Utilizzare esclusivamente sale specifico per lavastoviglie.

Altri tipi di sale non specifici per lavastoviglie, specialmente il sale fino da cucina, possono danneggiare il decalcificatore d’acqua.

Durante il caricamento, eventuali fuoriuscite di sale potrebbero favorire la corrosione. Si deve pertanto caricare il sale rigenerante solo prima di iniziare un programma di lavaggio (ad eccezione del programma Ammollo).

Caricamento:

1.Svitare e togliere il tappo del contenitore del sale.

2.Versare circa un litro di acqua nel contenitore (questa operazione è necessaria solo la prima volta).

3.Riempire il contenitore di sale utilizzando l’apposito imbuto in dotazione.

4.Riavvitare accuratamente il tappo accertandosi che la filettatura e la guarnizione non rechino residui di sale.

In seguito basta aggiungere periodicamente il sale nel contenitore.

Tale operazione viene segnalata dalla spia di controllo sale sul pannello comandi che si accende quando il sale è esaurito.

Il contenitore di sale ha sempre dell’acqua al suo interno; è pertanto normale che questa fuoriesca durante il riempimento.

La spia di controllo sale sul pannello comandi può rimanere accesa da 2 a 6 ore dal ripristino del sale nell’apposito contenitore, o anche di più se si usano sali che richiedono più tempo a dissolversi. Il corretto funzionamento della lavastoviglie non è comunque pregiudicato.

SALE

SALT

SALZ

SEL

SR06

8

SAL01it

Il brillantante

Questo prodotto rende più brillanti le stoviglie e migliora l’asciugatura.

Viene introdotto automaticamente durante il risciacquo caldo.

Il serbatoio posto all’interno della porta può contenere circa 110 ml di brillantante, sufficienti per 16 - 40 programmi di lavaggio, in funzione della quantità erogata.

Caricamento del brillantante:

1.Aprire il contenitore ruotando il tappo (A) in senso antiorario.

2.Versare il brillantante nella bocchetta di carico, fino a quando in contenitore è pieno. La spia (B) posta a fianco del tappo deve essere completamente scura.

Assicurarsi di richiudere bene il tappo dopo ogni riempimento.

Aggiungere nuovamente brillantante quando la lampada spia di controllo brillantante sul pannello comandi si accende.

L’ eventuale liquido fuoriuscito durante il riempimento va accuratamente rimosso con un panno assorbente, per evitare eccessiva formazione di schiuma nel lavaggio successivo.

Non versare detergente liquido nel contenitore del brillantante.

Regolazione della quantità erogata

A seconda del risultato di brillantezza e di asciugatura ottenuti, regolare la quantità di liquido, agendo sul selettore a 6 posizioni (C) posto all’interno della bocchetta di carico (posizione 1 quantità minima, posizione 6 quantità massima).

VI consigliamo di impostare il selettore sulla posizione 3.

Aumentare gradualmente la quantità se sulle stoviglie lavate rimangono gocce d’acqua o macchie di calcare; diminuire invece la quantità se le stoviglie presentano striature biancastre ed appiccicose.

A

BR01

B
	x
m	a
BR03

					C
	x	6	5	4	3
m	a				2
					1
BR02

9

BRI02it

Uso della lavastoviglie

Sistemazione delle stoviglie

Prima di disporre le stoviglie nei cesti asportare tutti i residui delle pietanze, per evitare di intasare i filtri, con conseguente riduzione dell’efficacia di lavaggio.

Importante!

Non caricare stoviglie di dimensioni molto ridotte che possono cadere dai cesti.

Aprire la porta ed estrarre i cesti.

Il cesto inferiore

Il cesto inferiore è destinato a contenere pentole, coperchi, piatti, insalatiere, posate, ecc. come indicato nelle figure.

Piatti e coperchi grandi vanno sistemati di preferenza alla periferia del cesto, facendo attenzione a non bloccare la rotazione dello spruzzatore rotante superiore.

Le due file posteriori di supporti possono inoltre essere abbassate in modo molto semplice e rapido, per consentirvi di caricare più agevolmente pentole ed insalatiere.

Per abbassare i supporti procedere nella seguente maniera:

1.tirarli leggermente verso l’alto e lasciarli ricadere;

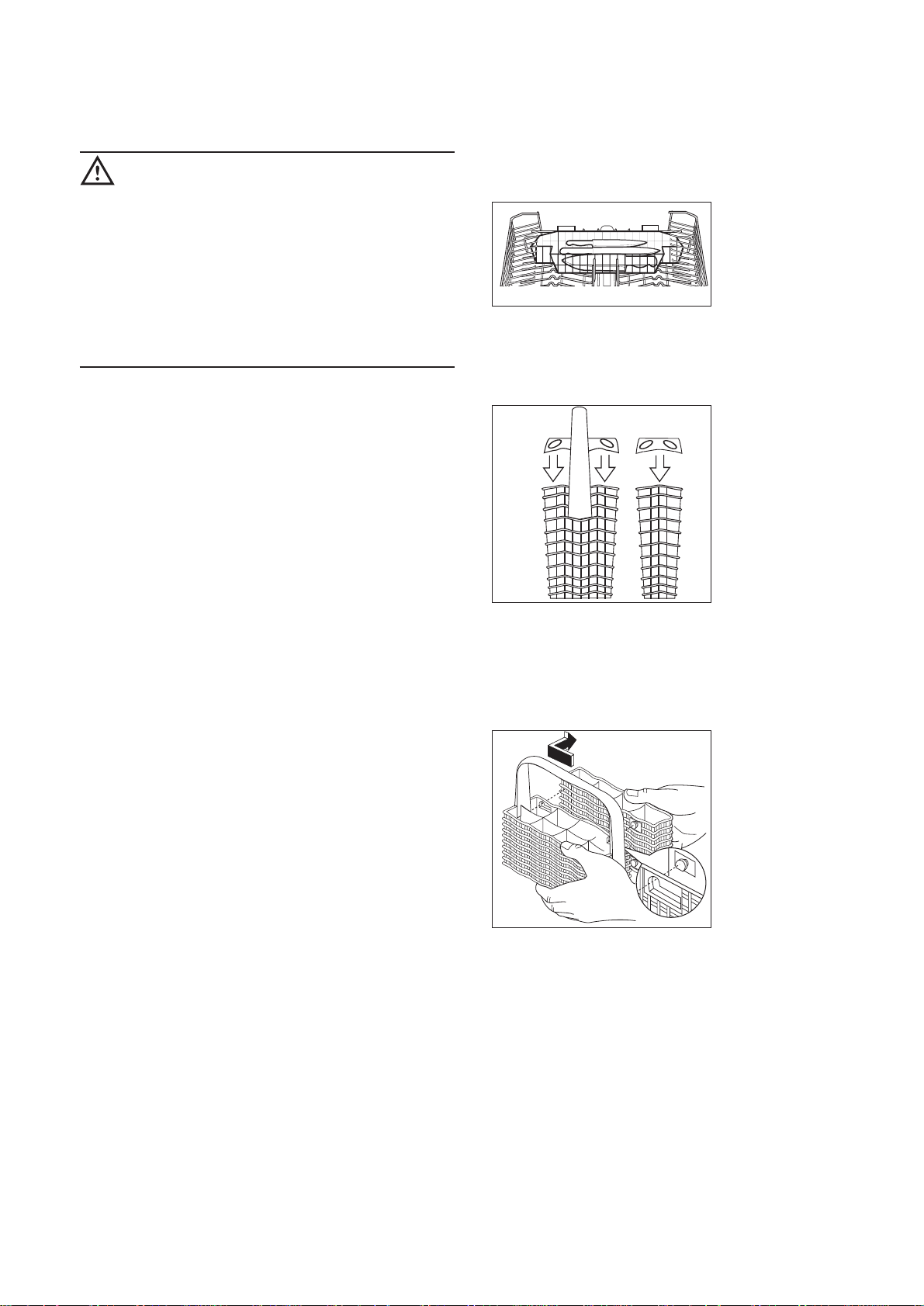

2.per rialzarli basta riportarli in posizione verticale.

UI48

UI21

UI18

10

CES24it
