FRIGORIFERO-
CONGELATORE
FP 230/2 BR
2222 120-36
LIBRETTO ISTRUZIONI
GENTILE CLIENTE
Ci congratuliamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle
esigenze della vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia.
Il relativo certificato di garanzia lo trova qui allegato. Se dovesse mancare lo richieda al
Rivenditore.
INDICE
Avvertenze e consigli importanti ........................Pag. 3
Installazione ...............................Pag. 4
Posizionamento ..............................Pag. 4
Pulizia delle parti interne ..........................Pag. 4
Collegamento elettrico ...........................Pag. 4
Applicazione del pannello ..........................Pag. 4
Reversibilità delle porte...........................Pag. 4
Caratteristiche del vano ...........................Pag. 5
Uso e funzionamento ............................Pag. 6
Funzionamento - regolazione della temperatura ..................Pag. 6
Refrigerazione dei cibi e delle bevande......................Pag. 6
Griglie mobili ..............................Pag. 6
Posizionamento delle mensole della controporta ..................Pag. 6
Congelazione dei cibi freschi e conservazione dei cibi surgelati .............Pag. 7
Cubetti di ghiaccio.............................Pag. 7
Scongelazione ..............................Pag. 7
Sbrinamento ...............................Pag. 8
Manutenzione ..............................Pag. 9
Lampada di illuminazione ..........................Pag. 9
Periodi di inattività ............................Pag. 9
Assistenza tecnica e ricambi ..........................Pag. 10
2
Stampato su carta riciclata
AVVERTENZE E CONSIGLI IMPORTANTI
È molto importante che questo libretto istruzioni sia
conservato assieme all’apparecchiatura per qualsiasi
futura consultazione. Se l’apparecchiatura dovesse
essere venduta o trasferita ad un’altra persona,
assicurarsi che il libretto venga fornito assieme, in
modo che il nuovo utente possa essere messo al
corrente del funzionamento della macchina e delle
avvertenze relative.
Queste avvertenze sono state redatte per la Vostra
sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima
d’installare e di utilizzare l’apparecchiatura.
Qualora questa apparecchiatura, munita di chiusura
magnetica, venisse usata in sostituzione di una con
chiusura a scatto, consigliamo di render e quest’ultima
inservibile, prima di mettere da parte la vecchia
apparecchiatura. Ciò eviterà che i bambini, giocando,
vi rimangano intrappolati, con grave pericolo per la
loro vita.
ª
Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione della
lampadina, sulle apparecchiature che ne sono
provviste).
ª
Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
ª
Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
ª
In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si coprono
di brina. A seconda del modello, tale brina può
essere eliminata automaticamente (sbrinamento
automatico) oppure manualmente.
Non tentare mai di togliere la brina con un
oggetto appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
l’apparecchiatura.
ª
Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
ª
Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di
coperchio.
ª
È pericoloso modificare o tentare di modificare le
caratteristiche di quest’apparecchiatura.
ª
Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il
Centro di Assistenza più vicino ed esigere solo
ricambi originali.
ª
Questa apparecchiatura non contiene, nel circuito
refrigerante e nell’isolamento, gas refrigeranti
nocivi per l’ozono; tuttavia lo smaltimento deve
avvenire in maniera adeguata e conforme alle
norme vigenti per la protezione dell’ambiente.
ª
Assicurarsi, dopo aver installato
l’apparecchiatura, che essa non appoggi sul cavo
di alimentazione.
ª
I frigoriferi e/o congelatori domestici sono
destinati unicamente alla conservazione e/o
congelazione degli alimenti.
ª
Durante il normale funzionamento il
condensatore ed il compressore, che sono posti
sul retro dell’apparecchiatura, si riscaldano
sensibilmente. Assicurarsi quindi che
l’installazione venga eseguita come da istruzioni
riportate sul libretto. Un’aerazione insufficiente
comporterà sicuramente un cattivo
funzionamento e dei danni all’apparecchiatura.
ª
Se l’apparecchiatura viene trasportata in
posizione orizzontale è possibile che l’olio
contenuto nel compressore defluisca nel circuito
refrigerante.
Lasciare l’apparecchiatura in posizione verticale
almeno 2 ore prima di metterla in funzione per
dar modo all’olio di refluire nel compressore.
03/98
2222 120-36
3
°
°
÷
INSTALLAZIONE
Posizionamento
Collocare l’apparecchiatura lontana da fonti di
calore, quali: termosifoni, stufe da riscaldamento,
esposizione diretta ai raggi solari ecc.
Le migliori prestazioni si hanno con temperature
dell’ambiente comprese tra:
+18
C e +43 ° C (Classe T); +18 ° C e +38 ° C (Classe
ST); +16
(Classe SN).
sulla targhetta matricola.
C e +32 ° C (Classe N); +10 ° C e +32 ° C
La classe di appartenenza è riportata
Pulizia delle parti interne
Prima dell’uso e del collegamento elettrico pulire
tutte le parti interne con acqua tiepida e sapone
neutro allo scopo di togliere il caratteristico odore di
nuovo, indi asciugare accuratamente.
Non usare detersivi nè polveri abrasive che sono
dannose alle finiture.
Collegamento elettrico
Assicurarsi, prima di inserire la spina nella presa di
corrente, che la tensione e la frequenza riportate sulla
targhetta matricola corrispondano a quelle dell’impianto
domestico.
È ammessa una oscillazione di ± 6% sulla tensione
nominale.
Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza
adeguata.
È indispensabile che l’apparecchiatura sia collegata ad una
efficiente presa di terra.
A tale scopo la spina del cavo di alimentazione è
dotata dell’apposito contatto.
Qualora la presa di corrente dell’impianto domestico
non sia collegata a terra, allacciare
l’apparecchiatura ad un impianto di terra a parte,
conformemente alle norme in vigore, consultando in
proposito un tecnico specializzato.
La Casa Costruttrice declina ogni responsabilità qualora
questa norma antinfortunistica non fosse rispettata.
Questa apparecchiatura è conforme al D.M. 13/4/89 e
alla Direttiva Comunitaria CEE n. 87/308 del 2/6/87
relativa alla soppressione dei disturbi radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
73/23/CEE del 19/02/73 (Bassa Tensione) e
-
successive modificazioni;
89/336/CEE del 03/05/89 (Compatibilità
-
Elettromagnetica) e successive modificazioni.

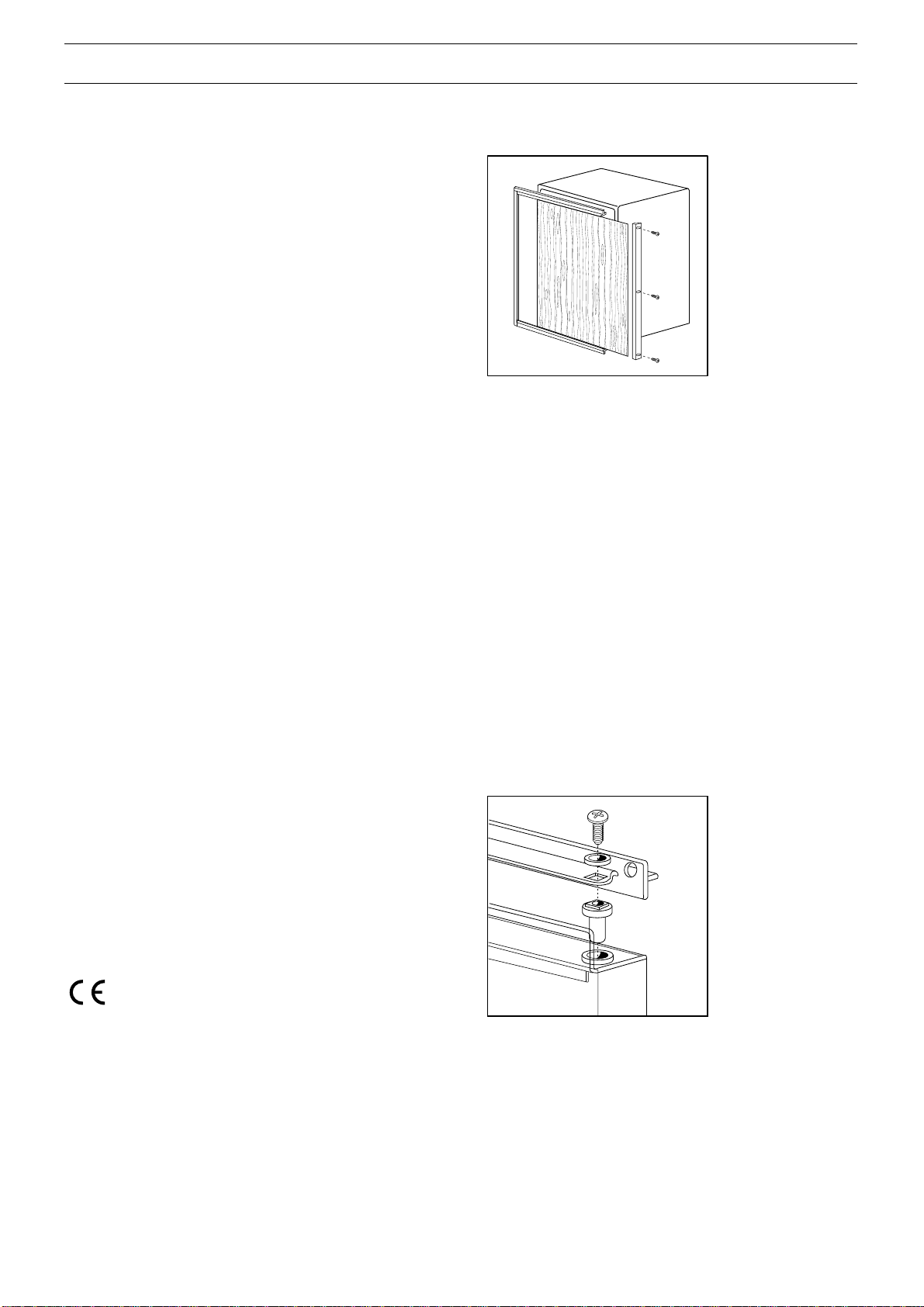

Applicazione del pannello
Premessa: le
dimensioni di
ingombro del
pannello di
rivestimento
devono essere
2 mm inferiori a
1
quelle della porta
e lo spessore
massimo di
4,5 mm.
D149
svitare le viti autofilettanti che fissano alla porta il
lato asportabile della cornice;
togliere quest’ultimo e infilare il pannello di
rivestimento, dopo aver allentato le rimanenti viti
nel perimetro della cornice;
spingere a fondo il pannello di rivestimento e
rifissare alla porta la cornice compreso il lato tolto in
precedenza.
Con la porta del
frigorifero chiusa,
Reversibilità delle porte
Questa apparecchiatura è predisposta per una
eventuale reversibilità del senso di apertura delle
porte, operando nel modo descritto di seguito è
possibile ottenere l’apertura delle porte
dell’apparecchiatura dal lato destro o da quello
sinistro.
Cerniera superiore
Svitare la vite (1)
e toglierla con la
1
2
3
4
D150
inversamente a quanto descritto precedentemente.
relativa rondella.
Forzare con un
cacciavite a taglio
in modo da
togliere il piolino
(3) dalle sedi (2 e
4). Trasferire i
particolari
dall’altro lato e
quindi rifissare il
tutto operando
4
5

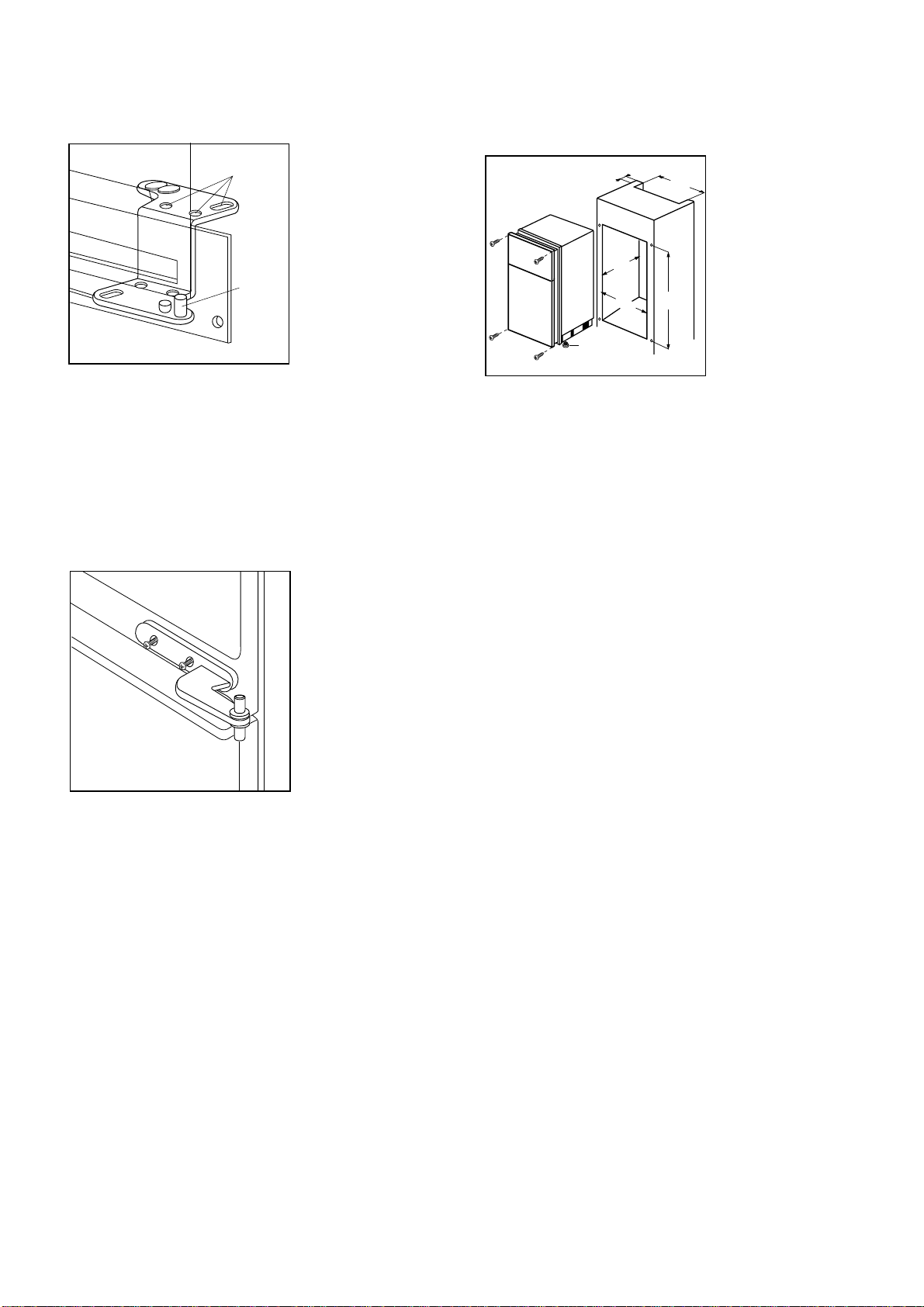

Cerniera inferiore
Togliere le tre
1
viti (1) che fissano
la cerniera al
mobile dell’apparecchiatura
stessa.
Sollevare la porta
2
dell’apparecchiatura in modo da
permettere la
fuoriuscita del
D151
piolino (2) dalla
rispettiva sede
sulla porta.
Sfilare lentamente la cerniera dalla feritoia della
cornice del mobile dell’apparecchiatura.
Per il montaggio della cerniera dal lato opposto,
invertirla sotto sopra ed effettuare tutte le
operazioni precedentemente descritte procedendo
nell’ordine inverso.
Cerniera centrale
Dopo aver tolto le
cerniere
superiori ed
inferiori (vedi le
due figure
precedenti)
A
sfilare le due
porte. Svitare le
due viti che
fissano la
cerniera centrale
D148
al mobile
dell’apparecchia-
tura.
Ruotare la cerniera sotto-sopra e rifissarla sul lato
opposto del mobile dopo aver tolto le viti che
otturano i fori già previsti per il fissaggio.
Rimontare le due porte e fissare le cerniere
superiori ed inferiori.
Caratteristiche del vano
Le dimensioni del
50
550
560
A
D152
540
1446
attraverso le feritoie della cornice del mobile
dell’apparecchiatura, mentre per l’uscita dell’aria è
necessario prevedere un camino nella parte
posteriore del mobile colonna, la cui apertura
minima sia: 50 mm di profondità e 540 mm di
larghezza.
Tale apertura di uscita deve essere mantenuta
anche tra la parte superiore della colonna ed il
soffitto.
L’apparecchiatura viene fornita predisposta per
essere inserita nel vano del mobile; le operazioni di
posizionamento e di fissaggio all’interno del vano
sono le seguenti:
dopo aver tolto le due boccole distanziali (A),
introdurre l’apparecchiatura nel vano colonna
posizionandola al centro del vano stesso. Fissare
mediante quattro viti, in dotazione
dell’apparecchiatura stessa, i quattro angoli della
cornice del mobile dell’apparecchiatura al mobile
della colonna.
vano per
l’inserimento
dell’apparecchiatura in un mobile
colonna devono
corrispondere a
quelle riportate
nella figura.
L’entrata
dell’aria avviene
dalla parte
inferiore
Applicazione della maniglia
Qualora si desideri impiegare le maniglie in
dotazione all’apparecchiatura, si dovranno svitare le
viti poste sulla fascia interna del lato prescelto della
porta, posizionare le maniglie in corrispondenza dei
fori, quindi fissarle impiegando le viti tolte in
precedenza.
USO E FUNZIONAMENTO
O
Funzionamento - regolazione della temperatura
Per far funzionare l’apparecchiatura, ruotare in
senso orario la manopola del termostato dalla
posizione di arresto «
in funzione del freddo desiderato:
numeri bassi = meno freddo
numeri alti = più freddo
La temperatura all’interno dell’apparecchiatura si
regola automaticamente; generalmente la posizione
intermedia della manopola è la più indicata.
Con la manopola sui numeri più alti, a temperatura
ambiente elevata ed una note v ole quantità di alimenti, il
funzionamento può essere continuo con formazione di brina
o ghiaccio sulle superfici di raffreddamento.
In tal caso è necessario posizionare la manopola sui numeri
più bassi, in modo da consentire lo sbrinamento automatico
e, di conseguenza un minor consumo di energia elettrica.
» ad una posizione successiva
Refrigerazione dei cibi e delle bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:

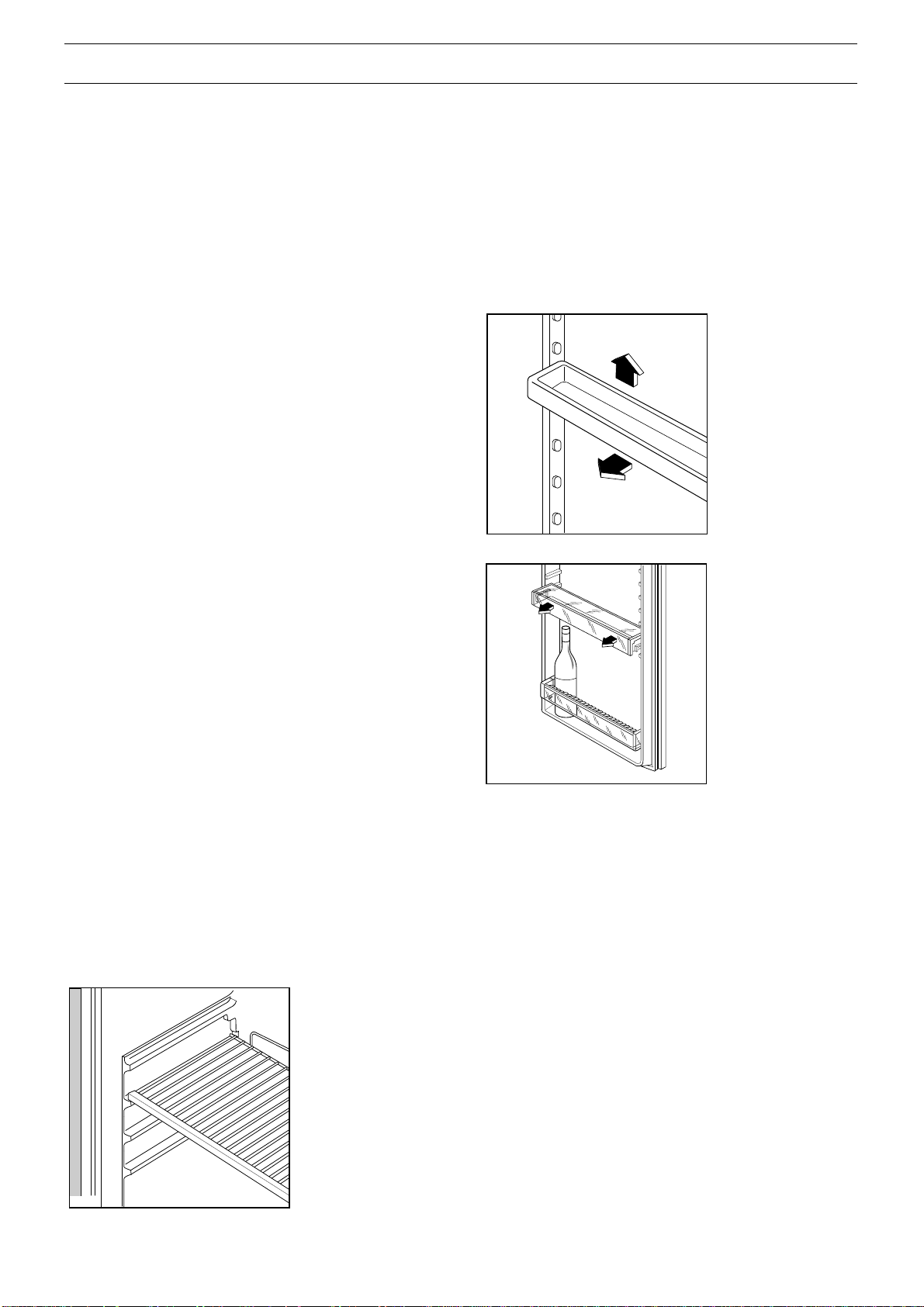

Posizionamento delle mensole della
controporta
Le mensole della controporta possono essere
cambiate di posizione.
L’operazione si effettua in questo modo:
forzare gradualmente la mensola nel senso indicato
dalle frecce fino ad ottenere lo sganciamento, indi
rimontarla nella posizione desiderata.
Mod. FP 230/2 BR
D026
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti (specie se
contengono aromi);
disporre gli alimenti in modo che l’aria possa
circolare liberamente attorno ad essi.
Carne (di tutti i tipi): va avvolta con del protettivo.
Tempo massimo di conservazione: 1-2 giorni.
Cibi cotti, piatti freddi, ecc. devono essere ben coperti e
si possono disporre su qualsiasi griglia.
Frutta e verdura ben pulite, vanno poste nel cassetto
previsto.
Banane, patate, cipolla ed aglio, se non sono
confezionati,
non vanno messi in frigorifero .
Griglie mobili
Sulle pareti della
cella sono ricavate
delle guide che
consentono uno
spostamento
delle griglie o dei
ripiani in posizioni
diverse.
D674
D040
6
°
Congelazione dei cibi freschi e conservazione
dei cibi surgelati
Lo scomparto è adatto alla congelazione di
cibi freschi e alla conservazione a lungo termine di
cibi congelati e surgelati.
Dopo aver chiuso la porta del congelatore è
necessario attendere 1 o 2 minuti prima di riaprirla.
La depressione che si crea all’interno del
congelatore ne renderebbe difficile l’immediata
riapertura.
Congelazione dei cibi freschi
Per la congelazione non è necessario variare la
posizione della manopola del termostato da quella di
normale funzionamento. Tuttavia, volendo ottenere
una congelazione più rapida, ruotare la manopola
del termostato verso i numeri più alti. Con la
manopola in quest’ultima posizione, la temperatura
nello scomparto refrigerante potrebbe scendere al
di sotto di 0
manopola del termostato verso un numero più
basso.
Per ottenere i massimi vantaggi dal processo di
congelazione diamo alcuni consigli importanti:
C; se ciò si verificasse riportare la
Conservazione dei cibi surgelati
ª
Assicurarsi che i surgelati siano stati ben
conservati dal rivenditore;
ª
che il trasporto, dall’acquisto alla sistemazione
nello scomparto congelatore, sia breve;
ª
non superare il periodo di conservazione indicato
sulle confezioni;
ª
non aprire troppo frequentemente la porta e non
lasciarla aperta più del necessario.
Dopo un periodo di inattività, introdurre gli alimenti
nell’apparecchiatura dopo av erla fatta funzionare per
almeno due ore con la manopola del termostato sul numero
più alto; quindi, ruotare la manopola sulla posizione
intermedia.
Importante
In caso di scongelamento per cause accidentali, ad
esempio per mancanza di corrente, sarà necessario
consumare i cibi entro breve tempo o cucinarli
subito e ricongelarli. Se l’interruzione è breve (da 6
a 8 ore) e il congelatore è carico, i cibi non subiranno
alcuna alterazione.
ª
porre i cibi da congelare nel vano superiore dello
scomparto congelatore, in quanto questo è il
punto più freddo;
ª
la quantità massima di alimenti che possono
essere congelati in 24 h è riportata sulla
«targhetta matricola».
ª
congelare solo alimenti di ottima qualità, freschi e
ben puliti;
ª
dividere tutto in piccole parti, in modo da favorire
la rapidità della congelazione e consentire lo
scongelamento solo della quantità necessaria;
ª
avvolgere gli alimenti con protettivo adatto (es.
fogli di alluminio), ben aderente ai cibi e ben
chiuso;
ª
è consigliabile indicare sulla confezione oppure
sulle apposite schede (se in dotazione) la data di
congelazione al fine di poter controllare il tempo
di conservazione;
ª
sulla controporta oppure sulla scheda (se in
dotazione) sono schematizzati alcuni tipi di
animali e alimenti ed i mesi (numero) di
conservazione dal momento della congelazione;
Cubetti di ghiaccio
L’apparecchiatura è corredata con una o più
vaschette per la formazione dei cubetti di ghiaccio;
queste vanno riempite di acqua potabile e riposte
nell’apposito scomparto.
Si raccomanda di non usare utensili metallici per
staccare le vaschette.
Non ingerire mai i ghiaccioli o i cubetti di ghiaccio
appena tolti dall’apparecchiatura perché potrebbero
provocare ustioni.
Scongelazione
Gli alimenti surgelati o congelati, prima di essere
usati, possono essere scongelati in un frigorifero o a
temperatura ambiente, a seconda del tempo
disponibile per l’operazione.
I pezzi piccoli possono essere cucinati direttamente
appena tolti dal congelatore; in questo caso, però, il
tempo di cottura sarà più lungo.
ª
evitare di mettere i prodotti da congelare a
contatto di quelli già congelati; ciò eviterà lo
scongelamento di questi ultimi.
Non mettere nello scomparto congelatore bev ande gassate
in contenitori chiusi: potrebbero scoppiar e.
7
O
Sbrinamento
Sull’evaporatore dello scomparto refrigerante la
brina viene eliminata automaticamente ad ogni
arresto del compressore.
L’acqua derivante
dallo sbrinamento,
tramite un
apposito
convogliatore,
viene raccolta in
una bacinella
posta nella parte
posteriore sopra il
compressore
dell’apparecchia-
D037
Si raccomanda di pulire periodicamente il foro di scarico
dell’acqua di sbrinamento, posto nella parte centrale
dell’apposito convogliator e dello scomparto frigorifero ,
utilizzando l’apposito «pulitore» che si trov a nel foro .
Nello scomparto la brina deve essere
eliminata ogniqualvolta si è formato uno spessore di
4 mm circa, utilizzando l’apposita paletta
raschiabrina fornita con l’apparecchiatura.
tura, da dove
evapora.
Qualora si formasse uno spesso strato di ghiaccio,
sarà necessario effettuare un completo
sbrinamento, procedendo come segue:
ª
staccare la spina dalla presa di corrente o porre la
manopola del termostato in posizione «
ª
avvolgere gli alimenti in parecchi fogli di giornale
e riporli in un luogo molto fresco;
ª
lasciare la porta aperta e a sbrinamento avvenuto
asciugare le pareti accuratamente;
ª
reinserire la spina nella presa;
ª
posizionare la manopola del termostato sul
numero più alto. Dopo due o tre ore di
funzionamento riportare la manopola sulla
posizione intermedia.
Le apertura della porta possono favorire la formazione di
brina, più accentuata sulla parte alta dell’apparecchiatura.
Per toglierla utilizzare l’apposita paletta raschiabrina.
»;
Si raccomanda di non impiegare utensili metallici per
asportare la brina, al fine di evitare gra vi danni
all’apparecchiatura.
8
MANUTENZIONE
Staccare la spina dalla presa di corrente prima di eseguir e
qualsiasi operazione.
Lampada di illuminazione
La lampada di illuminazione dello scomparto
refrigerante è accessibile tramite le seguenti
operazioni:
- svitare la vite di fissaggio della plafoniera,
- sganciare la parte mobile come indicato in figura.
D731
Periodi di inattività
Durante i periodi in cui l’apparecchiatura non è in
funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l’interno e tutti gli accessori;
lasciare le porte socchiuse per evitare la formazione
di odori sgradevoli.
9
ASSISTENZA TECNICA E RICAMBI
Qualora l’apparecchiatura presentasse qualche
disfunzione, è bene controllare:
ª
che la spina sia ben inserita nella presa di
corrente;
ª
che non manchi l’energia elettrica;
ª che la manopola del termostato si trovi in
posizione intermedia.
Inoltre:
ª se l’apparecchiatura è eccessivamente rumorosa
verificare che i fianchi non siano a contatto con
mobili o schienali che possono causare rumore o
vibrazioni;
ª se vi sono tracce di acqua sul fondo dello
scomparto, verificare che il foro di deflusso
dell’acqua derivante dallo sbrinamento non sia
ostruito.
Dopo le verifiche di cui sopra, se la disfunzione
dovesse permanere, è bene chiamare il Centro di
Assistenza Tecnica più vicino.
Per un sollecito interv ento è importante, all’atto della
chiamata, indicare il tipo di difetto , il modello di
apparecchiatura (Mod.), il numero di prodotto (Prod. No .) e
il numero di fabbricazione (Ser. No.), rilevati dal certificato
di garanzia o dalla targhetta matricola posta all’interno
dell’apparecchiatura.
Prod. No. . . . . . . . Ser. No. . . . .
Mod. . . . . .
D012
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
DISTRI
PARTS
La Casa Costruttrice non risponde delle possibili inesattezze, imputabili a
errori di stampa o di trascrizione, contenute nel presente opuscolo. Si
riserva di apportare ai propri prodotti quelle modifiche che ritenesse
necessarie o utili, anche nell’interesse dell’utenza, senza pregiudicare le
caratteristiche essenziali di funzionalità e sicurezza.
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
10
Loading...
