FRIGORIFERO
FP 160 FR
2222 065-41
LIBRE TTO ISTRUZIONI
AVVERTENZE E CONSIGLI IMPORTANTI
I
È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura
per qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita
ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo
utente possa essere messo al corrente del funzionamento della macchina e delle avvertenze
relative.
Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.
Sicurezza generale
Qualora questa apparecchiatura, munita di
■
chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di rendere quest’ultima inservibile, prima
di mettere da parte la vecchia apparecchiatura. Cio’ eviterà che i bambini, giocando, vi
rimangano intrappolati, con grave pericolo
per la loro vita.
Togliere la spina dalla presa di corrente prima
■
di procedere a qualsiasi operazione di pulizia
e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature
che ne sono provviste).
Quest’apparecchiatura è stata progettata per
■
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino con l’intento di giocarvi.
Assicurarsi, dopo aver installato l’appa-
■
recchiatura, che essa non appoggi sul cavo
di alimentazione.
È pericoloso modificare o tentare di
■
modificare le caratteristiche di quest’ apparecchiatura.
Assistenza / Riparazioni
Ogni eventuale modifica che si rendesse
■
necessaria all’impianto elettrico domestico,
per poter installare l’apparecchiatura, dovrà
essere eseguita solo da personale abilitato.
Mai riparare l’apparecchiatura da soli. Le
■
riparazioni effettuate da persone non competenti possono provocare dei danni. Contattare
il Centro di Assistenza più vicino ed esigere
solo ricambi originali.
Uso
I frigoriferi e/o congelatori domestici sono
■
destinati unicamente alla conservazione e/o
congelazione degli alimenti.
Le migliori prestazioni si hanno con tempera-
■
ture dell’ambiente comprese tra +18°C e
+43°C (Classe T); + 18°C e +38°C (Classe
ST); +16°C e +32°C (Classe N);
+10°C e +32°C (Classe SN); la classe di
appartenenza é riportata sulla targa matricola
ubicata nella cella a fianco del vano verdura.
Attenzione: al di fuori delle temperature
ambiente indicate dalla classe climatica di
appartenenza di questo prodotto, si devono
osservare le seguenti indicazioni: quando la
temperatura ambiente scende al di sotto del
valore minimo può non essere garantita la
temperatura di conservazione nel vano congelatore; pertanto si consiglia di consumare
al più presto gli alimenti in esso contenuti .
In tutte le apparecchiature di refrigerazione
■
e congelazione ci sono delle superfici che si
coprono di brina. Aseconda del modello,
tale brina può essere eliminata automaticamente (sbrinamento automatico) oppure
manualmente. Non tentare mai di togliere la
brina con un oggetto appuntito, si rischierebbe di danneggiare irrimediabilmente l’evaporatore. Utilizzare a tale scopo l’apposita
paletta fornita con I’apparecchiatura.
Non mettere mai nello scompartimento a
■
bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.
Non introdurre mai liquidi o alimenti caldi e
■
non riempire fino all’orlo i recipienti muniti di
coperchio.
Non usare mai oggetti metallici per pulire
■
l’apparecchiatura; essa potrebbe venir danneggiata.
Installazione
Durante il normale funzionamento il conden-
■
satore ed il compressore, che sono posti sul
retro dell’apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l’installazione venga eseguita come da istruzioni
riportate sul libretto. Un’aerazione insufficiente comporterà sicuramente un cattivo
funzionamento e dei danni all’apparecchiatura.
Se l’apparecchiatura viene trasportata in
■
posizione orizzontale è possibile che l’olio
contenuto nel compressore defluisca nel circuito refrigerante. Lasciare l’apparecchiatura
in posizione verticale almeno 2 ore prima di
metterla in funzione per dar modo all’olio di
refluire nel compressore.
2
Stampato su carta riciclata
Protezione dell’ambiente
Questa apparecchiatura non contiene, nel
circuito refrigerante e nell’isolamento, gas
refrigeranti nocivi per l’ozono.
L’apparecchiatura non deve essere smaltita
con rifiuti urbani e rottami. Deve essere
evitato il danneggiamento del circuito
refrigerante, soprattutto nella parte
posteriore vicino allo scambiatore.
Informazioni sui centri di raccolta vengono
forniti dall’autorità comunale. I materiali
usati in questa apparecchiatura
contrassegnati dal simbolo sono
riciclabili.
GENTILE CLIENTE
Ci congratuliamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere
alle esigenze della vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia. I1 relativo certificato di garanzia lo
trova qui allegato. Se dovesse mancare lo richieda al Rivenditore.
INDICE
■
■
Installazione
■
Posizionamento
■
Pulizia delle parti interne
■
Istruzioni di montaggio
■
Reversibilità della porta
■
Incasso
■
Collegamento elettrico
4
4
4
5
5
6
6
Posizionamento delle mensole
■
Sbrinamento .
■
Manutenzione
■
Pulizia periodica
■
Periodi di inattività
■
Lampada di illuminazione
I
I
8
8
9
9
9
9
■
Caratteristiche tecniche
■
USO
■
Uso del frigorifero
■
Funzionamento
■
Regolazione della temperatura
■
Refrigerazione dei cibi e delle bevande
■
Ripiani mobili
6
7
7
7
7
7
8
2222 065-41
■
Assistenza tecnica e
ricambi
9
3
INSTALLAZIONE
I
Qualora questa apparecchiatura, munita di
chiusura magnetica, venga usata in
sostituzione di una con chiusura a scatto,
consigliamo di rendere quest’ultima
inservibile, prima di mettere da parte il
vecchio apparecchio. Ciò eviterà che i
bambini, giocando, vi rimangano
intrappolati, con grave pericolo per la loro
vita
Posizionamento
Collocare l’apparecchiatura lontana da fonti di
calore, quali: termosifoni, stufe da
riscaldamento, esposizione diretta ai raggi solari
ecc.
Per l’incasso nei mobili componibili é
necessario attenersi alle istruzioni specifiche
relative alla incassabilità.
Importante
È indispensabile che l’apparecchiatura sia
collegata ad una efficiente presa di terra.
accuratamente.
Non usare detersivi nè polveri abrasive che
sono dannose alle finiture.
A tale scopo la spina del cavo di alimentazione
è dotata dell’apposito contatto.
Qualora la presa di corrente dell’impianto
domestico non sia collegata a terra allacciare
l’apparecchiatura ad un impianto di terra a parte
conformemente alle norme in vigore
consultando in proposito un tecnico
specializzato.
La Casa Costruttrice declina ogni
responsabilità qualora questa norma
antinfortunistica non fosse rispettata.
Questa apparecchiatura è conforme al D.M.
13/4/89 e alla Direttiva Comunitaria CEE n.
87/308 del 2/6/87 relativa alla soppressione dei
disturbi radio.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie
- 73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
Pulizia delle parti interne
Prima dell’uso e del collegamento elettrico
pulire tutte le parti interne con acclua tiepida e
sapone neutro allo scopo di togliere il
caratteristico odore di nuovo indi asciugare
4
Istruzioni di montaggio
Applicazione del pannello (Fig. 1)
Premessa: le dimensioni di ingombro del
pannello di rivestimento devono essere di 1-2
mm inferiori a quelle della porta e lo spessore
massimo 4 mm.
Con la porta del frigorifero chiusa, svitare le viti
che fissano alla porta il lato asportabile della
cornice; togliere quest’ultimo e infilare il
pannello di rivestimento, dopo aver allentato le
rimanenti viti della cornice; spingere a fondo il
pannello di rivestimento e fissare alla porta la
cornice, compreso il lato tolto in precedenza.
Reversibilità della porta
Apertura destra
Togliere i perni (1) ed i distanziali (2) superiori
ed inferiori e la rondella (4) posta sul lato
sinistro dell’apparecchiatura (Fig. 2).
Fig. 1
1
2
Fig. 2
Successivamente smontare il blocchetto
(3-Fig. 3).
Apertura sinistra
Togliere il perno ed il distanziale superiore
destro. Raddrizzare la rondella (4) della
cerniera inferiore destra. Togliere il perno (5) ed
il distanziale (6) (Fig. 3). Per ragioni di sicurezza
piegare con l’ausilio di un attrezzo (p.e. un
cacciavite) la rondella situata sotto la cerniera
sinistra (Fig. 4). Smontare il blocchetto
(3-Fig. 3) posto a destra.
D561
Fig. 3
3
6
4
5
D562
Fig. 4
6
4
5
D563
5
Incasso
Dimensioni del vano
Altezza 880 mm
Profondità 550 mm
Larghezza 560 mm
La porta dell’apparecchiatura é fissata per
mezzo di perni, per il trasporto. Togliere il
perno superiore e inferiore, conformemente
al senso di apertura della porta.
Per motivi di sicurezza la ventilazione deve
essere come indicato in Fig. 5.
Attenzione: mantenere le aperture per la
ventilazione libere da ogni ostruzione.
L’entrata dell’aria avviene dalla parte inferiore
attraverso la griglia di aerazione
dell’apparecchiatura, mentre per l’uscita
dell’aria è necessario prevedere un «camino»
nella parte posteriore del mobile da cucina, le
cui dimensioni siano: 50 mm di profondità e 540
mm di larghezza (Fig. 6).
PR31
50 mm
min.
2
200 cm
Fig. 5
min.
50
540
P
H
L
Fig. 6
D240
Tale apertura di uscita deve essere mantenuta
Fig. 7
anche tra la parte superiore del mobile ed il
soffitto.
Inserire il frigorifero nella nicchia del mobile e
)
applicare le viti sul profilato superiore (Fig. 7
e
nella cerniera inferiore (Fig. 7).
D585
Collegamento elettrico
Assicurarsi, prima di inserire la spina nella presa di corrente, che la tensione e la frequenza
riportate sulla targhetta matricola corrispondano a quelle dell’impianto domestico.
È ammessa una oscillazione di ±6% sulla tensione nominale.
Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.
CARATTERISTICHE TECNICHE
I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno
dell’apparecchiatura.
6
I
USO DEL FRIGORIFERO
I
Funzionamento
Inserire la spina nella presa di corrente. Aprire
la porta del frigorifero e ruotare in senso orario
la manopola del termostato oltre la posizione
«O» (arresto). L’apparecchiatura è in funzione.
Regolazione della temperatura
La temperatura è regolata automaticamente e
può essere aumentata (meno freddo) ruotando
la manopola verso i numeri più bassi oppure
diminuita (più freddo) ruotandola verso i numeri
più alti. La posizione corretta, comunque, va
individuata tenendo conto che la temperatura
interna dipende da questi fattori:
la temperatura ambiente;
la frequenza di apertura delle porte;
la quantità di alimenti conservati;
la collocazione dell’apparecchio.
La posizione intermedia è la più indicata.
L’arresto del funzionamento si ottiene con
l’indice della manopola in corrispondenza del
simbolo «O».
In questa posizione si potrà conservare per
uno o due giorni al massimo.
Cibi cotti piatti freddi, ecc. devono essere ben
coperti e possono essere disposti su qualsiasi
griglia.
Frutta e verdura: saranno messe, previa
pulitura, nel/ nei cassetto/i previsto/i a tale
scopo.
Burro e formaggio devono essere conservati
negli appositi contenitori o avvolti in fogli di
plastica o alluminio per evitare il contatto con
l’aria.
Latte in bottiglia: ben chiuse poste nel
portabottiglie.
Banane, patate, cipolla ed aglio, se non sono
confezionati, non vanno messi in frigorifero.
Importante
Sulle posizioni di massimo freddo, con
temperatura ambiente elevata, ed una
notevole quantità di alimenti, il
funzionamento può essere continuo, con
formazione di brina o ghiaccio sulla parete
posteriore della cella. In tal caso è
necessario ruotare la manopola su una
posizione di minor freddo, in modo da
consentire lo sbrinamento automatico e, di
conseguenza, un minor consumo di energia
elettrica.
Refrigerazione dei cibi e delle
bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi
in evaporazione;
coprire o avvolgere gli alimenti, specie se
contengono aromi;
disporre gli alimenti in modo che l’aria possa
circolare liberamente attorno ad essi.
Alcuni consigli pratici:
Carne (di tutti i tipi): va avvolta in sacchetti di
plastica e posta sul vetro sopra il cassetto
verdura.
7

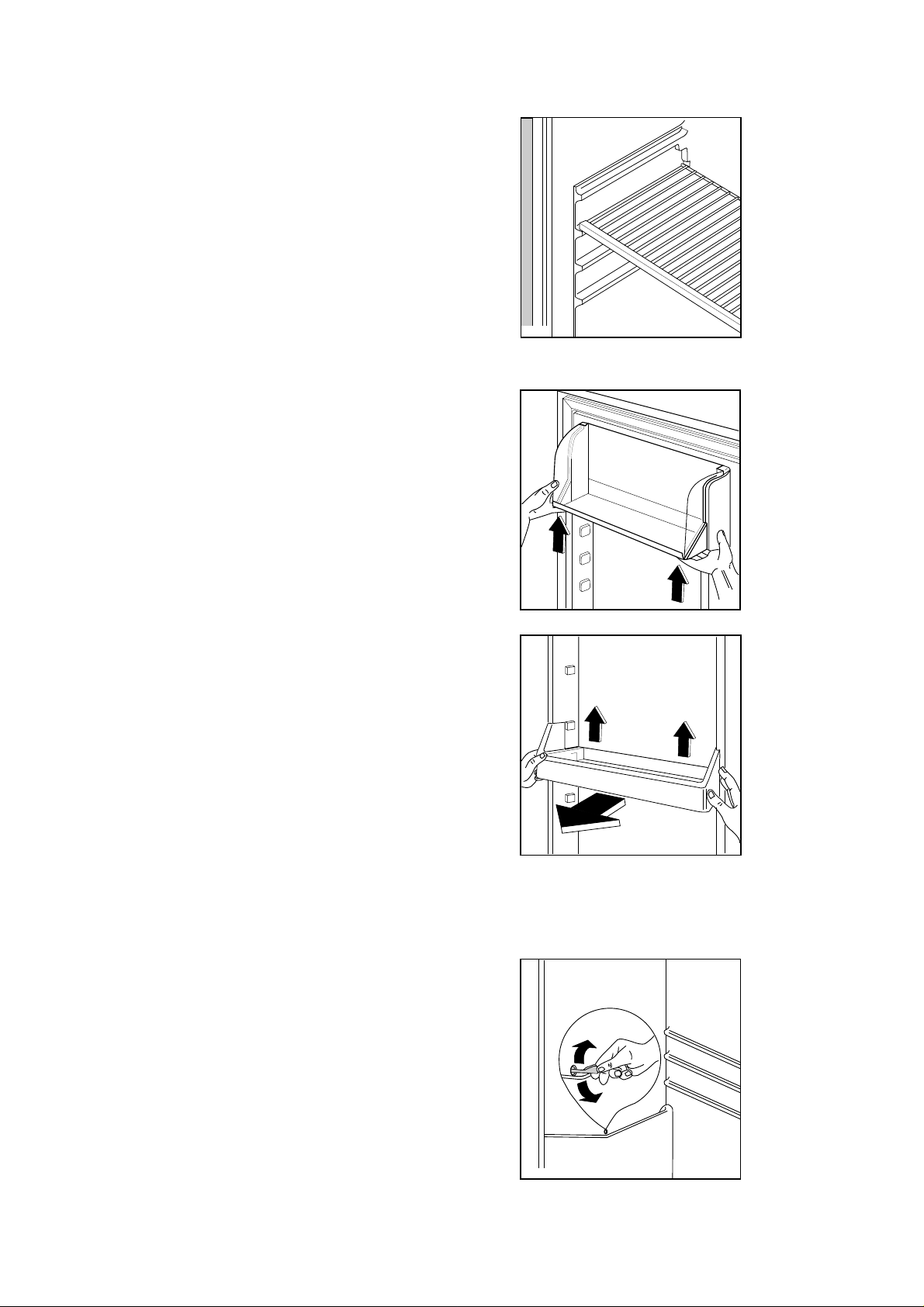

Ripiani mobili
Sulle pareti della cella sono ricavate delle guide
che consentono il posizionamento dei ripiani a
diverse altezze, secondo la necessità.
Posizionamento delle mensole
Per permettere lo stoccaggio d’alimenti di
diverse dimensioni, si possono posizionare le
mensole ad alteze differenti. Operare come
segue:
Spingere la mensola nel senso della freccia fino
a quando non si libera e posizionarla all’alteza
desiderata.
Fig. 8
D040
Fig. 9
Sbrinamento
Sull’evaporatore dello scomparto refrigerante la
brina viene eliminata automaticamente ad ogni
arresto del motocompressore. L’acqua di
sbrinamento, tramite un apposito convogliatore,
viene raccolta in una bacinella posta nella parte
posteriore sopra il motocompressore
dell’apparecchiatura, da dove evapora.
Si raccomanda di pulire periodicamente il
foro di scarico dell’acqua di sbrinamento,
posto nella parte centrale dell’apposito
convogliatore nello scomparto refrigerante,
utilizzando l’apposito «pulitore» che si trova
nel foro, per evitare che l’acqua di
sbrinamento cada sui cibi.
D009
Fig. 10
D007
Fig. 11
D037
8
MANUTENZIONE
I
Staccare la spina dalla presa di corrente
prima di eseguire qualsiasi operazione.
Pulizia periodica
Non usare mai oggetti metallici per pulire
l’apparecchiatura; essa potrebbe venir
danneggiata. Pulire l’interno con acqua tiepida
e bicarbonato di soda. Risciacquare e
asciugare accuratamente.
Periodi di inattività
Durante i periodi in cui l’apparecchiatura non è
in funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l’interno e tutti gli accessori;
lasciare le porte socchiuse per facilitare la
circolazione di aria all’interno in modo da evitare
la formazione di odori sgradevoli.

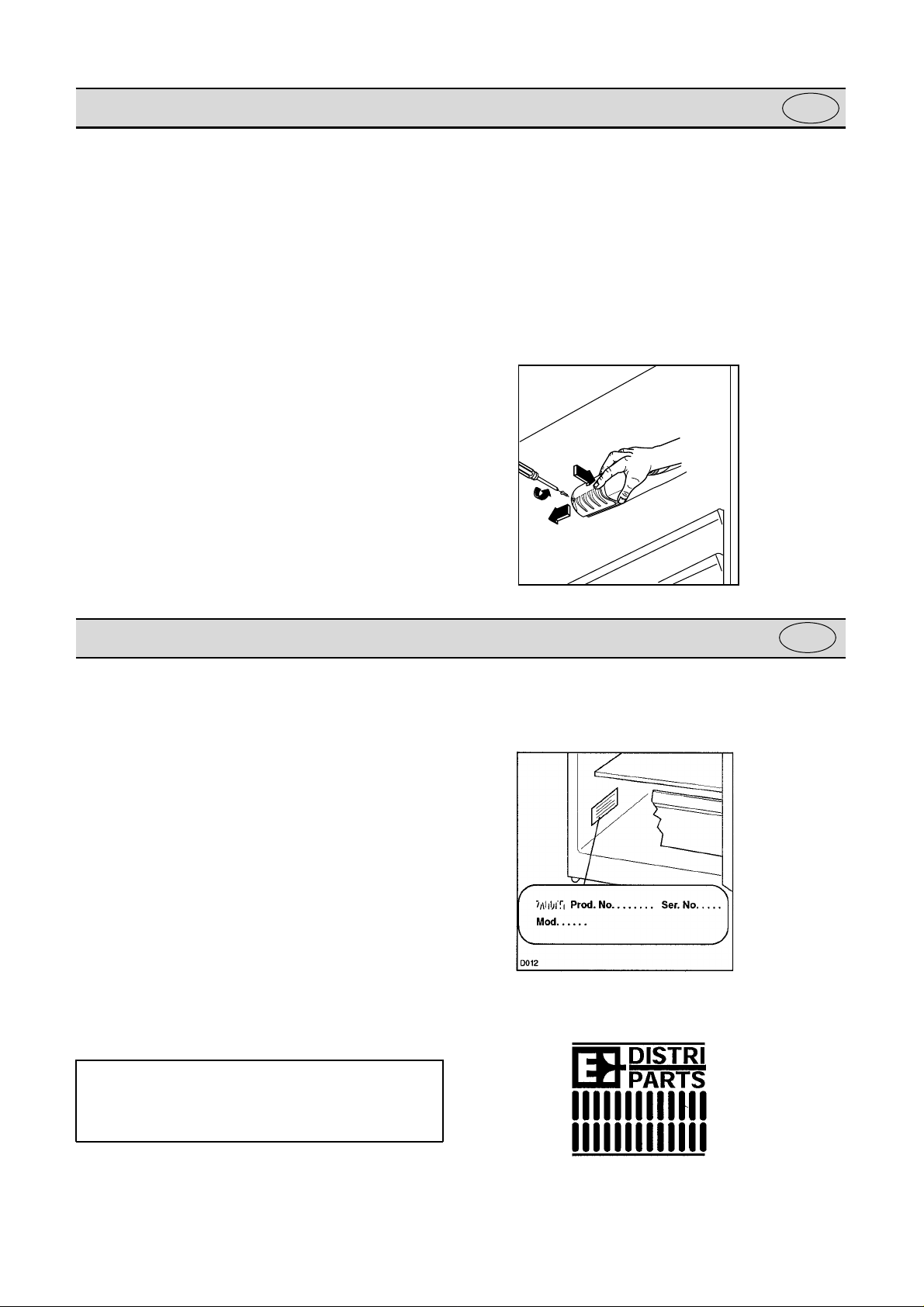

Lampada di illuminazione
La lampada di illuminazione dello scomparto
refrigerante è accessibile tramite le seguenti
operazioni:
■
svitare la vite di fissaggio della plafoniera;
■
sganciare la parte mobile esercitando una
pressione su di essa come indicato in figura.
Qualora, a porta aperta, la lampada non si
accendesse, controllare che sia avvitata bene;
se il difetto rimane sostituire la lampada con
una di pari potenza.
La potenza massima è riportata sul diffusore.
Fig. 12
D411
ASSISTENZA TECNICA E RICAMBI
Qualora l’apparecchiatura presentasse qualche
disfunzione, è bene controllare:
■
che la spina sia ben inserita nella presa di
corrente;
■
che non manchi l’energia elettrica;
■
che la manopola del termostato si trovi in
posizione intermedia.
Inoltre:
■
se l’apparecchiatura è eccessivamente
rumorosa verificare che i fianchi non siano a
contatto con mobili o schienali che possono
causare rumore o vibrazioni;
■
se vi sono tracce di acqua sul fondo dello
scomparto, verificare che il foro di deflusso
dell’acqua derivante dallo sbrinamento non
sia ostruito.
Dopo le verifiche di cui sopra, se la disfunzione
dovesse permanere, è bene chiamare il Centro
di Assistenza Tecnica più vicino
La Casa Costruttrice non risponde delle possibili inesattezze, imputabili a
errori di stampa o di trascrizione, contenute nel presente opuscolo. Si
riserva di apportare ai propri prodotti quelle modifiche che ritenesse
necessarie o utili, anche nell’interesse dell’utenza, senza pregiudicare le
caratteristiche essenziali di furzionalitå e sicurezza.
I
di fabbricazione (Ser. No.), rilevati dal
certificato di garanzia o dalla targhetta
matricola posta all’interno
dell’apparecchiatura.
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
Per un sollecito intervento è importante,
all’atto della chiamata, indicare il tipo di
difetto, il modello di apparecchiatura (Mod.),
il numero di prodotto (Prod. No.) e il numero
si trovano solo presso i nostri Centri di
Assistenza Tecnica e Negozi di Ricambi
Autorizzati.
9
Loading...
