FRIGORIFERO
FP 160 FB
2222749-92
LIBRETTO ISTRUZIONI
2
Gentile cliente
Ci congratutiamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle esigenze della
vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia. Il relativo certificato di garanzia lo trova qui allegato.
Se dovesse mancare lo richieda al Rivenditore.
Avvertenze e consigli importanti 3
Per l’utente
Descrizione apparecchiatura 4
Uso 5
Pulizia delle parti interne 5
Funzionamento 5
Regolazione della temperatura 5
Refrigerazione dei cibi e delle bevande 5
Griglie mobili 5
Posizionamento delle mensole della controporta 6
Consigli 6
Consigli per la refrigerazione 6
Manutenzione 7
Sbrinamento 7
Pulizia periodica 7
Periodo di inattività 7
Lampada di illuminazione 7
Se qualcosa non funziona... 8
Assistenza tecnica e ricambi 9
Per l’installatore
Caratteristiche tecniche 9
Installazione 9
Posizionamento 9
Collegamento elettrico 9
Istruzioni per l’incasso integrale 10
Reversibilità della porta 10
Incasso e fissaggio dell’apparecchio
nella colonna del mobile di cucina 11
Applicazione del pannello e della maniglia 12
INDICE
3
AVVERTENZE E CONSIGLI IMPORTANTI
È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra
persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere
messo al corrente del funzionamento della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.
Sicurezza generale
■
Qualora questa apparecchiatura, munita di
chiusura magnetica, venisse usata in sostituzione
di una con chiusura a scatto, consigliamo di
rendere quest’ultima inservibile, prima di mettere
da parte la vecchia apparecchiatura. Cio’ eviterà
che i bambini, giocando, vi rimangano intrappolati,
con grave pericolo per la loro vita.
■
Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione della
lampadina, sulle apparecchiature che ne sono
provviste).
■
Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
■
È pericoloso modificare o tentare di modificare le
caratteristiche di quest’ apparecchiatura.
■
Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e la
ricarica deve essere effettuata esclusivamente da
personale autorizzato dall’azienda.
■
Prestare la massima cura nella
movimentazione per non danneggiare parti del
circuito refrigerante onde evitare possibili
fuoriuscite di fluido.
■
L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.
■
Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.
■
La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e
deve essere evitato qualsiasi danno al circuito
refrigerante.
■
Solo per i congelatori (esclusi incassati): una
collocazione ottimale è la cantina.
■
Non introdurre apparecchi elettrici all’interno
dell’apparecchiatura (ad es. gelatiera).
Assistenza / Riparazioni
■
Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
■
Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il Centro
di Assistenza più vicino ed esigere solo ricambi
originali.
Uso
■
I frigoriferi e/o congelatori domestici sono destinati
unicamente alla conservazione e/o congelazione
degli alimenti.
■
In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si
coprono di brina. Aseconda del modello, tale
brina può essere eliminata automaticamente
(sbrinamento automatico) oppure manualmente.
Non tentare mai di togliere la brina con un oggetto
appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
I’apparecchiatura.
■
Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
■
Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di coperchio.
■
Non usare alcun dispositivo meccanico o altro
mezzo artificiale per accelerare il processo di
sbrinamento tranne quelli qui raccomandati.
■
Non usare mai oggetti metallici per pulire
l’apparecchiatura; essa potrebbe venir
danneggiata.
Installazione
■
Assicurarsi, dopo aver installato l’apparecchiatura,
che essa non appoggi sul cavo di alimentazione.
Importante: se il cavo di alimentazione si
danneggiasse, dovrà essere sostituito da uno
speciale cavo o assieme disponibili presso il
costruttore o il servizio di assistenza.
■
Durante il normale funzionamento il condensatore
ed il compressore, che sono posti sul retro
dell’apparecchiatura, si riscaldano sensibilmente.
Assicurarsi quindi che l’installazione venga
eseguita come da istruzioni riportate sul libretto.
4
LA VOSTRAAPPARECCHIATURA
➀
Mensola burro
➁
Mensola centrale
➂
Mensola bottiglie
➃
Cassetto verdura
➄
Ripiani vivande
➅
Termostato
➀
➁
➂
➃
➄
➅
Un’aerazione insufficiente comporterà sicuramente
un cattivo funzionamento e dei danni
all’apparecchiatura.
■
Se l’apparecchiatura viene trasportata in posizione
orizzontale è possibile che l’olio contenuto nel
compressore defluisca nel circuito refrigerante.
Lasciare l’apparecchiatura in posizione verticale
almeno 2 ore prima di metterla in funzione per dar
modo all’olio di refluire nel compressore.
Protezione dell’ambiente
■
Questa apparecchiatura non contiene, nel
circuito refrigerante e nell’isolamento, gas
refrigeranti nocivi per l’ozono.
L’apparecchiatura non deve essere smaltita
con rifiuti urbani e rottami. Deve essere evitato
il danneggiamento del circuito refrigerante,
soprattutto nella parte posteriore vicino allo
scambiatore. Informazioni sui centri di raccolta
vengono forniti dall’autorità comunale.
■
I materiali usati in questa apparecchiatura
contrassegnati dal simbolo sono riciclabili.
USO
5
Pulizia delle parti interne
Prima dell'uso e del collegamento elettrico pulire tutte
le parti interne con acqua tiepida e sapone neutro allo
scopo di togliere il caratteristico odore di nuovo, indi
asciugare accuratamente.
Non usare detersivi nè polveri abrasive che sono
dannose alle finiture.
Funzionamento
Inserire la spina nella presa di corrente. Aprire la
porta del frigorifero e ruotare in senso orario la
manopola del termostato oltre la posizione «O»
(arresto).
L'apparecchiatura è in funzione.
Regolazione della temperatura
La temperatura è regolata automaticamente e può
essere aumentata (meno freddo) ruotando la
manopola verso i numeri più bassi oppure diminuita
(più freddo) ruotandola verso i numeri più alti.
La posizione corretta, comunque, va individuata
tenendo conto che la temperatura interna dipende da
questi fattori:
la temperatura ambiente;
la frequenza di apertura delle porte;
la quantità di alimenti conservati;
la collocazione dell'apparecchio.
La posizione intermedia è la più indicata.
L'arresto del funzionamento si ottiene con l'indice
della manopola in corrispondenza del simbolo «O».
Importante
Sulle posizioni di massimo freddo, con
temperatura ambiente elevata, ed una
notevole quantità di alimenti, il
funzionamento può essere continuo, con
formazione di brina o ghiaccio sulla parete
posteriore della cella In tal caso è
necessario ruotare la manopola su una
posizione di minor freddo, in modo da
consentire lo sbrinamento automatico e, di
conseguenza, un minor consumo di energia
elettrica.
Refrigerazione dei cibi e delle
bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti, specie se contengono
aromi;
disporre gli alimenti in modo che l'aria possa circolare
liberamente attorno ad essi.
Griglie mobili
Sulle pareti della cella sono ricavate delle guide che
consentono uno spostamento delle griglie o dei ripiani
in posizioni diverse.
D040
6

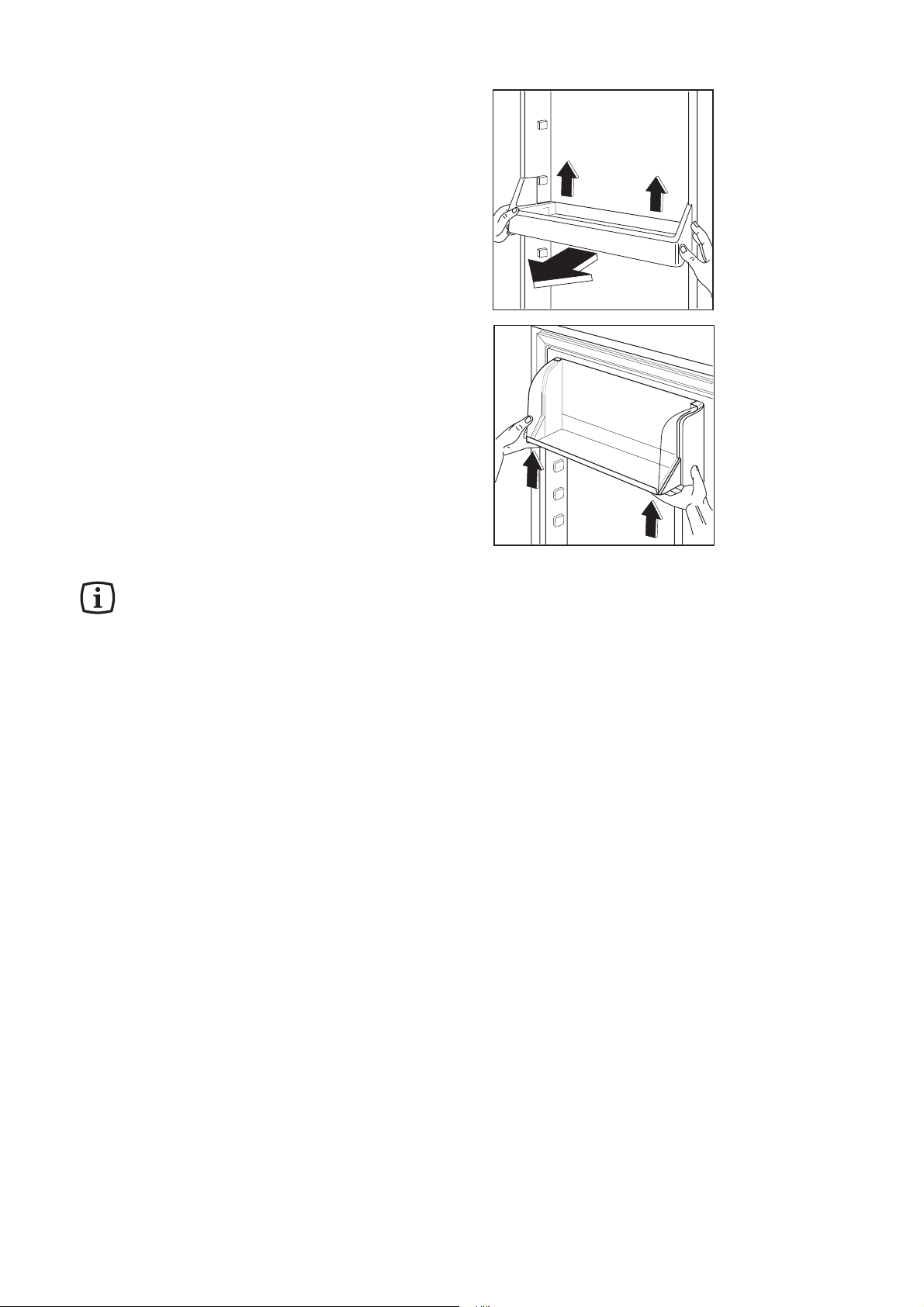

Posizionamento delle mensole della
controporta
Le mensole della controporta possono essere
cambiate di posizione.
L'operazione si effettua in questo modo:
forzare gradualmente la mensola nel senso indicato
dalle frecce fino ad ottenere lo sganciamento, indi
rimontarla nella posizione desiderata.
Per una pulizia più accurata la mensola superiore e la
mensola inferiore possono essere tolte agendo nel
senso indicato dalle frecce e quindi ricollocate nella
loro posizione.
CONSIGLI
Consigli per la refrigerazione
Alcuni consigli pratici:
Carne (di tutti i tipi): va avvolta in sacchetti di plastica
e posta sul vetro sopra il cassetto verdura.
In questa posizione si potrà conservare per uno o
due giorni al massimo.
Cibi cotti piatti freddi ecc.
devono essere ben
coperti e possono essere disposti su qualsiasi griglia.
Frutta e verdura: saranno messe, previa pulitura,
nel/nei cassetto/i previsto/i a tale scopo.
Burro e formaggio: devono essere conservati negli
appositi contenitori o avvolti in fogli di plastica o
alluminio per evitare il contatto con l'aria.
Latte in bottiglia: ben chiuse poste nel portabottiglie.
Banane, patate, cipolla ed aglio, se non sono
confezionati non vanno messi in frigorifero.
D007
D009
7
Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.
Attenzione
Questa apparecchiatura contiene idrocarburi
nel circuito refrigerante; pertanto la
manutenzione e la ricarica devono essere
effettuate esclusivamente da personale
autorizzato dall’azienda.
Sbrinamento
Sull'evaporatore dello scomparto refrigerante la brina
viene eliminata automaticamente ad ogni arresto del
motocompressore.
L'acqua di sbrinamento, tramite un apposito
convogliatore, viene raccolta in una bacinella posta
nella parte posteriore sopra il motocompressore
dell'apparecchiatura, da dove evapora.
Si raccomanda di pulire periodicamente il foro di
scarico dell'acqua di sbrinamento, posto nella
parte centrale dell'apposito convogliatore nello
scomparto refrigerante, utilizzando l'apposito
«pulitore» che si trova nel foro, per evitare che
l'acqua di sbrinamento cada sui cibi.
MANUTENZIONE
Periodi di inattività
Durante i periodi in cui l'apparecchiatura non è in
funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l'interno e tutti gli accessori;
lasciare le porte socchiuse per evitare la formazione
di odori sgradevoli.
Pulizia periodica
Non usare mai oggetti metallici per pulire
l’apparecchiatura, potrebbe essere danneggiata.
Pulire l'interno con acqua tiepida e bicarbonato di
soda.
Risciacquare e asciugare accuratamente.
Lampada di illuminazione
La lampada di illuminazione dello scomparto
refrigerante è accessibile tramite le seguenti
operazioni:
1. svitare la vite di fissaggio della plafoniera;
2. sganciare la parte mobile esercitando una
pressione su di essa come indicato in figura.
Qualora, a porta aperta, la lampada non si
accendesse, controllare che sia avvitata bene; se il
difetto rimane sostituire la lampada con una di pari
potenza.
La potenza massima è riportata sul diffusore.
D037
D411
8
SE QUALCOSA NON FUNZIONA...
Qualora l'apparecchiatura presentasse qualche disfunzione, è bene controllare:
Disturbo
Rimedio
L’apparecchiatura non funziona
L’apparecchiatura raffredda eccessivamente.
Le derrate sono troppo calde.
La lampadina interna non funziona.
Forte formazione di brina nell’apparecchiatura,
eventualmente anche sulla guanizione della controporta.
Dopo aver modificato la regolazione della temperatura, il
compressore non si reinserisce immediatamente.
Acqua sul fondo dello scomparto frigorifero o sui piani
d’appoggio.
- L’apparecchiatura non è inserita; inserire l’apparecchiatura.
- La spina di rete non è inserita oppure è allentata; inserire la
spina di rete.
- L’interruttore generale dell’appartamento è scattato oppure
è difettoso; controllare l’interruttore generale e, se
necessario, sostituirlo.
- La presa di corrente è difettosa; i disturbi alla rete di
corrente vengono rimediati dal Vostro elettricista
specializzato.
- La temperatura è regolata su un valore troppo freddo;
regolare temporaneamente il termostato su una posizione
più calda.
- Temperatura non correttamente regolata; consultare il
paragrafo “Regolazione della temperatura.
- La porta è rimasta aperta a lungo; tenere aperta la porta
soltanto per il tempo strettamente necessario.
- Nell’arco delle ultime 24 ore sono state introdotte grandi
quantità di vivande calde; regolare temporaneamente il
termostato su una posizione più fredda.
- L’apparecchiatura è installata accanto ad una fonte di
calore; consultare il paragrafo “Installazione”.
- La lampadina è difettosa; consultare il paragrafo “Lampada
di illuminazione”.
- La guarnizione della controporta non è ermetica
(eventualmente dopo aver cambiato la battuta della porta);
riscaldare con cautela i punti anermetici della guarnizione
della controporta con un asciugacapelli (non superare i
50°C ca.). Contemporaneamente rimettere in forma la
guarnizione tirandola in modo che poggi perfettamente in
sede.
- Ciò è normale, non sussiste alcun disturbo; dopo un certo
periodo il compressore si aziona automaticamente.
- Il foro di scarico dell’acqua di sbrinamento è ostruito; vedi il
paragrafo “Sbrinamento”.
Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza
Tecnica più vicino.
Per un sollecito intervento è importante, all'atto della chiamata, indicare il tipo di difetto, il modello di
apparecchiatura (Mod.), il numero di prodotto (Prod. No.) e il numero di fabbricazione (Ser. No.), rilevati
dal certificato di garanzia o dalla targhetta matricola posta all'interno dell'apparecchiatura.
9
ASSISTENZA TECNICA E RICAMBI
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
CARATTERISTICHE TECNICHE
I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell’apparacchiatura.
INSTALLAZIONE
Qualora questa apparecchiatura, munita di
chiusura magnetica, venga usata in sostituzione
di una con chiusura a scatto, consigliamo di
rendere quest'ultima inservibile, prima di mettere
da parte il vecchio apparecchio.
Ciò eviterà che i bambini, giocando, vi rimangano
intrappolati, con grave pericolo per la loro vita.
Posizionamento
Collocare l'apparecchiatura lontana da fonti di calore,
quali: termosifoni, stufe da riscaldamento,
esposizione diretta ai raggi solari ecc.
Le migliori prestazioni si hanno con temperature
dell'ambiente comprese tra:
+18°C e +43°C (classe T);
+18°C e +38°C (classe ST);
+16°C e +32°C (classe N);
+10°C e +32°C (classe SN).
La classe di appartenenza è riportata sulla
targhetta matricola.
Per l’incasso nei mobili componibili é necessario
attenersi alle istruzioni specifiche relative alla
incassabilità.
Collegamento elettrico
Assicurarsi prima di inserire la spina nella presa di
corrente, che la tensione e la frequenza riportate sulla
targhetta matricola corrispondano a quelle
dell'impianto domestico. È ammessa una oscillazione
di ±6% sulla tensione nominale.
Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza adeguata.
È indispensabile che l'apparecchiatura sia
collegata ad una efficiente presa di terra.
A tale scopo la spina del cavo di alimentazione
è dotata dell'apposito contatto.
Qualora la presa di corrente dell'impianto
domestico non sia collegata a terra, allacciare
l'apparecchiatura ad un impianto di terra a
parte, conformemente alle norme in vigore,
consultando in proposito un tecnico
specializzato.
La Casa Costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non fosse
rispettata.
Importante
L’apparecchio deve poter essere scollegato
dalla rete; è quindi necessario che la spina
rimanga accessibile ad installazione avvenuta.
Questa apparecchiatura è conforme al D.M.
13/4/89 e alla Direttiva Comunitaria CEE n. 87/308
del 2/6/87 relativa alla soppressione dei disturbi
radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;
- 89/336/ CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
DISTRI
PARTS
10
Istruzioni per l’incasso integrale
Dimensioni del vano
Allineamento del vano di allocazione
Smontaggio della porta dell’apparecchiatura
Reversibilità della porta (se
necessaria)
Attenzione!
Durante la reversibilità, l’apparecchio non
deve essere collegato alla rete elettrica.
Estrarre la spina dalla rete.
1BL80R
90°
MAU2ME
PL880
100
90°
TAW1MERA
11
TAW2MERA
Incasso e fissaggio
dell’apparecchio nella colonna del
mobile di cucina
Le seguenti sequenze di montaggio sono
rappresentate soltanto per porte con battuta sul lato
destro (stato di finitura). Qualora la battuta della porta
fosse prevista sul lato sinistro, vi preghiamo di
effettuare le sequenze di montaggio in corrispondenza
sul lato opposto.
1. Apportare gli aggiustamenti necessari.
2. Tagliare il coprifuga laterale (E).
TAW3MERA
FAL1MERA
FAL2MERA
12
FAL3MERA
3. Applicare il coprifuga laterale (E).
4. Inserire la griglia e introdurre l’apparecchio.
PL09
5. Fissare l’apparecchio.
GF1MERA
SAB1ME
6. Applicare i coprifori.
1. Montare il pannello decorativo.
Applicazione del pannello e della
maniglia
PL12
13
2. Applicazione della maniglia
Le viti e i fori per il fissaggio della maniglia sono già
previsti sul lato della porta.
TE1MERA
3. Rimontare la porta dell’apparecchio.
4. Allineamento della porta (se necessario).
GAU4ME
PL13
Loading...
