LIBRETTO ISTRUZIONI
2222 121-32
FRIGORIFERO-
CONGELATORE
FI 220/2T F
FI 260/2T F
FI 260 S F
2
GENTILE CLIENTE
Ci congratuliamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle
esigenze della vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia.
Il relativo certificato di garanzia lo trova qui allegato. Se dovesse mancare lo richieda al
Rivenditore.
INDICE
Avvertenze e consigli importanti . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 3
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Posizionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Collegamento elettrico . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Pulizia delle parti interne . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Istruzioni per l’incasso integrale . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Reversibilità delle porte. . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 4
Uso e funzionamento. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 6
Funzionamento - regolazione della temperatura . . . . . . . . . . . . . . . . . . Pag. 6
Refrigerazione dei cibi e delle bevande. . . . . . . . . . . . . . . . . . . . . . Pag. 6
Griglie mobili . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 6
Posizionamento delle mensole della controporta . . . . . . . . . . . . . . . . . . Pag. 6
Congelazione dei cibi freschi e conservazione dei cibi surgelati . . . . . . . . . . . . . Pag. 7
Cubetti di ghiaccio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 7
Scongelazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 7
Sbrinamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 8
Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 9
Lampada di illuminazione . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 9
Periodi di inattività . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 9
Assistenza tecnica e ricambi . . . . . . . . . . . . . . . . . . . . . . . . . . Pag. 10
3
AVVERTENZE E CONSIGLI IMPORTANTI
È molto importante che questo libretto istruzioni sia
conservato assieme all’apparecchiatura per qualsiasi
futura consultazione. Se l’apparecchiatura dovesse essere
venduta o trasferita ad un’altra persona, assicurarsi che
il libretto venga fornito assieme, in modo che il nuovo
utente possa essere messo al corrente del funzionamento
della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra
sicurezza e per quella degli altri. Vi preghiamo, dunque,
di volerle leggere attentamente prima d’installare e di
utilizzare l’apparecchiatura.
Qualora questa apparecchiatura, munita di chiusura
magnetica, venisse usata in sostituzione di una con
chiusura a scatto, consigliamo di rendere quest’ultima
inservibile, prima di mettere da parte la vecchia
apparecchiatura. Ciò eviterà che i bambini, giocando, vi
rimangano intrappolati, con grave pericolo per la loro
vita.
ª Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione della
lampadina, sulle apparecchiature che ne sono
provviste).
ª Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
ª Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
ª In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si coprono
di brina. A seconda del modello, tale brina può
essere eliminata automaticamente (sbrinamento
automatico) oppure manualmente.
Non tentare mai di togliere la brina con un
oggetto appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
l’apparecchiatura.
ª Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
ª Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di
coperchio.
ª È pericoloso modificare o tentare di modificare le
caratteristiche di quest’apparecchiatura.
ª Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il
Centro di Assistenza più vicino ed esigere solo
ricambi originali.
ª Questa apparecchiatura non contiene, nel circuito
refrigerante e nell’isolamento, gas refrigeranti nocivi
per l’ozono; tuttavia lo smaltimento deve avvenire in
maniera adeguata e conforme alle norme vigenti per la
protezione dell’ambiente.
ª Assicurarsi, dopo aver installato
l’apparecchiatura, che essa non appoggi sul cavo
di alimentazione.
ª I frigoriferi e/o congelatori domestici sono
destinati unicamente alla conservazione e/o
congelazione degli alimenti.
ª Durante il normale funzionamento il
condensatore ed il compressore, che sono posti
sul retro dell’apparecchiatura, si riscaldano
sensibilmente. Assicurarsi quindi che
l’installazione venga eseguita come da istruzioni
riportate sul libretto. Un’aerazione insufficiente
comporterà sicuramente un cattivo
funzionamento e dei danni all’apparecchiatura.
ª Se l’apparecchiatura viene trasportata in
posizione orizzontale è possibile che l’olio
contenuto nel compressore defluisca nel circuito
refrigerante.
Lasciare l’apparecchiatura in posizione verticale
almeno 2 ore prima di metterla in funzione per
dar modo all’olio di refluire nel compressore.
07/95
2222 121-32
4
50-min. cm 200
2
2
min.
cm
200
D033
D501mod
P
P1
P
P1
1
2
3
INSTALLAZIONE
Posizionamento
Collocare l’apparecchiatura lontana da fonti di
calore, quali: termosifoni, stufe da riscaldamento,
esposizione diretta ai raggi solari ecc.
Le migliori prestazioni si hanno con temperature
dell’ambiente comprese tra: +18
°C e +43°C (Classe
T); +18°C e +38°C (Classe ST); +16°C e +32°C
(Classe N); +10°C e +32°C (Classe SN). La classe di
appartenenza è riportata sulla targhetta matricola.
Collegamento elettrico
Assicurarsi, prima di inserire la spina nella presa di
corrente, che la tensione e la frequenza riportate
sulla targhetta matricola corrispondano a quelle
dell’impianto domestico.
È ammessa una oscillazione di ±6% sulla tensione
nominale.
Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza adeguata.
È indispensabile collegare l’apparecchio ad una efficiente
presa di terra.
A tale scopo la spina del cavo di alimentazione è
dotata dell’apposito contatto.
Qualora la presa di corrente dell’impianto domestico non
sia collegata a terra, allacciare l’apparecchio ad un
impianto di terra a parte, conformemente alle norme in
vigore, consultando in proposito un tecnico specializzato.
La Casa Costruttrice declina ogni responsabilità qualora
questa norma antinfortunistica non fosse rispettata.
Questa apparecchiatura è conforme al D.M. 13/4/89 e
alla Direttiva Comunitaria CEE n. 87/308 del 2/6/87
relativa alla soppressione dei disturbi radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
Pulizia delle parti interne
Prima dell’uso pulire tutte le parti interne con acqua
tiepida e sapone neutro allo scopo di togliere il
caratteristico odore di nuovo, indi asciugare
accuratamente.
Non usare detersivi nè polveri abrasive che sono
dannose alle finiture.
Istruzioni per l’incasso integrale
Modelli Altezza vano Prof. vano Largh. vano
FI 220/2T F 1225 mm 550 mm 560 mm
FI 260/2T F
FI 260 S F
1446 mm 550 mm 560 mm
Per una adeguata
ventilazione seguire
le indicazioni della
figura.
Reversibilità delle porte
Apertura a destra
Togliere i perni (P) e (P1).
Apertura a sinistra
Smontare (P) da entrambi i lati e la porta;
smontare la cerniera intermedia (2) e montarla sul
lato opposto;
rimontare la porta e (P) sul lato sinistro e smontare
(P1) dal lato destro.
5 1.
Spingere
l’apparecchiatura
nel vano colonna
fino a che il
coprifuga
superiore (A)
vada in battuta
con il mobile.
2.
Accostare
l’apparecchiatura
al fianco opposto
alla cerniera porta.
Fissare l’apparecchiatura con le 4
viti in dotazione.
Applicare la griglia
di aerazione (C) e il
coperchio copricerniera (D)
inserendoli a
scatto.
3.
Applicare a
pressione il
coprifuga, tra
apparecchiatura e
mobile.
4. Applicare i
coperchietti (B)
sulle alette dei
coprifuga e nei
fori per le
cerniere.
A
D015
D032
D
C
D030
D013
BB
20mm
H
8mm
PR34
PR35
D029
5. Appoggiare le
guide (H) sulla
parte interna della
porta del mobile
come indicato in
figura e segnare la
posizione dei fori
esterni. Dopo aver
preparato i fori
avvitare le guide
con viti 3,5x16 mm
D094
sulla porta del
mobile.
6. Aprire la porta
dell’apparecchiatura e quella del
mobile a 90° ca.
Posizionare le
squadrette sopra
le guide.
Tenere insieme la
porta
dell’apparecchiatura e quella del
mobile e segnare
i fori.
7. Togliere le
squadrette ed
eseguire i fori con
Ø 2 mm.
Posizionare
nuovamente le
squadrette sopra
le guide e
avvitare con le
viti in dotazione
(3,5x16 mm). Per
l’eventuale
allineamento della porta del mobile, utilizzare il
gioco dei fori asolati.
Al termine delle operazioni è necessario controllare
l’esatta chiusura della porta del frigorifero.
operazione di
8. L’apertura dello
scomparto
superiore si può
realizzare con il
sistema di
scorrimento
illustrato al punto
7 oppure
applicando sulla
porta la maniglia
che viene fornita
come accessorio.
6
USO E FUNZIONAMENTO
D040
D007
D009
Funzionamento - regolazione della temperatura
Per far funzionare l’apparecchiatura, ruotare in
senso orario la manopola del termostato dalla
posizione di arresto «
O» ad una posizione successiva
in funzione del freddo desiderato:
numeri bassi = meno freddo
numeri alti = più freddo
La temperatura all’interno dell’apparecchiatura si
regola automaticamente; generalmente la posizione
intermedia della manopola è la più indicata.
Con la manopola sui numeri più alti, a temperatura ambiente elevata ed una notevole quantità di alimenti, il funzionamento può
essere continuo con formazione di brina o ghiaccio sulle superfici
di raffreddamento.
In tal caso è necessario posizionare la manopola sui numeri più
bassi, in modo da consentire lo sbrinamento automatico e, di conseguenza un minor consumo di energia elettrica.
Refrigerazione dei cibi e delle bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti (specie se
contengono aromi);
disporre gli alimenti in modo che l’aria possa
circolare liberamente attorno ad essi.
Carne (di tutti i tipi): va avvolta con del protettivo.
Tempo massimo di conservazione: 1-2 giorni.
Cibi cotti, piatti freddi, ecc. devono essere ben coperti e si
possono disporre su qualsiasi griglia.
Frutta e verdura ben pulite, vanno poste nel cassetto
previsto.
Banane, patate, cipolla ed aglio, se non sono
confezionati, non vanno messi in frigorifero.
Griglie mobili
Sulle pareti della
cella sono ricavate
delle guide che
consentono un
inserimento delle
griglie o dei
ripiani in varie
posizioni.
Posizionamento delle mensole della controporta
Le mensole della
controporta
possono essere
cambiate di
posizione.
L’operazione si
effettua in questo
modo:
forzare
gradualmente la
mensola nel senso
indicato dalle
frecce fino ad ottenere lo sganciamento, indi
rimontarla nella posizione desiderata.
Per una pulizia
più accurata la
mensola
superiore può
essere tolta
agendo nel senso
indicato dalle
frecce e quindi
ricollocata nella
sua posizione.
7
Congelazione dei cibi freschi e conservazione dei
cibi surgelati
Lo scomparto è adatto alla congelazione di
cibi freschi e alla conservazione a lungo termine di
cibi congelati e surgelati.
Congelazione dei cibi freschi
Per la congelazione non è necessario variare la
posizione della manopola del termostato da quella di
normale funzionamento. Tuttavia, volendo ottenere
una congelazione più rapida, ruotare la manopola in
quest’ultima posizione, la temperatura nello
scomparto refrigerante potrebbe scendere al di
sotto di 0
°
C; se ciò si verificasse riportare la
manopola del termostato verso un numero più
basso.
Per ottenere i massimi vantaggi dal processo di
congelazione diamo alcuni consigli importanti:
ª
porre i cibi da congelare nel vano superiore dello
scomparto congelatore, in quanto questo è il
punto più freddo;
ª
la quantità massima di alimenti che possono
essere congelati in 24 h è riportata sulla
«targhetta matricola»;
ª
congelare solo alimenti di ottima qualità, freschi e
ben puliti;
ª
dividere tutto in piccole parti, in modo da favorire
la rapidità della congelazione e consentire lo
scongelamento solo della quantità necessaria;
ª
avvolgere gli alimenti con protettivo adatto (es.
fogli di alluminio), ben aderente ai cibi e ben
chiuso;
ª
è consigliabile indicare sulla confezione oppure
sulle apposite schede (se in dotazione) la data di
congelazione al fine di poter controllare il tempo
di conservazione;
ª
sulla controporta oppure sulla scheda (se in
dotazione) sono schematizzati alcuni tipi di
animali e alimenti ed i mesi (numero) di
conservazione dal momento della congelazione;
ª
evitare di mettere i prodotti da congelare a
contatto di quelli già congelati; ciò eviterà lo
scongelamento di questi ultimi.
Non mettere nello scomparto congelatore bevande gassate
in contenitori chiusi: potrebbero scoppiare.
Conservazione dei cibi surgelati
ª Assicurarsi che i surgelati siano stati ben
conservati dal rivenditore;
ª che il trasporto, dall’acquisto alla sistemazione
nello scomparto congelatore, sia breve;
ª non superare il periodo di conservazione indicato
sulle confezioni;
ª non aprire troppo frequentemente la porta dello
scomparto e non lasciarla aperta più del
necessario.
Dopo un periodo di inattività, introdurre gli alimenti
nell’apparecchiatura dopo averla fatta funzionare per
almeno due ore con la manopola del termostato sul
numero più alto; quindi, ruotare la manopola sulla
posizione intermedia.
Importante
In caso di scongelamento per cause accidentali, ad
esempio per mancanza di corrente, sarà necessario
consumare i cibi entro breve tempo o cucinarli
subito e ricongelarli. Se l’interruzione è breve (da 6
a 8 ore) e il congelatore è carico, i cibi non subiranno
alcuna alterazione.
Cubetti di ghiaccio
L’apparecchiatura è corredata con una o più
vaschette per la formazione dei cubetti di ghiaccio;
queste vanno riempite di acqua potabile e riposte
nell’apposito scomparto.
Si raccomanda di non usare utensili metallici per
staccare le vaschette.
Non ingerire mai i ghiaccioli o i cubetti di ghiaccio
appena tolti dall’apparecchiatura perché potrebbero
provocare ustioni.
Scongelazione
Gli alimenti surgelati o congelati, prima di essere
usati, possono essere scongelati in un frigorifero o a
temperatura ambiente, a seconda del tempo
disponibile per l’operazione.
I pezzi piccoli possono essere cucinati direttamente
appena tolti dal congelatore; in questo caso, però, il
tempo di cottura sarà più lungo.
8
Sbrinamento
Sull’evaporatore dello scomparto refrigerante la
brina viene eliminata automaticamente ad ogni
arresto del compressore.
L’acqua derivante
dallo sbrinamento,
tramite un apposito
convogliatore,
viene raccolta in
una bacinella posta
nella parte
posteriore sopra il
compressore dell’apparecchiatura,
da dove evapora.
Si raccomanda di pulire periodicamente il foro di scarico
dell’acqua di sbrinamento, posto nella parte centrale
dell’apposito convogliatore dello scomparto frigorifero,
utilizzando l’apposito «pulitore» che si trova nel foro.
Nello scomparto la brina deve essere
eliminata ogniqualvolta si è formato uno spessore di
4 mm circa, utilizzando l’apposita paletta
raschiabrina fornita con l’apparecchiatura.
Si raccomanda di non impiegare utensili metallici per
asportare la brina, al fine di evitare gravi danni
all’apparecchiatura.
D037
D016
Qualora si formasse uno spesso strato di ghiaccio,
sarà necessario effettuare un completo sbrinamento,
procedendo come segue:
ª staccare la spina dalla presa di corrente o porre la
manopola del termostato in posizione «O»;
ª avvolgere gli alimenti in parecchi fogli di giornale
e riporli in un luogo molto fresco;
ª lasciare la porta
aperta, porre una
bacinella sulla
prima griglia
dello scomparto
frigorifero in
corrispondenza
del foro di scarico
acqua di
sbrinamento e
sollevare il tappo
di chiusura; a
sbrinamento avvenuto asciugare le pareti
accuratamente e rimettere il tappo;
ª reinserire la spina nella presa;
ª posizionare la manopola del termostato sul
numero più alto. Dopo due o tre ore di
funzionamento riportare la manopola sulla
posizione intermedia.
Le aperture della porta possono favorire la formazione di
brina, più accentuata sulla parte alta
dell’apparecchiatura.
Per toglierla utilizzare l’apposita paletta raschiabrina.
9
MANUTENZIONE
D025
Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.
Lampada di illuminazione
La lampada di illuminazione dello scomparto
refrigerante è facilmente accessibile attraverso
l’apertura prevista nel diffusore stesso. Qualora, a
porta aperta, la lampada non si accendesse,
controllare che sia avvitata bene; se il difetto rimane
sostituire la lampada con una di pari potenza (la
potenza massima è riportata sul diffusore luce).
Periodi di inattività
Durante i periodi in cui l’apparecchiatura non è in
funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l’interno e tutti gli accessori;
lasciare le porte socchiuse per evitare la formazione
di odori sgradevoli.
10

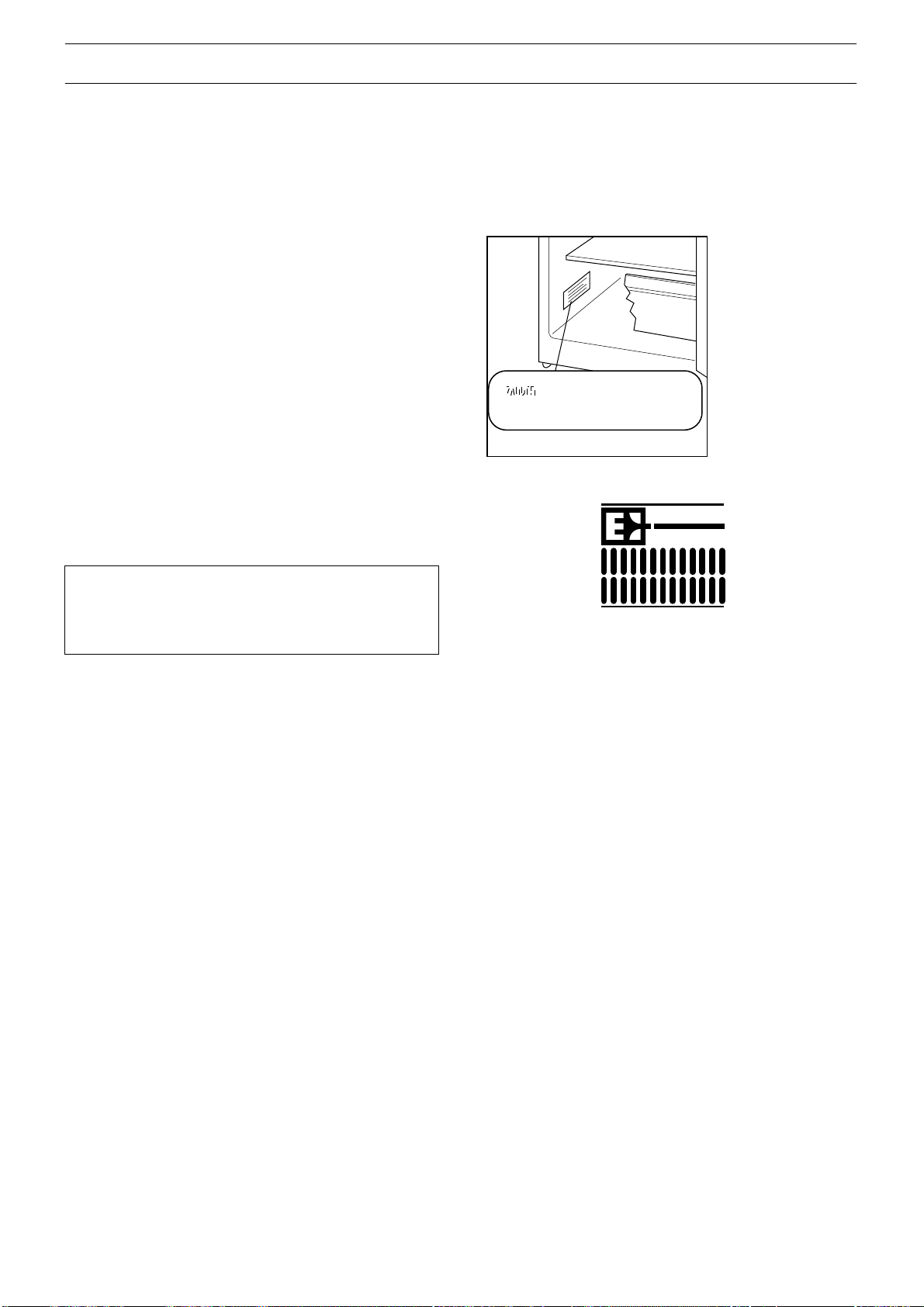

ASSISTENZA TECNICA E RICAMBI
Per un sollecito intervento è importante, all’atto della
chiamata, indicare il tipo di difetto, il modello di
apparecchiatura (Mod.), il numero di prodotto (Prod. No.)
e il numero di fabbricazione (Ser. No.), rilevati dal
certificato di garanzia o dalla targhetta matricola posta
all’interno dell’apparecchiatura.
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
D012
Prod. No. . . . . . . . Ser. No. . . . .
Mod. . . . . .
DISTRI
PARTS
Qualora l’apparecchiatura presentasse qualche
disfunzione, è bene controllare:
ª che la spina sia ben inserita nella presa di
corrente;
ª che non manchi l’energia elettrica;
ª che la manopola del termostato si trovi in
posizione intermedia.
Inoltre:
ª se l’apparecchiatura è eccessivamente rumorosa
verificare che i fianchi non siano a contatto con
mobili o schienali che possono causare rumore o
vibrazioni;
ª se vi sono tracce di acqua sul fondo dello
scomparto, verificare che il foro di deflusso
dell’acqua derivante dallo sbrinamento non sia
ostruito.
Dopo le verifiche di cui sopra, se la disfunzione
dovesse permanere, è bene chiamare il Centro di
Assistenza Tecnica più vicino.
La Casa Costruttrice non risponde delle possibili inesattezze, imputabili a
errori di stampa o di trascrizione, contenute nel presente opuscolo. Si
riserva di apportare ai propri prodotti quelle modifiche che ritenesse
necessarie o utili, anche nell’interesse dell’utenza, senza pregiudicare le
caratteristiche essenziali di funzionalità e sicurezza.
Loading...
