REX FI2591A User Manual

FI2591

................................................ .............................................

EN REFRIGERATOR USER MANUAL 2
FR RÉFRIGÉRATEUR NOTICE D'UTILISATION 18
DE KÜHLSCHRANK BENUTZERINFORMATION 34
ES FRIGORÍFICO MANUAL DE

INSTRUCCIONES

50

www.electrolux.com

2

CONTENTS

1. SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3. DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

4. HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

5. CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

6. WHAT TO DO IF… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

8.

NOISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

9. TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

WE’RE THINKING OF YOU

Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it
decades of professional experience and innovation. Ingenious and stylish, it has been designed
with you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great
results every time.

Welcome to Electrolux.

Visit our website for:

Get usage advice, brochures, trouble shooter, service information:

www.electrolux.com

Register your product for better service:

www.electrolux.com/productregistration

Buy Accessories, Consumables and Original spare parts for your appliance:

www.electrolux.com/shop

CUSTOMER CARE AND SERVICE

We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.

Warning / Caution-Safety information
General information and tips
Environmental information

Subject to change without notice.

ENGLISH 3

1.

SAFETY INSTRUCTIONS

In the interest of your safety and to ensure
the correct use, before installing and first
using the appliance, read this user manual
carefully, including its hints and warnings.
To avoid unnecessary mistakes and acci­dents, it is important to ensure that all
people using the appliance are thoroughly
familiar with its operation and safety fea­tures. Save these instructions and make
sure that they remain with the appliance if
it is moved or sold, so that everyone using
it through its life will be properly informed
on appliance use and safety.
For the safety of life and property keep
the precautions of these user's instruc­tions as the manufacturer is not responsi­ble for damages caused by omission.

1.1 Children and vulnerable
people safety

• This appliance is not intended for use
by persons (including children) with re­duced physical, sensory or mental ca­pabilities, or lack of experience and
knowledge, unless they have been giv­en supervision or instruction concerning
use of the appliance by a person re­sponsible for their safety.

Children should be supervised to en­sure that they do not play with the ap­pliance.

• Keep all packaging well away from chil­dren. There is risk of suffocation.

• If you are discarding the appliance pull
the plug out of the socket, cut the con­nection cable (as close to the appliance
as you can) and remove the door to
prevent playing children to suffer elec­tric shock or to close themselves into it.

• If this appliance featuring magnetic
door seals is to replace an older appli­ance having a spring lock (latch) on the
door or lid, be sure to make that spring
lock unusable before you discard the
old appliance. This will prevent it from
becoming a death trap for a child.

1.2 General safety

WARNING!

Keep ventilation openings, in the appli­ance enclosure or in the built-in structure,
clear of obstruction.

• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household and similar applications such
as:

– staff kitchen areas in shops, offices

and other working environments;

– farm houses and by clients in hotels,

motels and other residential type en­vironments;

– bed and breakfast type environ-

ments;

– catering and similar non-retail appli-

cations.

• Do not use a mechanical device or any
artificial means to speed up the thawing
process.

• Do not use other electrical appliances
(such as ice cream makers) inside of re­frigerating appliances, unless they are
approved for this purpose by the manu­facturer.

• Do not damage the refrigerant circuit.

• The refrigerant isobutane (R600a) is
contained within the refrigerant circuit of
the appliance, a natural gas with a high
level of environmental compatibility,
which is nevertheless flammable.

During transportation and installation of
the appliance, be certain that none of
the components of the refrigerant cir­cuit become damaged.

If the refrigerant circuit should become
damaged:

– avoid open flames and sources of ig-

nition

– thoroughly ventilate the room in

which the appliance is situated

• It is dangerous to alter the specifica­tions or modify this product in any way.
Any damage to the cord may cause a
short-circuit, fire and/or electric shock.

WARNING!

Any electrical component (power
cord, plug, compressor) must be
replaced by a certified service
agent or qualified service person­nel to avoid hazard.

www.electrolux.com

4

• This appliance is heavy. Care should be

• Do not remove nor touch items from

• Avoid prolonged exposure of the appli-

• Bulb lamps (if foreseen) used in this ap-

1.3 Daily use

• Do not put hot pot on the plastic parts

• Do not store flammable gas and liquid

• Appliance's manufacturers storage rec-

1.4 Care and cleaning

• Before maintenance, switch off the ap-

• Do not clean the appliance with metal

• Regularly examine the drain in the re-

1.

Power cord must not be length­ened.

2.

Make sure that the power plug is
not squashed or damaged by the
back of the appliance. A squashed
or damaged power plug may over­heat and cause a fire.

3.

Make sure that you can come to
the mains plug of the appliance.

4.

Do not pull the mains cable.

5.

If the power plug socket is loose,
do not insert the power plug. There
is a risk of electric shock or fire.

6.

You must not operate the appli­ance without the lamp cover (if
foreseen) of interior lighting.

taken when moving it.

the freezer compartment if your hands
are damp/wet, as this could cause skin
abrasions or frost/freezer burns.

ance to direct sunlight.

pliance are special purpose lamps se­lected for household appliances use
only. They are not suitable for house­hold room illumination.

in the appliance.

in the appliance, because they may ex­plode.

ommendations should be strictly ad­hered to. Refer to relevant instructions.

pliance and disconnect the mains plug
from the mains socket.

objects.

frigerator for defrosted water. If neces­sary, clean the drain. If the drain is
blocked, water will collect in the bottom
of the appliance.

1.5 Installation

For electrical connection carefully
follow the instructions given in
specific paragraphs.

• Unpack the appliance and check if
there are damages on it. Do not con­nect the appliance if it is damaged. Re­port possible damages immediately to
the place you bought it. In that case re­tain packing.

• It is advisable to wait at least four hours
before connecting the appliance to al­low the oil to flow back in the compres­sor.

• Adequate air circulation should be
around the appliance, lacking this leads
to overheating. To achieve sufficient
ventilation follow the instructions rele­vant to installation.

• Wherever possible the back of the
product should be against a wall to
avoid touching or catching warm parts
(compressor, condenser) to prevent
possible burn.

• The appliance must not be located
close to radiators or cookers.

• Make sure that the mains plug is acces­sible after the installation of the appli­ance.

• Connect to potable water supply only (If
a water connection is foreseen).

1.6 Service

• Any electrical work required to do the
servicing of the appliance should be
carried out by a qualified electrician or
competent person.

• This product must be serviced by an
authorized Service Centre, and only
genuine spare parts must be used.

1.7 Environment Protection

This appliance does not contain
gasses which could damage the
ozone layer, in either its refrigerant
circuit or insulation materials. The
appliance shall not be discarded
together with the urban refuse and
rubbish. The insulation foam con­tains flammable gases: the appli­ance shall be disposed according
to the applicable regulations to

obtain from your local authorities.
Avoid damaging the cooling unit,
especially at the rear near the heat

2. OPERATION

ENGLISH 5

exchanger. The materials used on
this appliance marked by the sym-

are recyclable.

bol

2.1 Switching on

Insert the plug into the wall socket.
Turn the Temperature regulator clockwise
to a medium setting.

2.2 Switching off

To turn off the appliance, turn the Tem­perature regulator to the "O" position.

2.3 Temperature regulation

The temperature is automatically regula­ted.
To operate the appliance, proceed as fol­lows:

• turn the Temperature regulator toward
lower settings to obtain the minimum
coldness.

• turn the Temperature regulator toward
higher settings to obtain the maximum
coldness.

3. DAILY USE

3.1 Cleaning the interior

Before using the appliance for the first
time, wash the interior and all internal ac­cessories with lukewarm water and some
neutral soap so as to remove the typical

A medium setting is generally the
most suitable.

However, the exact setting should be
chosen keeping in mind that the tempera­ture inside the appliance depends on:

• room temperature

• how often the door is opened

• the quantity of food stored

• the location of the appliance.
If the ambient temperature is high

or the appliance is fully loaded,
and the appliance is set to the
lowest temperatures, it may run
continuously causing frost to form
on the rear wall. In this case the
dial must be set to a higher tem­perature to allow automatic de­frosting and therefore reduced en­ergy consumption.

smell of a brand-new product, then dry
thoroughly.

Do not use detergents or abrasive
powders, as these will damage
the finish.

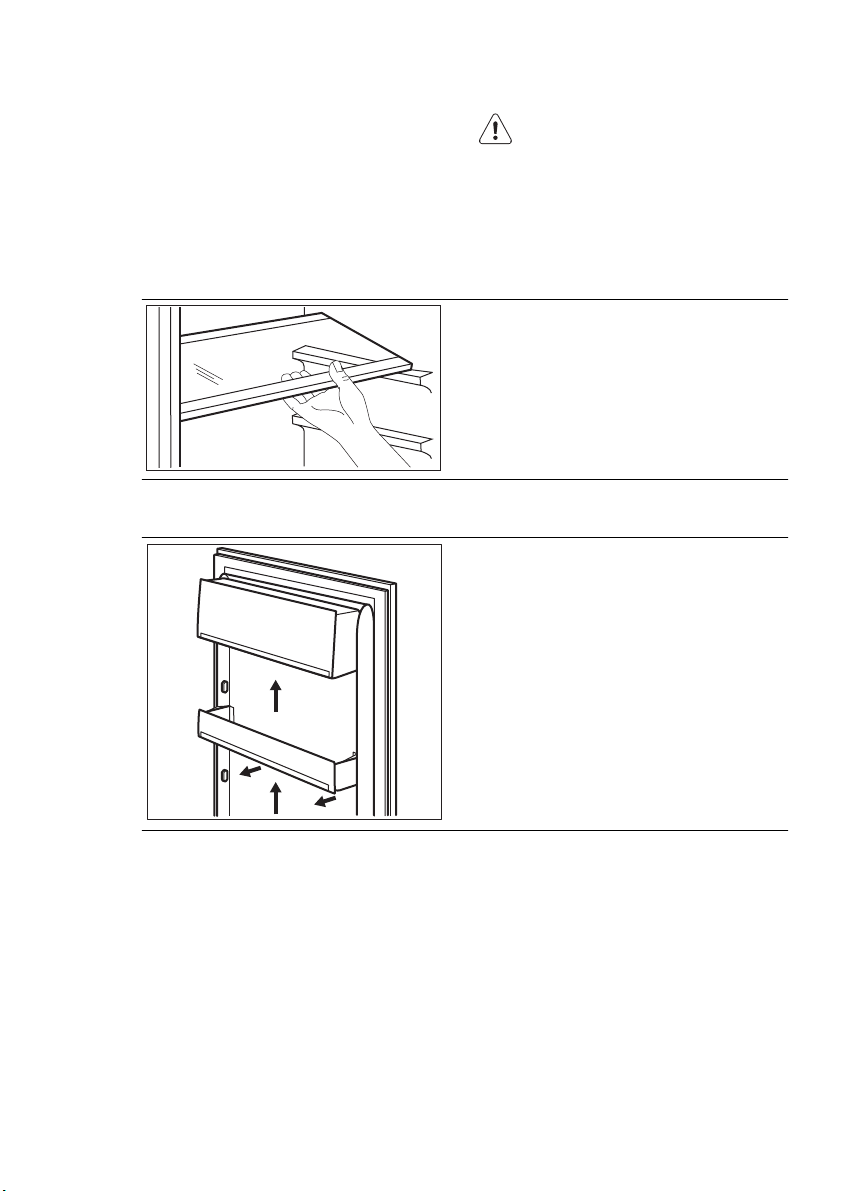

3.2 Movable shelves

The walls of the refrigerator are equipped
with a series of runners so that the
shelves can be positioned as desired.

www.electrolux.com

6

3.3 Positioning the door shelves

To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
To make these adjustments proceed as
follows:
gradually pull the shelf in the direction of
the arrows until it comes free, then reposi­tion as required.

1

2

4. HELPFUL HINTS AND TIPS

4.1 Hints for energy saving

• Do not open the door frequently or
leave it open longer than absolutely
necessary.

• If the ambient temperature is high and
the Temperature Regulator is set to low
temperature and the appliance is fully
loaded, the compressor may run con­tinuously, causing frost or ice on the
evaporator. If this happens, set the
Temperature Regulator toward warmer
settings to allow automatic defrosting
and so a saving in electricity consump­tion.

4.2 Hints for fresh food

refrigeration

To obtain the best performance:

• do not store warm food or evaporating
liquids in the refrigerator

• do cover or wrap the food, particularly if
it has a strong flavour

• position food so that air can circulate
freely around it

4.3 Hints for refrigeration

Useful hints:
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the
vegetable drawer.
For safety, store in this way only one or
two days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed on
any shelf.
Fruit and vegetables: these should be
thoroughly cleaned and placed in the spe­cial drawer(s) provided.
Butter and cheese: these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
bags to exclude as much air as possible.
Milk bottles: these should have a cap and
should be stored in the bottle rack on the
door.
Bananas, potatoes, onions and garlic, if
not packed, must not be kept in the re­frigerator.

5. CARE AND CLEANING

ENGLISH 7

CAUTION!

Unplug the appliance before car­rying out any maintenance opera­tion.

This appliance contains hydrocar­bons in its cooling unit; mainte­nance and recharging must there­fore only be carried out by author­ized technicians.

5.1 Periodic cleaning

The equipment has to be cleaned regular­ly:

• clean the inside and accessories with
lukewarm water and some neutral
soap.

• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.

• rinse and dry thoroughly.

Do not pull, move or damage any
pipes and/or cables inside the
cabinet.
Never use detergents, abrasive
powders, highly perfumed clean­ing products or wax polishes to
clean the interior as this will dam­age the surface and leave a
strong odour.

Clean the condenser (black grill) and the
compressor at the back of the appliance

with a brush. This operation will improve
the performance of the appliance and
save electricity consumption.

Take care of not to damage the
cooling system.

Many proprietary kitchen surface cleaners
contain chemicals that can attack/dam­age the plastics used in this appliance.
For this reason it is recommended that
the outer casing of this appliance is only
cleaned with warm water with a little
washing-up liquid added.
After cleaning, reconnect the equipment
to the mains supply.

5.2 Periods of non-operation

When the appliance is not in use for long
periods, take the following precautions:

disconnect the appliance from elec-

•

tricity supply

• remove all food

• defrost (if foreseen) and clean the appli­ance and all accessories

• leave the door/doors ajar to prevent un­pleasant smells.

If the cabinet will be kept on, ask some­body to check it once in a while to pre­vent the food inside from spoiling in case
of a power failure.

5.3 Defrosting of the refrigerator

Frost is automatically eliminated from the
evaporator of the refrigerator compart­ment every time the motor compressor
stops, during normal use. The defrost wa­ter drains out through a trough into a spe­cial container at the back of the appli­ance, over the motor compressor, where
it evaporates.

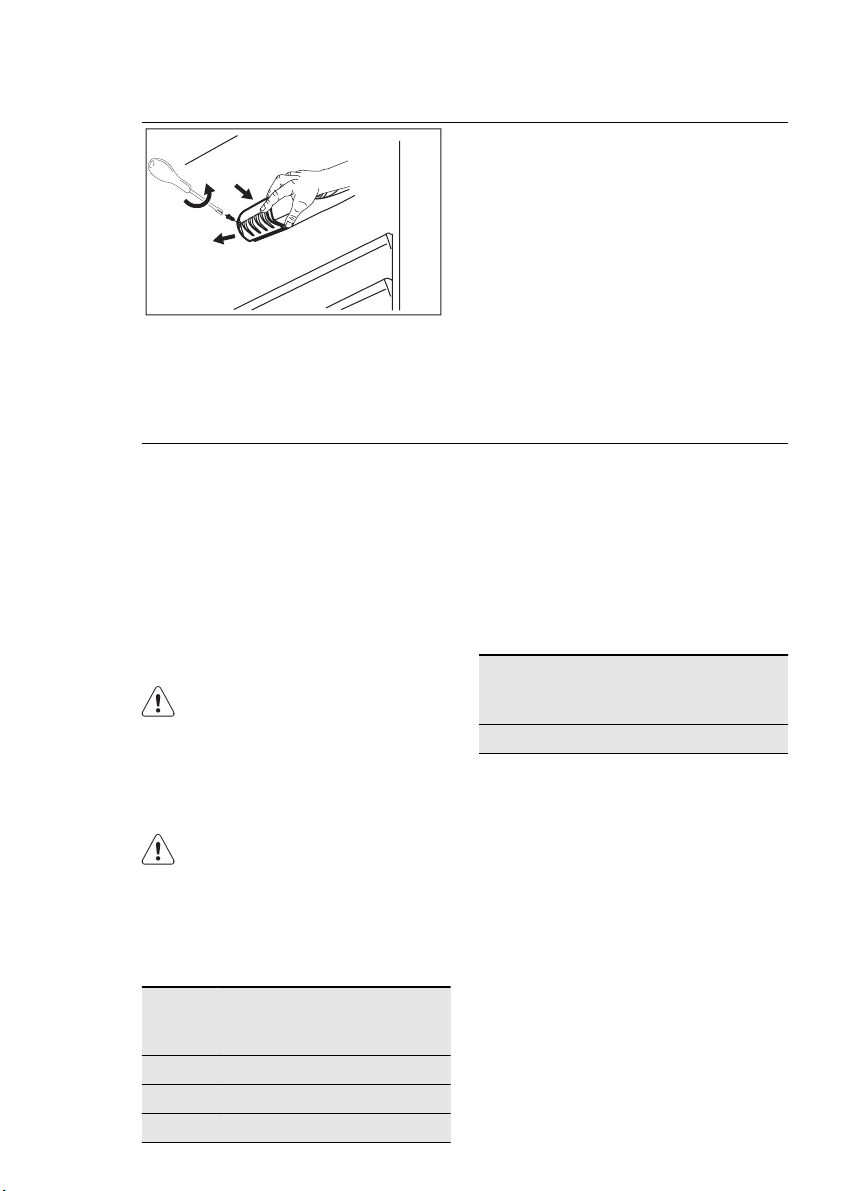

Periodically clean the defrost water drain
hole in the middle of the refrigerator com­partment channel to prevent the water
overflowing and dripping onto the food in­side. Use the special cleaner provided,
which you will find already inserted into
the drain hole.

www.electrolux.com

8

6. WHAT TO DO IF…

WARNING!

Before troubleshooting, discon­nect the mains plug from the
mains socket.
Only a qualified electrician or com­petent person must do the trou­bleshooting that is not in this man­ual.

There are some sounds during
normal use (compressor, refriger­ant circulation).

Problem Possible cause Solution
The appliance does

not operate. The

The appliance is switched
off.

Switch on the appliance.

lamp does not oper­ate.

The mains plug is not con-

nected to the mains sock-

Connect the mains plug to
the mains socket correctly.

et correctly.

The appliance has no

power. There is no voltage
in the mains socket.

Connect a different electri­cal appliance to the mains
socket.
Contact a qualified electri­cian.

The lamp does not

The lamp is in stand-by. Close and open the door.

work.

The lamp is defective. Refer to "Replacing the

lamp".

The compressor op­erates continually.

The door is not closed

The temperature is not set
correctly.

Set a higher temperature.

Refer to "Closing the door".

correctly.

The door has been

opened too frequently.

The product temperature

is too high.

Do not keep the door open
longer than necessary.

Let the product tempera­ture decrease to room tem­perature before storage.

The room temperature is

too high.

Water flows on the
rear plate of the re­frigerator.

Water flows into the
refrigerator.

During the automatic de­frosting process, frost de­frosts on the rear plate.

The water outlet is clog­ged.

Products prevent that wa-

ter flows into the water

Decrease the room temper­ature.

This is correct.

Clean the water outlet.

Make sure that products do
not touch the rear plate.

collector.

Problem Possible cause Solution
Water flows on the

ground.

The melting water outlet
does not flow in the evap­orative tray above the

Attach the melting water
outlet to the evaporative
tray.

compressor.

The temperature in
the appliance is too

The temperature regulator
is not set correctly.

Set a higher temperature.

low.
The temperature in

the appliance is too

The temperature regulator
is not set correctly.

Set a lower temperature.

high.

6.1 Replacing the lamp

1.

Disconnect the mains plug from the
mains socket.

2.

Remove the screw from the lamp
cover.

3.

Remove the lamp cover (refer to the
illustration).

4.

Replace the used lamp with a new
lamp of the same power and specifi­cally designed for household applian­ces. (the maximum power is shown
on the lamp cover).

5.

Install the lamp cover.

6.

Tighten the screw to the lamp cover.

7.

Connect the mains plug to the mains
socket.

8.

Open the door. Make sure that the
lamp comes on.

3.

6.2 Closing the door

1.

Clean the door gaskets.

2.

If necessary, adjust the door. Refer to
"Installation".

If necessary, replace the defective
door gaskets. Contact the Service
Center.

ENGLISH 9

7. INSTALLATION

7.1 Positioning

WARNING!

If you are discarding an old appli­ance that has a lock or catch on
the door, you must ensure that it
is made unusable to prevent
young children being trapped in­side.

The appliance shall have the plug
accessible after installation.

Install this appliance at a location where
the ambient temperature corresponds to
the climate class indicated on the rating
plate of the appliance:

www.electrolux.com

10

Cli­mate
class

SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C

7.2 Electrical connection

Before plugging in, ensure that the volt­age and frequency shown on the rating

7.3 Ventilation requirements

Ambient temperature

plate correspond to your domestic power
supply.
The appliance must be earthed. The pow­er supply cable plug is provided with a
contact for this purpose. If the domestic
power supply socket is not earthed, con­nect the appliance to a separate earth in
compliance with current regulations, con­sulting a qualified electrician.
The manufacturer declines all responsibili­ty if the above safety precautions are not
observed.
This appliance complies with the E.E.C.
Directives.

5 cm

min.
200 cm

The airflow behind the appliance must be

2

min.
200 cm

sufficient.

2

7.4 Door reversibility

ENGLISH 11

The door of the appliance opens to the
right. If you want to open the door to the
left, follow these steps before you install
the appliance:

1.

Loosen and remove the upper pin.

2.

Remove the door.

3.

Remove the spacer.

4.

With a key, loosen the lower pin.

On the opposite side:

1.

Tighten the lower pin.

2.

Install the spacer.

3.

Install the door.

4.

Tighten the upper pin.

7.5 Installing the appliance

CAUTION!

Make sure that the mains cable
can move freely.

x

Do the following steps:

If necessary cut the adhesive sealing strip
and apply it to the appliance as shown in
figure.

x

www.electrolux.com

12

4mm

44mm

Install the appliance in the niche.
Push the appliance in the direction of the
arrow (1) until the upper gap cover stops
against the kitchen furniture.
Push the appliance in the direction of the
arrow (2) against the cupboard on the op-

2

posite side of the hinge.

1

Adjust the appliance in the niche.
Make sure that the distance between the
appliance and the cupboard front-edge is
44 mm.
The lower hinge cover (in the accessories
bag) makes sure that the distance be­tween the appliance and the kitchen furni­ture is correct.
Make sure that the clearance between the
appliance and the cupboard is 4 mm.
Open the door. Put the lower hinge cover
in position.

Attach the appliance to the niche with 4
screws.

I

I

ENGLISH 13

Remove the correct part from the hinge
cover (E). Make sure to remove the part
DX, in the case of right hinge, SX in oppo­site case.

Attach the covers (C, D) to the lugs and
the hinge holes.
Attach the hinge covers (E) to the hinge.

C

D

E

E

Disconnect the parts (Ha), (Hb), (Hc) and
(Hd).

www.electrolux.com

14

ca. 50 mm

ca. 50 mm

Hc

Ha

8 mm

Install the part (Ha) on the inner side of the
kitchen furniture door.

90°

21 mm

90°

21 mm

Push the part (Hc) on the part (Ha).

Open the appliance door and the kitchen
furniture door at an angle of 90°.
Insert the small square (Hb) into guide
(Ha).
Put together the appliance door and the
furniture door and mark the holes.

Hb

Ha

Hb

8 mm

K

Hb

ENGLISH 15

Remove the brackets and mark a dis­tance of 8 mm from the outer edge of the
door where the nail must be fitted (K).

Ha

Place the small square on the guide again
and fix it with the screws supplied.
Align the kitchen furniture door and the
appliance door by adjusting the part (Hb).

Press the part (Hd) on the part (Hb).
Do a final check to make sure that:

• All screws are tightened.

• The sealing strip is attached tightly to
the cabinet.

• The door opens and closes correctly.

8. NOISES

There are some sounds during normal
running (compressor, refrigerant circula­tion).

Hd

www.electrolux.com

16

SSSRR

HISSS!

R!

CLICK!

BRRR!

OK

SSSRRR!

HISSS!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK!

CLICK!

BRRR!

BLUBB!

BLUBB!

CRACK!CRACK!

9. TECHNICAL DATA

Dimension of the recess
Height 1225 mm
Width 560 mm
Depth 550 mm
Voltage 230-240 V
Frequency 50 Hz

The technical information are situated in
the rating plate on the internal left side of
the appliance and in the energy label.

10. ENVIRONMENT CONCERNS

ENGLISH 17

Recycle the materials with the symbol

. Put the packaging in applicable

containers to recycle it.
Help protect the environment and human
health and to recycle waste of electrical

and electronic appliances. Do not dispose
appliances marked with the symbol

with the household waste. Return the
product to your local recycling facility or
contact your municipal office.

www.electrolux.com

18

SOMMAIRE

1. INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

2. FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3. UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

4. CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

5. ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

7. INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

8.

BRUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

9. CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

NOUS PENSONS À VOUS

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années
d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour
vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :

www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques

Sous réserve de modifications.

FRANÇAIS 19

1.

INSTRUCTIONS DE SÉCURITÉ

Pour votre sécurité et garantir une utilisa­tion correcte de l'appareil, lisez attentive­ment cette notice, y compris les conseils
et avertissements, avant d'installer et
d'utiliser l'appareil pour la première fois.
Pour éviter toute erreur ou accident, veil­lez à ce que toute personne qui utilise
l'appareil connaisse bien son fonctionne­ment et ses fonctions de sécurité. Con­servez cette notice avec l'appareil. Si l'ap­pareil doit être vendu ou cédé à une autre
personne, veillez à remettre cette notice
au nouveau propriétaire, afin qu'il puisse
se familiariser avec son fonctionnement et
sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consi­gnes de sécurité figurant dans cette noti­ce. Le fabricant décline toute responsabi­lité en cas de dommages dus au non-res­pect de ces instructions.

1.1 Sécurité des enfants et des
personnes vulnérables

• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des person­nes dont les capacités physiques, sen­sorielles ou mentales, ou le manque
d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans ris­que lorsqu'ils sont sans surveillance ou
en l'absence d'instruction d'une per­sonne responsable qui puisse leur as­surer une utilisation de l'appareil sans
danger.

Empêchez les enfants de jouer avec
l'appareil.

• Ne laissez pas les différents emballages
à portée des enfants. Ils pourraient
s'asphyxier.

• Si l'appareil doit être mis au rebut, veil­lez à couper le câble d'alimentation
électrique au ras de l'appareil pour évi­ter les risques d'électrocution. Démon­tez la porte pour éviter que des enfants
ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures
magnétiques. S'il remplace un appareil
équipé d'une fermeture à ressort, nous
vous conseillons de rendre celle-ci inuti­lisable avant de vous en débarrasser.
Ceci afin d'éviter aux enfants de s'en-

fermer dans l'appareil et de mettre ainsi
leur vie en danger.

1.2 Consignes générales de
sécurité

AVERTISSEMENT

Veillez à ce que les orifices de ventilation,
situés dans l'enceinte de l'appareil ou la
structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement
à la conservation des aliments et/ou
des boissons dans le cadre d’un usage
domestique normal, tel que celui décrit
dans la présente notice.

– dans des cuisines réservées aux em-

ployés dans des magasins, bureaux
et autres lieux de travail ;

– dans les fermes et par les clients

dans des hôtels, motels et autres
lieux de séjour ;

– dans des hébergements de type

chambre d'hôte ;

– pour la restauration et autres utilisa-

tions non commerciales.

• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre systè­me artificiel pour accélérer le processus
de dégivrage.

• Ne faites pas fonctionner d'appareils
électriques (comme des sorbetières
électriques, ...) à l'intérieur des appa­reils de réfrigération à moins que cette
utilisation n'ait reçu l'agrément du fabri­cant.

• N'endommagez pas le circuit frigorifi­que.

• Le circuit frigorifique de l’appareil con­tient de l’isobutane (R600a), un gaz na­turel offrant un haut niveau de compati­bilité avec l’environnement mais qui est
néanmoins inflammable.

Pendant le transport et l'installation de
votre appareil, assurez-vous qu'aucune
partie du circuit frigorifique n'est en­dommagée.

Si le circuit frigorifique est endomma­gé :

www.electrolux.com

20

• Ne modifiez pas les spécifications de

• Cet appareil est lourd. Faite attention

• Ne touchez pas avec les mains humi-

• Évitez une exposition prolongée de

• Les ampoules (si présentes) utilisées

– évitez les flammes vives et toute au-

tre source d'allumage

– aérez soigneusement la pièce où se

trouve l'appareil

l'appareil. Si le câble d'alimentation est
endommagé, il peut causer un court
circuit, un incendie et/ou une électrocu­tion.

AVERTISSEMENT

Les éventuelles réparations ou in­terventions sur votre appareil, ain­si que le remplacement du câble
d'alimentation, ne doivent être ef­fectuées que par un professionnel
qualifié.

1.

Ne branchez pas le cordon d'ali­mentation à une rallonge.

2.

Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'ar­rière de l'appareil. Une prise de
courant écrasée ou endommagée
peut s'échauffer et causer un in­cendie.

3.

Vérifiez que la prise murale de l'ap­pareil est accessible.

4.

Ne débranchez pas l'appareil en ti­rant sur le câble.

5.

Si la prise murale n'est pas bien fi­xée, n'introduisez pas de prise de­dans. Risque d'électrocution ou
d'incendie.

6.

N'utilisez pas l'appareil sans le dif­fuseur de l'ampoule (si présent) de
l'éclairage intérieur.

lors de son déplacement.

des les surfaces givrées et les produits
congelés (risque de brûlure et d'arra­chement de la peau).

l'appareil aux rayons solaires.

dans cet appareil sont des ampoules
spécifiques uniquement destinées à
être utilisées sur des appareils ména­gers. Elles ne sont pas du tout adap­tées à un éclairage quelconque d'une
habitation.

1.3 Utilisation quotidienne

• Ne posez pas d'éléments chauds sur
les parties en plastique de l'appareil

• Ne stockez pas de gaz et de liquides
inflammables dans l'appareil (risque
d'explosion).

• Respectez scrupuleusement les con­seils de conservation donnés par le fa­bricant de l’appareil Consultez les ins­tructions respectives

1.4 Entretien et nettoyage

• Avant toute opération de nettoyage,
mettez l'appareil à l'arrêt et débran­chez-le électriquement.

• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.

• Contrôlez régulièrement l'orifice d'éva­cuation de l'eau de dégivrage dans le
compartiment réfrigérateur Nettoyez-le,
si besoin. Si l'orifice est bouché, l'eau
s'écoulera en bas de l’appareil

1.5 Installation

Avant de procéder au branche­ment électrique, respectez scru­puleusement les instructions four­nies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est
pas endommagé. Ne branchez pas
l'appareil s'il est endommagé. Signalez
immédiatement au revendeur de l'ap­pareil les dommages constatés. Dans
ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins qua­tre heures avant de brancher l'appareil
pour que le circuit frigorifique soit stabi­lisé.

• Veillez à ce que l'air circule librement
autour de l'appareil pour éviter qu'il ne
surchauffe. Pour assurer une ventilation
suffisante, respectez les instructions de
la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).

• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage,
cuisson ou rayons solaires trop inten­ses).

• Assurez-vous que la prise murale reste
accessible après l'installation de l'appa­reil.

• Branchez à l'alimentation en eau pota­ble uniquement. (Si un branchement
sur le réseau d'eau est prévu.)

1.6 Maintenance

• Les branchements électriques néces­saires à l'entretien de l'appareil doivent
être réalisés par un électricien qualifié
ou une personne compétente.

• Cet appareil ne doit être entretenu et
réparé que par un Service après-vente
autorisé, exclusivement avec des piè­ces d'origine.

1.7 Protection de

l'environnement

Le système frigorifique et l'isola­tion de votre appareil ne contien-

2. FONCTIONNEMENT

FRANÇAIS 21

nent pas de C.F.C. contribuant
ainsi à préserver l'environnement.
L'appareil ne doit pas être mis au
rebut avec les ordures ménagères
et les déchets urbains. La mousse
d'isolation contient des gaz in­flammables : l'appareil sera mis au
rebut conformément aux règle­ments applicables disponibles au­près des autorités locales. Veillez
à ne pas détériorer les circuits fri­gorifiques, notamment au niveau
du condenseur. Les matériaux uti­lisés dans cet appareil identifiés

par le symbole
bles.

sont recycla-

2.1 Mise en fonctionnement

Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une
position moyenne.

2.2 Mise à l'arrêt

Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".

2.3 Réglage de la température

La température est réglée automatique­ment.
Pour faire fonctionner l'appareil, procédez
comme suit :

• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid mi­nimum.

• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid
maximum.

Une position moyenne est la plus
indiquée.

Toutefois, le réglage doit être choisi en te­nant compte du fait que la température à
l'intérieur de l'appareil dépend de plu­sieurs facteurs :

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.
Si le thermostat est réglé sur la

position de froid maximum, lors­que la température ambiante est
élevée et que l'appareil est plein, il
est possible que le compresseur
fonctionne en régime continu.
Dans ce cas, il y a un risque de
formation excessive de givre sur la
paroi postérieure à l'intérieur de
l'appareil. Pour éviter cet inconvé­nient, placez le thermostat sur une
température plus élevée de façon
à permettre un dégivrage automa­tique et, par conséquent, des
économies de courant.

www.electrolux.com

22

3. UTILISATION QUOTIDIENNE

3.1 Nettoyage intérieur

Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les acces­soires internes avec de l'eau tiède savon­neuse pour supprimer l'odeur caractéristi-

que du "neuf" puis séchez soigneuse­ment.

N'utilisez pas de produits abrasifs,
poudre à récurer, éponge métalli­que pour ne pas abîmer la finition.

3.2 Clayettes amovibles

Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les
clayettes puissent être placées en fonc­tion des besoins.

3.3 Mettez en place les balconnets de la porte.

Selon la taille des emballages des ali­ments conservés, les balconnets de la
porte peuvent être positionnés à différen­tes hauteurs.
Pour les ajuster, procédez comme suit :
tirez progressivement sur le balconnet
dans le sens des flèches pour le dégager,
puis repositionnez-le selon vos besoins.

1

4. CONSEILS UTILES

4.1 Conseils pour l'économie

d'énergie

• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.

• Si la température ambiante est élevée,
le dispositif de réglage de température
est sur la position de froid maximum et
l'appareil est plein : il est possible que
le compresseur fonctionne en régime
continu, d'où un risque de formation

2

excessive de givre sur l'évaporateur.
Pour éviter ceci, modifiez la position du
dispositif de réglage de température de
façon à obtenir des périodes d'arrêt du
compresseur et ainsi permettre un dé­givrage automatique, d'où des écono­mies d'énergie.

4.2 Conseils pour la réfrigération

de denrées fraîches

Pour obtenir les meilleures performances
possibles :

• N'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement
les aliments, surtout s'ils sont aromati­ques.

• Placez les aliments pour que l'air puisse
circuler librement autour.

4.3 Conseils pour la réfrigération

Conseils utiles :
Viande (tous les types) : enveloppez-la
dans des sachets en plastique et placez-

5. ENTRETIEN ET NETTOYAGE

FRANÇAIS 23

la sur la tablette en verre au-dessus du
bac à légumes.
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placez­les bien couverts sur une clayette.
Fruits et légumes : placez-les une fois net­toyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des
récipients étanches spéciaux ou envelop­pez-les soigneusement dans des feuilles
d'aluminium ou de polyéthylène, pour em­magasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réser­vé aux bouteilles.
Bananes, pommes de terre, oignons et ail
ne se conservent pas au réfrigérateur, s'ils
ne sont pas correctement emballés.

ATTENTION

débrancher l'appareil avant toute
opération d'entretien.

Cet appareil contient des hydro­carbures dans son circuit réfrigé­rant : l'entretien et la recharge ne
doivent donc être effectués que
par du personnel autorisé.

5.1 Nettoyage périodique

Cet appareil doit être nettoyé régulière­ment :

• Nettoyez l'intérieur et tous les accessoi­res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte
et nettoyez-les en les essuyant pour
éviter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endom­mager les tuyaux et/ou câbles qui
se trouvent à l'intérieur de l'appa­reil.
Ne JAMAIS utiliser de produits
abrasifs ou caustiques ni d'épon­ges avec grattoir pour nettoyer
l'intérieur de façon à ne pas l'abî­mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette
opération améliore les performances de
l'appareil et permet des économies
d'énergie.

Attention à ne pas endommager
le système de réfrigération.

De nombreux détergents pour la cuisine
recommandés par les fabricants contien­nent des produits chimiques qui peuvent
attaquer/endommager les pièces en plas­tique utilisées dans cet appareil. Il est par
conséquent recommandé d'utiliser seule­ment de l'eau chaude additionnée d'un
peu de savon liquide pour nettoyer la car­rosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.

5.2 En cas d'absence prolongée
ou de non-utilisation

Prenez les précautions suivantes :

débranchez l'appareil

•

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'ap­pareil ainsi que tous les accessoires

www.electrolux.com

24

• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs
désagréables.

Si, toutefois, vous n'avez pas la possibilité
de débrancher et vider l'appareiI, faites

vérifier régulièrement son bon fonctionne­ment pour éviter la détérioration des ali­ments en cas de panne de courant.

5.3 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est au­tomatiquement éliminé de l'évaporateur
du compartiment réfrigérateur à chaque
fois que le compresseur s'arrête. L'eau de
dégivrage est collectée dans un récipient
spécial situé à l'arrière de l'appareil, au­dessus du compresseur, d'où elle s'éva­pore.
Nettoyez régulièrement l'orifice d'écoule­ment de la goulotte d'évacuation de l'eau
de dégivrage située au milieu du compar­timent réfrigérateur pour empêcher l'eau
de déborder et de couler à l'intérieur de
l'appareil. Nettoyez l'orifice d'écoulement
de l'eau de dégivrage avec le bâtonnet
spécial se trouvant déjà dans l'orifice.

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT

Avant de résoudre les problèmes,
débranchez l'appareil.
La résolution des problèmes, non
mentionnés dans le présent ma­nuel, doit être exclusivement con­fiée à un électricien qualifié ou une
personne compétente.

Certains bruits pendant le fonc­tionnement (compresseur, systè­me réfrigérant) sont normaux.

Anomalie Cause possible Remède
L'appareil ne fonc-

tionne pas. L'am-

L'appareil est à l'arrêt. Mettez l'appareil en fonc-

tionnement.

poule ne fonctionne
pas.

La fiche n'est pas correc-

tement branchée sur la
prise de courant.

Le courant n'arrive pas à

l'appareil. La prise de cou­rant n'est pas alimentée.

Branchez correctement la
fiche sur la prise de cou­rant.

Branchez un autre appareil
électrique sur la prise de
courant.
Faites appel à un électricien
qualifié.

L'ampoule ne fonc­tionne pas.

L'ampoule est en mode
veille.

Ouvrez et fermez la porte.

Anomalie Cause possible Remède

L'ampoule est défectueu-

se.

Consultez le paragraphe
"Remplacement de l'am­poule".

Le compresseur
fonctionne en per-

La température n'est pas
correctement réglée.

Sélectionnez une tempéra­ture plus élevée.

manence.

La porte n'est pas correc-

tement fermée.

La porte a été ouverte trop

souvent.

Consultez le paragraphe
"Fermeture de la porte".

Ne laissez pas la porte ou­verte plus longtemps que
nécessaire.

La température du produit

est trop élevée.

Laissez le produit revenir à
température ambiante
avant de le ranger dans
l'appareil.

La température ambiante

est trop élevée.

De l'eau s'écoule
sur la plaque arrière
du compartiment ré-

Pendant le dégivrage au­tomatique, le givre fond
sur la plaque arrière.

Réduisez la température
ambiante.

Ce phénomène est normal.

frigérateur.
De l'eau s'écoule

dans le comparti­ment réfrigérateur.

Des produits empêchent

De l'eau coule sur le
sol.

La gouttière d'évacuation
de l'eau de dégivrage est
obstruée.

l'eau de s'écouler dans le
réservoir d'eau.

L'eau de dégivrage ne
s'écoule pas dans le pla­teau d'évaporation situé

Nettoyez la gouttière d'éva­cuation.

Assurez-vous que les pro­duits ne touchent pas la
plaque arrière.

Fixez la gouttière d'évacua­tion de l'eau au plateau

d'évaporation.
au-dessus du compres­seur.

La température à
l'intérieur de l'appa-

La température n'est pas
correctement réglée.

Sélectionnez une tempéra-

ture plus élevée.

reil est trop basse.
La température à

l'intérieur de l'appa-

La température n'est pas
correctement réglée.

Sélectionnez une tempéra-

ture plus basse.

reil est trop élevée.

FRANÇAIS 25

www.electrolux.com

26

6.1 Remplacement de l'éclairage

6.2 Fermeture de la porte

1.

Nettoyez les joints de la porte.

2.

Si nécessaire, ajustez la porte. Repor­tez-vous au chapitre « Installation ».

7. INSTALLATION

1.

Débranchez l'appareil de la prise sec­teur.

2.

Retirez la vis du diffuseur.

3.

Retirez le diffuseur (voir l'illustration).

4.

Remplacez l'ampoule défectueuse
par une ampoule neuve de puissance
identique, spécifiquement conçue
pour les appareils électroménagers.
(La puissance maximale est indiquée
sur le diffuseur.)

5.

Installez le diffuseur de l'ampoule.

6.

Serrez la vis du diffuseur.

7.

Branchez l'appareil sur le secteur.

8.

Ouvrez la porte. Vérifiez que l'ampou­le s'allume.

3.

Si nécessaire, remplacez les joints de
porte défectueux. Contactez votre
service après-vente.

7.1 Emplacement

AVERTISSEMENT

Si l'appareil qui doit être mis au
rebut est équipé d'un dispositif de
fermeture, rendez celui-ci inutilisa­ble de manière à ce que les en­fants ne puissent pas rester enfer­més à l'intérieur de l'appareil.

La prise de l'appareil doit être fa­cilement accessible après son in­stallation.

Installez cet appareil à un endroit où la
température ambiante correspond à la
classe climatique indiquée sur la plaque
signalétique de l'appareil :

Classe
clima­tique

SN +10°C à +32°C
N +16°C à +32°C
ST +16°C à +38°C

Température ambiante

Classe

Température ambiante
clima­tique

T +16°C à +43°C

7.2 Branchement électrique

Contrôlez, avant de brancher l'appareil, si
la tension et la fréquence indiquées sur la
plaque signalétique correspondent à cel­les de votre réseau.
L'appareil doit être relié à la terre. La fiche
du câble d'alimentation comporte un lo­gement pour mise à la terre. Si la prise de
courant murale n'est pas mise à la terre,
branchez l'appareil sur une prise de terre
conformément aux normes en vigueur, en
demandant conseil à un électricien quali­fié.
Le fabricant décline toute responsabilité
en cas d'incident suite au non-respect
des consignes de sécurité sus-mention­nées.
Cet appareil est conforme aux directives
communautaires.

7.3 Ventilation

FRANÇAIS 27

5 cm

min.
200 cm

2

min.
200 cm

7.4 Réversibilité de la porte

Veillez à garantir une circulation d'air suffi­sante à l'arrière de l'appareil.

2

La porte de l'appareil s'ouvre vers la droite.
Si vous souhaitez modifier le sens d'ouver­ture de la porte (vers la gauche), effectuez
les opérations suivantes avant d'installer
définitivement l'appareil :

1.

Dévissez, puis retirez le pivot supéri­eur.

2.

Retirez la porte.

3.

Retirez l'entretoise.

4.

À l'aide d'une clé, desserrez le pivot
inférieur.

Du côté opposé :

1.

Serrez le pivot inférieur.

2.

Mettez en place l'entretoise.

3.

Mettez en place la porte.

4.

Serrez le pivot supérieur.

7.5 Installation de l'appareil

ATTENTION

Veillez à ce que le cordon d'ali­mentation soit accessible après
avoir installé l'appareil.

Procédez comme suit :

www.electrolux.com

28

Si nécessaire, coupez la bande d'étan­chéité adhésive puis appliquez-la sur l'ap-

x

pareil, comme indiqué sur la figure.

x

Insérez l'appareil dans le meuble d'encas­trement.
Poussez l'appareil dans la direction indi­quée par la flèche (1) jusqu'à ce que la
partie couvrant l'interstice en haut de l'ap­pareil butte contre le meuble de cuisine.

2

Poussez l'appareil dans la direction indi­quée par la flèche (2) contre le meuble, du
côté opposé à la charnière.

1

4mm

44mm

Ajustez la position de l'appareil dans le
meuble d'encastrement.
Assurez-vous que la distance entre l'ap­pareil et le bord avant du meuble est de
44 mm.
Le cache de la charnière inférieure (dans
le sachet d'accessoires) vous permet de
vérifier que la distance entre l'appareil et
le meuble de cuisine est correcte.
Assurez-vous que l'écart entre l'appareil
et le meuble est de 4 mm.
Ouvrez la porte. Mettez en place le cache
de la charnière inférieure.

FRANÇAIS 29

Fixez l'appareil au meuble d'encastrement
à l'aide de 4 vis.

I

I

Retirez la pièce correcte du cache-char­nière (E). Assurez-vous que vous retirez
bien la pièce DX s'il s'agit de la charnière
droite, SX s'il s'agit de l'autre charnière.

Fixez les protections (C, D) sur les ergots
et dans les trous des charnières.
Fixez les cache-charnières (E) sur la char­nière.

C

D

E

E

www.electrolux.com

30

Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).

ca. 50 mm

ca. 50 mm

Hc

Ha

8 mm

Mettez en place la pièce (Ha) sur la face
intérieure du meuble de cuisine.

90°

21 mm

90°

21 mm

Poussez la pièce (Hc) sur la pièce (Ha).

Ouvrez la porte de l'appareil et la porte du
meuble de cuisine à un angle de 90 °C.
Insérez le petit carré (Hb) dans le guide
(Ha).
Joignez la porte de l'appareil et la porte
du meuble et repérez les trous.

Hb

Ha

Hb

8 mm

K

Hb

FRANÇAIS 31

Retirez les supports et repérez une dis­tance de 8 mm à partir de l'arête extérieu­re de la porte où le clou doit être posé (K).

Ha

Placez de nouveau le petit carré sur le
guide et fixez-le à l'aide des vis fournies.
Alignez la porte du meuble de cuisine et
celle de l'appareil en réglant la pièce (Hb).

Appuyez la pièce (Hd) sur la pièce (Hb).
Faites une dernière vérification pour vous
assurer que :

• Toutes les vis sont bien serrées.

• Le joint d'étanchéité est solidement fixé
au meuble.

• La porte s'ouvre et se ferme correcte­ment.

8. BRUITS

L'appareil émet certains bruits pendant
son fonctionnement (compresseur, circuit
frigorifique).

Hd

www.electrolux.com

32

SSSRR

HISSS!

R!

CLICK!

BRRR!

OK

SSSRRR!

HISSS!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK!

CLICK!

BRRR!

BLUBB!

BLUBB!

CRACK!CRACK!

9. CARACTÉRISTIQUES TECHNIQUES

Dimensions de la niche
d'encastrement

Hauteur 1225 mm
Largeur 560 mm
Profondeur 550 mm
Tension 230-240 V
Fréquence 50 Hz

Les données techniques figurent sur la
plaque signalétique située sur le côté gau-

che à l'intérieur de l'appareil et sur l'éti­quette d'énergie.

10. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT

FRANÇAIS 33

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils
portant le symbole

ménagères. Emmenez un tel produit dans
votre centre local de recyclage ou
contactez vos services municipaux.

avec les ordures

www.electrolux.com

34

INHALT

1. SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

2. BETRIEB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

3. TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

4. PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

5. REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

6. WAS TUN, WENN … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

7. MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

8.

GERÄUSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

9. TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

WIR DENKEN AN SIE

Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt
gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der
Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie
bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:

www.electrolux.com

Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:

www.electrolux.com/productregistration

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:

www.electrolux.com/shop

KUNDENDIENST UND -BETREUUNG

Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.

Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz

Änderungen vorbehalten.

DEUTSCH 35

1.

SICHERHEITSHINWEISE

Lesen Sie zu Ihrer Sicherheit und für eine
optimale Nutzung des Geräts vor der
Montage und dem ersten Gebrauch das
vorliegende Benutzerhandbuch ein­schließlich der Ratschläge und Warnun­gen aufmerksam durch. Es ist wichtig,
dass zur Vermeidung von Fehlern und Un­fällen alle Personen, die das Gerät benut­zen, mit der Bedienung und den Sicher­heitsvorschriften vertraut sind. Heben Sie
die Gebrauchsanleitung gut auf und über­geben Sie sie bei einem Weiterverkauf
des Geräts dem neuen Besitzer, so dass
jeder während der gesamten Lebensdau­er des Geräts über Gebrauch und Sicher­heit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und
zum Schutz Ihres Eigentums strikt an die
Vorsichtsmaßnahmen der vorliegenden
Gebrauchsanweisung, da der Hersteller
bei Missachtung derselben von jeder Haf­tung freigestellt ist.

1.1 Sicherheit von Kindern und
hilfsbedürftigen Personen

• Das Gerät darf von Personen (ein­schließlich Kindern), deren physische,
sensorische Fähigkeiten und deren
Mangel an Erfahrung und Kenntnissen
einen sicheren Gebrauch des Gerätes
ausschließen nur unter Aufsicht oder
nach ausreichender Einweisung durch
eine verantwortungsbewusste Person
benutzt werden, die sicherstellt, dass
sie sich der Gefahren des Gebrauchs
bewusst sind.

Kinder müssen beaufsichtigt werden,
damit sie nicht am Gerät herumspielen
können.

• Halten Sie das Verpackungsmaterial
unbedingt von Kindern fern. Ersti­ckungsgefahr!

• Ziehen Sie vor der Entsorgung des Ge­rätes den Netzstecker, schneiden Sie
das Netzkabel (so nah wie möglich am
Gerät) ab und entfernen Sie die Tür, so
dass spielende Kinder vor elektrischem
Schlag geschützt sind und sich nicht in
dem Gerät einschließen können.

• Wenn dieses Gerät mit magnetischer
Türdichtung ein älteres Modell mit
Schnappverschluss (Türlasche) an der

Tür oder auf dem Deckel ersetzt, ma­chen Sie den Schnappverschluss vor
dem Entsorgen des Altgerätes un­brauchbar. So verhindern Sie, dass das
Gerät nicht zu einer Todesfalle für Kin­der wird.

1.2 Allgemeine
Sicherheitshinweise

WARNUNG!

Achten Sie darauf, dass die Belüftungsöff­nungen im Gehäuse um das Gerät oder in
der Einbaunische nicht blockiert sind.

• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in
einem normalen Haushalt und ähnliche
Zwecke vorgesehen, wie z. B.:

– Personalküchenbereiche in Geschäf-

ten, Büros und anderen Arbeitsumfel­dern

– Bauernhöfe und für Gäste in Hotels,

Motels und anderen wohnungsähnli­chen Räumlichkeiten

– Pensionen und vergleichbaren Unter-

bringungsmöglichkeiten

– Catering und einzelhandelsfremde

Anwendungen

• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtaupro­zess zu beschleunigen.

• Verwenden Sie keine anderen Elektro­geräte (wie Speiseeisbereiter) in Kühlge­räten, wenn solche Geräte nicht aus­drücklich vom Hersteller für diesen
Zweck zugelassen sind.

• Beschädigen Sie nicht den Kältekreis­lauf.

• Das Kältemittel Isobutan (R600a) im
Kältekreislauf des Gerätes ist ein natürli­ches und sehr umweltfreundliches Gas,
das jedoch leicht entflammbar ist.

Achten Sie beim Transport und bei der
Montage des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu
beschädigen.

Bei einer eventuellen Beschädigung des
Kältekreislaufs:

www.electrolux.com

36

• Technische und anderweitige Änderun-

• Dieses Gerät ist schwer. Seien Sie vor-

• Entnehmen oder berühren Sie nie mit

• Setzen Sie das Gerät nicht über eine

• Die Leuchtmittel (falls vorhanden) in die-

– Offene Flammen und Zündfunken

vermeiden

– Den Raum, in dem das Gerät instal-

liert ist, gut lüften

gen am Gerät sind gefährlich. Ein de­fektes Netzkabel kann Kurzschlüsse
und einen Brand verursachen und/oder
zu Stromschlägen führen.

WARNUNG!

Elektrische Bauteile (Netzkabel,
Stecker, Kompressor) dürfen zur
Vermeidung von Gefahren nur
vom Kundendienst oder einer
Fachkraft ausgewechselt werden.

1.

Das Netzkabel darf nicht verlängert
werden.

2.

Vergewissern Sie sich, dass der
Netzstecker nicht von der Geräte­rückseite eingeklemmt oder be­schädigt wird. Ein eingeklemmter
oder beschädigter Netzstecker
überhitzt und kann einen Brand
verursachen.

3.

Vergewissern Sie sich, dass der
Netzstecker des Gerätes frei zu­gänglich ist.

4.

Ziehen Sie nicht am Netzkabel.

5.

Stecken Sie den Netzstecker nie­mals in eine lockere Steckdose. Es
besteht Brand- und Stromschlag­gefahr.

6.

Betreiben Sie das Gerät nicht ohne
Lampenabdeckung (falls vorhan­den) für die Innenbeleuchtung.

sichtig beim Transport.

nassen/feuchten Händen Tiefkühlgut,
da dies zu Hautverletzungen oder Käl­teverbrennungen führen kann.

längere Zeit direkter Sonneneinstrah­lung aus.

sem Gerät sind Speziallampen, die nur
für Haushaltsgeräte geeignet sind! Sie
eignen sich nicht zur Raumbeleuch­tung.

1.3 Täglicher Gebrauch

• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.

• Lagern Sie keine feuergefährlichen Ga­se oder Flüssigkeiten in dem Gerät. Ex­plosionsgefahr.

• Die Lagerempfehlungen des Geräte­herstellers sind strikt einzuhalten. Hal­ten Sie sich an die betreffenden Anwei­sungen.

1.4 Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten im­mer das Gerät ab und ziehen Sie den
Netzstecker aus der Steckdose.

• Reinigen Sie das Gerät nicht mit Metall­gegenständen.

• Kontrollieren Sie den Tauwasserabfluss
im Kühlraum in regelmäßigen Abstän­den. Reinigen Sie den Ablauf, falls nö­tig. Bei verstopftem Wasserabfluss
sammelt sich das Wasser auf dem Bo­den des Geräts an.

1.5 Montage

Halten Sie sich für den elektri­schen Anschluss strikt an die An­weisungen der betreffenden Ab­schnitte.

• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigun­gen. Nehmen Sie das Gerät nicht in Be­trieb, wenn es beschädigt ist. Melden
Sie die Schäden umgehend dem Händ­ler, bei dem Sie es erworben haben.
Bewahren Sie in diesem Fall die Verpa­ckung auf.

• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kom­pressor zurückfließen kann.

• Ausreichenden Freiraum zur Luftzirkula­tion um das Gerät lassen; anderenfalls
besteht Überhitzungsgefahr. Halten Sie
sich für die Belüftung an die Installati­onsanweisungen.

• Das Gerät sollte zur Vermeidung von
Verbrennungen durch Berührung von
heißen Bauteilen (Kompressor, Konden­sator) möglichst mit der Rückseite ge­gen eine Wand aufgestellt werden.

• Das Gerät darf nicht in der Nähe von
Heizkörpern oder Kochern installiert
werden.

• Vergewissern Sie sich, dass der Netz­stecker des Gerätes nach der Installati­on frei zugänglich ist.

• Wenn ein Wasseranschluss vorgesehen
ist, verbinden Sie das Gerät nur mit
dem Trinkwasseranschluss.

1.6 Kundendienst

• Sollte die Wartung des Gerätes elektri­sche Arbeiten verlangen, so dürfen die­se nur von einem qualifizierten Elektriker
oder einem Elektro-Fachmann durch­geführt werden.

• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autori­sierten Kundendienststellen und verlan­gen Sie stets Original-Ersatzteile.

2. BETRIEB

1.7 Umweltschutz

Das Gerät enthält im Kältekreis
oder in dem Isoliermaterial keine
ozonschädigenden Gase. Das
Gerät darf nicht wie normaler
Hausmüll entsorgt werden. Die
Isolierung enthält entzündliche
Gase: das Gerät muss gemäß den
geltenden Vorschriften entsorgt
werden; sie erhalten diese bei Ih­rer Gemeindeverwaltung. Nicht
das Kälteaggregat beschädigen,
insbesondere nicht in der Nähe
des Wärmetauschers. Die Materi­alien, die bei der Herstellung die­ses Geräts verwendet wurden und

mit dem Symbol
können recycelt werden.

DEUTSCH 37

markiert sind,

2.1 Einschalten des Geräts

Stecken Sie den Stecker in die Wands­teckdose.
Drehen Sie den Temperaturregler im Uhr­zeigersinn auf eine mittlere Einstellung.

2.2 Ausschalten des Geräts

Drehen Sie den Temperaturregler zum
Ausschalten des Geräts in die Position
"O".

2.3 Temperaturregelung

Die Temperatur wird automatisch gere­gelt.
Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf ei­ne niedrigere Einstellung, um die mini­mal mögliche Kühlung zu erreichen.

• drehen Sie den Temperaturregler auf ei­ne höhere Einstellung, um die maximal
mögliche Kühlung zu erreichen.

eine mittlere Einstellung ist im All­gemeinen am besten geeignet.

Allerdings muss für eine exakte Einstel­lung berücksichtigt werden, dass die
Temperatur im Innern des Gerätes von
verschiedenen Faktoren abhängt:

• von der Raumtemperatur

• von der Häufigkeit der Türöffnung

• von der Menge der eingelagerten Le­bensmittel

• und vom Standort des Geräts.

Ist die Umgebungstemperatur
hoch oder das Gerät voll beladen,
dieses aber auf die niedrigste
Temperatur eingestellt, so kann es
bei andauerndem Betrieb des Ge­räts an der Rückwand zu Frostbil­dung kommen. In diesem Fall
muss eine höhere Temperatur ge­wählt werden, die ein automati­sches Abtauen ermöglicht und
damit auch einen niedrigeren
Energieverbrauch.

www.electrolux.com

38

3. TÄGLICHER GEBRAUCH

3.1 Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb nehmen,
beseitigen Sie den typischen „Neugeruch“
am besten durch Reinigen der Innenteile
mit lauwarmem Wasser und einer neutra­len Seife. Sorgfältig nachtrocknen.

3.2 Verstellbare Ablagen/Einsätze

3.3 Positionieren der Türablagen

Verwenden Sie keine aggressiven
Reinigungsmittel oder Scheuerpul­ver, die die Oberfläche beschädi­gen.

Die Wände des Kühlschranks sind mit ei­ner Reihe von Führungsschienen ausge­stattet, die verschiedene Möglichkeiten für
das Einsetzen der Ablagen bieten.

Die Türablagen können in unterschiedli­cher Höhe positioniert werden, womit das
Lagern verschieden großer Lebensmittel­packungen ermöglicht wird.
Gehen Sie dazu wie folgt vor:
Ziehen Sie den Einsatz langsam in Pfeil­richtung, bis er sich herausheben lässt,
und setzen Sie ihn dann nach Wunsch
wieder ein.

1

2

4. PRAKTISCHE TIPPS UND HINWEISE

4.1 Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie diese nicht länger offen als
unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch
ist und der Temperaturregler auf eine
niedrige Temperatur eingestellt und das
Gerät voll beladen ist, kann es zu an­dauerndem Betrieb des Kompressors
und damit zu Reif- oder Eisbildung am

Verdampfer kommen. Stellen Sie in die­sem Fall den Temperaturregler auf eine
höhere Einstellung ein, die ein automati­sches Abtauen und damit auch einen
niedrigeren Energieverbrauch ermög­licht.

4.2 Hinweise für die Kühlung

frischer Lebensmittel

So erzielen Sie die besten Ergebnisse:

• Legen Sie bitte keine warmen Lebens­mittel oder dampfenden Flüssigkeiten in
den Kühlschrank.

• Decken Sie die Lebensmittel ab oder
verpacken Sie diese entsprechend, be­sonders wenn sie stark riechen.

• Legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann.

4.3 Hinweise für die Kühlung

Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch in
lebensmittelechte Tüten und legen Sie
diese auf die Glasablage über der Gemü­seschublade.
Bitte lagern Sie Fleisch aus Sicherheits­gründen nur einen oder maximal zwei Ta­ge auf diese Weise.

5. REINIGUNG UND PFLEGE

DEUTSCH 39

Gekochte Lebensmittel, kalte Gerichte
usw.: diese können abgedeckt auf eine
Ablage gelegt werden.
Obst und Gemüse: bitte waschen Sie
Obst und Gemüse gründlich und legen
Sie es in die speziell dafür vorgesehene(n)
Schublade(n).
Butter und Käse: diese sollten stets in
speziellen luftdichten Behältern verpackt
sein oder in Aluminiumfolie bzw. in le­bensmittelechte Tüten eingepackt wer­den, um so wenig Luft wie möglich in der
Verpackung zu haben.
Milchflaschen: bitte bewahren Sie Milch­flaschen stets mit Deckel im Flaschenre­gal in der Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knob­lauch sollten nicht im Kühlschrank aufbe­wahrt werden, außer diese sind dafür
speziell verpackt.

VORSICHT!

Ziehen Sie bitte vor jeder Reini­gungsarbeit immer den Netzste­cker aus der Steckdose.

Der Kältekreis des Gerätes enthält
Kohlenwasserstoffe; Wartungsar­beiten und Nachfüllen von Kälte­mittel dürfen daher nur durch vom
Hersteller autorisiertes Fachperso­nal ausgeführt werden.

5.1 Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmä­ßig gereinigt werden:

• Reinigen Sie die Innenseiten und die
Zubehörteile mit lauwarmem Wasser
und etwas Neutralseife.

• Prüfen und säubern Sie die Türdichtun­gen in regelmäßigen Abständen und
kontrollieren Sie, dass diese sauber und
frei von Verunreinigungen sind.

• Spülen und trocknen Sie diese sorgfäl­tig ab.

Ziehen Sie nicht an Leitungen
und/oder Kabeln im Innern des
Kühlschranks und achten Sie da­rauf, diese nicht zu verschieben
oder zu beschädigen.
Benutzen Sie zur Reinigung des
Innenraums keinesfalls Putzmittel,
Scheuerpulver, stark parfümierte
Reinigungsmittel oder Wachspoli­turen, da diese die Oberfläche des
Innenraums beschädigen und ei­nen starken Eigengeruch hinter­lassen können.

Reinigen Sie den Kondensator (schwarzes
Gitter) und den Kompressor auf der Gerä­terückseite mit einer Bürste. Dadurch ver­bessert sich die Leistung des Geräts und
es verbraucht weniger Strom.

Bitte achten Sie darauf, das Kühl­system nicht zu beschädigen.

Viele Haushaltsreiniger für Küchen enthal­ten Chemikalien, die den im Gerät ver­wendeten Kunststoff angreifen können.
Aus diesem Grund ist es empfehlenswert,
das Gerät außen nur mit warmem Wasser

www.electrolux.com

40

und etwas flüssigem Tellerspülmittel zu
reinigen.
Schließen Sie das Gerät nach der Reini­gung wieder an die Netzversorgung an.

5.2 Stillstandzeiten

Bei längerem Stillstand des Gerätes müs­sen Sie folgendermaßen vorgehen:

•

• entnehmen Sie alle Lebensmittel

5.3 Abtauen des Kühlschranks

trennen Sie das Gerät von der Netz­versorgung

• Tauen Sie das Gerät ab (sofern vorge­sehen). Reinigen Sie den Innenraum
und das gesamte Zubehör.

• lassen Sie die Türen offen/angelehnt,
um das Entstehen unangenehmer Ge­rüche zu vermeiden.

Möchten Sie bei einer längeren Abwesen­heit den Gefrierschrank weiter laufen las­sen, bitten Sie jemanden, gelegentlich die
Temperatur zu prüfen, damit das Gefrier­gut bei einem möglichen Stromausfall
nicht im Innern des Gerätes verdirbt.

Bei normalem Betrieb wird Reif bei jedem
Anhalten des Kompressors automatisch
aus dem Verdampfer des Kühlschranks
entfernt. Das Tauwasser läuft durch eine
Rinne in einen speziellen Behälter an der
Rückseite des Geräts über dem Motor­kompressor, wo es verdampft.
Reinigen Sie deshalb regelmäßig die Ab­flussöffnung des Tauwassers in der Mitte
des Kühlschrankkanals, damit das Was­ser nicht überfließt und auf die gelagerten
Lebensmittel tropft. Benutzen Sie dazu
bitte das mitgelieferte Reinigungswerk­zeug, das sich bereits in der Ablauföff­nung befindet.

6. WAS TUN, WENN …

WARNUNG!

Ziehen Sie vor der Fehlersuche
immer den Netzstecker aus der
Steckdose.
Die Fehlersuche, die in der vorlie­genden Gebrauchsanweisung
nicht beschrieben ist, darf nur von
einem qualifizierten Elektriker oder
einer kompetenten Person durch­geführt werden.

Störung Mögliche Ursache Abhilfe
Das Gerät funktio-

niert nicht. Die Lam­pe funktioniert nicht.

Der Netzstecker steckt

Das Gerät ist abgeschal­tet.

nicht richtig in der Steck­dose.

Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).

Gerät einschalten.

Stecken Sie den Netzste­cker richtig in die Steckdo­se.

DEUTSCH 41

Störung Mögliche Ursache Abhilfe

Das Gerät bekommt kei-

nen Strom. Es liegt keine
Spannung an der Netz­steckdose an.

Testen Sie bitte, ob ein an­deres Gerät an dieser
Steckdose funktioniert.
Kontaktieren Sie gegebe­nenfalls einen qualifizierten
Elektriker.

Die Lampe funktio­niert nicht.

Die Lampe befindet sich
im Standby-Modus.

Schließen und öffnen Sie
die Tür.

Die Lampe ist defekt. Siehe hierzu „Austauschen

der Lampe“.

Der Kompressor ar­beitet ständig.

Die Tür ist nicht richtig ge-

Die Tür wurde zu häufig

Die Temperatur der einzu-

Die Temperatur ist nicht
richtig eingestellt.

schlossen.

geöffnet.

frierenden Lebensmittel ist
zu hoch.

Stellen Sie eine höhere
Temperatur ein.

Siehe hierzu „Schließen der
Tür“.

Lassen Sie die Tür nicht
länger als erforderlich offen.

Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen,
bevor Sie sie in das Gerät
legen.

Die Raumtemperatur ist zu

hoch.

Wasser fließt an der
Rückwand des Kühl­schranks hinunter.

Beim automatischen Ab­tauen fließt das abgetaute
Wasser an der Rückwand

Senken Sie die Raumtem­peratur.

Das ist normal.

des Kühlschranks hinun­ter.

Wasser fließt in den
Kühlschrank.

Die eingelagerten Lebens-

Der Wasserablauf ist ver­stopft.

mittel verhindern, dass das
Wasser zum Wasserablauf

Reinigen Sie den Ablauf.

Stellen Sie sicher, dass die
Lebensmittel nicht die
Rückwand berühren.

fließt.

Wasser fließt auf
den Boden.

Der Tauwasserablauf läuft
nicht in die Verdampfer­schale über dem Kom-

Befestigen Sie den Tauwas­serablauf an der Verdamp­ferschale.

pressor.

Die Temperatur im
Gerät ist zu niedrig.

Die Temperatur im
Gerät ist zu hoch.

Die Temperatur ist nicht
richtig eingestellt.

Die Temperatur ist nicht
richtig eingestellt.

Stellen Sie eine höhere
Temperatur ein.

Stellen Sie eine niedrigere
Temperatur ein.

www.electrolux.com

42

6.1 Ersetzen der Lampe

6.2 Schließen der Tür

1.

2.

Reinigen Sie die Türdichtungen.
Stellen Sie die Tür nach Bedarf ein.

Siehe hierzu „Montage“.

1.

Ziehen Sie den Netzstecker aus der
Netzsteckdose.

2.

Lösen Sie die Schraube an der Lam­penabdeckung.

3.

Nehmen Sie die Lampenabdeckung
ab (siehe hierzu die Abbildung).

4.

Ersetzen Sie die defekte Lampe durch
eine Lampe mit der gleichen Leistung,
die speziell für Haushaltsgeräte vorge­sehen ist. (Die maximale Leistung ist
auf der Lampenabdeckung angege­ben.)

5.

Bringen Sie die Lampenabdeckung
an.

6.

Ziehen Sie die Schraube an der Lam­penabdeckung fest.

7.

Stecken Sie den Netzstecker in die
Netzsteckdose.

8.

Öffnen Sie die Tür. Prüfen Sie, ob die
Lampe brennt.

3.

Ersetzen Sie die defekten Türdichtun­gen, falls erforderlich. Wenden Sie
sich hierzu an den Kundendienst.

7. MONTAGE

7.1 Aufstellung

WARNUNG!

Wenn Sie ein altes Gerät entsor­gen möchten, das ein Schloss
oder einen Riegel an der Tür be­sitzt, müssen Sie das Schloss
bzw. den Riegel zunächst un­brauchbar machen, um zu verhin­dern, dass sich spielende Kinder
darin einschließen können.

Die Steckdose für den Anschluss
des Geräts muss nach der Instal­lation zugänglich sein.

Installieren Sie dieses Gerät an einem Ort,
an dem die Umgebungstemperatur mit
der Klimaklasse übereinstimmt, die auf
dem Typschild des Geräts angegeben ist:

Klima-

Umgebungstemperatur

klasse

SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

7.2 Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und ­frequenz Ihres Hausanschlusses mit den
auf dem Typenschild angegebenen An­schlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit ei­nem Schutzkontakt ausgestattet. Falls die
Steckdose Ihres Hausanschlusses nicht

geerdet sein sollte, lassen Sie das Gerät
bitte gemäß den geltenden Vorschriften
erden und fragen Sie dafür einen qualifi­zierten Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch

7.3 Anforderungen an die Belüftung

DEUTSCH 43

Missachtung der oben genannten Sicher­heitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.

5 cm

min.
200 cm

2

min.

2

200 cm

7.4 Wechseln des Türanschlags

Hinter dem Gerät muss genug Platz für ei­ne ausreichende Luftzirkulation sein.

Die Tür des Geräts öffnet sich nach rechts.
Wenn Sie möchten, dass sich die Tür nach
links öffnet, gehen Sie vor dem Einbau des
Geräts bitte nach den folgenden Anwei­sungen vor:

1.

Lösen und entfernen Sie den oberen
Bolzen.

2.

Nehmen Sie die Tür ab.

3.

Nehmen Sie das Distanzstück ab.

4.

Lösen Sie den unteren Bolzen mit ei­nem Schlüssel.

Auf der gegenüberliegenden Seite:

1.

Ziehen Sie den unteren Bolzen fest.

2.

Setzen Sie das Distanzstück ein.

3.

Installieren Sie die Tür.

4.

Ziehen Sie den oberen Bolzen fest.

www.electrolux.com

44

7.5 Installation des Geräts

VORSICHT!

Vergewissern Sie sich, dass sich
das Netzkabel des Gerätes frei
bewegen kann.

x

x

2

Gehen Sie wie folgt vor:

Schneiden Sie bei Bedarf den Dichtungs­streifen zu und bringen Sie ihn, wie in der
Abbildung gezeigt, am Gerät an.

Setzen Sie das Gerät in die Einbaunische.
Schieben Sie das Gerät in Pfeilrichtung
(1), bis die obere Spaltabdeckung am Kü­chenmöbel anliegt.
Schieben Sie das Gerät auf der den
Scharnieren gegenüberliegenden Seite in
Pfeilrichtung (2) soweit wie möglich gegen
die Seitenwand des Küchenmöbels.

4mm

44mm

1

Richten Sie das Gerät in der Einbaunische
aus.
Vergewissern Sie sich, dass der Abstand
zwischen dem Gerät und der Schrankvor­derkante 44 mm beträgt.
Mit der unteren Scharnierabdeckung (im
Beipack) können Sie sicherstellen, dass
der Abstand zwischen dem Gerät und
dem Küchenmöbel richtig ist.
Achten Sie darauf, dass der Abstand zwi­schen dem Gerät und dem Schrank 4
mm beträgt.
Öffnen Sie die Tür. Stecken Sie die untere
Scharnierabdeckung auf.

DEUTSCH 45

Befestigen Sie das Gerät mit 4 Schrauben
in der Einbaunische.

I

I

Entfernen Sie das entsprechende Teil aus
der Scharnierabdeckung (E). Achten Sie
darauf, im Falle eines rechten Scharniers
Teil DX bzw. bei einem gegenüberliegen­den Scharnier Teil SX zu entfernen.

Setzen Sie die beiliegenden Abdeckkap­pen (C, D) in die Befestigungs- und
Scharnierlöcher ein.
Stecken Sie die Scharnierabdeckungen

C

D

E

E

(E) auf das Scharnier auf.

www.electrolux.com

46

Trennen Sie die Teile (Ha), (Hb), (Hc) und
(Hd) ab.

ca. 50 mm

ca. 50 mm

Hc

Ha

8 mm

90°

90°

Montieren Sie die Führungsschiene (Ha)
an der Innenseite der Tür des Küchenmö­bels.

21 mm

21 mm

Drücken Sie das Teil (Hc) auf das Teil
(Ha).

Öffnen Sie die Gerätetür und die Möbeltü­re in einem Winkel von 90°.
Setzen Sie das Führungsstück (Hb) in die
Führungsschiene (Ha) ein.
Halten Sie die Gerätetür an die Tür des
Küchenmöbels, und markieren Sie die
Bohrungen.

Hb

Ha

Hb

8 mm

K

Hb

DEUTSCH 47

Nehmen Sie die Halterungen wieder ab.
Markieren Sie 8 mm ab der Türaußenkan­te die Stelle, an der der Nagel (K) einge­setzt werden muss.

Ha

Setzen Sie das Führungsstück erneut auf
die Führungsschiene und schrauben Sie
es mit den mitgelieferten Schrauben fest.
Richten Sie die Tür des Einbaumöbels
und die Gerätetür mit dem Führungsstück
(Hb) aus.

Drücken Sie Abdeckung (Hd) auf das
Führungsstück (Hb).
Führen Sie eine Endkontrolle durch, um
sicherzustellen, dass:

• Alle Schrauben fest angezogen sind.

• Der Dichtungsstreifen sicher am Gerät
befestigt ist.

• Die Tür korrekt öffnet und schließt.

8. GERÄUSCHE

Während das Gerät in Betrieb ist, entste­hen bestimmte Geräusche (Kompressor
und Kühlkreislauf).

Hd

www.electrolux.com

48

SSSRR

HISSS!

R!

CLICK!

BRRR!

OK

SSSRRR!

HISSS!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK!

CLICK!

BRRR!

BLUBB!

BLUBB!

CRACK!CRACK!

9. TECHNISCHE DATEN

Abmessungen der Ein­baunische

Höhe 1225 mm
Breite 560 mm
Tiefe 550 mm
Spannung 230-240 V
Frequenz 50 Hz

Die technischen Daten befinden sich auf
dem Typenschild im Innern des Gerätes

10. UMWELTTIPPS

DEUTSCH 49

auf der linken Seite sowie auf der Energie­plakette.

Recyceln Sie Materialien mit dem Symbol

. Entsorgen Sie die Verpackung in den

entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und

elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol nicht mit

dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.

www.electrolux.com

50

ÍNDICE DE MATERIAS

1. INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

2. FUNCIONAMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

3. USO DIARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

4. CONSEJOS ÚTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

5. CUIDADO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

6. QUÉ HACER SI… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

7. INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

8.

RUIDOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

9. DATOS TÉCNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

PENSAMOS EN USTED

Gracias por adquirir un producto Electrolux. Ha escogido un producto que contiene décadas de
experiencia e innovación profesionales. Ingenioso y elegante, se ha diseñado pensando en usted.
Así que, siempre que lo utilice puede tener la seguridad de que conseguirá excelentes resultados.

Bienvenido a Electrolux.

Visite nuestro sitio web para:

Obtener consejos, folletos, soluciones a problemas e información de servicio:

www.electrolux.com

Registrar su producto para recibir un mejor servicio:

www.electrolux.com/productregistration

Adquirir accesorios, artículos de consumo y recambios originales para su aparato:

www.electrolux.com/shop

ATENCIÓN Y SERVICIO AL CLIENTE

Le recomendamos que utilice recambios originales.
Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.
La información se puede encontrar en la placa de características. Modelo, PNC, Número de
serie.

Advertencia - Precaución-Información sobre seguridad.
Datos y recomendaciones generales
Información medioambiental

Salvo modificaciones.

ESPAÑOL 51

1.

INSTRUCCIONES DE SEGURIDAD

Por su seguridad y para garantizar el fun­cionamiento correcto del aparato, antes
de instalarlo y utilizarlo por primera vez lea
atentamente este manual del usuario, in­cluidos los consejos y advertencias. Para
evitar errores y accidentes, es importante
que todas las personas que utilicen el
aparato estén perfectamente al tanto de
su funcionamiento y de las características
de seguridad. Conserve estas instruccio­nes y no olvide mantenerlas junto al apa­rato en caso de su desplazamiento o ven­ta para que quienes lo utilicen a lo largo
de su vida útil dispongan siempre de la in­formación adecuada sobre el uso y la se­guridad.
Por la seguridad de personas y bienes, si­ga las normas de seguridad indicadas en
estas instrucciones, ya que el fabricante
no se hace responsable de daños provo­cados por omisiones.

1.1 Seguridad de niños y
personas vulnerables

• Este electrodoméstico no está diseña­do para que lo usen personas (incluidos
niños) con discapacidad física, senso­rial o mental, o con experiencia y cono­cimiento insuficientes, a menos que
una persona responsable de su seguri­dad les supervise o instruya en el uso
del electrodoméstico.

No permita que los niños jueguen con
el electrodoméstico.

• Mantenga los materiales de embalaje
alejados de los niños. Existe riesgo de
asfixia.

• Si va a desechar el aparato, extraiga el
enchufe de la toma, corte el cable de
conexión (tan cerca del aparato como
pueda) y retire la puerta para impedir
que los niños al jugar puedan sufrir
descargas eléctricas o quedar atrapa­dos en su interior.

• Si este aparato, que cuenta con juntas
de puerta magnéticas, sustituirá a un
aparato más antiguo con cierre de
muelle (pestillo) en la puerta, cerciórese
de inutilizar el cierre de muelle antes de
desechar el aparato antiguo. Evitará así
que se convierta en una trampa mortal
para niños.

1.2 Instrucciones generales de
seguridad

Mantenga libres de obstrucciones las
aberturas de ventilación del alojamiento
del aparato o de la estructura empotrada

• El aparato está diseñado para conser­var los alimentos y bebidas de una vi­vienda normal, como se explica en este
folleto de instrucciones.

– áreas de cocina para el personal en

– granjas y por clientes en hoteles, mo-

– entornos de tipo hostales o pensio-

– servicios de catering y actividades si-

• No utilice dispositivos mecánicos ni
medios artificiales para acelerar el pro­ceso de descongelación.

• No utilice otros aparatos eléctricos (co­mo máquinas para hacer helados) den­tro de los aparatos de refrigeración, a
menos que el fabricante haya autoriza­do su utilización para estos fines.

• No dañe el circuito del refrigerante.

• El circuito del refrigerante del aparato
contiene isobutano (R600a). Se trata de
un gas natural con un alto nivel de
compatibilidad medioambiental, aunque
es inflamable.

Durante el transporte y la instalación del
aparato, cerciórese de no provocar da­ños en el circuito de refrigeración.

Si el circuito de refrigeración se daña:
– mantenga el aparato alejado de las

– ventile bien la habitación en la que se

• Es peligroso alterar las especificaciones
o modificar este producto en modo al­guno. Cualquier daño en el cable de ali­mentación puede provocar un cortocir-

ADVERTENCIA

tiendas, oficinas y otros entornos de
trabajo;

teles y otros entornos de tipo resi­dencial;

nes;

milares al por mayor.

llamas y de cualquier fuente de en­cendido

encuentra el aparato

www.electrolux.com

52

• Este aparato es pesado. Debe tener

• No retire ni toque elementos del com-

• Evite la exposición prolongada del apa-

• Las bombillas que se utilizan en este

1.3 Uso diario

• No coloque recipientes calientes sobre

• No almacene gas ni líquido inflamable

• Se deben seguir estrictamente las reco-

cuito, un incendio o una descarga eléc­trica.

ADVERTENCIA

Los componentes eléctricos (ca­ble de alimentación, enchufe,
compresor) debe sustituirlos un
técnico autorizado o personal de
reparaciones profesional a fin de
evitar riesgos.

1.

El cable de alimentación no se de­be prolongar.

2.

Compruebe que la parte posterior
del aparato no aplaste ni dañe el
enchufe. Un enchufe aplastado o
dañado puede recalentarse y pro­vocar un incendio.

3.

Cerciórese de que tiene acceso al
enchufe del aparato.

4.

No tire del cable de alimentación.

5.

Si la toma de red está floja, no in­troduzca el enchufe. Existe riesgo
de descarga eléctrica o incendio.

6.

No utilice el aparato sin la tapa de
la bombilla (si está provisto de ella)
de iluminación interior.

precauciones durante su desplaza­miento.

partimento congelador con las manos
húmedas o mojadas, ya que podría su­frir abrasión de la piel o quemaduras
por congelación.

rato a la luz solar directa.

aparato (si está provisto de ellas) son
especiales, y se han seleccionado ex­clusivamente para uso en aparatos do­mésticos. No pueden utilizarse para la
iluminación de la vivienda.

las piezas plásticas del aparato.

en el aparato, ya que podrían estallar.

mendaciones sobre almacenamiento
del fabricante del aparato. Consulte las
instrucciones correspondientes.

1.4 Cuidado y limpieza

• Antes de realizar cualquier tarea de
mantenimiento, apague el aparato y de­senchúfelo de la toma de corriente.

• No limpie el aparato con objetos metáli­cos.

• Revise regularmente el desagüe del
agua descongelada del frigorífico. Si es
necesario, limpie el desagüe. Si el de­sagüe se bloquea, el agua se acumula­rá en la base del aparato.

1.5 Instalación

Para realizar la conexión eléctrica,
siga atentamente las instrucciones
de los párrafos correspondientes.

• Desembale el aparato y compruebe
que no tiene daños. No conecte el apa­rato si está dañado. Informe de los po­sibles daños de inmediato a la tienda
donde lo adquirió. En ese caso, con­serve el material de embalaje.

• Es recomendable esperar al menos dos
horas antes de conectar el aparato, pa­ra permitir que el aceite regrese al com­presor.

• El aparato debe contar con circulación
de aire adecuada alrededor, ya que de
lo contrario se produce recalentamien­to. Para conseguir una ventilación sufi­ciente, siga las instrucciones corres­pondientes a la instalación.

• Siempre que sea posible, la parte pos­terior del producto debe estar contra
una pared, para evitar que se toquen
las partes calientes (compresor, con­densador) y se produzcan quemaduras.

• El aparato no debe colocarse cerca de
radiadores ni de hornillas de cocina.

• Asegúrese de que es posible acceder
al enchufe después de instalar el elec­trodoméstico.

• Realice la conexión sólo a un suministro
de agua potable (si está prevista una
conexión de agua).

1.6 Servicio técnico

• Un electricista homologado deberá rea­lizar las tareas que se requieran para
ejecutar el servicio o mantenimiento de
este electrodoméstico.

• Las reparaciones de este aparato debe
realizarlas un centro de servicio técnico
autorizado y sólo se deben utilizar re­cambios originales.

1.7 Protección del medio

ambiente

Este aparato no contiene gases
perjudiciales para la capa de ozo­no, ni en el circuito de refrigerante
ni en los materiales aislantes. El
aparato no se debe desechar jun-

2. FUNCIONAMIENTO

ESPAÑOL 53

to con los residuos urbanos. La
espuma aislante contiene gases
inflamables: el aparato se debe
desechar de acuerdo con la nor­mativa vigente, que puede solici­tar a las autoridades locales. No
dañe la unidad de refrigeración,
en especial la parte trasera, cerca
del intercambiador de calor. Los
materiales de este aparato marca-

dos con el símbolo
clables.

son reci-

2.1 Encendido

Introduzca el enchufe en la toma.
Gire el regulador de temperatura hacia la
derecha, a un ajuste intermedio.

2.2 Apagado

Para apagar el aparato, gire el regulador
de temperatura hasta la posición "O".

2.3 Regulación de la

temperatura

La temperatura se regula automáticamen­te.
Para utilizar el aparato, proceda de la ma­nera siguiente:

• Gire el regulador de temperatura hacia
ajustes más bajos para obtener el frío
mínimo.

• Gire el regulador de temperatura hacia
ajustes más altos para obtener el frío
máximo.

3. USO DIARIO

3.1 Limpieza de las partes

internas

Antes del empleo limpiar todas las partes
internas con agua tibia y jabón neutro, a
fin de eliminar el característico olor de
nuevo y secarlas luego cuidadosamente.

Lo más conveniente es ajustar la
temperatura en una posición inter­media.

Sin embargo, el ajuste exacto debe elegir­se teniendo en cuenta que la temperatura
interior del aparato depende de:

• la temperatura ambiente

• la frecuencia con que se abre la puerta

• la cantidad de alimentos guardados

• la ubicación del aparato.
Si la temperatura ambiente es ele-

vada o el aparato está totalmente
lleno y se ha ajustado a las tem­peraturas más bajas, puede man­tenerse en marcha de manera
continua provocando la formación
de escarcha en la pared posterior.
En tal caso, el mando debe colo­carse a temperatura más elevada
para permitir la descongelación
automática y reducir así el consu­mo energético.

No utilice detergentes ni polvos
abrasivos, ya que podrían dañar el
acabado

www.electrolux.com

54

3.2 Estantes móviles

3.3 Colocación de los estantes de la puerta

Las paredes del frigorífico cuentan con
una serie de guías para colocar los estan­tes del modo que se prefiera.

Para poder guardar alimentos de distintos
tamaños, los estantes de la puerta se
pueden colocar a diferentes alturas.
Para cambiar la posición de los estantes:
mueva paulatinamente el estante en la di­rección de las flechas hasta retirarlo del
soporte y colóquelo en la posición que
desee.

1

4. CONSEJOS ÚTILES

4.1 Consejos para ahorrar

energía

• No abra la puerta con frecuencia ni la
deje abierta más tiempo del estricta­mente necesario.

• Si la temperatura ambiente es elevada,
la temperatura del aparato se ha ajusta­do en los valores más altos y está total­mente lleno, el compresor podría fun­cionar de manera continua, provocan­do la formación de escarcha o hielo en
el evaporador. Si esto sucede, gire el
regulador de temperatura a valores in­feriores para permitir la descongelación
automática y ahorrar en el consumo
eléctrico.

2

4.2 Consejos para la
refrigeración de alimentos
frescos

Para obtener los mejores resultados:

• no guarde en el frigorífico alimentos ca­lientes ni líquidos en evaporación;

• cubra o envuelva los alimentos, en es­pecial si tienen sabores fuertes;

• coloque los alimentos de modo que el
aire pueda circular libremente entre
ellos.

4.3 Consejos para la

refrigeración

Consejos útiles:

Carne (de todo tipo): guárdela en bolsas
de plástico y colóquela en el estante de
vidrio, sobre el cajón de las verduras.
Por razones de seguridad, guárdela de
ese modo durante uno o dos días, como
máximo.
Alimentos cocinados, platos fríos, etc..:
los debe cubrir y puede colocarlos en
cualquiera de los estantes.
Frutas y verduras: se deben limpiar a con­ciencia y colocar en los cajones especia­les suministrados a tal efecto.

5. CUIDADO Y LIMPIEZA

ESPAÑOL 55

Mantequilla y queso: colóquelos en reci­pientes herméticos especiales o envueltos
en papel de aluminio o en bolsas de plás­tico, para excluir tanto aire como sea po­sible.
Botellas de leche: deben tener tapa y se
colocarán en el estante para botellas de la
puerta.
Los plátanos, las patatas, las cebollas y
los ajos, si no están empaquetados, no
deben guardarse en el frigorífico.

PRECAUCIÓN

Antes de realizar tareas de mante­nimiento, desenchufe el aparato.

Este equipo contiene hidrocarbu­ros en la unidad de refrigeración;
por tanto, el mantenimiento y la
recarga deben estar a cargo ex­clusivamente de técnicos autori­zados.

5.1 Limpieza periódica

El equipo debe limpiarse de manera habi­tual:

• Limpie el interior y los accesorios con
agua templada y un jabón neutro.

• Revise y limpie periódicamente las jun­tas de la puerta para mantenerlas lim­pias y sin restos.

• Aclare y seque a fondo.

No mueva, dañe ni tire de los con­ductos o cables del interior del ar­mario.
No utilice detergentes, polvos
abrasivos, productos de limpieza
perfumados ni cera para limpiar el
interior, ya que dañarán la superfi­cie y dejarán un fuerte olor.

Limpie el condensador (rejilla negra) y el
compresor de la parte posterior del apa­rato con un cepillo. Esa operación mejo-

rará el rendimiento del aparato y reducirá
el consumo eléctrico.

Tenga cuidado para no dañar el
sistema de refrigeración.

Muchas marcas de limpiadores de super­ficies de cocina contienen químicos que
pueden atacar o dañar los plásticos del
aparato. Por tal razón, se recomienda que
el exterior del aparato se limpie sólo con
agua templada a la que se añadirá un po­co de líquido lavavajillas.
Después de la limpieza, vuelva a conectar
el aparato a la toma de red.

5.2 Periodos sin funcionamiento

Si el aparato no se utiliza durante un tiem­po prolongado, tome las siguientes pre­cauciones:

• desconecte el aparato de la red

eléctrica;

• extraiga todos los alimentos;

• descongele (si así está previsto) y limpie
el aparato y todos sus accesorios.

• deje la puerta(s) entreabierta para pre­venir olores desagradables.

Si va a mantener el armario en marcha,
solicite a alguien que lo inspeccione de
vez en cuando para evitar que los alimen­tos se echen a perder en caso de un cor­te de energía.

www.electrolux.com

56

5.3 Descongelación del frigorífico

6. QUÉ HACER SI…

La escarcha se elimina automáticamente
del evaporador del frigorífico cada vez
que se detiene el compresor, durante el
funcionamiento normal. El agua de la des­congelación se descarga por un canal ha­cia un recipiente especial situado en la
parte posterior del aparato, sobre el mo­tor compresor, desde donde se evapora.
Limpie periódicamente el orificio de salida
del agua de descongelación situado en la
mitad del canal del compartimento frigorí­fico para evitar que el agua se desborde y
caiga sobre los alimentos del interior Utili­ce el limpiador especial suministrado, que
hallará ya colocado en el orificio de desa­güe.

ADVERTENCIA

Antes de realizar cualquier repara­ción, desconecte el enchufe del
aparato de la toma de red.
Sólo un electricista o un técnico
profesional debe llevar a cabo
cualquier reparación que no figure
en este manual.

Se producen ruidos durante el
funcionamiento normal (compre­sor, circulación del refrigerante).

Problema Posible causa Solución
El aparato no fun-

El aparato está apagado. Encienda el aparato.

ciona. La bombilla
no funciona.

El aparato no está correc-

tamente enchufado a la
toma de corriente.

El aparato no recibe sumi-

nistro eléctrico. No hay
tensión en la toma de co­rriente.

Enchufe el aparato correc­tamente a la toma de co­rriente.

Enchufe un aparato eléctri­co diferente a la toma de
corriente.
Llame a un electricista cua­lificado.

La bombilla no fun­ciona.

La bombilla está en espe­ra.

Cierre y abra la puerta.

La bombilla es defectuosa. Consulte la sección "Cam-

bio de la bombilla".

El compresor fun­ciona continuamen-

La temperatura no se ha
ajustado correctamente.

Seleccione una temperatu­ra más alta.

te.

Problema Posible causa Solución

La puerta no está bien ce-

rrada.

La puerta se ha abierto

con excesiva frecuencia.

Consulte la sección "Cierre
de la puerta".

No mantenga abierta la
puerta más tiempo del ne­cesario.

La temperatura de los ali-

mentos es demasiado al­ta.

Deje que la temperatura de
los alimentos descienda a
la temperatura ambiente
antes de guardarlos.

La temperatura ambiente

es demasiado alta.

El agua fluye por la
placa posterior del
frigorífico.

Durante el proceso de
descongelación automáti­ca, el hielo se descongela

Reduzca la temperatura
ambiente.

Es correcto.

en la placa posterior.

El agua fluye al inte­rior del frigorífico.

Los alimentos impiden que

La salida de agua está
obstruida.

el agua fluya al colector.

Limpie la salida de agua.

Asegúrese de que los ali­mentos no entran en con­tacto con la placa posterior.

El agua fluye hacia
el suelo.

El agua de la descongela­ción no fluye hacia la ban­deja de evaporación situa-

Fije la salida de agua de
descongelación a la bande­ja de evaporación.

da sobre el compresor.

La temperatura del
aparato es demasia­do baja.

La temperatura del
aparato es demasia­do alta.

El regulador de temperatu­ra no se ha ajustado co­rrectamente.

El regulador de temperatu­ra no se ha ajustado co­rrectamente.

Seleccione una temperatu­ra más alta.

Seleccione una temperatu­ra más baja.

ESPAÑOL 57

www.electrolux.com

58

6.1 Cambio de la bombilla

6.2 Cierre de la puerta

1.

2.

Limpie las juntas de la puerta.
Si es necesario, ajuste la puerta. Con-

sulte "Instalación".

1.

Desenchufe el aparato de la toma de
corriente.

2.

Retire el tornillo de la tapa de la bom­billa.

3.

Extraiga la tapa de la bombilla (con­sulte la ilustración).

4.

Cambie la bombilla usada por otra de
la misma potencia diseñada específi­camente para aparatos domésticos
(la potencia máxima se indica en la
tapa de la bombilla).

5.

Instale la tapa de la bombilla.

6.

Apriete el tornillo de la tapa de la
bombilla.

7.

Conecte el enchufe a la toma de co­rriente.

8.

Abra la puerta. Compruebe que la
bombilla se ilumina.

3.

Si es necesario, cambie las juntas de­fectuosas. Póngase en contacto con
el servicio técnico.

7. INSTALACIÓN

7.1 Colocación

ADVERTENCIA

Si va a desechar un aparato anti­guo que tiene una cerradura o
cierre en la puerta, deberá asegu­rarse de su inutilización para im­pedir que niños pequeños queden
atrapados en su interior.

El enchufe del aparato debe tener
fácil acceso después de la instala­ción.

Instale el aparato en un punto en el que la
temperatura ambiente se corresponda
con la clase climática indicada en la placa
de datos técnicos del aparato:

Clase
climá­tica

SN De +10°C a +32°C

Temperatura ambiente

Clase

Temperatura ambiente
climá­tica

N De +16°C a +32°C
ST De +16°C a +38°C
T De +16°C a +43°C

7.2 Conexión eléctrica

Antes de conectar el aparato, compruebe
que el voltaje y la frecuencia que apare­cen en la placa de datos técnicos se co­rresponden con el suministro de la vivien­da.
El aparato debe tener conexión a tierra. El
enchufe del cable de alimentación se su­ministra con un contacto para tal fin. Si la
toma de red de la vivienda carece de co­nexión a tierra, conecte el aparato a una
toma de tierra conforme con la normativa,

después de consultar a un electricista
profesional.
El fabricante rechaza toda responsabili­dad si no se toman las precauciones an­tes indicadas.

7.3 Requisitos de ventilación

ESPAÑOL 59

Este aparato es conforme con las directi­vas de la CEE.

5 cm

min.
200 cm

2

7.4 Puerta reversible

min.
200 cm

El aire debe poder circular libremente por
la parte posterior del aparato.

2

La puerta del aparato se abre hacia la de­recha. Si desea abrir la puerta hacia la iz­quierda, siga estas instrucciones antes de
instalar el aparato:

1.

Afloje y retire el perno superior.

2.

Retire la puerta.

3.

Retire el separador.

4.

Afloje el perno inferior con una llave.

En el lado opuesto:

1.

Apriete el perno inferior.

2.

Coloque el separador.

3.

Instale la puerta.

4.

Apriete el perno superior.

www.electrolux.com

60

7.5 Instalación del aparato

PRECAUCIÓN

Compruebe que el cable de ali­mentación puede moverse con fa­cilidad.

x

x

2

Siga estos pasos:

Si es necesario, corte la cinta selladora
adhesiva y péguela al aparato como se
muestra en la figura.

Instale el aparato en el hueco.
Empuje el aparato en el sentido de la fle­cha (1) hasta que la cubierta de la separa­ción superior haga tope contra el mueble
de cocina.
Empuje el aparato en el sentido de la fle­cha (2) contra el mueble en el lado opues­to de la bisagra.

4mm

44mm

1

Ajuste el aparato en el hueco.
Asegúrese de que haya una distancia de
44 mm entre el aparato y el borde delan­tero del mueble.
La tapa de la bisagra inferior (incluida en
la bolsa de accesorios) garantiza la co­rrecta separación entre el aparato y el
mueble.
Asegúrese de que quede un espacio de 4
mm entre el aparato y el mueble.
Abra la puerta. Coloque la tapa de la bisa­gra inferior en su lugar.

ESPAÑOL 61

Fije el aparato al hueco con cuatro torni­llos.

I

I

Retire la parte correcta de la tapa de la bi­sagra (E). No olvide extraer la pieza DX,
en el caso de la bisagra derecha, y la pie­za SX en el caso contrario.

Fije las tapas (C, D) a las lengüetas y a los
orificios de la bisagra.
Fije las tapas (E) a la bisagra.

C

D

E

E

www.electrolux.com

62

Desconecte las piezas (Ha), (Hb), (Hc) y
(Hd).

ca. 50 mm

ca. 50 mm

Hc

Ha

8 mm

Instale la pieza (Ha) en el lado interno del
mueble de cocina.

90°

21 mm

90°

21 mm

Empuje la pieza (Hc) contra la pieza (Ha).

Abra la puerta del aparato y la puerta del
mueble de cocina en un ángulo de 90°.
Introduzca el cuadrado pequeño (Hb) en
la guía (Ha).
Coloque juntas la puerta del aparato y la
puerta del mueble de cocina y marque los
orificios.

Hb

Ha

Hb

8 mm

K

Hb

ESPAÑOL 63

Quite los soportes y ponga una marca a
una distancia de 8 mm desde el borde
exterior de la puerta en la que se debe
colocar el clavo (K).

Ha

Vuelva a colocar el cuadrado pequeño en
la guía y fíjelo con los tornillos suministra­dos.
Alinee las puertas del mueble de cocina y
del aparato mediante el ajuste de la pieza
(Hb).

Presione la pieza (Hd) contra la pieza (Hb).
Finalmente, compruebe que:

• Todos los tornillos están apretados.

• La cinta selladora se ha fijado con fir­meza al armario.

• La puerta abre y cierra correctamente.

8. RUIDOS

Durante el funcionamiento normal del
aparato suelen producirse ciertos ruidos
(compresor, circulación del refrigerante).

Hd

www.electrolux.com

64

SSSRR

HISSS!

R!

CLICK!

BRRR!

OK

SSSRRR!

HISSS!

SSSRRR!

HISSS!

BLUBB!

CLICK!

BRRR!

CRACK!

CLICK!

BRRR!

BLUBB!

BLUBB!

CRACK!CRACK!

9. DATOS TÉCNICOS

Medidas de la cavidad
Altura 1225 mm
Anchura 560 mm
Fondo 550 mm
Voltaje 230-240 V
Frecuencia 50 Hz

La información técnica se encuentra en la
placa de datos técnicos en el lado interior

izquierdo del aparato y en la etiqueta de
energía.

10. ASPECTOS MEDIOAMBIENTALES

residuos de aparatos eléctricos y

Recicle los materiales con el símbolo
Coloque el material de embalaje en los

contenedores adecuados para su
reciclaje.
Ayude a proteger el medio ambiente y la
salud pública, así como a reciclar

.

electrónicos. No deseche los aparatos
marcados con el símbolo

residuos domésticos. Lleve el producto a
su centro de reciclaje local o póngase en
contacto con su oficina municipal.

ESPAÑOL 65

junto con los

www.electrolux.com

66

ESPAÑOL 67

www.electrolux.com/shop

212355391-A-502012
