GENTILE CLIENTE
Ci congratuliamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle
esigenze della vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia.
Il relativo certificato di garanzia lo trova qui allegato. Se dovesse mancare lo richieda al
Rivenditore.
INDICE
Avvertenze e consigli importanti
Installazione
Posizionamento ..............................Pag. 4
Collegamento elettrico ...........................Pag. 4
Pulizia delle parti interne ..........................Pag. 4
Istruzioni per l’incasso integrale ........................Pag. 4
Reversibilità della portina ..........................Pag. 5
Reversibilità della porta...........................Pag. 5
Uso e funzionamento
Funzionamento - regolazione della temperatura ..................Pag. 7
Refrigerazione dei cibi e delle bevande......................Pag. 7
Griglie mobili ..............................Pag. 7
Posizionamento delle mensole della controporta ..................Pag. 7
Congelazione dei cibi freschi .........................Pag. 8
Conservazione dei cibi surgelati ........................Pag. 8
Scongelazione ..............................Pag. 8
...............................Pag. 4
.............................Pag. 7
.........................Pag. 3
Cubetti di ghiaccio.............................Pag. 8
Sbrinamento ...............................Pag. 9
Manutenzione
Lampada di illuminazione ..........................Pag. 10
Periodi di inattività ............................Pag. 10
Assistenza tecnica e ricambi
2
...............................Pag. 10
..........................Pag. 10
Stampato su carta riciclata
Page 3
“
“
“
“
“
“
“
“
“
“
“
AVVERTENZE E CONSIGLI IMPORTANTI
È molto importante che questo libretto istruzioni sia
conservato assieme all’apparecchiatura per qualsiasi
futura consultazione. Se l’apparecchiatura dovesse essere
venduta o trasferita ad un’altra persona, assicurarsi che
il libretto venga fornito assieme, in modo che il nuovo
utente possa essere messo al corrente del funzionamento
della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra
sicurezza e per quella degli altri. Vi preghiamo, dunque,
di volerle leggere attentamente prima d’installare e di
utilizzare l’apparecchiatura.
Qualora questa apparecchiatura, munita di chiusura
magnetica, venisse usata in sostituzione di una con
chiusura a scatto, consigliamo di rendere quest’ultima
inservibile, prima di mettere da parte la vecchia
apparecchiatura. Ciò eviterà che i bambini, giocando, vi
rimangano intrappolati, con grave pericolo per la loro
vita.
“ Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione della
lampadina, sulle apparecchiature che ne sono
provviste).
Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si coprono
di brina. A seconda del modello, tale brina può
essere eliminata automaticamente (sbrinamento
automatico) oppure manualmente.
Non tentare mai di togliere la brina con un
oggetto appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
l’apparecchiatura.
Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di
coperchio.
È pericoloso modificare o tentare di modificare le
caratteristiche di quest’apparecchiatura.
Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il
Centro di Assistenza più vicino ed esigere solo
ricambi originali.
“ Questa apparecchiatura non contiene, nel circuito
refrigerante e nell’isolamento, gas refrigeranti nocivi
per l’ozono; tuttavia lo smaltimento deve avvenire in
maniera adeguata e conforme alle norme vigenti per la
protezione dell’ambiente.
Assicurarsi, dopo aver installato
l’apparecchiatura, che essa non appoggi sul cavo
di alimentazione.
I frigoriferi e/o congelatori domestici sono
destinati unicamente alla conservazione e/o
congelazione degli alimenti.
Durante il normale funzionamento il
condensatore ed il compressore, che sono posti
sul retro dell’apparecchiatura, si riscaldano
sensibilmente. Assicurarsi quindi che
l’installazione venga eseguita come da istruzioni
riportate sul libretto. Un’aerazione insufficiente
comporterà sicuramente un cattivo
funzionamento e dei danni all’apparecchiatura.
Se l’apparecchiatura viene trasportata in
posizione orizzontale è possibile che l’olio
contenuto nel compressore defluisca nel circuito
refrigerante.
Lasciare l’apparecchiatura in posizione verticale
almeno 2 ore prima di metterla in funzione per
dar modo all’olio di refluire nel compressore.
05/96
2222 292-73
3
Page 4
INSTALLAZIONE
Posizionamento
Collocare l’apparecchiatura lontana da fonti di
calore, quali: termosifoni, stufe da riscaldamento,
esposizione diretta ai raggi solari ecc.
Le migliori prestazioni si hanno con temperature
dell’ambiente comprese tra: +18
T); +18
(Classe N); +10
° C e +38 ° C (Classe ST); +16 ° C e +32 ° C
° C e +32 ° C (Classe SN). La classe di
° C e +43 ° C (Classe
appartenenza è riportata sulla targhetta matricola.
Collegamento elettrico
Assicurarsi, prima di inserire la spina nella presa di
corrente, che la tensione e la frequenza riportate
sulla targhetta matricola corrispondano a quelle
dell’impianto domestico.
È ammessa una oscillazione di
nominale.
Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza adeguata.
È indispensabile collegare l’apparecchio ad una efficiente
presa di terra.
A tale scopo la spina del cavo di alimentazione è
dotata dell’apposito contatto.
Qualora la presa di corrente dell’impianto domestico non
sia collegata a terra, allacciare l’apparecchio ad un
impianto di terra a parte, conformemente alle norme in
vigore, consultando in proposito un tecnico specializzato.
La Casa Costruttrice declina ogni responsabilità qualora
questa norma antinfortunistica non fosse rispettata.
Questa apparecchiatura è conforme al D.M. 13/4/89 e
alla Direttiva Comunitaria CEE n. 87/308 del 2/6/87
relativa alla soppressione dei disturbi radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;
89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
± 6% sulla tensione
Istruzioni per l’incasso integrale
Modelli Altezza vano Prof. vano Largh. vano
FI 243 EN 1225 mm 550 mm 560 mm
FI 185 EN 1030 mm 550 mm 560 mm
Per una adeguata
ventilazione seguire
le indicazioni della
figura.
D028
50-min. cm2 200
min.
cm
2
200
Pulizia delle parti interne
Prima dell’uso pulire tutte le parti interne con acqua
tiepida e sapone neutro allo scopo di togliere il
caratteristico odore di nuovo, indi asciugare
accuratamente.
Non usare detersivi nè polveri abrasive che sono
dannose alle finiture.
4
Page 5
Reversibilità della portina
Con l’ausilio di un cacciavite sganciare il supporto
(1) premendo sulla molla interna (vedi figura) ed
estrarlo dalla sede assieme alla portina;
togliere il tappo (2) e inserirlo sul lato opposto
nell’apertura lasciata libera;
ruotare di 180
portina, togliere
il supporto (1) e
rimontarlo sul
180°
2
PR140
Per garantire una corretta conservazione degli
alimenti la portina è dotata di un semplice
dispositivo a molla che la mantiene in posizione
aperta finchè la stessa non venga accuratamente
chiusa.
lato opposto.
Rimontare la
portina inserendo
il perno superiore
e il supporto
1
inferiore (1) finché
questo non sarà
bloccato.
° la
Reversibilità della porta
Prima di ogni operazione staccare la spina dalla presa di
corrente.
La porta
dell’apparecchia-
A
B
D163
Attenzione
Ultimata la reversibilità della porta, controllare che
la guarnizione magnetica sia aderente al mobile.
Se la temperatura ambiente è fredda (ad es. in
inverno), può succedere che la guarnizione non
aderisca perfettamente al mobile. In tal caso
attendere il naturale rinvenimento della guarnizione
stessa oppure accelerare tale processo riscaldando
la parte interessata con un normale asciugacapelli.
tura è fissata per
mezzo di perni,
per il trasporto.
Svitare i perni (A)
e (B) del lato
interessato
all’apertura della
porta.
5
Page 6
D022
D108

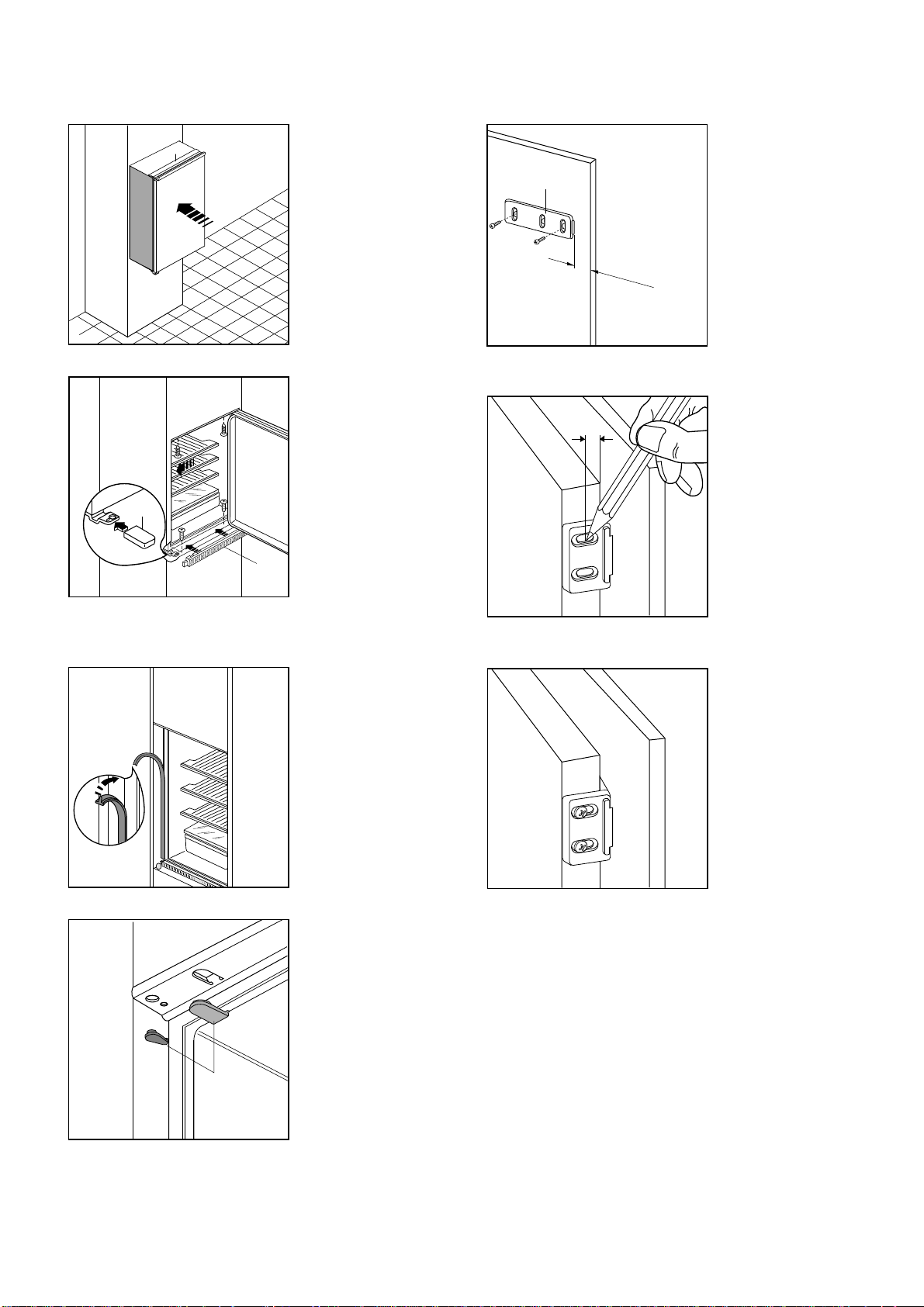

1. Spingere
A
l’apparecchiatura
nel vano colonna
fino a che il
H
coprifuga
superiore (A)
vada in battuta
con il mobile.
20mm
5. Appoggiare le
guide (H) sulla
parte interna
della porta del
mobile come
indicato in figura
e segnare la
posizione dei fori
esterni.
Dopo aver
preparato i fori
D094
avvitare le guide
con viti 3,5x16 mm sulla porta del mobile.
2. Accostare
l’apparecchiatura
al fianco opposto
alla cerniera
8mm
porta.
Fissare l’apparecchiatura con le 4
D
viti in dotazione.
Applicare la griglia
di aerazione (C) e il
C
coperchio
copricerniera (D)
inserendoli a
PR34
scatto.
6. Aprire la porta
dell’apparecchiatura e quella del
mobile a 90
° ca.
Posizionare la
squadretta sopra
le guide.
Tenere insieme la
porta
dell’apparecchiatura e quella del
mobile e segnare
i fori.
D109
3. Applicare a
pressione il
coprifuga, tra
apparecchiatura e
mobile.
7. Togliere le
squadrette ed
eseguire i fori con
Ø 2 mm.
Posizionare
nuovamente le
squadrette sopra
le guide e
avvitare con le
viti in dotazione
(3,5x16 mm). Per
PR35
l’eventuale
operazione di
4. Applicare i
coperchietti (B)
sulle alette dei
coprifuga e nei
allineamento della porta del mobile, utilizzare il
gioco dei fori asolati.
Al termine delle operazioni è necessario controllare
l’esatta chiusura della porta dell’apparecchiatura.
fori per le
cerniere.
B
D110
6
Page 7
USO E FUNZIONAMENTO
O
Funzionamento - regolazione della temperatura
Per far funzionare l’apparecchiatura, ruotare in
senso orario la manopola del termostato dalla
posizione di arresto «
in funzione del freddo desiderato:
numeri bassi = meno freddo
numeri alti = più freddo
La temperatura all’interno dell’apparecchiatura si
regola automaticamente; generalmente la posizione
intermedia della manopola è la più indicata.
Con la manopola sui numeri più alti, a temperatura ambiente elevata ed una notevole quantità di alimenti, il funzionamento può
essere continuo con formazione di brina o ghiaccio sulle superfici
di raffreddamento.
In tal caso è necessario posizionare la manopola sui numeri più
bassi, in modo da consentire lo sbrinamento automatico e, di conseguenza un minor consumo di energia elettrica.
» ad una posizione successiva
Refrigerazione dei cibi e delle bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti (specie se
contengono aromi);
disporre gli alimenti in modo che l’aria possa
circolare liberamente attorno ad essi.
Carne (di tutti i tipi): va avvolta con del protettivo.
Tempo massimo di conservazione: 1-2 giorni.
Cibi cotti, piatti freddi, ecc. devono essere ben coperti e si
possono disporre su qualsiasi griglia.
Frutta e verdura ben pulite, vanno poste nel cassetto
previsto.
Banane, patate, cipolla ed aglio, se non sono
confezionati,
non vanno messi in frigorifero.
Griglie mobili
Sulle pareti della
cella sono ricavate
delle guide che
consentono un
inserimento delle
griglie o dei
ripiani in
posizioni diverse.
D040
Posizionamento delle mensole della controporta
Le mensole della
controporta
possono essere
cambiate di
posizione.
L’operazione si
effettua in questo
modo:
forzare
gradualmente la
D064
frecce fino ad ottenere lo sganciamento, indi
rimontarla nella posizione desiderata.
mensola nel senso
indicato dalle
Per una pulizia
più accurata la
mensola
superiore può
essere tolta
agendo nel senso
indicato dalle
frecce e quindi
ricollocata nella
sua posizione.
D066
7
Page 8
Congelazione dei cibi freschi
Lo scomparto è adatto alla congelazione di
cibi freschi e alla conservazione a lungo termine di
cibi congelati e surgelati.
Per la congelazione non è necessario variare la
posizione della manopola del termostato da quella di
normale funzionamento.
Tuttavia, volendo ottenere una congelazione più
rapida, ruotare la manopola del termostato verso la
posizione di massimo freddo; con la manopola in
quest’ultima posizione, la temperatura nello
scomparto refrigerante potrebbe scendere al di
sotto di 0
Se ciò si verificasse riportare la manopola del
termostato in corrispondenza di una posizione che
consenta una temperatura meno fredda.
Per ottenere i massimi vantaggi dal processo di
congelazione diamo alcuni consigli importanti:
la quantità massima di alimenti che possono essere
congelati in 24 h è riportata sulla «targhetta matricola»;
il processo di congelamento dura 24 ore. In questo
lasso di tempo non si dovrebbe aggiungere altro
cibo da congelare;
congelare solo alimenti di ottima qualità, freschi e
ben puliti;
dividere tutto in piccole parti, in modo da favorire la
rapidità della congelazione e consentire lo
scongelamento solo della quantità necessaria;
avvolgere gli alimenti in fogli di alluminio o politene.
Gli stessi devono essere bene aderenti ai cibi e ben
chiusi;
evitare di mettere i prodotti da congelare a contatto
di quelli già congelati; ciò eviterà l’innalzamento
della temperatura di questi ultimi;
tenere presente che gli alimenti magri si conservano
meglio e più a lungo di quelli grassi e che il sale
riduce il tempo di conservazione;
non consumare immediatamente i ghiaccioli
prelevati dallo scomparto congelatore: possono
provocare scottature da freddo;
è consigliabile indicare sulla confezione la data di
inizio della congelazione al fine di poter controllare il
tempo di conservazione;
sulla controporta oppure sulla scheda (se in
dotazione) sono schematizzati alcuni animali e tipi di
alimenti ed i mesi (numero) di conservazione dal
momento della congelazione;
° C.
Conservazione dei cibi surgelati
Al momento della messa in funzione o dopo un
periodo di inattività, introdurre gli alimenti
nell’apparecchio dopo averlo fatto funzionare per
almeno due ore con la manopola del termostato sulla
posizione di massimo freddo, quindi ruotare la
manopola sulla posizione di funzionamento normale.
Per utilizzare nel modo migliore lo scomparto è
necessario:
assicurarsi che i surgelati siano stati ben conservati
dal rivenditore;
che il trasporto, dall’acquisto alla sistemazione nello
scomparto, sia breve;
non aprire troppo frequentemente la porta dello
scomparto e non lasciarla aperta più del necessario.
Una volta scongelati, gli alimenti si deteriorano in
breve tempo e non possono venir ricongelati.
Non superare il periodo di conservazione indicato
sulle confezioni dal produttore dei cibi.
Importante
In caso di interruzione di corrente durante la
conservazione dei cibi congelati o surgelati, non aprire
assolutamente la porta dello scomparto congelatore. I cibi
non si deteriorano se l’interruzione è breve (fino a 6-8
ore) e lo scomparto congelatore è carico, diversamente è
consigliabile consumarli al più presto (un innalzamento
della temperatura dei surgelati abbrevia il periodo di
conservazione).
Scongelazione
Gli alimenti surgelati o congelati, prima di essere
usati, possono essere scongelati nel frigorifero o a
temperatura ambiente, a seconda del tempo
disponibile per l’operazione.
I pezzi piccoli possono essere cucinati direttamente
appena tolti dal congelatore; in questo caso, però, il
tempo di cottura sarà più lungo.
Cubetti di ghiaccio
Il frigorifero è equipaggiato con una o più vaschette
per la formazione dei cubetti di ghiaccio.
Dette vaschette vanno riempite di acqua potabile e
riposte nello scomparto congelatore.
Si raccomanda di non usare utensili metallici per
staccare le vaschette.
non mettere nello scomparto congelatore bevande gassate:
possono esplodere.
8
Page 9

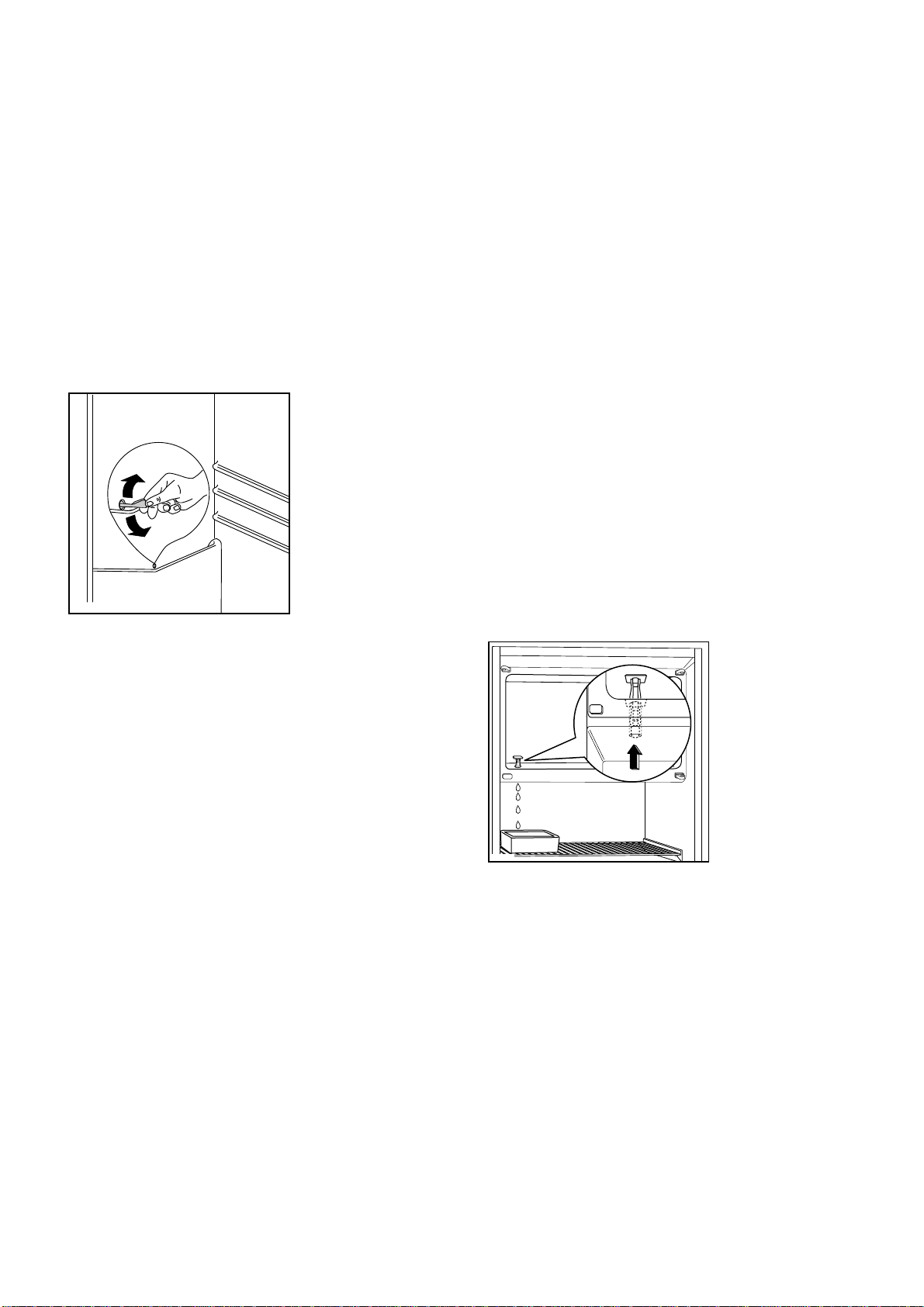

Sbrinamento
Sull’evaporatore dello scomparto refrigerante la
brina viene eliminata automaticamente ad ogni
arresto del motocompressore. L’acqua di
sbrinamento, tramite un apposito convogliatore,
viene raccolta in una bacinella posta nella parte
posteriore sopra il motocompressore
dell’apparecchiatura, da dove evapora.
Si raccomanda di pulire periodicamente il foro di scarico
dell’acqua di sbrinamento, posto nella parte centrale
dell’apposito convogliatore nello scomparto refrigerante,
utilizzando l’apposito «pulitore» che si trova nel foro, per
evitare che l’acqua di sbrinamento cada sui cibi.
D037
Nello scomparto congelatore invece, la brina dovrà
essere eliminata ogniqualvolta si è formato uno
spesso strato (4 mm circa) utilizzando l’apposito
raschietto in plastica fornito con l’apparecchiatura.
Durante questa operazione non è necessario
interrompere il collegamento elettrico o togliere gli
alimenti contenuti nello scomparto.
Si raccomanda di non impiegare utensili metallici per
asportare la brina onde evitare gravi danni
all’apparecchio.
Non usare alcun dispositivo meccanico o altro mezzo
artificiale per accelerare il processo di sbrinamento
tranne quelli qui raccomandati.
Qualora si formasse uno spesso strato di ghiaccio,
sarà necessario effettuare uno sbrinamento
completo, procedendo come segue:
porre la manopola del termostato in posizione «
O» o
staccare la spina dalla presa di corrente;
avvolgere gli alimenti in parecchi fogli di giornale e
riporli in un luogo molto fresco;
lasciare la porta aperta, porre una bacinella sulla
prima griglia dello scomparto frigorifero in
corrispondenza del foro di scarico, estrarre il tappo
di chiusura come indicato in figura;
PR151
a sbrinamento avvenuto asciugare accuratamente lo
scomparto congelatore e inserire il tappo di
chiusura;
riporre la paletta raschiabrina per utilizzi
successivi;
riportare la manopola del termostato nella posizione
desiderata o reinserire la spina nella presa. Dopo
due o tre ore di funzionamento l’apparecchio è di
nuovo pronto per la conservazione dei cibi surgelati.
Attenzione
Un innalzamento della temperatura dei surgelati
durante lo sbrinamento potrebbe ridurne il tempo di
conservazione.
9
Page 10
MANUTENZIONE
Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.
Lampada di illuminazione
La lampada di illuminazione dello scomparto refrigerante è accessibile tramite le seguenti operazioni:
“ svitare la vite di fissaggio della plafoniera;
“ sganciare la parte mobile esercitando una
pressione su di essa come indicato in figura.
Qualora, a porta aperta, la lampada non si accendesse,
controllare che sia avvitata bene; se il difetto rimane
sostituire la lampada con una di pari potenza.
La potenza massima è riportata sul diffusore.
Periodi di inattività
Durante i periodi in cui l’apparecchiatura non è in
funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l’interno e tutti gli accessori;
lasciare le porte socchiuse per evitare la formazione
di odori sgradevoli.
D411
ASSISTENZA TECNICA E RICAMBI
Qualora l’apparecchiatura presentasse qualche
disfunzione, è bene controllare:
“ che la spina sia ben inserita nella presa di
corrente;
“ che non manchi l’energia elettrica;
“ che la manopola del termostato si trovi in
posizione intermedia.
Inoltre:
“ se l’apparecchiatura è eccessivamente rumorosa
verificare che i fianchi non siano a contatto con
mobili o schienali che possono causare rumore o
vibrazioni;
“ se vi sono tracce di acqua sul fondo dello scomparto,
verificare che il foro di deflusso dell’acqua derivante
dallo sbrinamento non sia ostruito.
Dopo le verifiche di cui sopra, se la disfunzione
dovesse permanere, è bene chiamare il Centro di
Assistenza Tecnica più vicino.
La Casa Costruttrice non risponde delle possibili inesattezze, imputabili a
errori di stampa o di trascrizione, contenute nel presente opuscolo. Si
riserva di apportare ai propri prodotti quelle modifiche che ritenesse
necessarie o utili, anche nell’interesse dell’utenza, senza pregiudicare le
caratteristiche essenziali di funzionalità e sicurezza.
Per un sollecito intervento è importante, all’atto della chiamata,
indicare il tipo di difetto, il modello di apparecchiatura (Mod.), il
numero di prodotto (Prod. No.) e il numero di fabbricazione
(Ser. No.), rilevati dal certificato di garanzia o dalla targhetta
matricola posta all’interno dell’apparecchiatura.
Prod. No. . . . . . . . Ser. No. . . . .
Mod. . . . . .
D012
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
DISTRI
PARTS
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
10
Loading...
