FRIGORIFERO
FI 1540 FB
2222683-41
LIBRETTO ISTRUZIONI
2
Gentile cliente
Ci congratutiamo con Lei per avere scelto un prodotto di qualità, concepito per rispondere alle esigenze della
vita moderna.
La Sua nuova apparecchiatura è coperta da garanzia. Il relativo certificato di garanzia lo trova qui allegato.
Se dovesse mancare lo richieda al Rivenditore.
Avvertenze e consigli importanti 3
Per l’utente
La vostra apparecchiatura 4
Uso 5
Pulizia delle parti interne 5
Funzionamento 5
Regolazione della temperatura 5
Refrigerazione dei cibi e delle bevande 5
Congelazione dei cibi freschi 5
Conservazione dei cibi surgelati 5
Scongelazione 6
Cubetti di ghiaccio 6
Griglie mobili 6
Posizionamento delle mensole della controporta 6
Consigli 7
Consigli per la refrigerazione 7
Consigli per la congelazione 7
Consigli per la conservazione dei cibi surgelati 7
Manutenzione 8
Sbrinamento 8
Pulizia periodica 9
Pulizia straordinaria 9
Periodo di inattività 9
Lampada di illuminazione 9
Se qualcosa non funziona ... 10
Per l’installatore
Caratteristiche tecniche 11
Installazione 11
Posizionamento 11
Collegamento elettrico 11
Preparazione griglia 12
Reversibilità della porta 12
Reversibilità della portina 12

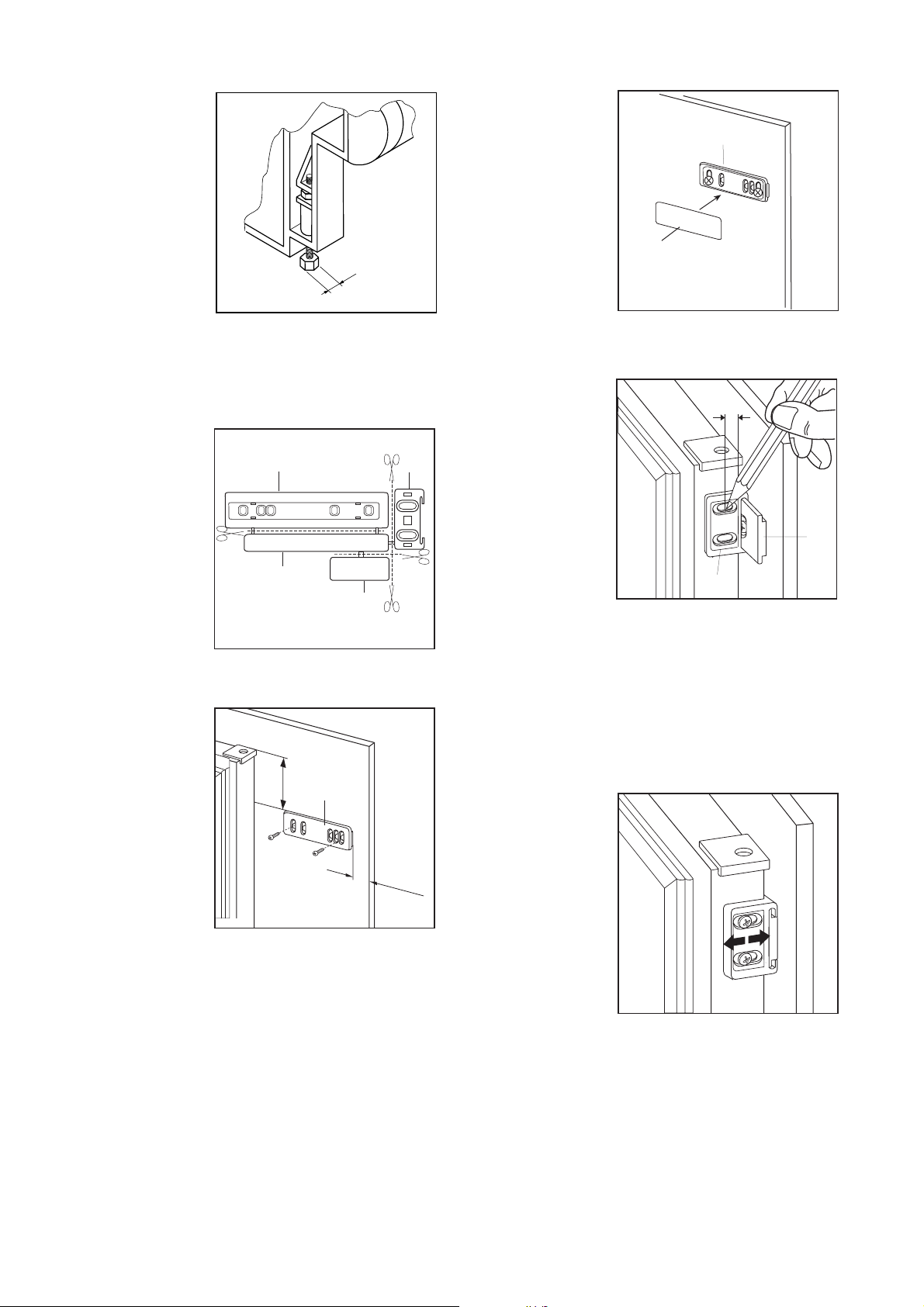

Istruzioni per l’incasso 13
Montaggio del battiscopa 15
INDICE
3
Sicurezza generale
■
Qualora questa apparecchiatura, munita di
chiusura magnetica, venisse usata in sostituzione
di una con chiusura a scatto, consigliamo di
rendere quest’ultima inservibile, prima di mettere
da parte la vecchia apparecchiatura. Ciò’ eviterà
che i bambini, giocando, vi rimangano intrappolati,
con grave pericolo per la loro vita.
■
Togliere la spina dalla presa di corrente prima di
procedere a qualsiasi operazione di pulizia e
manutenzione (come nel caso di sostituzione della
lampadina, sulle apparecchiature che ne sono
provviste).
■
Quest’apparecchiatura è stata progettata per
essere utilizzata da persone adulte. Fare
attenzione, quindi, che i bambini non si avvicinino
con l’intento di giocarvi.
■
È pericoloso modificare o tentare di modificare le
caratteristiche di quest’ apparecchiatura.
■
Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e la
ricarica deve essere effettuata esclusivamente da
personale autorizzato dall’azienda.
■
Prestare la massima cura nella
movimentazione per non dannegiare parti del
circuito refrigeranteonde evitare possibili
fuoriuscite di fluido.
■
L’apparecchiatura non deve essere collocata
nelle vicinanze di termosifoni o cucine a gas.
■
Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.
■
La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e
deve essere evitato qualsiasi danno al circuito
refrigerante.
■
Solo per i congelatori (esclusi incassati): una
collocazione ottimale è la cantina.
■
Non introdurre apparecchi elettrici all’interno
dell’apparecchiatura (ad es. gelatiera).
Assistenza / Riparazioni
■
Ogni eventuale modifica che si rendesse
necessaria all’impianto elettrico domestico, per
poter installare l’apparecchiatura, dovrà essere
eseguita solo da personale abilitato.
■
Mai riparare l’apparecchiatura da soli. Le
riparazioni effettuate da persone non competenti
possono provocare dei danni. Contattare il Centro
di Assistenza più vicino ed esigere solo ricambi
originali.
Uso
■
I frigoriferi e/o congelatori domestici sono destinati
unicamente alla conservazione e/o congelazione
degli alimenti.
■
In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si
coprono di brina. Aseconda del modello, tale brina
può essere eliminata automaticamente
(sbrinamento automatico) oppure manualmente.
Non tentare mai di togliere la brina con un oggetto
appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
I’apparecchiatura.
■
Attenzione: al di fuori delle temperature ambiente
indicate dalla classe climatica di appartenenza di
questo prodotto, si devono osservare le seguenti
indicazioni: quando la temperatura ambiente
scende al di sotto del valore minimo può non
essere garantita la temperatura di conservazione
nel vano congelatore; pertanto si consiglia di
consumare al più presto gli alimenti in esso
contenuti.
■
In tutte le apparecchiature di refrigerazione e
congelazione ci sono delle superfici che si
coprono di brina. Aseconda del modello, tale
brina pua essere eliminata automaticamente
(sbrinamento automatico) oppure manualmente.
Non tentare mai di togliere la brina con un oggetto
appuntito, si rischierebbe di danneggiare
irrimediabilmente l’evaporatore. Utilizzare a tale
scopo l’apposita paletta fornita con
I’apparecchiatura.
■
Non mettere mai nello scompartimento a bassa
temperatura (congelatore o conservatore) bibite
gassate: possono esplodere.
■
Non introdurre mai liquidi o alimenti caldi e non
riempire fino all’orlo i recipienti muniti di coperchio.
■
Non usare alcun dispositivo meccanico o altro
È molto importante che questo libretto istruzioni sia conservato assieme all’apparecchiatura per
qualsiasi futura consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra
persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere
messo al corrente del funzionamento della macchina e delle avvertenze relative.
Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo,
dunque, di volerle leggere attentamente prima d’installare e di utilizzare l’apparecchiatura.
AVVERTENZE E CONSIGLI
IMPORTANTI
mezzo artificiale per accelerare il processo di
sbrinamento tranne quelli qui raccomandati.
■
Non usare mai oggetti metallici per pulire
l’apparecchiatura; essa potrebbe venir
danneggiata.
Installazione
■
Assicurarsi, dopo aver installato l’apparecchiatura,
che essa non appoggi sul cavo di alimentazione.
Importante: se il cavo di alimentazione si
danneggiasse, dovrà essere sostituito
esclusivamente da personale autorizzato
dall’azienda con uno speciale cavo o assieme
dello stesso tipo.
■
Durante il normale funzionamento il condensatore
ed il compressore, che sono posti sul retro
dell’apparecchiatura, si riscaldano sensibilmente.
Assicurarsi quindi che l’installazione venga
eseguita come da istruzioni riportate sul libretto.
Un’aerazione insufficiente comporterà
sicuramente un cattivo funzionamento e dei danni
all’apparecchiatura.
■
Se l’apparecchiatura viene trasportata in posizione
orizzontale è possibile che l’olio contenuto nel
compressore defluisca nel circuito refrigerante.
Lasciare l’apparecchiatura in posizione verticale
almeno 2 ore prima di metterla in funzione per dar
modo all’olio di refluire nel compressore.
■
L’apparecchiatura non deve essere collocata nelle
vicinanze di termosifoni o cucine a gas.
■
Evitate ogni esposizione prolungata
dell’apparecchiatura ai raggi solari.
■
La parte posteriore dell’apparecchiatura deve
ricevere una sufficiente circolazione d’aria e deve
essere evitato qualsiasi danno al circuito
refrigerante.
Protezione dell’ambiente
■
Questa apparecchiatura non contiene, nel
circuito refrigerante e nell’isolamento, gas
refrigeranti nocivi per l’ozono.
L’apparecchiatura non deve essere smaltita
con rifiuti urbani e rottami. Deve essere evitato
il danneggiamento del circuito refrigerante,
soprattutto nella parte posteriore vicino allo
scambiatore. Informazioni sui centri di raccolta
vengono forniti dall’autorità comunale.
■
I materiali usati in questa apparecchiatura
contrassegnati dal simbolo sono riciclabili.
4
LA VOSTRAAPPARECCHIATURA
➀
➁
➂
➆
➇
➈
➃➄
➅
➀
Mensola burro
➁
Mensola scorrevole
➂
Mensola bottiglie
➃
Bocchetta uscita aria
➄
Filtro (entrata aria)
➅
Cassetti verdura
➆
Ripiani vivande
➇
Termostato
➈
Vano congelatore
5
USO
Pulizia delle parti interne
Prima dell'uso e del collegamento elettrico pulire tutte
le parti interne con acqua tiepida e sapone neutro allo
scopo di togliere il caratteristico odore di nuovo, indi
asciugare accuratamente.
Non usare detersivi nè polveri abrasive che
sono dannose alle finiture.
Funzionamento
Inserire la spina nella presa di corrente. Aprire la
porta del frigorifero e ruotare in senso orario la
manopola del termostato oltre la posizione «O»
(arresto).
L'apparecchiatura è in funzione.
Regolazione della temperatura
La temperatura è regolata automaticamente e può
essere aumentata (meno freddo) ruotando la
manopola verso i numeri più bassi oppure diminuita
(più freddo) ruotandola verso i numeri più alti.
La posizione corretta, comunque, va individuata
tenendo conto che la temperatura interna dipende da
questi fattori:
•
la temperatura ambiente;
•
la frequenza di apertura delle porte;
•
la quantità di alimenti conservati;
•
la collocazione dell'apparecchio.
La posizione intermedia è la più indicata.
Importante
Sulle posizioni di massimo freddo, con
temperatura ambiente elevata, ed una
notevole quantità di alimenti, il
funzionamento può essere continuo, con
formazione di brina o ghiaccio sulla parete
posteriore della cella In tal caso è
necessario ruotare la manopola su una
posizione di minor freddo, in modo da
consentire lo sbrinamento automatico e, di
conseguenza, un minor consumo di energia
elettrica.
Refrigerazione dei cibi e delle
bevande
Per utilizzare nel modo migliore lo scomparto
refrigerante è necessario:
non introdurre nella cella vivande calde o liquidi in
evaporazione;
coprire o avvolgere gli alimenti, specie se contengono
aromi;
disporre gli alimenti in modo che l'aria possa circolare
liberamente attorno ad essi.
Congelazione dei cibi freschi
Lo scomparto è adatto alla congelazione di
cibi freschi e alla conservazione a lungo termine di
cibi congelati e surgelati.
Per la congelazione non è necessario variare la
posizione della manopola del termostato da quella di
normale funzionamento. Tuttavia, volendo ottenere
una congelazione più rapida, ruotare la manopola del
termostato verso la posizione di massimo freddo; con
la manopola in quest’ ultima posizione, la temperatura
nello scomparto refrigerante potrebbe scendere al di
sotto di 0°C. Se ciò si verificasse riportare la
manopola del termostato in corrispondenza di una
posizione che consenta una temperatura meno
fredda.
Conservazione dei cibi surgelati
Al momento della messa in funzione o dopo un
periodo di inattività, introdurre gli alimenti
nell'apparecchio dopo averlo fatto funzionare per
almeno due ore con la manopola del termostato sulla
posizione di massimo freddo, quindi ruotare la
manopola sulla posizione di funzionamento normale.
Importante
In caso di interruzione di corrente durante
la conservazione dei cibi congelati o
surgelati, non aprire assolutamente la porta
dello scomparto congelatore. I cibi non si
deteriorano se l'interruzione è breve (12-13
ore) e lo scomparto congelatore è carico,
diversamente è consigliabile consumarli al
più presto (un innalzamento della
temperatura dei surgelati abbrevia il
periodo di conservazione).
Scongelazione
Gli alimenti surgelati o congelati, prima di essere usati,
possono essere scongelati nel frigorifero o a
temperatura ambiente, a seconda del tempo
disponibile per l'operazione.
I pezzi piccoli possono essere cucinati direttamente
appena tolti dal congelatore; in questo caso, però, il
tempo di cottura sarà più lungo.
Cubetti di ghiaccio
Il frigorifero è equipaggiato con una o più vaschette
per la formazione dei cubetti di ghiaccio. Dette
vaschette vanno riempite di acqua potabile e riposte
nello scomparto congelatore.
Si raccomanda di non usare utensili metallici per
staccare le vaschette.
Griglie mobili
Sulle pareti della cella sono ricavate delle guide che
consentono uno spostamento delle griglie o dei ripiani
in posizioni diverse.
Posizionamento delle mensole della
controporta
La mensola (2) può essere spostata nelle direzioni
indicate dalla freccia (a) secondo l’utilizzo della
mensola bottiglie (3).
Per una pulizia più accurata, le mensole possono
essere tolte, quindi rimontate nella stessa posizione;
l’operazione si effettua in questo modo:
mensola superiore (1): agire nel senso delle frecce;
mensola intermedia (2): ruotare fino a liberare
l’aggancio sulla traversa metallica (4);
mensola bottiglie (3): premere sui pulsanti (b) fino ad
ottenere lo sganciamento e tirare nel senso della
freccia.
6
S.I.010
1
4
3
b
2
a
D040
7
Consigli per la conservazione dei
cibi surgelati
Per utilizzare nel modo migliore lo scomparto è
necessario:
■
assicurarsi che i surgelati siano stati ben
conservati dal rivenditore;
■
che il trasporto, dall'acquisto alla sistemazione
nello scomparto, sia breve;
■
non aprire troppo frequentemente la porta dello
scomparto e non lasciarla aperta più del
necessario.
■
Una volta scongelati, gli alimenti si deteriorano in
breve tempo e non possono venir ricongelati.
■
Non superare il periodo di conservazione indicato
sulle confezioni dal produttore dei cibi.
CONSIGLI
Consigli per la refrigerazione
Alcuni consigli pratici:
Cibi cotti piatti freddi ecc. devono essere
ben coperti e possono essere disposti su qualsiasi
griglia.
Carne e pesce: devono essere ben coperti e
possono essere disposti su qualsiasi griglia.
Frutta e verdura: saranno messe, previa
pulitura, nei cassetti previsti a tale scopo.
Burro e formaggio: devono essere conservati negli
appositi contenitori o avvolti in fogli di plastica o
alluminio per evitare il contatto con l'aria.
Latte in bottiglia: ben chiuse poste nel portabottiglie.
Banane, patate, cipolla ed aglio, se non sono
confezionati non vanno messi in frigorifero.
Consigli per la congelazione
Per ottenere i massimi vantaggi dal processo di
congelazione diamo alcuni consigli importanti:
■
la quantità massima di alimenti che possono
essere congelati in 24 h è riportata sulla
«targhetta matricola»;
■
il processo di congelamento dura 24 ore. In questo
lasso di tempo non si dovrebbe aggiungere altro
cibo da congelare;
■
congelare solo alimenti di ottima qualità, freschi e
ben puliti;
■
dividere tutto in piccole parti, in modo da favorire
la rapidità della congelazione e consentire lo
scongelamento solo della quantità necessaria;
■
avvolgere gli alimenti in fogli di alluminio o
politene. Gli stessi devono essere bene aderenti ai
cibi e ben chiusi;
■
evitare di mettere i prodotti da congelare a
contatto di quelli già congelati; ciò eviterà
l'innalzamento della temperatura di questi ultimi;
■
tenere presente che gli alimenti magri si
conservano meglio e più a lungo di quelli grassi e
che il sale riduce il tempo di conservazione;
■
non consumare immediatamente i ghiaccioli
prelevati dallo scomparto congelatore: possono
provocare scottature da freddo;
■
è consigliabile indicare sulla confezione la data di
inizio della congelazione al fine di poter controllare
il tempo di conservazione;
■
non mettere nello scomparto congelatore
bevande gassate: possono esplodere.
1
2
3
1
2
3
S.I.009
8
MANUTENZIONE
Staccare la spina dalla presa di corrente prima di
eseguire qualsiasi operazione.
Attenzione
Questa apparecchiatura contiene idrocarburi nel
circuito refrigerante; pertanto la manutenzione e
la ricarica devono essere effettuate
esclusivamente da personale autorizzato
dall’azienda.
Sbrinamento
Sulla parete posteriore dello scomparto refrigerante la
brina viene eliminata automaticamente ad ogni arresto
del motocompressore.
L’acqua di sbrinamento, tramite un apposito
convogliatore, viene raccolta nel carter sottostante
l’apparecchiatura, da dove evapora.
Si raccomanda di pulire periodicamente il foro di
scarico (F) dell’acqua di sbrinamento, posto sotto
il cassetto verdura. Tale operazione può essere
effettuata togliendo il cassetto stesso e utilizzando
l’apposito “pulitore” (P) in dotazione. Si eviterà
così che il vano contenente il cassetto verdura si
riempia d’acqua.
Nello scomparto congelatore invece, la brina dovrà
essere eliminata ogni qualvolta si è formato uno
spesso strato (4 mm circa) utilizzando l'apposito
raschietto in plastica fornito con l'apparecchiatura.
Durante questa operazione non è necessario
interrompere il collegamento elettrico o togliere gli
alimenti contenuti nello scomparto.
Qualora si formasse uno spesso strato di ghiaccio,
sarà necessario effettuare uno sbrinamento completo,
procedendo come segue:
1. porre la manopola del termostato in posizione «O»
o staccare la spina dalla presa di corrente;
2. avvolgere gli alimenti in parecchi fogli di giornale e
riporli in un luogo molto fresco;
3. lasciare la porta aperta, porre una bacinella sulla
prima griglia dello scomparto frigorifero in
corrispondenza del foro di scarico, estrarre il tappo
di chiusura come indicato in figura;
4. a sbrinamento avvenuto asciugare accuratamente
lo scomparto congelatore e inserire il tappo di
chiusura.
5. Riporre la paletta raschiabrina per utilizzi
successivi;
6. reinserire la spina nella presa.
7. Riportare la manopola del termostato nella
posizione desiderata. Dopo due o tre ore di
funzionamento l'apparecchio è di nuovo pronto per
la conservazione dei cibi surgelati.
Attenzione
Un innalzamento della temperatura dei
surgelati durante lo sbrinamento potrebbe
ridurne il tempo di conservazione.
Si raccomanda di non impiegare utensili
metallici per asportare la brina onde
evitare gravi danni all'apparecchio.
Non usare alcun dispositivo meccanico o
altro mezzo artificiale per accelerare il
processo di sbrinamento tranne quelli qui
raccomandati.
P
S.I.011
PR151
F
Pulizia periodica
L’apparecchiatura è munita di un filtro (1) montato a
scatto e di una bocchetta di uscita aria (2) sulla griglia
di aereazione che devono essere mantenuti puliti allo
scopo di garantire una buona ventilazione nella zona
posteriore e un funzionamento ottimale
dell’apparecchio stesso.
Il filtro può essere rimosso dalla sua sede e lavato con
acqua.
Per eseguire tale operazione procedere come segue:
1. premere con le dita, contemporaneamente, sui due
pomelli (a) e (b);
2. ruotare il filtro verso il basso;
3. estrarre il filtro.
Per rimontare il filtro procedere nel senso inverso.
Pulizia straordinaria
La struttura dell’apparecchiatura permette di effettuare
una pulizia della zona posteriore vicino al muro, anche
utilizzando un aspirapolvere.
1. Togliere il battiscopa (1);
2. smontare la griglia di aereazione (2);
3. estrarre il carter (3) con cautela facendo attenzione
che non vi siano tracce d’acqua dovute allo
sbrinamento.
Periodi di inattività
Durante i periodi in cui l'apparecchiatura non è in
funzione osservare le seguenti precauzioni:
staccare la spina dalla presa di corrente;
togliere tutti gli alimenti;
sbrinare e pulire l'interno e tutti gli accessori;
lasciare le porte socchiuse per facilitare la circolazione
di aria all'interno in modo da evitare la formazione di
odori sgradevoli.
Lampada di illuminazione
La lampada di illuminazione dello scomparto
refrigerante è accessibile tramite le seguenti
operazioni:
1. svitare la vite di fissaggio della plafoniera;
2. sganciare la parte mobile esercitando una
pressione su di essa come indicato in figura.
Qualora, a porta aperta, la lampada non si
accendesse, controllare che sia avvitata bene; se il
difetto rimane sostituire la lampada con una di pari
potenza.
La potenza massima è riportata sul diffusore.
9
S.I.012
S.I.013
a
3
2
b
1
21
D411
SE QUALCOSA NON FUNZIONA ...
Qualora l'apparecchiatura presentasse qualche disfunzione, è bene controllare:
10
Disturbo
Rimedio
L’apparecchiatura non funziona
L’apparecchiatura raffredda eccessivamente.
Le derrate sono troppo calde.
La lampadina interna non funziona.
Forte formazione di brina nell’apparecchiatura,
eventualmente anche sulla guanizione della controporta.
Frigorifero rumoroso.
Dopo aver modificato la regolazione della temperatura, il
compressore non si reinserisce immediatamente.
Acqua sul fondo dello scomparto frigorifero o sui piani
d’appoggio.
- L’apparecchiatura non è inserita; inserire
l’apparecchiatura.
- La spina di rete non è inserita oppure è allentata; inserire la
spina di rete.
- L’interruttore generale dell’appartamento è scattato oppure
è difettoso; controllare l’interruttore generale e, se
necessario, sostituirlo.
- La presa di corrente è difettosa; i disturbi alla rete di
corrente vengono rimediati dal Vostro elettricista
specializzato.
- La temperatura è regolata su un valore troppo freddo;
regolare temporaneamente il termostato su una posizione
più calda.
- Temperatura non correttamente regolata; consultare il
paragrafo “Regolazione della temperatura.
- La porta è rimasta aperta a lungo; tenere aperta la porta
soltanto per il tempo strettamente necessario.
- Nell’arco delle ultime 24 ore sono state introdotte grandi
quantità di vivande calde; regolare temporaneamente il
termostato us suna posizione più fredda.
- L’apparecchiatura è installata accanto ad una fonte di
calore; consultare il paragrafo “Installazione”.
- La lampadina è difettosa; consultare il paragrafo “Lampada
di illuminazione”.
- La guarnizione della controporta non è ermetica
(eventualmente dopo aver cambiato la battuta della porta);
riscaldare con cautela i punti anermetici della guarnizione
della controporta con un asciugacapelli (non superare i
50°C ca.). Contemporaneamente rimettere in forma la
guarnizione tirandola in modo che poggi perfettamente in
sede.
- L’apparecchiatura non è livellata; correggere ulteriormente i
piedini regolabili.
- L’apparecchiatura è a contatto con la parete oppure con
altri oggetti; allontanare leggermente l’apparecchiatura.
- Un componente installato sul retro dell’apparecchiatura,
p.e. un tubo, tocca un altro componente
dell’apparecchiatura oppure la parete; eventualmente
piegare tale componente con cautela.
- Ciò è normale, non sussiste alcun disturbo; dopo un certo
periodo il compressore si aziona automaticamente.
- Il foro di scarico dell’acqua di sbrinamento è ostruito; vedi il
paragrafo “Sbrinamento”.
Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza
Tecnica più vicino.
Per un sollecito intervento è importante, all'atto della chiamata, indicare il tipo di difetto, il modello di
apparecchiatura (Mod.), il numero di prodotto (Prod. No.) e il numero di fabbricazione (Ser. No.), rilevati
dal certificato di garanzia o dalla targhetta matricola posta all'interno dell'apparecchiatura.
11
I ricambi originali, certificati dal costruttore del
prodotto, e contraddistinti dal seguente marchio
si trovano solo presso i nostri Centri di Assistenza
Tecnica e Negozi di Ricambi Autorizzati.
INSTALLAZIONE
Posizionamento
Collocare l'apparecchiatura lontana da fonti di calore,
quali: termosifoni, stufe da riscaldamento,
esposizione diretta ai raggi solari ecc.
Le migliori prestazioni si hanno con temperature
dell'ambiente comprese tra +18°C e +43°C (classe
T); +18°C e +38°C (classe ST); +16°C e +32°C
(classe N); +10°C e +32°C (classe SN).
La classe di appartenenza è riportata sulla
targhetta matricola.
Per l’incasso nei mobili componibili é necessario
attenersi alle istruzioni specifiche relative alla
incassabilità.
Collegamento elettrico
Assicurarsi prima di inserire la spina nella presa di
corrente, che la tensione e la frequenza riportate sulla
targhetta matricola corrispondano a quelle
dell'impianto domestico.
È ammessa una oscillazione di ±6% sulla tensione
nominale.
Per il funzionamento a tensioni diverse si dovrà
utilizzare un autotrasformatore di potenza adeguata.
CARATTERISTICHE TECNICHE
I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell’apparacchiatura.
Altezza 815 mm
Larghezza 560 mm
Profondità 538 mm
Importante
È indispensabile che l'apparecchiatura sia
collegata ad una efficiente presa di terra.
A tale scopo la spina del cavo di alimenta-zione
è dotata dell'apposito contatto.
Qualora la presa di corrente dell'impianto
domestico non sia collegata a terra, allacciare
l'apparecchiatura ad un impianto di terra a
parte, conformemente alle norme in vigore,
consultando in proposito un tecnico
specializzato.
La Casa Costruttrice declina ogni responsabilità
qualora questa norma antinfortunistica non fosse
rispettata.
Questa apparecchiatura è conforme al D.M.
13/4/89 e alla Direttiva Comunitaria CEE n. 87/308
del 2/6/87 relativa alla soppressione dei disturbi
radio.
Questa apparecchiatura è conforme alle
seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione) e
successive modificazioni;
- 89/336/ CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
Importante
L’apparecchio deve poter essere scollegato
dalla rete; è quindi necessario che la spina
rimanga accessibile ad installazione avvenuta.
DISTRI
PARTS
Preparazione griglia
Togliere la griglia dall'apparecchiatura tirandola a sé
con due mani.
Apertura porta a destra:
- asportare il lato sinistro (A) della griglia incidendolo
dal retro.
Apertura porta a sinistra:
- asportare il lato destro (B) della griglia incidendolo
dal retro.
Successivamente, per riposizionare la griglia
sull'apparecchiatura procedere come segue:
- accostare la griglia alla base dell'apparecchiatura,
quindi premere sui ganci (a) fino allo scatto.
N.B. Montare la griglia dopo aver fissato, con le staffe,
I'apparecchiatura nel vano.
Reversibilità della porta
Prima di ogni operazione staccare la spina del cavo di
alimentazione dell'apparecchiatura dalla presa di
corrente.
Per l'inversione operare come segue:
1. smontare la cerniera superiore (1 ) sorreggendo la
porta affinché non cada;
2. smontare la cerniera inferiore (2);
3. estrarre i tappi (3) dai fori (F) e reinserirli nei fori
(F1) sul lato opposto;
4. rimontare la cerniera superiore (1) sul lato opposto,
in basso (posizione A);
5. rimontare la porta sul perno della cerniera (1 ) in
posizione A;
6. inserire il perno della cerniera inferiore smontata (2)
nel foro superiore (G) della porta, quindi fissare la
cerniera in alto, in posizione B.
12
S.I.002
S.I.001
A
a
B
b
a
a
S.I.003
1
F
B
F
1
G
3
1
F
A
F
2
Istruzioni per l'incasso
1. Le dimensione del vano devono corrispondere a
quelle indicate in figura.
L'apparecchiatura può essere inserita sia tra due
mobili (fig. -a) che come componente terminale (fig.
-b).
2. Fissare posteriormente il pannello laterale con le
squadrette in dotazione .
3. Inserire l'apparecchiatura nel vano accostandola al
fianco opposto alla cerniera porta, fissarla al piano
di lavoro o lateralmente utilizzando le asole (E).
Applicare i coprifuga tra apparecchiatura e mobile.
13
Reversibilità della portina
1. Con l'ausilio di un cacciavite sganciare il supporto
(1) premendo sulla molla interna ed estrarlo dalla
sede assieme alla portina;
2. togliere il tappo (2) e inserirlo sul lato opposto
nell'apertura lasciata libera;
3. ruotare di 180° la portina, togliere il supporto (1) e
rimontarlo sul lato opposto.
4. Rimontare la portina inserendo il perno superiore e
il supporto inferiore (1) finché questo non sarà
bloccato.
Per garantire una corretta conservazione degli
alimenti la portina è dotata di un semplice dispositivo a
molla che la mantiene in posizione aperta finchè la
stessa non venga accuratamente chiusa.
180°
2
1
PR140
820 ÷ 870
S.I.004
SUPER.
D326
600
b
600
550
INFER.
600
a
SUPER.
E
D319
INFER.
E
4. L'apparecchiatura è dotata di piedini regolabili;
pertanto per adattare l'apparecchiatura all'altezza
desiderata (max. 870 mm) è necessario agire sui
piedini posti ai quattro angoli inferiori.
14
30
5. Separare i pezzi A, B, C, D come da figura
6. Appoggiare la guida (A) sulla parte interna della
porta del mobile sopra e sotto come indicato in
figura e segnare la posizione dei fori esterni. Dopo
aver preparato i fori fissare la guida con le viti in
dotazione.
PR33/2
C
A
8. Aprire la porta dell’apparecchiatura e quella del
mobile a 90° ca. Inserire la squadretta (B) nella
guida (A). Tenere insieme la porta dell’apparecchiatura e quella del mobile e segnare i fori come
indicato in figura.Togliere le squadrette e fare dei
fori di Ø 2 mm a 8 mm dal bordo esterno della
porta. Posizionare nuovamente la squadretta sopra
le guida e fissare con le viti in dotazione.
9. Per l’eventuale operazione di allineamento della
porta del mobile, utilizzare il gioco dei fori asolati.
Al termine delle operazioni è necessario controllare
l’esatta chiusura della porta dell’apparecchiatura.
7. Inserire a scatto il coperchietto (C) sulla guida (A).
8mm
PR167
A
B
PR168
S.I.006
A
C
D
PR266
50mm
A
B
20mm
PR166
10. Inserire a scatto il coperchietto (D) sulla
guida (B).
15
PR167/1
D
B
Montaggio del battiscopa
Importante
Per non compromettere la funzionalità
dell'apparecchio è necessario utilizzare la
griglia di ventilazione originale.
■
Nel caso di luce massima di misura A=820 mm e di
altezza del battiscopa di misura a=100 mm, il
battiscopa può essere montato così com'è, senza
modifiche. Lo stesso dicasi nel caso di luce
massima in altezza di misura B=870 mm e di
altezza del battiscopa di misura b=150 mm.
■
Se l'altezza del battiscopa è superiore a a=100
mm, b=150 mm il battiscopa va tagliato fino a metà
della zona coperta dall'apparecchio, a 580 mm di
larghezza su un'altezza residua di a=100 mm,
b=150 mm.
■
Fissare il battiscopa al blocco cucina.
Importante
Il battiscopa deve essere posizionato a una
distanza minima di 25 mm dalla porta.
S.I.007
S.I.008
A = 820
B = 870
25
25 ÷ 80
580
a = 100
b = 150
Loading...
