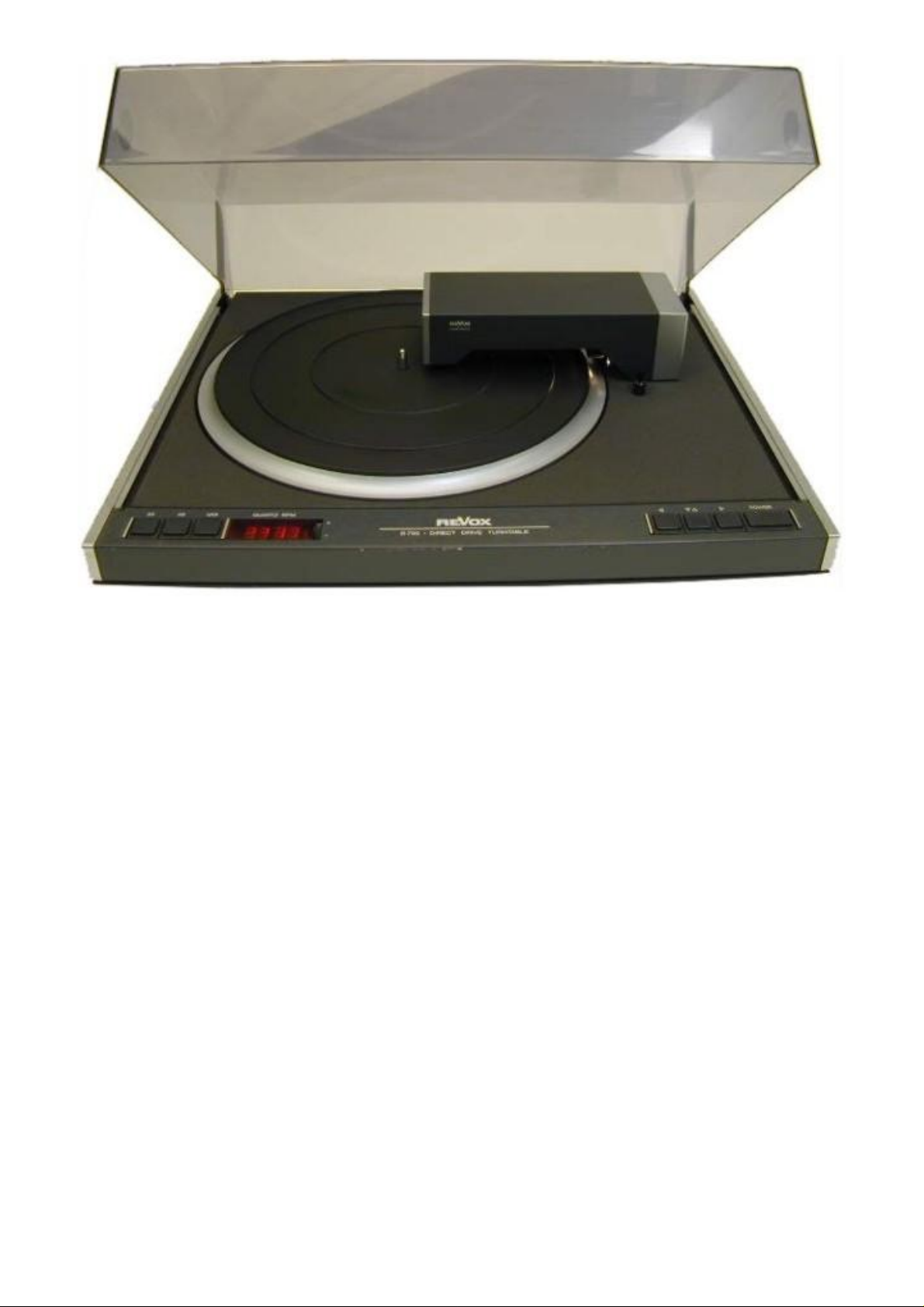

Revox B790, Plattenspieler (1977-1982)
Der Revox B790, ein quarzgesteuertes Direktantriebsgerät mit Tangential-Kurztonarm,
wurde zusammen mit der Hi-Fi-Anlage B77/B750/B760 vorgestellt. Zwar waren nicht
alle Leute vom Design der schwenkbaren "Zigarrenbox" begeistert, doch die
Leistungsmerkmale der Neuschöpfung ließen aufhorchen. Hier wurde nicht einfach eine
bestehende Konzeption verbessert, sondern es wurden grundsätzlich neue Lösungen für
alte Probleme gefunden.
Der ultrakurze "LINATRACK"-Tonarm war 4 cm lang und wog inklusive
Tonabnehmerzelle nur 40 g. Der Tonarm wurde optoelektronisch gesteuert, mittels
Servoantrieb tangential nochgeführt, genau so wie eine Schallplatte auch geschnitten
wurde. Das Aufsetzen war ein Kinderspiel: Platte auflegen, Box eindrehen, Taste
drücken. Der Tonarm benötigte keine Anti-Skating-Vorrichtung, weil durch die
tangentiale Führung keine Skatingkräfte entstanden und damit auch keine
Klirrverzerrungen und kein Übersprechen (hervorgerufen durch Spurwinkelfehler)
auftraten.
Der Plattenteller wies kein Stroboskop zur Kontrolle der Drehzahl auf. Weil ein
Stroboskop ohnehin nur die Netzfrequenz als Referenz benutzt, konnte er darauf
verzichten. Der Antrieb des B790 war genauer. Der bürstenlose, hallkommutierte und
direkt antreibende DC-Motor war via Tachogeber und PLL-Servosteuerung phasenstarr
an eine Quarzreferenz gebunden. Dennoch gab es eine Drehzahlregulierung von ±7 %,
und selbst die variable Drehzahlen wurden quarzgenau gemessen und durch
Leuchtziffern angezeigt.
Der Revox B790 vereinte Sicherheit und Einfachheit in der Bedienung mit bester
Wiedergabequalität, sein Konzept wurde mit drei Patenten geschützt. Vom Revox B790
wurden insgesamt 45000 Einheiten verkauft.
Page 2
Technische Daten
Drehzahlen
33,33 und 45 U/min, quarzgenau ±
Drehzahlgenauigkeit
0,01 %
Drehzahlfeinregulierung
±7%
Tonhöheschwankungen, bewertet
besser als 0,05 %
Rumpel-Geräuschspannungsabstand
besser als 68 dB
Tangentialer Spurfehlwinkel
kleiner als 0,5 Grad
Auflagekraft, einstellbar von
8...20 mN (0,8...2 p)
Bestückung
29 ICs, 30 Transistoren, 24 Dioden, 1 LED, 4 Sieben Segment-Anzeigen
3 Brückengleichrichter
Gewicht
11 kg
