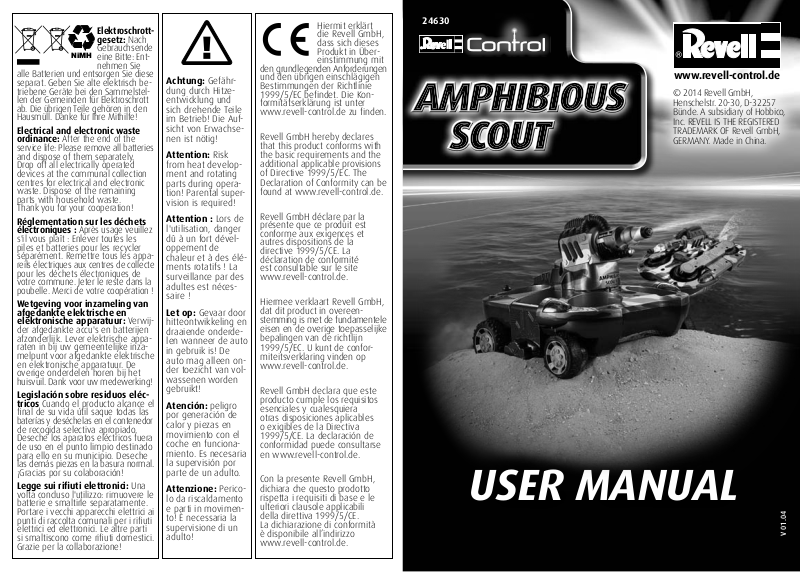

Revell Control 24630 User guide [ml]

Elektroschrott-

NiMH

gesetz: Gebrauchsende eine Bitte: Ent-

nehmen Sie alle Batterien und entsorgen Sie diese separat. Geben Sie alte elektrisch betriebene Geräte bei den Sammelstellen der Gemeinden für Elektroschrott ab. Die übrigen Teile gehören in den Hausmüll. Danke für Ihre Mithilfe!

Electrical and electronic waste ordinance: After the end of the

service life: Please remove all batteries and dispose of them separately. Drop off all electrically operated devices at the communal collection centres for electrical and electronic waste. Dispose of the remaining parts with household waste. Thank you for your cooperation!

Réglemen tation sur les déchets électro niques : Après usage veuillez

s'il vous plaît : Enlever toutes les piles et batteries pour les recycler séparément. Remettre tous les appareils électriques aux centres de collecte pour les déchets électroniques de votre commune. Jeter le reste dans la poubelle. Merci de votre coopération !

Wetgeving voor inza meling van afgedankte elektrische en elektro nische appa ratuur: Verwij-

der afgedankte accu's en batterijen afzonderlijk. Lever elek trische apparaten in bij uw gemeen telijke inzamelpunt voor afgedankte elektrische en elektro nische appara tuur. De overige onderdelen horen bij het huisvuil. Dank voor uw medewerking!

Legislación sobre residuos eléctricos Cuando el producto alcance el

nal de su vida útil saque todas las

baterías y deséchelas en el contenedor de recogida selectiva apropiado. Deseche los aparatos eléctricos fuera de uso en el punto limpio destinado para ello en su municipio. Deseche las demás piezas en la basura normal. ¡Gracias por su colaboración!

Legge sui riuti elettronici: Una volta concluso l'utilizzo: rimuovere le batterie e smaltirle separatamente. Portare i vecchi apparecchi elettrici ai

punti di raccolta comunali per i riuti

elettrici ed elettronici. Le altre parti

si smaltiscono come riuti domestici.

Grazie per la collaborazione!

Nach

Achtung: Gefährdung durch Hitzeentwicklung und sich drehende Teile im Betrieb! Die Aufsicht von Erwachsenen ist nötig!

Attention: Risk from heat development and rotating parts during operation! Parental supervision is required!

Attention : Lors de l'utilisation, danger dû à un fort développement de chaleur et à des éléments rotatifs ! La surveillance par des adultes est nécessaire !

Let op: Gevaar door hitteontwikkeling en draaiende onderdelen wanneer de auto in gebruik is! De auto mag alleen onder toezicht van volwassenen worden gebruikt!

Atención: peligro por generación de calor y piezas en movimiento con el coche en funcionamiento. Es necesaria la supervisión por parte de un adulto.

Attenzione: Pericolo da riscaldamento e parti in movimento! È necessaria la supervisione di un adulto!

Hiermit erklärt die Revell GmbH, dass sich dieses Produkt in Über-

einstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1999/5/EC befindet. Die Konformitätserklärung ist unter www.revell-control.de zu finden.

Revell GmbH hereby declares that this product conforms with the basic requirements and the additional applicable provisions of Directive 1999/5/EC. The Declaration of Conformity can be found at www.revell-control.de.

Revell GmbH déclare par la présente que ce produit est conforme aux exigences et autres dispositions de la directive 1999/5/CE. La déclaration de conformité est consultable sur le site www.revell-control.de.

Hiermee verklaart Revell GmbH, dat dit product in overeenstemming is met de fundamentele eisen en de overige toepasselijke bepalingen van de richtlijn 1999/5/EC. U kunt de conformiteitsverklaring vinden op www.revell-control.de.

Revell GmbH declara que este producto cumple los requisitos esenciales y cualesquiera otras disposiciones aplicables o exigibles de la Directiva 1999/5/CE. La declaración de conformidad puede consultarse en www.revell-control.de.

Con la presente Revell GmbH, dichiara che questo prodotto rispetta i requisiti di base e le ulteriori clausole applicabili della direttiva 1999/5/CE. La dichiarazione di conformità è disponibile all’indirizzo www.revell-control.de.

24630

www.revell-control.de

User ManUal

V 01.04

Inhalt

Table of

contents

ContenutoIndiceInhoudContenu

Fahrzeug Vehicle Véhicule Auto Coche Veicolo

Fernsteuerung Remote control Télécommande Afstandsbediening Emisora Telecomando

Antenne, Akku, Ladegerät, Ansaugschlauch Antenna, battery, charger, suction hose Antenne, accu, chargeur, tuyau d'aspiration Antenne, accu, lader, aanzuigslang

Antena, batería, cargador, tubo exible de

aspiración Antenna, batteria, caricabatterie, tubo di aspirazione

2D 2F 2G2C

Bedienungsanleitung Operating manual Mode d'emploi Handleiding Manual de instrucciones Istruzioni per l'uso

3A 3B 3C

3F 3G

4A 4B 4C

24630

Sicherheitshinweise:

• Dieses Fahrzeug ist ab 8 Jahren

geeig net. Die Aufsicht der Eltern ist beim Fahren erforderlich.

• Die Fernsteuerung hat eine Reichweite

von bis zu 20 Meter. Darüber hinaus besteht keine Funkverbindung zum Modell.

• Nach Gebrauch Batterien aus dem

Fahr zeug nehmen und alles vollständig trocknen lassen! Metallteile ggf. mit Wasser verdränger (z.B. WD40 o.ä.) behandeln, um Korrosion vorzubeugen. Fernsteuerung und Ladegerät keiner Feuchtigkeit aussetzen!

• Hände, Gesicht und lose Kleidung bei

Betrieb vom Fahrzeug fernhalten.

• Fernsteuerung und Fahrzeug aus

schalten, wenn sie nicht im Einsatz sind.

• Batterien aus der Fernsteuerung und

aus dem Fahrzeug nehmen, wenn sie nicht im Einsatz ist.

• Das Fahrzeug stets im Auge behalten,

um die Kontrolle über das Fahrzeug nicht zu verlieren. Ein unachtsamer und sorgloser Einsatz kann erhebliche Schäden verursachen.

• Diese Bedienungsanleitung bitte aufbewahren.

• Der Benutzer darf dieses Fahrzeug nur

gemäß den Gebrauchshinweisen in dieser Bedienungsanleitung betreiben.

• Das Fahrzeug nicht in der Nähe von

Personen, Tieren und Stromleitungen fahren.

• Dieses Fahrzeug ist nicht geeignet für Menschen mit körperlichen oder geistigen Einschränkungen. Personen ohne Kenntnisse mit Modellsportfahrzeugen empfehlen wir die Inbe-

WICHTIGE MERKMALE

Amphibien-Fahrzeug

• Fährt auf Land und schwimmt im Wasser

• Mit Allradantrieb und zwei Schiffspropeller

• Mit leistungsstarker Wasserkanone

triebnahme unter Anleitung eines erfahrenen Fahrers.

• Dieses Fahrzeug darf nicht im öffentlichen Straßen verkehr ver wendet werden!

• Generell ist darauf zu achten, dass das

Modell auch unter Berück sichtigung von Funktionsstörungen und Defekten niemanden verletzen kann.

Wartung und Pege:

• Das Fahrzeug bitte nur mit einem sauberen, feuchten Tuch abwischen.

• Fahrzeug und Batterien vor direkter

Sonneneinstrahlung und/oder direkter Wärmeeinwirkung schützen.

• Fernsteuerung und Ladegerät niemals

mit Wasser in Verbindung bringen, da dadurch die Elektronik beschädigt werden kann.

Batterie-Sicherheitshinweise

• Nicht wiederauadbare Batterien dürfen nicht geladen werden.

• Auadbare Batterien müssen vor dem Auaden aus der Fernsteuerung

herausgenommen werden.

• Auadbare Batterien dürfen nur unter

Aufsicht von Erwachsenen geladen werden.

• Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen

nicht zusammen verwendet werden.

• Es dürfen nur die empfohlenen Batte rien

oder die eines gleichwertigen Typs verwendet werden.

• Wir empfehlen für die Fernsteuerung

neue Alkali-Mangan-Batterien. Einwegbatterien für diese Fernsteuerung und andere im Haushalt betriebene elektrische Geräte können durch aufladbare Batterien (Akkumulatoren) umweltfreundlich ersetzt werden.

• Batterien müssen mit der richtigen Polarität (+ und -) eingelegt werden.

• Leere Batterien müssen aus der Fernsteuerung herausgenommen werden.

• Die Anschlussklemmen dürfen nicht

kurzgeschlossen werden. Batterien bitte aus der Fernsteuerung nehmen, wenn sie längere Zeit nicht gebraucht werden.

Sicherheitshinweise:

• Das Produkt darf baulich nur mit zu ge

lassenen Originalteilen repariert oder verändert werden. Andern falls könnte das Fahrzeug beschädigt werden oder eine Gefahr darstellen.

• Um Risiken zu vermeiden, das Fahr

zeug immer in einer Position bedienen, aus der heraus gegebenenfalls schnell ausgewichen werden kann.

• Sobald die Fernsteuerung nicht mehr

zuverlässig funktioniert, sollten neue Batterien eingelegt bzw. Batterien aufgeladen werden.

Batterieanforderung für das Fahrzeug:

NiMH-Akku, 7,2 V; 500 mAh (mitgeliefert)

Batterieanforderung für die Fernsteuerung:

Stromversorgung: Batterien: 1 x 9 V 6LR61 E-Block

Batterie (nicht mitgeliefert)

1 FAHRZEUG

1A Wasserkanone 1B LED-Scheinwerfer 1C Hochklappbares

Fahrwerk

1D ON/OFF-Schalter 1E Antenne

1F Power-LED 1G Scheinwerfer

an/aus

1H Befestigungs-

schrauben Akkufach

2 FERNSTEUERUNG

2A Steuerpad linkes

Räderpaar

2B Taster für Räder

ein- und ausfahren

2C Antenne

2D Taster für

Wasserkanone

2E Taster für rechtes

Räderpaar

2F ON/OFF-Schalter 2G Batteriefach

3 BATTERIEN EINSETZEN

Fernsteuerung 3A Die Abdeckung der Batterie durch

nach unten Schieben öffnen.

3B Die 9-Volt-Blockbatterie mit dem

Minuspol (großen Pin) nach unten einsetzen.

3C Nun die Abdeckung unten einsetzen

und durch nach oben Schieben verschließen.

Deutsch

6 7

3 BATTERIEN EINSETZEN

6 LADEN DES FAHRAKKUS

3D Der Fahrakku bendet sich unter der Wasserkanone. Hierzu bitte die drei auf dem

Bild markierten Gummikappen abnehmen.

Deutsch

3E Danach die drei Befestigungsschrauben lösen. 3F Nun kann der Aufbau der Wasserkanone abgenommen werden. 3G Der Aufbau ist mit einer Gummidichtung versehen. Diese vorsichtig abnehmen. 3H Danach den Stecker des Fahrakkus mit der Buchse des Modells verbinden. Beim

Einstecken keine Gewalt anwenden und auf richtige Polarität achten.

3I Beim Auegen der Dichtung darauf achten, dass sie gerade der vorgesehenen

Position auiegt.

3J Nun den Aufbau wieder mit der Lasche voran einsetzen und die drei Schrauben

wieder handfest eindrehen.

4 STARTVORBEREITUNG

Vor dem ersten Einschalten muss die Transportsicherung entfernt (4A) und die Antenne im Uhrzeigersinn eingedreht (4B) werden. Zum Einschalten den Schalter an der Rückseite der Fernsteuerung auf ON (4C) stellen, danach den Schalter an der Oberseite des Modells (4D) auf ON stellen. Dieser Schalter ist mit einer Wasserdichtung versehen und muss daher fest nach unten gedrückt werden.

Beim Ausschalten immer zuerst das Fahr zeug ausschalten (vgl. 4D), danach erst die Fernsteuerung (vgl. 4C)! Ansonsten kann unbeabsichtigt ein Fahrbefehl aus gelöst werden, der das Fahrzeug von selbst losfahren lässt und zu erheblichen Beschädigungen führen kann.

5 FAHRZEUGSTEUERUNG

Die Fahrzeugsteuerung ist auf Land wie auch auf Wasser identisch. Werden die Räder nach oben eingeklappt, aktivieren sich automatisch die Bootspropeller an der Rückseite.

Achtung: Folgen Sie in jedem Fall der Anleitung, wenn Sie Ihren Akku auaden. Vor

dem Laden und nach jeder Fahrt müssen Akku und Motoren ca. 15-30 Minuten abkühlen. Andernfalls kann der Akku beschädigt werden. Der Ladevorgang ist ständig zu

überwachen. Für den Auadevorgang ist immer auf eine feuerfeste Unterlage und eine

brandsichere Umgebung zu achten.

6A Zum Laden des Fahrakkus zuerst das Ladegerät in eine Netzsteckdose stecken.

6B Danach den Akku mit dem Ladegerät verbinden. Während des Ladevorgangs leuch-

tet die rote LED an der Oberseite des Ladegeräts. Der Ladevorgang dauert etwa 3 Stunden. Der Akku ist voll sobald die rote LED am Ladegerät erlischt oder der Akku warm wird.

6C Wenn der Akku voll ist, warm oder gar heiß wird ist der Ladevorgang sofort zu un-

terbrechen. Hierzu steckt man den Akku vom Ladegerät ab und zieht das Ladegerät aus der Steckdose.

Nach einer Ladezeit von etwa 3 Stunden kann das Amphibien-Fahrzeug bis zu 20 Minuten fahren.

7 BEFÜLLEN DES WASSERTANKS

7A Direkt hinter der Wasserkanone ist ein Wassertank untergebracht. Zum Befüllen öffnet

man den Verschluss an der Rückseite durch Drehen gegen den Uhrzeigersinn.

7B Zum Befüllen das Modell senkrecht nach unten halten und vorsichtig mit Wasser

befüllen. Es darf nur Wasser eingefüllt werden, andere Flüssigkeiten zerstören die Pumpe.

7C Dem Modell liegt auch ein Schlauch bei. Dieser wird anstelle der Verschlusskappe

hinter die Wasserkanone geschraubt. Nun kann die Wasserkanone während der Fahrt im Wasser direkt aus dem Gewässer mit Wasser versorgt werden.

Deutsch

Um zu starten und nach vorn zu fahren, die beiden Steuerpads links und rechts an der Fernsteuerung gleichzeitig nach vorn drücken. Um eine Linkskurve zu fahren, lassen Sie den linken Hebel kurz los.

5C Um die Räder aus- und wieder einzufah-

ren drücken Sie bitte den linken oberen Schulterknopf und halten Sie ihn, bis die Endstellung erreicht wurde.

8 9

Um Rückwärts zu fahren, drücken Sie bitte das linke und rechte Steuerpad an der Fernsteuerung nach unten. Auch während der Rückwärtsfahrt kann man durch kurzes loslassen eines Gashebels eine Kurve einleiten.

5D Mit dem Schulterknopf oben rechts an

der Fernsteuerung aktiviert man die Wasserkanone.

HINWEISE ZUM SICHEREN FAHREN

ALLGEMEINE FAHR-TIPPS:

• Das Fahrzeug immer im Auge behalten und nicht auf die Fernsteuerung sehen!

Deutsch

• Bei den ersten Fahrversuchen neigt man dazu, die Regler zu heftig zu betätigen. Achten Sie darauf, dass Sie genügend Platz zur Verfügung haben.

Nach einem Crash den Geschwindigkeitsregler immer sofort loslassen, um eine Beschädigung der Elektronik zu vermeiden.

DIE GEEIGNETE FAHRUMGEBUNG:

Der Ort, an dem das Fahrzeug gefahren wird, sollte folgende Kriterien erfüllen:

1. Es sollte sich um einen Ort handeln, an dem möglichst viel freie Fläche vorhanden

ist, ohne störende Hindernisse.

2. Beim Starten unbedingt sicherstellen, dass sich keine Menschen und Tiere in

unmittelbarer Nähe benden.

3. Das Fahrzeug stets beobachten, damit es nicht gegen den Fahrer, andere Menschen

oder Tiere fährt und sie verletzt.

FEHLERBEHEBUNG

Problem: Das Fahrzeug bewegt sich nicht. Ursache: • Die Batterien sind zu schwach bzw. leer. Abhilfe: • Die Batterien sind möglicherweise falsch eingelegt. Bitte beachten Sie die

Problem: Funk-Fernsteuerung funktioniert nicht. Ursache: • Die Fernsteuerung ist ausgeschaltet.

Abhilfe: • Den Einschaltvorgang wie beschrieben wiederholen.

Problem: Das Fahrzeug lässt sich mit der Funk-Fernsteuerung nicht steuern. Ursache: • Die Fernsteuerung ist ausgeschaltet.

Abhilfe: • Den Schalter der FunkFernsteuerung auf „ON“ stellen.

Polaritätsangabe im Modell.

• Bitte die Batterien gegen neue ersetzen bzw. den Fahrakku laden.

• Die Batterie wurde falsch eingelegt.

• Die Batterie hat nicht mehr genug Energie.

• Überprüfen Sie, ob die Batterien korrekt eingelegt sind.

• Bitte die Batterien gegen neue ersetzen.

• Die Verbindung zwischen Fernsteuerung und Fahrzeug ist abgerissen.

• Wenn Modell weiter als 20 Meter entfernt, sich zum Modell hinbewegen.

Deutsch

Weitere Tipps und Tricks nden Sie im Internet unter www.revell-control.de.

SERVICEHINWEISE

Unter www.revell-control.de finden Sie unsere Telefon-

Hotline, Bestellmöglichkeiten und Austausch-Tipps für

Ersatzteile sowie weitere nützliche Informationen zu

10 11

allen Modellen von Revell Control.

www.revell-control.de

24630

Safety instructions:

• This vehicle is suitable for children

who are at least eight years of age. Parental supervision is required when driving the vehicle.

• The remote control has a range of up to 20 metres. There is no radio connection to the model beyond that.

• After use, remove the batteries from

the vehicle and allow everything to dry completely! If necessary, apply a water displacing agent (e.g. WD40 or similar) to the metal parts in order to prevent corrosion. Do not expose the remote control and charging unit to any moisture!

• Keep your hands, face and loose clothing away from the vehicle during operation.

• Switch off the remote control and

vehicle when not in use.

• Remove the batteries from the remote control and the vehicle not in use.

• Always maintain visual contact with

the vehicle in order to avoid losing control of the vehicle. Inattentive and careless use can lead to considerable damage.

• Please keep this operating manual

safe for later use.

• The user may only operate this vehicle in accordance with the instructions for use in this operating manual.

• Do not operate the vehicle near people, animals or power lines.

• This vehicle is not suitable for people

with physical or mental limitations.

• This vehicle may not be used on public roads!

IMPORTANT FEATURES

Amphibious vehicle

• Drives on land and swims in water

• With allwheel drive and two propellers

• With powerful water cannon

• In general, it must be ensured that

the vehicle cannot injure anyone in consideration of potential malfunctions and defects.

Maintenance and care:

• Please only use a clean, damp cloth to wipe off the vehicle.

• Protect the vehicle and batteries from

direct sunlight and/or direct heat.

• Never allow the remote control and

charging unit to come into contact with water, because the electronics will be damaged as a result.

Remote control battery safety instructions:

• Nonrechargeable batteries may not be charged.

• Rechargeable batteries must be removed from the remote control prior to recharging.

• Rechargeable batteries may only be charged under the supervision of an adult.

• Combinations of batteries of different

types or new and used batteries may not be used.

• Only the recommended batteries or those of an equivalent type may be used.

• We recommend alkali manganese

batteries for the remote control. Single use batteries for this remote control and other electrical devices operated in the home can be replaced with environmentally-friendly rechargeable batteries.

• Batteries must be inserted with the

correct polarity (+ and -).

• Depleted batteries must be removed

from the remote control.

• The connection terminals may not be

short-circuited. Please remove the batteries from the remote control if it will not be used for an extended period of time.

Charging unit safety instructions:

• Nonrechargeable batteries may not

be charged.

• This charging unit is not suitable for

people (including children) with physical or mental limitations, or those with

insufcient knowledge and experience

of charging units, unless under supervision or following proper directions from a parent or legal guardian.

• Children must be supervised – the charging unit is not a toy!

Battery requirement for the vehicle

NiMH-Akku, 7,2 V; 500 mAh (included)

Battery requirement for the remote control

Power supply: Batteries: 1 x 9 V 6LR61 E-Block

battery (not included)

1 VEHICLE

1A Water cannon 1B LED headlamp 1C Retractable

landing gear

1D ON/OFF switch 1E Antenna

1F Power LED 1G Headlamp

ON/OFF

1H Battery

compartment fastening screws

2 REMOTE CONTROL

2A Left wheel pair

control pad

2B Button for

retracting and extending wheels

2C Antenna

2D Button for

water cannon

2E Right wheel pair

control pad

2F ON/OFF switch 2G Battery

compartment

3 INSERTING BATTERIES

Remote Control

3A Slide the battery cover down to open it. 3B Insert the 9-Volt battery with the

minus pole (large pin) facing downwards.

3C Now insert the cover downwards

and close by sliding upwards.

3D The drive battery is located in the

water cannon. For this purpose, please remove the rubber caps marked in the image.

English

3 INSERTING BATTERIES

6 CHARGING THE DRIVE BATTERY

3E Then unscrew the three fastening screws. 3F Now the water cannon structure can be removed. 3G The structure is provided with a rubber seal. Carefully remove the seal. 3H Then connect the plug of the drive battery to the socket in the model. Do not use

force when inserting and pay attention to the correct polarity.

3l When applying the seal, make sure that it is arranged straight and in the intended

position.

3J Now re-insert the structure with the lug facing forward and screw in the three

screws hand-tight.

English

4 START PREPARATION

Before switching on for the rst time, the transport lock must be removed (4A) and the antenna must be screwed in clockwise (4B). To switch on, move the switch on the rear side of the remote control to ON (4C), then set the switch on the upper side of the model (4D) to ON. This switch has a waterproof seal, so it must be pressed down

rmly.

When switching off, always switch off the vehicle rst (cf. 4D), then the remote control

(cf. 4C)! Otherwise, a drive command can accidentally be triggered, causing the vehicle to drive away on its own, which can lead to considerable damage.

5 VEHICLE CONTROL

Control of the vehicle is identical on land and in water. If the wheels are folded up, the boat propellers on the rear side automatically activate.

Attention: Always follow the instructions when charging your battery. Before charging and after each use, the battery and the motors must cool down for 15 to -30 minutes. Failure to do so may result in the battery becoming damaged. The charging process must be constantly monitored. Always ensure that the charging process takes place on

a reproof surface in a reresistant environment.

6A To charge the drive battery, rst insert the charger into a mains outlet.

6B Then connect the battery to the charger. The red LED on the upper side of the

charger illuminates during the charging process. The charging process takes approximately 3 hours. The battery is fully charged once the red LED on the charger goes out or the battery becomes warm.

6C Immediately discontinue the charging process if the battery is fully charged or if

it becomes warm or even hot. To do so, unplug the battery from the charger and pull the charger out of the outlet. .

After a charge time of approximately 3 hours, the amphibious vehicle can be driven for up to 20 minutes.

7 FILLING THE WATER TANK

7A A water tank is arranged behind the water cannon. Open the plug on the rear side by

turning it anticlockwise.

7B To ll the tank, hold the model down vertically and carefully ll with water.

The tank may only be lled with water; other liquids destroy the pump.

7C A hose is also included with the model. It is screwed in behind the water cannon

instead of the plug. Now the water cannon can be supplied directly with water from the surrounding body during travel.

English

In order to start and drive forwards, push the left and right control pads on the remote control forwards at the same time. In order to drive a left curve,

briey release the left lever.

5C In order to extend and retract the

wheels, press and hold the top left shoulder button until the limit position is reached.

14 15

In order to drive backwards, press the left and right control pads on the remote control downwards. You can also drive along a curve during reverse travel by

briey releasing one throttle lever.

5D The water cannon is activated with the

top right shoulder button on the remote control.

INSTRUCTIONS FOR SAFE DRIVING

GENERAL DRIVING TIPS:

• Always maintain visual contact with the vehicle and do not look at the remote control!

• On initial driving attempts, there is a general tendency toward excessive movements of the controls. Make sure that you have sufcient room.

After a crash, always release the speed control immediately in order to prevent damage to the electronics.

THE SUITABLE DRIVING ENVIRONMENT:

The location in which the vehicle is driven should fulll the following criteria:

1. It should be a location in which there is as much open area as possible, without

English

disruptive obstacles.

2. Make absolutely sure when starting that there are no people or animals in the

immediate vicinity.

3. Always watch the vehicle so that it does not drive into the operator, other people or

animals and injuries them.

TROUBLESHOOTING

Problem: The vehicle does not move. Cause: • The batteries are too weak and/or depleted. Remedy: • The batteries were possibly not inserted correctly. Please observe the polarity

Problem: Remote control does not work. Cause: • The remote control is switched off.

Remedy: • Repeat the switch-on process as described.

Problem: The vehicle cannot be controlled with the remote control. Cause: • The remote control is switched off

Remedy: • Move the remote control switch to the "ON" position.

indication in the model

• Please replace the batteries and/or charge the drive battery.

• The batteries were not inserted correctly.

• The batteries do not have enough power.

• Check whether the batteries are inserted correctly.

• Please replace with new batteries.

• The connection between the remote control and vehicle has been severed.

• When the model is further than 20 metres away, move towards the model

English

Additional tips and trick can be found online at www.revellutions.de.

SERVICE NOTES

You can nd ordering options, the online game and

useful information for all Revellutions models at

www.revellutions.de.

16 17

www.revellutions.de

24630

Consignes de sécurité :

• Ce véhicule convient aux enfants de 8 ans et plus. Il doit être utilisé sous

la surveillance des parents.

• La portée de la télécommande comporte jusqu'à 20 mètres. Une liaison hertzienne avec la maquette est impossible au delà de cette distance

• Après utilisation, retirer les piles du

véhicule et laisser complètement sécher tous les éléments ! Le cas échéant, traiter les éléments métalliques avec un liquide hydrofuge (par

ex. WD40 ou autre) an de prévenir la

corrosion. Protégez la télécommande et le chargeur de l'humidité !

• Maintenir les mains, le visage et les vêtements éloignés du véhicule en

marche.

• Éteindre la télécommande et le véhicule quand vous ne les utilisez pas.

• Retirer les batteries de la télécommande et du véhicule lorsqu'ils ne sont pas utilisés.

• Toujours garder les yeux xés sur le

véhicule pour ne pas en perdre le contrôle. Le manque d'attention et la

négligence peuvent être la cause de

dommages importants.

• Veuillez conserver le mode d'emploi.

• L'utilisateur de ce véhicules doit se

conformer aux instructions d'utilisation de ce mode d'emploi.

• Ne pas conduire le véhicule à proximité de personnes, d'animaux ou de lignes électriques.

• Ce véhicule ne doit pas être utilisé

par des personnes souffrant d'un handicap physique ou mental. Nous conseillons aux personnes n'ayant aucune expérience avec les maquettes de véhicules sportifs de procéder à la

CARACTÉRISTIQUES PRINCIPALES

Véhicule amphibie

• Avance sur terre et otte sur l'eau

• Avec quatre roues motrices et deux

hélices de bateau

• Avec un canon à eau puissant

mise en marche avec l'aide d'un conducteur expérimenté.

• Ce véhicule de doit pas être utilisé

sur les voies de circulation automobile publiques !

• De manière générale, même en cas

de dysfonctionnements et de pannes, il faut faire attention à ce que la maquette ne blesse personne.

Entretien et soin :

• Nettoyer le véhicule avec un chiffon

propre et humide.

• Protéger le véhicule et les batteries

de rayonnement direct du soleil et/ ou de la chaleur.

• Éviter tout contact de la télécommande

et du chargeur avec l'eau, car cela pourrait endommager les composants électroniques.

Conseils de sécurité concernant les piles de la télécommande :

• Ne pas recharger des piles non

recharge ables.

• Les piles rechargeables doivent être

retirées de la télécommande avant chargement.

• Les piles rechargeables doivent être

rechargées en présence d'un adulte.

• Ne pas mélanger des piles de types

différents ou des piles neuves avec des piles déjà utilisées.

• Seules les piles conseillées ou des piles de type équivalent peuvent être utilisées.

• Pour la télécommande, nous conseil-

lons des piles alcalines au manganèse neuves. Pour préserver l'environnement, les piles non-rechargeables de cette télécommande ou d'autres appareils électriques de la maison

peuvent être remplacées par des piles

rechargeables (batteries).

• Respecter la polarité indiquée (+ et )

lors de l'installation des piles.

• Enlever les piles vides de la télé

commande.

• Ne pas courtcircuiter les bornes de

raccordement. Retirer les piles de la télécommande en cas de non utilisation prolongée.

Consignes de sécurité pour le chargeur :

• Ne pas recharger des piles

nonrecharge ables.

• Ce chargeur ne doit pas être utilisé par

des personnes (enfants y compris) souffrant d'un handicap physique ou mental ou n'ayant pas assez de connaissances ou d'expérience en ce qui concerne l'utilisation de chargeurs, sauf en cas de surveillance ou après explication compé tente de la part d'une personne investie de l'autorité parentale.

• Les enfants doivent être surveillés  ce chargeur n'est pas un jouet !

Indications relatives aux piles du véhicule :

NiMH-Akku, 7,2 V; 500 mAh (incluses)

Indications relatives à la pile de la télécommande :

Alimentation : Batteries : 1 x 9 V 6LR61 E-Block Batterie (non incluses)

1 VÉHICULE

1A Canon à eau 1B Phare à diode 1C Train de

roulement escamotable

1D Interrupteur

ON/OFF

1E Antenne

1F Témoin

d'allumage

1G Phares

allumés/éteints

1H Vis de xation

du compartiment à pile/s

2 TÉLÉCOMMANDE

2A Tampon de

commande de la paire de roues gauches

2B Touche pour

rentrer et sortie les roues

2C Antenne 2D Touche du canon

à eau

2E Touche de la

paire de roues droites

2F Interrupteur

ON/OFF

2G Compartiment

à pile/s

3 INSÉRER LES PILES

Télécommande

3A Ouvrir le couvercle du compartiment

à pile/s en le poussant vers le bas.

3B Introduire la pile monobloc de 9

volts en positionnant le pôle négatif (grande borne) vers le bas.

3C Puis insérer le couvercle dans le bas

et fermer en le glissant vers le haut.

3D L'accu de propulsion se situe sous le

canon à eau. Pour ce faire, retirer les trois capuchons en caoutchouc marqués sur l'illustration.

Français

3 INSÉRER LES PILES

6 CHARGEMENT DE L'ACCU DE PROPULSION

3E Puis desserrer les trois vis de xation. 3F Ensuite, vous pouvez la superstructure du canon à eau. 3G La superstructure dispose d'un joint en caoutchouc. Retirer le joint avec précaution. 3H Puis relier la che de l'accu de propulsion avec la douille de la maquette. Ne pas

forcer en l'introduisant et veiller à la polarité correcte.

3I Veiller lors de la pose du joint à ce qu'il entre correctement en contact à al position

prévue.

3J Remettre ensuite la superstructure en place avec la languette et resserrer les trois

vis à la main.

4 DÉMARRAGE

Avant la première mise en marche, retirer la sécurité de transport (4A) et visser l'antenne dans le sens des aiguilles d'une montre (4B). Pour la mise en marche, placer l'interrupteur au dos de la télécommande (4C) sur ON, puis l'interrupteur sur le dessus de la maquette (4D) sur ON. Cet interruption est équipé d'un joint d'étanchéité qui impose de l'appuyer fermement vers le bas.

Français

Pour la mise hors service, toujours éteindre le véhicule en premier (voir 4D), puis débrancher la télécommande (voir 4C) ! Faute de quoi, une commande de marche involontaire pourrait provoquer le démarrage du véhicule et causer des dommages importants.

5 COMMANDES DU VÉHICULE

La commande du véhicule est identique sur terre et sur l'eau. L'escamotage des roues vers le haut a l'activation automatique des hélices de bateau sur la face arrière pour effet.

Pour démarrer et déplacer le véhicule vers l'avant, pousser les deux tampons de commande à gauche et à droite de la télécommande simultanément vers l'avant. Relâcher brièvement le levier gauche pour décrire un virage vers la gauche.

Pour exécuter une marche arrière, faire pression sur le tampon de commande à gauche et à droite de la télécommande. Pendant une marche arrière, il est aussi possible de décrire un virage en relâchant brièvement l'un des leviers des gaz.

Attention : Pour charger votre accu, respecter scrupuleusement la notice d'utilisation. Avant le chargement et après chaque utilisation, l'accu et les moteurs doivent refroidir pendant 15 à 30 minutes. Dans le cas contraire, l'accu peut être endommagé. Le processus de chargement doit faire l'objet d'une surveillance permanente. Le chargement

doit toujours être effectué sur une surface non inammable et dans un environnement

sécurisé contre les incendies.

6A Pour charger l'accu de propulsion, raccorder d'abord le chargeur à une prise au

secteur.

6B Puis relier l'accu avec le chargeur. La diode rouge sur le dessus du chargeur brille

pendant le chargement. Le processus de chargement dure environ 3 heures. L'accu est plein dès que la diode rouge du chargeur s'éteint ou que l'accu chauffe.

6C Si l'accu devait devenir chaud voire brulant, interrompre immédiatement le

chargement. Pour ce faire, déconnecter l'accu du chargeur et retirer le chargeur de la prise au secteur.

Après une durée de chargement d'environ 3 heures, le véhicule amphibie peut fonctionner jusqu'à 20 minutes.

7 REMPLISSAGE DU RÉSERVOIR D'EAU

7A Un réservoir d'eau est placé directement le canon à eau. Pour le remplissage, ouvrir le

capuchon au dos en le tournant contre le sens des aiguilles d'une montre.

7B Maintenir la maquette verticalement vers le bas et la remplir d'eau avec précaution.

N'utiliser que de l'eau pour faire le plein ; tous les autres liquides détruisent la pompe.

7C Un tuyau est fourni avec la maquette. Ce tuyau se visse à la place du capuchon

obturateur derrière le canon à eau. L'utilisation du canon à eau en déplacement sur l'eau est alors possible en puisant l'eau directement dans le plan d'eau.

Français

Pour sortir et rentrer les roues, appuyez sur le bouton supérieur gauche et le maintenir jusqu'à l'atteinte de la position terminale.

20 21

5D L'actionnement du bouton supérieur

droit de la télécommande déclenche le canon à eau.

INDICATIONS POUR UNE CONDUITE SÛRE

CONSEILS GÉNÉRAUX DE CONDUITE :

• Toujours garder les yeux xés sur le véhicule, ne pas regarder la télécommande !

• Lors des premières tentatives de conduite, il n'est pas rare d'actionner les régulateurs trop vigoureusement. Faites attention à disposer de sufsamment de place.

Après un crash, lâchez aussitôt le régulateur de vitesse an de ne pas endommager

l'électronique.

ENVIRONNEMENT DE CONDUITE ADAPTÉ :

Le lieu de conduite du véhicule doit répondre aux critères suivants :

1. Ce devrait être un endroit disposant de la plus grande surface libre possible, sans

obstacles.

2. Lors du démarrage, s'assurer impérativement qu'aucune personne ni aucun animal

ne se trouvent à proximité.

3. Toujours garder les yeux xés sur le véhicule, an qu'il ne percute pas le conducteur,

d'autres personnes ou d'autres animaux et les blesse.

REMÉDIER AUX DÉFAILLANCES

Problème : Le véhicule ne se déplace pas.

Français

Cause : • Les piles sont trop faibles ou plates. Solution : • Les piles ne sont probablement pas insérées correctement. Veuillez respecter les

Problème : La télécommande radio ne fonctionne pas. Cause : • La télécommande est éteinte.

Solution : • Recommencer la mise en marche suivant les instructions.

Problème : Le véhicule ne répond pas aux ordres de la télécommande. Cause : • La télécommande est éteinte.

Solution : • Mettre l'interrupteur de la télécommande en position « ON ».

indications de polarité sur le modèle.

• Remplacer les piles contre des piles neuves ou l'accu de propulsion.

• La pile n'est pas correctement insérée.

• La pile est déchargée.

• Vérier que les piles sont correctement insérées.

• Remplacer les piles usagées par des piles neuves.

• La connexion entre la télécommande et le véhicule est interrompue.

• Lorsque le modèle est éloigné de plus de 20 mètres, se déplacer vers le modèle.

Français

Vous trouverez des conseils supplémentaires sur Internet à www.revellutions.de.

INDICATIONS DE SERVICE

Vous trouverez sur www.revellutions.de des informations sur

les modalités de commande, le jeu en ligne et tous les

22 23

modèles Revellutions.

www.revellutions.de

24630

Veiligheidsaanwijzingen:

• Dit voertuig is geschikt voor kinderen vanaf 8 jaar. Ouderlijk toezicht is ve-

reist bij het rijden met het voertuig.

• De zender heeft een bereik van maximaal 20 meter. Buiten dit bereik valt de radioverbinding met het model weg.

• Verwijder de batterijen na gebruik uit

het voertuig en laat alles helemaal drogen! Behandel metalen onderdelen met een waterverdringer (bijv. WD40 o.i.d.) om corrosie te voorkomen. De zender en de lader mogen niet nat worden!

• Houd de handen, het gezicht en losse

kleding uit de buurt van het voertuig wanneer ermee wordt gereden.

• Schakel de zender en het voertuig uit

wanneer ze niet worden gebruikt.

• Verwijder de batterijen uit de zender

en de accu uit het voertuig wanneer deze langere tijd niet worden gebruikt.

• Houd het voertuig steeds in het oog,

zodat u er niet de controle over verliest. Als het voertuig onoplettend en zorgeloos wordt gebruikt, kan aanmerkelijke schade het gevolg zijn.

• Bewaar deze handleiding goed.

• Het voertuig mag uitsluitend volgens

de aanwijzingen in deze handleiding worden gebruikt.

• Rijd of vaar niet met het voertuig in

de buurt van personen, dieren en elektriciteitsleidingen.

• Dit voertuig is niet geschikt voor

mensen met lichamelijke of geestelijke beperkingen. Wij adviseren personen zonder ervaring met modelvoertuigen om het voertuig on-

BELANGRIJKE KENMERKEN

Ambievoertuig

• Rijdt op land en vaart in het water

• Met vierwielaandrijving en twee

scheepsschroeven

• Met krachtig waterkanon

der leiding van een ervaren bestuurder te leren gebruiken.

• Dit voertuig mag niet op de openbare

weg worden gebruikt!

• In zijn algemeenheid moet ervoor

worden gezorgd, dat niemand gewond kan raken door de modelauto, ook als er storingen optreden of de auto defect raakt.

Onderhoud en verzorging:

• Neem het voertuig alleen af met een

schone, vochtige doek.

• Voorkom blootstelling van het voertuig en de batterijen aan direct zonlicht en/of inwerking van intense warmte.

• Zorg ervoor dat de zender en de lader

nooit met water in contact komen; hierdoor kan de elektronica beschadigd raken.

Veiligheidsaanwijzingen met betrekking tot de batterijen voor de zender:

• Nietoplaadbare batterijen mogen niet worden opgeladen.

• Oplaadbare batterijen moeten voor

het laden uit de zender worden verwijderd.

• Oplaadbare batterijen mogen alleen

onder toezicht van volwassenen wor-

den opgeladen.

• Gebruik geen batterijen van ver schillende typen of nieuwe en gebruikte batterijen door elkaar.

• Gebruik uitsluitend de aanbevolen

batterijen of batterijen van een gelijkwaardig type.

• Wij raden het gebruik van

alkalimangaan batterijen aan voor de zender. Oplaadbare batterijen (accumulatoren) zijn een milieuvriendelijk alternatief voor wegwerpbatterijen voor deze afstandsbediening en andere huishoudelijke elektrische apparaten.

• Plaats batterijen altijd met de polen (+ en -) in de juiste richting.

• Verwijder lege batterijen uit de zender.

• De aansluitklemmen mogen niet worden

kortgesloten. Verwijder de batterijen uit de zender wanneer deze langere tijd niet wordt gebruikt.

Veiligheidsaanwijzingen bij de lader:

• Nietoplaadbare batterijen mogen niet

worden opgeladen.

• Deze lader is niet geschikt voor personen met lichamelijke of geestelijke beperkingen of met ontoereikende kennis over en ervaring met laders, en voor kinderen, behalve onder toezicht van of na vakkundige instructie door een persoon die bevoegd is om de ouderlijke macht uit te oefenen.

• Op kinderen moet toezicht worden gehouden – de lader is geen

speelgoed!

Benodigde batterijen/ accu's voor het voertuig:

NiMH-Akku, 7,2 V; 500 mAh (inbegrepen)

Benodigde batterij/accu voor de zender:

Voeding: Batterijen: 1 x 9 V 6LR61 E-Block Batterij (niet inbegrepen)

1 VOERTUIG

1A Waterkanon 1B Led-

schijnwerper

1C Opklapbaar

onderstel

1D ON/OFF-

schakelaar

1E Antenne 1F Power-led 1G Schijnwerper

aan/uit

1H Bevestigingss-

chroeven accuvak

2 ZENDER

2A Stuurpad linker

wielpaar

2B Knop om wielen

in- en uit te klappen

2C Antenne 2D Knop voor

waterkanon

2E Knoppen voor

rechter wielpaar

2F ON/OFF-

schakelaar

2G Batterijvak

3 BATTERIJEN PLAATSEN

Zender

3A Open de afdekking van de batterij

door deze naar beneden te schuiven.

3B Plaats de 9-volt-blokbatterij met de

minpool (het grote contact) naar beneden.

3C Breng de afdekking van onderaf

weer aan en schuif haar dicht.

3D De voertuigaccu bevindt zich onder

het waterkanon. Verwijder hiertoe de drie rubberen dopjes (gemarkeerd op de afbeelding).

Nederlands

3 BATTERIJEN PLAATSEN

6 LADEN VAN DE VOERTUIGACCU

3E Draai daarna de drie bevestigingsschroeven los. 3F Nu kan de opbouw met het waterkanon worden weggenomen. 3G De opbouw is voorzien van een afdichtrubber. Verwijder dit voorzichtig. 3H Verbind daarna de stekker van de voertuigaccu met de aansluiting van het model.

Gebruik hierbij geen geweld en zorg ervoor dat de juiste polen met elkaar worden verbonden.

3I Let er bij het aanbrengen van de afdichting op, dat deze al in de juiste positie op

het model ligt.

3J Breng nu de opbouw weer aan op het model. Steek het lipje in de uitsparing en

draai de drie schroeven weer handvast aan.

4 STARTVOORBEREIDING

Voordat het voertuig voor het eerst wordt ingeschakeld, moet de transportbeveiliging worden verwijderd (4A) en de antenne met de klok mee in de zender worden gedraaid (4B). Inschakelen: zet de schakelaar aan de achterzijde van de zender op "ON" (4C). Zet daarna de schakelaar aan de onderzijde van het model (4D) op "ON". Deze schakelaar is voorzien van een waterdichte afdichting, daardoor moet hij stevig worden ingedrukt.

Schakel bij het uitschakelen altijd eerst de voertuig uit (zie ook 4D) en daarna pas de zender (zie ook 4C)! Anders kan er onbedoeld een rijcommando worden gegeven, waardoor het voertuig vanzelf gaat rijden en aanzienlijke schade kan ontstaan.

Nederlands

Het voertuig wordt zowel rijdend als varend op dezelfde wijze bestuurd. Als de wielen worden ingeklapt, worden automatisch de aandrijfschroeven aan de achterzijde ingeschakeld.

5 BESTURING VAN HET VOERTUIG

Let op: neem steeds de betreffende aanwijzingen in de handleiding in acht wanneer u de bootaccu oplaadt. Na het varen moeten de accu en motoren steeds 15 tot 30 minuten afkoelen voordat de accu wordt opgeladen, anders kan deze beschadigd raken. Houd steeds toezicht bij het laden. Laad de accu steeds op op een vuurvaste ondergrond en in een brandveilige omgeving.

6A Steek eerst de lader in een stopcontact om de voertuigaccu op te laden.

6B Verbind nu de accu met de lader. Tijdens het laden brandt de rode led aan de

bovenzijde van de lader. Het opladen duurt ongeveer 3 uur. De accu is vol wanneer de rode led op de lader uitgaat of de accu warm wordt.

6C Onderbreek het laden onmiddellijk wanneer de accu vol is of warm of zelfs heet

wordt. Ontkoppel de accu van de lader en trek deze uit het stopcontact.

Na een laadtijd van ca. 3 uur kan het ambievoertuig ongeveer 5 à 10 minuten varen.

7 VULLEN VAN DE WATERTANK

7A Direct achter het waterkanon is een watertank ondergebracht. Om deze te vullen opent

u de sluiting aan de achterzijde door deze tegen de klok in te draaien.

7B Houd het model verticaal en laat voorzichtig water in de tank lopen. De tank mag

alleen met water worden gevuld, door andere vloeistoffen raakt de pomp onherstelbaar beschadigd.

7C Bij het model wordt ook een slang geleverd. Deze wordt in plaats van de afsluitdop

achter het waterkanon geschroefd Nu wordt het waterkanon tijdens het varen rechtstreeks van water voorzien.

Nederlands

Druk beide gashendels - de buitenste besturingspads links en rechts op de zender - gelijktijdig naar voren om te starten en vooruit te rijden. Laat de linkerpad even los om een bocht naar links te maken.

5C Druk de knop linksboven op de zender in

om de wielen in of uit te klappen. Houd de knop ingedrukt tot de wielen in de gewenste eindstand staan.

26 27

Druk de linker en rechter besturingspad op de zender gelijktijdig naar beneden om achteruit te rijden. Ook tijdens het achteruitrijden kan een bocht worden gemaakt door een van de pads even los te laten.

5D Met de knop rechtsboven op de zender

wordt het waterkanon geactiveerd.

AANWIJZINGEN VOOR VEILIG RIJDEN

ALGEMENE RIJTIPS:

• Houd altijd het voertuig in het oog, kijk niet naar de zender!

• De eerste keren dat met het voertuig wordt gereden, heeft men meestal de neiging

de regelaars te heftig te bedienen. Zorg ervoor, dat u voldoende ruimte ter beschikking hebt.

Laat na een crash de snelheidsregelaar altijd onmiddellijk los om schade aan de elektronica te voorkomen.

DE GESCHIKTE RIJOMGEVING:

De plaats waar u met het voertuig rijdt, moet voldoen aan de volgende criteria:

1. Het moet een plaats zijn met zoveel mogelijk vrije ruimte en zonder storende hindernissen.

2. Verzeker u er voor het starten in ieder geval van, dat er zich geen mensen en dieren in de directe nabijheid bevinden.

3. Houd het voertuig steeds in het oog, zodat het niet tegen de bestuurder of andere mensen of tegen dieren aanrijdt en mogelijk letsel toebrengt.

PROBLEEMOPLOSSING

Probleem: Het voertuig beweegt niet. Oorzaak: • De batterijen zijn te zwak of leeg. Oplossing: • De batterijen zijn mogelijk verkeerd geplaatst. Neem de polariteitsindicatie in

Probleem : De zender werkt niet. Oorzaak: • De zender is uitgeschakeld.

Nederlands

Oplossing: • Herhaal het inschakelproces zoals beschreven.

Probleem: Het voertuig kan niet worden bestuurd met de zender. Oorzaak: • De zender is uitgeschakeld.

Oplossing: • Zet de schakelaar op de zender op "ON".

het model in acht.

• Vervang de batterijen door nieuwe resp. laad de voertuigaccu op.

• De batterij is verkeerd geplaatst.

• De batterij heeft niet voldoende energie meer.

• Controleer of de batterijen juist zijn geplaatst.

• Vervang de batterijen door nieuwe.

• De verbinding tussen de afstandsbediening en het model is verbroken.

• Als het model meer dan 20 meter verwijderd is, dichterbij het model gaan staan.

Nederlands

Op www.revellutions.de vindt u meer tips en trucs.

SERVICEAANWIJZINGEN

Op www.revellutions.de vindt u alle

bestelmogelijkheden, de onlinegame en nuttige

informatie over alle Revellutions-modellen.

28 29

www.revellutions.de

24630

Instrucciones de seguridad:

• Este vehículo está recomendado para

mayores de 8 años. Durante su uso

será necesaria la supervisión por parte de un adulto.

• La emisora tiene un alcance de hasta

20 metros. A partir de esta distancia se pierde la conexión con el modelo.

• Saque las baterías del vehículo una

vez haya terminado de usarlo y deje que se sequen completamente todos los componentes. Aplique en caso necesario un producto hidrofugante (p. ej. WD40 o similar) en las piezas metálicas para evitar la aparición de corrosión. No exponga la emisora ni el cargador a humedad.

• Durante el funcionamiento se deben

mantener alejadas las manos, la cara y prendas de vestir holgadas del vehículo.

• Apague la emisora y el vehículo

cuando no los esté usando.

• Saque las baterías de la emisora y el

vehículo cuando no los esté usando.

• No pierda en ningún momento de

vista el vehículo para no perder el control sobre el mismo. Un uso sin la atención y el cuidado debidos puede

ocasionar daños considerables.Solo se permite usar este vehículo según

las instrucciones detalladas en este manual.

• Guarde este manual para referencias

futuras.

• Solo se permite usar este coche según

las instrucciones detalladas en este manual.

• No conduzca el vehículo cerca de

personas, animales ni conducciones eléctricas.

• Este vehículo no es adecuado para

personas con limitaciones físicas o

CARACTERÍSTICAS DESTACADAS

Vehículo anbio

• Circula por tierra y agua

• Con tracción 4x4 y dos hélices

• Con cañón de agua potente

mentales. Recomendamos que las personas sin experiencia previa con vehículos de radio control deportivos cuenten con la ayuda de un conductor experimentado la primera vez que pongan en marcha el vehículo.

• Este vehículo no se debe utilizar en vías públicas.

• Por norma se debe prestar atención

a que no exista el riesgo de provocar lesiones personales incluso en caso de fallos de funcionamiento o defectos.

Mantenimiento y cuidados

• Utilice solo un paño limpio y suave

para limpiar el coche.

• No exponga el coche ni las baterías

directamente a la luz solar ni fuentes de calor.

• La emisora ni el cargador deben entrar

en contacto con agua, ya que en caso

contrario podría resultar dañada la

electrónica.

Instrucciones de seguridad de las baterías de la emisora

• Las baterías no recargables (pilas) no se deben recargar.

• Las baterías recargables deben sacarse

de la emisora antes de cargarlas.

• Las baterías recargables solo deben recargarse bajo la supervisión de un adulto.

• No se deben utilizar baterías de distinto tipo, ni tampoco mezclar

baterías nuevas y usadas.

• Solo está permitido utilizar las baterías

recomendadas o unas equivalentes.

• Recomendamos usar pilas alcalinas

nuevas para la emisora. Las pilas no recargables que se utilizan en esta emisora y otros aparatos eléctricos pueden sustituirse por baterías recargables respetuosas con el medio ambiente.

• Las baterías deben colocarse respetando

la polaridad (+ y -).

• Las baterías descargadas deben sacarse

de la emisora.

• Bajo ninguna circunstancia se deben

cortocircuitar los contactos. Saque las baterías de la emisora cuando no vaya a utilizarse durante un periodo de tiempo prolongado.

Instrucciones de seguridad relativas al cargador

1. Las baterías no recargables (pilas) no se deben recargar.

2. Este cargador no es adecuado para personas (niños incluidos) con limitaciones físicas o mentales, o cuyos conocimientos o experiencia en el

manejo de cargadores sea insuciente,

salvo que estén supervisados o hayan recibido las instrucciones pertinentes por parte de un adulto responsable.

3. Los niños no deben utilizar en ningún

caso el cargador sin supervisión adulta. ¡El cargador no es un juguete!

Especicaciones de la batería del vehículo

NiMH-Akku, 7,2 V; 500 mAh (incluidas)

Especicaciones de la batería de la emisora

Alimentación: Baterías: 1 x 9 V 6LR61 E-Block

Baterías (no incluidas)

1 VEHÍCULO

1A Cañón de agua 1B Faros LED 1C Ruedas

plegables

1D Interruptor

ON/OFF

1E Antena

1F LED de estado 1G Conexión/

desconexión faros

1H Tornillos de

jación del

compartimento de baterías

2 EMISORA

2A Pad de control

de la pareja izquierda de ruedas

2B Botón para plegar

y desplegar las ruedas

2C Antena 2D Botón de cañón

de agua

2E Pad de control

de la pareja derecha de ruedas

2F Interruptor

ON/OFF

2G Compartimento

de baterías

3 COLOCACIÓN DE LAS BATERÍAS

Emisora

3A Abra la tapa del compartimento de

baterías empujándola hacia abajo.

3B Coloque la pila de 9 V con el polo

negativo (terminal grande) hacia abajo.

3C Coloque la tapa desde abajo y cierre

el compartimento de baterías empujándola hacia arriba.

3D La batería del modelo se encuentra

debajo del cañón de agua. Retire los

tres capuchones de goma marcados

en la gura.

Español

3 COLOCACIÓN DE LAS BATERÍAS

6 CARGA DE LA BATERÍA DEL MODELO

3E Suelte los tres tornillos de jación. 3F Retire el conjunto del cañón de agua. 3G El conjunto del cañón de agua lleva una junta de goma. Retire esta con cuidado. 3H Enchufe el conector de la batería del modelo en la hembrilla del modelo. No

aplique fuerza y observe la polaridad.

3I Coloque la junta. Preste atención a que quede correctamente posicionada en recto. 3J Monte el conjunto del cañón de agua con la lengüeta hacia delante y apriete los

tres tornillos con la mano.

4 SECUENCIA DE ENCENDIDO

Antes de encender el modelo por primera vez, se debe retirar el seguro de transporte (4A) y enroscar la antena a derechas (4B). Para encender, coloque primero el interruptor en la parte posterior de la emisora (4C) en la posición ON y, a continuación, coloque el interruptor en la parte inferior del modelo (4D) en ON. Este interruptor lleva una junta para el agua y por ello es necesario pulsarlo con fuerza hacia abajo.

Al apagar se debe apagar siempre en primer lugar el vehículo (véase 4D) y, a continuación, la emisora (véase 4C). En caso contrario se puede producir un comando de conducción involuntario mediante el cual el vehículo podría iniciar la marcha por sí

mismo y provocar daños considerables.

5 CONTROL DEL VEHÍCULO

El control del vehículo es el mismo tanto en tierra como en agua. Las hélices de la parte posterior se activan automáticamente al plegar las ruedas hacia arriba.

Atención: siga en todo momento las instrucciones del presente manual para cargar la batería. Antes de cargar la batería y después de cada uso es necesario que la batería y los motores se enfríen durante 15 a 30 minutos.

En caso contrario la batería puede resultar dañada. El proceso de carga se debe supervisar siempre. El proceso de carga se debe realizar siempre sobre una supercie ignífuga

y un entorno seguro contra incendios.

6A Enchufe el cargador en un tomacorriente.

6B Conecte la batería con el cargador. Durante el proceso de carga se enciende el LED

rojo de la parte superior del cargador. El proceso de carga durante aprox. 3 horas. La batería está cargada cuando se apaga el LED rojo en el cargador o esta se calienta.

6C Conecte la batería con el cargador. Durante el proceso de carga se enciende el LED

rojo de la parte superior del cargador. El proceso de carga durante aprox. 3 horas. La batería está cargada cuando se apaga el LED rojo en el cargador o esta se calienta.

Tras un periodo de carga de aprox. 3 horas, se puede conducir el vehículo anbio hasta

20 minutos.

7 LLENADO DEL DEPÓSITO DE AGUA

7A El depósito de agua está dispuesto directamente detrás del cañón de agua.

Abra el cierre en la parte posterior girándolo a izquierdas para llenarlo

7B Sujete el modelo en vertical hacia abajo y llénelo con cuidado con agua.

Solo esta permitido utilizar agua. Cualquier otro líquido dañará la bomba.

7C El modelo incluye un tubo exible. Este se puede atornillar detrás del cañón de

agua detrás del tapón. El tubo exible permite suministrar agua directamente al cañón de agua al conducir en agua.

Empuje los dos pads de control, izquierdo y derecho, de la emisora a la vez hacia delante para iniciar la marcha y conducir

Español

hacia delante. Suelte brevemente el pad de control izquierdo para girar a la izquierda.

5C Para plegar y desplegar las ruedas se

debe pulsar el botón superior izquierdo de la emisora y mantenerlo pulsado

hasta que alcancen su posición nal

32 33

Empuje los dos pads de control, izquierdo y derecho, de la emisora a la vez hacia atrás para conducir marcha atrás. Al dar marcha atrás también es posible girar soltando brevemente uno de los pads de control.

5D Con el botón superior derecho de la emi-

sora se activa el cañón de agua.

Español

CONSEJOS PARA UNA CONDUCCIÓN SEGURA

CONSEJOS GENERALES DE CONDUCCIÓN:

• Tenga el vehículo siempre a la vista y no mire la emisora.

• Las primeras veces que se conduce el vehículo se tiende a accionar los mandos con demasiada vehemencia. Compruebe que haya espacio libre suciente.

Suelte el gas siempre que se produzca una colisión para evitar que la electrónica sufra

daños.

ENTORNO APROPIADO:

El lugar en el que se vaya a conducir el vehículo debe cumplir los siguientes criterios.

1. Debe tratarse de un lugar con una supercie libre lo más grande posible sin

obstáculos.

2. Al arrancar se debe comprobar que no haya personas ni animales cerca.

3. Tenga el vehículo siempre a la vista para que no colisione con otros conductores,

personas ni animales ocasionando lesiones.

SOLUCIÓN DE PROBLEMAS

Problema: el vehículo no se mueve. Causa: • la carga de las baterías es insuficiente o las baterías están descargadas. Solución: • las baterías se han colocado incorrectamente; observe las indicaciones de

Problema: la emisora no funciona. Causa: • la emisora está apagada;

Solución: • repita el proceso de encendido según se describe.

Problema: el vehículo no se puede controlar con la emisora. Causa: • la emisora está apagada;

Español

Solución: • coloque el interruptor ON/OFF de la emisora en la posición "ON";• Lorsque le

polaridad en el modelo;

• Cambie las pilas o cargue la batería del vehículo.

• la batería se han colocado incorrectamente;

• la carga de la batería es insuficiente.

• compruebe si las baterías están colocadas correctamente;

• sustituya las baterías por nuevas.

• Se ha perdido la conexión entre la emisora y el vehículo.

acérquese al modelo si se encuentra a más de 20 metros.

Español

Encontrará más consejos en Internet en www.revellutions.de.

INSTRUCCIONES DE SERVICIO

En www.revellutions.de encontrará información sobre

pedidos, el juego en línea y otra información útil sobre

todos los modelos Revellutions.

34 35

www.revellutions.de

24630

Istruzioni di sicurezza:

• Questo veicolo è adatto a bambini a partire da 8 anni di età. Durante

l'utilizzo è necessaria la presenza dei genitori.

• Il radiocomando ha un raggio no a 20 metri. Oltre tale raggio, non vi è alcuna connessione con il modellino

• Dopo l'uso, rimuovere le batterie dal

veicolo e lasciare asciugare completamente! Trattare le parti metalliche con un impermeabilizzante (es. WD40 o simile) per evitare la corrosione. Non esporre il radiocomando e il caricatore all'umidità!

• Tenere il viso, le mani e gli abiti lontani dal veicolo durante l'uso.

• Spegnere il radiocomando e il veicolo,

quando questo non viene utilizzato.

• Rimuovere le batterie dal radiocomando e dal veicolo quando non vengono utilizzati.

• Mantenere sempre il veicolo entro il

proprio raggio visivo per evitare di perderne il controllo. Un utilizzo scor-

retto e irresponsabile può causare

danni anche gravi. Rispettare queste istruzioni per l'uso.

• Rispettare queste istruzioni per l'uso.

• L'utilizzatore deve utilizzare questo

veicolo secondo le istruzioni per l'uso contenute in questo manuale.

• Non utilizzare il veicolo vicino a persone, animali e linee elettriche.

• Questo veicolo non è adatto a persone

con ridotte capacità motorie o mentali. Si consiglia alle persone prive di esperienza con i veicoli da modellismo sportivo di mettere in funzione il veicolo con la supervisione di un conducente esperto.

CARATTERISTICHE PRINCIPALI

Veicolo anbio

• Per una guida su terra ferma e in acqua

• Con trazione integrale e due eliche

• Con cannone ad acqua potente

• Questo veicolo non può essere

utilizzato su strade pubbliche!

• In generale, assicurarsi che il modello non possa ferire persone vericando

anche la presenza di problemi di funzionamento e difetti.

Cura e manuenzione:

• Pulire il veicolo solo con un panno

umido pulito!

• Proteggere il veicolo e le batterie

dall'esposizione diretta alla luce solare e/o dall'effetto diretto del calore.

• Non esporre il radiocomando e il caricatore all'umidità poiché questo potrebbe comportare danni all'elettronica.

Istruzioni di sicurezza delle batterie per il radiocomando:

• Non ricaricare batterie monouso.

• Le batterie ricaricabili devono essere

estratte dal radiocomando per la ricarica.

• Le batterie ricaricabili possono essere

ricaricate solo sotto la supervisione di un adulto.

• Non utilizzare insieme tipi di batterie

diversi e batterie usate.

• Utilizzare esclusivamente le batterie

consigliate o batterie di tipo simile.

• Per il radiocomando si consigliano batterie nuove alcaline/manganese. Le batterie monouso per questo radiocomando e per altri apparecchi elettrici per uso domestico possono essere sostituite con batterie ricaricabili (accumulatori) per un maggior rispetto dell'ambiente.

• Inserire le batterie rispettando la giusta polarità (+ e -).

• Le batterie scariche devono essere rimosse dal radiocomando.

• I morsetti di raccordo non devono essere cortocircuitati. Rimuovere le batterie dal radiocomando se questo rimane a lungo inutilizzato.

Avvertenze di sicurezza sul caricabatterie:

• Non ricaricare batterie monouso.

• Questo caricabatterie non è adatto

per persone (bambini inclusi) con disabilità siche o mentali, o con scarsa conoscenza ed esperienza con i caricabatterie, salvo non sorvegliati o guidati da un adulto esperto.

• I bambini devono essere controllati, il caricabatterie non è un giocattolo!

Tipo di batteria necessario per il veicolo:

NiMH-Akku, 7,2 V; 500 mAh (accluse)

Tipo di batteria necessario per il radiocomando:

Alimentazione: Batterie: 1 x 9 V 6LR61 E-Block Batteria (non in dotazione)

1 VEICOLO

1A Cannone ad

acqua

1B Faro LED 1C Telaio

sollevabile

1D Interruttore

ON/OFF

1E Antenna 1F LED Power 1G Faro ON/OFF 1H Viti di ssaggio

vano batterie

2 RADIOCOMANDO

2A Pad di comando

coppia di ruote sinistra

2B Tasto per

inserimento e disinserimento ruote

2C Antenna

2D Tasto per

cannone acqua

2E Tasto per coppia

ruote destra

2F Interruttore

ON/OFF

2G Vano batterie

3 INSERIRE LE BATTERIE

Radiocomando

3A Aprire il coperchio della batteria

spingendo verso il basso.

3B Inserire dal basso le batterie da

9 volt con il polo negativo (perno grande).

3C Ora inserire il coperchio verso il

basso e chiuderlo premendolo verso l’alto.

3D Il vano batterie si trova sotto il

cannone ad acqua. A questo scopo, rimuovere le tre calotte di gomma

contrassegnate nella gura.

Italiano

3 INSERIRE LE BATTERIE

6 CARICAMENTO DELLA BATTERIA DELL’UNITA’

3E Poi allentare le tre viti di montaggio. 3F La struttura del cannone ad acqua può essere rimossa. 3G La struttura è provvista di una guarnizione in gomma. Rimuoverla con attenzione. 3H Quindi collegare il connettore della batteria dell'unità alla presa del modellino.

Durante il collegamento non impiegare forza e fare attenzione della corretta polarità.

3I Quando si posiziona la guarnizione, assicurarsi che sia alloggiata nella posizione

prevista.

3J Ora reinserire la struttura con la linguetta in avanti e avvitare manualmente le tre

viti a mano.

4 PREPARAZIONE DELL'AVVIO

Prima dell’accensione rimuovere i dispositivi di bloccaggio per il trasporto (4A) e avvitare l'antenna in senso orario (4B) . Per accendere, impostare l'interruttore sul retro del radiocomando su ON (4C), quindi impostare l'interruttore sul lato superiore del modellino (4D) su ON. Questo interruttore è fornito di una tenuta ermetica e deve essere premuta bene verso il basso.

Allo spegnimento, spegnere sempre prima il veicolo (confr. 4D), poi il radio comando (confr. 4C)! In caso contrario è possibile inviare inavvertitamente comandi che permettono al veicolo di spostarsi senza controllo e possono comportare danni.

5 COMANDO DEL VEICOLO

Attenzione: Per caricare la batteria seguire sempre le istruzioni. Prima di ricaricare e dopo ogni utilizzo lasciar raffreddare la batteria e il motore per 15-30 minuti. In caso contrario è possibile danneggiare la batteria. Controllare costantemente l’operazione di caricamento. Per l’operazione di caricamento assicurarsi di avere sempre una base resistente al fuoco, in un ambiente tutelato dal pericolo di incendi.

6A Per caricare la batteria dell’unità, prima collegare il caricabatterie ad una presa di

alimentazione.

6B Quindi collegare la batteria al caricabatterie. Durante il caricamento, il LED sulla

parte superiore del caricatore si accende in rosso. La procedura di caricamento dura ca. 3 ore. La batteria è completamente carica quando il LED rosso sul caricabatteria si spegne o la batteria diventa calda.

6C Quando la batteria è carica, calda o persino bollente il caricamento deve essere

subito terminato. A questo scopo staccare la batteria dal caricabatterie e il caricabatterie dalla presa di corrente.

Dopo un tempo di caricamento di circa 3 ore, il veicolo anbio può funzionare no a 20 minuti.

7 RIEMPIMENTO DEL SERBATOIO DELL’ACQUA

7A Subito dietro il cannone ad acqua, è alloggiato un serbatoio. Per riempire si apre il

fermo sul lato posteriore ruotando in senso antiorario.

7B Per riempire mettere il modellino in verticale verso il basso e riempire accurata-

mente con acqua. Può essere riempito solo con acqua, altri tipi di liquido distruggono la pompa.

Il comando del veicolo è lo stesso su terra e su acqua. Quando le ruote sono sollevate,

attivare automaticamente l'elica sul retro.

Per avviare e far avanzare il veicolo, spingere allo stesso tempo in avanti i due pad di comando a sinistra e a destra. Per eseguire una curva a sinistra, lasciare andare leggermente la leva sinistra.

5C Per attivare e disattivare le ruote,

premere il tasto laterale in alto a sinistra

e tenerlo premuto no a raggiungere la

Italiano

posizione nale.

38 39

Per indietreggiare, premere il pad di comando a destra e sinistra del radiocomando verso il basso. Anche durante la retromarcia, è possibile fare una curva lasciando andare leggermente l'acceleratore.

5D Con il tasto laterale in alto a destra del

radiocomando si attiva il cannone ad acqua

7C Il modellino è dotato di un tubo essibile. Questo è avvitato al posto del tappo

dietro il cannone ad acqua. Ora il cannone può essere alimentato con acqua

durante la guida in acqua direttamente dal relativo corso.

Italiano

INDICAZIONI PER UNA GUIDA SICURA

CONSIGLI GENERALI DI GUIDA:

• Mantenere sempre il veicolo nel proprio raggio visivo e non guardare il radiocomando!

• Nei primi utilizzi si è portati spesso a utilizzare il regolatore con eccessiva forza. Assi-

curarsi di avere abbastanza spazio a disposizione.

Dopo un urto rilasciare sempre immediatamente il regolatore di velocità per evitare danni all'elettronica.

L'AMBIENTE DI GUIDA ADATTO:

Il luogo in cui viene utilizzato il veicolo dovrebbe rispettare i seguenti criteri:

1. Dovrebbe trattarsi di un luogo con un'ampia supercie libera e priva di ostacoli.

2. All'avvio assicurarsi immediatamente che non vi siano persone o animali nelle immediate vicinanze.

3. Tenere sempre in vista il veicolo in modo che non possa scontrarsi con il conducente, con altre persone o animali e ferirli.

ELIMINAZIONE DEI GUASTI

Problema: Il veicolo non si muove. Causa: • Le batterie sono scariche e/o esaurite. Soluzione: • Probabilmente le batterie sono posizionate in modo scorretto. Rispettare le

Problema: Il radiocomando non funziona. Causa: • Il radiocomando è spento.

Soluzione: • Ripetere l'operazione di inserimento come descritto.

Problema: Non si riesce a controllare il veicolo con il radiocomando. Causa: • Il radiocomando è spento.

Soluzione: • Posizionare l'interruttore del radiocomando su "ON".

indicazioni di polarità nel modellino.

• Sostituire le batterie con batterie nuove o ricaricare la batteria di alimentazione

ricaricabile.

• Le batterie sono posizionate in modo scorretto

• Le batterie non hanno energia sufficiente.

• Vericare la corretta posizione delle batterie.

• Sostituire le batterie.

• Il collegamento tra il radiocomando e il veicolo è interrotto.

• Se il modellino si trova a più di 20 metri di distanza, spostarsi verso il modellino.

Altri consigli e trucchi sono disponibili sul sito Internet www.revellutions.de.

ISTRUZIONI DI MANUTENZIONE

Italiano

40 41

Su www.revellutions.detroverete la sezione ordini,

il gioco online e utili informazioni su tutti i

modelli Revellution.

www.revellutions.de

Italiano

Notes

Revell Control 24630 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
