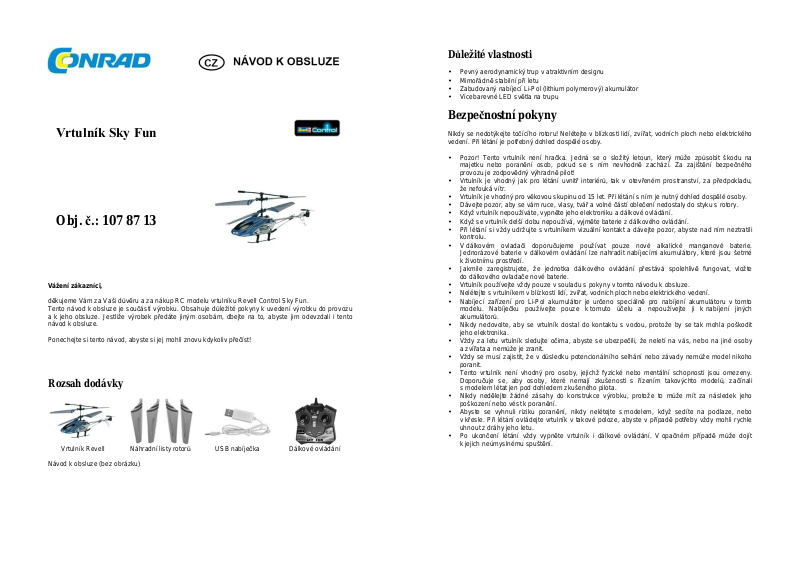

Vrtulník Sky Fun
Obj. č.: 107 87 13
Vážení zákazníci,
děkujeme Vám za Vaši důvěru a za nákup RC modelu vrtulníku Revell Control Sky Fun.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu
a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento
návod k obsluze.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Rozsah dodávky
Vrtulník Revell Náhradní listy rotorů USB nabíječka Dálkové ovládání
Návod k obsluze (bez obrázku)
Důležité vlastnosti
• Pevný aerodynamický trup v atraktivním designu
• Mimořádně stabilní při letu
• Zabudovaný nabíjecí Li-Pol (lithium polymerový) akumulátor
• Vícebarevné LED světla na trupu
Bezpečnostní pokyny
Nikdy se nedotýkejte točícího rotoru! Nelétejte v blízkosti lidí, zvířat, vodních ploch nebo elektrického
vedení. Při létání je potřebný dohled dospělé osoby.
• Pozor! Tento vrtulník není hračka. Jedná se o složitý letoun, který může způsobit škodu na
majetku nebo poranění osob, pokud se s ním nevhodně zachází. Za zajištění bezpečného
provozu je zodpovědný výhradně pilot!
• Vrtulník je vhodný jak pro létání uvnitř interiérů, tak v otevřeném prostranství, za předpokladu,
že nefouká vítr.
• Vrtulník je vhodný pro věkovou skupinu od 15 let. Při létání s ním je nutný dohled dospělé osoby.
• Dávejte pozor, aby se vám ruce, vlasy, tvář a volné částí oblečení nedostaly do styku s rotory.
• Když vrtulník nepoužíváte, vypněte jeho elektroniku a dálkové ovládání.
• Když se vrtulník delší dobu nepoužívá, vyjměte baterie z dálkového ovládání.
• Při létání si vždy udržujte s vrtulníkem vizuální kontakt a dávejte pozor, abyste nad ním neztratili
kontrolu.
• V dálkovém ovladači doporučujeme používat pouze nové alkalické manganové baterie.
Jednorázové baterie v dálkovém ovládání lze nahradit nabíjecími akumulátory, které jsou šetrné
k životnímu prostředí.
• Jakmile zaregistrujete, že jednotka dálkového ovládání přestává spolehlivě fungovat, vložte
do dálkového ovladače nové baterie.
• Vrtulník používejte vždy pouze v souladu s pokyny v tomto návodu k obsluze.
• Nelétejte s vrtulníkem v blízkosti lidí, zvířat, vodních ploch nebo elektrického vedení.
• Nabíjecí zařízení pro Li-Pol akumulátor je určeno speciálně pro nabíjení akumulátoru v tomto
modelu. Nabíječku používejte pouze k tomuto účelu a nepoužívejte ji k nabíjení jiných
akumulátorů.
• Nikdy nedovolte, aby se vrtulník dostal do kontaktu s vodou, protože by se tak mohla poškodit
jeho elektronika.
• Vždy za letu vrtulník sledujte očima, abyste se ubezpečili, že neletí na vás, nebo na jiné osoby
a zvířata a nemůže je zranit.
• Vždy se musí zajistit, že v důsledku potencionálního selhání nebo závady nemůže model nikoho
poranit.
• Tento vrtulník není vhodný pro osoby, jejichž fyzické nebo mentální schopnosti jsou omezeny.
Doporučuje se, aby osoby, které nemají zkušenosti s řízením takovýchto modelů, začínali
s modelem létat jen pod dohledem zkušeného pilota.
• Nikdy nedělejte žádné zásahy do konstrukce výrobku, protože to může mít za následek jeho
poškození nebo vést k poranění.
• Abyste se vyhnuli riziku poranění, nikdy nelétejte s modelem, když sedíte na podlaze, nebo
v křesle. Při létání ovládejte vrtulník v takové poloze, abyste v případě potřeby vždy mohli rychle
uhnout z dráhy jeho letu.
• Po ukončení létání vždy vypněte vrtulník i dálkové ovládání. V opačném případě může dojít
k jejich neúmyslnému spuštění.
Pokyny při manipulaci s bateriemi (akumulátory) v dálkovém ovládání
• Obyčejné baterie (které nejsou určeny k nabíjení) nikdy nenabíjejte.
• Akumulátory se musí před nabíjením vyjmout z dálkového ovládání.
• Akumulátory se musí nabíjet pouze pod dohledem dospělé osoby.
• Nemíchejte dohromady různé typy baterií ani nové baterie s částečně vybitými.
• Používejte pouze baterie doporučeného typu, nebo jejich ekvivalent.
• Při vkládání baterií, respektive akumulátorů vždy dávejte pozor na jejich správnou polaritu (plus/+
a minus/–).
• Vybité baterie se musí z dálkového ovládání odstranit.
• Připojovací koncovky se nikdy nesmějí zkratovat. Pokud dálkové ovládání po delší čas
nepoužíváte, vejměte z něj baterie.
Vrtulník je vybaven lithium-polymerovým akumulátorem. Dodržujte proto vždy následující
bezpečnostní pokyny:
• Nikdy nevhazujte Li-Pol akumulátory do ohně a neskladujte je na teplém místě.
• K nabíjení Li-Pol akumulátorů používejte výhradně nabíječku, která je součástí dodávky.
Požití jiné nabíjecí jednotky může vést k trvalému poškození akumulátoru a vedlejších částí, jakož
i k úrazu.
• Nabíječku nikdy nepoužívejte k nabíjení akumulátorů NiCd/NiMH!
• Vždy dávejte pozor, aby se akumulátory nabíjely na ohnivzdorném povrchu a v prostředí, které je
odolné proti ohni.
• V průběhu nabíjení nenechávejte akumulátor bez dohledu.
• Kontakty akumulátoru nikdy nerozebírejte ani jinak do nich nezasahujte. Články akumulátoru
nepoškozujte a nepropichujte. Hrozí riziko výbuchu!
• Li-Pol akumulátory se musí udržovat mimo dosah dětí.
• Před likvidací se akumulátor musí vybít. Otevřené póly zalepte lepicí páskou, aby se předešlo
zkratu!
Požadované baterie a akumulátory
Vrtulník:
Výstupní proud: DC 3,7 V, 0,67 Wh
Akumulátor: 1 x 3,7 V (nabíjecí Li-Pol akumulátor (vestavěný)
Kapacita: 180 mAh
Dálkové ovládání:
Zdroj napájení:
DC 9 V
Baterie: 6 x 1,5 V typ AA
USB nabíječka:
DC 5 V USB portu v PC nebo USB hub
Nominální výstup: 4,2 V / až do 500 mA
Popis jednotlivých částí modelu a dálkového ovládání
Vrtulník
1A – Protisměrné listy rotoru 1D – LED světla
1B - Stabilizátor 1E – Nabíjecí zdířka
1C - Zadní rotor 1F – Přepínač Zap. / Vyp.
Dálkové ovládání
2A - Přepínač Zap. / Vyp. 2D – Trimování letu doleva a doprava
2B – Ovládací páka plynu
2C - Anténa 2F – Zap. / Vyp. LED světel
2E – Ovládací páka letu dopředu, dozadu a
otáčení
Vložení baterií do dálkového ovládání
3A - Odšroubujte šrouby a odstraňte kryt.
3B - Vložte dovnitř 64 x 1,5 V baterii AA a věnujte pozornost polaritě, která je vyznačena ve schránce
baterií.
3C – Zavřete schránku baterií krytem a přišroubujte ho na místo.
Nabíjení modelu
Trimování ovládání
Pozor: Před nabíjením a po ukončení každého létání se musí motor a akumulátor 10 až 15 minut
nechat v klidu, aby se ochladily. V opačném případě může dojít k jejich poškození. Průběh nabíjení se
musí nepřetržitě sledovat. Vždy zabezpečte, aby se nabíjení provádělo na ohnivzdorném povrchu
a v prostředí, které je odolné proti ohni.
1. Vypněte vrtulník i dálkové ovládání.
2. Zapojte USB nabíječku do USB portu na počítači nebo použijte USB hub (4A). Když je nabíječka
připravena k nabíjení, rozsvítí se červená LED kontrolka v horní části.
3. Nyní zapojte konektor nabíječky do zdířky na spodní strany modelu (4B).
Proces nabíjení začne automaticky.
4. V průběhu procesu nabíjení LED kontrolka na nabíječce nesvítí, a když je akumulátor plně nabitý,
rozsvítí se červeně (4C). Po dokončení nabíjení odpojte akumulátor od nabíječky a nabíječku
vytáhněte z USB portu.
Po cca 40 minutách nabíjení můžete s modelem létat přibližně 6 až 8 minut.
Varování: Li-Pol akumulátor se v průběhu nabíjení běžně zahřívá. Jestliže se akumulátor silně zahřeje
a/nebo se na jeho povrchu začnou objevovat určité změny, nabíjení okamžitě přerušte!
Vrtulník můžete nabíjet i pomocí dálkového ovládání:
•
Vypněte vrtulník i dálkové ovládání.
•
Konektor nabíjecího kabelu je uložen na zadní straně dálkového ovládání (4D). Odstraňte kryt
a konektor nabíjecího kabelu opatrně zastrčte do nabíjecí zdířky na vrtulníku (4E). Kolík
nabíjecího kabelu se musí dát zasunout lehce. NEPOUŽÍVEJTE sílu. Nesprávným zasunutím
nabíjecího kabelu můžete poškodit vrtulník a za určitých okolností se i zranit. Zapněte dálkové
ovládání a začne blikat červená LED kontrolka napájení. Posuňte pomalu ovládací páku plynu na
maximum a potom zpět do počáteční polohy, aby se aktivovalo dálkové ovládání (2B). LED
kontrolka napájení začne rychle blikat. Tento proces trvá asi 3 sekundy a poté bude LED kontrolka
trvale svítit zeleně.
•
Proces nabíjení je dokončen, když LED kontrolka začne svítit červeně.
•
Po dokončení nabíjení dejte přepínač do polohy „OFF“ a odpojte od vrtulníku nabíjecí kabel.
Příprava k startu
Správné trimování je základním předpokladem pro bezproblémový let modelu. Úprava ovládání je
jednoduchá, ale vyžaduje určitou trpělivost a cit. Postupujte prosím přesně podle následujících
pokynů: Pomalu a opatrně posouvejte ovladač plynu směrem nahoru, aby se vrtulník zvednul do výšky
asi 0,5 až 1 m.
6A - Pokud se vrtulník sám od sebe otáčí rychle nebo pomalu ve směru hodinových ručiček …
Pokud se vrtulník začne automaticky otáčet ve směru hodinových ručiček, otáčejte trimovacím
ovladačem proti směru hodinových ručiček, až dokud se model nepřestane samovolně otáčet.
6B - Pokud se vrtulník sám od sebe otáčí rychle nebo pomalu proti směru hodinových ručiček
Pokud se vrtulník začne automaticky otáčet proti směru hodinových ručiček, otáčejte trimovacím
ovladačem ve směru hodinových ručiček, až dokud se model nepřestane samovolně otáčet.
Ovládání za letu
Poznámka: Pro klidné chování modelu za letu postačují jenom minimální korekce ovladačů!
Ovladač plynu (levá páčka na dálkovém ovládání) musí být předtím, než dálkové ovládání zapnete ve
spodní poloze (5A). Poté nastavte přepínač ON/OFF na dálkovém ovládání do polohy „ON“ (5B) a
začne blikat LED kontrolka napájení.
Nyní přepněte přepínač ON/OFF na vrtulníku do polohy „ON“ (5C) a položte vrtulník na zem, aby jeho
zadní část směrovala k vám (5D).
Pomalu pohybujte ovládací pákou plynu na maximum a zpět do výchozí polohy, aby se aktivovalo
dálkové ovládání. LED kontrolka napájení začne rychle blikat. Tento proces potrvá asi 3 sekundy a
vrtulník je připraven k letu, když čelní světlo začne svítit červeně.
7A - Opatrným pohybem ovládací páčky plynu směrem dopředu vzlétnete nebo zvýšíte letovou
Problém
Příč
ina
Doporučené
ř
ešení
výšku.
7B - Pro přistání, nebo snížení letové výšky posuňte ovládací páku plynu směrem dozadu.
Pro zajištění klidného letu vrtulníku postačují jenom minimální korekce ovladače!
7C - Opatrně posuňte ovladač pro let dopředu a dozadu a pro otáčení doprava a doleva směrem
dopředu a vrtulník poletí dopředu.
7D - Opatrně posuňte ovladač pro let dopředu a dozadu a pro otáčení doprava a doleva směrem
dozadu a vrtulník poletí dozadu.
7E - Opatrně posuňte ovladač pro let dopředu a dozadu a pro otáčení doprava a doleva směrem
doleva a vrtulník se otočí proti směru hodinových ručiček.
7F - Opatrně posuňte ovladač pro let dopředu a dozadu a pro otáčení doprava a doleva směrem
doprava a vrtulník se začne otáčet ve směru hodinových ručiček.
Rady pro bezpečné létání
Všeobecné rady pro létání:
Vrtulník vždy pokládejte na rovný povrch. Nerovný podklad může mít za určitých okolností negativní
vliv na chování modelu během vzletové fáze.
Ovládacími páčkami vždy pohybujte pomalu a s citem.
Stále si udržujte vizuální kontakt s vrtulníkem a nekoukejte na dálkové ovládání!
Hned jak se vrtulník odlepí od země, posuňte ovládací páku plynu trochu dolů. Pomocí ovládací páky
plynu udržujte letovou výšku.
Pokud vrtulník ztrácí výšku, jemně posuňte ovládací páku plynu znova nahoru.
Když vrtulník naopak stoupá, posuňte ovládací páku plynu trochu dolů.
Pro let do zatáčky je obvykle postačující, když se jenom trochu jemně poklepe odpovídajícím směrem
na směrovou páku. Většina začátečníků má během prvních pokusů o létání tendenci řízení přetáčet
a řídit model příliš prudce. S ovladači manipulujte vždy pomalu a opatrně a vyhýbejte se rychlým
a trhavým pohybům.
Začátečníci by se měli nejdříve naučit, jak zvládnout správné nastavení trimování a až potom
přistoupit k zvládnutí ovládací páky plynu. Vrtulník zpočátku nemusí nutně po startu letět hned
dopředu. Důležitější je naučit se, jak jemnými krátkými pohyby ovládací páky plynu udržet stálou
výšku asi 1 m nad zemí. Až když to zvládnete, přejděte k procvičování řízení doleva a doprava.
Vhodná místa pro létání
Pro létání s modelem si zvolte místo, které bude odpovídat následujícím kriteriím:
1. Měla by to být uzavřená místnost, ve které se nevyskytuje proudění vzduchu.
Klimatizační systémy, ventilátory a podobná zařízení, která způsobují cirkulaci vzduchu, by mohla
rušit let.
2. Místnost by měla být alespoň 10 m dlouhá, 6 m široká a 3 m vysoká.
3. V místnosti, kde létáte, by neměly být žádné předměty, které by se mohly poškodit, jako větráky.
Lampy, apod.
4. Předtím než začnete létat a připravujete se ke startu, dejte pozor, aby byli všichni lidé i zvířata,
včetně pilota, vzdáleni alespoň 1 - 2 metry od modelu.
Výměna listů rotoru
Pokud se listy rotoru poškodí, budete je muset vyměnit. Postupujte přitom podle níže uvedených
kroků:
Předtím než přistoupíte k montáži, dávejte pozor, abyste nezaměnili listy jednotlivých rotorů.
Listy rotoru jsou označeny písmeny „A“ a „B“ (8A). Listy označené jako „B“ se montují na horní část
a listy označené jako „A“ na spodní část.
8B – Pomocí křížového šroubováku odstraňte opatrně šrouby v listu rotoru.
8C – Nyní opatrně odstraňte list rotoru z úchytu.
8D – Opatrně nasaďte do úchytu nový list rotoru a pevně ho přišroubujte.
Pozor: Dejte pozor, abyste šrouby nepřekroutili. List rotoru musí mít určitou vůli.
Ř
ešení problémů
Listy rotoru se netočí.
•
Přepínač ON/OFF je
v poloze OFF.
•
Akumulátor je příliš slabý,
nebo vybitý.
•
Nastavte přepínač ON/OFF
do polohy ON.
•
Nabijte akumulátor.
Vrtulník se v letu náhle bez
zřejmého důvodu zastaví a
klesá.
Vrtulník nelze ovládat
dálkovým ovládáním.
Vrtulník se otáčí pouze
kolem vlastní osy, nebo se
při startu převrátí.
•
Akumulátor je příliš slabý. • Nabijte akumulátor.
•
Přepínač ON/OFF je
v poloze OFF.
•
Jsou nesprávně vloženy
baterie.
•
Baterie jsou příliš slabé.
•
Nesprávné trimování letu
doleva nebo doprava.
•
Nastavte přepínač ON/OFF
do polohy ON.
•
Zkontrolujte, jestli jste správně
vložili baterie.
•
Vložte nové baterie.
•
Proveďte nastavení trimování
letu podle pokynů v návodu (viz
výše „Trimování ovládání“).
Údržba a čištění
•
K čištění modelu používejte pouze čistý, navlhčený hadřík.
•
Vrtulník i akumulátory chraňte před přímým slunečním světlem a před přímým zdrojem tepla.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje
odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí baterií
vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou malých
dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky.
V takovémto případě použijte vhodné ochranné rukavice!
Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány
do ohně nebo nabíjeny! V takovýchto případech hrozí nebezpečí exploze!
Nabíjet můžete pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. VAL/11/2015
Loading...
