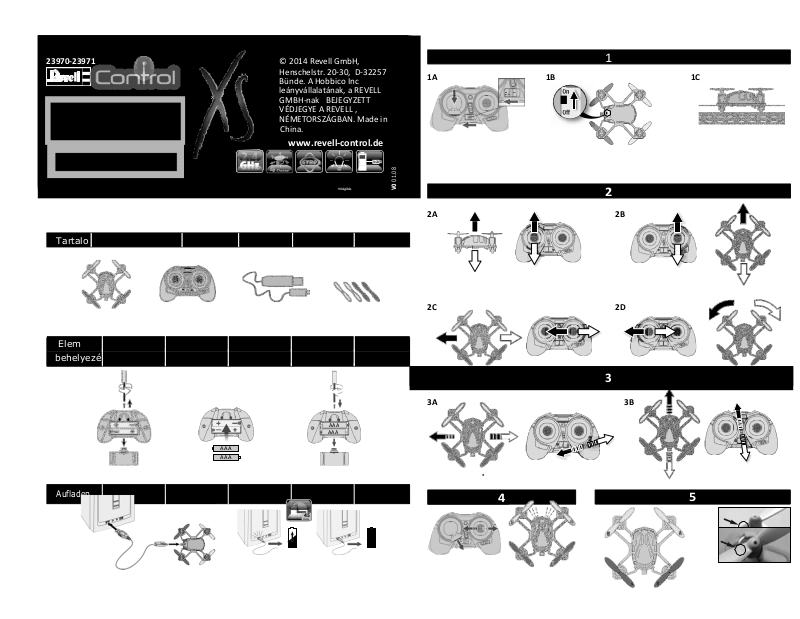

Revell Control 23970 User guide [hu]

AA A

AA A

5

4

Aufladen

2

45

min.

1

ON

OFF

V0

01.08

23970-23971 © 2014 Revell GmbH,

Henschelstr. 20-30, D-32257
Bünde. A Hobbico Inc
leányvállalatának, a REVELL
GMBH-nak BEJEGYZETT
VÉDJEGYE A REVELL ,
NÉMETORSZÁGBAN. Made in

China.

www.revell-control.de

Tartalo

Világítás

1A

ON OFF (Be/ki)

ON OFF
(Be/ki)

1B 1C

2A 2B

behelyezé

Elem

AA A

AA A

2C 2D

3

3A 3B

Magyar

4 Kalibrálás

1 Indulási előkészítés

A bekapcsolás előtt a tolószabályzónak (a távirányító baloldali szabályzója) lefelé kell néznie
(1A). Ezután állítsa a távirányító BE/KI kapcsolóját "ON" (BE) állásba, ekkor villog a működést
jelző LED (1B). A quadrokopter bekapcsolásánál a LED-ek elkezdenek villogni. Úgy helyezze a
quadrokoptert a talajra, hogy a fara a pilóta irányába nézzen (1C). A quadrokopternek pár
másodpercre van szüksége ahhoz, hogy telepítse a giroszkópokat és kapcsolatba
lépjen a távirányítóval. Mihelyt a quadrokopter LED-jei folyamatosan világítanak, létrejött a
kapcsolat a távirányítóval.

Figyelem! A quadrokoptert feltétlenül vízszintes felületre kell helyezni - a vezérlő elektronika
semleges helyzetben legyen és a talaj felé nézzen.

Megjegyzés: A quadrokopter nyugodt repülési viselkedéséhez a szabályozókon csak
minimális korrekciókra van szükség! Az irányok megadását úgy kell értelmezni, mintha a
quadrokoptert hátulról néznénk.
. Ha a quadrokopter a pilóta felé repül, akkor az ellenkező irányba kell kormányozni.

2A Az induláshoz vagy a repülési magasság emeléséhez a bal oldali kart óvatosan mozgassa
előrefelé.

A leszálláshoz vagy alacsonyabban repüléshez a bal oldali kart óvatosan hátra kell húzni.

2B Előrefele repüléshez a jobb oldali kart óvatosan előrefelé kell mozgatni.

Visszafele repüléshez a jobb oldali kart óvatosan hátra kell húzni.

2C Balfelé repüléshez a jobb oldali kart óvatosan balra kell mozgatni.

Jobbfelé repüléshez a jobb oldali kart óvatosan jobbra kell mozgatni.

2D Ahhoz, hogy a quadrokopter balra körbeforduljon, a bal oldali kart balra kell mozdítani.

Ahhoz, hogy a quadrokopter jobbra körbeforduljon, a bal oldali kart jobbra kell mozdítani.

Akku töltési állapot:

•

Ha a LED "szemek" villognak, az akku le fog merülni. Ahhoz, hogy ne zuhanjon le, el
kell kezdeni a landolást.

A quadrokopter kifogástalan repülési viselkedésének előfeltétele a helyes finombeállítás
(trimmelés). A finomhangolás egyszerű, de hozzá némi türelemre és érzékre van szükség. Kérjük,
vegye figyelembe a következő tanácsokat: a tolóerő szabályzókarját óvatosan mozgassa felfelé, és
hagyja, hogy a kvadrokopter a 0,5 és 1 méter közötti magasságba emelkedjen.

3A Ha a quadrokopter magától gyorsan vagy lassan balra vagy jobbra fordul …

nyomja meg az oldalirányú repülés finomhangolóját az ellenkező irányba.

3B Ha a quadrokopter magától gyorsan vagy lassan előre vagy hátra mozdul …

A bólintás finomhangolót lépésenként nyomja lefelé. Ha a quadrokopter hátrafelé mozog, a
bólintás finomhangolót lépésenként kell felfele nyomni.

Ha a quadrokopter magától gyorsan vagy lassan a saját tengelye körül forogni kezd …

landoljon és hagyja a bal oldali kart 3 mp-ig teljesen nulla helyzetben - a finombeállítás
automatikusan megtörténik.

2 Repülés vezérlés

3 Vezérlés finombeállítás

Ha a quadrokopter repüléskor (forduláskor) sodródik, vagy csak nehezen trimmelhető
(finombeállítás), megpróbálhatja kalibrálni. Ehhez be kell kapcsolni a quadrokoptert és a
távirányítót (a használati útmutató szerint), és a modellt egy vízszintes felületre kell helyezni.
A tolóerő szabályozónak (a távirányító bal oldali szabályozójának) lefelé kell néznie. Ekkor a
tolóerő szabályozót egészen alulra és a jobb sarokba kell mozgatni és ott kell tartani. Ekkor
mozgassa gyorsan 5-6-szor balra és jobbra a bólintás és orsózás szabályozót (a távirányító jobb
oldali szabályozóját). A quadrokopter LED-jei röviden felvillannak. Ezzel befejeződik a kalibrálás.

Amennyiben a quadrokopter rotor lapjai sérülnek, és ki kell cserélni őket, a következőket tegye:

•

A szerelés előtt ügyeljen arra, hogy ne cserélje össze a propellereket. A quadrokopter 4
különböző propellerrel rendelkezik, amik a színükkel és jelölésükkel különböztethetők meg:

•

Jobb első: Fehér, A jelölés

•

Bal első: Fehér, B jelölés

•

A tönkrement propellert óvatosan le kell húzni a tengelyről.

•

Az új propellert szintén óvatosan kell feltűzni a tengelyre.

Probléma: A propeller nem mozog. Ok: •
Az ON/OFF kapcsoló "OFF" helyzetben van.

Elhárítás: • Az ON/OFF kapcsolót állítsa „ON“ állásba.

Probléma: A quadrokopter minden látszólagos ok nélkül megáll repülés közben és süllyed.
Ok: • Az akku túl gyenge.
Elhárítás: • Töltse fel az akkut.

Problém:a A quadrokopter nem vezérelhető a t ávirányítóval.
Ok: • Az ON/OFF kapcsoló „OFF“ állásban van

Elhárítás: • Az ON/OFF kapcsoló „ON“ állásba állítása.

Probléma: A quadrokopter csak a tengelye körül forog, felborul induláskor vagy nem emelkedik fel.

Ok: • A propellerek elrendezése hibás.

Elhárítás: • A propellereket az útmutatóban leírtak szerint kell beépíteni.

• Az akku túl gyenge vagy lemerült.

• Töltse fel az akkut.

• Hibásan van behelyezve az elem.

• Az elemek nem rendelkeznek már elég energiával.

• Vizsgálja meg, hogy az elemek helyesen vannak behelyezve

• Helyezzen be új elemeket.

5 Propellerek cseréje

•

Jobb hátsó: Fekete, B jelölés

•

Bal hátsó: Fekete, A jelölés

HIBAELHÁRÍTÁS

További tanácsok és trükkök találhatók az interneten www.revell-control.de.
