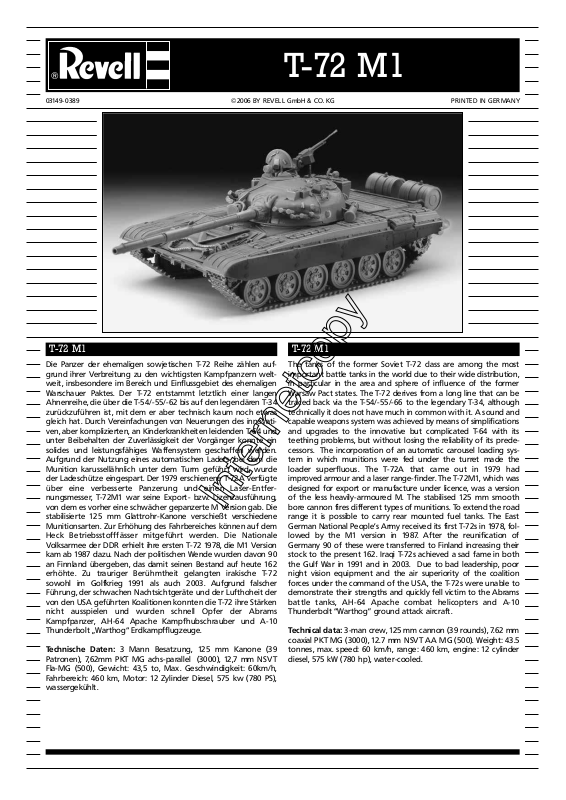

T-72 M1

03149- 0389 2006 BY REVELL GmbH & CO. KG PRINTE D IN G ERMANY

T-72 M1 T-72 M1

Die Panzer der ehemaligen sowjetischen T-72 Reihe zählen auf­grund ihrer Verbreitung zu den wichtigsten Kampfpanzern welt­weit, insbesondere im Bereich und Einflussgebiet des ehemaligen
Warschauer Paktes. Der T-72 entstammt letztlich einer langen
Ahnenreihe, die über die T-54/-55/-62 bis auf den legendären T-34
zurückzuführen ist, mit dem er aber technisch kaum noch etwas
gleich hat. Durch Vereinfachungen von Neuerungen des innovati­ven, aber komplizierten, an Kinderkrankheiten leidenden T-64 und
unter Beibehalten der Zuverlässigkeit der Vorgänger konnte ein
solides und leistungsfähiges Waffensystem geschaffen werden.
Aufgrund der Nutzung eines automatischen Laders, bei dem die
Munition karussellähnlich unter dem Turm geführt wird, wurde
der Ladeschütze eingespart. Der 1979 erschienene T-72A verfügte
über eine verbesserte Panzerung und einen Laser-Entfer­nungsmesser, T-72M1 war seine Export- bzw. Lizenzausführung,
von dem es vorher eine schwächer gepanzerte M Version gab. Die
stabilisierte 125 mm Glattrohr-Kanone verschießt verschiedene
Munitionsarten. Zur Erhöhung des Fahrbereiches können auf dem
Heck Betriebsstofffässer mitgeführt werden. Die Nationale
Volksarmee der DDR erhielt ihre ersten T-72 1978, die M1 Version
kam ab 1987 dazu. Nach der politischen Wende wurden davon 90
an Finnland übergeben, das damit seinen Bestand auf heute 162
erhöhte. Zu trauriger Berühmtheit gelangten irakische T-72
sowohl im Golfkrieg 1991 als auch 2003. Aufgrund falscher
Führung, der schwachen Nachtsichtgeräte und der Lufthoheit der
von den USA geführten Koalitionen konnten die T-72 ihre Stärken
nicht ausspielen und wurden schnell Opfer der Abrams
Kampfpanzer, AH-64 Apache Kampfhubschrauber und A-10
Thunderbolt „Warthog“ Erdkampfflugzeuge.

Technische Daten: 3 Mann Besatzung, 125 mm Kanone (39
Patronen), 7,62mm PKT MG achs-parallel (3000), 12,7 mm NSVT
Fla-MG (500), Gewicht: 43,5 to, Max. Geschwindigkeit: 60km/h,
Fahrbereich: 460 km, Motor: 12 Zylinder Diesel, 575 kw (780 PS),
wassergekühlt.

The tanks of the former Soviet T-72 class are among the most
important battle tanks in the world due to their wide distribution,
in particular in the area and sphere of influence of the former
Warsaw Pact states. The T-72 derives from a long line that can be
traced back via the T-54/-55/-66 to the legendary T-34, although
technically it does not have much in common with it. A sound and
capable weapons system was achieved by means of simplifications
and upgrades to the innovative but complicated T-64 with its
teething problems, but without losing the reliability of its prede­cessors. The incorporation of an automatic carousel loading sys­tem in which munitions were fed under the turret made the
loader superfluous. The T-72A that came out in 1979 had
improved armour and a laser range-finder. The T-72M1, which was
designed for export or manufacture under licence, was a version
of the less heavily-armoured M. The stabilised 125 mm smooth
bore cannon fires different types of munitions. To extend the road
range it is possible to carry rear mounted fuel tanks. The East
German National People’s Army received its first T-72s in 1978, fol­lowed by the M1 version in 1987. After the reunification of
Germany 90 of these were transferred to Finland increasing their
stock to the present 162. Iraqi T-72s achieved a sad fame in both
the Gulf War in 1991 and in 2003. Due to bad leadership, poor
night vision equipment and the air superiority of the coalition
forces under the command of the USA, the T-72s were unable to
demonstrate their strengths and quickly fell victim to the Abrams
battle tanks, AH-64 Apache combat helicopters and A-10
Thunderbolt “Warthog” ground attack aircraft.

Technical data: 3-man crew, 125 mm cannon (39 rounds), 7.62 mm
coaxial PKT MG (3000), 12.7 mm NSVT AA MG (500). Weight: 43.5
tonnes, max. speed: 60 km/h, range: 460 km, engine: 12 cylinder
diesel, 575 kW (780 hp), water-cooled.

Vor dem Zusammensetzen gut durchlesen!

N: OBS! Les nøye igjennom monteringsanvisningen før sammenbyggingen. Hver del er nummerert (1). Følg rekkefølgen på monter­ingstrinnene. N

ødvendig verktøy: Kniv og fil for fjerning av grader på delene (2), gummibånd, tape og klesklyper for å holde sam­men de limede enkeltdelene (3). Rengjør plastdelene i mildt såpevann og la dem lufttørke, slik at fargen og bildene sitter bedre. Før
pålimingen må det kontrolleres om delene passer: Ta på litt lim. Fjern krom og farge på klebeflatene. Mal de små delene før de fjernes
fra rammen (4) (5). La fargene tørke godt før sammenmonteringen fortsettes. Skjær ut hvert av motivene for seg og legg dem i varmt
vann i ca. 20 sekunder. Skyv motivet fra papiret på det merkede stedet og trykk på med trekkpapir.

P: AT ENÇÃO: A ntes de iniciar a montag em leia atentamente o ma nual de construção . Todas a s partes componente s são numeradas (1).
Atentar para a sequência das etapa s de mon tagem. Fer ramentas ne cessárias: Faca e li xa para aparar a rebarba da s peças (2), elásti co,
fita ades iva e molas de roupa para sustentar a s peças (3) durant e a colagem. As p eças de matéria p lástica devem se r limpas numa solu ção
fraca d e detergente e secas ao ar, de forma que a demão de tinta e os d ecalques tenh am uma boa a desão. Antes de colar, veri ficar se as
peças encaixam; utilizar a cola em pequena q uantidade. Eliminar o cromado e a tinta das super fícies a serem colada s. Não passar col a
nas peças que ainda se encon tram fixas na gra de de matéria plá stica. Pintar a s peças pequenas antes de retirá-l as da grade (4) (5) . Deixar
a tint a secar co mpletamente para depois continuar com a mon tagem. Cor tar separada mente cada um dos d ecalques e mergulhá-los em
água m orna durante aproximadament e 20 segund os. Decalca r os motivo s do papel na posição indicada e secar com mata-borrã o.

FIN: HUOMIO: Lue rakennusohjeet huolellisesti ennen kokoonpanoa. Jokainen osa on numeroitu (1). Huomioi osien oikea
asennusjärjestys. Tarvittavat työkalut: Veitsi ja viila osien ylimääräisten purseitten poistamiseen (2); kuminauha, teippiä ja
pyykkipoikia yhteenliimattujen osien paikallaanpitämiseksi (3). Puhdista muoviosat miedolla pesuaineliuoksella ja anna
niiden kuivua itsestään, jotta maali ja siirtokuvat tarttuvat niihin paremmin. Tarkasta ennen liimausta, että osat sopivat toisi­insa; levitä liimaa säästeliäästi. Poista kromaus ja maali liimapinnoista. Maalaa pienet osat ennen kuin irrotat ne pidin­raameista (4) (5). Anna maalin kuivua kunnolla ennen kuin jatkat kokoonpanoa. Leikkaa jokainen siirtokuva erikseen irti ja
upota lämpimään veteen n. 20 sekunniksi. Irrota kuvio paperiin merkitystä kohdasta samalla painamalla imupaperi kuvion
toista puolta vasten.

RUS: ÇÌËχÌËÂ:

иВВ‰ Т·УНУИ ıУУ¯У ФУ˜ЛЪ‡Ъ¸ ЫНУ‚У‰ТЪ‚У ФУ ПУМЪ‡КЫ. д‡К‰‡fl ‰ВЪ‡О¸ ФУМЫПВУ-‚‡М‡
(1). лУ·О˛‰‡Ъ¸ ФУТОВ‰У‚‡ЪВО¸МУТЪ¸ ПУМЪ‡К‡. зВУ·ıУ‰ЛП˚В ‡·У˜ЛВ ЛМТЪЫПВМЪ˚: МУК Л М‡ФЛО¸-МЛН ‰Оfl
Б‡˜ЛТЪНЛ ‰ВЪ‡ОВИ (2); ВБЛМУ‚‡fl ОВМЪ‡, НОВИН‡fl ОВМЪ‡ Л Б‡КЛП˚ ‰Оfl ТЫ¯НЛ ·ВО¸fl ‰Оfl ФЛКЛ-П‡МЛfl ТНОВЛ‚‡ВП˚ı
УЪ‰ВО¸М˚ı ‰ВЪ‡ОВИ (3). СВЪ‡ОЛ ЛБ ФО‡ТЪЛН‡ У˜ЛТЪЛЪ¸ ‚ ‡ТЪ‚УВ Пfl„НУ„У ПУ˛˘В„У ТВ‰ТЪ‚‡ Л ‚˚ТЫ¯ЛЪ¸ М‡
‚УБ‰ЫıВ ‰Оfl ЪУ„У, ˜ЪУ·˚ Н‡ТН‡ Л ФВВ‚У‰М˚В Н‡ЪЛМНЛ ОЫ˜¯В ФЛОЛФ‡ОЛ. иВВ‰ ФЛНОВЛ‚‡МЛВП ФУ‚ВЛЪ¸,
ФУ‰ıУ‰flЪ ОЛ ‰ВЪ‡ОЛ; НОВИ М‡МУТЛЪ¸ ˝НУМУПМУ. пУП Л Н‡ТНЫ Ы‰‡ОЛЪ¸ Т ФУ‚ВıМУТЪВИ ТНОВЛ‚‡МЛfl. зВ·УО¸¯ЛВ
‰ВЪ‡ОЛ ФУН‡ТЛЪ¸ ФВВ‰ ЪВП, Н‡Н УМЛ ·Ы‰ЫЪ Ы‰‡ОВМ˚ ЛБ ‡ПУН (4) (5). д‡ТНЫ МВУ·ıУ‰ЛПУ ıУУ¯У ФУТЫ¯ЛЪ¸,
ЪУО¸НУ ФУТОВ ˝ЪУ„У ФУ‰УОК‡Ъ¸ Т·УНЫ. д‡К‰Ы˛ ТУУЪ‚ВЪТЪ‚Ы˛˘Ы˛ ФВВ‚У‰МЫ˛ Н‡ЪЛМНЫ УЪ‰ВО¸МУ ‚˚ВБ‡Ъ¸ Л
ФЛПВМУ М‡ 20 ТВНЫМ‰ УНЫМЫЪ¸ ‚ ЪВФОЫ˛ ‚У‰Ы. з‡ У·УБМ‡˜ВММУП ПВТЪВ Н‡ЪЛМНЫ УЪ‰ВОЛЪ¸ УЪ ·ЫП‡„Л Л ФЛК‡Ъ¸
ФУПУН‡ЪВО¸МУИ ·ЫП‡„УИ.

PL:

UWAGA: Przed składaniem przeczytać dokładnie instrukcję montażu. Każda część jest ponu­merowana (1). Zwrócić uwagę na kolejność przeprowadzania poszczególnych punktów montażowych.
Potrzebne narzędzia: nóż oraz pilnik do usunięcia zadziorów z poszczególnych elementów (2); taśma
gumowa, taśma klejąca, klamerki do bielizny dla przytrzymania sklejonych elementów (3). Wymyć
plastykowe części w wodzie z delikatnym środkiem myjącym oraz osuszyć na powietrzu, aby zapewnić
lepszą przylepność farby oraz kalkomanii. Sprawdzić przed przyklejaniem, czy dane elementy pasują
do siebie; nanosić klej oszczędnie.

Usunąć chrom oraz farbę z powierzchni przeznaczonych do kleje­nia. Małe elementy pomalować jeszcze przed wycięciem z ramki (4) (5). Farbę dobrze wysuszyć, dopiero
potem kontynuować składanie części. Wyciąć pojedynczo każdy z motywów kalkomanii i zanurzyć
na 20 sekund w ciepłej wodzie. Ściągnąć motyw z papieru na oznaczone miejsce i docisnąć bibułą.

TR:

D‹KKAT: Birlefltirmeden önce montaj talimat›n› iyice okuyun. Her parça numaraland›r›lm›flt›r (1). Montaj
ad›mlar› s›ras›na dikkat edin. Gerekli tak›mlar: Parçalar›n çapa¤›n› almak için b›çak ve e¤e (2); lastik bant,
yap›flt›r›lm›fl parçalar› bir arada tutmak için yap›flt›rma band› ve çamafl›r mandal› (3). Plastik parçalar›
yumuflak bir detarjan ile temizleyin, boya ve ç›kartmalar›n daha iyi yap›flmas› için, aç›k havada kurutun.
Yap›flt›rmadan önce parçalar›n uyup uymad›¤›n› kontrol edin; yap›flkan› idareli bir flekilde sürün. Krom ve
boyay› yap›flt›rma yüzeylerinden temizleyin. ‹skeletten sökmeden önce, küçük parçalar› boyay›n (4) (5).
Boyay› iyice kurumaya b›rak›n, sonra montaja devam edin. Her ç›kartma motifini tek tek kesin ve yaklafl›k
20 saniye s›cak suya dald›r›n. Motifi iflaretlenen yere ka¤›ttan itin ve silme ka¤›d› ile bast›r›n.

CZ:

POZOR: Před sestavením montážního návodu důkladně pročíst. Každý díl je očíslován (1). Dbejte
na pořadí montážních kroků. Potřebné nástroje: Nůž a pilník k odstranění výronků na dílech (2);
pryžová páska, lepicí páska a kolíčky na prádlo pro přidržování lepených jednotlivých dílů (3). Díly z
plastické hmoty vyčistit v roztoku jemného pracího prostředku a nechat vyschnout na vzduchu, za
účelem zajištění lepší přilnavosti barevného nátěru a obtisků. Před nalepením zkontrolovat, zdali díly
lícují; lepidlo nanášet úsporně. Chróm a barvu na lepených plochách odstranit. Malé díly natřít před
jejich odstraněním z rámu (4) (5). Barvy nechat dobře proschnout, teprve potom pokračovat v ses­tavení. Každý motiv obtisku jednotlivě vyříznout a ponořit do teplé vody na dobu přibližně
20 sekund. Motiv na označeném místě z papíru odsunout a přitlačit pomocí stíracího papíru.

H: FIGYELEM:

Az összeállítás előtt az építési útmutatót alaposan át kell olvasni. Minden alkatrészt
számmal láttak el (1). A szerelési lépések sorrendjére ügyelni kell. Szükséges szerszámok: kés és reszelő
az alkatrészek sorjátlanításához (2); gumiszalag, ragasztószalag és ruhacsipesz az összeragasztott
alkatrészek megtartásához (3). A műanyag alkatrészeket lágy mosószeres oldatban kell tisztítani és a
levegőn kell megszárítani, hogy a festékbevonat és a matricák jobban tapadjanak. A felragasztás előtt
ellenőrizni kell, hogy az alkatrészek összeillenek-e; a ragasztóanyagot takarékosan kell felhordani. A
krómot és festéket a ragasztási felületekről el kell távolítani. A kisméretű alkatrészeket a keretből történő
eltávolítás előtt be kell festeni (4) (5). A festékeket hagyni kell jól megszáradni, az összeszerelést csak
ezután szabad folytatni. Minden matrica-motívumot egyesével kell kivágni és kb. 20 másodpercre meleg
vízbe kell áztatni. A motívumot a megjelölt helyen a papírról lecsúsztatni és itatóspapírral felnyomni.

SLO:

UPOZORILO: pred sestavo dobro prečitati upozorilo za sestavo. Vsaki del je označen (1). Slediti
sled postopka pri montiranju. Potrebno orodje: noži in orodje za delitev delov (2), gumijaste trake,
traka z lepilom in klukce za učvrstilo zalepenih delov (3). Plastične dele očistiti z blagim deterdžentom,
sižiti na zraku da bi se sloji barve in preslikači boljše prijeli. Pre lepljenjem obvetno preveriti če se deli
uklapajo eden v drugi. Počasi nanašati lepilo. Na površinah na katere nanašamo lepilo treba pr vo
odstraniti hrom in barvo.

Manjše dele prvo treba premazati in pšotem oddeliti z rama (4) (5). Pustiti da
se barve dobro posušijo, in šele potem nastaviti z sestavljanjem. Vsaki preslikač posebno zrezati in
potopiti v toplo vodo ca. 20 sekund. Motiv na odrejenem mestu oddeliti od papirja in nane

sti z upijačem.

D: Achtung: Jedes Teil ist numeriert (1). Reihenfolge der Montageschritte beachten. Benötigte Werkzeuge: Messer und Feile
zum Entfernen und Entgraten der Teile (2) Gummiband, Klebeband und Wäscheklammern zum Zusammenhalten der geklebten
Einzelteile (3). Plastikteile in einer milden Waschmittellösung reinigen und an der Luft trocknen, damit der Farbanstrich und die
Abziehbilder besser haften. Vor dem Ankleben prüfen ob Teile passen, Klebstoff sparsam auftragen Chrom und Farbe an den
Klebeflächen entfernen. Kleine Teile anstreichen, bevor sie vom Rahmen entfernt werden (4) (5). Farben gut durchtrocknen
lassen, erst dann den Zusammenbau fortsetzen. Jedes Abziehbildmotiv einzeln ausschneiden und ca. 20 Sekunden in
warmes Wasser tauchen. Das Motiv an der bezeichneten Stelle vom Papier abschieben und mit Löschpapier andrücken.

NL: OPGELET: Voor de monta ge eerst g oed de hand leiding lezen. Elk onderdee l is genumm erd (1). Let op de m ontagevolgorde. Ben odigd
gereedschap: mes en vi jl voor het afbramen v an de onderd elen (2); e lastiek, plakband en wasknijper s voor het bij elkaar houden van de
gelijmde o nderdelen (3). P lastic onderdelen met een zacht afwasmiddel reinigen en vanzelf late n drogen, zodat de verf en de decals b eter
hechten. Controleer voor het lijmen of de onderdele n passen; lijm dun opbrengen . Chroom en verf van d e lijmvlakken verwijderen. Kleine
onderdelen verven voordat ze van het raam worden verwijd erd (4) (5). Verf goed laten drogen, dan pa s verdergaan met de montage. E lke
decal afzonderlijk uitsnijden en c a. 20 sec. in warm water dopen. De d ecal op de aangegeven plaats v an het papier schuiven en met
vloeipapier aandrukken.

GB: ATTENTI ON: Read the instructions thoroughly prior to assembly. Each component is numbered (1). Adhere to specified
sequence of assembly. Tools required: knife and file for removal of components from frame (2); rubber band , adhesive tape
and clothes pegs for clamping components together after applying adhesive (3). Clean plastic components in a mild detergent
solution and allow to air-dry so that paint and transfers adhere better. Prior to applying adhesive, check to see whether the
components fit together; apply adhesive sparingly. Remove chrome and paint from the contact surfaces. Paint small compo­nents before removing them from the frame (4) (5). Allow paint to dry well, and only then continue to assemble. Cut out each
transfer individually and immerse in warm water for approx. 20 seconds . Slide transfer off paper and into designated posi­tion, then press on with blotting paper.

F: ATTENTIO N : lisez bien la notice de montage avant de commencer. Chaque pièce e st numérotée (1). Respectez l'ordre des opérations.
Outils nécessaires : couteau et lime pour ébarber les pièces (2); élastiques, ruban adhésif et pinces à linge pour maintenir les pièces col­lées (3). Nettoyez les pièces en matière plastique dans une solution douce de produit de lavage et faites-les sécher à l'air afin que la
peinture et les décalcomanies tiennent mieux . Avant de mettre la colle, vérifiez si les pièces s'adaptent bien les unes aux autres; mettez
peu de colle. Enlevez le chrome et la peinture des surfaces de collage. Peignez les petites pièces avant de les détacher de la grappe
(4)(5). Laissez bien sécher la peinture avant de poursuiv re l'assemblage. Découpez chaque décalcomanie séparément et plongez-la dans
de l'eau chaude pendant 20 secondes env iron. A l'endroit marqué, faites glisser le mot if pour le séparer du papie r et pressez-le sur
emplacement avec du pap ier buvard.

E: ¡Atención! Antes de comenzar con el ensamblaje, leer detenidamente las instrucciones . Cada pieza va numerada (1).
Téngase en cuenta el orden de operaciones del ensamblaje. Herramientas necesarias: Cuchilla y lima para desbarbar las
piezas (2). Cintas de goma, cinta adhesiva y pinzas de ropa para sujetar las piezas pegadas (3). Lavar las piezas de plástico
en una solución de detergente suave y dejar que se sequen al aire para mejorar así la adhesión de la pintura y de las cal­comanías. Antes de aplicar el pegamento comprobar si las piezas quedan correctamente adaptadas. Aplicar el pegamento
sin excederse. Alejar de las superficies de pegado el cromado y la pintura. Pintar las piezas pequeñas antes de desprender­las de su sujeción (4) (5). Antes de proseguir con el ensamblaje, dejar que se seque bien la pintura. Recortar las calcomanías
una por una y sumergirlas durante unos 20 segundos en agua caliente. Deslizar del papel la calcomanía en el lugar ade­cuado y apretarla colocando encima de ella papel secante.

I: ATTENZIO NE: Prima dell'assemblaggio leggere attentamente le istruzioni di montaggio. Ogni pezzo è numerato (1). Tener presente
la successione delle fasi di assemblaggio. Attrezzi necessari: coltello e lima per togliere la sbavatura dai pezzi (2), nastro adesivo e
mollette da bucato per tenere insieme i pezzi singoli dopo averli incollati (3). Lavare i particolari in plastica con un detergente deli­cato e lasciarli asciugare all'aria, per una migliore adesione dello strato di colore e della figura decalcabile. Prima di incollare, veri­ficare che i pezzi si abbinino bene tra di loro; applicare il collante con parsimonia. Togliere cromo e colore dalle superfici da incollare.
Dipingere i piccoli accessori sul supporto prima di rimuoverli (4) (5). Far seccare bene la vernice prima di proseguire con l'assem­blaggio. Ritagliare singolarmente ogni figura ed immergerla in acqua tiepida per 20 secondi circa. Applicare il motivo nella posizione
segnata e tamponarlo con carta assorbente.

S: OBS: Läs instruktionerna noga igenom innan du sätter modellen samman. Varenda detalj är numrerad (1). V g beakta följ­den i sammansättningsstegen. Verktyg, som du kommer att behöva : kniv och fil för att skrapa detaljerna rena (2), gum­miringar, tejp och klädnypor för att hålla samman de limmade detaljerna (3). Rengör plastdetaljerna in en mild tvättmedel­lösning och torka dem i luften för att lack och dekaler skall hålla bättre. Kolla, om detaljerna passar ihop innan du klistrar
dem och använd limmet sparsamt. Avlägsna krom och lack från ytorna, som kommer att limmas ihop. Måla de små detaljer­na innan du avlägsnar dem från ramen (4) (5). Låt lacket riktigt torka igenom innan du fortsätter med sammansättningen. Skär
av varje dekalmotiv enskilt och doppa det i varmt vatten i ca 20 sekunder. Flytta motivet bort från papperet genom att tryc­ka vid det angivna stället och tryck fast med läskpapper.

DK: BEM ÆRK: Inden sammensætningen begynd es, skal byggevejledningen læses godt igennem. Hver del er nummereret (1).
Rækkefølgen af mon teringstrinnene skal overholdes. Nødvend igt værktøj: Kniv og fil til afgratning af delene (2); gummi bånd, tape og
tøjklemmer til a t holde de klæbede (3) e nkeltdele sammen. Plastikdelene renses i en mild sæbelud og lufttørres så malingen og over­føringsbillederne bedre kan hæfte. I nden påførelsen kontrolleres om delene passer; limen påføres sparsommeligt. Krom og farve fjernes
fra klæbefladerne. De små dele ma les inden de fjernes fra rammen (4) (5 ). Lad farven tørre godt inden sammensætningen for tsættes.
Overføringsbilledernes motiver skæres ud enkeltvis og dyppes ca. 20 sek. i varmt vand . Skub motivet fra papiret og tryk det fast med
trækpapir.

GR: ΠΡΟΣΟΧΗ: Πριν τη συναρµολγηση, διαβστε καλ τισ οδηγεσ. Κ θε εξρτηµα εναι αριθµηµ­νο (1). Προσξτε τη σειρ "των βηµ των" συναρµολγησησ. Απαιτοµενα εργαλεα: µαχαρι και λµα
για τη λεανση των εξαρτηµτων (2), λαστιχνια ταινα , κολλητικ ταινα και µανταλκια για τη
συγκρτηση των κολληµνων µεµονωµνων εξαρτηµτων (3). Καθαρστε τα πλαστικ εξαρτµατα
µσα σε να "µαλακ" καθαριστικ διλυµα κα ι στεγνστε τα σ τον αρα, στε να υπρξει καλτερη
πρσφυση του χρµατοσ και των χαλκοµανιν. Πριν το κλληµα, ελγξτε αν ταιριζουν µεταξ τουσ
τα εξαρτµατα. Επαλεψτε οικονοµικ την κλλα. Αποµακρνετε απ τισ επ ιφνειεσ επικλλησησ,
χρµιο και βαφ. Βψτε τα µικρ εξαρτµατα, πριν αποµακρυνθον απ το πλασιο (4) (5). Αφστε να
στεγνσουν καλ τα χρµατα και στερα συνεχστε τη συναρµολγηση. Κψτε ξεχωριστ το κθε
µοτβο των χαλκοµανιν και βουτξτε το σε ζεστ ν ερ για περ. 20 δευτερλεπτα. Αποµακρνετε το
µοτβο απ το χαρτ , στο σηµαδεµνο σηµεο και πιστε το µε το στουπχαρτο.

03149

Read before you start!

Revell GmbH & Co. KG.Henschelstraße 20-30 .D-32257 Buende .Germany .Tel.: [phone] .Fax: [phone]

PAGE 2

Verwendete Symbole / Used Symbols

03149

PAGE 3

Bitte beachten Sie folgende Symbole, die in den nachfolgenden Baustufen verwendet werden.

Veuillez noter les symboles indiqués ci-dessous, qui sont utilisés dans les étapes suivantes du mont age.

Sírvanse tener en cuenta los símbolos facilitados a continuación, a utilizar en las siguientes fases de construcción.

Si prega di fare attenzione ai seguenti simboli che vengono usati nei susseguenti stadi di costruzione.

Huomioi seuraavat symbolit, joit a käytetään seuraavissa kokoamisvaiheissa.

Legg merke til symbolene som benyttes i monteringstrinnene som følger.

Proszę zważać na następujące symbole, które są użyte w poniższych etapach montażowych

Daha sonraki montaj basamaklar›nda kullan›lacak olan, afla¤›daki sembollere lütfen dikkat edin.

Kérjük, hogy a következő szimbólumokat, melyek az alábbi építési fokokban alkalmazásra kerülnek, vegyék figyelembe.

Please note the following symbols , which are used in the following construction stages .

Neem a.u.b. de volgende symbolen in acht, die in de onderstaande bouwfasen worden gebruikt.

Por favor, preste atenção aos símbolos que seguem pois os mesmos serão usados nas próximas etapas de montagem.

Observera: Nedanstående piktogram används i de följande arbetsmomenten.

Læg venligst mærke til følgende symb oler, som benyttes i de følgende byggefaser.

иУК‡ОЫИТЪ‡, У·‡ЪЛЪВ ‚МЛП‡МЛВ М‡ ТОВ‰Ы˛˘ЛВ ТЛП‚УО˚, НУЪУ˚В ЛТФУО¸БЫ˛ЪТfl ‚ ФУТОВ‰Ы˛˘Лı УФВ‡ˆЛflı Т·УНЛ.

Παρακαλ προσξτε τα παρακτω σµβολα, τα οποα χρησιµοποιονται στισ παρακτω βαθµδεσ συναρµολγησησ.

Dbejte prosím na dále uvedené symboly, které se používají v následujících konstrukčních stupních.

Prosimo za Vašu pozornost na sledeče simbole ki se uporabljajo v naslednjih korakih gradbe.

Kleben
Glue
Coller
Lijmen
Engomar
Colar
Incollare
Limmas
Liimaa
Limes
Lim

дОВЛЪ¸

Przykleić

κλληµα

Yap›flt›rma

Lepení
ragasztani
Lepiti

Nicht kleben
Don’t glue
Ne pas coller
Niet lijmen
No engomar
Não colar
Non incollare
Limmas ej
Älä liimaa
Skal IKKE limes
Ikke lim

зВ НОВЛЪ¸

Nie przyklejać

µη κολλτε

Yap›flt›rmay›n

Nelepit
nem szabad ragasztani
Ne lepiti

Abziehbild in Wasser einweichen und anbringen
Soak and apply decals
Mouiller et appliquer les décalcomanies
Transfer in water even laten weken en aanbrengen
Remojar y aplicar las calcomanías
Pôr de molho em água e aplicar o decalque
Immergere in acqua ed applicare decalcomanie
Blöt och fäst dekalerna
Kostuta siirtokuva vedessä ja aseta paikalleen
Fukt motivet i varmt vann og før det over på modellen
Dypp bildet i vann og sett det på

иВВ‚У‰МЫ˛ Н‡ЪЛМНЫ М‡ПУ˜ЛЪ¸ Л М‡МВТЪЛ

Zmiękczyć kalkomanię w wodzie a następnie nakleić

βουτξτε τη χαλκοµανα στο νερ και τοποθετεστε την

Ç›kartmay› suda yumuflat›n ve koyun

Obtisk namočit ve vodě a umístit
a matricát vízben beáztatni és felhelyezni
Preslikač potopiti v vodo in zatem nanašati

Anzahl der Arbeitsgänge
Number of working steps
Nombre d’étapes de travail
Het aantal bouwstappen
Número de operaciones de trabajo
Número de etapas de trabalho
Numero di passaggi
Antal arbetsmoment
Työvaiheiden lukumäärä
Antall arbeidstrinn
Antall arbeidstrinn

äÓ΢ÂÒÚ‚Ó ÓÔÂ‡ˆËÈ

Liczba operacji

αριθµσ των εργασιν

‹fl safhalar›n›n say›s›

Počet pracovních operací
a munkafolyamatok száma
Številka koraka montaže

Wahlweise
Optional
Facultatif
Naar keuze
No engomar
Alternado
Facoltativo
Valfritt
Vaihtoehtoisesti
Valgfritt
Valgfritt

ç‡ ‚˚·Ó

Do wyboru

εναλλακτικ

Seçmeli

Volitelně
tetszés szerint
način izbire

Abbildung zusammengesetzter Teile
Illustration of assembled parts
Figure représentant les pièces assemblées
Afbeelding van samengevoegde onderdelen
Ilustración piezas ensambladas
Figura representando peças encaixadas
Illustrazione delle parti assemblate
Bilden visar dalarna hopsatta
Kuva yhteenliitetyistä osista
Illustrasjonen viser de sammensatte delene
Illustrasjon, sammensatte deler

аБУ·‡КВМЛВ ТПУМЪЛУ‚‡ММ˚ı ‰ВЪ‡ОВИ

Rysunek złożonych części

απεικνιση των συναρµολογηµνων εξαρτηµτων

Birlefltirilen parçalar›n flekli

Zobrazení sestavených dílů
összeállított alkatrészek ábrája
Slika slopljenega dela

*

D: Beiliegenden Sicherheitstext beachten und nachschlagebereit halten.

E: Please note the enclosed safety advice and keep safe for later reference.

F: Respecter les consignes de sécurité ci-jointes et les conserver à portée de main.

NL: Houdt u aan de bijgaande veiligheidsinstructies en hou deze steeds bij de hand.

E: Observar y siempre tener a disposición este texto de seguridad adjunto.

I. Seguire le avvertenze di sicurezza allegate e tenerle a portata di mano.

P: Ter em atenção o texto de segurança anexo e guardá-lo para consulta.

S: Beakta bifogad säkerhetstext och håll den i beredskap.

FIN: Huomioi ja säilytä oheiset varoitukset.

DK: Overhold vedlagte sikkerhedsanvisninger og hav dem liggende i nærheden.

N: Ha alltid vedlagt sikkerhetstekst klar til bruk.

RUS:

лo·О˛‰‡Ъ¸ ФЛО‡„‡ВП¸iИ ЪeНТЪ ФУ ЪexМЛНВ ·eБУФ‡ТМУТЪЛ, x‡МЛЪ¸ В„У ‚ ОВ„НУ ‰УcЪЫФМУП ПВТЪВ.

PL: Stosować się do załączonej karty bezpieczeństwa i mieć ją stale do wglądu.

GR: Προσξτε τισ συνηµµνεσ υποδεξεισ ασφλειασ και φυλξτε τισ τσι στε να τισ χτε πντα σε διθσ σασ.

TR: Ekteki güvenlik talimatlarűnű dikkate alűp, bakabileceginiz bir sekilde muafaza ediniz.

CZ: Dbejte na přiložený bezpečnostní text a mějte jej připravený na dosah.

H: A mellékelt biztonsági szöveget vegye figyelembe és tartsa fellapozásra készen!

SLO: Priložena varnostna navodila izvajajte in jih hranite na vsem dostopnem mestu.

Beiliegenden Sicherheitstext beachten / Please note the enclosed safety advice

Mit einem Messer abtrennen
Detach with knife
Détacher au couteau
Met een mesje afsnijden
Separarlo con un cuchillo
Separar utilizando uma faca
Staccare col coltello
Skär loss med kniv
Irrota veitsellä
Adskilles med en kniv
Skjær av med en kniv

йЪ‰ВОflЪ¸ МУКУП

Odciąć nożem

διαχωρστε µε να µαχαρι

Bir bݍak ile kesin

Oddělit pomocí nože
kés segítségével leválasztani
Oddeliti z nožem

Gleichen Vorgang auf der gegenüberliegenden Seite wiederholen
Repeat same procedure on opposite side
Opérer de la même façon sur l’autre face
Dezelfde handeling herhalen aan de tegenoverliggende kant
Realizar el mismo procedimiento en el lado opuesto
Repetir o mesmo procedimento utilizado no lado oposto
Stessa procedura sul lato opposto
Upprepa proceduren på motsatta sidan
Toista sama toimenpide kuten viereisellä sivulla
Det samme arbejde gentages på den modsatliggende side
Gjenta prosedyren på siden tvers overfor

иУ‚ЪУflЪ¸ Ъ‡НЫ˛ КВ УФВ‡ˆЛ˛ М‡ ФУЪЛ‚УФУОУКМУИ ТЪУУМВ

Taki sam przebieg czynności powtórzyć na stronie przeciwnej

επαναλβετε την δια διαδικασα στην απναντι πλευρ

Ayn› ifllemi karfl› tarafta tekrarlay›n

Stejný postup zopakovat na protilehlé straně
ugyanazt a folyamatot a szemben található oldalon megismételni
Isti postopek ponoviti in na suprotni strani

Klebeband
Adhesive tape
Dévidoir de ruban adhésif
Plakband
Cinta adhesiva
Fita adesiva
Nastro adesivo
Tejp
Teippi
Tape
Tape

дОВИН‡fl ОВМЪ‡

Taśma klejąca

κολλητικ ταινα

Yap›flt›rma band›

Lepicí páska
ragasztószalag
Traka z lepilom
