KIT 0889 85088900200

™

LAMBORGHINI DIABLO

With a Lamborghini it’s all about attitude and the
Diablo VT is no different. What else can you say
about a premier super car with all wheel drive?
The VT system (Viscous Traction) sends up to
25% of the 492 hp from the 5.7 liter V-12 to the
front wheels. When it first hit the streets in 1991
the Diablo™ was the fastest production car in
the world. It doesn’t take a language expert to
know that Diablo means “Devil” in Spanish and
judging by this car’s attitude, the moniker is
certainly appropriate. This is one mean looking
automobile and it’s got performance to match.

READ THIS BEFORE YOU BEGIN

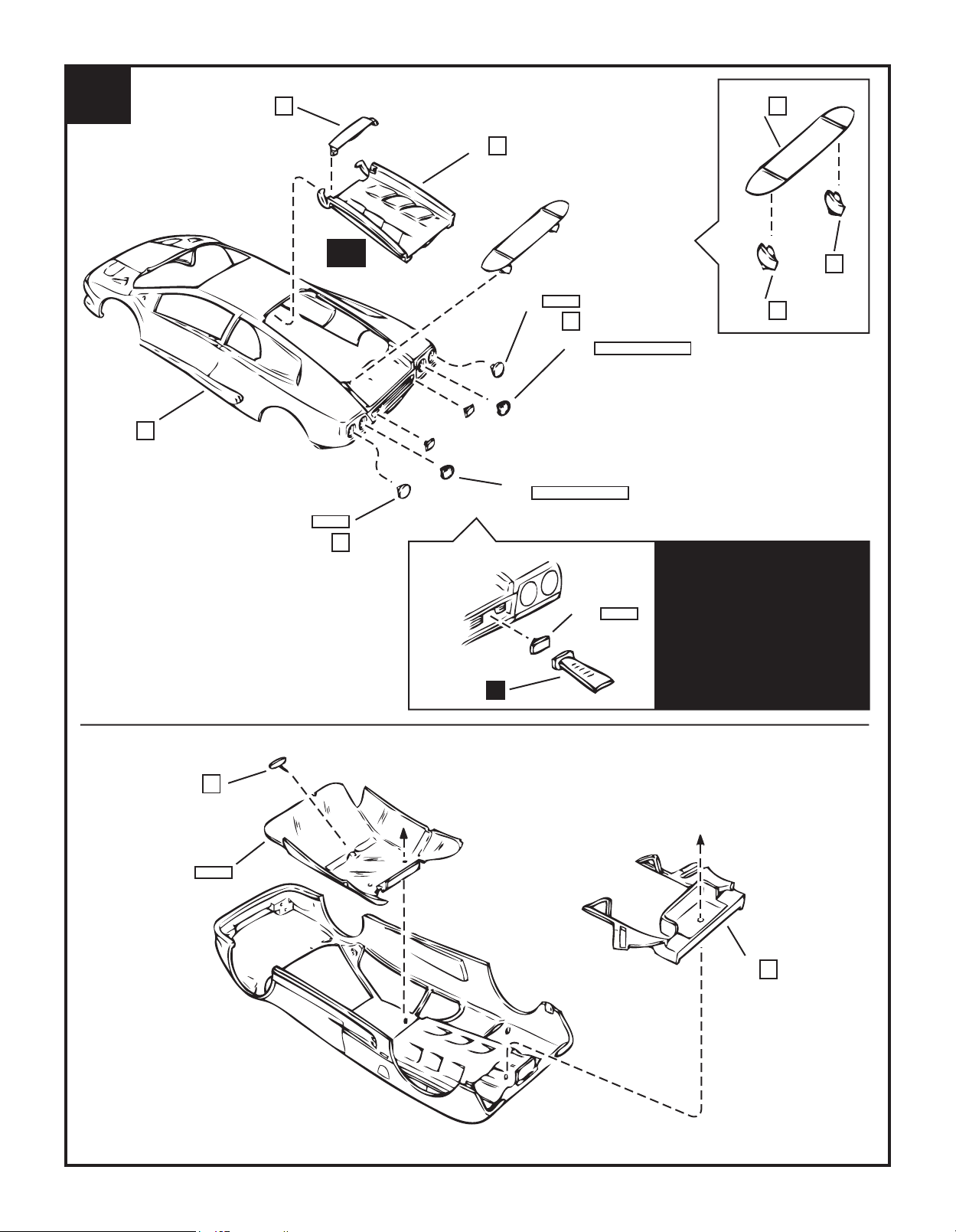

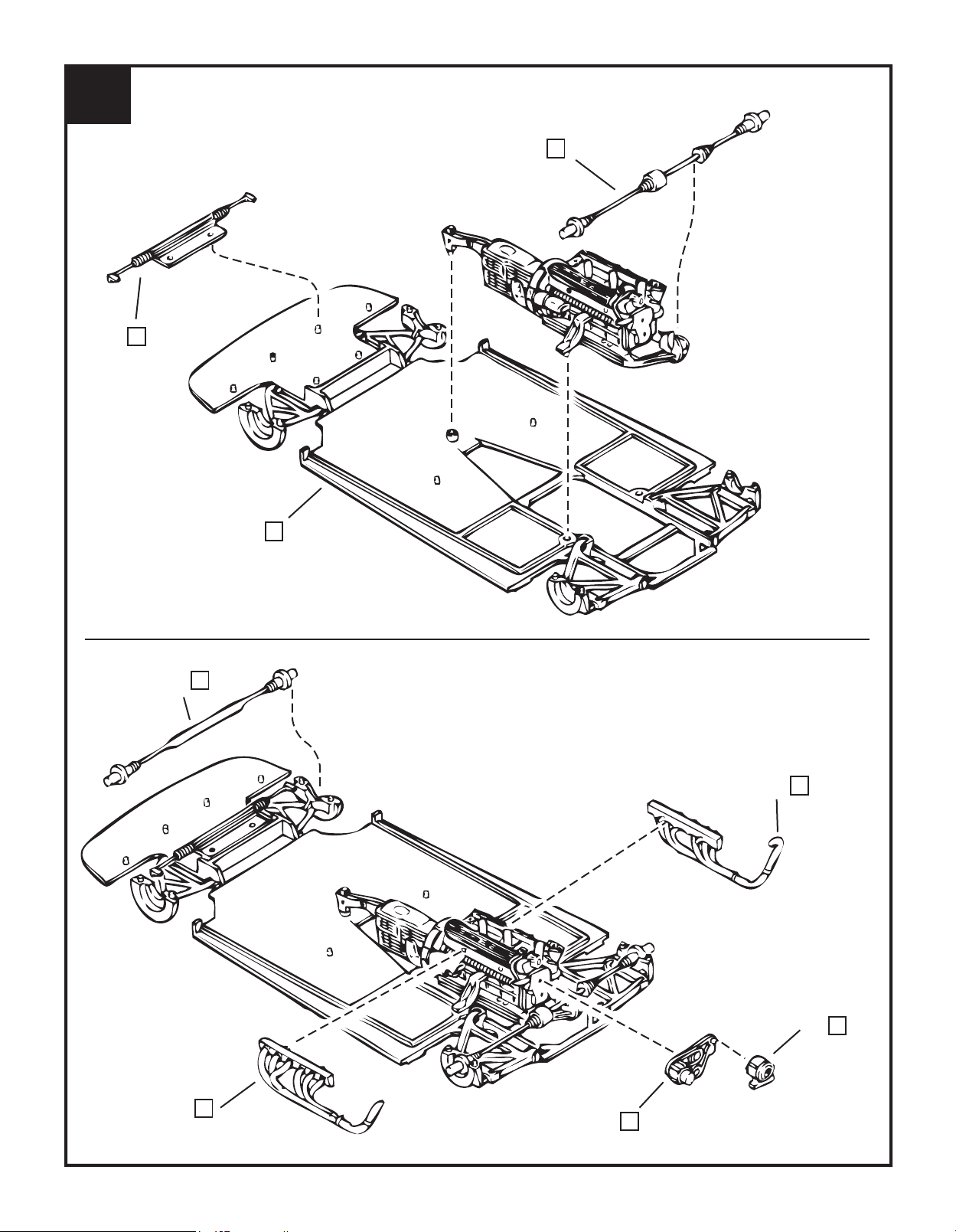

* Study the assembly drawings.

* Each plastic part is identified by a number.

* In the assembly drawings, some parts will

be marked by a star ★ to indicate chrome
plated plastic.

* For better paint and decal adhesion,

wash the plastic parts in a mild detergent
solution. Rinse and let air dry.

* Check the fit of each piece before

cementing in place.

* Use only cement for polystyrene plastic.

* Scrape plating and paint from areas to

be cemented.

* Allow paint to dry thoroughly before

handling parts.

* Any unused parts may be discarded.

Avec une Lamborghini, tout est dans l’attitude et la
Diablo VT ne fait pas exception. Que dire de plus au
propos d’une première super voiture avec toutes roues
motrices ? Le système VT (Viscous Traction) transmet
jusqu’à 25 % des 492 chevaux de son moteur V-12 de
5,7 litres aux roues avant. À son lancement en 1991
la Diablo™ était la voiture de production de série la
plus rapide au monde. Pas besoin d’un linguiste pour
savoir que Diablo signifie “ le diable ” en espagnol et à
en juger par l’attitude de cette voiture, ce sobriquet est
vraiment approprié. C’est un bolide d’allure méchante
et il offre aussi une performance qui va de pairs.

LISEZ CECI AVANT DE COMMENCER

* Étudiez les plans d’assemblage.
* Chaque pièce de plastique est identifiée

par un numéro.

* Dans les plans d’assemblage, certaines

pièces seront marquées d’une étoile
pour indiquer des pièces en plastique
plaquées chrome.

* Pour une meilleure adhésion de la peinture

et de la décalcomanie, lavez les pièces en
plastique dans une solution de détergent
doux. Rincez et laissez sécher à l’air.

* Vérifiez l’ajustement de chaque pièce avant

de la coller en place.

* Utilisez uniquement de la colle pour

plastique au polystyrène.

* Grattez toute peinture et le placage sur les

régions à coller.

* Laissez sécher la peinture complètement

avant de manipuler des pièces.

* Toute pièce non-utilisée peut être jetée.

★

Con un Lamborghini todo es cuestión de actitud y el
Diablo VT no es diferente. ¿Qué más se puede decir
de un súper auto de primera con sistema de tracción
en todas las ruedas? El sistema de VT (Viscosidad
en tracción) envía hasta 25% de los 492 caballos
de fuerza del motor V-12 de 5.7 litros a las ruedas
delanteras. Cuando salió por primera vez a la calle
en 1991, el Diablo™ era el auto más rápido del
mundo. No hace falta ser un experto en el lenguaje
para saber que Diablo significa "Demonio" y, a juzgar
por la actitud de este auto, el apodo es ciertamente
apropiado. Este es un automóvil de aspecto
malvado que tiene el rendimiento que lo respalda.

LEA ESTO ANTES DE EMPEZAR

* Estudie los dibujos de ensamblaje.
* Cada parte plástica está identificada con

un número.

* En los dibujos de ensamblaje, algunas

partes aparecerán marcadas con una
estrella
en cromo.

* Para mejor adhesión de pintura y

calcomanías, lave las partes plásticas
en una solución de detergente suave.
Enjuague y deje secar al aire.

* Verifique el encastre de cada pieza antes

de cementar en su lugar.

* Use sólo cemento para plástico de

poliestireno.

* Raspe las placas y la pintura de las áreas

a cementar.

* Deje secar la pintura totalmente antes

de manipular las partes.

* Cualesquiera partes sin usar se

pueden descartar.

para indicar plástico enchapado

★

CUSTOMER SERVICE

If you have any questions or comments, call
our hotline at: [phone] or visit our
website : www.revell.com

Be sure to include the plan number
(85088900200), part number description, and
your return address and phone number or,
please write to:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICE À LA CLIENTÈLE

Pour toute question ou commentaire,
contactez notre ligne d’assistance au:
[phone] ou Visitez notre site Web:

www.revell.com

Assurez-vous d’inclure le numéro de plan
(85088900200), la description du numéro de
pièce, votre adresse de retour et votre numéro
de téléphone ou, écrivez à:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICIO AL CLIENTE

Si tiene alguna pregunta o comentario, llame
a nuestra línea directa al: [phone] o
Visite nuestro sitio web: www.revell.com

Asegúrese de incluir el número de plano
(85088900200), descripción del número de
parte, y su dirección y número de teléfono
para responder o, sírvase escribir a:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

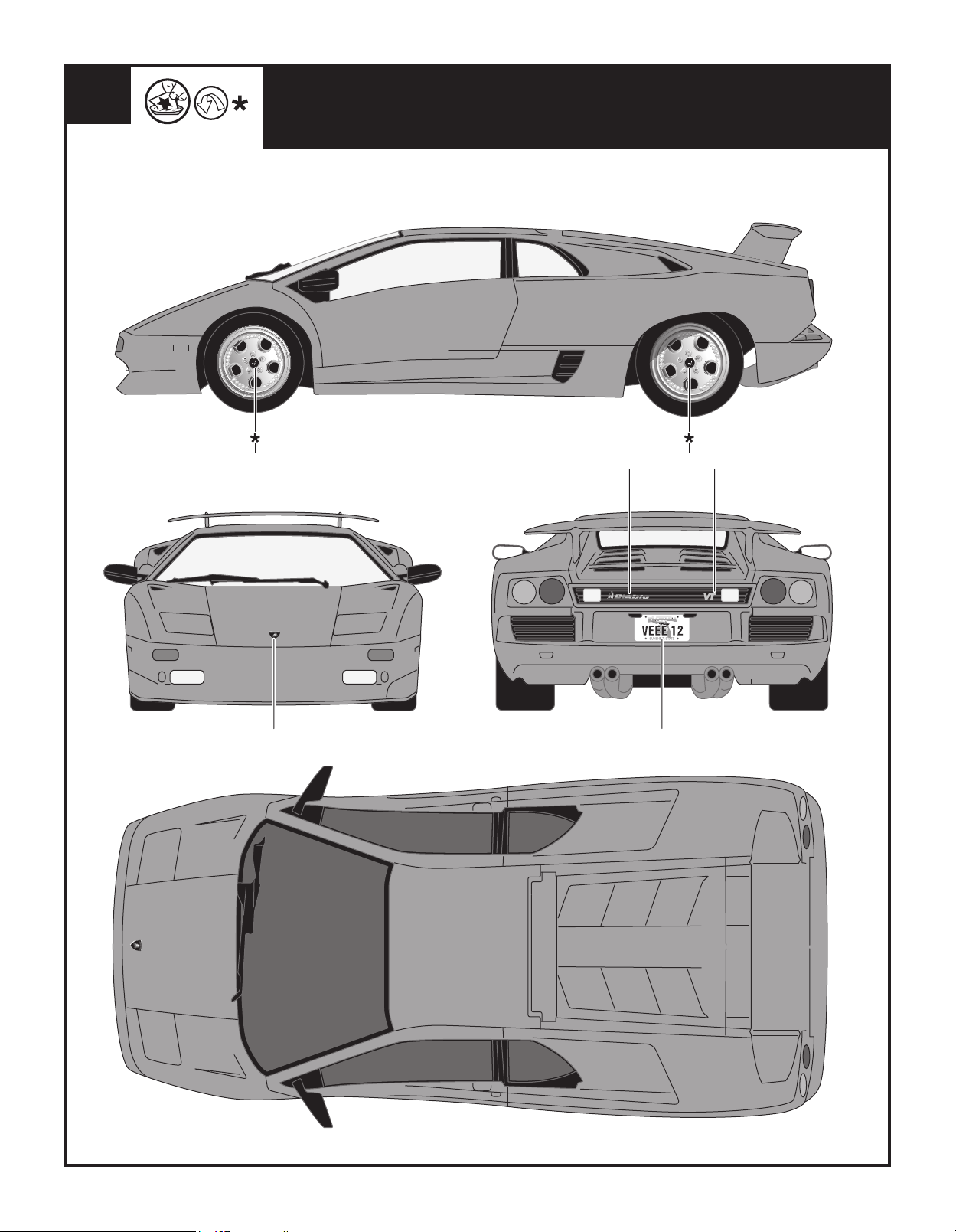

PAINT GUIDE

This paint guide is provided to complete this
kit as shown on the box.

GUIDE DE PEINTURE

Ce guide de peinture est fourni pour compléter
cet ensemble tel qu’indiqué sur l’emballage.

GUÍA DE PINTURA

Esta guía de pintura se suministra para
completar este equipo tal como se muestra
en la caja.

A

Aluminum

B

Flat Gray

C

Metallic Orange

D

Semi Gloss Black

E

Steel

F

Turn Signal Amber

Body Color

R

Aluminium Aluminio

Gris mat Gris mate

Orange métallisé Anaranjado metálico

Noir satiné Negro semibrillante

Acier Acero

Feu clignotant de direction ambre Luz de giro ámbar

DECAL APPLICATION INSTRUCTIONS

1. Cut desired decal from sheet.

2. Dip decal in water for a few seconds.

3. Place wet decal on paper towel.

4. Wait until decal is movable on paper backing.

5. Place decal in position on model, face up and

slide backing away.

6. Press out air bubbles with a soft damp cloth.

7. Milkiness that may appear is for better decal

adhesion and will dry clear. Wipe away any
excess adhesive.

8. Do not touch decal until fully dry.

9. Allow the decals 48 hours to dry before

applying clear coat.

10. Decals are compatible with setting solutions

or solvents.

* REPEAT SEVERAL TIMES

* A RÉPÉTEZ PLUSIEURS FOIS

* REPITA VARIAS VECES

* REPEAT PROCEDURE

* RÉPÉTEZ LA PROCÉDURE

* REPITA EL PROCEDIMIENTO

* PIÈCES OPTIONNELLES

INSTRUCTIONS POUR L’APPLICATION DE DÉCALCOMANIE

1. Découpez la décalcomanie désirée sur

2. Trempez la décalcomanie durant quelques

3. Placez la décalcomanie sur une serviette de

4. Attendez jusqu’à ce que la décalcomanie

5. Placez la décalcomanie en position sur votre

6. Pressez pour évacuer les bulles d’air avec un

7. La formation d’un voile blanchâtre qui pourrait

8. Ne touchez pas la décalcomanie tant qu’elle

9. Laissez sécher la décalcomanie durant

10. Les décalcomanies sont compatibles avec

* OPTIONAL PARTS

* PARTES OPCIONALES

la feuille.

secondes dans l’eau.

papier.

puisse être retirée de l’endos en papier.

modèle, face vers le haut, et retirez l’endos.

chiffon doux humide.

apparaître sert à la meilleure adhésion de la
décalcomanie et deviendra claire une fois
séchée. Nettoyez tout excès d’adhésif.

ne sera pas entièrement séchée.

48 heures avant d’appliquer un enduit
protecteur.

les solutions de séchage et les solvants.

* DECAL

* DÉCALCOMANIE

* CALCOMANÍA

* ASSEMBLY CAUTION

* AVERTISSEMENT POUR L'ASSEMBLAGE

* PRECAUCIÓN DE ENSAMBLAJE

INSTRUCCIONES DE APLICACIÓN DE CALCOMANÍAS

1. Corte la calcomanía deseada de la lámina.

2. Sumerja la calcomanía en agua por unos

segundos.

3. Coloque la calcomanía húmeda sobre una

toalla de papel.

4. Espere hasta que la calcomanía se mueva en

la lámina posterior de papel.

5. Coloque la calcomanía en posición sobre el

modelo, con la cara hacia arriba y deslice la
lámina posterior hasta quitarlo.

6. Presione para quitar las burbujas de aire con

un trapo suave húmedo.

7. La lechosidad que puede aparecer es para

una mejor adhesión de la calcomanía y se
secará completamente. Limpie cualquier
exceso de adhesivo.

8. No toque la calcomanía hasta que esté

totalmente seca.

9. Deje secar las calcomanías 48 horas antes

de aplicar "clear coat".

10. Las calcomanías son compatibles con las

soluciones de fijación o los solventes.

* CEMENT TOGETHER
* COLLER ENSEMBLE

* CEMENTAR Y UNIR

* REMOVE AND THROW AWAY

* RETIREZ ET JETER

* RETIRE Y DESCARTE

* DO NOT CEMENT

* NE PAS COLLER

* NO CEMENTAR

* OPEN HOLE

* LAISSEZ SÉCHER LES PIÈCES

* ABRA AGUJERO

Kit 0889 - Page 2

* REMOVE TAPE

* RUBAN AMOVIBLE

* CINTA DEMONTABLE

* RUBBER BAND TOGETHER

* SERRER ENSEMBLE AVEC UNE BANDE ÉLASTIQUE

* UNA CON BANDA ELÁSTICA

* STICKER DECAL

* DÉCALCOMANIE AUTOCOLLANTE

* CALCOMANÍA AUTOADHESIVA

* WEIGHT

* POIDS

* PESO

* TRIM OFF

* DÉCOUPEZ

* RECORTE

* HEATED SCREWDRIVER END

* POINTE CHAUFFÉE DE TOURNEVIS

* EXTREMO DE DESTORNILLADOR CALENTADO

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

Body Carrosserie Cuerpo

1

Lt. Radiator Radiateur gauche Radiador izquierdo

2

Rt. Radiator Radiateur droit Radiador derecho

3

Center Brake Light Feu de freinage central Luz de freno central

4

Engine Cover Couvercle de moteur Cubierta del motor

5

Rt. Door Panel Panneau de porte droite Panel derecho de puerta

6

Lt. Door Panel Panneau de porte gauche Panel izquierdo de puerta

7

Rear Body Panel Panneau arrière de carrosserie Panel de carrocería trasera

8

Chassis Pan Cuvette de châssis Soporte del chasis

9

Tool Outil Herramienta

10

Front Axle Essieu avant Eje delantero

11

Rear Axle Essieu avant Eje trasero

12

Tie Rod Barre d'accouplement Barra de acoplamiento

13

Windshield Wiper Essuie glace Limpiaparabrisas

14

Rear Springs Ressorts arrières Resortes traseros

15

Pedal Assembly Assemblage de pédale Ensamblaje del pedal

16

Rt. Exhaust Échappement de droite Tubo de escape derecho

17

Lt. Exhaust Échappement de gauche Tubo de escape izquierdo

18

Front Inner Wheel Roue interne avant Rueda interna delantera

19

Rear Inner Wheel Roue interne arrière Rueda interna trasera

20

Engine Front Avant du moteur Frente del motor

21

Rt. Mirror Housing Châssis du miroir droit Carcasa del retrovisor derecho

22

Lt. Mirror Housing Châssis du miroir gauche Carcasa del retrovisor izquierdo

23

Rt. Bumper Support Support de pare-chocs droit Soporte del parachoques derecho

25

Lt. Bumper Support Support de pare-chocs gauche Soporte del parachoques izquierdo

26

Rear Bumper Pare-chocs arrière Parachoques trasero

27

Rear Bulkhead Cloison arrière Mamparo trasero

28

Rear Wheel Wells Passages de roue arrière Compartimientos de ruedas traseras

29

Lt. Engine Mount Montage gauche du moteur Montaje del motor izquierdo

30

Rt. Engine Mount Montage droit du moteur Montaje del motor derecho

31

Interior Intérieur Interior

32

Dashboard Tableau de bord Tablero

35

Instrument Shroud Hauban d’instrument Aro de refuerzo instrumental

36

Shifter Embrayage Cambiador de velocidades

37

Steering Column Bottom Bas de la colonne de direction Parte inferior de la columna de dirección

38

Kit 0889 - Page 3

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

Steering Column Top Haut de la colonne de direction Parte superior de la columna de dirección

39

Steering Wheel Volant Volante de dirección

40

Lt. Spoiler Support Support gauche de l’aileron Soporte izquierdo del alerón

41

Rt. Spoiler Support Support droit de l’aileron Soporte derecho del alerón

42

Upper Frame Châssis supérieur Marco superior

43

Seat Siège Asiento

44

Rear Spoiler Aileron arrière Deector trasero

45

Front Wheel Wells Puits des roues avant Compartimientos de ruedas delanteras

46

Belt Assembly Assemblage de courroie Ensamblaje del cinturón

47

Rt. Rocker Cover Cache-culbuteurs droit Tapa de balancines derecha

48

Lt. Rocker Cover Cache-culbuteurs gauche Tapa de balancines izquierda

49

Front Outer Wheel Roue externe avant Rueda externa delantera

55

Rear Outer Wheel Roue externe arrière Rueda externa trasera

56

Rear View Mirror Rétroviseur Espejo retrovisor trasero

57

Exhaust Tip Bout d’échappement Punta del tubo de escape

58

Engine Bottom Dessous du moteur Parte inferior del motor

59

Alternator Alternateur Alternador

60

Lt. Engine Half Moitié gauche du moteur Mitad izquierda del motor

61

Rt. Engine Half Moitié droite du moteur Mitad derecha del motor

62

Rt. Mirror Miroir droit Retrovisor derecho

63

Lt. Mirror Miroir gauche Retrovisor izquierdo

64

Rt. Exhaust Manifold Collecteur d'échappement droit Tubo múltiple de escape derecho

65

Lt. Exhaust Manifold Collecteur d'échappement gauche Tubo múltiple de escape izquierdo

66

Intake Manifold Collecteur d’admission Colector de admisión

67

Windows Vitres Ventanas

70

Backup Light Feu de recul Luz de retroceso

71

Driving Light Phare de route Luz direccional

72

Turn Signal Feu de virage Señal de cruce

73

Outer Taillight Feux arrière externe Luz trasera externa

74

Inner Taillight Feux arrière interne Luz trasera interna

75

Lt. Front Tire Pneu avant gauche Neumático delantero izquierdo

150

Rt. Front Tire Pneu avant droit Neumático delantero derecho

160

Rt. Rear Tire Pneu arrière droit Neumático trasero derecho

170

Lt. Rear Tire Pneu arrière gauche Neumático trasero izquierdo

180

Kit 0889 - Page 4
