F-18C HORNET

The F-18C Hornet is a single seat supersonic, all weather
carrier-capable multirole fighter jet, designed to dog fight
and attack ground targets. This multirole fighter is one

of the most important weapon systems in America’s
arsenal of defense. The F-18C’s primary missions are

fighter escort, fleet air defense, suppression of enemy
air defense (SEAD), air interdiction, close air support and
aerial reconnaissance. The F-18C has been produced
in greater numbers than any other Hornet variant.

READ THIS BEFORE YOU BEGIN

* Study the assembly drawings.

* Each plastic part is identified by a number.

* In the assembly drawings, some parts will

be marked by a star ★ to indicate chrome
plated plastic.

* For better paint and decal adhesion,

wash the plastic parts in a mild detergent
solution. Rinse and let air dry.

* Check the fit of each piece before

cementing in place.

* Use only cement for polystyrene plastic.

* Scrape plating and paint from areas to

be cemented.

* Allow paint to dry thoroughly before

handling parts.

* Any unused parts may be discarded.

Le F-18C Hornet est un jet supersonique monoplace
pour toute condition météo à capacité de rôles multiples,
conçu pour combattre et attaquer les cibles terrestres. Ce

chasseur à rôles multiples est l’un des plus importants
systèmes d’armement dans l’arsenal de défense

américaine. Les principales missions des F-18C sont de

chasseur d’escorte, défense aérienne et de suppression

de défense aérienne ennemie (SEAD), mission

d’interdiction aérienne, support aérien rapproché et de

reconnaissance aérienne. Le F-18C a été produit en plus
grand nombre que toutes les autres variantes du Hornet.

LISEZ CECI AVANT DE COMMENCER

* Étudiez les plans d’assemblage.
* Chaque pièce de plastique est identifiée

par un numéro.

* Dans les plans d’assemblage, certaines

pièces seront marquées d’une étoile

★

pour indiquer des pièces en plastique
plaquées chrome.

* Pour une meilleure adhésion de la peinture

et de la décalcomanie, lavez les pièces en
plastique dans une solution de détergent
doux. Rincez et laissez sécher à l’air.

* Vérifiez l’ajustement de chaque pièce avant

de la coller en place.

* Utilisez uniquement de la colle pour

plastique au polystyrène.

* Grattez toute peinture et le placage sur les

régions à coller.

* Laissez sécher la peinture complètement

avant de manipuler des pièces.

* Toute pièce non-utilisée peut être jetée.

El Hornet F-18C es un jet de lucha de un solo asiento,
supersónico, con multiples roles, e inigualable para todo
tipo de clima; fue diseñado para luchar y atacar blancos
en tierra. Este luchador de múltiples roles es una de los
más importantes sistemas de armas en el arsenalde la
defensa de Estados Unidos. Las principales misiones
de los F-18C son la lucha como escolta, defense de
cargamento aéreo, represión de la defensa aérea del
enemigo (SEAD por sus siglas en inglés), intervención
aérea, soporte de aire cerrado y reconocimiento aéreo.
El F-18C ha sido fabricado en una cantidad mucho
más grande que cualquier otra variación del Hornet.

LEA ESTO ANTES DE EMPEZAR

* Estudie los dibujos de ensamblaje.
* Cada parte plástica está identificada con

un número.

* En los dibujos de ensamblaje, algunas

partes aparecerán marcadas con una
estrella

para indicar plástico enchapado

★

en cromo.

* Para mejor adhesión de pintura y

calcomanías, lave las partes plásticas
en una solución de detergente suave.
Enjuague y deje secar al aire.

* Verifique el encastre de cada pieza antes

de cementar en su lugar.

* Use sólo cemento para plástico de

poliestireno.

* Raspe las placas y la pintura de las áreas

a cementar.

* Deje secar la pintura totalmente antes

de manipular las partes.

* Cualesquiera partes sin usar se

pueden descartar.

CUSTOMER SERVICE

If you have any questions or comments, call
our hotline at: [phone] or visit our
website : www.revell.com

Be sure to include the plan number
(85586400200), part number description, and
your return address and phone number or,
please write to:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICE À LA CLIENTÈLE

Pour toute question ou commentaire,
contactez notre ligne d’assistance au:
[phone] ou Visitez notre site Web:

www.revell.com

Assurez-vous d’inclure le numéro de plan
(85586400200), la description du numéro de
pièce, votre adresse de retour et votre numéro
de téléphone ou, écrivez à:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICIO AL CLIENTE

Si tiene alguna pregunta o comentario, llame
a nuestra línea directa al: [phone] o
Visite nuestro sitio web: www.revell.com

Asegúrese de incluir el número de plano
(85586400200), descripción del número de
parte, y su dirección y número de teléfono
para responder o, sírvase escribir a:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

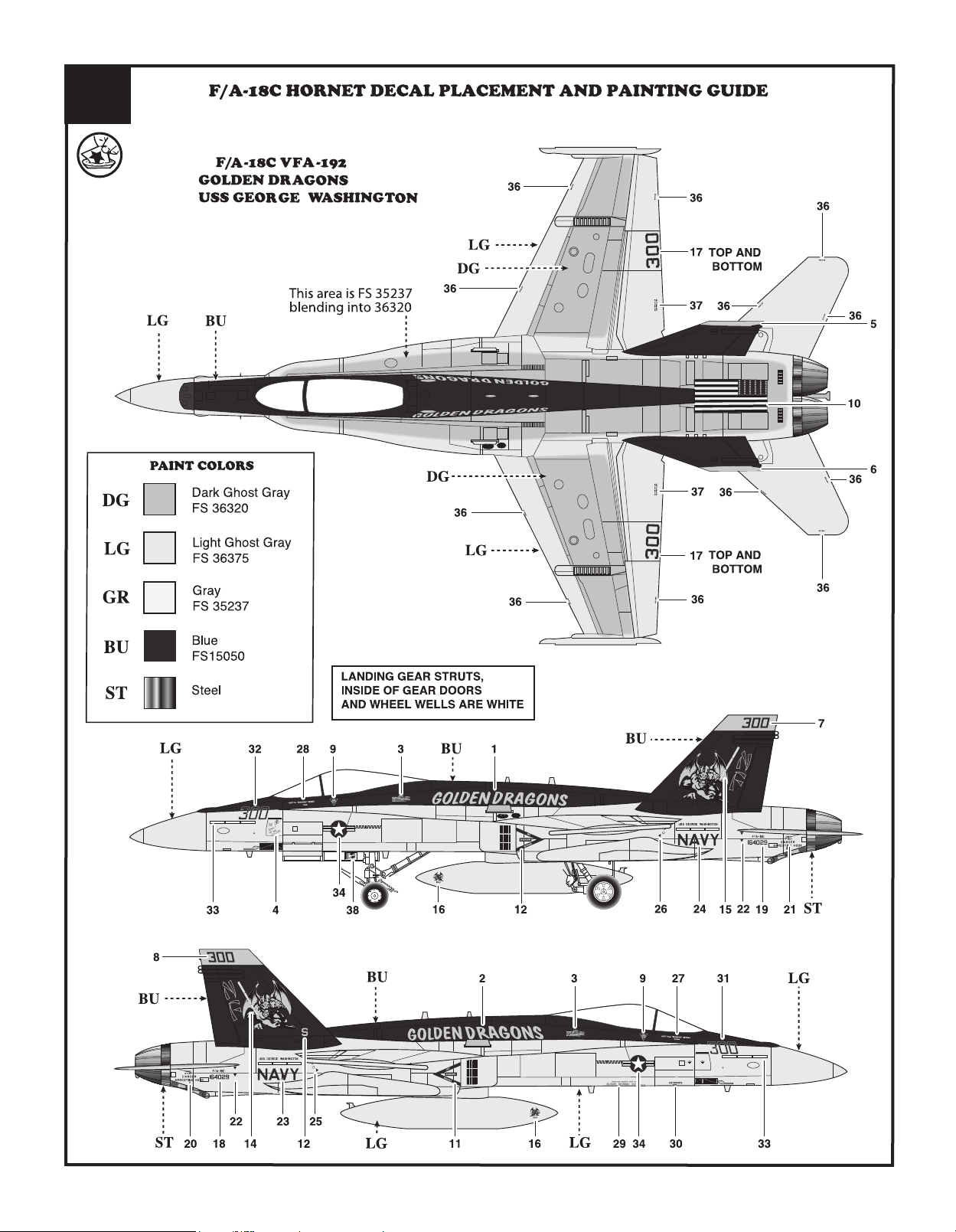

PAINT GUIDE

This paint guide is provided to complete this
kit as shown on the box.

GUIDE DE PEINTURE

Ce guide de peinture est fourni pour compléter
cet ensemble tel qu’indiqué sur l’emballage.

GUÍA DE PINTURA

Esta guía de pintura se suministra para
completar este equipo tal como se muestra
en la caja.

A

B

C

D

E

F

G

H

I

J

K

L

Blue

Dark Ghost Gray

Gloss Black

Gloss White

Gray

Gunmetal

Light Ghost Gray

Olive Drab

Semi Gloss Black

Silver

Steel

Yellow

Bleu

Noir mat

Noir brillant

Blanc brillant

Gris

Bronze

Gris fantome clair

Gris vert

Noir satiné

Argent

Acier

Jaune

Azul

Gris fantasma oscuro

Negro brillante

Blanco brillante

Gris

Gris plomo

Gris fantasma claro

Gris oliva

Negro semibrillante

Plata

Acero

Amarillo

DECAL APPLICATION INSTRUCTIONS

1. Cut desired decal from sheet.

2. Dip decal in water for a few seconds.

3. Place wet decal on paper towel.

4. Wait until decal is movable on paper backing.

5. Place decal in position on model, face up and

slide backing away.

6. Press out air bubbles with a soft damp cloth.

7. Milkiness that may appear is for better decal

adhesion and will dry clear. Wipe away any
excess adhesive.

8. Do not touch decal until fully dry.

9. Allow the decals 48 hours to dry before

applying clear coat.

10. Decals are compatible with setting solutions

or solvents.

* REPEAT SEVERAL TIMES

* A RÉPÉTEZ PLUSIEURS FOIS

* REPITA VARIAS VECES

* REPEAT PROCEDURE

* RÉPÉTEZ LA PROCÉDURE

* REPITA EL PROCEDIMIENTO

* PIÈCES OPTIONNELLES

INSTRUCTIONS POUR L’APPLICATION DE DÉCALCOMANIE

1. Découpez la décalcomanie désirée sur

2. Trempez la décalcomanie durant quelques

3. Placez la décalcomanie sur une serviette de

4. Attendez jusqu’à ce que la décalcomanie

5. Placez la décalcomanie en position sur votre

6. Pressez pour évacuer les bulles d’air avec un

7. La formation d’un voile blanchâtre qui pourrait

8. Ne touchez pas la décalcomanie tant qu’elle

9. Laissez sécher la décalcomanie durant

10. Les décalcomanies sont compatibles avec

* OPTIONAL PARTS

* PARTES OPCIONALES

la feuille.

secondes dans l’eau.

papier.

puisse être retirée de l’endos en papier.

modèle, face vers le haut, et retirez l’endos.

chiffon doux humide.

apparaître sert à la meilleure adhésion de la
décalcomanie et deviendra claire une fois
séchée. Nettoyez tout excès d’adhésif.

ne sera pas entièrement séchée.

48 heures avant d’appliquer un enduit
protecteur.

les solutions de séchage et les solvants.

* DECAL

* DÉCALCOMANIE

* CALCOMANÍA

* ASSEMBLY CAUTION

* AVERTISSEMENT POUR L'ASSEMBLAGE

* PRECAUCIÓN DE ENSAMBLAJE

INSTRUCCIONES DE APLICACIÓN DE CALCOMANÍAS

1. Corte la calcomanía deseada de la lámina.

2. Sumerja la calcomanía en agua por unos

segundos.

3. Coloque la calcomanía húmeda sobre una

toalla de papel.

4. Espere hasta que la calcomanía se mueva en

la lámina posterior de papel.

5. Coloque la calcomanía en posición sobre el

modelo, con la cara hacia arriba y deslice la
lámina posterior hasta quitarlo.

6. Presione para quitar las burbujas de aire con

un trapo suave húmedo.

7. La lechosidad que puede aparecer es para

una mejor adhesión de la calcomanía y se
secará completamente. Limpie cualquier
exceso de adhesivo.

8. No toque la calcomanía hasta que esté

totalmente seca.

9. Deje secar las calcomanías 48 horas antes

de aplicar "clear coat".

10. Las calcomanías son compatibles con las

soluciones de fijación o los solventes.

* CEMENT TOGETHER
* COLLER ENSEMBLE

* CEMENTAR Y UNIR

* REMOVE AND THROW AWAY

* RETIREZ ET JETER

* RETIRE Y DESCARTE

* DO NOT CEMENT

* NE PAS COLLER

* NO CEMENTAR

* OPEN HOLE

* LAISSEZ SÉCHER LES PIÈCES

* ABRA AGUJERO

Kit 5864 - Page 2

* REMOVE TAPE

* RUBAN AMOVIBLE

* CINTA DEMONTABLE

* RUBBER BAND TOGETHER

* SERRER ENSEMBLE AVEC UNE BANDE ÉLASTIQUE

* UNA CON BANDA ELÁSTICA

* STICKER DECAL

* DÉCALCOMANIE AUTOCOLLANTE

* CALCOMANÍA AUTOADHESIVA

* WEIGHT

* POIDS

* PESO

* TRIM OFF

* DÉCOUPEZ

* RECORTE

* HEATED SCREWDRIVER END

* POINTE CHAUFFÉE DE TOURNEVIS

* EXTREMO DE DESTORNILLADOR CALENTADO

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

ENGLISH CANADIAN FRENCH SPANISH

No.

Fuselage Top Dessus du fuselage Parte superior del fuselaje

1

Fuselage Bottom Dessous du fuselage Parte inferior del fuselaje

2

Rt. Vertical Tail Empennage vertical droit Cola vertical derecha

3

Lt. Vertical Tail Empennage vertical gauche Cola vertical izquierda

4

Rt. Air Ramp Rampe à air droit Rampa de aire derecha

5

Lt. Air Ramp Rampe à air gauche Rampa de aire izquierda

6

Rt. Air Intake Entrée d’air droite Entrada de aire derecha

7

Lt. Air Intake Entrée d’air gauche Entrada de aire izquierda

8

Afterburner Chambre de postcombustion Forzaje

9

Nose Cone Cône du nez Cabezal cónico

11

Rt. Rear Main Gear Door Porte arrière droite du train principal Puerta del engranaje principal trasero derecho

12

Rt. Front Main Gear Door Porte avant droite du train principal Puerta del engranaje principal delantero derecho

14

Rt. Main Landing Gear Train d’atterrissage principal droit Tren de aterrizaje principal derecho

15

Lt. Landing Gear Linkage Tringlerie du train d’atterrissage gauche Unión del tren de aterrizaje izquierdo

16

Main Gear Retraction Strut Jambe de rétraction du train principal Puntal de retracción del engranaje principal

17

Main Wheel Inner Intérieur de la roue principale Parte interna de la rueda principal

18

Main Wheel Outer Extérieur de la roue principale Parte externa de la rueda principal

19

Arresting Hook Crochet d'arrêt Gancho de contención

20

Nose Landing Gear Train d’atterrissage avant Tren de aterrizaje delantero

21

Nose Wheel Roue avant Rueda de proa

22

Front Nose Gear Door Porte avant du train de nez Puerta delantera de la parte delantera del tren de aterrizaje

23

Nose Gear Door Porte du train de nez Puerta de la parte delantera del tren de aterrizaje

24

Rear Nose Gear Door Porte arrière du train de nez Puerta trasera de la parte delantera del tren de aterrizaje

25

Nose Door Actuator Actuateur de porte du nez Actuador de la puerta frontal

26

Lt. Fuselage Fairing Carénage du fuselage gauche Protector de fuselaje izquierdo

27

Rt. Fuselage Fairing Carénage du fuselage droit Protector de fuselaje derecho

28

Cockpit Poste de pilotage Cabina

29

Throttle Manette des gaz Mariposa del carburador

30

Seat Siège Asiento

31

Rt. Seat Side Côté droit du siège Lado derecho del asiento

32

Lt. Seat Side Côté gauche du siège Lado izquierdo del asiento

33

Instrument Panel Panneau d’instruments Panel de instrumentos

34

Control Column Colonne de contrôle Columna de control

35

Canopy Actuator Actuateur de verrière Actuador del casquete

36

Canopy Frame Châssis de la verrière Marco del casquete

37

Beacon Balise Baliza

38

Canopy Verrière Casquete

39

Windscreen Pare-brise Parabrisas

40

Kit 5864 - Page 3

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

HUD Display Collimateur de pilotage Colimador de pilotaje

41

Rt. Arm Bras droit Brazo derecho

42

Pilot Pilote Piloto

43

Inner Flap Hinge Charnière interne du volet Bisagra de la aleta interna

44

Outer Flap Hinge Charnière externe du volet Bisagra de la aleta externa

45

Aileron Hinge Charnière d’aileron Bisagra del alerón

46

Pylon Pylône Pilón

47

Lt. Missile Launch Rail Rail de lancement de missile gauche Tren izquierdo de lanzamiento de misiles

48

Rt. Missile Launch Rail Rail de lancement de missile droit Tren derecho de lanzamiento de misiles

49

Ejection Seat Handle Poignée de siège éjectable Mango del asiento de expulsión

50

Sidewinder Missile Missile Sidewinder Misil Sidewinder

53

Missile Fin Ailette de missile Aleta del misil

54

Centerline Tank Réservoir largable central Tanque central

55

Centerline Tank Réservoir largable central Tanque central

56

Speed Brake Aérofrein Freno de velocidad

57

Speed Brake Actuator Actuateur d’aérofrein Actuador del freno de velocidad

58

Angle of Attack Transmitter Transmetteur d’angle d’attaque Transmisor de ángulo de ataque

59

Pitot Tube Tube pitot Tubo de Pitot

60

Horizontal Stabilizers Stabilisateurs horizontaux Estabilizadores horizontales

61

Tie Down Ring Anneau d'arrimage Anillo de amarre

62

Lt. Rear Main Gear Door Porte du train d’atterrissage arrière gauche Puerta trasera del engranaje principal izquierdo

70

Lt. Front Main Gear Door Porte du train d’atterrissage avant gauche Puerta delantera del engranaje principal izquierdo

72

Lt. Main Landing Gear Train d’atterrissage principal gauche Tren de aterrizaje principal izquierdo

73

Rt. Landing Gear Linkage Tringlerie du train d’atterrissage droit Unión del tren de aterrizaje derecho

74

Nose Wheel Door Porte de roue de nez Puerta de la rueda de morro

75

Large Antenna Fairing Capotage de grosse antenne Protector de antena grande

100

Small Antenna Fairing Capotage de petite antenne Protector de antena pequeña

101

Lt. Flex Fence Barrière exible gauche Cerca exible izquierda

102

Rt. Flex Fence Barrière exible droite Cerca exible derecha

103

Chaff / Flare Dispenser Éjecteur de leurres / paillettes Dispensador de bengala/forraje

104

Chaff / Flare Dispenser Éjecteur de leurres / paillettes Dispensador de bengala/forraje

105

Taxi Light Phare de roulage Luz de taxi

106

Vertical Ejector Rack Râtelier d’éjecteur vertical Rejilla del expulsor vertical

107

Bomb Half Moitié de bombe Mitad de la bomba

108

Bomb Half Moitié de bombe Mitad de la bomba

109

Sway Brace Entretoise de contreventement Abrazadera de barra de contraladeo

110

Exhaust Nozzle Buse d’échappement Boquilla de escape

110

Taxi Light Lens Lentilles de phare de roulage Lentes de las luces de taxi

111

Kit 5864 - Page 4

18

E

31

I

33

30

I

50

I

I

34

L

E

I

32

J

G

50

E

I

35

NOTE: USE TEMPLATE FOR OPTIONAL SHOULDER HARNESS. CUT
OUT AND CEMENT TO SEAT.

REMARQU: UTILISER LE GABARIT POUR LES ÉPAULIÈRES
OPTIONNELLES. DÉCOUPER ET FIXER AU SIÈGE.

NOTA: USE LA PLANTILLA DE ARNÉS DE HOMBRO OPCIONAL.
CORTE Y COLOQUE PEGAMENTO PARA FIJAR

29

H

E

43

C

E

H

C

I

D

E

H

42

Kit 5864 - Page 5
