The EF-111A Raven was devel-

oped specifically for the electron­ic warfare role. The Raven has
the combined agility of a fight­er, the payload of a bomber, and
the electronic counter-measures
(ECM) equipment of a jammer.
It is equipped with an ALQ-9E
electronic jamming system which
has the ability to pickup, iden­tify, and neutralize hostile radars
over a wide range of frequencies.
Your model has a detailed cock­pit and landing gear, a piviting
swing-wing and authentic decal
markings for two versions.

KIT 5480 85548000200

EF-111A RAVEN

* REPEAT SEVERAL TIMES

* A REPETER PLUSIEURS FOIS

READ THIS BEFORE YOU BEGIN LIRE CE QUI SUIT AVANT DE COMMENCER

* Study the assembly drawings.
* Each plastic part is identified by a number.
* In the assembly drawings, some parts will be

marked by a star (★) to indicate chrome
plated plastic.

* For better paint and decal adhesion, wash

the plastic parts in a mild detergent solution.
Rinse and let air dry.

* Check the fit of each piece before

cementing in place.
* Use only cement for polystyrene plastic.
* Scrape plating and paint from areas

to be cemented.
* Allow paint to dry thoroughly before

handling parts.
* Any unused parts may be discarded.

DECAL APPLICATION INSTRUCTIONS

1. Cut desired decal from sheet.

2. Dip decal in water for a few seconds.

3. Place wet decal on paper towel.

4. Wait until decal is movable on paper backing.

5. Place decal in position on model, face up and

slide backing away.

6. Press out air bubbles with a soft damp cloth.

7. Milkiness that may appear is for better decal

adhesion and will dry clear. Wipe away any

excess adhesive.

8. Do not touch decal until fully dry.

9. Allow the decals 48 hours to dry before

applying clear coat.

NOTE: Decals are compatible with

setting solutions or solvents.

* OPTIONAL PARTS

* PIECES EN OPTION

* DECAL

* DECAL COMANIE

* Etudier les schémas de montage.
* Chaque pièce en plastique est identifiée par un numéro.
* Sur les schémas de montage, certaines pièces sont

marquées d'une étoile (★) pour indiquer qu'elles sont en
plastique chromé.

* Pour une meilleure prise de la peinture et des autocollants,

laver les pièces en plastique avec une solution détergente
peu concentrée. Les rincer et les laisser sécher à l'air.

* Vérifier que chaque pièce s'ajuste bien avant

de la coller en place.
* N'utiliser que de la colle pour polystyrène.
* Gratter les parties à coller pour enlever le chrome et la peinture.
* Laisser la peinture bien sécher avant de manipuler les pièces.
* Toute pièce inutilisée peut être jetée.

DIRECTIVES D'APPLICATION DES AUTOCOLLANTS

1. Découper l'autocollant désiré de la feuille.

2. Tremper l'autocollant dans de l'eau pendant quelques secondes.

3. Placer l'autocollant mouillé sur une serviette en papier.

4. Attendez que l'autocollant puisse être déplacé sur son support

en papier.

5. Mettre l'autocollant en position sur le modèle face sur

le dessus et faire glisser le support pour l'enlever.

6. Appuyer avec un chiffon doux humide pour éliminer les bulles d'air.

7. La substance laiteuse qui peut apparaître est destinée à

améliorer l'adhésion de l'autocollant et devient incolore au

séchage. Essuyer pour enlever tout excédent d'adhésif.

8. Ne pas toucher l'autocollant tant qu'il n'est pas bien sec.

9. Laisser l'autocollant sécher pendant 48 heures avant

d'appliquer une couche transparente.

REMARQUE: Les autocollants sont compatibles avec

* ALTERNATIVE ASSEMBLY

* ENSEMBLAGE ALTERNATIVE

les solutions de fixage ou les solvants.

* CEMENT TOGETHER

* A COLLER

* REMOVE AND THROW AWAY

* A RETIRER ET JETER

This paint guide is provided to complete this kit

Ce guide de peintures est fourni pour reproduire le modèle

Medium Gray

Dark Gray

Light Gray

Flat Black

Flat White

Steel

Light Tan

Olive Drab

as shown on the box.

réduit qui apparaît sur la boîte.

* DO NOT CEMENT

* NE PAS COLLER

Gris moyen

Gris foncé

Gris clair

Noir mat

Blanc mat

Acier

Havane clair

Gris vert

If you have any questions or comments, call our hotline at: [phone]

or, please write to:

Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007

Be sure to include the plan number (85548000200), part number, description, your return address and phone number.

Visit our website: www.revell.com

Revell Inc Elk Grove Village, IL. Copyright © 2009. All rights reserved.

1

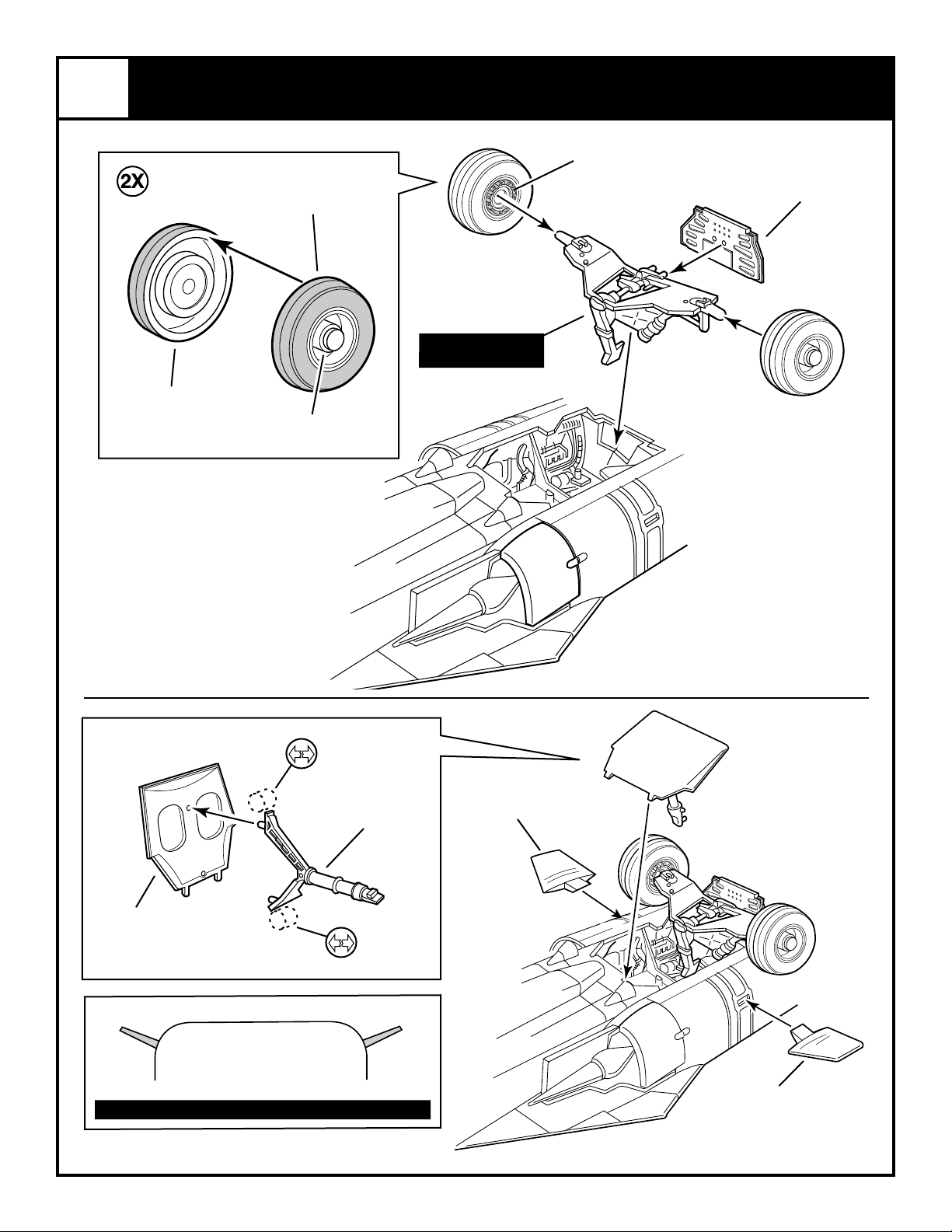

COCKPIT / GEAR DOOR ASSEMBLY

46

DOOR LINKS

FLAT WHITE

RIGHT FUSELAGE

44

DRAG LINK

FLAT WHITE

FLAT WHITE

43

NOSE GEAR

STRUT

FLAT WHITE

47

LEFT

NOSE GEAR DOOR

FLAT WHITE

(INTERIOR 0NLY)

48

RIGHT NOSE GEAR

DOOR

FLAT WHITE

(INTERIOR 0NLY)

2

(INSIDE)

42

NOSE WHEELS

FLAT BLACK

FLAT WHITE

Kit 5480 - Page 2

COMPLETED

NOSE GEAR

DOORS

52

INSTRUMENT

PANEL

PAINT NOTE:

GRAY PANEL WITH BLACK

INSTRUMENTS AND SILVER

DIALS WITH

WHITE DETAIL

51

CONTROL STICK

OLIVE DRAB

SILVER STRAP

FLAT

BLACK

WITH

RED

50

SEAT

COCKPIT

OLIVE DRAB

WITH

SILVER STRAP

49

RED

50

SEAT

2

FUSELAGE ASSEmbLy

21

LEFT

SLOT FILLER

22

RIGHT

SLOT FILLER

1

LEFT

FUSELAGE

ONLY

HERE

FLAT BLACK

5

FUSELAGE DUCT

6

COMPRESSORS

STEEL

4

FUSELAGE

BOTTOM

ONLY

HERE

Kit 5480 - Page 3

3

RIGHT BOTTOM FUSELAGE ASSEMBLY

16

SPLITTER

19

SHOCK CONE

Kit 5480 - Page 4

SIDE VIEW POSITION OF SHOCK CONE

18

COWL
