KIT 5249 85524920200

SBD DAUNTLESS

The U.S. Navy SBD Dauntless was the most famous
carrier-based dive bomber of World War II. Built by Douglas
Aircraft Company it served the Navy, Marines and the Army
(as the A-24) and also many of our World War II allies.
Your Revell model has operating landing gear,
movable machine gun, dive flaps and a dropping
bomb. Four detailed figures are included, pilot, gunner,
deck handler and LSO (Landing Signal Officer).

Decals are included for Dauntless from the USS
Wasp, Guadalcanal, 7 August, 1942 and no. 25

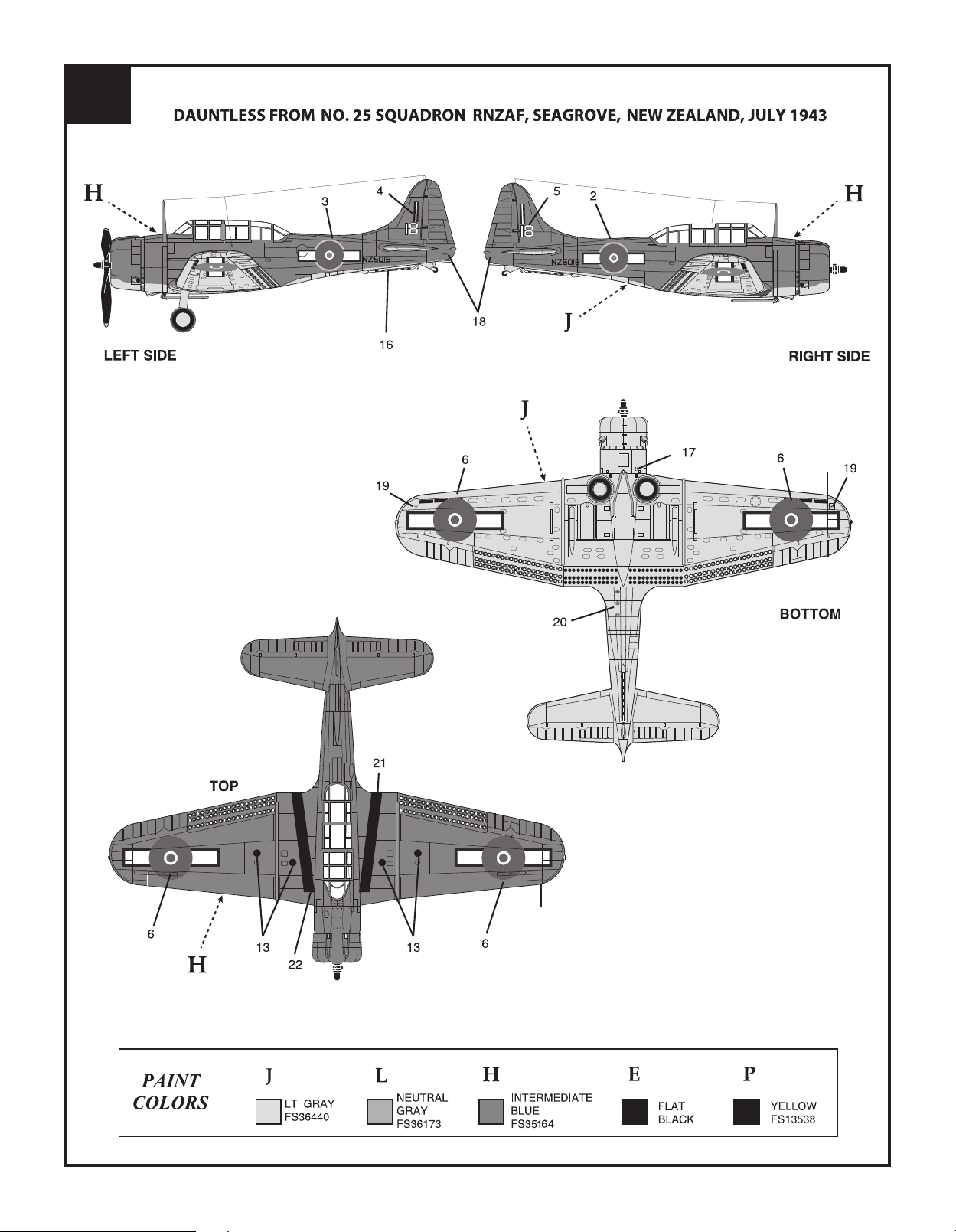

squadron RNZAF, Seagrove, New Zealand, July 1943.

READ THIS BEFORE YOU BEGIN

* Study the assembly drawings.

* Each plastic part is identified by a number.

* In the assembly drawings, some parts will

be marked by a star ★ to indicate chrome
plated plastic.

* For better paint and decal adhesion,

wash the plastic parts in a mild detergent
solution. Rinse and let air dry.

* Check the fit of each piece before

cementing in place.

* Use only cement for polystyrene plastic.

* Scrape plating and paint from areas to

be cemented.

* Allow paint to dry thoroughly before

handling parts.

* Any unused parts may be discarded.

Le SBD Dauntless de la marine des États-Unis était le
bombardier gros porteur le plus célèbre de la seconde
guerre mondiale. Fabriqué par la compagnie Douglas
Aircraft il a servi pour la Navy, pour les marines et
pour l’armée (en tant que A-24) et aussi auprès de
plusieurs de nos alliés de la seconde guerre mondiale.
Votre modèle Revell offre un train d’atterrissage
fonctionnel, un mitrailleur mobile, des volets de piqué
et une bombe largable. Quatre figurines détaillées
sont comprises, pilote, artilleur, manœuvre de pont
et officier LSO (officier de signaux d’atterrissage).
Les décalcomanies comprises pour le Dauntless sont
pour le USS Wasp, Guadalcanal, 7 août 1942 et l’escadron
no 25 de RNZAF, Seagrove, Nouvelle Zélande, juillet 1943.

LISEZ CECI AVANT DE COMMENCER

* Étudiez les plans d’assemblage.
* Chaque pièce de plastique est identifiée

par un numéro.

* Dans les plans d’assemblage, certaines

pièces seront marquées d’une étoile

★

pour indiquer des pièces en plastique
plaquées chrome.

* Pour une meilleure adhésion de la peinture

et de la décalcomanie, lavez les pièces en
plastique dans une solution de détergent
doux. Rincez et laissez sécher à l’air.

* Vérifiez l’ajustement de chaque pièce avant

de la coller en place.

* Utilisez uniquement de la colle pour

plastique au polystyrène.

* Grattez toute peinture et le placage sur les

régions à coller.

* Laissez sécher la peinture complètement

avant de manipuler des pièces.

* Toute pièce non-utilisée peut être jetée.

El SBD Dauntless de la Armada de los Estados Unidos
fue el bombardero de picado basado en portaaviones más
famoso de la Segunda Guerra Mundial. Construido por
Douglas Aircraft Company sirvió a la armada, la infantería
marina y el ejército (como el A-24) y también a muchos
de nuestros aliados de la Segunda Guerra Mundial.
El modelo de Revell incluye un tren de aterrizaje
operativo, ametralladora removible, alerones de
picado y una bomba de caída. Se incluyen cuatro
figuras detalladas: piloto, artillero, tratante d e la
cubierta y oficial de señalización de aterrizaje (LSO).
Se incluyen calcomanías para el Dauntless del USS
Wasp, Guadalcanal, 7 de agosto de 1942 y el Escuadrón
RNZAF No. 25, Seagrove, Nueva Zelanda, julio de 1943.

LEA ESTO ANTES DE EMPEZAR

* Estudie los dibujos de ensamblaje.
* Cada parte plástica está identificada con

un número.

* En los dibujos de ensamblaje, algunas

partes aparecerán marcadas con una
estrella

para indicar plástico enchapado

★

en cromo.

* Para mejor adhesión de pintura y

calcomanías, lave las partes plásticas
en una solución de detergente suave.
Enjuague y deje secar al aire.

* Verifique el encastre de cada pieza antes

de cementar en su lugar.

* Use sólo cemento para plástico de

poliestireno.

* Raspe las placas y la pintura de las áreas

a cementar.

* Deje secar la pintura totalmente antes

de manipular las partes.

* Cualesquiera partes sin usar se

pueden descartar.

CUSTOMER SERVICE

If you have any questions or comments, call
our hotline at: [phone] or visit our
website : www.revell.com

Be sure to include the plan number
(85524920200), part number description, and
your return address and phone number or,
please write to:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICE À LA CLIENTÈLE

Pour toute question ou commentaire,
contactez notre ligne d’assistance au:
[phone] ou Visitez notre site Web:

www.revell.com

Assurez-vous d’inclure le numéro de plan
(85524920200), la description du numéro de
pièce, votre adresse de retour et votre numéro
de téléphone ou, écrivez à:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

SERVICIO AL CLIENTE

Si tiene alguna pregunta o comentario, llame
a nuestra línea directa al: [phone] o
Visite nuestro sitio web: www.revell.com

Asegúrese de incluir el número de plano
(85524920200), descripción del número de
parte, y su dirección y número de teléfono
para responder o, sírvase escribir a:

Revell Inc Consumer Service Department,
1850 Howard Street Unit A,
Elk Grove Village, Illinois 60007

PAINT GUIDE

This paint guide is provided to complete this
kit as shown on the box.

Ce guide de peinture est fourni pour compléter
cet ensemble tel qu’indiqué sur l’emballage.

GUIDE DE PEINTURE

Esta guía de pintura se suministra para
completar este equipo tal como se muestra
en la caja.

Aluminum Aluminium Aluminio

A

Blue Bleu Azul

B

Dark Blue Bleu foncé Azul oscuro

C

Dark Gray Gris foncé Gris oscuro

D

Flat Black Noir mat Negro mate

E

Flesh Chair Carne

F

Insignia Red Rouge emblème Rojo insignia

G

Intermediate Blue Bleu intermédiaire Azul intermedio

H

Interior Green Vert intérieur Verde interior

I

Light Gray Gris clair Gris claro

J

Metallic Métallisé Metálico

K

Neutral Gray Gris neutre Gris neutro

L

Olive Drab Gris vert Gris oliva

M

Red Rouge Rojo

N

GUÍA DE PINTURA

Tan Havane Habano

O

Yellow Jaune Amarillo

P

DECAL APPLICATION INSTRUCTIONS

1. Cut desired decal from sheet.

INSTRUCTIONS POUR L’APPLICATION DE DÉCALCOMANIE

1. Découpez la décalcomanie désirée sur

la feuille.

2. Dip decal in water for a few seconds.

2. Trempez la décalcomanie durant quelques

secondes dans l’eau.

3. Place wet decal on paper towel.

3. Placez la décalcomanie sur une serviette de

papier.

4. Wait until decal is movable on paper backing.

5. Place decal in position on model, face up and

slide backing away.

6. Press out air bubbles with a soft damp cloth.

7. Milkiness that may appear is for better decal

adhesion and will dry clear. Wipe away any
excess adhesive.

8. Do not touch decal until fully dry.

9. Allow the decals 48 hours to dry before

applying clear coat.

10. Decals are compatible with setting solutions

or solvents.

4. Attendez jusqu’à ce que la décalcomanie

puisse être retirée de l’endos en papier.

5. Placez la décalcomanie en position sur votre

modèle, face vers le haut, et retirez l’endos.

6. Pressez pour évacuer les bulles d’air avec un

chiffon doux humide.

7. La formation d’un voile blanchâtre qui pourrait

apparaître sert à la meilleure adhésion de la
décalcomanie et deviendra claire une fois
séchée. Nettoyez tout excès d’adhésif.

8. Ne touchez pas la décalcomanie tant qu’elle

ne sera pas entièrement séchée.

9. Laissez sécher la décalcomanie durant

48 heures avant d’appliquer un enduit
protecteur.

10. Les décalcomanies sont compatibles avec

les solutions de séchage et les solvants.

INSTRUCCIONES DE APLICACIÓN DE CALCOMANÍAS

1. Corte la calcomanía deseada de la lámina.

2. Sumerja la calcomanía en agua por unos

segundos.

3. Coloque la calcomanía húmeda sobre una

toalla de papel.

4. Espere hasta que la calcomanía se mueva en

la lámina posterior de papel.

5. Coloque la calcomanía en posición sobre el

modelo, con la cara hacia arriba y deslice la
lámina posterior hasta quitarlo.

6. Presione para quitar las burbujas de aire con

un trapo suave húmedo.

7. La lechosidad que puede aparecer es para

una mejor adhesión de la calcomanía y se
secará completamente. Limpie cualquier
exceso de adhesivo.

8. No toque la calcomanía hasta que esté

totalmente seca.

9. Deje secar las calcomanías 48 horas antes

de aplicar "clear coat".

10. Las calcomanías son compatibles con las

soluciones de fijación o los solventes.

* REPEAT SEVERAL TIMES

* A RÉPÉTEZ PLUSIEURS FOIS

* REPITA VARIAS VECES

* OPEN HOLE

* LAISSEZ SÉCHER LES PIÈCES

* ABRA AGUJERO

Kit 5249 - Page 2

* REPEAT PROCEDURE

* RÉPÉTEZ LA PROCÉDURE

* REPITA EL PROCEDIMIENTO

* REMOVE TAPE

* RUBAN AMOVIBLE

* CINTA DEMONTABLE

* OPTIONAL PARTS

* PIÈCES OPTIONNELLES

* PARTES OPCIONALES

* RUBBER BAND TOGETHER

* SERRER ENSEMBLE AVEC UNE BANDE ÉLASTIQUE

* UNA CON BANDA ELÁSTICA

* DECAL

* DÉCALCOMANIE

* CALCOMANÍA

* ASSEMBLY CAUTION

* AVERTISSEMENT POUR L'ASSEMBLAGE

* PRECAUCIÓN DE ENSAMBLAJE

* STICKER DECAL

* DÉCALCOMANIE AUTOCOLLANTE

* CALCOMANÍA AUTOADHESIVA

* CEMENT TOGETHER
* COLLER ENSEMBLE

* CEMENTAR Y UNIR

* WEIGHT

* POIDS

* PESO

* REMOVE AND THROW AWAY

* TRIM OFF

* DÉCOUPEZ

* RECORTE

* RETIREZ ET JETER

* RETIRE Y DESCARTE

* HEATED SCREWDRIVER END

* POINTE CHAUFFÉE DE TOURNEVIS

* EXTREMO DE DESTORNILLADOR CALENTADO

* DO NOT CEMENT

* NE PAS COLLER

* NO CEMENTAR

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

Headrest Appuie-tête Reposacabezas

1

Cockpit Floor Plancher du poste de pilotage Piso de la cabina

2

Pilot Pilote Piloto

3

Antenna Mast Mât de l’antenne Mástil de la antena

4

Lt. Fuselage Fuselage gauche Fuselaje izquierdo

5

Machine Gun Mitrailleuse Ametralladora

6

Gun Mount Support d’armes Montante de armas

7

Rt. Fuselage Fuselage droit Fuselaje derecho

8

Bomb Trigger Gâchette de bombe Activador de la bomba

9

Arresting Hook Crochet d'arrêt Gancho de contención

10

Bomb Displacement Gear Train de déplacement de bombe Tren de desplazamiento de la bomba

11

Gunner Artilleur Ametrallador

12

Frame Châssis Marco

13

Wing Bottom Parte inferior del ala Parte inferior del ala

14

Rt. Landing Gear Train d’atterrissage droit Tren de aterrizaje derecho

15

Rt. Wing Top Dessus de l’aile droite Parte posterior del ala derecha

16

Lt. Landing Gear Train d’atterrissage gauche Tren de aterrizaje izquierdo

17

Lt. Wing Top Dessus de l’aile gauche Parte superior del ala izquierda

18

Main Wheel Roue principale Rueda principal

19

Rt. Gear Door Porte du train droit Puerta derecha del engranaje

20

Lt. Gear Door Porte du train gauche Puerta izquierda del engranaje

21

Rt. Stabilizer Stabilisateur droit Estabilizador derecho

22

Lt. Stabilizer Stabilisateur gauche Estabilizador izquierdo

23

Propeller Shaft Arbre hélice Eje de la hélice

24

Cowling Capotage Capota

25

Propeller Hélice Propulsor

26

Center Dive Flap Volet de piqué central Freno de picado central

27

Rt. Dive Flap Bottom Dessous de volet de piqué droit Parte inferior derecha del freno de picado

28

Lt. Dive Flap Bottom Dessous de volet de piqué gauche Parte inferior izquierda del freno de picado

29

Lt. Dive Flap Top Dessus de volet de piqué gauche Parte superior izquierda del freno de picado

30

Rt. Dive Flap Top Dessus de volet de piqué droit Parte superior derecha del freno de picado

31

Small Bomb Petite bombe Bomba pequeña

32

Pitot Tube Tube pitot Tubo de Pitot

33

Front Canopy Verrière avant Cubierta delantera

34

Rear Canopy Verrière arrière Casquete trasero

35

Bomb Top Dessus de bombe Parte superior de la bomba

36

Bomb Bottom Dessous de bombe Parte inferior de la bomba

37

Rt. Bomb Fin Empennage de bombe droite Aleta de la bomba derecha

38

Lt. Bomb Fin Empennage de bombe gauche Aleta de la bomba izquierda

39

Rt. Bomb Cart Side Côté droit du chariot à bombe Parte lateral derecha del carrito de la bomba

40

Lt. Bomb Cart Side Côté gauche du chariot à bombe Parte lateral izquierda del carrito de la bomba

41

Wind Screen Pare-brise Parabrisas

42

Wind Screen Base Base de pare-brise Base del parabrisas

43

Landing Signal Officer Officier de signal d’atterrissage Oficial de señal de aterrizaje

44

Landing Signal Officer Base Base de l’officier de signal d’atterrissage Base del oficial de señal de aterrizaje

45

Deck Handler Chef de pont Controlador de cubierta

46

Deck Handler Base Base du chef de pont Base del controlador de cubierta

47

Kit 5249 - Page 3

3

2

E

I

1

I

5

O

4

I

I

8

9

16

Kit 5249 - Page 4

10

J
