KIT 5321 85532100200

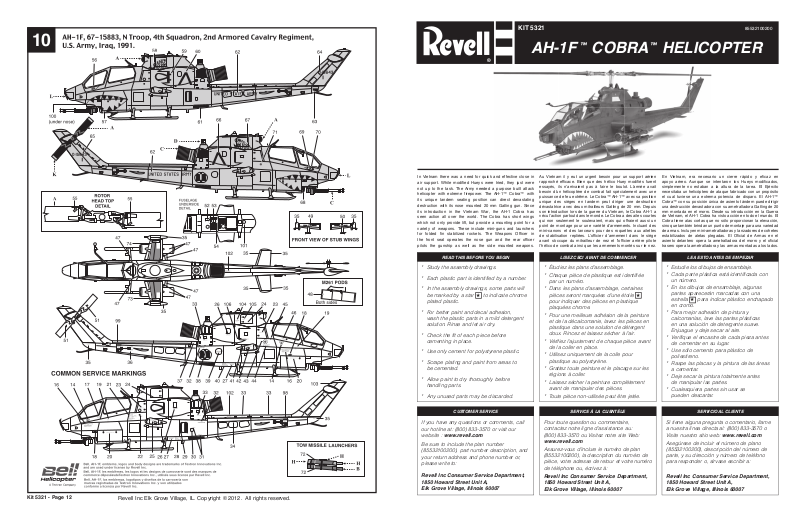

AH-1F ™ COBRA ™ HELICOPTER

In Vietnam there was a need for quick and effective close in air support. While modified Hueys were tried, they just were not up to the task. The Army needed a purpose built attack helicopter with extreme firepower. The AH-1 its unique tandem seating position can direct devastating destruction with its nose mounted 20 mm Gatling gun. Since its introduction in the Vietnam War, the AH-1 Cobra has seen action all over the world. The Cobra has short wings which not only provide lift, but provide a mounting point for a variety of weapons. These include mini-guns and launchers for folded fin stabilized rockets. The Weapons Officer in the front seat operates the nose gun and the rear officer pilots the gunship as well as the side mounted weapons.

READ THIS BEFORE YOU BEGIN

™ Cobra™ with

* Study the assembly drawings.

* Each plastic part is identified by a number.

* In the assembly drawings, some parts will

be marked by a star ★ to indicate chrome plated plastic.

* For better paint and decal adhesion,

wash the plastic parts in a mild detergent solution. Rinse and let air dry.

* Check the fit of each piece before

cementing in place.

* Use only cement for polystyrene plastic.

* Scrape plating and paint from areas to

be cemented.

* Allow paint to dry thoroughly before

handling parts.

* Any unused parts may be discarded.

Au Vietnam il y eut un urgent besoin pour un support aérien rapproché efficace. Bien que des hélico Huey modifiés furent

essayés, ils n’arrivaient pas à faire le boulot. L’armée avait besoin d’un hélicoptère de combat fait spécialement avec une puissance de feu extrême. Le Cobra unique des sièges en tandem peut diriger une destruction

dévastatrice avec deux mitrailleurs Gatling de 20 mm. Depuis son introduction lors de la guerre du Vietnam, le Cobra AH-1 a

vécu l’action partout dans le monde. Le Cobra a des ailes courtes

qui non seulement le soulevaient, mais qui offraient aussi un

point de montage pour une variété d’armements. Incluant des

mini-canons et des lanceurs pour des roquettes aux ailettes

de stabilisation repliées. L’officier d’armement dans le siège avant s’occupe du mitrailleur de nez et l’officier arrière pilote l’hélico de combat ainsi que les armements montés sur le nez.

LISEZ CECI AVANT DE COMMENCER

™ AH-1™ avec sa position

* Étudiez les plans d’assemblage. * Chaque pièce de plastique est identifiée

par un numéro.

* Dans les plans d’assemblage, certaines

pièces seront marquées d’une étoile

★

pour indiquer des pièces en plastique plaquées chrome.

* Pour une meilleure adhésion de la peinture

et de la décalcomanie, lavez les pièces en plastique dans une solution de détergent doux. Rincez et laissez sécher à l’air.

* Vérifiez l’ajustement de chaque pièce avant

de la coller en place.

* Utilisez uniquement de la colle pour

plastique au polystyrène.

* Grattez toute peinture et le placage sur les

régions à coller.

* Laissez sécher la peinture complètement

avant de manipuler des pièces.

* Toute pièce non-utilisée peut être jetée.

En Vietnam, era necesario un cierre rápido y eficaz en apoyo aéreo. Aunque se intentaron los Hueys modificados, simplemente no estaban a la altura de la tarea. El Ejército necesitaba un helicóptero de ataque fabricado con un propósito el cual tuviese una extrema potencia de disparo. El AH-1™ Cobra™ con su posición única de asiento tándem puede dirigir una destrucción devastadora con su ametralladora Gatling de 20 mm montada en el morro. Desde su introducción en la Guerra de Vietnam, el AH-1 Cobra ha visto acción en todo el mundo. El Cobra tiene alas cortas que no sólo proporcionan la elevación, sino que también brindan un punto de montaje para una variedad de armas. Incluyen mini-ametralladoras y lanzadores de cohetes estabilizados de aletas plegadas. El Oficial de Armas en el asiento delantero opera la ametralladora del morro y el oficial trasero opera la ametralladora y las armas montadas a los lados.

LEA ESTO ANTES DE EMPEZAR

* Estudie los dibujos de ensamblaje. * Cada parte plástica está identificada con

un número.

* En los dibujos de ensamblaje, algunas

partes aparecerán marcadas con una estrella

para indicar plástico enchapado

★

en cromo.

* Para mejor adhesión de pintura y

calcomanías, lave las partes plásticas en una solución de detergente suave. Enjuague y deje secar al aire.

* Verifique el encastre de cada pieza antes

de cementar en su lugar.

* Use sólo cemento para plástico de

poliestireno.

* Raspe las placas y la pintura de las áreas

a cementar.

* Deje secar la pintura totalmente antes

de manipular las partes.

* Cualesquiera partes sin usar se

pueden descartar.

CUSTOMER SERVICE

If you have any questions or comments, call our hotline at: (800) 833-3570 or visit our website : www.revell.com

Be sure to include the plan number (85532100200), part number description, and your return address and phone number or, please write to:

Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007

SERVICE À LA CLIENTÈLE

Pour toute question ou commentaire, contactez notre ligne d’assistance au: (800) 833-3570 ou Visitez notre site Web:

www.revell.com

Assurez-vous d’inclure le numéro de plan (85532100200), la description du numéro de pièce, votre adresse de retour et votre numéro de téléphone ou, écrivez à:

Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007

SERVICIO AL CLIENTE

Si tiene alguna pregunta o comentario, llame a nuestra línea directa al: (800) 833-3570 o Visite nuestro sitio web: www.revell.com

Asegúrese de incluir el número de plano (85532100200), descripción del número de parte, y su dirección y número de teléfono para responder o, sírvase escribir a:

Revell Inc Consumer Service Department, 1850 Howard Street Unit A, Elk Grove Village, Illinois 60007

# PART NAME NOM DE PARTIE NOMBRE DE PARTE

Lt. Fuselage Fuselage gauche Fuselaje izquierdo

Rt. Fuselage Fuselage droit Fuselaje derecho

Lt. Engine Half Moitié gauche du moteur Mitad izquierda del motor

Fuselage Bottom Dessous du fuselage Parte inferior del fuselaje

Top Cable Cutter Coupe-câble supérieur Cortacables superior

Lt. Wing Top Dessus de l’aile gauche Parte superior del ala izquierda

Lt. Wing Bottom Dessous d’aile gauche Parte inferior del ala izquierda

Rt. Elevator Élévateur droit Elevador derecho

Scanner Front Avant du balayeur Parte delantera del escáner

Scanner Guard Garde du balayeur Protección de escáner

Turret Tourelle Torreta

20mm Cannon Lt. Half Moitié gauche de canon de 20mm Mitad izquierda de la cañón de 20mm

Main Rotor Shaft Arbre du rotor principal Eje del rotor principal

Main Rotor Blades Pales du rotor principal Palas del rotor principal

Turret Pivot Pivot de tourelle Pivote de la torreta

Tail Rotor Shaft Arbre du rotor de queue Eje del rotor de cola

Tail Rotor Rotor de queue Rotor de la cola

Pitch Control Commande de pas Control de paso

Cockpit Poste de pilotage Cabina

Co-Pilot Seat Siège du copilote Asiento del copiloto

Front Instrument Panel Panneau d’instrument avant Panel de instrumentos delantero

Sight Mire Vista

Front Collective Control Contrôle collectif avant Control colectivo delantero

Pitch Control Commande de pas Control de paso

Instrument Panel Cover Couvercle de panneau d’instruments Cubierta del panel de instrumentos

Lt. Rocket Pod Nacelle roquette gauche Controlador de cohetes izquierdo

Rocket Pod Rear Arrière de nacelle roquette Parte trasera del controlador de cohetes

Rocket Pod Front Avant de nacelle roquette Parte delantera del controlador de cohetes

Missile Rack Râtelier à missile Soporte de misiles

Rt. Missile Tubes Tubes missiles droits Tubos de misiles derechos

Missile Tube Front Avant du tube de missile Parte delantera del tubo de misiles

Missile Tube Rear Arrière du tube de missile Parte trasera del tubo de misiles

Air Data Sensor Capteur de données aérodynamiques Sensor de datos de aire

Antenna Antenne Antena

Pitot Pitot Tubo pitot

Blade Antenna Antenne-lame Antena de aspas

Antenna Antenne Antena

Tail Skid Sabot arrière Patín de cola

Co-Pilot Copilote Copiloto

Canopy Verrière Dosel

HUD Panel Panneau HUD Panel HUD

Optical Sight Hausse optique Vista óptica

Rt. Engine Half Moitié droite du moteur Mitad derecha del motor

Bottom Cable Cutter Coupe-câble inférieur Cortacables inferior

Rt. Wing Top Dessus de l’aile droite Parte posterior del ala derecha

Rt. Wing Bottom Dessous d’aile droite Parte inferior del ala derecha

Lt. Elevator Élévateur gauche Elevador izquierdo

Scanner Rear Arrière du balayeur Parte trasera del escáner

20mm Cannon Rt. Half Moitié droite de canon de 20mm Mitad derecha de la cañón de 20mm

Cockpit Bulkhead Cloison du poste de pilotage Mamparo de la cabina

Pilot Seat Siège du pilote Asiento del piloto

Rear Instrument Panel Panneau d’instrument arrière Panel de instrumentos trasero

Rear Collective Control Contrôle collectif arrière Control colectivo trasero

Control Stick Manche de commande Palanca de control

Rt. Rocket Pod Nacelle roquette droite Controlador de cohetes derecho

Missile Rack Râtelier à missile Soporte de misiles

Lt. Missile Tubes Tubes missiles gauches Tubos de misiles izquierdos

Antenna Antenne Antena

Co-Pilot Arm Bras du copilote Brazo del copiloto

HUD Display Afchage HUD Presentación de HUD

Circuit Breaker Panel Panneau des disjoncteurs Panel de interruptor de circuito

Pilot Pilote Piloto

Pilot Arm Bras du clapet pilote Brazo del piloto

Canopy Side Côté de verrière Parte lateral de la dosel

Laser Designator Marqueur laser Designador láser

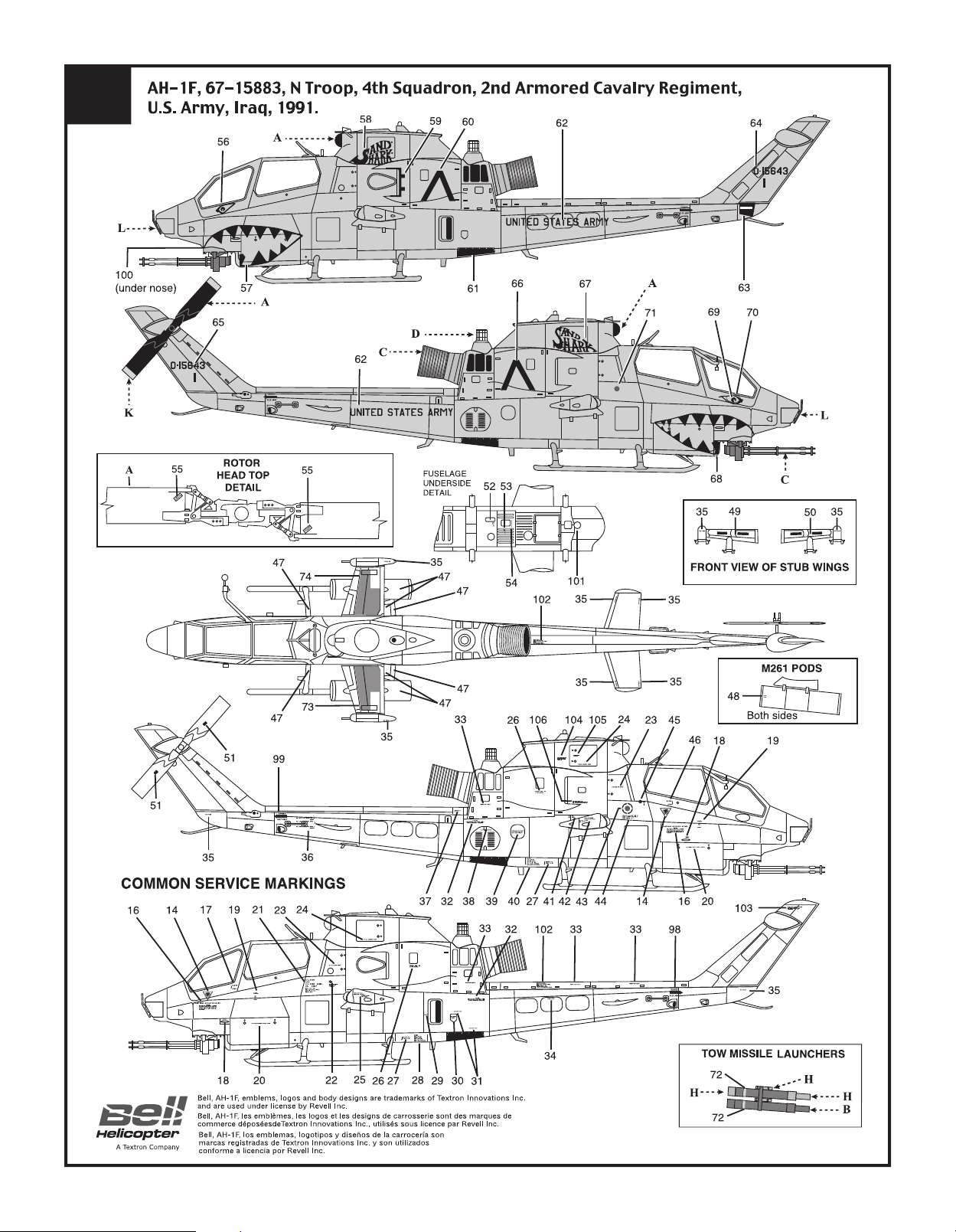

PAINT GUIDE

This paint guide is provided to complete this kit as shown on the box.

Ce guide de peinture est fourni pour compléter cet ensemble tel qu’indiqué sur l’emballage.

GUIDE DE PEINTURE

Esta guía de pintura se suministra para completar este equipo tal como se muestra en la caja.

Aluminum Aluminium Aluminio

Bronze Green Vert bronze Verde bronce

Dark Gray Gris foncé Gris oscuro

Flat Black Noir mat Negro mate

Flesh Chair Carne

Gray Gris Gris

Helo Drab Gris hélico Gris helo

Light Olive Olive pâle Oliva claro

Red Rouge Rojo

Sand Sable Arena

Semi Gloss Black Noir satiné Negro semibrillante

Silver Argent Plata

Steel Acier Acero

GUÍA DE PINTURA

Yellow Jaune Amarillo

DECAL APPLICATION INSTRUCTIONS

1. Cut desired decal from sheet.

INSTRUCTIONS POUR L’APPLICATION DE DÉCALCOMANIE

1. Découpez la décalcomanie désirée sur

la feuille.

2. Dip decal in water for a few seconds.

2. Trempez la décalcomanie durant quelques

secondes dans l’eau.

3. Place wet decal on paper towel.

3. Placez la décalcomanie sur une serviette de

papier.

4. Wait until decal is movable on paper backing.

5. Place decal in position on model, face up and

slide backing away.

6. Press out air bubbles with a soft damp cloth.

7. Milkiness that may appear is for better decal

adhesion and will dry clear. Wipe away any excess adhesive.

8. Do not touch decal until fully dry.

9. Allow the decals 48 hours to dry before

applying clear coat.

10. Decals are compatible with setting solutions

or solvents.

4. Attendez jusqu’à ce que la décalcomanie

puisse être retirée de l’endos en papier.

5. Placez la décalcomanie en position sur votre

modèle, face vers le haut, et retirez l’endos.

6. Pressez pour évacuer les bulles d’air avec un

chiffon doux humide.

7. La formation d’un voile blanchâtre qui pourrait

apparaître sert à la meilleure adhésion de la décalcomanie et deviendra claire une fois séchée. Nettoyez tout excès d’adhésif.

8. Ne touchez pas la décalcomanie tant qu’elle

ne sera pas entièrement séchée.

9. Laissez sécher la décalcomanie durant

48 heures avant d’appliquer un enduit protecteur.

10. Les décalcomanies sont compatibles avec

les solutions de séchage et les solvants.

INSTRUCCIONES DE APLICACIÓN DE CALCOMANÍAS

1. Corte la calcomanía deseada de la lámina.

2. Sumerja la calcomanía en agua por unos

segundos.

3. Coloque la calcomanía húmeda sobre una

toalla de papel.

4. Espere hasta que la calcomanía se mueva en

la lámina posterior de papel.

5. Coloque la calcomanía en posición sobre el

modelo, con la cara hacia arriba y deslice la lámina posterior hasta quitarlo.

6. Presione para quitar las burbujas de aire con

un trapo suave húmedo.

7. La lechosidad que puede aparecer es para

una mejor adhesión de la calcomanía y se secará completamente. Limpie cualquier exceso de adhesivo.

8. No toque la calcomanía hasta que esté

totalmente seca.

9. Deje secar las calcomanías 48 horas antes

de aplicar "clear coat".

10. Las calcomanías son compatibles con las

soluciones de fijación o los solventes.

* REPEAT SEVERAL TIMES

* A RÉPÉTEZ PLUSIEURS FOIS

* REPITA VARIAS VECES

* OPEN HOLE

* LAISSEZ SÉCHER LES PIÈCES

* ABRA AGUJERO

Kit 5321 - Page 2

* REPEAT PROCEDURE

* RÉPÉTEZ LA PROCÉDURE

* REPITA EL PROCEDIMIENTO

* REMOVE TAPE

* RUBAN AMOVIBLE

* CINTA DEMONTABLE

* OPTIONAL PARTS

* PIÈCES OPTIONNELLES

* PARTES OPCIONALES

* RUBBER BAND TOGETHER

* SERRER ENSEMBLE AVEC UNE BANDE ÉLASTIQUE

* UNA CON BANDA ELÁSTICA

* DECAL

* DÉCALCOMANIE

* CALCOMANÍA

* ASSEMBLY CAUTION

* AVERTISSEMENT POUR L'ASSEMBLAGE

* PRECAUCIÓN DE ENSAMBLAJE

* STICKER DECAL

* DÉCALCOMANIE AUTOCOLLANTE

* CALCOMANÍA AUTOADHESIVA

* CEMENT TOGETHER * COLLER ENSEMBLE

* CEMENTAR Y UNIR

* WEIGHT

* POIDS

* PESO

* REMOVE AND THROW AWAY

* TRIM OFF

* DÉCOUPEZ

* RECORTE

* RETIREZ ET JETER

* RETIRE Y DESCARTE

* HEATED SCREWDRIVER END

* POINTE CHAUFFÉE DE TOURNEVIS

* EXTREMO DE DESTORNILLADOR CALENTADO

* DO NOT CEMENT

* NE PAS COLLER

* NO CEMENTAR

CLEAR

Kit 5321 - Page 4

CLEAR
