The MIRAGE™ NV FULL FACE MASK SERIES 2 system (nonvented) is only indicated for the treatment of adult
patients using non-invasive ventilator systems that have
an active exhaust.
CONTRAINDIC ATIONS
•At a fixed rate of supplemental oxygen flow (if
used), the inhaled oxygen concentration will vary
depending on the pressure settings, patient
breathing pattern, mask selection and the leak rate.
•The mask must not be used if the patient is known
to be allergic to any of the following mask
component materials: polycarbonate, silicone
rubber, polyurethane rubber, nylon, polyester and
cotton.
•The MIRAGE NV FULL FACE MASK SERIES 2 must not
be used without appropriately qualified supervision
either when the patient is at risk of not responding
to severe hypoxia or hypercapnia by arousal, or
when the patient, having aroused, is unable to
remove the mask.
WARNINGS
•The mask must not be used on patients with
impaired laryngeal reflexes or other conditions
predisposing to aspiration in the event of
regurgitation or vomiting.
•The mask should not be worn unless the ventilator
system is turned on and operating properly.
2
PRECAUTIONS
•The mask is not for use with ventilators which have
a combination of:
a) little or no ability to compensate for mask leak
and variation in mask leak (eg volume-cycled
ventilators with no compensation for leak, or
pressure-cycled ventilators which are unable to
deliver adequate extra flow in the presence of
increased leak); and
b) no expired ventilation alarms.
If a ventilator with poor leak compensation is used,
special reliance is placed on the expired ventilation
alarm.
•As with all mask ventilation systems, significant leak
may occur between the mask and the patient’s
face. The leak may vary depending on such factors
as the patient’s position and sleep stage. Variation
in leak may significantly affect patient ventilation,
potentially producing profound hypoventilation or
hyperventilation. The magnitude of this effect
depends on the ventilator’s ability to compensate
for leak.
•Leak or variation in the leak may cause
mistriggering of the ventilator.
•Increased face-to-mask leak will reduce effective
deadspace by washing out expired gases. In a
pressure-cycled ventilator which tolerates moderate
leak, the effect may be a reduction in arterial PCO
with no change in ventilator settings.
ADDITIONAL INFORMATION
•ResMed has tinted the MIRAGE NV FULL FACE MASK
SERIES 2 blue to help you identify it as a non-
vented mask for use with active-exhaust noninvasive ventilator systems only.
•In determining the initial ventilator settings, and in
particular the tidal volume for volume-cycled
ventilators, make appropriate allowance for mask
dead space and leak. Refer to the Mask
Characteristics section of these instructions for more
information.
•Refer to the relevant ventilator system operating
instructions for detailed information concerning
connecting the mask.
2
•The mask has a standard female 22mm tapered
fitting (ISO5356-1) for external connection to the
ventilator.
3

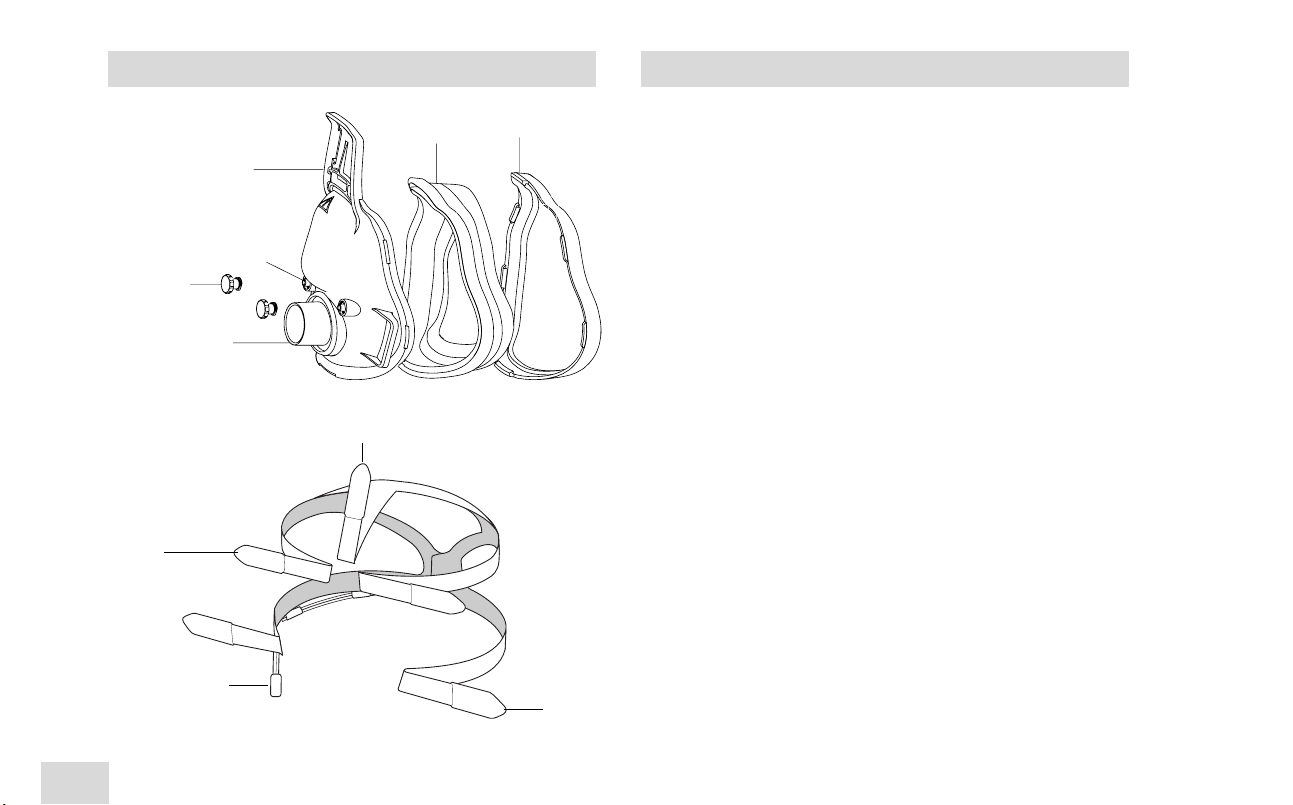

PARTSOFTHE MASKFITTINGTHE MASK
Mask
cushion
Mask
frame
Mask
port
Luer lock
port cap/s
Tapered
fitting
Figure 1: Mask Parts
Top Velcro strap
Side
upper
Velcro
straps
Cushion
clip
The MIRAGE NV FULL FACE MASK SERIES 2 is supplied
fully assembled.
Fitting the mask correctly is essential to optimum
therapy delivery. Use the ResMed Mask Fitting
Template to help you choose the best mask size for
your patient.
1Connect the mask to the ventilator system by
following the ventilator system operating
instructions and/or physician’s prescription.
2Seat the mask cushion over the patient’s nose and
mouth. On most patients, the bottom of the
cushion should rest below the lower lip and the top
of the cushion on the bridge of the nose, between
the eyes.
3Pull the headgear over the patient’s head. Make
sure the side lower Velcro® straps pass below the
patient’s ears, and that the side upper Velcro straps
pass over their forehead.
Quick
Release
Tab
4
Figure 2: Headgear
Side lower
Velcro
straps
4Tighten the side lower (Fig. 3) and then the side
upper Velcro straps (Fig. 4) to achieve a secure and
comfortable fit.
6The fitted mask should look like this (Fig. 6):
Figure: 3Figure: 4
5Adjust the top Velcro strap (Fig. 5) with very slight
tension to add stability to the fit of the mask. The
mask should be secure but not overly tight.
Figure: 5
Figure: 6
Note: The top of the mask frame should not touch the
patient’s forehead. In most cases, the top of the mask
frame should be some distance away from the patient’s
forehead.
7Turn the ventilator on. If you detect air leaks
around the cushion, reposition the mask on the
patient’s face to achieve a better seal. You may
also need to readjust the Velcro straps.
Note: When the ventilator system is delivering positive
pressure, the Mirage cushion inflates to float gently on
the patient’s face, forming a secure and comfortable
seal without the need for tight headgear. Pulling the
headgear too tightly may reduce the effectiveness of
the mask.
5
REMOVINGTHE MASK
CLEANINGTHE MASKINTHE HOME
To remove the MIRAGE NV FULL FACE MASK SERIES 2,
release the lower Velcro straps and pull the mask and
headgear up over the patient’s head.
Note: The Quick Release Tab should be used to remove
the mask only in the event of an emergency.

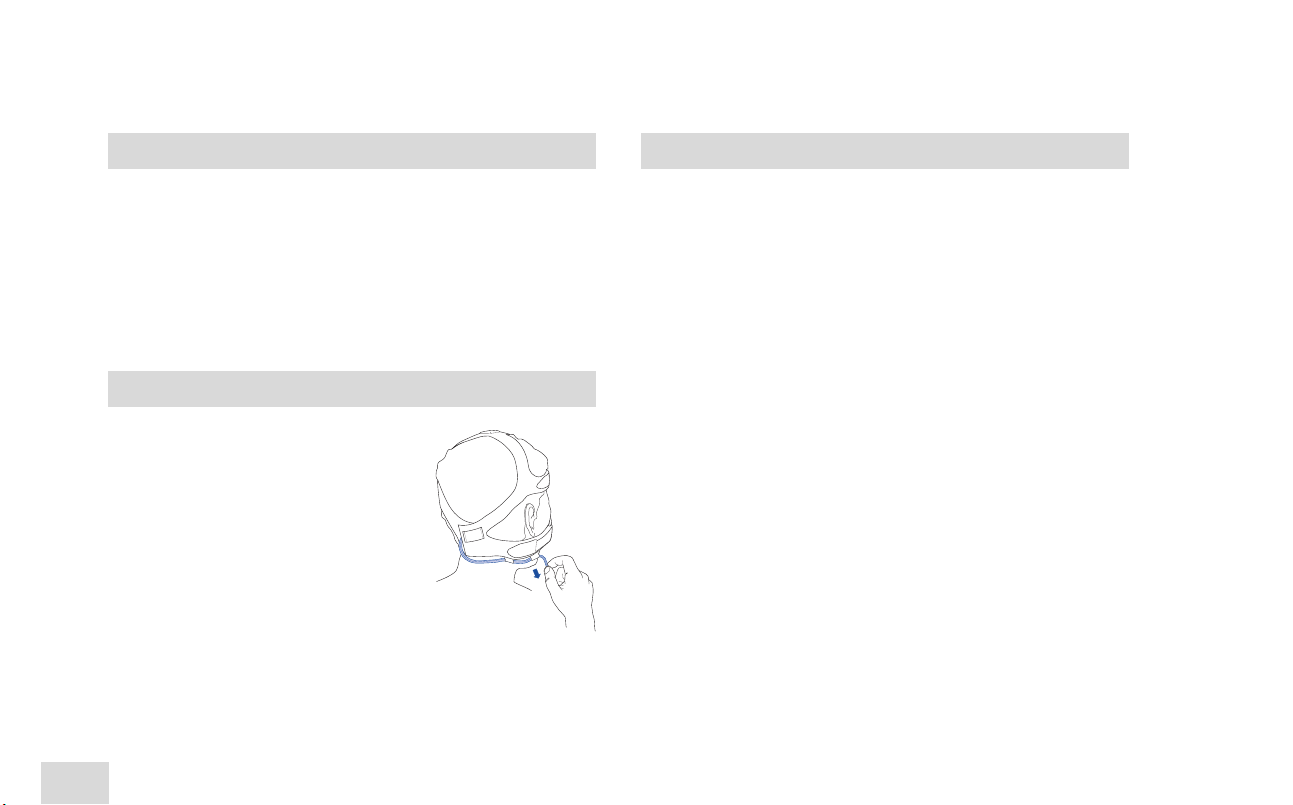

QUICK RELEASE TAB
The Quick Release Tab (Fig. 7) allows the mask to
come away from the face quickly in the event of an
emergency.
Simply pull the Quick Release Tab and the rear Velcro
opening of the headgear separates, allowing you to
remove the mask from the face.
Figure: 7
Note: Wash the headgear before first time use, as the
dye may run. It is important to always handwash the
headgear.
1Detach the mask from the ventilator and separate
the headgear, luer lock port caps, cushion clip and
mask cushion.
2Handwash the headgear in warm, soapy water. Use
a mild detergent such as pure soap. Rinse well and
allow it to air dry out of direct sunlight. Do this at
least once per week.
3Handwash the mask components in warm, soapy
water. Use a mild detergent such as pure soap.
Rinse the components well and allow them to air
dry out of direct sunlight. Do this after each use.
PRECAUTION
•Do not use bleach-, chlorine-, alcohol-, or aromaticbased solutions, moisturising or antibacterial soaps,
or scented oils to clean any part of the mask
system, including headgear. These solutions may
cause damage and reduce the life of the product.
Note: The Quick Release Tab should be used to remove
the mask only in the event of an emergency. Overuse
of the Quick Release Tab will result in the
deterioration of the Velcro opening.
6
•Do not expose any part of the mask system or
tubing to direct sunlight as it may cause the
product to deteriorate.
CLEANINGAND DISINFECTING/STERILISING
THE MASK BETWEEN PATIENTS
The following are the recommended and validated
procedures for cleaning, disinfection and sterilisation of
the MIRAGE NV FULL FACE MASK SERIES 2. We advise that
each healthcare facility consult its own procedures
before carrying out the following instructions.
WARNING : ResMed cannot give any assurance
that deviations from the procedures listed below, and
their effect on the performance of the product, will
be acceptable.
1Detach the mask from the ventilator. Disassemble
the mask by separating the headgear, luer lock port
caps, cushion clip and mask cushion.
2After disassembly, thoroughly clean the mask
components according to the following cleaning
procedure:
CLEANINGPRIORTO DISINFECTION OR STERILISATION
aHandwash the headgear in warm water using a
mild detergent, such as pure soap. Rinse well
and allow it to air dry out of direct sunlight.
bClean the individual parts of the mask with a
soft bristle brush for one minute while soaking
them in detergent. Pay particular attention to all
crevices and cavities.
cRinse the components twice by agitating them
vigorously in one litre of water and allow them
to air dry out of direct sunlight.
PRECAUTION
• Do not expose any part of the mask system or
tubing to direct sunlight as it may cause the
product to deteriorate.
• Do not disinfect or sterilise the headgear. This
part cannot be disinfected or sterilised.
3After disassembly and cleaning, disinfect the
reusable mask components according to the
following procedure for chemical or thermal
disinfection.
OR
After disassembly and cleaning, sterilise the mask
according to the following procedure for the
STERRAD® Sterilisation Process.
Note: The mask must be disassembled and cleaned
prior to disinfection or sterilisation.
7
OPTION 1: CHEMICAL DISINFECTION
a Soak the reusable mask components in a
commercially available solution of glutaraldehyde
3.4% (eg CIDEX Plus®), peracetic acid 0.08%
(eg CIDEX PA®) or orthopthalaldehyde 0.55%
(eg CIDEX OPA®) as described in the
manufacturer’s instructions.
b Rinse the mask components as described in the
manufacturer’s instructions and allow them to
air dry out of direct sunlight.
c Perform a visual inspection of each mask
component. If any visible deterioration of a mask
component is apparent (eg cracking, tears etc),
the mask component should be discarded and
replaced. Yellow discolouration of the cushion
may occur. This discolouration is acceptable.
Testing by ResMed has shown that the mask
components can withstand 15 cycles using
solutions of glutaraldehyde 3.4% (eg CIDEX Plus®),
peracetic acid 0.08% (eg CIDEX PA®) or
orthopthalaldehyde 0.55% (eg CIDEX OPA®) when
following the manufacturer’s instructions.
OPTION 2: THERMAL DISINFECTION
a Using a certified hot water disinfection system,
soak the mask components for one of the
following times:
•70°C for 100 minutes or
•75°C for 30 minutes or
•80°C for 10 minutes.
•90°C for 1 minute.
b Perform a visual inspection of each mask
component. If any visible deterioration of a mask
component is apparent (eg cracking, tears etc),
the mask component should be discarded and
replaced. Yellow discolouration of the cushion
may occur. This discolouration is acceptable.
Testing has shown that the mask components can
withstand 15 cycles of disinfection using the above
time-temperature combinations.
OPTION 3: STERRAD® 100S STERILISATION
PROCESS
a Sterilise the mask components as described in
the manufacturer’s instructions for the
STERRAD 100S Sterilisation System.
8
b Perform a visual inspection of each mask
component. If any visible deterioration of a mask
component is apparent (eg cracking, tears etc),
the mask component should be discarded and
replaced. Yellow discolouration of the cushion
may occur. This discolouration is acceptable.
Testing by ResMed has shown that the mask
components can withstand 15 cycles of the
STERRAD 100S Sterilisation System.
REASSEMBLINGTHE MASK
Ensure that all parts of the mask system, including
headgear and Quick Release Tab mechanism, are clean,
dry and free from damage before reassembling.
Replace any affected part if it shows signs of wear or
damage.
1Twist the luer lock port caps onto the mask ports
(Fig. 8).
WARNING: MIRAGE NV FULL FACE MASK SERIES 2
components should not be subjected to autoclave or
ethylene-oxide gas sterilisation.
4Reassemble the mask as described in the
“Reassembling the Mask” section on page 9.
Note: If a healthcare facility requires an additional
disinfection or sterilisation process after reassembly,
the number of validated cycles is halved.
Luer lock
port cap/s
Mask
port/s
Figure: 8
2Fit the grooved edge of the mask cushion to the
mask frame. Fit the top section first, then work
your way around the mask, pushing the cushion
onto the frame, ensuring a good seal has been
achieved.
9
Then push the cushion clip over the cushion onto
the mask frame, ensuring it clicks into place in all
locations (Fig. 9).
Mask
cushion
Mask
frame
Cushion
clip
Figure: 9
3Thread the straps of the headgear through the slots
on the mask and fasten the Velcro. The headgear
label should face outwards and be near your neck
when fitted.
MASK CHARACTERISTICS
MASK DEAD SPACE
Small mask145 mL
Medium mask200 mL
Large mask230 mL
Note: These values were obtained using a facial profile
and measuring the volume from the surface of the
face to the end of the tapered fitting. The data is
provided as an indication only. Actual volumes may
vary depending on individual facial features.
MASK IMPEDANCE DATA
At a flow of 60 L/min the difference in pressure
between the end of the tapered fitting and inside the
mask is less than 0.5 cmH2O.
MASK LEAK
The leak from the mask, excluding leak between the
face and the mask, is less than 2.0 L/min at 30 cmH2O
(maximum pressure).
UBEHÖR UND ERSATZTEILE......................................................... 2 3
Z
13
MIRAGE™ NV
GESICHTSMASKE SERIE 2
Das MIRAGE™ NV GESICHTSMASKENSYSTEM SERIE 2 (ohne
Luftauslassöffnungen) ist nur für die Behandlung
erwachsener Patienten vorgesehen, die mit nichtinvasiven Luftstromgeneratoren mit aktivem Luftauslass
behandelt werden.
•Die Maske darf nur verwendet werden, wenn der
Luftstromgenerator eingeschaltet ist und
ordnungsgemäß funktioniert.
•Wird zusätzlicher konstanter Sauerstoff zugeführt,
ist die Konzentration des eingeatmeten Sauerstoffes
je nach Druckeinstellung, Atemrhythmus des
Patienten, Maskentyp und Luftaustrittsrate
unterschiedlich.
KONTRAINDIK ATIONEN
•Besteht das Risiko, dass der Patient bei schwerer
Hypoxie oder Hyperkapnie nicht selbst aufwacht
bzw. nach dem Aufwachen nicht in der Lage ist, die
Maske alleine abzunehmen, darf das MIRAGE NVGESICHTSMASKENSYSTEM SERIE 2 nicht ohne Aufsicht
durch entsprechend qualifiziertes Pflegepersonal
verwendet werden.
WARNUNGEN
•Die Maske sollte ebenfalls nicht bei Patienten
verwendet werden, die unter beeinträchtigten
Kehlkopfreflexen oder anderen Zuständen leiden,
die bei Regurgitation oder Erbrechen zur Aspiration
prädisponieren.
14
•Die Maske darf nicht benutzt werden, wenn der
Patient gegen eines der folgenden
Maskenmaterialien allergisch ist: Polycarbonat,
Silikongummi, Polyurethangummi, Nylon, Polyester,
Baumwolle.
SICHERHEITSMASSNAHMEN
•Die Maske darf nicht mit Luftstromgeneratoren
verwendet werden, die:
a) gar keinen oder einen nur geringen Ausgleich
bei Maskenleckagen bzw. variierenden
Maskenleckagen vornehmen können (z. B. bei
volumengesteuerten Luftstromgeneratoren, die
keinen Leckagenausgleich vornehmen können,
oder bei druckgesteuerten Luftstromgeneratoren,
die bei größeren Leckagen nicht in der Lage sind,
einen adäquaten Zusatzluftstrom zuzuführen) und
b) keinen Ausfallalarm haben.
Wird ein Luftstromgenerator mit ungenügendem
Leckagenausgleich verwendet, ist die
Zuverlässigkeit des Ausfallalarms besonders wichtig.
•Wie bei allen Maskensystemen können zwischen
der Maske und dem Gesicht des Patienten
schwerwiegende Leckagen auftreten. Die Leckagen
können je nach Schlafposition und –stadium
unterschiedlich sein. Diese Variationen können
einen großen Einfluss auf die Beatmung des
Patienten haben und möglicherweise sogar starke
Hypoventilation oder Hyperventilation hervorrufen.
Das Ausmaß dieser Auswirkungen hängt von der
Fähigkeit des Luftstromgenerators ab, Leckagen
auszugleichen.
•Leckagen oder Leckagenvariationen können zu
Fehlauslösungen des Luftstromgenerators führen.
•Je größer die Leckage zwischen Maske und
Gesicht, desto kleiner ist der effektive Totraum, da
die exhalierte Luft aus der Maske herausgespült
wird. Bei volumengesteuerten
Luftstromgeneratoren, die mäßige Leckagen
tolerieren, kann dies ohne Änderung der
Einstellungen des Luftstromgenerators eine
Reduzierung des arteriellen PCO2-Wertes zur Folge
haben.
WEITERE INFORMATIONEN
•Das MIRAGE NV GESICHTSMASKENSYSTEM SERIE 2 ist
blau, um es einwandfrei als Maskensystem ohne
Luftauslassöffnung auszuweisen, die ausschließlich
mit nicht-invasiven Luftstromgeneratoren mit
aktivem Luftauslass verwendet werden darf.
•Die Maske ist mit einem weiblichen, 22 mm
langen, kegelförmigen Standardanschlussstück
(ISO5356-1) für den externen Anschluss an den
Luftstromgenerator ausgestattet.
•Berücksichtigen Sie bei der Bestimmung der ersten
Luftstromgeneratoreinstellungen und insbesondere
des Atemvolumens für volumengesteuerte
Luftstromgeneratoren den Maskentotraum und
Leckagen. Weitere Informationen dazu finden Sie
im Abschnitt „Maskeneigenschaften“ in dieser
Anleitung.
•Anweisungen zum Anschluss der Maske finden Sie
in der Bedienungsanleitung des jeweils
verwendeten Luftstromgenerators.
15
TEILEDER MASKEANLEGENDER MASKE
Maskenhalter
Maskenanschluss
Anschlusskappen
für LuerVerbindungsstück
Kegelförmiges
Anschlussstück
Oberer
seitlicher
VelcroVerschluss
Maskeneinsatz
Abbildung 1: Teile der Maske
Oberer Velcro-Verschluss
Clip des
Maskeneinsatzes
Das MIRAGE NV GESICHTSMASKENSYSTEM SERIE 2 wird
vollständig zusammengebaut geliefert.
Das richtige Anlegen der Maske ist für eine optimale
Behandlung von entscheidender Bedeutung. Wählen
Sie die richtige Maskengröße für Ihren Patienten mit
Hilfe der Maskenvorlage von ResMed aus.
1Schließen Sie die Maske gemäß den Anweisungen
in der Bedienungsanleitung des Luftstromgenerators
bzw. der Verschreibung des Arztes an.
2Legen Sie den Maskeneinsatz über Nase und Mund
des Patienten. Bei den meisten Patienten sollte die
Unterseite des Einsatzes unter der Unterlippe und
die Oberseite auf der Nasenwurzel zwischen den
Augen liegen.
3Ziehen Sie das Kopfband über den Kopf des
Patienten. Achten Sie darauf, dass die unteren
seitlichen Velcro®-Bänder unter den Ohren des
Patienten und die oberen seitlichen Velcro®-Bänder
auf der Stirn sitzen.
Schnelllöslasche
16
Abbildung 2: Kopfband
Unterer
seitlicher
VelcroVerschluss
4Schließen Sie die unteren seitlichen (Abb. 3) und
die oberen seitlichen (Abb. 4) Velcro-Bänder so,
dass die Maske sicher und bequem sitzt.
6Eine korrekt angelegte Maske sollte so aussehen
(Abb. 6).
Abbildung: 3
Abbildung: 4
5Ziehen sie das obere Band (Abb. 5) etwas
strammer an, um einen sichereren Maskensitz zu
erreichen. Die Maske sollte nicht zu stramm sitzen.
Abbildung: 5
Abbildung: 6
Bitte beachten: Die Oberkante des Maskenhalters sollte
die Stirn des Patienten nicht berühren. In den meisten
Fällen sollte ein kleiner Zwischenraum zwischen
Oberkante des Maskenhalters und der Stirn des
Patienten sein.
7Schalten Sie den Luftstromgenerator ein.
Korrigieren Sie bei Leckagen um den
Maskeneinsatz herum den Sitz der Maske auf dem
Gesicht des Patienten, bis eine bessere Dichtigkeit
erreicht ist. Unter Umständen müssen die VelcroVerschlüsse nochmals korrigiert werden.
Bitte beachten: Wenn der Luftstromgenerator positiven
Druck zuführt, bläst sich der Mirage-Maskeneinsatz
auf und liegt sanft auf dem Gesicht des Patienten auf.
17
Somit ist für einen sicheren und angenehmen
Verschluss gesorgt, ohne dass ein Anziehen des
Kopfbandes nötig wäre. Ein zu stark angezogenes
Kopfband kann die Wirksamkeit der Maske
beeinträchtigen.
ENTFERNENDER MASKE
Nehmen Sie das MIRAGE NV GESICHTSMASKENSYSTEM SERIE
2 ab, indem Sie die unteren Velcro-Verschlüsse öffnen
und die Maske zusammen mit dem Kopfband über den
Kopf des Patienten ziehen.
Bitte beachten: Die Schnelllöslasche sollte nur im
Notfall zum Abnehmen der Maske verwendet werden.
Bitte beachten: Die Schnelllöslasche sollte nur im
Notfall zum Abnehmen der Maske verwendet werden.
Die häufige Benutzung der Schnelllöslasche hat einen
vorzeitigen Verschleiß der Klettverschlüsse zur Folge.
REINIGUNGDER MASKE ZU HAUSE
Bitte beachten: Waschen Sie das Kopfband vor der
ersten Benutzung, da es färben könnte. Das Kopfband
darf nur mit der Hand gewaschen werden.
1Nehmen Sie die Maske vom Luftstromgenerator ab
und das Kopfband, die Anschlusskappen für das
Luer-Verbindungsstück, den Maskeneinsatzclip und
den Maskeneinsatz auseinander.
SCHNELLLÖSLASCHE
Im Notfall kann die Maske mit
Hilfe der Schnelllöslasche (Abb. 7)
schnell vom Gesicht abgenommen
werden.
Ziehen Sie einfach an der
Schnelllöslasche. Daraufhin öffnet
sich der hintere Velcro-Verschluss
des Kopfbandes und die Maske
kann vom Gesicht genommen
werden.
18
Abbildung: 7
2Waschen Sie das Kopfband in einer warmen
Seifenlauge. Benutzen Sie ein mildes
Reinigungsmittel oder Kernseife. Gut abspülen und
vor direktem Sonnenlicht geschützt an der Luft
trocknen lassen. Waschen Sie das Kopfband
mindestens einmal pro Woche.
3Waschen Sie die Maskenteile in einer warmen
Seifenlauge. Benutzen Sie ein mildes
Reinigungsmittel oder Kernseife. Die Maskenteile
gut abspülen und vor direktem Sonnenlicht
geschützt an der Luft trocknen lassen. Waschen Sie
die Maskenteile nach jeder Benutzung.
ACHTUNG
•Verwenden Sie für die Reinigung des
Maskensystems und des Kopfbandes weder chloroder alkoholhaltige Reinigungsmittel noch
aromatische Lösungen, Bleichmittel, Duftöle,
feuchtigkeitsspendende oder antibakterielle Seifen.
Diese Mittel können das Material beschädigen und
somit die Lebensdauer des Produktes verkürzen.
WARNUNG: ResMed gibt keinerlei Garantie, dass
Abweichungen von den unten genannten Verfahren
und die damit einhergehenden Auswirkungen auf die
Produktleistung annehmbar sein werden.
1Nehmen Sie die Maske vom Luftstromgenerator ab,
indem Sie das Kopfband, die Anschlusskappen für
das Luer-Verbindungsstück, den Maskenhalterclip
und den Maskeneinsatz abnehmen.
•Alle Teile des Maskensystems bzw. alle Schläuche
sollten vor direkter Sonneneinstrahlung geschützt
werden, da diese schädigend für das Produkt sein
kann.
Die folgenden Anweisungen erläutern die empfohlenen
und gültigen Verfahren zur Reinigung, Desinfektion und
Sterilisierung des MIRAGE NV GESICHTSMASKENSYSTEMSSERIE 2. Wir empfehlen jeder Gesundheitseinrichtung
vor Ausführung der folgenden Anweisungen die
Prüfung ihrer eigenen Verfahren.
2Reinigen Sie die Maskenteile nach dem
Auseinandernehmen sorgfältig entsprechend den
folgenden Reinigungsanweisungen:
REINIGUNGVORDER DESINFEKTION UND
STERILISIERUNG
a Waschen Sie das Kopfband in lauwarmem
Wasser mit einem milden Reinigungsmittel, wie
beispielsweise Kernseife. Gut abspülen und vor
direktem Sonnenlicht geschützt an der Luft
trocknen lassen.
b Reinigen Sie die einzelnen Maskenteile jeweils
eine Minute lang mit einer weichen Bürste in
einer Seifenlauge. Achten Sie dabei insbesondere
auf alle Falten und Hohlräume.
c Spülen Sie die Maskenteile zweimal gründlich in
einem Liter Wasser ab und lassen Sie sie vor
direktem Sonnenlicht geschützt an der Luft
trocknen.
19
SICHERHEITSMASSNAHMEN
• Alle Teile des Maskensystems bzw. alle
Schläuche sollten vor direkter
Sonneneinstrahlung geschützt werden, da diese
schädigend für das Produkt sein kann.
• Das Kopfband darf weder desinfiziert noch
sterilisiert werden. Es ist nicht für die
Desinfektion bzw. Sterilisierung vorgesehen.
3Desinfizieren Sie die Maskenteile nach dem
Auseinandernehmen und Reinigen entsprechend
den folgenden Anweisungen zur chemischen bzw.
thermischen Desinfektion.
ODER
Sterilisieren Sie die Maske nach dem
Auseinandernehmen und Reinigen entsprechend
den folgenden Anweisungen für die Sterilisierung
mit STERRAD®.
Bitte beachten: Die Maske muss vor der Desinfektion
bzw. dem Sterilisieren auseinandergenommen und
gereinigt werden.
OPTION 1: CHEMISCHE DESINFEKTION
a Weichen Sie die wiederverwendbaren
Maskenteile entsprechend den
Herstelleranweisungen in einer handelsüblichen
3,4 % Glutaraldehydlösung (z. B. CIDEX Plus®),
0,08 % Peressigsäure (z. B. CIDEX PA®) oder
0,55 % o-Phthalaldehyd (z. B. CIDEX OPA®) ein.
b Spülen Sie die Maskenteile entsprechend den
Herstelleranweisungen ab und lassen Sie sie vor
direktem Sonnenlicht geschützt an der Luft
trocknen.
c Unterziehen Sie jedes Maskenteil einer
Sichtprüfung. Weist eines der
Maskenbestandteile sichtbare
Verschleißerscheinungen wie z. B. Risse auf,
sollte dieses entfernt und durch ein neues ersetzt
werden. Es kann eine gelbliche Verfärbung des
Maskeneinsatzes auftreten. Dies ist kein Grund
zur Sorge.
Von ResMed durchgeführte Tests haben gezeigt,
dass die Maskenteile bei Befolgung der
Herstelleranweisungen bis zu 15 Reinigungszyklen
mit Lösungen aus 3,4 % Glutaraldehyd (z. B.
CIDEX® Plus), 0,08 % Peressigsäure (z. B. CIDEX
PA) oder 0,55 % o-Phthalaldehyd (z. B. CIDEX
OPA®) standhalten können.
®
20
OPTION 2: THERMISCHE DESINFEKTION
a Halten Sie beim Einweichen der Maskenteile mit
einem zertifizierten HeißwasserDesinfektionssystem je nach Temperatur
folgende Zeiten ein:
•70 °C - 100 Minuten oder
•75 °C - 30 Minuten oder
•80 °C - 10 Minuten oder
•90 °C - 1 Minute.
b Unterziehen Sie jedes Maskenteil einer
Sichtprüfung. Weist eines der
Maskenbestandteile sichtbare
Verschleißerscheinungen wie z. B. Risse auf,
sollte dieses entfernt und durch ein neues ersetzt
werden. Es kann eine gelbliche Verfärbung des
Maskeneinsatzes auftreten. Dies ist kein Grund
zur Sorge.
Tests haben gezeigt, dass die Maskenteile bis zu
15 Desinfektionszyklen bei den oben angegebenen
Temperaturen standhalten können.
OPTION 3: STERRAD® 100S - STERILISIEREN
a Sterilisieren Sie die Maskenteile gemäß den
Anweisungen des Herstellers des STERRAD 100S
Sterilisationssystems.
b Unterziehen Sie jedes Maskenteil einer
Sichtprüfung. Weist eines der
Maskenbestandteile sichtbare
Verschleißerscheinungen wie z. B. Risse auf,
sollte dieses entfernt und durch ein neues ersetzt
werden. Es kann eine gelbliche Verfärbung des
Maskeneinsatzes auftreten. Dies ist kein Grund
zur Sorge.
Von ResMed durchgeführte Tests haben gezeigt,
dass die Maskenteile 15 Desinfektionszyklen im
STERRAD 100S standhalten können.
WARNUNG: Die Teile des MIRAGE NV
GESICHTSMASKENSYSTEMS SERIE 2 dürfen nicht autoklaviert
oder mit Ethylenoxidgas sterilisiert werden.
4Bauen Sie die Maske entsprechend dem Abschnitt
„Wiederzusammenbau der Maske“ auf Seite 22
wieder zusammen.
Bitte beachten: Wenn eine Gesundheitseinrichtung
eine zusätzliche Desinfektion bzw. Sterilisierung nach
dem Zusammenbau vorschreibt, nimmt die Anzahl
der zulässigen Reinigungszyklen um die Hälfte ab.
21
WIEDERZUSAMMENBAUDER MASKE
Stellen Sie sicher, dass alle Teile des Maskensystems,
einschließlich Kopfband und
Schnelllöslaschenmechanismus vor dem erneuten
Zusammenbau sauber, trocken und unbeschädigt sind.
Wechseln Sie alle Teile aus, die Anzeichen von
Verschleiß oder Beschädigungen aufweisen.
1Setzen Sie die Anschlusskappen für das Luer-
Verbindungsstück auf die Maskenanschlüsse (Abb.
8).
Anschlusskappen
für das LuerVerbindungsstück
Maskenanschluss
Abbildung: 8
2Bringen Sie den eingekerbten Rand des
Maskeneinsatzes am Maskenhalter an. Legen Sie
den oberen Abschnitt zuerst an, drücken Sie dann
den Einsatz um die ganze Maske herum auf den
Maskenhalter, und vergewissern Sie sich, dass er gut
sitzt.
22
Drücken Sie anschließend den Clip des
Maskeneinsatzes über den Maskeneinsatz auf den
Maskenhalter, bis er überall einrastet (Abb. 9).
Clip des
Maskeneinsatz
Maskenhalter
Maskeneinsatzes
Abbildung: 9
3Ziehen Sie die Kopfbänder durch die Schlitze an
der Maske und schließen Sie die Velcro-Verschlüsse.
Das Etikett am Kopfband sollte nach außen zeigen
und bei angelegter Maske in Ihrem Nacken sitzen.
MASKENEIGENSCHAFTEN
ZUBEHÖRUND ERSATZTEILE
MASKENTOTRAUM
Kleine Maske145 ml
Mittlere Maske200 ml
Große Maske230 ml
Bitte beachten: Diese Werte wurden anhand eines
Gesichtsprofils und der Messung des Volumens
zwischen Gesichtsoberfläche und dem Ende des
kegelförmigen Anschlussstückes ermittelt. Die Daten
gelten lediglich als Richtwerte. Die tatsächlichen
Volumen sind von den individuellen Gesichtszügen
abhängig.
DATEN ZUR MASKENIMPEDANZ
Bei einem Durchfluss von 60 l/Min. beträgt der
Druckunterschied zwischen dem Ende des
kegelförmigen Anschlussstückes und dem Inneren der
Maske weniger als 0,5 cm H2O.
MASKENLECKAGE
Der Luftaustritt aus der Maske (ohne Leckagen
zwischen Gesicht und Maske) liegt bei 30 cm H2O
unter 2,0 l/Min. (maximaler Druck).
BeschreibungGrößeAnzahlTeil
pro Packung
Nummer
MaskeneinsatzSmall, Standard116604
MaskeneinsatzSmall, flach116671
MaskeneinsatzMedium, Standard116605
MaskeneinsatzMedium, flach116672
MaskeneinsatzLarge, Standard116606
MaskeneinsatzLarge, flach116673
Clip des
MaskeneinsatzesSmall116674
Clip des
MaskeneinsatzesMedium116675
Clip des
MaskeneinsatzesLarge116676
Kopfband116716
Anschlusskappen für das
Luer-Verbindungsstück216681
Anschlusskappen für das
Luer-Verbindungsstück1016682
MaskenhalterSmall116713
MaskenhalterMedium116714
MaskenhalterLarge116715
Anpassungsschablone116638
EASSEMBLAGE DU MASQUE .......................................................... 33
R
ARACTERISTIQUES DU MASQUE .................................................... 34
C
CCESSOIRES ET PIECES DE RECHANGE .......................................... 34
A
24
MASQUE FACIAL MIRAGE
™
NV SERIE 2
Le MASQUEFACIAL MIRAGE™ NV SERIE 2 (non ventilé) est
recommandé uniquement pour le traitement de
patients adultes utilisant des systèmes de ventilation
non invasifs à sortie d’air active.
CONTRE -INDICATIONS
•Le MASQUEFACIAL MIRAGE NV SERIE 2 ne doit pas être
utilisé sans la surveillance d’une personne qualifiée
lorsque le patient est susceptible de ne pas se
réveiller en réponse à une hypoxie ou hypercapnie
sévère ou, s’il s’est réveillé, n’est pas capable de
retirer le masque.
AVERTISSEMENTS
•Le masque ne doit pas être utilisé chez les patients
présentant des troubles du réflexe laryngé ou
d’autres conditions les prédisposant à une aspiration
en cas de régurgitation ou de vomissement.
•Le masque ne doit être porté que si le système de
ventilateur est sous tension et s’il fonctionne
correctement.
•Lorsque l’oxygène additionnel (le cas échéant) est
délivré à un débit fixe, la concentration de
l’oxygène inhalé varie en fonction des réglages de
pression, de la fréquence respiratoire du patient, du
masque sélectionné ainsi que du taux de fuite.
•Le masque ne doit pas être utilisé si le patient
présente une allergie connue à l’un des matériaux
suivants que l’on retrouve dans les composants du
masque : polycarbonate, caoutchouc de silicone,
caoutchouc de polyuréthanne, nylon, polyester et
coton.
ATTENTION
•Le masque ne doit pas être utilisé avec les
ventilateurs ayant certaines des caractéristiques
suivantes :
a) peu ou pas de capacité à compenser les fuites
du masque et leurs variations (par exemple :
ventilateurs dont le cycle est fixé sur le volume
délivré, sans compensation des fuites, ou
ventilateurs dont le cycle est fixé sur la pression
délivrée et qui ne peuvent fournir aucun débit
supplémentaire en cas de fuite accrue) ; et
25
b) absence d’alarme de ventilation expirée.
Si un ventilateur avec faible compensation de fuite
est utilisé, l’alarme de ventilation expirée acquiert
une importance spéciale.
•Comme avec tous les systèmes de ventilation par
masque, des fuites significatives peuvent survenir
entre le masque et le visage du patient. La fuite
peut varier selon certains facteurs, tels que la
position du patient ou son stade de sommeil. Les
variations de fuite peuvent gêner de manière
significative la ventilation du patient et peuvent
même entraîner une hypoventilation ou
hyperventilation importante. L’ampleur de ces
effets dépend de la capacité du ventilateur à
compenser les fuites.
•Les fuites, ou toute variation de fuite, peuvent
causer un déclenchement intempestif du
ventilateur.
•Une fuite accrue entre le visage et le masque
entraînera une réduction de l’espace mort en
évacuant les gaz expirés. Dans le cas d’un
ventilateur dont le cycle est fixé sur la pression
délivrée et qui tolère de légères fuites, l’effet peut
correspondre à une réduction de la PCO2 artérielle,
sans modification des paramètres du ventilateur.
INFORMATIONSSUPPLEMENTAIRES
•ResMed a teint le MASQUEFACIAL MIRAGE NV SERIE 2
en bleu afin de l’identifier comme étant un masque
non ventilé à utiliser uniquement avec des
systèmes de ventilation non invasifs à sortie d’air
active.
•Le masque a un raccord fileté femelle standard de
22 mm (ISO5356-1) servant de connexion externe
au ventilateur.
•Lorsque l’on fixe les paramètres initiaux du
ventilateur, et en particulier le volume courant des
ventilateurs dont le cycle est fixé sur le volume
délivré, il convient de prévoir les ajustements
nécessaires à l’espace mort et aux fuites. Pour plus
de détails, référez-vous aux caractéristiques du
masque de ce mode d’emploi.
•Pour des informations détaillées sur la connexion du
masque, se référer à la notice technique du
système de ventilateur correspondant.
26
COMPOSANTSDU MASQUEINSTALLATION DU MASQUE
Entourage
rigide
Bouchon(s)
d’entrée du
raccord Luer
Raccord
fileté
Bandes
Velcro
latérales
supérieures
Languette de
retrait rapide
Port d’entrée
du masque
Bulle du
masque
Clip de la
bulle
Figure 1 : Composants du masque
Bande Velcro supérieure
Figure 2 : Harnais
Le MASQUEFACIAL MIRAGE NV SERIE 2 est livré
entièrement assemblé.
Une installation correcte du masque est essentielle à la
délivrance d’un traitement optimal. Utilisez le modèle
d’essayage de masque Resmed afin de déterminer la
taille correcte du masque convenant à chaque patient.
1Connectez le masque au système de ventilation en
suivant la notice technique du ventilateur et/ou les
prescriptions du médecin.
2Placez la bulle du masque sur le visage du patient
de manière à ce qu’elle couvre le nez et la bouche.
Pour la plupart des patients, le bas de la bulle doit
reposer sous la lèvre inférieure et le haut sur l’arête
du nez, entre les yeux.
3Passez le harnais par-dessus la tête du patient.
Veillez à ce que les bandes Velcro® latérales
inférieures passent sous les oreilles du patient et à
ce que celles du haut reposent sur son front.
Bandes
Velcro
latérales
inférieures
27
4Serrez les bandes Velcro latérales inférieures (Fig.
3), puis celles du haut (Fig. 4), afin que la position
du masque soit stable et confortable.
6Une fois ajusté, le masque devrait se présenter
comme indiqué ci-dessous (Fig. 6).
Figure : 3
5Ajustez la bande Velcro supérieure (Fig. 5) en la
serrant très légèrement pour stabiliser la position du
masque. Le masque doit être bien en place et serré
sans excès.
Figure : 5
28
Figure : 4
Figure : 6
Remarque : le haut de l’entourage rigide ne doit pas
toucher le front du patient. Dans la majorité des cas,
il doit y avoir un espace entre le front du patient et le
haut de l’entourage rigide.
7Allumez le ventilateur. Si vous sentez des fuites
d’air au niveau du pourtour de la bulle,
repositionnez le masque sur le visage du patient
pour obtenir une meilleure étanchéité. Il est
possible que vous deviez également réajuster les
bandes Velcro.
Remarque : lorsque le ventilateur délivre une pression
positive, la bulle Mirage gonfle et flotte en douceur sur
le visage du patient, procurant une étanchéité sûre et
confortable sans requérir un harnais serré. Un
harnais trop serré peut réduire l’efficacité du masque.
RETRAITDUMASQUE
NETTOYAGEDUMASQUEADOMICILE
Pour retirer le MASQUE FACIAL MIRAGE NV SERIE 2,
détachez les bandes Velcro du bas et tirez sur le
masque et le harnais pour les faire passer par-dessus la
tête du patient.
Remarque : la languette de retrait rapide doit être
utilisée pour retirer le masque uniquement en cas
d’urgence.
LANGUETTEDERETRAITRAPIDE
En cas d’urgence, la languette de
retrait rapide (Fig. 7) permet de
retirer rapidement le masque du
visage.
Tirez simplement sur la languette
de retrait rapide pour détacher la
bande Velcro arrière d’ouverture
du harnais ainsi que pour retirer le
masque.
Remarque : la languette de retrait rapide doit être
utilisée pour retirer le masque uniquement en cas
d’urgence. L’utilisation abusive de la languette de
retrait rapide entraîne la détérioration de la bande
Velcro d’ouverture.
Figure: 7
Remarque : lavez le harnais avant la première
utilisation car il risque de déteindre. Il est important
de toujours nettoyer le harnais à la main.
1Détachez le masque du ventilateur et séparez le
harnais, les bouchons d’entrée du raccord Luer, le
clip de la bulle et la bulle du masque.
2Lavez le harnais à la main dans de l’eau tiède et
savonneuse. Utilisez un détergent doux tel que du
savon pur. Rincez soigneusement et laissez sécher
à l’abri de la lumière directe du soleil. Lavez le
harnais au moins une fois par semaine.
3Lavez les composants du masque à la main dans de
l’eau tiède et savonneuse. Utilisez un détergent
doux tel que du savon pur. Rincez tous les
composants soigneusement et laissez-les sécher à
l’abri de la lumière directe du soleil. Lavez les
composants après chaque utilisation.
ATTENTION
•Ne pas utiliser de solutions à base d’eau de Javel,
de chlore, d’alcool ou d’aromates, ni de savons
hydratants ou antibactériens et d’huiles parfumées
pour le lavage des composants du masque, harnais
compris. Ces solutions peuvent endommager le
produit et réduire sa durée de vie.
29
•Ne pas exposer les composants de l’ensemble
masque ou du circuit respiratoire à la lumière
directe du soleil au risque de les détériorer.
2Une fois le masque démonté, nettoyez
soigneusement ses composants conformément à la
procédure de nettoyage suivante :
NETTOYAGEETDESINFECTION /
STERILISATION DU MASQUE ENTRE LES
PATIENTS
Les instructions suivantes sont des procédures
recommandées et validées de nettoyage et de
désinfection efficaces pour le MASQUE FACIAL MIRAGE NV
SERIE 2. Nous conseillons à chaque établissement
médical de consulter ses propres procédures avant de
suivre ces instructions.
AVERTISSEMENT : ResMed ne peut en aucun cas
garantir que la modification des procédures listées
ci-dessous et ses conséquences sur la performance du
produit seront acceptables.
1Retirez le masque du ventilateur et séparez le
harnais, les bouchons d’entrée du raccord Luer, le
clip de la bulle et la bulle du masque.
NETTOYAGEAVANTLA DESINFECTION OU LA
STERILISATION
a Lavez le harnais à la main dans de l’eau tiède à
l’aide d’un détergent doux tel que du savon pur.
Rincez soigneusement et laissez-le sécher à l’abri
de la lumière directe du soleil.
b Nettoyez les composants individuels du masque
pendant une minute à l’aide d’une brosse à poils
doux en les laissant immergés dans un
détergent. Insistez au niveau des fentes et des
cavités.
c Rincez les composants deux fois en les agitant
avec force dans un litre d’eau et laissez-les
sécher à l’abri de la lumière directe du soleil.
ATTENTION
• Ne pas exposer les composants de l’ensemble
masque ou du circuit respiratoire à la lumière
directe du soleil au risque de les détériorer.
• Ne pas désinfecter ni stériliser le harnais. Cette
pièce ne peut être ni désinfectée ni stérilisée.
30
3Une fois le masque démonté et nettoyé,
désinfectez ses composants réutilisables
conformément aux procédures suivantes de
désinfection chimique ou pré désinfection
thermique.
OU
Une fois le masque démonté et nettoyé,
stérilisez-le conformément à la procédure suivante
relative au procédé de stérilisation STERRAD®.
Remarque : le masque doit avoir été démonté et
nettoyé avant la désinfection ou la stérilisation.
OPTION 1 : DESINFECTIONCHIMIQUE
a Faites tremper les composants réutilisables du
masque dans une solution d’acide peracétique à
0,08 % (p. ex. CIDEX PA®) ou une solution
d’ortho-phtalaldéhyde à 0,55 % (p. ex. CIDEX
OPA®) (ces solutions sont disponibles dans le
commerce) conformément aux instructions du
fabricant.
c Inspectez chaque composant du masque
visuellement. En cas de détérioration visible d’un
des composants du masque (p. ex. fissures,
déchirures etc.), le composant en question doit
être jeté et remplacé. Il est possible que la bulle
se décolore et prenne une coloration jaune.
Cette décoloration est acceptable.
Les essais réalisés par ResMed ont montré que les
composants du masque peuvent résister à 15
cycles avec des solutions d’acide peracétique à
0,08 % (p. ex. CIDEX PA®) ou des solutions
d’ortho-phtalaldéhyde à 0,55 % (p. ex. CIDEX
OPA®) lorsque les instructions du fabricant sont
respectées.
OPTION 2 : PREDESINFECTIONTHERMIQUE
a Faites tremper les composants du masque dans
un appareil homologué de désinfection à l’eau
chaude pendant l’une des durées suivantes :
•100 minutes à 70°C ou
•30 minutes à 75°C ou
b Rincez tous les composants du masque
conformément aux instructions du fabricant et
laissez-les sécher à l’abri de la lumière directe du
soleil.
•10 minutes à 80°C ou
•1 minute à 90°C.
31
b Inspectez chaque composant du masque
visuellement. En cas de détérioration visible d’un
des composants du masque (p. ex. fissures,
déchirures etc.), le composant en question doit
être jeté et remplacé. Il est possible que la bulle
se décolore et prenne une coloration jaune.
Cette décoloration est acceptable.
Les essais réalisés ont montré que les composants
du masque peuvent résister à 15 cycles de pré
désinfection selon les combinaisons température/
durée indiquées ci-dessus.
Les essais réalisés par ResMed ont montré que les
composants du masque peuvent résister à 15
cycles de stérilisation avec le STERRAD 100S.
AVERTISSEMENT : les composants du MASQUEFACIAL
MIRAGE NV SERIE 2 ne doivent pas être stérilisés à
l’autoclave ni à l’oxyde d’éthylène.
4Remontez le masque comme indiqué dans la
section « Réassemblage du masque » page 33.
32
OPTION 3 : PROCEDEDESTERILISATION
STERRAD® 100S
a Stérilisez les composants du masque
conformément aux instructions du fabricant de
l’appareil de stérilisation STERRAD 100S.
b Inspectez chaque composant du masque
visuellement. En cas de détérioration visible d’un
des composants du masque (p. ex. fissures,
déchirures etc.), le composant en question doit
être jeté et remplacé. Il est possible que la bulle
se décolore et prenne une coloration jaune.
Cette décoloration est acceptable.
Remarque : pour les établissements médicaux qui
exigent un procédé supplémentaire de désinfection ou
de stérilisation après le remontage, le nombre de
cycles validés doit être divisé par deux.
REASSEMBL AGE DUMASQUE
Avant de réassembler l’ensemble, veillez à ce que tous
les composants de l’ensemble masque, harnais et
languette de retrait rapide compris, soient propres, secs
et exempts de défauts. En cas d’usure ou de défaut,
remplacez toute partie endommagée.
1Vissez les bouchons d’entrée du raccord Luer sur les
entrées du masque (Fig. 8).
Bouchon(s)
d’entrée du
raccord Luer
Entrée du
masque
Puis faites passer le clip de la bulle à l’entourage
rigide en la poussant par-dessus la bulle tout en
vous assurant qu’elle se verrouille bien en position
(Fig. 9).
Bulle du
masque
Entourage
rigide
Clip de la
bulle
Figure : 8
2Fixez le bord à rainure de la bulle du masque sur
l’entourage rigide. Commencez par monter la
section supérieure, puis le contour du masque tout
en poussant la bulle sur l’entourage rigide et en
vous assurant d’obtenir un excellent joint
d’étanchéité.
Figure : 9
3Faites passer les sangles du harnais dans les fentes
du masque et serrez au niveau des bandes Velcro.
L’étiquette du harnais doit être tournée vers
l’extérieur et se trouver près de votre cou lorsque
le masque est en place.
33
CARACTERISTIQUESDU MASQUE
ACCESSOIRESETPIECESDERECHANGE
ESPACE MORT DU MASQUE
Masque, Petit145 ml
Masque, Medium200 ml
Masque, Large230 ml
Remarque : ces valeurs ont été obtenues à l’aide d’un
profil facial et en mesurant le volume de la surface du
visage à l’extrémité du raccord fileté. Les données sont
fournies à titre d’indication uniquement. Les volumes
réels peuvent varier selon les caractéristiques faciales
de chacun.
DONNEES D’IMPEDANCE DU MASQUE
A un débit de 60 l/min, la différence de pression entre
l’extrémité du raccord fileté et l’intérieur du masque est
inférieure à 0,5 cm H2O.
FUITE DU MASQUE
La fuite du masque, à l’exception de la fuite entre le
visage et le masque, est inférieure à 2,0 l/min à
30 cm H2O (pression maximale).
DescriptionTailleQuantitéNº
par paquet de pièce
BullePetit, standard 116604
BullePetit, peu profonde116671
BulleMédium, standard116605
BulleMédium, peu profonde 116672
BulleLarge, standard116606
BulleLarge, peu profonde116673
Clip de la bullePetit116674
Clip de la bulleMédium116675
Clip de la bulleLarge116676
Harnais116716
Bouchons d’entrée
du raccord Luer216681
Bouchons d’entrée
du raccord Luer1016682
Entourage rigidePetit116713
Entourage rigideMédium116714
Entourage rigideLarge116715
Modèle d’essayage
du masque116638
ARTI DELLA MASCHERA ................................................................ 38
P
OME APPLICARE LA MASCHERA .................................................... 38
C
OME TOGLIERE LA MASCHERA ..................................................... 40
C
A LINGUETTA DI RILASCIO RAPIDO................................................ 40
L
ULIZIA DELLA MASCHERA PRESSO L’ABITAZIONE............................. 40
P
ULIZIA E DISINFEZIONE O STERILIZZAZIONE DELLA MASCHERA
P
UNPAZIENTE E L’ALTRO .......................................................... 41
TRA
IASSEMBLAGGIO DELLA MASCHERA ............................................... 44
R
ARATTERISTICHE DELLA MASCHERA .............................................. 45
C
CCESSORI E PARTI DI RICAMBIO .................................................... 45
A
35
MASCHERA COMPLETA
MIRAGE™ NV SERIE 2
Il sistema di maschera completa non ventilata MIRAGE
NV SERIE 2 è indicato solo per il trattamento di pazienti
adulti tramite sistemi di ventilazione non invasiva ad
efflusso attivo.
CONTROINDICAZIONI
•La maschera completa MIRAGE NV SERIE 2 non deve
essere utilizzata senza la supervisione di personale
qualificato su pazienti che rischiano di non
svegliarsi qualora vadano soggetti a forte ipossia o
ipercapnia, o su pazienti che, pur svegliandosi, non
sarebbero in grado di togliersi la maschera.
•Ad un flusso fisso di ossigeno supplementare (ove
utilizzato), la concentrazione dell’ossigeno inspirato
varia a seconda delle impostazioni di pressione,
™
dell’andamento della respirazione del paziente,
della maschera scelta e del coefficiente di perdite.
•La maschera non va utilizzata qualora il paziente
soffra di allergie ad uno o più dei materiali di cui
essa è composta, ovvero policarbonato, gomma
siliconica, gomma poliuretanica, nylon, poliestere e
cotone.
PRECAUZIONI
•La maschera non deve essere utilizzata con
apparecchi di ventilazione che presentino una
combinazione di:
AVVERTENZE
•La maschera non deve essere utilizzata su pazienti
con riflessi laringei ridotti o che presentino altre
condizioni tali da comportare il rischio di
aspirazione in caso di rigurgito o vomito.
•La maschera va indossata solo quando il sistema di
ventilazione è acceso e funziona correttamente.
36
a) poca o nessuna capacità di compensare le
perdite dalla maschera e le variazioni nel
coefficiente di perdite (ciò vale ad esempio per gli
apparecchi di ventilazione a logica di volume senza
compensazione delle perdite, o per gli apparecchi
a logica di pressione che non sono in grado di
somministrare un flusso supplementare adeguato in
presenza di un aumento delle perdite); e
b) mancanza di allarmi di ventilazione espirata.
Se viene utilizzato un apparecchio di ventilazione
con scarsa capacità di compensare le perdite d’aria,
diventa necessario fare notevole affidamento
sull’allarme che segnala la ventilazione espirata.
•Come in tutti i sistemi di ventilazione tramite
maschera, possono verificarsi forti perdite d’aria tra
la maschera ed il viso del paziente. Tali perdite
possono variare a seconda di fattori come la
posizione del paziente e lo stadio del sonno.
Queste variazioni a loro volta possono incidere in
maniera rilevante sulla ventilazione del paziente,
fino a produrre significativi fenomeni di
ipoventilazione o iperventilazione. La portata di tali
effetti dipende dalla capacità dell’apparecchio di
ventilazione di compensare le perdite.
•Le perdite o le variazioni nel coefficiente di perdite
possono causare errori nell’entrata in funzione
dell’apparecchio di ventilazione.
•L’aumento delle perdite tra la maschera e il viso fa
defluire i gas espirati e riduce lo spazio morto
effettivo. In un apparecchio a logica di pressione in
grado di tollerare piccole perdite, ciò può causare
una riduzione della PCO2 arteriosa senza che
vengano modificate le impostazioni
dell’apparecchio.
ALTREINFORMAZIONI
•ResMed ha colorato di blu la maschera completa
MIRAGE NV SERIE 2 in modo da contrassegnarla
come maschera non ventilata indicata per l’uso
esclusivamente con sistemi di ventilazione non
invasiva ad efflusso attivo.
•La maschera è dotata di una connessione femmina
rastremata standard da 22 mm (ISO5356-1) per la
connessione esterna con l’apparecchio di
ventilazione.
•Nel determinare le impostazioni iniziali
dell’apparecchio di ventilazione, ed in particolare il
volume respiratorio per gli apparecchi a logica di
volume, tenere in considerazione lo spazio morto e
le perdite d’aria. Per maggiori informazioni
consultare la sezione relativa alle caratteristiche
della maschera in queste istruzioni.
•Consultare le istruzioni dell’apparecchio di
ventilazione che si sta utilizzando per informazioni
dettagliate sul collegamento della maschera.
37
PARTI DELLAMASCHERACOMEAPPLICARE LAMASCHERA
Coperchio della
presa
d’aerazione con
connessione
luer
Connessione
rastremata
Telaio
della
maschera
Presa
d’aerazione
Cinghia di velcro superiore
Fermaglio
del
Cuscinetto
cuscinetto
Figura 1: Parti della maschera
La maschera completa MIRAGE NV SERIE 2 viene fornita
completamente assemblata.
Per una somministrazione ottimale della terapia è
necessario che la maschera sia applicata correttamente.
Utilizzare il prospetto delle misure delle maschere
ResMed per individuare la misura più adatta al vostro
paziente.
1Collegare la maschera al sistema di ventilazione
seguendo le istruzioni del manuale dell’apparecchio
e/o le indicazioni del medico.
2Sistemare il cuscinetto della maschera sul naso e
sulla bocca del paziente. Nella maggior parte dei
pazienti la parte inferiore del cuscinetto poggia al di
sotto del labbro inferiore e la parte superiore sul
ponte nasale, in mezzo agli occhi.
Cinghie di
velcro
laterali
superiori
38
Linguetta di
rilascio
rapido
Figura 2: Copricapo
3Far passare il copricapo sopra la testa del paziente.
Verificare che le cinghie di Velcro® laterali inferiori
passino sotto le orecchie del paziente, e che le
cinghie laterali superiori gli passino sopra la fronte.
Cinghie di
velcro
laterali
inferiori
4Stringere le cinghie laterali inferiori (Fig. 3) e
successivamente le laterali superiori (Fig. 4) in
modo da assicurare una tenuta salda e confortevole.
6Una volta applicata, la maschera dovrebbe avere il
seguente aspetto (Fig. 6):
Figura: 3Figura: 4
5Regolare la cinghia di velcro superiore (Fig. 5)
stringendola il minimo indispensabile per
aggiungere stabilità alla maschera. Essa deve
risultare ben salda ma non troppo stretta.
Figura: 5
Figura: 6
Nota: La parte superiore del telaio della maschera non
deve toccare la fronte del paziente ma, nella maggior
parte dei casi, risultare ad una certa distanza da essa.
7Accendere l’apparecchio di ventilazione. Se vi
accorgete che vi sono perdite d’aria intorno al
cuscinetto, risistemate la maschera sul viso del
paziente in modo da ottenere una migliore tenuta.
Potreste dover regolare anche le cinghie di velcro.
Nota: Quando l’apparecchio di ventilazione
somministra pressione positiva, il cuscinetto della
maschera Mirage si gonfia adagiandosi delicatamente
sul viso del paziente, assicurando una tenuta salda e
confortevole senza che vi sia bisogno di stringere il
copricapo. Un copricapo troppo stretto può ridurre
l’efficacia della maschera.
39
COMETOGLIERELAMASCHERA
Per rimuovere la maschera completa MIRAGE NV SERIE
2, slacciare le cinghie di velcro inferiori e sfilare
maschera e copricapo dalla testa del paziente, tirando
verso l’alto.
Nota: La linguetta di rilascio rapido va usata solo per
staccare la maschera nei casi di emergenza.
LALINGUETTA DI RIL ASCIO RAPIDO
PULIZIADELL AMASCHERAPRESSO
L’ABITAZIONE
Nota: Lavare il copricapo prima di utilizzarlo per la
prima volta, in quanto esso potrebbe scolorire. E’
importante che il copricapo sia sempre lavato a mano.
1Staccare la maschera dall’apparecchio di
ventilazione e separare copricapo, coperchi delle
prese d’aerazione con connessioni luer, fermaglio
del cuscinetto e cuscinetto.
La linguetta di rilascio rapido
(Fig. 7) permette alla
maschera di staccarsi
rapidamente dal viso in caso di
emergenza.
È sufficiente tirare la linguetta
perché il meccanismo di
apertura di velcro posteriore si
stacchi, permettendovi di
separare la maschera dal viso.
Nota: La linguetta di rilascio rapido va usata solo per
staccare la maschera nei casi di emergenza. L’uso
eccessivo della linguetta porta al deterioramento del
meccanismo di apertura in velcro.
40
Figura: 7
2Lavare il copricapo a mano in acqua calda e
sapone. Utilizzare un detergente delicato, per
esempio sapone naturale. Sciacquare bene e
lasciare asciugare all’aria e al riparo dalla luce solare
diretta. Questa operazione va ripetuta almeno una
volta la settimana.
3Lavare a mano ed in acqua calda i componenti della
maschera utilizzando un detergente delicato, per
esempio sapone naturale. Sciacquare bene e
lasciarli asciugare all’aria e al riparo dalla luce solare
diretta. Questa pulizia va effettuata dopo ciascun
uso.
PRECAUZIONI
•Per la pulizia delle parti del sistema di maschera,
compreso il copricapo, è sconsigliato l’uso di
soluzioni a base di candeggina, cloro, alcool o
aromi, oli profumati, o saponi idratanti o
antibatterici. Tali soluzioni possono causare danni al
prodotto e ridurne la durata del prodotto.
•Non esporre la tubazione o alcuno dei componenti
del sistema di maschera alla luce solare diretta
poiché potrebbero deteriorarsi.
PULIZIAEDISINFEZIONEO
STERILIZZAZIONE DELLA MASCHERA TRA UN
PAZIENTE E L’ALTRO
Per la pulizia, la disinfezione e la sterilizzazione della
maschera MIRAGE NV SERIE 2 si consiglia di utilizzare le
seguenti procedure. Consigliamo a ciascuna struttura
sanitaria di fare riferimento alle proprie procedure
interne prima di osservare le istruzioni riportate qui di
seguito.
ATTENZIONE: ResMed non fornisce alcuna garanzia
che eventuali scostamenti dalle procedure sott’elencate
ed i loro effetti sull’affidabilità del prodotto risultino
accettabili.
1Staccare la maschera dal ventilatore. Smontare la
maschera separando gli uni dagli altri il copricapo, i
coperchi delle prese d’aerazione con connessioni
luer, il fermaglio del cuscinetto e il cuscinetto.
2Dopo lo smontaggio, pulire accuratamente i
componenti della maschera osservando la seguente
procedura:
PULIZIAPRIMADELLA DISINFEZIONE O STERILIZZAZIONE
a Lavare a mano il copricapo in acqua calda,
utilizzando un detergente delicato come ad
esempio sapone puro. Sciacquare bene e lasciare
asciugare al riparo dal sole.
b Mettere a mollo in una soluzione detergente le
singole parti della maschera e pulirle per un
minuto ciascuna con una spazzola a setole
morbide mentre sono immerse. Prestare
particolare attenzione ad interstizi e cavità.
c Sciacquare i componenti due volte agitandoli
vigorosamente in un litro circa d’acqua e lasciarli
asciugare all’aria e al riparto dalla luce solare
diretta.
PRECAUZIONI
•Non esporre i componenti del sistema di maschera
o della tubazione alla luce solare diretta, in quanto
potrebbero deteriorarsi.
•Non disinfettare o sterilizzare il copricapo. Esso non
può essere sottoposto a tali processi.
41
3Dopo lo smontaggio e la pulizia, disinfettare i
componenti riutilizzabili della maschera osservando
le seguenti procedure per la disinfezione termica o
chimica.
OPPURE
Dopo lo smontaggio e la pulizia, sterilizzare la
maschera osservando le seguenti procedure per il
processo di sterilizzazione STERRAD®.
Nota: La maschera deve essere smontata e pulita
prima della disinfezione o sterilizzazione.
OPZIONE 1: DISINFEZIONECHIMICA
a Immergere i componenti riutilizzabili della
maschera in una soluzione disponibile in
commercio di aldeide glutarica al 3,4% (ad es.
Cidex Plus®), acido peracetico allo 0,08% (ad es.
CIDEX PA®), o ortoftalaldeide allo 0,55% (ad es.
CIDEX OPA®), seguendo le istruzioni della casa
produttrice.
b Sciacquare i componenti della maschera
seguendo le istruzioni della casa produttrice e
lasciarli asciugare al riparo dalla luce solare
diretta.
c Ispezionare a vista ciascun componente della
maschera. In caso di deterioramento visibile (ad
esempio incrinature, strappi, ecc.) di un
componente, esso va gettato e sostituito. Il
cuscinetto potrebbe assumere un colorito
giallastro. Questo fenomeno non ne pregiudica
l’integrità.
I collaudi effettuati da ResMed hanno mostrato
che, qualora vengano seguite le istruzioni della
casa produttrice, i componenti della maschera
sono in grado di sopportare 15 cicli con soluzioni
di aldeide glutarica al 3,4% (ad es. CIDEX® Plus),
di acido peracetico allo 0,08% (ad es. CIDEX® PA)
o di ortoftalaldeide allo 0,55% (ad es. CIDEX
OPA®).
OPZIONE 2: DISINFEZIONETERMICA
a Utilizzando un sistema di disinfezione ad acqua
calda certificato, immergere i componenti della
maschera secondo una delle modalità seguenti:
•70°C per 100 minuti oppure
•75°C per 30 minuti oppure
•80°C per 10 minuti oppure
42
•90°C per 1 minuto.
b Ispezionare a vista ciascun componente della
maschera. In caso di deterioramento visibile (ad
esempio incrinature, strappi, ecc.) di un
componente, esso va gettato e sostituito. Il
cuscinetto potrebbe assumere un colorito
giallastro. Questo fenomeno non ne pregiudica
l’integrità.
I collaudi hanno mostrato che i componenti della
maschera sono in grado di sopportare 15 cicli di
disinfezione a una delle combinazioni di tempo e
temperatura indicate.
seguendo le istruzioni della casa produttrice del
sistema di sterilizzazione STERRAD 100S.
b Ispezionare a vista ciascun componente della
maschera. In caso di deterioramento visibile (ad
esempio incrinature, strappi, ecc.) di un
componente, esso va gettato e sostituito. Il
cuscinetto potrebbe assumere un colorito
giallastro. Questo fenomeno non ne pregiudica
l’integrità.
I collaudi eseguiti da ResMed hanno mostrato che
i componenti della maschera sono in grado di
sopportare 15 cicli di sterilizzazione tramite il
sistema STERRAD 100S.
ATTENZIONE: I componenti della maschera MIRAGE
NV SERIE 2 non vanno sottoposti a sterilizzazione
tramite autoclave o gas ossido di etilene.
4Riassemblare la maschera secondo le procedure
indicate nella sezione “Riassemblaggio della
maschera” a pagina 44.
Nota: Se la struttura sanitaria in cui si opera dovesse
richiedere un ulteriore processo di disinfezione o
sterilizzazione a riassemblaggio avvenuto, occorrerà
dimezzare il numero di cicli approvati.
43
RIASSEMBL AGGIODELL AMASCHERA
Prima di procedere al riassemblaggio, assicurarsi che
tutte le parti del sistema di maschera, compresi il
copricapo e il meccanismo della linguetta di rilascio
rapido, siano puliti, asciutti e integri. Sostituire le parti
che dovessero presentare segni di usura o danni.
1Avvitare i coperchi delle prese d’aerazione con
connessioni luer alle prese di aerazione (Fig. 8).
Coperchio della
presa d’aerazione
con connessione
luer
Presa
d’aerazione
Fissare quindi il cuscinetto alla maschera con
l’apposito fermaglio, assicurandosi che scatti in
posizione lungo tutto il suo profilo (Fig. 9).
Fermaglio
del
Cuscinetto
Telaio
della
maschera
cuscinetto
Figura: 8
2Inserire il lato scanalato del cuscinetto nel telaio
della maschera. Inserire prima il lato superiore e
seguire poi il contorno della maschera spingendo il
cuscinetto nel telaio e verificandone la tenuta.
44
Figura: 9
3Infilare le cinghie del copricapo nelle fessure della
maschera e allacciarle tramite il velcro. L’etichetta
sul copricapo dovrà essere rivolta verso l’esterno ed
essere posizionata accanto al collo del paziente una
volta che la maschera è stata indossata.
CARATTERISTICHEDELL AMASCHERA
ACCESSORIEPARTI DI RICAMBIO
SPAZIO MORTO
Maschera piccola145 ml
Maschera media200 ml
Maschera grande230 ml
Nota: Questi valori sono stati ottenuti utilizzando un
profilo facciale e misurando il volume dalla superficie
del viso all’estremità della connessione rastremata.
Essi sono forniti a scopo puramente indicativo. Il
volume effettivo varia a seconda della conformazione
del viso.
DATI DI IMPEDENZA DELLA MASCHERA
Ad un flusso pari a 60 L/min la differenza di pressione
tra l’estremità della connessione rastremata e l’interno
della maschera è inferiore a 0,5 cmH2O.
PERDITE D’ARIA
Le perdite d’aria dalla maschera, escluse quelle dovute
allo spazio morto, sono inferiori a 2,0 L/min a
30 cmH2O (pressione massima).
DescrizioneMisuraQuantità Numero
per confez.parte
CuscinettoPiccolo, standard116604
CuscinettoPiccolo, piatto116671
CuscinettoMedio, standard116605
CuscinettoMedio, piatto116672
CuscinettoGrande, standard116606
CuscinettoGrande, piatto116673
Fermaglio del
cuscinettoPiccolo116674
Fermaglio del
cuscinettoMedio116675
Fermaglio del
cuscinettoGrande116676
Copricapo116716
Coperchi con
connessione luer216681
Coperchi con
connessione luer1016682
Telaio della mascheraPiccolo116713
Telaio della mascheraMedio116714
Telaio della mascheraGrande116715
Prospetto delle misure116638
IEZAS DE LA MASCARILLA ............................................................ 49
P
ARA PONERSE LA MASCARILLA ..................................................... 49
P
ARA QUITARSE LA MASCARILLA .................................................... 51
P
IRA DE APERTURA RÁPIDA ............................................................ 51
T
IMPIEZA DE LA MASCARILLA EN EL HOGAR ................................... 51
L
IMPIEZA Y DESINFECCIÓN O ESTERILIZACIÓN DE LA
L
MA SCARILLAENTREPACIENTES ...................................................... 52
ONTAJE DE LA MA SCARILLA........................................................ 55
M
ARACTERÍSTICAS DE LA MASCARILLA............................................ 56
C
EPUESTOS Y ACCESSORIOS .......................................................... 56
R
46
MASCARILLA FACIAL
MIRAGE™NV SERIE 2
El sistema de MASCARILLA FACIAL MIRAGE™ NV SERIE
2 (sin orificios de ventilación) está indicado únicamente
para el tratamiento de pacientes adultos que utilicen
sistemas de ventilación no invasivos con un escape
activo.
•La mascarilla no deberá llevarse a menos que el
sistema de ventilación esté encendido y
funcionando correctamente.
•A un caudal fijo de oxígeno complementario (si se
usa), la concentración de oxígeno inhalado variará
dependiendo de los ajustes de presión programados, el ritmo de respiración del paciente, la
mascarilla elegida y el caudal de fuga de aire.
CONTRAINDICACIONES
•La MASCARILLA FACIAL MIRAGE NV SERIE 2 no
debe ser utilizada sin la supervisión adecuada de
personas cualificadas, ya sea si el paciente está bajo
riesgo de no responder despertándose ante una
hipercapnia o hipoxia graves, o si el paciente, una
vez despierto, no fuera capaz de quitarse la
mascarilla por sí solo.
ADVERTENCIAS
•No se debe utilizar esta mascarilla en pacientes con
reflejos laríngeos disminuidos u otras condiciones
que predispongan a la aspiración en el caso de
regurgitar o vomitar.
•La mascarilla no debe ser utilizada si el paciente
fuera alérgico a cualquiera de los siguientes
componentes de mascarilla: policarbonato, goma de
siliconas, goma de poliuretano, nylon, poliéster y
algodón.
PRECAUCIONES
•La mascarilla no debe utilizarse en conjunción con
ventiladores que tengan una combinación de lo
siguiente:
a) capacidad reducida o inexistente para
compensar fugas por la mascarilla y variaciones en
la cantidad de fuga por la mascarilla (por ej.,
ventiladores con ciclaje de volumen sin
compensación de fuga o ventiladores con ciclaje de
presión que no tengan la capacidad de suministrar
47
suficiente caudal adicional en presencia de un
incremento en la fuga); y
b) falta de alarmas de ausencia de ventilación
espiratoria.
pCO2 arterial, sin cambios en los ajustes del
ventilador.
INFORMACIÓN ADICIONAL
Si se utiliza un ventilador con mala compensación
de fuga, se depende especialmente de la alarma de
ventilación espiratoria.
•Al igual que con todos los sistemas de ventilación
por mascarilla, se puede dar una fuga considerable
en el cierre entre la mascarilla y la cara del
paciente. La fuga puede variar dependiendo de
factores tales como la posición del paciente y la
fase del sueño. La variación en la fuga puede
afectar la ventilación del paciente de manera
considerable, pudiendo incluso producir una
hiperventilación o una hipoventilación profundas.
La gravedad de este efecto dependerá de la
capacidad del ventilador para compensar la fuga.
•La fuga o la variación en la fuga puede provocar
una activación errónea del ventilador.
•Un incremento en la fuga por el sello mascarilla/
cara reducirá el espacio muerto efectivo al eliminar
hacia afuera los gases espirados. En un ventilador
con ciclaje de presión capaz de tolerar una fuga
moderada, el efecto podrá ser una reducción en el
•ResMed ha teñido la MASCARILLA FACIAL MIRAGENV SERIE 2 de azul para ayudarle a identificarla
como mascarilla sin orificios de ventilación a ser
utilizada únicamente con sistemas de ventilación no
invasivos con escape activo de gases.
•La mascarilla tiene un conector hembra cónico de
22 mm estándar (ISO5356-1) para su conexión
externa al ventilador.
•Al determinar los ajustes iniciales del ventilador y
en especial el volumen corriente en el caso de los
ventiladores con ciclaje de volumen, tenga en
cuenta las cantidades apropiadas de fuga y espacio
muerto de mascarilla. Remítase a la sección de
Características de la Mascarilla de estas instrucciones
para obtener más información.
•Remítase a las instrucciones de operación del
sistema ventilación relevante para obtener
información detallada relativa a la conexión de la
mascarilla.
48
PIEZASDELA MASCARILLAPARAPONERSELA MASCARILLA
Tapones de
puerto Luer
Lock
Conector
cónico
Correas de
Velcro
laterales
superiores
Tira de
apertura
rápida
Armazón
de la
mascarilla
Puerto
de la
mascarilla
Almohadilla
de mascarilla
Figura 1: Piezas de la mascarilla
Correa de Velcro superior
Figura 2: Arnés para la cabeza
Traba de la
almohadilla
Correas de
Velcro
laterales
inferiores
La MASCARILLA FACIAL MIRAGE NV SERIE 2 se entrega
totalmente armada.
El ajuste correcto de la mascarilla es esencial para
obtener un rendimiento óptimo de la terapia. Sírvase
del modelo de Ajuste de Mascarilla de ResMed para
elegir el tamaño de mascarilla más apropiado para su
paciente.
1Conecte la mascarilla al sistema de ventilación
siguiendo las instrucciones de operación del sistema
de ventilación y/o las indicaciones del médico.
2Apoye la almohadilla de la mascarilla sobre la nariz
y la boca del paciente. En la mayoría de los
pacientes, la parte inferior de la almohadilla debería
quedar apoyada por debajo del labio inferior y la
parte superior de la misma por encima del puente
de la nariz, entre los ojos.
3Coloque el arnés tirándolo por encima de la cabeza
del paciente. Asegúrese de que las correas de
Velcro® laterales inferiores queden por debajo de
las orejas del paciente y que las laterales superiores
pasen por encima de la frente.
49
4Ajuste primero las correas de Velcro laterales
inferiores (fig. 3) y luego las laterales superiores
(fig. 4) para obtener un ajuste seguro y cómodo.
6La mascarilla puesta se debe ver así (fig. 6):
Figura: 6
Figura: 3Figura: 4
5Ajuste la correa de Velcro superior (fig. 5) apenas lo
suficiente para dar más estabilidad al calce de la
mascarilla. La mascarilla debe quedar estable pero
no demasiado apretada.
Figura: 5
50
Nota: La parte superior del armazón de la mascarilla
no debería tocar la frente del paciente. En la mayoría
de los casos, la parte superior del armazón de la
mascarilla debe quedar a cierta distancia de la frente
del paciente.
7Encienda el sistema de ventilación. Si detecta fugas
de aire en el contorno de la almohadilla vuelva a
colocar la mascarilla sobre la cara del paciente de
manera de lograr un mejor cierre. Es probable que
también tenga que volver a ajustar las correas de
Velcro.
Nota: Mientras el sistema de ventilación esté
suministrando presión positiva, la almohadilla Mirage
se inflará de tal forma que flotará suavemente sobre
la cara del paciente. Esto hace posible formar un
cierre estable y cómodo que elimina la necesidad de
ajustar demasiado el arnés. Si ajustara demasiado el
arnés se puede reducir la eficacia de la mascarilla.
PARAQUITARSELA MASCARILL A
LIMPIEZADELA MASCARILL AENELHOG AR
Para quitar la M ASCARILLA FACIAL MIRAGE NV SERIE 2,
libere las correas de Velcro inferiores y tire de la
mascarilla y del arnés hacia arriba, por encima de la
cabeza.
Nota: La tira de apertura rápida deberá utilizarse
únicamente para retirar la mascarilla en casos de
emergencia.
TIRA DEAPERTURARÁPIDA
La tira de apertura rápida (fig. 7)
permite separar la mascarilla de la
cara rápidamente en el caso de
una emergencia.
Simplemente jale de la tira de
apertura rápida y la abertura
trasera de Velcro del arnés para la
cabeza se abrirá, lo que le
permitirá quitarse la mascarilla de
la cara.
Nota: La tira de apertura rápida deberá utilizarse
únicamente para retirar la mascarilla en casos de
emergencia. El uso excesivo de la tira de apertura
rápida resultará en el deterioro de la abertura de
Velcro.
Figura: 7
Nota: Lave el arnés para la cabeza antes de usarlo por
primera vez, ya que podría desteñir. Es importante
lavar siempre a mano el arnés para la cabeza.
1Desconecte la mascarilla del ventilador y separe el
arnés para la cabeza, los tapones de puerto Luer
Lock, la traba de la almohadilla y la almohadilla de
la mascarilla.
2Lave el arnés para la cabeza a mano en agua tibia
con jabón. Use un detergente suave, como por ej.
jabón puro. Enjuague bien y deje secar al aire
alejado de la luz del sol directa. Lave el arnés para
la cabeza por lo menos una vez a la semana.
3Lave los componentes de la mascarilla a mano en
agua tibia con jabón. Use un detergente suave,
como por ej. jabón puro. Enjuague bien todas las
piezas y déjelas secar al aire alejadas de la luz del
sol directa. Haga esto después de cada uso.
PRECAUCIONES
•No utilice aceites perfumados, jabones hidratantes o
antibacterianos ni soluciones a base de lejía, cloro,
alcohol ni aromáticas para limpiar cualquier parte
del sistema de mascarilla, inclusive el arnés para la
cabeza. Estas soluciones podrían dañar el producto
y reducir la vida útil del mismo.
51
•No exponga ninguna pieza del sistema de
mascarilla o tubo de aire a la luz del sol directa ya
que podría provocar el deterioro de los mismos.
LIMPIEZAYDESINFECCIÓNO
LIMPIEZAPREVIAALADESINFECCIÓNO ESTERILIZACIÓN
a Lave el arnés para la cabeza en agua tibia a
mano, usando un detergente suave, como por ej.
jabón puro. Enjuague bien y deje secar al aire
alejado de la luz del sol directa.
ESTERILIZACIÓN DE LA MASCARILLA ENTRE
PACIENTES
A continuación se describen los procedimientos
recomendados y comprobados para la limpieza,
esterilización y desinfección de la MASCARILLA FACIALMIRAGE NV SERIE 2. Aconsejamos que cada centro de
servicios sanitarios consulte sus propios procedimientos
antes de llevar a cabo las instrucciones siguientes.
ADVERTENCIA: ResMed no puede de ningún modo
garantizar que cualquier desviación de los
procedimientos que se detallan a continuación, y sus
efectos sobre el rendimiento del producto, serán
aceptables.
1Separe a máscara do ventilador. Desarme la
mascarilla separando el arnés para la cabeza, los
tapones de puerto Luer Lock, la traba de la
almohadilla y la almohadilla de la mascarilla.
2Una vez desmontada, limpie minuciosamente los
componentes de la mascarilla de conformidad con
el siguiente procedimiento de limpieza:
52
b Limpie las piezas individuales de la mascarilla
con un cepillo de cerdas suaves durante un
minuto, sumergiéndolas en un detergente suave.
Tenga especial cuidado de limpiar bien todas las
grietas y cavidades.
c Enjuague los componentes dos veces
agitándolos vigorosamente en un litro de agua y
déjelos secar al aire alejados de la luz del sol
directa.
PRECAUCIONES
• No exponga ninguna pieza del sistema de
mascarilla o tubo de aire a la luz del sol directa
ya que esto podría provocar el deterioro de los
mismos.
• No desinfecte ni esterilice el arnés para la
cabeza. Esta pieza no puede ser desinfectada ni
esterilizada.
3Una vez desmontada y limpiada, desinfecte los
componentes reutilizables de la mascarilla de
conformidad con el siguiente procedimiento para la
desinfección química o térmica.
O
Una vez desmontada y limpiada, esterilice la
mascarilla de conformidad con el siguiente
procedimiento para el proceso de esterilización
STERRAD®.
Nota: La mascarilla debe desarmarse y limpiarse antes
de su desinfección o esterilización.
OPCIÓN 1: DESINFECCIÓNQUÍMICA
a Sumerja los componentes reutilizables de la
mascarilla en una solución disponible en el
mercado de glutaraldehído al 3,4 % (por ej.
CIDEX Plus®), ácido peracético al 0,08 % (p. ej.
CIDEX PA®), o ortoftalaldehído al 0,55 % (p.ej.
CIDEX OPA®), de conformidad con lo descrito en
las instrucciones del fabricante.
b Enjuague bien todos los componentes, siguiendo
las instrucciones del fabricante, y déjelos secar al
aire alejados de la luz del sol directa.
c Inspeccione visualmente cada uno de los
componentes de la mascarilla. Si se advierte
alguna indicación de deterioro visible en uno de
los componentes (p. ej. grietas, roturas, etc.),
dicho componente deberá ser desechado y
cambiado por uno nuevo. Puede ocurrir que la
almohadilla sufra una decoloración de tono
amarillento. Dicha decoloración es aceptable.
Las pruebas realizadas por ResMed han
demostrado que los componentes de la mascarilla
pueden soportar 15 ciclos de desinfección usando
soluciones de glutaraldehído al 3,4 % (por ej.
CIDEX Plus®), ácido peracético al 0,08 % (p. ej.
CIDEX PA®), u ortoftalaldehído al 0,55 % (p.ej.
CIDEX OPA®), cuando se utilizan siguiendo las
instrucciones del fabricante.
OPCIÓN 2: DESINFECCIÓNTÉRMICA
a Utilizando un sistema de desinfección por agua
caliente certificado, sumerja los componentes de
la mascarilla por uno de los tiempos siguientes:
•70
•75
•80
•90
º
C durante 100 minutos o
º
C durante 30 minutos o
º
C durante 10 minutos o
º
C durante 1 minuto.
53
b Inspeccione visualmente cada uno de los
componentes de la mascarilla. Si se advierte
alguna indicación de deterioro visible en uno de
los componentes (p. ej. grietas, roturas, etc.),
dicho componente deberá ser desechado y
cambiado por uno nuevo. Puede ocurrir que la
almohadilla sufra una decoloración de tono
amarillento. Dicha decoloración es aceptable.
Las pruebas han demostrado que los componentes
de la mascarilla pueden soportar 15 ciclos de
desinfección usando las anteriores combinaciones
de temperatura y tiempo.
OPCIÓN 3: PROCESODEESTERILIZACIÓN
STERRAD® 100S
a Esterilice los componentes de la mascarilla como
se describe en las instrucciones del fabricante del
sistema de esterilización STERRAD 100S.
b Inspeccione visualmente cada uno de los
componentes de la mascarilla. Si se advierte
alguna indicación de deterioro visible en uno de
los componentes (p. ej. grietas, roturas, etc.),
dicho componente deberá ser desechado y
cambiado por uno nuevo. Puede ocurrir que la
almohadilla sufra una decoloración de tono
amarillento. Dicha decoloración es aceptable.
Las pruebas realizadas por ResMed han
demostrado que los componentes de la mascarilla
pueden soportar 15 ciclos de desinfección usando
el sistema de esterilización STERRAD 100S.
ADVERTENCIA: Los componentes de la MASCARILLA
FACIAL MIRAGE NV SERIE 2 no deberán someterse a
esterilización por autoclave ni gas oxietileno.
4Vuelva a armar la mascarilla conforme a lo descrito
en la sección “Montaje de la Mascarilla” en la
página 55.
Nota: Si un centro de servicios sanitarios exige un
proceso de esterilización o desinfección adicional
luego de volver a armar la mascarilla, la cantidad de
ciclos validados se reduce a la mitad.
54
MONTAJEDELA MASCARILL A
Asegúrese de que todas las piezas del sistema de
mascarilla, incluso el arnés y la tira de apertura rápida,
estén limpios, secos y no estén dañados antes de
volver a montarlo. Cambie cualquier pieza afectada que
muestre indicios de desgaste o daños.
1Inserte los tapones de puerto Luer Lock
haciéndolos girar sobre los puertos de la mascarilla
(fig. 8).
Tapones de
puerto Luer
Lock
Puerto de
mascarilla
Luego presione la traba de la almohadilla por
encima de la almohadilla y contra el armazón,
asegurándose de que quede fija en posición en
cada uno de los calces (fig. 9).
Almohadilla
de mascarilla
Armazón
de la
mascarilla
Traba de la
almohadilla
Figura: 8
2Coloque el borde ranurado de la almohadilla sobre
el armazón de la mascarilla. Inserte primero la
sección superior, luego el resto, siguiendo su
contorno y presionándola sobre el armazón,
asegurándose de que quede bien sellada.
Figura: 9
3Enhebre las correas del arnés para la cabeza en las
ranuras de la mascarilla y cierre el Velcro. Estando
puesto, la etiqueta del arnés para la cabeza debe
quedar del lado de afuera y próxima al cuello.
55
CARACTERÍSTIC ASDELA MASCARILL A
REPUESTOSY ACCESSORIOS
ESPACIO MUERTO DE LA MASCARILLA
Mascarilla pequeña145 ml
Mascarilla mediana200 ml
Mascarilla grande230 ml
Nota: Estos valores se obtuvieron con un perfil facial
midiendo el volumen de la superficie de la cara hasta
el final de la conexión cónica. Esta información se
ofrece con fines indicativos únicamente. Los
volúmenes reales pueden variar dependiendo de los
rasgos faciales individuales.
DATOS DE IMPEDANCIA DE LA MASCARILLA
A un caudal de 60 l/min la diferencia de presión entre
el extremo de la conexión cónica y el interior de la
mascarilla es de menos de 0,5 cmH2O.
FUGA DE LA MASCARILLA
La fuga de la mascarilla, sin tener en cuenta la fuga por
el cierre entre la cara y la mascarilla, es de menos de
2,0 l/min a 30 cmH2O (presión máxima).
DescripciónTamañoCantidadPieza
por paquete número
AlmohadillaPequeña, estándar116604
AlmohadillaPequeña, llana116671
AlmohadillaMediana, estándar116605
AlmohadillaMediana, llana116672
AlmohadillaGrande, estándar116606
AlmohadillaGrande, llana116673
Traba de la almohadilla Pequeña116674
Traba de la almohadilla Mediana116675
Traba de la almohadilla Grande116676
Arnés para la cabeza116716
Tapones Luer Lock216681
Tapones Luer Lock1016682
Armazón de mascarilla Pequeña116713
Armazón de mascarilla Mediana116714
Armazón de mascarilla Grande116715
Modelo de ajuste
de Mascarilla116638
O sistema de MÁSCARA MIRAGE™ NV DE FACE INTEIRA,
SÉRIE 2, (não-ventilado), apenas é indicado para o
tratamento de pacientes adultos com a utilização de
sistemas de ventilação não invasivos que possuam um
orifício de ventilação activo.
CONTRA-INDICAÇÕES
•A MÁSCARA MIRAGE NV DE FACE INTEIRA, SÉRIE 2, não
deve ser usada quando não houver supervisão por
parte de pessoal qualificado tanto no caso do
paciente correr o risco de não acordar em resposta
a hipoxia ou hipercapnia graves, como no caso do
paciente, tendo acordado, ser incapaz de remover a
máscara.
•A máscara não deverá ser usada a não ser que o
sistema de ventilação esteja ligado e a funcionar
adequadamente.
•Aquando de um regime de fluxo fixo de oxigénio
suplementar (caso seja usado), a concentração de
oxigénio inalado irá variar, de acordo com os
valores de pressão, padrão de respiração do
paciente, selecção da máscara e regime de fuga.
•A máscara não deve ser usada no caso do paciente
ser alérgico a qualquer um dos seguintes materiais
dos componentes da máscara: policarbonato,
borracha de silicone, borracha de poliuretano,
nylon, poliéster e algodão.
PRECAUÇÕES
•A máscara não deve ser usada com ventiladores
que tenham uma combinação de:
AVISOS
•A máscara não deverá ser usada em pacientes com
reflexos laríngeos debilitados ou outras condições
que predispõem a aspiração no caso da ocorrência
de regurgitação ou vómito.
58
a) pouca ou nenhuma capacidade para compensar
uma fuga na máscara ou variação de tal fuga (como
no caso de ventiladores de volume cíclico sem
compensação para fugas, ou ventiladores de
pressão cíclica que são incapazes de fornecer um
fluxo adicional quando na presença de um aumento
de fuga); e
b) ausência de alarmes de término de ventilação.
Se for utilizado um ventilador com uma fraca
compensação de fuga, terá de se depositar mais
confiança no alarme de término de ventilação.
•Do mesmo modo que em todos os sistemas de
ventilação, poder-se-á dar a ocorrência de uma
grande fuga entre a máscara e a face do paciente.
A fuga poderá variar de acordo com vários factores
como é o caso da posição e estado de sono do
paciente. A variação da fuga pode afectar
significativamente a ventilação do paciente, com o
potencial de produzir hipoventilação ou
hiperventilação. A importância deste efeito
depende da capacidade do ventilador de
compensar a fuga.
•A fuga ou uma variação da fuga poderá causar a
activação acidental do ventilador.
•O aumento de fuga entre a face e a máscara irá
reduzir o espaço vazio efectivo ao remover os
gases expirados. No caso de um ventilador de
pressão cíclica que tolera uma fuga moderada, a
consequência poderá ser uma redução de PCO2
arterial sem nenhuma alteração aos valores de
regulação do ventilador.
INFORMAÇÕES ADICIONAIS
•A ResMed coloriu a MÁSCARA MIRAGE NV DE FACE
INTEIRA, SÉRIE 2 de azul para o ajudar a identificá-la
como uma máscara sem respiradouros a ser usada
apenas com sistemas de ventilação não invasivos e
de escape activo.
•A máscara possui um conector cónico de 22 mm,
fêmea padrão, (ISO5356-1) para conexão externa
ao ventilador.
•Ao determinar os valores de programação iniciais
do ventilador, e em particular o volume corrente de
ventiladores de volume cíclico, faça um desconto
adequado para o espaço vazio e fuga da máscara.
Consulte a secção de Características da Máscara
destas instruções para mais informações.
•Consulte o manual de instruções do sistema de
ventilação relevante para obter informações
detalhadas relativas à ligação da máscara.
59
COMPONENTESDA MÁSCARACOLOCAÇÃO DA MÁSCARA
Almofada
da máscara
Armação
da
máscara
Porta da
máscara
Tampas das
portas com
fecho do tipo
Luer
Conector
cónico
Figura 1: Componentes da máscara
Correia de Velcro superior
Correias
de Velcro
laterais
superiores
Patilha de
Desengate
Rápido
Figura 2: Arnês para a cabeça
60
Clipe da
almofada
Correias de
Velcro
laterais
inferiores
A MÁSCARA MIRAGE NV DE FACE INTEIRA, SÉRIE 2 é
fornecida já completamente montada.
A colocação correcta da máscara é essencial para se
conseguir uma administração de tratamento óptima.
Use a Matriz de Ajuste da Máscara da ResMed para o
ajudar a escolher o melhor tamanho de máscara para o
seu paciente.
1Conecte a máscara ao sistema de ventilação
seguindo as instruções de funcionamento do
sistema de ventilação e/ou a prescrição do médico.
2Coloque a almofada da máscara sobre o nariz e a
boca do paciente. Na maior parte dos pacientes, a
parte inferior da almofada deverá repousar abaixo
do lábio inferior e a parte superior da almofada na
ponte do nariz, entre os olhos.
3Puxe o arnês sobre a cabeça do paciente.
Certifique-se de que as correias laterais inferiores
de Velcro® passam debaixo das orelhas, e de que as
correias laterais superiores de Velcro passam sobre
a testa.
4Aperte as correias laterais inferiores de Velcro
(Fig. 3) e em seguida as laterais superiores (Fig. 4),
de modo a obter um ajuste seguro e confortável.
Figura: 3Figura: 4
5Ajuste a correia superior de Velcro (Fig. 5) com
muito pouca tensão para proporcionar uma maior
estabilidade ao ajuste da máscara. A máscara deverá
ser bem presa mas não demasiadamente apertada.
Figura: 5
6A máscara, após ter sido colocada, deverá ter este
aspecto (Fig. 6):
Figura: 6
Nota: A parte superior da armação da máscara não
deverá tocar na testa do paciente. Na maior parte dos
casos, a parte superior da armação da máscara deverse-á encontrar a uma boa distância da testa do
paciente.
7Ligue o ventilador. Se detectar ar a escapar pelos
lados da almofada, volte a colocar a máscara sobre a
face do paciente de maneira a obter uma melhor
vedação. Poderá também necessitar de voltar a
reajustar as correias de Velcro.
Nota: Quando o sistema de ventilação estiver a
administrar pressão positiva, a almofada da Mirage
enche-se de ar para repousar suavemente sobre a face
do paciente, formando uma vedação segura e
confortável sem a necessidade de um arnês para a
cabeça muito apertado. Apertar o arnês para a cabeça
61
demasiadamente poderá reduzir a eficácia da
máscara.
Desengate Rápido resultará na deterioração da
abertura de Velcro.
REMOÇÃODA MÁSCARA
Para remover a MÁSCARA MIRAGE NV DE FACE INTEIRA,
SÉRIE 2, solte as correias laterais inferiores de Velcro e
puxe o arnês para a cabeça sobre a cabeça do paciente.
Nota: A Patilha de Desengate Rápido só deverá ser
utilizada para remover a máscara no caso de
emergência.
PATILHADE DESENGATE RÁPIDO
A Patilha de Desengate Rápido
(Fig. 7) permite a remoção da
máscara rapidamente na
eventualidade de uma
emergência.
Basta simplesmente puxar a
Patilha de Desengate Rápido e a
abertura de Velcro traseira do
arnês para a cabeça é separada,
permitindo-lhe a remoção da máscara da face.
Nota: A Patilha de Desengate Rápido só deverá ser
utilizada para remover a máscara na eventualidade
de uma emergência. O uso constante da Patilha de
Figura: 7
LIMPEZADA MÁSCARAEM CASA
Nota: Lave o arnês para a cabeça antes de o utilizar
pela primeira vez, uma vez que a tinta poderá
escorrer. É importante lavar sempre à mão o arnês
para a cabeça.
1Desligue a máscara do ventilador e separe o arnês
para a cabeça, tampas das portas com fecho de
tipo Luer, clipe da almofada e almofada da máscara.
2Lave à mão o arnês para a cabeça em água morna
e detergente. Use um detergente suave tal como o
sabão puro. Enxagúe bem e deixe a secar fora da
luz directa do sol. Faça isto pelo menos uma vez
por semana.
3Lave à mão os componentes da máscara em água
morna e detergente. Use um detergente suave tal
como o sabão puro. Enxagúe bem e deixe a secar
fora da luz directa do sol. Faça isto após cada
utilização.
PRECAUÇÕES
•Não utilize soluções com bases de lixívia, cloro,
álcool ou aromáticas, sabões hidratantes ou
62
antibacteriais ou óleos perfumados na limpeza de
qualquer um dos componentes do sistema de
máscara, incluindo o arnês para a cabeça.Estas
soluções podem causar danos que irão reduzir a
vida útil do produto.
•Não exponha qualquer uma das peças do sistema
de máscara ou da tubagem a luz directa do sol uma
vez que isto poderia deteriorar o produto.
2Após ter desmontado a máscara, limpe
cuidadosamente os componentes da máscara de
acordo com o seguinte procedimento de limpeza:
LIMPEZAANTESDA DESINFECÇÃO OU ESTERILIZAÇÃO
a Lave o arnês para a cabeça em água morna
utilizando um detergente suave, tal como o
sabão puro. Enxagúe bem e deixe secar fora da
luz directa do sol.
LIMPEZAE DESINFECÇÃO/ESTERILIZAÇÃO
DA MÁSCARA ENTRE PACIENTES
O seguinte refere-se aos procedimentos recomendados
e validados para a limpeza, desinfecção e esterilização
da MÁSCARA MIRAGE NV DE FACE INTEIRA, SÉRIE 2.
Aconselhamos o consultar dos seus próprios
procedimentos a cada um dos locais de cuidados de
saúde antes de levarem a cabo as seguintes instruções.
AVISO : A ResMed não pode dar qualquer garantia de
que alterações aos procedimentos listados abaixo, e o
seu efeito sobre o desempenho do produto, serão
aceitáveis.
1Separe a máscara do ventilador. Desmonte a
máscara separando o arnês para a cabeça, tampas
das portas com fecho do tipo Luer, dispositivo de
fixação da almofada e almofada da máscara.
b Limpe cada uma das peças da máscara com uma
escova de pêlos suaves durante um minuto
enquanto que estas se encontram de molho em
água com detergente. Certifique-se de limpar
todas as gretas e cavidades.
c Enxagúe todas as peças da máscara duas vezes
agitando-as vigorosamente num litro de água e
deixe-as secar fora da luz directa do sol.
PRECAUÇÕES
• Não exponha qualquer uma das partes do
sistema de máscara ou da tubagem à luz directa
do sol uma vez que isto poderá deteriorar o
produto.
• Não desinfecte ou esterilize o arnês para a
cabeça. Esta parte da máscara não pode ser
desinfectada ou esterilizada.
63
3Depois de ter desmontado e limpo a máscara,
desinfecte os componentes reutilizáveis da máscara
de acordo com o procedimento seguinte para
desinfecção química ou térmica.
OU
Depois de ter desmontado e limpo a máscara,
esterilize a mesma de acordo com o procedimento
seguinte para o Processo de Esterilização
STERRAD®.
Nota: A máscara deverá ser desmontada e limpa antes
da desinfecção ou esterilização.
OPÇÃO 1: DESINFECÇÃO QUÍMICA
a Ponha os componentes reutilizáveis da máscara
de molho numa solução comercial de
glutaraldeído 3,4% (eg CIDEX Plus®), ácido
peracético 0,08% (eg CIDEX PA®), ou
ortoftalaldeído 0,55% (eg CIDEX OPA®), tal
como é descrito nas instruções do fabricante.
b Enxagúe os componentes da máscara tal como é
descrito nas instruções do fabricante e deixe-os
secar fora da luz directa do sol.
deterioração de um dos componentes da
máscara (eg quebrado, rasgado, etc.), o
componente da máscara deverá ser removido e
substituído. Poderá ocorrer descoloração amarela
da almofada. Este tipo de descoloração é
aceitável.
Os testes realizados pela ResMed mostram que os
componentes da máscara podem resistir até 15
ciclos de desinfecção com soluções de
glutaraldeído 3,4% (eg CIDEX Plus®), ácido
peracético 0,08% (eg CIDEX PA®), ou
ortoftalaldeído 0,55% (eg CIDEX OPA®), sempre
que se sigam as instruções do fabricante.
OPÇÃO 2: DESINFECÇÃO TÉRMICA
a Usando um sistema de desinfecção por água
quente comprovado, ponha de molho os
componentes da máscara durante os seguintes
períodos de tempo:
•70°C durante 100 minutos ou
•75°C durante 30 minutos ou
•80°C durante 10 minutos ou
64
c Inspeccione cada um dos componentes da
máscara. Se for observado qualquer tipo de
•90°C durante 1 minuto.
b Inspeccione cada um dos componentes da
máscara. Se for observado qualquer tipo de
deterioração de um dos componentes da
máscara (eg quebrado, rasgado, etc.), o
componente da máscara deverá ser removido e
substituído. Poderá ocorrer descoloração amarela
da almofada. Este tipo de descoloração é
aceitável.
Os testes realizados pela ResMed demostram que
os componentes da máscara podem resistir até
15 ciclos de desinfecção usando as combinações
de temperatura/tempo acima mencionadas.
OPÇÃO 3: PROCESSODE ESTERILIZAÇÃO
STERRAD® 100S
a Esterilize os componentes da máscara tal como é
descrito nas instruções do fabricante para o
Sistema de Esterilização STERRAD 100S.
b Inspeccione cada um dos componentes da
máscara. Se for observado qualquer tipo de
deterioração de um dos componentes da
máscara (eg quebrado, rasgado, etc.), o
componente da máscara deverá ser removido e
substituído. Poderá ocorrer descoloração amarela
da almofada. Este tipo de descoloração é
aceitável.
Os testes realizados pela ResMed mostram que os
componentes da máscara podem resistir até 15
ciclos do Sistema de Esterilização STERRAD 100S.
AVISO: Os componentes da MÁSCARA MIRAGE NV DE
FACE INTEIRA, SÉRIE 2 não devem ser sujeitos a
esterilização por autoclave ou óxido de gás de etileno.
4Volte a montar a máscara tal como é descrito na
secção de “Remontar a Máscara” na página 66.
Nota: Se um local de cuidados de saúde requerer um
processo adicional de desinfecção ou esterilização
depois de se voltar a montar a máscara, o número de
ciclos validados será reduzido a metade.
65
REMONTARA MÁSCARA
Certifique-se que todas as partes do sistema de
máscara, incluindo o arnês para a cabeça e a Patilha de
Desengate Rápido, se encontram limpos, secos e não
danificados antes de voltar a montar a máscara.
Substitua qualquer parte que mostre sinais de desgaste
ou danos.
1Enrosque as tampas das portas com fecho do tipo
Luer nas portas da máscara (Fig. 8).
Tampas das
portas com
fecho do tipo
Luer
Porta da
máscara
Figura: 8
2Ajuste a extremidade com sulco da almofada da
máscara à armação da máscara. Comece por ajustar
a secção superior, continuando em seguida a
assentar o restante da almofada à volta da máscara,
empurrando para este efeito a almofada sobre a
armação e certificando-se da obtenção de uma boa
vedação.
66
Em seguida, empurre o clipe da almofada sobre a
almofada e na armação da máscara, certificando-se
de que este encaixa bem em todos os pontos de
encaixe (Fig. 9).
Almofada
da máscara
Armação
da
máscara
Clipe da
almofada
Figura: 9
3Introduza as correias do arnês para a cabeça através
das ranhuras na armação da máscara e aperte as
correias de Velcro. A etiqueta do arnês para a
cabeça dever-se-á encontrar virada para fora e
perto do seu pescoço depois da máscara ser
colocada.
CARACTERÍSTICASDA MÁSCARA
ACESSÓRIOSE PEÇASDE SUBSTITUIÇÃO
ESPAÇO VAZIO DA MÁSCARA
Máscara pequena145 mL
Máscara média200 mL
Máscara grande230 mL
Nota: Estes valores foram obtidos usando um perfil
facial e medindo o volume a partir da superfície da
face à extremidade do conector cónico. Os dados são
fornecidos apenas como uma indicação. Os volumes
reais poderão variar de acordo com as características
particulares de cada face.
DADOS DE IMPEDÂNCIA DA MÁSCARA
Com um fluxo de 60 L/min, a diferença de pressão
entre a extremidade do conector cónico e o interior da
máscara é inferior a 0,5 cmH2O.
FUGA NA MÁSCARA
A fuga na máscara, com a excepção de fuga entre a
face e máscara, é menor que 2,0 L/min a 30 cmH2O
(pressão máxima).
DescriçãoTamanhoQuantidade Número
porde
embalagem peça
AlmofadaPequena, standard116604
AlmofadaPequena, superficial 116671
AlmofadaMédia, standard116605
AlmofadaMédia, superficial116672
AlmofadaGrande, standard116606
AlmofadaGrande, superficial116673
Clipe de almofadaPequena116674
Clipe de almofadaMédia116675
Clipe de almofadaGrande116676
Arnês para a cabeça116716
Tampas das portas com
fecho do tipo Luer216681
Tampas das portas com
fecho do tipo Luer1016682
Armação da máscaraPequena116713
Armação da máscaraMédia116714
Armação da máscaraGrande116715
Matriz de Ajuste da
Máscara116638
ILLBEHÖR OCH RESERVDELAR ..................................................... 78
T
68
MIRAGE™ NV FULL FACE
MASK SERIE 2
MIRAGE™ NV FULL FACE MASK SERIE 2 system (oventilerat)
indiceras endast för behandling av vuxna patienter som
använder noninvasiva ventilatorsystem med aktiva
utlopp.
KONTRAINDIK ATIONER
•MIRAGE NV FULL FACE MASK SERIE 2 får inte användas
utan kvalificerad övervakning i situationer där
patienten antingen riskerar att inte vakna vid
allvarlig hypoxi eller hyperkapni eller när patienten
vid uppvaknandet inte själv kan ta bort masken.
VARNINGAR
•Masken får inte användas på patienter med
nedsatta larynxreflexer eller andra tillstånd som
skulle kunna innebära aspirationsrisk om patienten
har reflux eller kastar upp.
•Masken bör inte användas om inte
ventilatorsystemet är påkopplat och fungerar
ordentligt.
•Vid en fast flödestakt av extra syre (om syre
används) kommer den inandade
syrekoncentrationen att variera beroende på
tryckinställningarna, patientens andningsmönster,
maskval och graden av läckage.
•Masken får inte användas om det är känt att
patienten är allergisk mot något av följande
material som ingår i masken: polykarbonat,
silikongummi, polyuretangummi, nylon, polyester
och bomull.
SÄKERHETSFÖRESKRIFTER
•Masken bör ej användas tillsamman med
ventilatorer som har en kombination av följande:
a) liten eller ingen förmåga att kompensera för en
maskläcka och för variationer i graden av läckage
(t.ex. volymstyrda ventilatorer utan
läckagekompensation eller tryckstyrda ventilatorer
som inte kan tillföra tillräckligt extraflöde i närvaro
av ökade läckor); och
b) inga larm för utandad ventilationsluft.
Om en ventilator med dålig läckagekompensation
används, måste man speciellt kunna förlita sig på
larmet för utandad ventilationsluft.
69
•Som är fallet med alla maskventilationssystem, kan
avsevärda läckor uppstå mellan masken och
patientens ansikte. Läckan kan variera beroende på
olika faktorer som patientens läge och
sömnstadium. Läckagevariationer kan avsevärt
påverka patientens ventilation, och potentiellt leda
till höggradig hypoventilation eller hyperventilation.
Hur stor effekten av detta är, beror på ventilatorns
förmåga att kompensera för läckan.
•Läcka eller läckagevariation kan leda till felaktig
ventilatortriggning.
•En ökad ansikte-till-mask läcka kommer att minska
effektiv deadspace genom att spola bort utandade
gaser. I en tryckstyrd ventilator som tolererar
moderata läckor kan effekten komma att bli en
minskning i arteriellt PCO2 utan förändring av
ventilatortinställningarna.
ÖVRIG INFORMATION
•ResMed har färgat MIRAGE NV FULL FACE MASK SERIE
2 blå to så att man lättare kan identifiera den som
en oventilerad mask för användning endast
tillsammans noninvasiva ventilatorsystem med
aktiva utlopp.
•Masken har en standard konformad honförbindning
på 22 mm (ISO5356-1) för extern koppling till
ventilatorn.
•När man fastställer de första ventilatorinställningarna
och speciellt andetagsvolymen (tidalvolymen) för
volymstyrda ventilatorer, måste man ta hänsyn till
maskens deadspace och läckage. För ytterligare
information hänvisas till avsnittet om maskens
egenskaper i dessa anvisningar.
•Se relevanta användningsanvisningarna för
ventilatorsystemet beträffande detaljerad
information om hur masken kopplas till systemet.
70
MASKKOMPONENTERMASKINPASSNING
Maskram
Maskport
Luer-lock
portlock
Konformad
förbindning
De övre
Velcrosidoremmarna
Maskkudde
Bild 1: Maskkomponenter
Övre Velcrorem
Kuddklämma
MIRAGE NV FULL FACE MASK SERIE 2 levereras
färdigmonterad.
Det är av största betydelse för en effektiv behandling
att masken passas in korrekt. Använd ResMeds
maskinpassningsmall för att välja den maskstorlek som
bäst passar patienten.
1Koppla in masken till ventilatorsystemet genom att
På flertalet patienter bör kuddens nederdel vila
under underläppen och kuddens överdel på
näsryggen, mellan ögonen.
3Dra hättan över patientens huvud. Se till att de
nedre Velcro® remmarna på sidan förs under öronen
och att de övre Velcro remmarna på sidan löper
över pannan.
Snabbutlösningsflik
Bild 2: Hätta
De nedre
Velcro
sidoremmarna
71
4Strama till de lägre sidoremmarna (bild 3) och
sedan de övre Velcro remmarna (bild 4) så att
hättan sitter stadigt och bekvämt.
6Den inpassade masken bör se ut så här (bild 6):
Bild : 3Bild : 4
5Justera den övre Velcro remmen (bild 5) ytterst lite
för att se till att maskens passform får ökad
stabilitet. Masken bör sitta stadigt men inte alltför
hårt åtspänd.
Bild : 5
72
Bild: 6
Obs! Maskramens överdel bör inte vidröra patientens
panna. I de flesta fall bör maskramens överdel befinna
sig på ett kort avstånd från pannan.
7Sätt på ventilatorn. Om du upptäcker luftläckor runt
kudden, placerar man på nytt in masken på
ansiktet för att få en bättre försegling. Du kommer
också eventuellt att behöva justera om Velcro
remmarna.
Obs! När ventilatorsystemet levererar positivt tryck,
kommer Mirage-kudden att blåsas upp och flyta mjukt
på patientens ansikte och bilda en tät och bekväm
försegling utan att man behöver en stramt åtsittande
hätta. Om man drar åt hättan alltför hårt, kan detta
minska maskens effektivitet.
BORTTAGNINGAV MASKEN
RENGÖRINGAV MASKENI HEMMET
För att ta bort MIRAGE NV FULL FACE MASK SERIE 2, lossar
du de nedre Velcroremmarna och sedan dras masken
och hättan över patientens huvud.
Obs! Snabbutlösningsfliken bör endast användas för
att ta bort masken i en nödfallssituation.
SNABBUTLÖSNINGSFLIKEN
Snabbutlösningsfliken (bild 7)
gör det möjligt för masken att
snabbt komma bort från
ansiktet i en nödfallssituation.
Dra helt enkelt i
snabbutlösningsfliken och
Velcro öppningen på hättans
baksida vidgas så att du lätt
kan ta bort masken från
ansiktet.
Obs! Använd endast snabbutlösningsfliken för att ta
bort masken i en nödfallssituation. Om
snabbutlösningsfliken används alltför ofta kommer
Velcro öppningen att förslitas.
Bild : 7
Obs! Tvätta hättan innan den används för första
gången eftersom färgen kan fälla. Det är viktigt att
alltid tvätta hättan för hand.
1Ta bort masken från ventilatorn och ta isär hättan,
Luer-lock portlocken, kuddklämman och
maskkudden.
2Tvätta hättan för hand i varmt tvålvatten. Använd
ett milt rengöringsmedel som t.ex. ren tvål. Skölj
ordentligt och låt torka men ej i direkt solljus.
Hättan bör tvättas minst en gång i veckan.
3Tvätta de olika maskdelarna för hand i varmt
tvålvatten. Använd ett milt rengöringsmedel som
t.ex. ren tvål. Skölj delarna väl och låt dem torka
men ej i direkt solljus. Delarna bör tvättas efter
varje användning.
SE UPP!
•Använd inte blekningsmedels-, klor-, alkohol-, eller
aromatiska lösningar, fuktighetsbevarande eller
antiseptiska tvålar eller parfymerade oljor för att
rengöra någon del av masksystemet, inkl. hättan.
Dessa lösningar kan vara skadliga och förkorta
produktens livslängd.
73
• Utsätt inte någon del av masksystemet eller
slangen för direkt solljus eftersom detta kan
försämra produkten.
RENGÖRINGOCH DESINFEKTIONELLER
RENGÖRINGFÖREDESINFEKTION ELLER STERILISERING
a Tvätta hättan för hand i varmt vatten med ett
milt rengöringsmedel, som exempelvis ren tvål.
Skölj ordentligt och låt den torka men ej i direkt
solljus.
STERILISERINGAV MASKEN MELLAN OLIKA
PATIENTER
Följande anvisningar informerar om rekommenderat
och giltigt förfarande för rengöring, desinfektion och
sterilisering av MIRAGE NV FULL FACE MASK SERIE 2. Vi
hänvisar också vårdcentraler till egna föreskrifter innan
de följer nedanstående instruktioner.
VARNING : ResMed kan inte garantera att avvikelser
från nedanstående föreskrifter och eventuella
konsekvenser härav beträffande produktens prestanda
kommer att vara godtagbara.
1Ta bort masken från ventilatorn. Ta isär masken
genom att skilja hättan, luerlåsportlocken,
kuddklämman och maskkudden från varandra.
2Efter det att du tagit i sär masken tvättas
komponenterna enligt följande
rengöringsanvisningar:
74
b Rengör de individuella maskdelarna med en
mjuk borste i en minut medan de ligger i blöt i
rengöringslösningen. Var särskilt noggrann med
att rengöra alla skrevor och hål.
c Skölj alla delar två gånger genom att skaka om
dem kraftigt i en liter vatten och låt dem sedan
torka, men ej i direkt solljus.
SEUPP!
• Du bör inte utsätta någon del av masksystemet
eller slangen för direkt solljus eftersom detta kan
skada produkten.
• Desinficera eller sterilisera aldrig hättan. Denna
del får inte desinficeras eller steriliseras.
3Efter det att du tagit i sär delarna och rengjort dem,
desinficerar du de återanvändbara
maskkomponenterna enligt följande metod för
kemisk eller värmedesinfektion
ELLER
Efter det att du tagit i sär delarna och rengjort dem,
steriliserar du masken enligt följande STERRAD
®
steriliseringsförfarande.
Obs! Masken måste tas i sär och rengöras innan den
desinficeras eller steriliseras.
ALTERNATIV 1: KEMISKDESINFEKTION
a Lägg de återanvändbara maskkomponenterna i
blöt i en i handeln förekommande lösning av
glutaraldehyd 3,4 % (t.ex. CIDEX Plus®),
perättikssyra 0,08 % (t.ex. CIDEX PA®) eller
ortoptalaldehyd 0,55 % (t.ex. CIDEX OPA®),
enligt tillverkarens anvisningar.
b Skölj maskkomponenterna enligt tillverkarens
anvisningar och låt dem torka, men ej i direkt
solljus.
c Okulärbesiktiga varje maskkomponent. Om du
då upptäcker defekta maskdelar (t.ex. sprickor
eller revor) bör de kasseras och bytas ut. Gul
missfärgning av kudden kan uppstå, men detta
är godtagbart.
ResMeds tester har visat att maskkomponenterna
kan tåla 15 cykler med lösningar bestående av
glutaraldehyd 3,4 % (t.ex. CIDEX Plus®),
perättikssyra 0,08 % (t.ex. CIDEX PA®) eller
ortoptalaldehyd 0,55 % (t.ex. CIDEX OPA®), när
man följer tillverkarens anvisningar.
ALTERNATIV 2 : VÄRMEDESINFEKTION
a Använd ett godkänt
varmvattensdesinfektionssystem. Blötlägg
maskkomponenterna under en av följande
tidsperioder:
•70°C i 100 minuter eller
•75°C i 30 minuter eller
•80°C i 10 minuter eller
•90°C i 1 minut.
b Okulärbesiktiga varje maskkomponent. Om du
då upptäcker defekta maskdelar (t.ex. sprickor
eller revor) bör de kasseras och bytas ut. Gul
missfärgning av kudden kan uppstå, men detta
är godtagbart.
Testning har visat att maskkomponenterna kan
tåla 15 desinfektionscykler vid ovanstående
temperatur-tidskombinationer.
75
ALTERNATIV 3: STERRAD® 100S
STERILISERINGSFÖRFARANDE
a Sterilisera maskkomponenterna enligt
tillverkarens anvisningar för STERRAD 100S
steriliseringssystem.
b Okulärbesiktiga varje maskkomponent. Om du
då upptäcker defekta maskdelar (t.ex. sprickor
eller revor) bör de kasseras och bytas ut. Gul
missfärgning av kudden kan uppstå, men detta
är godtagbart.
ResMeds tester har visat att maskkomponenterna
kan tåla 15 cykler med STERRAD 100S
steriliseringssystem.
VARNING:MIRAGE NV FULL FACE MASK SERIE 2
komponenterna bör inte autoklaveras eller steriliseras
med etylenoxid gas.
HOPSÄTTNINGAV MASKEN
Se till att alla delar i masksystemet inkl. hättan och
snabbutlösningsmekanismen är rena, torra och oskadade
innan systemet monteras ihop på nytt. Eventuellt
skadade delar bör bytas ut om man ser tecken på
förslitning eller skada.
1Vrid tillbaka Luer-lock portlocken på maskportarna
(bild 8).
Luer-lock
portlock
Maskport
Bild : 8
4Sätt ihop masken enligt anvisningarna i det
avsnittet ”Hopsättning av Masken” på sidan 76.
Obs! Om en vårdcentral kräver ytterligare desinfektion
eller sterilisering efter det att masken monterats
samman, kan man halvera antalet godkända
desinfektion/steriliseringscykler.
76
2Passa in den räfflade delen av maskkudden på
maskramen. Passa först in överdelen och fortsätt
hela vägen runt masken, och skjut över kudden på
ramen och se till att en god försegling uppstår.
Skjut sedan kuddens klämma över kudden och in
på maskramen och se till att den klickas in på rätt
plats hela vägen (bild 9).
Maskkudde
Maskram
Kuddklämma
Bild : 9
3Trä hättans remmar genom springorna på masken
och sätt fast Velcroremmarna. Etiketten på hättan
bör peka utåt och sitta nära nacken när masken
sitter som den ska.
MASKENS EGENSKAPER
MASKENS DEADSPACE
Liten mask145 ml
Medium mask200 ml
Stor mask230 m
Obs! Dessa värden erhölls med hjälp av en
ansiktsprofil och mätning av volymen från ansiktets
yta till ändan av den konformade förbindningen.
Dessa data visas endast som vägledning. Verkliga
volymer beror på individuella ansiktsformer.
MASKIMPEDANSDATA
Vid ett flöde på 60 l/min kommer skillnaden mellan
den konformade förbindningen och maskens insida att
vara mindre än 0,5 cmH2O.
MASKLÄCKA
Läckan från masken, läckan mellan ansikte och mask ej
inräknad, är mindre än 2,0 l/min vid 30 cmH2O
(maximitryck).
ResMed SA Parc de la Bandonnière 2, rue Maurice Audibert 69800 Saint-Priest France
Tél: +33 (0) 4 37 251 251 Fax: +33 (0) 4 37 251 260 Email: reception@resmed.fr
ResMed Sweden AB Industrigatan 2 S-461 37 Trollhättan Sverige
Tel: +46 520 420 110 Fax: +46 520 397 15 Email: reception@resmed.se
ResMed Singapore Pte Ltd 57 Ubi Avenue 1 #07-09 Ubi Centre Singapore 408936
Tel: +65 284 7177 Fax: +65 284 7787 Email: reception@resmed.com.sg
ResMed Malaysia Sdn Bhd Suite E-10-20, Plaza Mon't Kiara No. 2, Jalan 1/70C, Mon't Kiara 50480 Kuala Lumpur, Malaysia
Tel: +60 3 6201 7177 Fax: +60 3 6201 2177 Email: reception@resmed.com.my
ResMed Japan Nihonbashi Hisamatsu Bldg. 4F, 2-28-1 Nihonbashi-Hamacho, Chuo-Ku, Tokyo 103-0007, Japan
Tel: +81 (3) 3662 5056 Fax: +81 (3) 3662 5040 Email: teruhiko.maruyama@resmed.co.jp
US DESIGNATED AGENT: ResMed Corp
EU AUTHORISED REPRESENTATIVE: ResMed (UK) Ltd
Internet: www.resmed.com
Velcro is a registered trademark of Velcro Industries B.V. CIDEX and STERRAD are registered trademarks of Johnson & Johnson
Mirage NV Full Face Mask is protected by: AU 710733, AU 744593, DE 29724224, US 6112746, US 6357441. Other patents pending.
Designs registered: AU 137822-4, CA 88122, DE 49900269, ES 145309, FR 991794, GB 2080119-21, JP 1105649, SE 65481, US D428139, US D428988,
US D430663.
