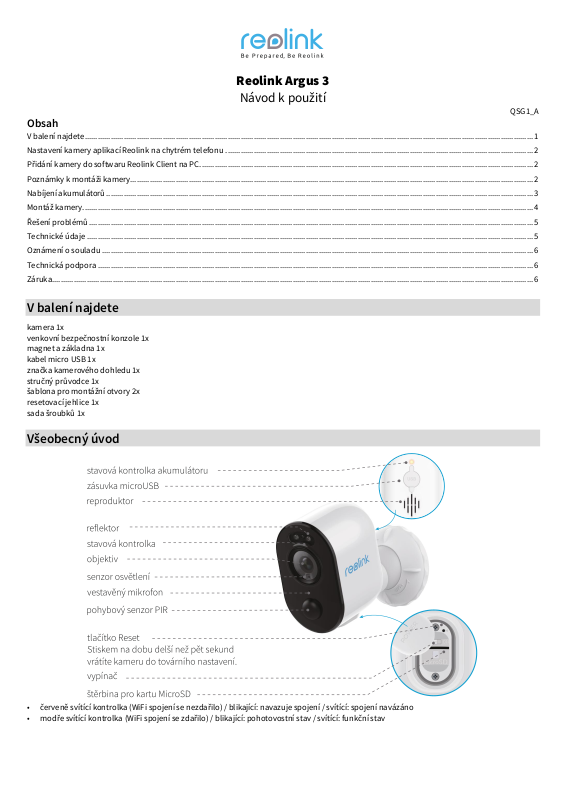

Reolink Argus 3
Návod k použití
QSG1_A
Obsah
V balení najdete ............................................................................................................................................................................................................... 1
Nastavení kamery aplikací Reolink na chytrém telefonu .............................................................................................................................................. 2
Přidání kamery do softwaru Reolink Client na PC .......................................................................................................................................................... 2
Poznámky k montáži kamery .......................................................................................................................................................................................... 2
Nabíjení akumulátorů ..................................................................................................................................................................................................... 3
Montáž kamery ................................................................................................................................................................................................................ 4
Řešení problémů ............................................................................................................................................................................................................. 5
Technické údaje .............................................................................................................................................................................................................. 5
Oznámení o souladu ....................................................................................................................................................................................................... 6
Technická podpora ......................................................................................................................................................................................................... 6
Záruka.............................................................................................................................................................................................................................. 6
V balení najdete
kamera 1x
venkovní bezpečnostní konzole 1x
magnet a základna 1x
kabel micro USB 1x
značka kamerového dohledu 1x
stručný průvodce 1x
šablona pro montážní otvory 2x
resetovací jehlice 1x
sada šroubků 1x
Všeobecný úvod
• červeně svítící kontrolka (WiFi spojení se nezdařilo) / blikající: navazuje spojení / svítící: spojení navázáno
• modře svítící kontrolka (WiFi spojení se zdařilo) / blikající: pohotovostní stav / svítící: funkční stav
2
Nastavení kamery aplikací Reolink na chytrém telefonu
Při nastavení kamery Reolink postupujte následovně:
1. Stáhněte a nainstalujte aplikaci Reolink App z obchodů App Store (pro iOS) nebo Google Play (pro Android).
2. Zapněte kameru.
3. Spusťte aplikaci Reolink, klepněte na tlačítko „ “ vpravo nahoře a sejmutím QR kódu přidejte kameru. Dál postupujte podle pokynů na
obrazovce. Kamera hlasem oznámí dokončení nastavení.
UPOZORNĚNÍ:
• Kamera Reolink Argus 3 podporuje pouze WiFi připojení s frekvencí 2,4 GHz. 5GHz připojení podporováno není.
• Ostatní členové rodiny mohou po dokončení nastavení klepnout na „Access Camera“ (přistoupit ke kameře) a uvidí živé záběry.
Přidání kamery do softwaru Reolink Client na PC
Po nastavení kamery ji můžete přidat do softwaru Reolink Client a přistupovat ke kameře prostřednictvím osobního počítače.
Podrobný postup:
1. Stáhněte a nainstalujte software Reolink Client z naší oficiální webové stránky https://reolink.com/software-and-manual/
2. Spusťte program Reolink Client a přidejte zařízení klepnutím na „ “ na pravé straně nabídkové lišty. Poté zvolte příkaz „Scan Device in
LAN“ (vyhledat zařízení v místní síti).
3. Klepněte dvojitě na požadovanou kameru.
UPOZORNĚNÍ: Pokud není počítač ve stejné LAN jako kamera, musíte zvolit „UID“ a přidat zařízení jeho prostřednictvím.
4. Zadejte heslo, které jste předtím vytvořili prostřednictvím aplikace Reolink.
5. Klepnutím na OK se ke kameře přihlásíte.
UPOZORNĚNÍ: Kamera se po pěti minutách nečinnosti automaticky odhlásí, aby šetřila energií. Po odhlášení kamery se k ní musíte znovu
připojit klepnutím na tlačítko „ “.
Poznámky k montáži kamery
Nalezení nejlepšího místa pro kameru
Kameru umístěte do výšky 2–3 metry nad zemí. V takové výšce je dosah sledování
pohybového senzoru maximální.
Aby bylo zjišťování pohybu účinné, kameru připevněte nakloněnou tak, aby úhel
mezi senzorem PIR a zjištěným objektem byl větší než 10 °.
UPOZORNĚNÍ: Kvůli omezením senzoru PIR může kamera pohyb nerozpoznat,
jestliže se pohybující se objekt blíží k senzoru svisle (na obrázku ve směru oranžové
šipky).
Rozsah rozpoznávání senzoru PIR
Vzdálenost zjišťování PIR lze upravit tak, aby vyhovovala vašim potřebám.
V aplikaci Reolink můžete nastavit parametry podle této tabulky.
B
A
3
citlivost
hodnota
vzdálenost zjištování
(pohyblivých a živých objektů)
nízká
0–50
až 4 metry
střední
51–80
až 6 metrů
vysoká
81–100
až 10 metrů
UPOZORNĚNÍ: Cesta k nastavení citlivosti PIR v aplikaci Reolink: Device Settings > PIR Settings > Sensitivity (nastavení zařízení > nastavení PIR >
citlivost)
Důležité rady, jak omezit plané poplachy
Při omezování planých poplachů vezměte na vědomí:
• Nemiřte kamerou na objekty vydávající jasné světlo, jako je slunce, rozsvícené lampy apod.
• Neumisťujte kameru příliš blízko rušných prostor. Podle mnoha testů je doporučená vzdálenost mezi kamerou a vozidlem 16 metrů.
• Neumisťujte kameru poblíž ústí systémů, jako jsou větrací otvory klimatizací, zvlhčovačů, dataprojektorů apod.
• Neumisťujte kameru na místa vystavená silnému větru.
• Neumisťujte kameru naproti zrcadlu.
• Abyste předešli rušení, umístěte kameru minimálně 1 metr od jiného bezdrátového zařízení, jako jsou WiFi směrovače a telefony.
Nabíjení akumulátorů
1. Akumulátor nabíjejte síťovým adaptérem.
2. Akumulátor nabíjejte solárním panelem Reolink.
ukazatel nabíjení: • oranžová kontrolka: nabíjení • zelená kontrolka: plně nabito
UPOZORNĚNÍ: Akumulátor je vestavěný. Z kamery jej neodstraňujte. Solární panel NENÍ součástí dodávky. Lze jej zakoupit v oficiálním
internetovém obchodu www.neoxshop.cz
Důležité informace o používání dobíjecích akumulátorů
Kamera Reolink Argus 3 není určena pro nepřetržitý provoz 24/7, ani pro stálé živé vysílání. Jejím úkolem je zaznamenávat události, kdy dojde
k pohybu, a poskytnout živý přenos v případě potřeby.
Užitečné rady, jak prodloužit životnost akumulátoru, najdete v tomto příspěvku:
https://support.reolink.com/hc/en-us/articles/360006991893
1. Akumulátor nabíjejte běžným kvalitním stejnosměrným nabíječem na 5 V nebo 9 V.
2. Akumulátor je kompatibilní VÝHRADNĚ se solárním panelem značky Reolink. Nesmíte akumulátor nabíjet solárními panely jiných značek.
3. Akumulátor nabíjejte při teplotách mezi 0 °C a 40 °C.
4. Akumulátor používejte při teplotách mezi -20 °C a 60 °C.
5. Nabíjecí zásuvka USB musí zůstávat suchá, bez nečistot, a kontakty kabelu a zásuvky na sebe musí správně dosedat.
6. Po úplném nabití akumulátoru nasaďte na nabíjecí zásuvku USB gumovou krytku.
7. Akumulátor nenabíjejte, nepoužívejte, ani neskladujte poblíž zdrojů hoření, jako jsou otevřené ohně a topná tělesa.
8. Akumulátor uchovávejte mimo dosah dětí.
9. NErozebírejte, NEkrájejte, NEpropichujte, NEzkratujte akumulátor, ani jej NEvhazujte do vody, ohně, NEvkládejte jej do mikrovlnné trouby či
tlakové nádoby.
10. Akumulátor NEpoužívejte, pokud vydává zápach, je zahřátý, změnil barvu nebo tvar či vykazuje nějakou jinou odchylku od běžného stavu.
Pokud se takový akumulátor právě používá nebo nabíjí, neprodleně jej odstraňte ze zařízení nebo odpojte od nabíječky a přestaňte jej
používat.
11. Až se budete chtít akumulátoru zbavit, bezpodmínečně dodržujte pravidla pro likvidaci a recyklaci odpadu.
4
Montáž kamery
magnetem
1. krok
Otočte samostatné části konzoly.
2. krok
Vyvrtejte otvory podle montážní šablony a šrouby připevněte
držák ke stěně. Upevňujete-li kameru do zdiva nebo na jiný
pevný povrch, nezapomeňte do vyvrtaných otvorů vložit
hmoždinky. Přišroubujte ke stěně spodní část konzoly, pak na
spodní díl připojte zbývající část.
3. krok
Našroubujte magnet na kameru.
4. krok
Připněte kameru na nástěnný držák a natočte ji do požadovaného směru.
na bezpečnostní konzolu
1. krok
Otočte samostatné části konzoly.
2. krok
Vyvrtejte otvory podle montážní šablony a šrouby připevněte držák
ke stěně.
Přišroubujte ke stěně spodní část konzoly, pak na spodní díl připojte
zbývající část.
3. krok
Našroubujte kameru na konzolu.
4. krok
Upravte úhel montáže kamery, abyste získali
co nejlepší záběr, který vidíte v aplikaci
Reolink.
5. krok
Zajistěte kameru otáčením části konzole po
směru hodin tak, jak je vidět na schématu.
UPOZORNĚNÍ: Budete-li později potřebovat úhel kamery upravit, uvolněte konzolu otáčením horní části proti směru hodin.
5
Montáž kamery pomocí suchého zipu
Protáhněte suchý zip štěrbinou a pásek
upevněte. Jedná se o nejlepší způsob
připevnění kamery ke stromu.
Řešení problémů
Kamera se nezapíná
Jestliže se kamera nechce zapnout, vyzkoušejte následující postupy:
• Stiskněte tlačítko vypínače.
• Akumulátor nabijte síťovým adaptérem se stejnosměrným proudem 5V / 2 A. Až se rozsvítí kontrolka zeleně, je akumulátor plně nabit.
Pokud to nepomůže, obraťte se na oddělení podpory firmy Reolink: https://support.reolink.com
Telefonem se nepodařilo sejmout QR kód
Pokud se nepodařilo sejmout QR kód kamery telefonem, postupujte následovně:
• Odstraňte ochranný povlak z objektivu kamery.
• Otřete objektiv kamery suchým papírem/ručníkem/tkaninou.
• Změňte vzdálenost mezi kamerou a mobilním telefonem, aby mohl fotoaparát lépe zaostřit.
• Zkuste sejmout QR kód s dostatečným osvětlením.
Pokud to nepomůže, obraťte se na oddělení podpory firmy Reolink: https://support.reolink.com
Počáteční připojení k WiFi se nezdařilo
Jestliže se kameře nepodařilo navázat připojení k WiFi, postupujte následovně:
• Ověřte si, zda pásmo WiFi sítě vyhovuje požadavkům kamery.
• Ověřte si, zda jste zadali správné heslo k WiFi.
• Přemístěte kameru blíže ke směrovači, aby měla k dispozici silnější WiFi signál.
• Změňte způsob šifrování WiFi sítě na WPA2-PSK na svém směrovači.
• Změňte SSID své WiFi sítě nebo heslo tak, aby délka SSID byla nejvýše 31 znaků a heslo mělo nejvýše 64 znaků.
• Nastavte heslo pouze ze znaků, které jsou na klávesnici.
Pokud to nepomůže, obraťte se na oddělení podpory firmy Reolink: https://support.reolink.com
Technické údaje
Obraz a zvuk
Rozlišení obrazu: 1080p HD při 15 snímcích/s
Zorné pole: Úhlopříčka: 120 °
Noční vidění: až na 10 m
Zvuk: obousměrný zvuk
Chytrý poplach
Režim: zjišťování pohybu PIR
Vzdálenost zjišťování PIR: nastavitelná do 10 m
Úhel zjišťování PIR: 100 ° vodorovně
Zvuková výstraha: nahrávání vlastní hlasové výstrahy
Další výstrahy: okamžité odeslání e-mailu a oznámení do aplikace
Obecné parametry
Napájení: 5 V / 2 A
Reflektory: 2x jasné LED
Frekvence WiFi: 2,4 GHz
Provozní teplota: -10 ° – 55 °C
Voděodolnost: voděodolnost s certifikací IP65
Rozměry: 121 x 90 x 56 mm
Hmotnost: 330 g
6
Oznámení o souladu
Oznámení o shodě FCC
Zařízení vyhovuje části 15 pravidel FCC. Činnost zařízení je možná za těchto dvou podmínek: (1) toto zařízení nesmí být příčinou vzniku
škodlivých interferencí a (2) toto zařízení musí přijmout interference z okolí, včetně těch, které mohou jeho činnost ovlivnit nežádoucím
způsobem. Další informace najdete na stránkách reolink.com/fcc-compliance-notice/
Zjednodušené prohlášení o shodě
Firma Reolink prohlašuje, že je zařízení v souladu se základními požadavky a dalšími články směrnice 2014/53/EU.
Správná likvidace výrobku
Tato značka upozorňuje na to, že výrobek nesmíte ve státech EU likvidovat spolu s běžným domovním odpadem. Aby se zamezilo škodám na
životním prostředí a neohrozilo se lidské zdraví z neřízené likvidace odpadu, postarejte se o zodpovědnou recyklaci a znovupoužití materiálů
z přístroje. Chcete-li použité zařízení vrátit, použijte buď sběrný dvůr nebo se obraťte na prodejce, u kterého jste zboží zakoupili. Ten může
zajistit bezpečnou likvidaci odpadu.
Podmínky a soukromí
Použití tohoto výrobku podléhá vašemu souhlasu s podmínkami poskytování služby a ochrany soukromí na reolink.com. Uchovávejte mimo
dosah dětí.
Licenční smlouva s koncovým uživatelem
Použitím softwaru přiloženého k výrobku firmy Reolink vyjadřujete svůj souhlas s podmínkami licenční smlouvy s koncovým uživatelem
(„EULA“) mezi vámi a firmou Reolink.
Bližší podrobnosti na https://reolink.com/eula/
Prohlášení ISED o vystavení se záření
Toto zařízení splňuje expoziční limity vyzařování RSS-102 stanovené pro neřízené prostředí. Toto zařízení by mělo být instalováno a ovládáno
z minimální vzdálenosti 20 cm mezi zářičem a tělem.
PROVOZNÍ FREKVENCE (maximální výkon vysílání)
2412 MHz – 2472 MHz (18 dBm)
Technická podpora
Odpovědi na většinu otázek najdete na internetu ve středisku podpory: https://support.reolink.com
Záruka
Firma Neox ručí za to, že tento výrobek bude bez závod na průmyslovém zpracování a materiálu po dobu dvou let od data původního prodeje. Při ověření
platnosti záruky musíte předložit platný doklad o nákupu. Zařízení, které bude v záruční lhůtě uznáno jako vadné, bude opraveno bez úhrady za náhradní díly
nebo práci, či vyměněno, a to dle výhradního uvážení firmy Neox. Uživatel je zodpovědný za veškeré náklady na přepravu do opravny firmy Neox. Uživatel hradí
veškeré náklady spojené s odesláním zboží do a ze země původu.
Záruka se nevztahuje na vedlejší, náhodné nebo důsledkové škody vzniklé užitím nebo neschopnosti užít tento výrobek. Všechny náklady spojené s osazením
nebo demontáží tohoto výrobku obchodníkem či jinou osobou nebo další náklady spojené s užitím výrobku nese koncový uživatel. Tato záruka se vztahuje
výhradně na původního kupujícího výrobku a není přenositelná na žádnou třetí stranu. Nepovolené úpravy provedené na výrobku uživatelem nebo třetí stranou
či důkazy o nesprávném použití či zneužití zařízení znamenají ztrátu záruky.
Potřebujete-li pomoci vyřešit problémy s používáním výrobku, využít další služby apod., spojte se s námi prostřednictvím webové stránky
https://www.neoxgroup.cz/kontakty/
NEOX GROUP s. r. o., V Slavětíně 2632/23, Praha 9 - Horní Počernice 193 00, Česká republika
