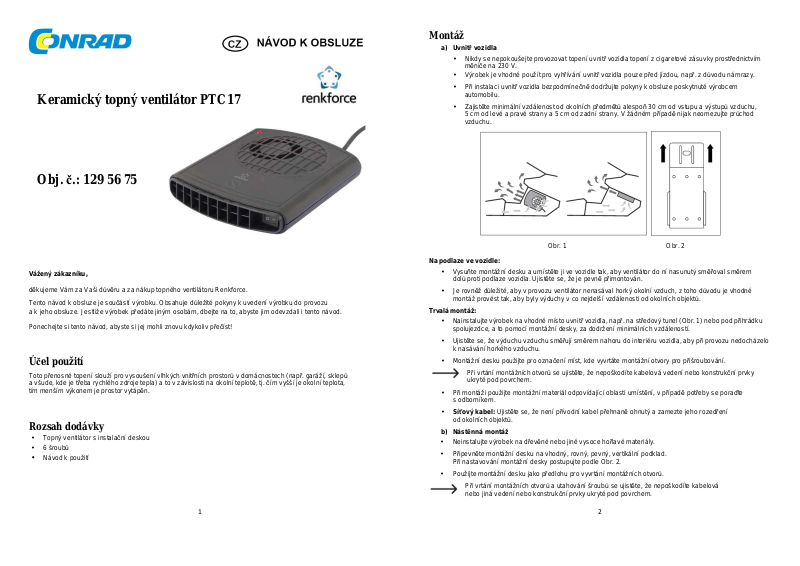

Keramický topný ventilátor PTC17

Obj. č.: 129 56 75

Montáž

a) Uvnitř vozidla

• Nikdy se nepokoušejte provozovat topení uvnitř vozidla topení z cigaretové zásuvky prostřednictvím měniče na 230 V.

• Výrobek je vhodné použít pro vyhřívání uvnitř vozidla pouze před jízdou, např. z důvodu námrazy.

• Při instalaci uvnitř vozidla bezpodmínečně dodržujte pokyny k obsluze poskytnuté výrobcem

automobilu.

• Zajistěte minimální vzdálenost od okolních předmětů alespoň 30 cm od vstupu a výstupů vzduchu, 5 cm od levé a pravé strany a 5 cm od zadní strany. V žádném případě nijak neomezujte průchod vzduchu.

Vážený zákazníku,

děkujeme Vám za Vaši důvěru a za nákup topného ventilátoru Renkforce. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu

a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!

Účel použití

Toto přenosné topení slouží pro vysoušení vlhkých vnitřních prostorů v domácnostech (např. garáží, sklepů a všude, kde je třeba rychlého zdroje tepla) a to v závislosti na okolní teplotě, tj. čím vyšší je okolní teplota, tím menším výkonem je prostor vytápěn.

Rozsah dodávky

• Topný ventilátor s instalační deskou

• 6 šroubů

•

Návod k použití

Obr. 1 Obr. 2 Na podlaze ve vozidle:

• Vysuňte montážní desku a umístěte ji ve vozidle tak, aby ventilátor do ní nasunutý směřoval směrem dolů proti podlaze vozidla. Ujistěte se, že je pevně přimontován.

• Je rovněž důležité, aby v provozu ventilátor nenasával horký okolní vzduch, z toho důvodu je vhodné montáž provést tak, aby byly výduchy v co nejdelší vzdálenosti od okolních objektů.

Trvalá montáž:

• Nainstalujte výrobek na vhodné místo uvnitř vozidla, např. na středový tunel (Obr. 1) nebo pod přihrádku spolujezdce, a to pomocí montážní desky, za dodržení minimálních vzdáleností.

• Ujistěte se, že výduchu vzduchu směřují směrem nahoru do interiéru vozidla, aby při provozu nedocházelo k nasávání horkého vzduchu.

• Montážní desku použijte pro označení míst, kde vyvrtáte montážní otvory pro přišroubování.

Při vrtání montážních otvorů se ujistěte, že nepoškodíte kabelová vedení nebo konstrukční prvky ukryté pod povrchem.

• Při montáži použijte montážní materiál odpovídající oblasti umístění, v případě potřeby se poraďte s odborníkem.

• Síťový kabel: Ujistěte se, že není přívodní kabel přehnaně ohnutý a zamezte jeho rozedření od okolních objektů.

b) Nástěnná montáž

• Neinstalujte výrobek na dřevěné nebo jiné vysoce hořlavé materiály.

• Připevněte montážní desku na vhodný, rovný, pevný, vertikální podklad.

Při nastavování montážní desky postupujte podle Obr. 2.

• Použijte montážní desku jako předlohu pro vyvrtání montážních otvorů.

Při vrtání montážních otvorů a utahování šroubů se ujistěte, že nepoškodíte kabelová nebo jiná vedení nebo konstrukční prvky ukryté pod povrchem.

• Vyvrtejte ve stěně otvory a vložte do děr vhodné hmoždinky.

• Připevněte montážní desku pomocí přiložených šroubů.

• Nasuňte výrobek na montážní desku. On/off (zap./vyp.) přepínač musí směřovat vzhůru.

Výrobek lze rovněž umístit na vhodný povrch (pouze v instalační desce). V takovém případě musí červená LED směřovat nahoru.

Obsluha

Výrobek není vhodný pro použití ve venkovním prostředí. Používáte-li výrobek uvnitř vozidla, zajistěte, aby byl prodlužovací kabel vhodný pro venkovní prostředí (s ochranou např. IP44). Výrobek ani síťový kabel a síťová zástrčka nesmějí být za žádných okolností vystaveny vlhkosti.

• Ujistěte se, že je před připojením k elektrické síti výrobek vypnutý (on/off přepínač v poloze 0).

• Připojte zástrčku síťového napájecího kabelu do běžné domovní elektrické zásuvky,

v případě použití ve vozidle k prodlužovacímu kabelu.

• Výrobek zapněte (on/off přepínač do polohy I). Červená LED musí při provozu svítit.

• Není-li výrobek používán, vypněte jej a odpojte od elektrické sítě.

• Před uskladněním nechte výrobek nejprve vychladnout.

Ochrana proti přehřátí

• Tento výrobek disponuje ochranou proti přehřátí.

• V případě nesprávného použití (např. když jsou ventilační otvory topení zakryté),

integrovaný NTC termistor vypne automaticky topení při překročení teploty +70°C uvnitř zařízení.

• Tato teplota tedy platí i pro okolní prostředí, pokud teplota okolí dosáhne 70 °C, dojde k vypnutí topení. V takových případech odpojte topení od napájení. Nicméně před opětovným použitím eliminujte příčiny, které by mohly způsobit automatické vypnutí topení v důsledku přehřátí.

• Pokud nemůžete zjistit příčinu, kontaktujte odborníka.

Bezpečnostní předpisy, údržba a čištění

Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do topného ventilátoru. Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej do vody, nevystavujte jej vibracím, otřesům a přímému slunečnímu záření. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky a nepatří do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují veliké nebezpečí pro děti, neboť by je mohly spolknout.

Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu nenajdete potřebné informace, spojte se s naší technickou poradnou nebo požádejte o radu kvalifikovaného odborníka.

K čištění pouzdra používejte pouze měkký, mírně vodou navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků), neboť by tyto prostředky mohly poškodit povrch a součásti výrobku.

Nečistěte výrobek bezprostředně po jeho vypnutí, nechte ho nejprve několik minut vychladnout.

Recyklace

Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.

Šetřete životní prostředí! Přispějte k jeho ochraně!

Technické údaje

Provozní napětí: 230 V~/50 Hz Příkon: max. 1400 W (při -25 °C) Délka kabelu: 95 cm Třída ochrany: II Provozní podmínky: -20 až +40 °C, 0 – 90 % RH Skladovací podmínky: -20 až +60 °C, 0 – 90 % RH Délka přívodního kabelu: 1,4m Rozměry (Š × V x H): 166 x 50 x 200 mm Hmotnost: 777 g

Záruka

Na tento topný ventilátor poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení návodu

k obsluze nebo změn na výrobku, provedených třetí osobou.

Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.

Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
